Красивый проект беспроводной зарядки телефона

Простая технология модификации мобильного телефона «кнопочника»

Чтобы усовершенствовать мобильник, необходимо выполнить ряд простых действий. После обновления гаджета такие проблемы, как выход из строя гнезда для зарядки, путающиеся провода и прочее, станут несущественными.

Для реализации беспроводной зарядки потребуется пара метров медной проволоки тонкого сечения. Проводник необходимо смотать в катушку. Оптимальное количество витков 15 шт. Спираль желательно закрепить посредством клея или двухстороннего скотча, чтобы сохранить её форму. При этом для пайки контактов оставляется несколько сантиметров проволоки. Для соединения с гнездом зарядного устройства применяется импульсный диод и конденсатор, прикрепляемые к разным концам.

С целью создания передающего контура беспроводной зарядки формируются витки размером 1,5 см. Диаметр катушки после скручивания должен составлять 10 см. Оба конца должны быть свободными. Остальная конструкция скрепляется при помощи изоленты или скотча.

Далее наматывается 30 витков более тонкого медного проводника для передатчика. Для замыкания контура применяются транзистор и конденсатор. Положив устройство, оснащённое под крышкой приёмника, в зоне передающего кольца вверх дисплеем, можно добиться беспроводной зарядки телефона.

Как работает зарядка «по воздуху»?

Если коротко, принцип работы зарядки «по воздуху» заключается в том, что в комнате есть создающие магнитное поле элементы — они расположены за стенками и их не видно. Для улавливания создаваемой энергии внутри лампы, вентилятора и прочей техники есть специальная катушка. Ранее проблема такой системы заключалась в низкой мощности зарядки, но авторы научной работы уверяют, что им каким-то образом удалось все исправить. Также они устранили слепые зоны, которые возникали из-за того, что магнитные поля вокруг каждого генератора имели овальную форму — в углах квадратной комнаты возникали пустоты. Эта проблема была решена более продуманным расположением генераторов.

Элементы, которые генерируют магнитное поле

По словам одного из авторов работы Алансона Сэмпла (Alanson Sample), это очень перспективная технология, которая может применяться в совершенно разных видах. Установив такую систему в комнате можно не беспокоиться о том, что у смартфона сядет аккумулятор. В теории, в помещение можно поставить даже компьютер и он не будет нуждаться в проводах. Конечно же, техника должна быть оснащена катушкой для принятия энергии, иначе ничего работать не будет. Также технологию можно применять в более скромных масштабах — например, сделать выдвижной ящик в шкафу, внутрь которого можно будет помещать технику для зарядки. Ну и конечно же, система может быть полезна в медицине, потому что сегодня люди с электронными имплантатами вроде искусственного сердца вынуждены носить с собой тяжелые аккумуляторы.

FAQ

Выше мы рассказали, как сделать зарядку своими руками и какую лучше купить. Теперь осталось прояснить некоторые моменты. Эта технология достаточно новая, поэтому далеко не все знают, что это такое и как пользоваться беспроводной зарядкой. Здесь мы отвечаем на наиболее популярные вопросы.

Как называется беспроводная зарядка для телефона?

Беспроводная зарядка — это, конечно, название «для масс». Немногие знают, как называется беспроводная зарядка для телефона. А название у неё такое: индукционная катушка стандарта Qi. В названии отражается принцип её работы. В зарядных устройствах для телефонов этого типа помещается передатчик индукционного тока, который и заряжает телефон. А маленькое словечко Qi также имеет свою историю, весьма древнюю — это энергия Ци, так оно пишется латиницей. Понятие взято из традиционной китайской медицины.

Как работает беспроводная зарядка?

Основной принцип работы беспроводной зарядки для телефона — магнитная индукция. Электрический ток создаёт магнитное поле в зарядном устройстве, которое и передаёт напряжение аккумулятору в телефоне или планшете. На Консорциуме беспроводной э/м энергии специально для таких устройств был разработан свой стандарт Qi, по которому можно оценивать устройства вне зависимости от производителя. Стандартом определена мощность тока, подаваемого в катушку — 5 Ватт.

Как работает беспроводная зарядка? Магнитное поле действует на расстоянии 4 см. Оно начинает образовываться, когда подаётся сигнал — в зоне действия появилось совместимое устройство. Чаще всего этот сигнал подаёт сам смартфон. В этом им помогает функция NFC. Она расшифровывается как Near Field Communication — коммуникация ближнего поля. Под воздействием напряжения этого поля в катушке, встроенной в телефон, также появляется ток, который подаётся в аккумулятор.

Какие телефоны поддерживают беспроводные зарядки?

В предыдущем пункте мы описали принцип действия беспроводной зарядки телефона. Прочитав его, мы понимаем, что по стандарту Qi беспроводная зарядка будет работать, если в смартфон встроен приёмник-ресивер. Этот приёмник сможет принять энергию от того магнитного поля, которое создаётся в катушке зарядного устройства. Какие телефоны поддерживают беспроводную зарядку? Почти все современные смартфоны и планшеты созданы с учётом этой технологии. Это такие фирмы как Yota, Sony, Nokia, Samsung, Kyosera, Motorola, LG, Asus, Google, HTC и Blackerry.

Как узнать, поддерживает телефон беспроводную зарядку или нет?

Как узнать, что ваш телефон поддерживает беспроводную зарядку? Это зависит от конкретной модели. Например, Samsung Galaxy Note Edge поддерживает, а Sasung Galaxy Note 3 — нет.Можно спросить у продавца-консультанта или посмотреть на сайте Консорциума. На этой странице есть форма. Введя название бренда в строку Brand name и название телефона в строку Product name, вы и узнаете, есть ваш аппарат в списке или нет. Если нет — нестрашно. Для тех моделей, которые не оснащены нужной технологией, производят специальные адаптеры. И их нелишним будет купить, ведь беспроводные зарядные устройства постепенно появляются в общественных местах вроде кофеен или аэропортов. Даже в икеевскую мебель их собираются встраивать.

Как заряжать беспроводную зарядку

Как заряжать беспроводную зарядку? Как это ни парадоксально, делать это нужно с помощью провода. Если на телефон напряжение подаётся по воздуху, то в само зарядное устройство ток проходит стандартным способом. Сначала собираем адаптер питания и подключаем к устройству. Потом адаптер подключаем к розетке. Некоторые модели имеют провода микро-USB, что позволяет заряжать их от ноутбуков, например.

Беспроводная зарядка для смартфона КАЖДОМУ по силам

Беспроводная зарядка для смартфона КАЖДОМУ по силам. Решил я однажды сделать на свой смартфон беспроводную зарядку по стандарту Qi. Предыдущая попытка была года 3 назад, но что-то пошло не так, и проект встал на паузу. А, тот смартфон украли.

В общем, немного теории. Обычный трансформатор, по сути. Зарядник (база) это катушка на ферритовом сердечнике, но намотанная не вокруг, а сверху сердечника, что не мешает образованию вихревых токов. Это первичная обмотка трансформатора. Очевидно, что если в магнитное поле поместить катушку, то в ней будет наводиться ЭДС, читай появится напряжение. Остаётся его выпрямить и стабилизировать. Это делает приёмный модуль, читай Ресивер. В некоторых смартфонах этот модуль вмонтирован на заводе, такие телефоны сразу поддерживают функции БЗ (беспроводной зарядки). Бывают также телефоны Qi-ready, то есть готовые к БЗ.

К ним надо докупить ресивер за неприличные деньги, того же производителя, что и телефон. Видимо, эта дороговизна и тормозила развитие этой прекрасной технологии. А не так давно я узнал, что в продаже появились комплектующие для БЗ по вполне доступным ценам.

Видео о том, как оно работает:

Ресивер можно купить за 100-200 рублей, причём в виде вкладыша, который можно вмонтировать почти в любой смартфон, включая айфоны. Этот вкладыш вставляется под чехол, а пипка питания, соответственно, вставляется в гнездо питания телефона. Собрать это под силу любой блондинке.

Базы отдельнолежащие в Связном я купил по 135 рублей, а вот БЗ для автомобиля пришлось заказывать на Али, цены самые разные. Я задался целью собрать всё максимально дёшево, и купил рублей за 330 авто держатель с БЗ гравитационного типа (это когда в него вставляешь смартфон, он своим весом сдвигает боковые держатели. Так же по сути устроен пусковой стол первых советских космических кораблей). Дочь мне купила автокомплект тут, 330 руб. вкладыш был в комплекте Беспроводная зарядка

По приезду держателя обнаружилось, что мой Сяоми Редми 6А в серьёзном противоударном чехле не влазит в этот гаджет, пришлось держатель доработать паяльником и напильником, нагревал и гнул пластик, чтобы мой телефон в чехле туда влез. Получилось, все отлично заработало.

Так что я навсегда забыл про разряженный смартфон. На очереди доработка второго телефона, влагостойкого и антиударного, там будет сложнее, но я буду стараться.

И во всём этом проекте самодельной переделки есть всё-таки ложка дёгтя – я навсегда стал заложником Qi зарядки, поскольку зарядное гнездо занято вкладышем, но это меня не сильно огорчает, я накупил баз по 135 рублей и разложил их по всей квартире, так что где бы я ни был, всюду могу подзарядить телефон.

Источник

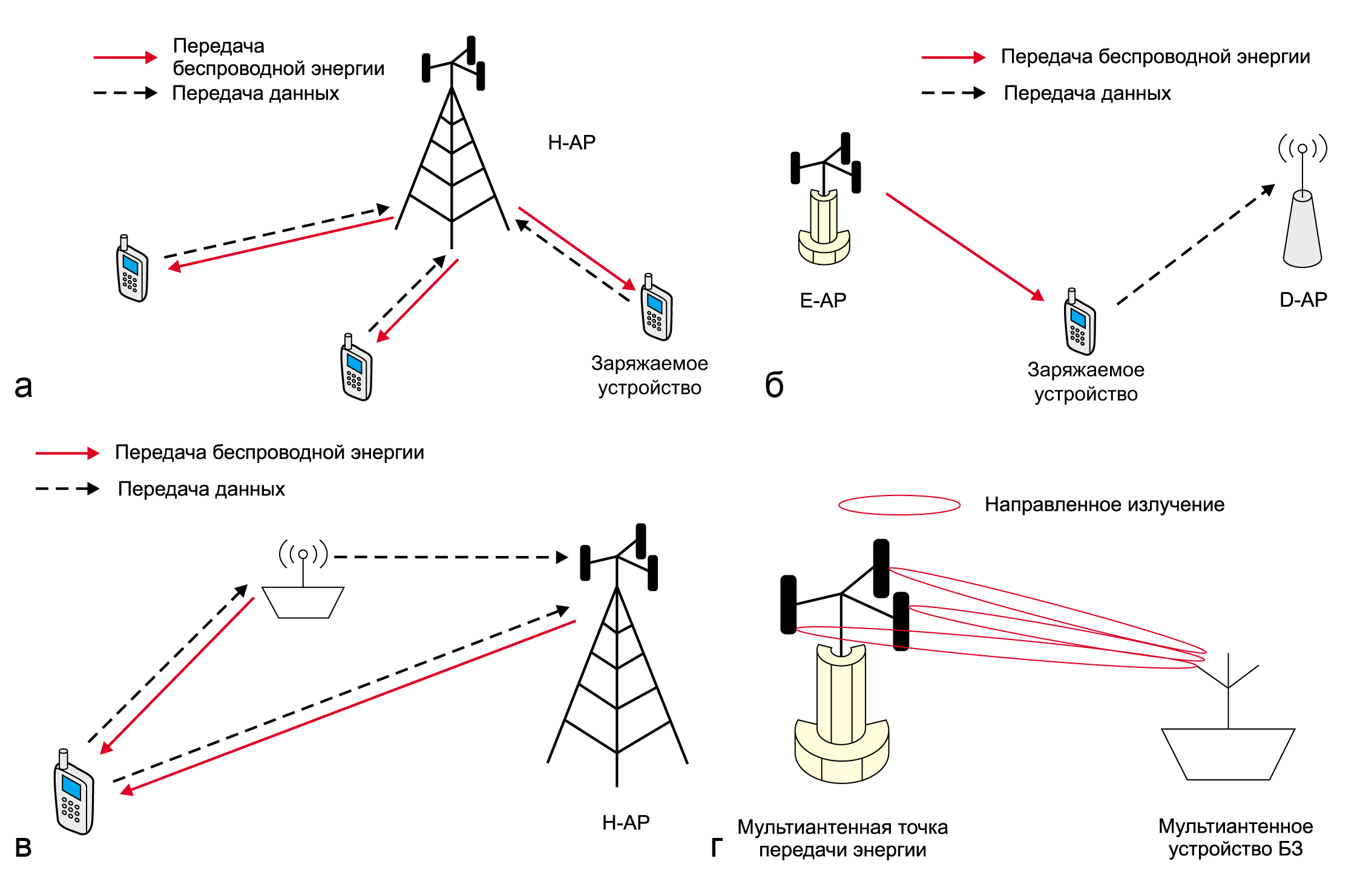

Что представляет собой технология передачи электричества по воздуху?

На данный момент существует довольно большое количество различных технологий, которые позволяют передавать электричество по воздуху. Для выполнения этой операции может использоваться лазер, звуковая волна, а также многие другие физические явления. Несмотря на такое большое разнообразие способов передачи электричества через воздух, пока существует только одна технология, которая используется в коммерческих целях. Эта технология основывается на исследованиях Теслы и Фарадея, которые работали в направлении передачи электричества по воздуху посредством электромагнитной индукции.

Узлы управления зарядом и разрядом литий-ионной батареи

При использовании литий-ионных батарей, желательно ограничивать их разряд и заряд. Я для этой целей использовал компараторы на основе копеечных микросхем КМОП. Микросхемы эти крайне экономичны, так как работают на микротоках. На входе у них стоят полевые транзисторы с изолированным затвором, что даёт возможность применить микротоковый же Источник Опорного Напряжения (ИОН). Где взять такой источник я не знаю, поэтому воспользовался тем обстоятельством, что в режиме микротоков, напряжение стабилизации обычных стабилитронов снижается. Это позволяет управлять напряжением стабилизации в некоторых пределах. Так как это не задокументированное включение стабилитрона, то, возможно, для обеспечения определённого тока стабилизации, стабилитрон придётся подобрать.

Чтобы обеспечить ток стабилизации, скажем, 10-20 мкА, сопротивление балласта должно быть в районе 1-2 МОм. Но, при подгонке напряжения стабилизации, сопротивления балластного резистора может оказаться, либо слишком маленьким (несколько килоом), либо слишком большим (десятки мегаом). Вот тогда придётся подобрать не только сопротивление балластного резистора, но и экземпляр стабилитрона.

Переключение цифровой КМОП микросхемы происходит тогда, когда уровень входного сигнала достигает половины напряжения питания. Поэтому, если запитать ИОН и микросхему от источника, напряжение которого требуется измерить, то на выходе схемы можно получить сигнал управления. Ну, а этот самый сигнал управления и можно подать на третий вывод микросхемы MC34063.

На чертеже изображена схема компаратора на двух элементах микросхемы К561ЛА7.

Резистор R1 определяет величину опорного напряжения, а резисторы R2 и R3 гистерезис компаратора.

Зачем может понадобиться беспроводная зарядка

Все мы устали от кучи проводов, для которых нужно по несколько удлинителей, которые путаются под ногами и пылятся, спутываются друг с другом, теряются. У них перетираются провода и они перестают заряжать. Или же проблема может быть в гнезде смартфона. Так или иначе, беспроводная зарядка может облегчить жизнь. Правда, назвать её полностью беспроводной всё-таки нельзя. Само устройство всё равно придётся подключать к электричеству. Но сам телефон можно просто класть на зарядное устройство и со спокойной совестью заниматься своими делами.

Стоимость у таких устройств может быть разная. Есть подороже, есть и подешевле привычных нам зарядных кабелей для телефонов. Тем не менее, как мы говорили, некоторые пытаются сделать свои собственные зарядки своими же руками. Причин здесь может быть несколько. Возможно, кто-то предпочитает обойтись минимальными средствами. Или же здесь играет роль страсть к созданию чего-либо своими руками. Как сделать беспроводную зарядку для телефона своими руками, мы опишем здесь специально для таких любителей.

О том какие телефоны поддерживают беспроводную зарядку мы рассказали в другой статье.

Как встроить беспроводную зарядку в стол

Вы думаете, что для этого нужно быть волшебником или, например, каким-нибудь Остапом Бендером? Возможно, зарядить телефон без зарядки — то же самое, что сварить кашу из топора. Давайте попробуем!

У крутого производителя Bonola есть прекрасное решение этой задачи — беспроводная зарядка повышенной дальности. Продавец заявляет, что зарядка справится с расстоянием аж в 20 мм. Самое главное — это работает! Вмонтируйте Qi-зарядник в письменный стол, не забыв отметить местонахождение зарядки крестиком (на всякий случай). И наслаждайтесь тем, что домашние животные больше никогда не будут ронять ваши аксессуары. Кстати, на ваше усмотрение продавец может добавить адаптер — не забудьте выбрать комплект.

Bonola делает такие же крутые вещи, как и Nillkin. Беспроводная зарядка повышенной дальности — одна из них

Цена: 1240 рублей

Возможно, мы забыли еще о каких-то способах. Расскажите о своих идеях в нашем Telegram-чате!

Как сделать беспроводную зарядку для телефона своими руками

Индукционное зарядное устройство своими руками Материалы и инструменты

Сначала посмотрим, какие материалы нам понадобятся, чтобы соорудить самодельную беспроводную зарядку для смартфона своими руками:

• Кусочек платы. Не очень большой, но достаточный для того, чтобы разместить на нём остальные элементы;
• Плёночный конденсатор. Его минимальная ёмкость должна составлять 0,33 мкФ, максимальная — 1 мкФ;
• Дроссель. Он должен иметь от 5 до 10 витков. Диаметр провода — примерно 1 мм;
• Два диода типа UF;
• 2 резистoра с номиналом до 1 Ватт;
• Два полевых высоковольтных транзистoра. Напряжение должно быть не меньше 10 Вольт;
• Припой;
• Паяльник.

Из чего состоит традиционное зарядное устройство

Прежде чем сделать зарядное устройство своими руками, рассмотрим из чего оно состоит и как действует. Есть коробочка (плата), на которой будем делать генератор. К нему присоединён передающий контур. Он воздействует на приёмный контур. На первичном контуре возникает высокочастотное поле. Это напряжение с помощью индукции передаётся на вторичный контур. Там оно выпрямляется и сглаживается конденсатором, потом стабилизируется до 5 Вольт в узле стабилизации.

Делаем передатчик (генератор) своими руками: описание схемы

Для начала — схема беспроводного зарядного устройства для телефона, которое мы будем делать своими руками.

Передающий контур имеет две полуобмотки, которые соединены со средней точкой. Средняя точка идёт через дроссель к плюсу питания. К плюсу питания подключаются также ограничительные резистеры, которые идут к базам транзистеров. Диод идёт от базы одного транзистера к коллектору противоположного транзистера. То же самое со вторым диодом.

Коллектор идёт к концам обмотки. Для сооружения своими руками есть вариант без средней точки. Для этого нужно взять два дросселя, запараллелить один из выводов каждого дросселя и подключить к плюсу питания. Свободные выводы спустить на коллекторы каждого из транзисторов. Своими руками можно собрать и этот вариант, но элементы будут сильно нагреваться.

Мощность зависит от используемых элементов. Устройство, сделанное по этой схеме, можно сделать и послабее, и посильнее. Сконструировать по этой схеме беспроводную зарядку своими руками в 2 ампера в ваших силах.

Делаем своими руками катушку

Сначала смотаем своими руками контур. Необязательно делать его очень аккуратным. Можно использовать кусок пластика диаметром 5-10 см или пальцы.

Берём один длинный провод. Складываем его пополам. Выпрямляем.

На пальцы или пластик наматываем 5 витков.

Теперь закрепляем сами витки по всей окружности с помощью клея или скотча.

У нас остаётся три кончика. Один со сгибом. Отрезаем этот сгиб. Теперь у нас 4 кончика. Чистим их.

Нам нужно будет подключить либо конец первой обмотки к началу второй, либо начало первой обмотки к концу второй. Чтобы проверить, что к чему подключать, используем мультиметр.

Мультиметр переводим в режим проверки диода. Подсоединяем мультиметр к каждому кончику одновременно с обоих концов. Мы видим, что при подключении к одним кончикам мультиметр реагирует, а при подключении к другим — нет. Эти кончики должны находиться с разных сторон. Их мы должны скрутить друг с другом и запаять. Это средняя точка. Оставшиеся кончики — две коллекторные обмотки, которые идут к транзисторам. Теперь мы готовы собрать зарядку своими руками.

Собираем всё вместе своими руками

Чтобы собрать устройство своими руками, берём припой, паяльник и плату. Припаиваем сначала два транзистора.

После этого припаиваем диоды.

К ним — резисторы. Один кончик — к диодам, другой — к плате.

Теперь припаиваем своими руками контур. Мы смотали его раньше. Теперь нужно залудить две его обмотки и присоединить к схеме.

Приёмник

Приемник беспроводной зарядки своими руками делать, как правило, не решаются, так как здесь уже нужно лезть в телефон. Довольно грубый отдельный приёмник можно сделать своими руками только для того, чтобы проверить, работает ли передатчик. В приёмнике, сделанном своими руками, диод желательно использовать тоже UF.

Конденсатор ёмкостью 47-100 мкФ. Рабочее напряжение — 25 вольт. Второй конденсатор можно использовать на 10-16 Вольт. Ёмкость — 47 мкФ. Контур у приёмника, сделанного своими руками, — также 10 витков. Диаметр провода — 0,75 мм.

В написанной инструкции разобраться сложнее, чем следовать показанным действиям. Мы прилагаем видео о том, как сделать беспроводную зарядку для телефона своими руками.

Смартфоны со значком Qi

Стандарт Qi был разработан «Консорциумом беспроводной электромагнитной энергии». До начала 21 века эта технология находилась на уровне тестирования, пока приемом не заинтересовались известные производители мобильных телефонов.

В 2009 году началась разработка концепта беспроводного питания. Многие фирмы привлекли бесплатность и доступность стандарта.

Самые популярные модели гаджетов именитых брендов (Apple iPhone 8, Plus Samsung Galaxy S9 / S9+, Huawei mate 20 pro) и менее распространенные производители телефонов (Panasonic Eluga P P-03E, Nokia lumia 950 xl, Sharp Aquos Zeta SH-06E, Motorola droid turbo, Google pixel 3, Blackberry Priv, Vertu Aster), могут похвастаться беспроводным модулем.

iPhone

Компания одной из первых интегрировала подачу питания «по воздуху» в следующие аппараты:

• Apple iPhone 8;
• 8 Plus;
• X;
• XS MAX;
• XS;
• iPhone XR.

Samsung Galaxy

Следующие телефоны Самсунг Galaxy обладают технологией Qi:

• Note 9;
• А9 pro;
• S9 / S9+;
• Note 8;
• Galaxy S8 / S8 Plus;
• S8 Active;
• S7 /S7 Edge;
• Note 7;
• S6 / S6 Duos;
• S6 EDGE;
• S6 EDGE Plus;
• Note 5;
• Leader 8;
• W2016.

Также есть подключаемый беспроводной модуль в виде разъема microUSB для Galaxy S5 mini.

LG

Данные мобильные устройства фирмы LG могут, также, похвастаться зарядкой «по воздуху»:

• LG Revolution;
• LG Spectrum;
• LG LTE 2;
• LG (Google) Nexus 4;
• LG (Google) Nexus 5;
• LG D1L;
• LG G3;
• LG G6 (для рынка США);
• LG G6+;
• LG Spectrum 2;
• LG Optimus 2;
• LG G Pro / 988;
• LG Judy.

Sony

Эти модели телефонов Sony располагают встроенной зарядкой Qi:

• Z3v;
• Sony Xperia Z4v;
• XperiaXZ2;
• Xperia XZ2 Premium;
• Xperia XZ3.

Также осуществляется подборка беспроводных приемных устройств для следующих моделей Sony:

• Z1;
• Z2;
• Z3 (представлен в виде micro USB, может быть осуществлена универсальная подборка);
• Sony Xperia Z5 (подключаемый модуль, при желании можно подобрать лучший вариант ЗУ для этой модели).

Huawei

Телефоны фирмы Huawei, обладающие значком «Qi»:

• Huawei Porsche Design Mate RS;
• HUAWEI Mate 20 Pro;
• Huawei Mate S (подключаемая).

Принцип работы беспроводной зарядки телефона

Принцип работы беспроводной зарядки довольно прост, конечно, если не вдаваться в физические подробности. Пользователь заранее подключает специальную платформу к источнику питания, а после кладёт на неё смартфон. Кажется, что всё так просто, но на деле же всё происходит немного иначе. В платформу встраивается индукционная катушка, которая выполняет функцию приёмника и передатчика.

Точно такая же катушка расположена и в телефоне пользователя. После подключения платформы к источнику тока вокруг катушки формируется магнитное поле. Когда вы кладёте телефон на саму панель между двумя катушками начинается взаимодействие. Электромагнитные волны преобразуются в электричество, которое и заряжает аккумулятор телефона.

Более наглядно процесс представлен на изображении выше. Желтым цветом как раз и показаны магнитные волны, преобразующиеся в электроэнергию.

Плюсы и минусы

Как и у любого устройства, у беспроводной зарядки имеются плюсы и минусы:

• легче не забыть зарядить телефон (мы часто забываем подключить гаджет к зарядке, и телефон лежит без дела разряжаясь, с беспроводным устройством питания проще – достаточно положить телефон на стол, тумбочку, подлокотник рядом с базой – и батарея заряжается!);
• провода часто теряются, запутываются, время поиска шнура тратит драгоценные минуты зарядки;
• длительность использования (кабели часто ломаются, подвергаются замене, разъемы телефона выходят из строя и требуют дорогостоящего ремонта – проблемы стандартных зарядных устройств).

Создание конструкции беспроводной зарядки

Как только вы соберете весь необходимый материал для изобретения, можно будет приступать к сборке. Поначалу внимательно изучите схему, которая послужит вам основой для создания сборки:

По ней видно, что новая конструкция использует индукционный метод передачи энергии. С помощью специальной медной проволоки энергия передаются бесконтактным путем с помощью специальных передатчиков, с которых собственно мы и начнем сборку изобретения.

В принципе, если вы прочитали схему и уже поняли, что за чем идет, то можно начинать делать передатчик. По сути сама конструкция не такая сложная, вы поочередно прикрепляете материал и с помощью проволоки создаете первый передатчик для снабжения энергией. Для этого берем проволоку диаметром 0,5 мм и начинаем наматывать ее в виде оправы. Желательно создать 40 витков, процесс должен происходить от середины. Рекомендуем поначалу сделать 20 витков и создать отвод, а затем сделать еще 20 дополнительных витков и вновь создать отвод. В принципе, если вы посмотрите на рисунок, то ничего сложного в этом нет.

Далее мы подключаем транзистор к нашему передатчику. Использовать для этого можно абсолютно любую модель, главное, чтобы базовый номинал этого элемента был в района от 22 до 830 Ом. А чтобы показать наглядно, как именно стоит собрать все эти приборы, то предлагаем ознакомиться с рисунком, он ярко демонстрирует, как именно должна выглядеть конструкция.

Визуальное представление основы конструкции

Стоит понимать, что основным источником питания всей конструкции является блок питания, поэтому поначалу следует создать саму конструкцию, а уже когда все будет готова подключать ее к блоку питания, при условии, что он отключен. А как только все будет подключено и готово, то можно смело экспериментировать.

Последним этапом в создании конструкции станет создание приемника на вашем мобильном телефоне. В этом случае тоже нужно создать круглый набор витков, а затем скрепить конструкцию с аккумулятором мобильного телефона. Сами витки должны создаваться с помощью медной проволоки 0,3-0,4 мм и закреплять их лучше при помощи супер клея, чтобы не размоталось и могло долго находится в собранном состоянии.

После создания основы, необходимо отвод подключить к аккумулятору телефона с помощью диода SS14

А чтобы вы не путались и поняли, как именно это сделать, предлагаем обратить внимание на рисунок

Обязательно создайте моток проволоки для телефона и подключите к аккумулятору

Вот собственно и все, что нужно знать про данное изобретение. Метод индукции наверняка вам понятен и как именно использовать бесконтактное получение энергии, мы думаем, уже объяснять не нужно. Отметим, что первоначальная мощность такой зарядки не велика и потребуется от 6 до 10 часов ожидания, чтобы телефон полностью зарядился. Но если вы хотите увеличить скорость зарядки и ее мощность, вам понадобится более мощный источник питания и более толстая медная проволока в случае создания передатчика.

Теперь у вас есть личная инструкция касательного того, как именно создать беспроводную зарядку, чтобы заряжать свой телефон. Возможно после первого прочтения у вас могут возникнуть некоторые недопонимания, но в процесс практического тестирования вы сами сможете разобраться с тем, как именно нужно конструировать данный прибор. В полевых условиях конечно будет сложно организовать подобный метод, так как в любом случае нужен постоянный источник питания, но вот освободить вашем место от лишних проводов вполне получится. Поэтому можете смело пользоваться и набираться опыта в конструировании.

Как добавить в смартфон беспроводную зарядку

Если вы не нашли свой гаджет в списке моделей с поддержкой Qi, но очень хотите заряжать его без проводов, можете приобрести чехол со встроенным приемником или отдельный модуль Qi. Чехлы для беспроводной зарядки в большом количестве продаются на AliЕxpress и подобных китайских сайтах. Цена вопроса — около 600 рублей. В оффлайне Qi Case тоже можно купить, но гораздо дороже.

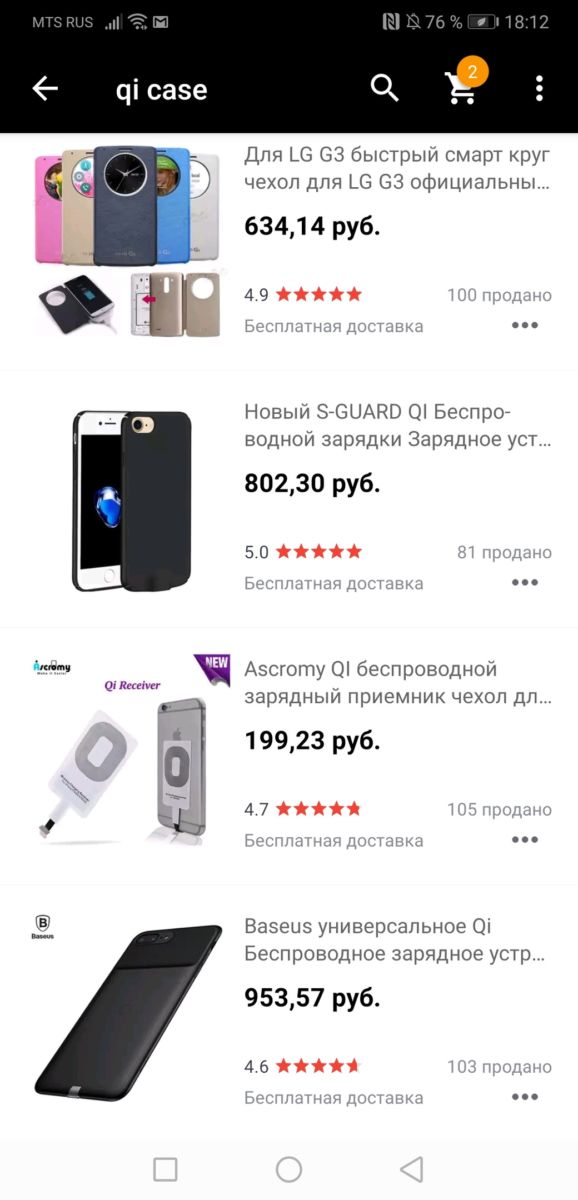

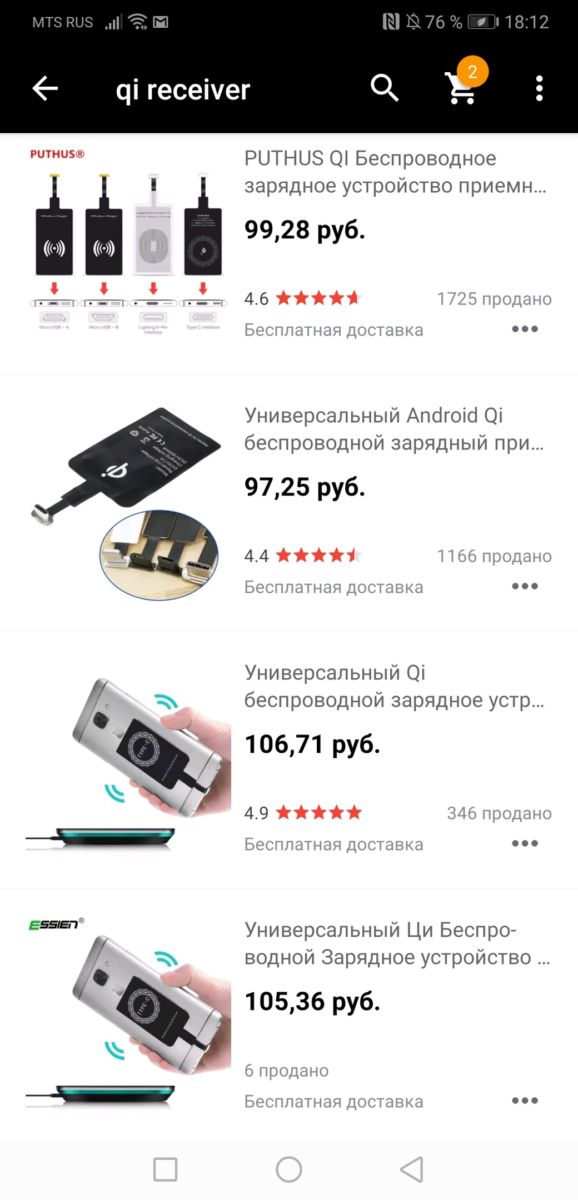

Более бюджетное решение — покупка Qi-ресивера. Если заказывать из Китая, он обойдется примерно в 100 рублей. Это устройство представляет собой небольшую катушку индуктивности, которая устанавливается в блок зарядки. Есть два типа таких катушек: первые надо подключить напрямую к аккумулятору, а вторые — к зарядному порту. Популярнее, конечно, второй тип — эти ресиверы можно аккуратно спрятать под чехлом и установить без разборки смартфона.

В чем плюсы и минусы бесконтактной зарядки

В наше время технологии беспроводного заряда Qi находятся на начальном этапе своего развития, очевидно, что у таких устройств есть свои плюсы и минусы. Со временем список плюсов будет только увеличиваться, а минусы исправляться.

Перед покупкой телефона или адаптера следует обязательно о них знать, так как стоимость топовых гаджетов с бесконтактным способом заряда может сильно отличать от своих меньших братьев, а ожидаемого эффекты вы можете не получить или наоборот откроете для себя новые возможности.

Плюсы

К преимуществам беспроводных зарядок следует отнести следующие:

• простота использования, вам нужно совершить меньше движений, чтобы начать восполнение энергии — просто кладете смартфон на станцию, и процедура начинается
• нет необходимости подыскивать провода с подходящим разъемом (USB-C, Lightning, microUSB)
• фактически не происходит износа кабелей, разъемов, коннекторов
• мобильность, возможно пользоваться везде, где есть доступ (дома, в машине, на работе, в офисе)
• взаимный заряд двух смартфонов, при условии, что они оба оснащены такими устройствами
• безопасность, уровень излучения SAR устройства удовлетворяет международным стандартам и нормам

Нужно знать! Устройство абсолютно безопасно для человека. Будьте уверены, что прибор не нанесет вам вред! Для человека сила тока даже не ощутима. Правда, не рекомендуется находится рядом с магнитными полями людям, использующим кардиостимуляторы. Но радиус действия современных Qi-зарядок крайне мал, так что никакой опасности нет и беспокоиться не о чем.

Производители постоянно совершенствуют технологию, в условиях конкурентного рынка оснащают свои устройства все новыми функциями, в будущем возможно появятся:

1. Возможность заряда на расстоянии до 10м и более
2. Подача заряда независимо от позиции устройства в пространстве
3. Одновременное заряжание большего количества устройств
4. Более быстрый процесс заряда новых типов аккумуляторов
5. Повсеместное использование в других отраслях: в автомобилестроении, промышленности и других сферах жизни
6. Энергосбережение

В будущем этот список обязательно станет существенно шире.

Минусы

Как и все устройства, они не лишены недостатков. Среди основных стоит отметить такие:

• устройство имеет меньший КПД, поэтому заряжает немного медленнее
• крайне редко станция входит в базовую комплектацию, чаще ее приходится покупать отдельно
• нет возможности пользоваться смартфоном во время зарядки, ведь когда вы поднимете его с базы, подача энергии прекратится
• есть риск того, что вы случайно сдвинете гаджет с места, и из-за этого он перестанет заряжаться
• чехол возможно придется каждый раз снимать, особенно если в нем присутствуют стальные детали или он полностью металлический. Для такой зарядки лучше использовать пластиковый или силиконовый чехол, возможно в них он будет заряжать чуть медленнее, но вы этого не заметите.

Как правильно выбрать беспроводную зарядку

Выбирая зарядку, необходимо учитывать то, что не все подходят для определенных смартфонов. Поэтому тип устройства должен совмещаться с зарядкой.

На что еще стоит обратить внимание при выборе зарядного устройства:

1. Чехол. Если гаджет находится в толстом чехле, то нужно выбирать устройство, которое имеет больший радиус действия. Однако, если в чехле есть металлические элементы, то на время подзарядки его придется снимать.
2. Производитель. На различных китайских сайтах можно найти большое количество беспроводных станций. Их невысокая цена оправдывается качеством: подобный механизм будет работать только несколько дней. Лучше брать станции для подзарядки у брендов с хорошей репутацией.
3. Размер устройства. Есть два вида: таблетки и док-станции. Таблетку можно разместить в любом удобном месте, будь то прикроватная тумбочка или пол в гостиной комнате. Также это достаточно дешевый вариант, но при уведомлениях телефон может съехать с нее из-за вибрации. Док-станции обычно устанавливают на рабочем столе рядом с компьютером.
4. Материал, из которого сделано устройство. Станции из глянцевого пластика стоят недорого, но обычно такие устройства быстро стираются и с них съезжают гаджеты, которые заряжались. А вот матовый пластик станет лучшим выбором.
5. Входная и выходная мощность. Перед покупкой зарядного устройства потребуется разобраться, с какой мощностью индукции работает телефон, а для максимальной мощности зарядки стоит использовать блок питания, который обладает такой же мощностью.

Стандарты беспроводных зарядных устройств

Qi
Самым распространенным стандартом беспроводной зарядки является Qi. Этот стандарт был разработан консорциумом беспроводной электромагнитной энергии (Wireless Power Consortium, сокращенно WPC), и поддерживается многими производителями такими, как Samsung, Nokia, LG и другими. Стандарт Qi читается как Ци, что на китайском языке созвучно в переводе со словом «жизнь».

Принцип работы основан на законе взаимоиндукции, как описано выше. Частота работы БЗУ 100-205 кГц. КПД 75-80%.PMA
Другой популярный стандарт называется PMA. В его принцип так же заложен закон электромагнитной индукции, Этот стандарт разработан компанией Powermat в 2012 году. Он не такой популярный, как Qi, но и у него есть свои преимущества.

Основные усилия компания направила на разработку более качественного передатчика электромагнитного поля. Да и частота работы зарядного устройства 277-357 кГц.
В основном этот стандарт распространен в США. Но все же стандарт PMA довольно сильно проигрывает Qi.Rezence (A4WP)
Принцип работы стандарта Rezence основан на законе магнитного резонанса. Это позволяет увеличить передаваемую мощность до 50 Вт, что вполне хватает для зарядки более мощных устройств, и даже нескольких устройств одновременно. А так же можно и увеличивать расстояние от зарядки до заряжаемого гаджета.

Но пока этот стандарт больше теоретический и не получает широкую поддержку.

Перспективные технологии — AirFuel

Некоммерческая компания Power Matters Alliance (PMA) совместно с альянсом WiPower (A4WP) правопреемником Qualcomm Inc, объединившие свои усилия в альянс (AirFuel Allliance) в 2015 году, занимаются разработкой нового стандарта AirFuel, прямым конкурентом стандарта Qi.

По заявлению авторов проекта технология, основанная на принципе магнитного резонанса, имеет более простую конструкции и способна передавать энергию на расстоянии до 10м с высоким КПД (до 90%) на один или несколько потребителей одновременно в любом положении с максимальной мощностью.

Большая часть разработок в этом направлении экспериментальная, нюансы которой пока не раскрываются. Устройства еще не поступили в массовое производство, вопрос внедрения которых будет решен в ближайшем будущем.

Например, Компания Powermat входящая в тот же Альянс (PMA) уже сейчас активно внедряет свою технологию в общественных местах, разрабатывает устройства для размещения на столешницах кафе и ресторанов с возможностью управления по IP через приложение (по аналогии с Wi-Fi).

В скором времени к смартфонам присоединятся ноутбуки с поддержкой Qi, в таком случае будет очень удобно работать с ними, например, в кафе, достаточно будет поставить устройство на специально предусмотренное место и абсолютно не ограничиваться по времени работы.

Уже сегодня очевидно, что прогресс в будущем не ограничится смартфонами, ультрабуками. Далекое будущее, о котором мечтаю футурологи и многие люди, с массовым распространением электромобилей, умных домов и т. д уже совсем близко.
