Катушка Теслы из сантехнической фурнитуры

Основные детали катушки

Несмотря на то, что существует несколько видов катушек тесла, у всех них есть общие черты. Расскажем о основных деталях теслы сверху вниз.

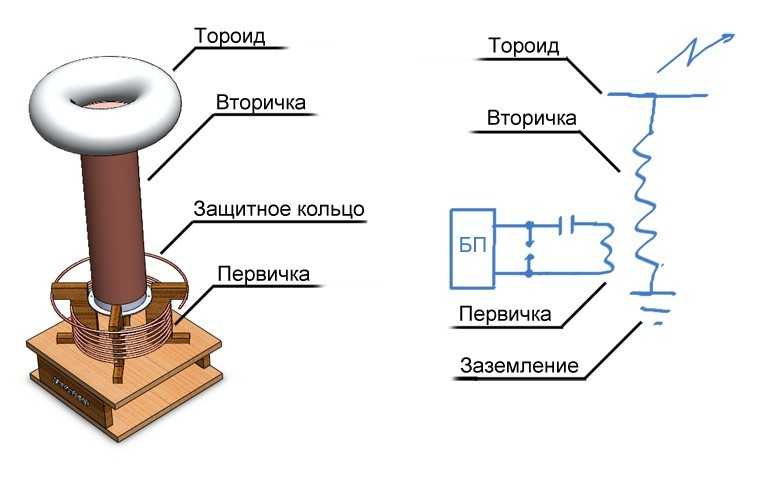

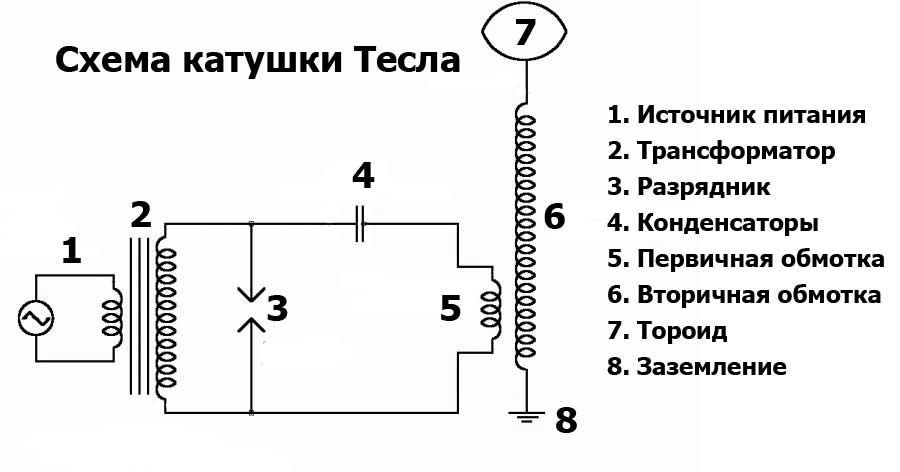

Основные детали катушки трансформатора тесла.

Тороид

Тороиды обычно изготавливают из алюминиевой гофры, хотя есть множество других технологий. Выполняет три функции:

  1. Первая – уменьшение резонансной частоты – это актуально для SSTC и DRSSTC, так как силовые полупроводники плохо работают на высоких частотах.
  2. Вторая – накопление энергии перед образованием стримера. Чем больше тороид, тем больше в нем накоплено энергии и, в момент, когда воздух пробивается, тороид отдает эту энергию в стример, таким образом, увеличивая его. Для того, чтобы извлечь выгоду из этого явления в теслах с непрерывной накачкой энергии, используют прерыватель.
  3. Третья – формирование электростатического поля, которое отталкивает стример от вторичной обмотки теслы. От части, эту функцию выполняет сама вторичная обмотка, но тороид может ей хорошо помочь. Именно по причине электростатического отталкивания стримера, он не бьет по кратчайшему пути во вторичку.

Будет интересно Как проверить полевой транзистор

От использования тороидоа больше всего выиграют теслы с импульсной накачкой – SGTC, DRSSTC и теслы с прерывателями. Типичный внешний диаметр тороида – два диаметра вторички.

Вторичка

Типичное отношение длинны обмотки теслы к ее диаметру намотки 4:1 – 5:1. Диаметр провода для намотки теслы обычно выбирают так, чтобы на вторичке помещалось 800-1200 витков

ВНИМАНИЕ, повторюсь еще раз. Не стоит мотать слишком много витков на вторичке тонким проводом

Витки на вторичке нужно распологать как можно плотнее друг к другу.

Для защиты от царапин и от разлезания витков, вторичные обмотки обычно покрывают лаками. Чаще всего для этого применяются эпоксидная смола и полиуретановый лак. Лакировать стоит очень тонкими слоями. Обычно, на вторичку, наносят минимум 3-5 тонких слоев лака.

Мотают вторичку на воздуховодных (белых) или, что хуже, канализационных (серых) ПВХ трубах. Найти эти трубы можно в любом строительном магазине.

Защитное кольцо

Предназначено для того, чтобы стример, попав в первичную обмотку не вывел электронику из строя. Эта деталь устанавливается на тесле, если длинна стримера больше длинны вторичной обмотки. Представляет собой незамкнутый виток медного провода (чаще всего, немного толще, чем тот из которого изготавливается первичка). Защитное кольцо заземляется на общее заземление отдельным проводом.

Первичная обмотка

Обычно изготавливается из медной трубы для кондиционеров. Должна обладать очень маленьким сопротивлением для того, чтобы по ней можно было пропускать большой ток. Толщину трубки обычно выбирают на глаз, в подавляющем большинстве случаев, выбор падает на 6 мм трубку. Также в качестве первички используют провода большего сечения.

Относительно вторичной обмотки устанавливается так, чтобы обеспечить нужный коэффициент связи. Часто играет роль построечного элемента в тех теслах, где первичный контур является резонансным. Точку подключения к первичке делают подвижной и ее перемещением изменяют резонансную частоту первичного контура.

Существуют трансформаторы Тесла без первичной обмотки. У них питание подается прямо на “земляной” конец вторички. Такой метод питания называется “бэйзфид” (basefeed).

Первичные обмотки обычно делают цилиндрическими, плоскими или коническим. Обычно, плоские первички используются в SGTC, конические- в SGTC и DRSSTC, а цилиндрические — в SSTC, DRSSTC и VTTC.

Заземление

Очень важная деталь теслы. Очень часто задают вопрос – куда же бьют стримеры? Отвечаем на этот вопрос — стримеры бьют в землю! И таким образом они замыкают ток, показанный на картинке синим цветом.

Таким образом, если заземление будет плохое, стримерам будет некуда деваться и им придется бить в теслу (замыкать свой ток), вместо того, чтобы извергаться в воздух. Меня спрашивали – обязательно ли заземлять теслу? Итак, ответ: заземление для теслы – обязательно.

Теоретически, для теслы можно вместо заземления использовать так называемый противовес – искусственное заземление в виде большего проводящего предмета. Практических конструкций с противовесами очень мало.

Внимание! Изготовление тесел с противовесами представляет намного большую опасность, чем тесел с простым заземлением, потому как вся конструкция находится под высоким относительно земли потенциалом. А относительно большая емкость между противовесом и окружающими предметами способна негативно на них повлиять

Принцип работы катушки тесла и применение

При достижении соответствующей разности потенциалов избыток энергии выходит в виде стримера с фиолетовым свечением

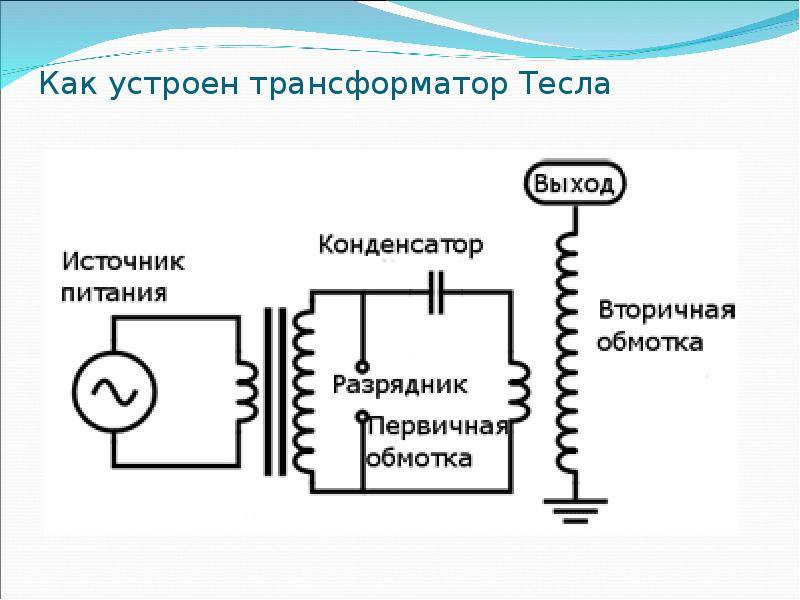

Это резонансный трансформатор, в основе работы которого лежит следующий алгоритм:

  • конденсатор заряжается от высоковольтного трансформатора;
  • при достижении необходимого уровня заряда происходит разрядка с проскакиванием искры;
  • в первичной катушке трансформатора происходит замыкание, приводящее к возникновению колебаний;
  • перебирая точку подключения к виткам первичной катушки, изменяют сопротивление и настраивают всю схему.

В результате высокое напряжение в верхней части вторичной обмотки приведёт к появлению впечатляющих разрядов в воздухе. Для большей наглядности принцип действия устройства сравнивают с качелями, которые раскачивает человек. Качели — это колебательный контур из трансформатора, конденсатора и разрядника, человек — первичная обмотка, ход качели — движение электрического тока, а высота подъёма — разность потенциалов. Достаточно несколько раз с определённым усилием толкнуть качели, как они поднимутся на значительную высоту.

Помимо познавательно-эстетического использования (демонстрация разрядов и светящихся без подключения к сети ламп), устройство нашло своё применение в следующих отраслях:

  • радиоуправление;
  • передача данных и энергии без проводов;
  • дарсонвализация в медицине — обработка поверхности кожи слабыми токами высокой частоты для тонизирования и оздоровления;
  • поджиг газоразрядных ламп;
  • поиск течи в вакуумных системах и др.
Популярные статьи  Простая система отопления гаража с подвалом

Теоретические основы

Влияние теории относительности (ТО)

Под термином «свободная энергия эфира» в учёных кругах понимаются особые полевые образования, для поддержания которых не требуется конкретных физических носителей (проводов, в частности). Появление этого понятия связано с широким распространением теории относительности, основы которой были заложены А.Энштейном ещё в начале прошлого века.

Советуем изучить Эквивалентное сопротивление резисторов

Благодаря этому, идея свободной энергии Н. Тесла получила своё дальнейшее развитие, заключающееся в появлении абсолютно новых подходов к восприятию времени и пространства. Введение таких специфических понятий, как его искривление и относительность времени, наложило определённый отпечаток на формирование учения о свободной энергии, распространяющейся вне физических носителей.

Тем не менее, ни общая, ни специальная части ТО не смогли разъяснить абсолютно непонятные для человека явления изменения массы и практически мгновенной передачи э/м полей на огромные расстояния. При этом, вопреки препятствиям, чинимым представителями «традиционной» науки, число сторонников теории эфира с каждым годом только возрастало.

Другие обоснования

Известно ещё несколько теорий, частично подтверждающих правильность обозначенного выше подхода к идее свободной энергии. Это такие открытия последних лет, как:

  • Явления, связанные с так называемой «темной материей»;
  • Пресловутые теории эфира;
  • Учение о торсионном поле (авторы – Г.Шипов и А. Акимов).

Обратите внимание! Эти нетрадиционные подходы к представлению полевых структур не следует путать с положениями квантовой теории информации, в которой в качестве основного используется понятие «состояние системы». При всей непонятности принципов формирования и распространения свободной (несвязанной) энергии на его основе удалось разработать ряд устройств, принцип функционирования которых вполне объясним на практическом уровне. Рассмотрим особенности создания и действия этих энергетических генераторов более подробно

Этому помогут несколько примеров и видео, рассказывающих о том, как собрать и запустить их в работу

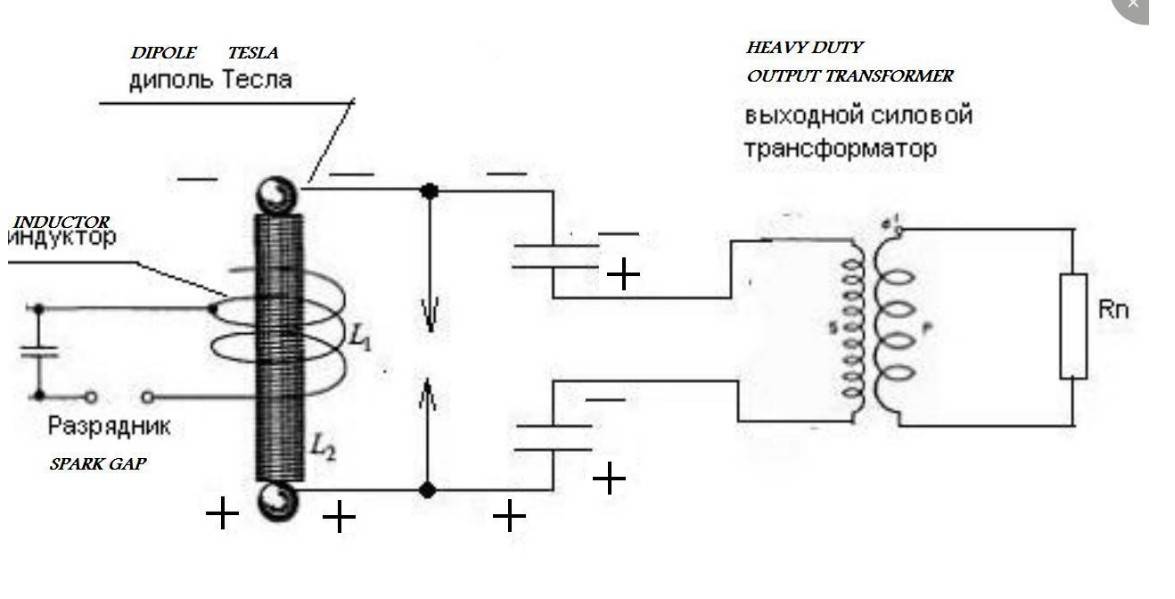

Рассмотрим особенности создания и действия этих энергетических генераторов более подробно. Этому помогут несколько примеров и видео, рассказывающих о том, как собрать и запустить их в работу

При всей непонятности принципов формирования и распространения свободной (несвязанной) энергии на его основе удалось разработать ряд устройств, принцип функционирования которых вполне объясним на практическом уровне. Рассмотрим особенности создания и действия этих энергетических генераторов более подробно. Этому помогут несколько примеров и видео, рассказывающих о том, как собрать и запустить их в работу.

Тесла и Тунгусский метеорит

Про Тунгусский метеорит сказано более чем много, и я сейчас не буду подробно пересказывать историю этого происшествия. Скажу только, что не все верят в метеорит, природное явление, крушение инопланетного корабля, столкновение с Землей миниатюрной черной дыры (есть и такая версия) или испытание какого-то оружия. Многие уверены, что катастрофа была связана именно с попыткой Николы Теслы передать энергию на большое расстояние.

Лично я к этой версии отношусь довольно скептически, но если ученый смог создать прибор, который мог сотворить такое, то только представьте, какой потенциал имели созданные им технологии, которые мы сейчас используем для развлечения.

Катушка Теслы несет в себе не только красоту, но и опасность.

Прямых доказательств или явных опровержений виновности Николы Теслы во взрыве в Сибири нет. Поэтому оставим версию конспирологами или простым людям для развития фантазии.

Трансформатор Тесла

Выше сказано, что в основе передающих устройств лежали катушки Тесла, допустимо назвать резонансными трансформаторами. Посредством трансформаторной связи на катушку Тесла закачивается высокий потенциал. Заряд идёт до пробоя разрядника, потом начинаются колебания на резонансной частоте. Если одна трансформаторная связь через катушку с большим количеством витков передаёт высокое напряжение на излучатель или разрядник.

Любой волен убедиться, что конструкция башни Ворденклиф напоминает гриб, но в основании лежит плоская катушка Тесла. В качестве излучателя применяется больших объёмов тор, обладающий ёмкостным сопротивлением. В современном виде промежуточный контур содержит обычные конденсаторы, настраиваемые под параметры «бублика». Большим достоинством конструкции считается отсутствие ферромагнитных материалов.

Катушка Тесла большой мощности

Трансформатор Теслы большой мощности отличается большими размерами и напряжением. Рассмотрим подробнее, как самостоятельно собрать искровой трансформатор согласно приведенной схеме. При подключении питания заряжается конденсатор С1. Когда последний максимально заряжен, происходит пробой между двумя проводниками – разрядник. После пробоя возникает цепь, состоящая из емкости и катушки, называемая LC-контуром. Благодаря контуру, создаются ВЧ колебания, а во вторичной цепи образуется резонанс и высокое напряжение.

Катушка Теслы из сантехнической фурнитурыЧтобы собрать катушку Тесла большой мощности, можно просто доработать рассмотренную выше конструкцию:

  1. Использовать основу для намотки катушек большего диаметра, а также более толстые провода, как правило, в 2,5 раза.
  2. Добавить элемент в виде тороида.
  3. Использовать переменный источник питания, который способен выдавать 3-5 кВ.
  4. Видоизменить входную часть по схеме.
  5. Сделать надежное заземление для устройства.

Генерация

После того как будет достигнуто напряжение пробоя между электродами, в разряднике формируется электрический лавинообразный пробой газа. Происходит разряжение конденсатора на катушку. После этого резко снижается напряжение пробоя в связи с оставшимися ионами в газе (носителями заряда). Вследствие этого состоящая из конденсатора и первичной катушки цепь контура колебания через разрядник остается замкнутой. В ней образуются высокочастотные колебания. Они постепенно затухают, преимущественно вследствие потерь в разряднике, а также ухода на вторичную катушку электромагнитной энергии. Тем не менее колебания продолжаются, пока током создается достаточное количество зарядных носителей для поддержания в разряднике существенно меньшего напряжения пробоя, чем амплитуда колебаний LC-контура. Во вторичной цепи появляется резонанс. Это приводит к возникновению высокого напряжения на терминале.

Популярные статьи  Теннисный стол своими руками: ТОП-150 фото лучших идей изготовления. Мастер-класс по созданию теннисного стола в домашних условиях

https://youtube.com/watch?v=DZXli1TcABU

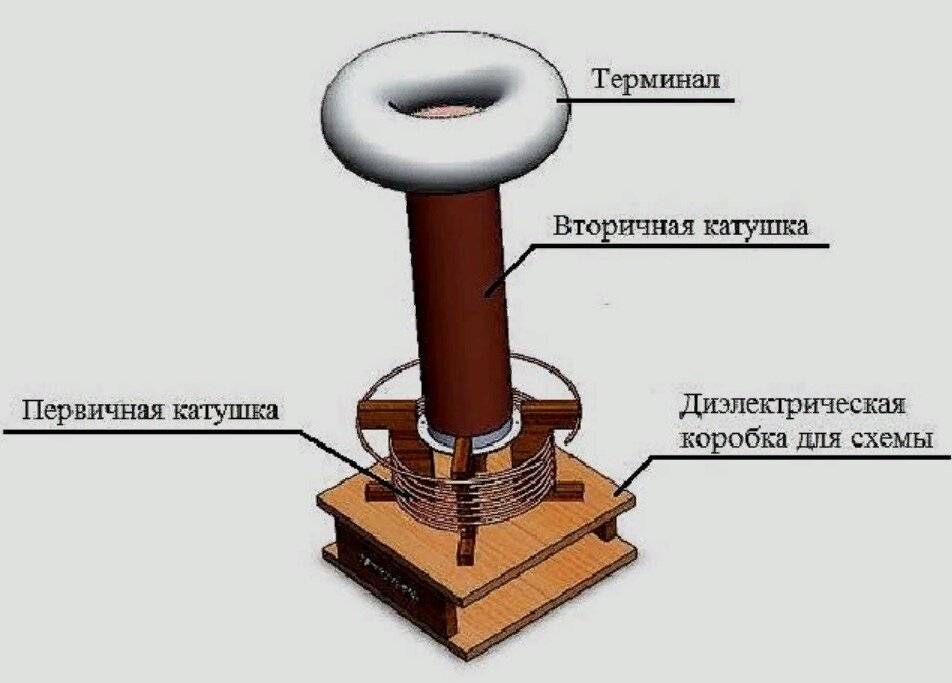

Конструкция и сборка

Трансформатор Тесла был запатентован в 1896 г. и по своей конструкции прост для исполнения. Он включает в себя:

  1. Первичную катушку с обмоткой из медной жилы сечением от 6 мм?, в количестве достаточном для 5-7 витков.
  2. Вторичную катушку из диэлектрического материала и провода диаметром до 0,5 мм и длиной достаточной для 800-1000 витков.
  3. Полусферы разрядника.
  4. Конденсаторов.
  5. Защитного кольца из медной жилы, как на первичной обмотке трансформатора.

Особенность прибора заключается в том, что его мощность не зависит от мощности питающего источника. Важнее физические свойства воздуха. Устройство может создавать колебательные контуры различными методами:

  • с использованием разрядника искрового промежутка;

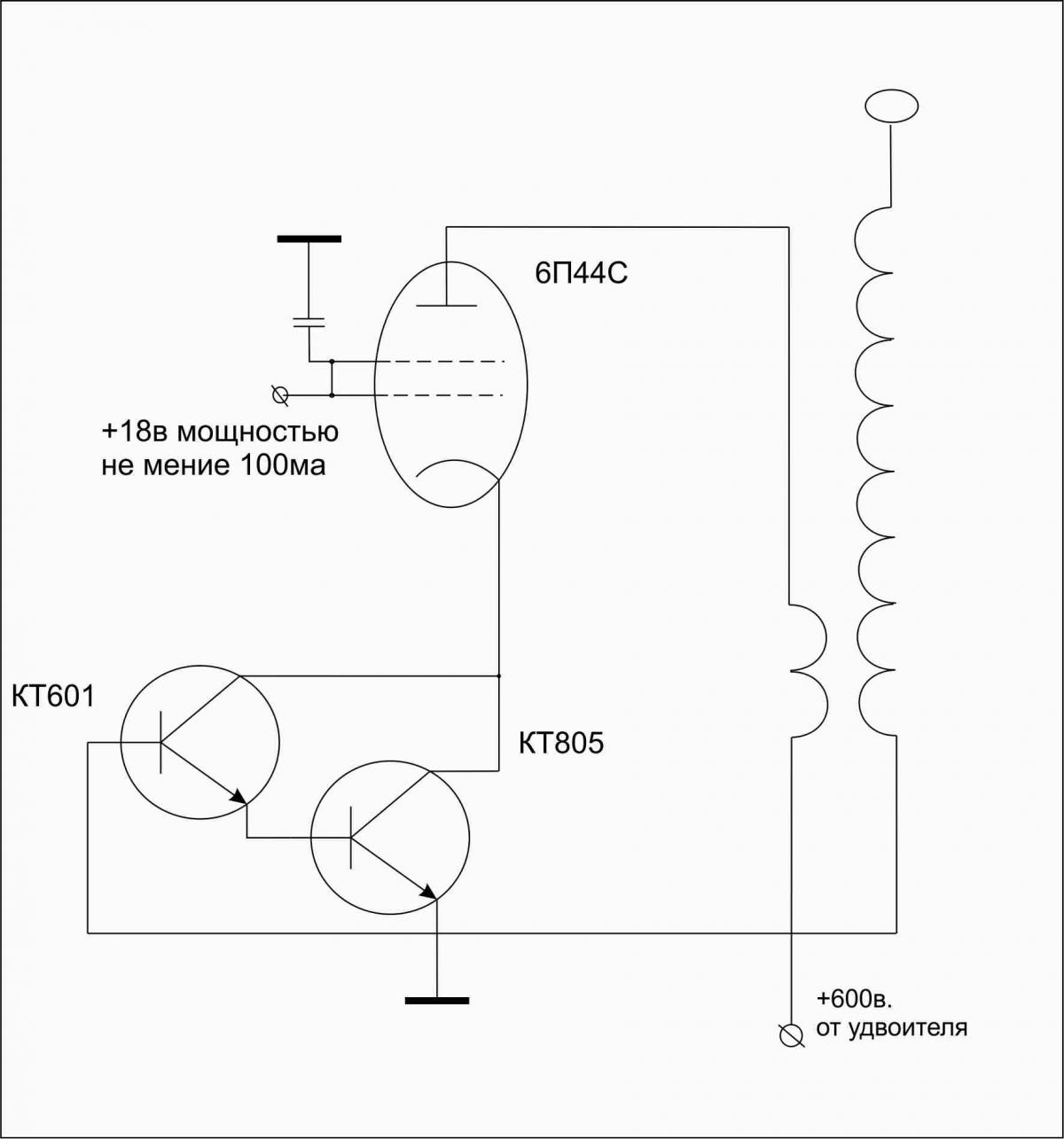

  • с помощью генератора колебания на транзисторах;
  • на лампах.

Для изготовления трансформатора Тесла своими руками потребуется:

  1. Для первичной обмотки — 3 м тонкой медной трубки диаметром 6 мм либо медная жила того же диаметра и длины.
  2. Для сборки вторичной обмотки необходима ПВХ труба диаметром 5см и длиной около 50 см и резьбовой фитинг ПВХ к ней. Также необходим медный, покрытый лаком или эмалью, провод диаметром 0,5 мм и длиной 90 м.
  3. Металлический фланец с внутренним диаметром 5 см.
  4. Различные гайки, шайбы и болты.
  5. Разрядник.
  6. Гладкая полусфера для терминала.
  7. Конденсатор можно изготовить самостоятельно. Для него потребуются 6 стеклянных бутылочек, поваренная соль, рапсовое или вазелиновое масло, алюминиевая фольга.
  8. Потребуется источник питания, выдающий 9кВ при 30мА.

Смотрите это видео на YouTube

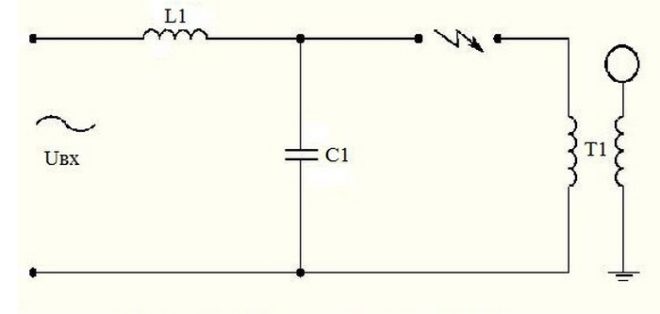

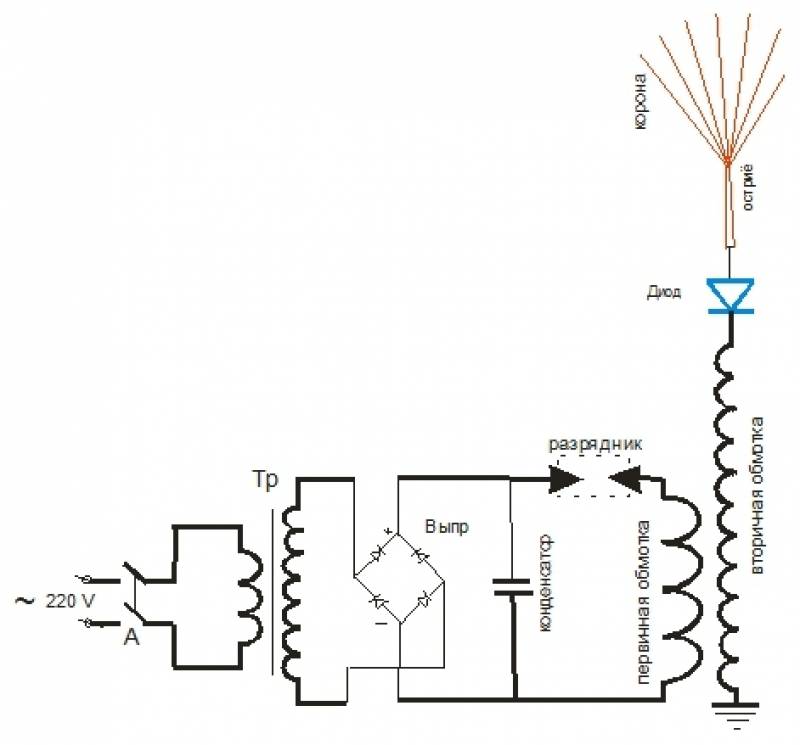

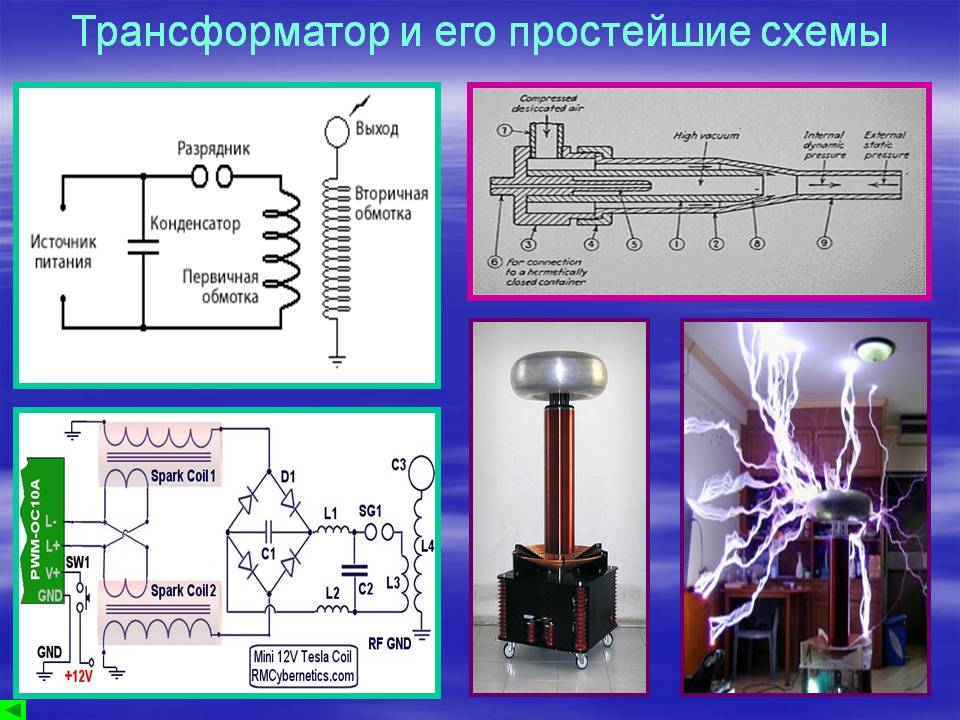

Схема трансформатора Тесла проста в реализации. От трансформатора отходят 2 провода с подключенным разрядником. К одному из проводов подключаются последовательно соединенные конденсаторы. В конце расположена первичная обмотка. Отдельно располагается вторичная катушка с терминалом и заземленным кольцом защиты.

Описание того, как собрать катушку Тесла в домашних условиях:

  1. Изготавливают вторичную обмотку, предварительно закрепив край провода на конце трубы. Наматывать следует равномерно, не допуская обрыва провода. Между витками не должны присутствовать зазоры.
  2. Закончив, оберните обмотку в верхней и нижней частях малярной лентой. После этого покройте обмотку лаком или эпоксидной смолой.
  3. Подготовьте 2 панели для нижнего и верхнего оснований. Подойдет любой диэлектрический материал, лист фанеры или пластика. Установите по центру нижнего основания металлический фланец и закрепите его болтами так, чтобы между нижним и верхним основаниями осталось место.
  4. Подготовьте первичную обмотку, скрутив ее в спираль и закрепив на верхнем основании. Просверлив в нем 2 отверстия, выведите концы трубки в них. Закреплять ее следует так, чтобы исключить соприкосновение обмоток и при этом соблюсти расстояние между ними в 1 см.
  5. Для изготовления разрядника потребуется поместить 2 болта напротив друг друга в деревянную рамку. Расчет сделан на то, что при движении они будут играть роль регулятора.
  6. Конденсаторы изготавливаются следующим образом. Стеклянные бутылки обматывают фольгой и заливают в них соленую воду. Ее состав для всех бутылок должен быть одинаковым — 360 г на 1л воды. Пробивают крышки и вставляют в них провода. Конденсаторы готовы.
  7. Соединяют все узлы по схеме, описанной выше. Обязательно заземляют вторичную обмотку.
  8. Итоговое количество в первичной обмотке должно составить 6,5 витка, во вторичной — 600 витков.

Описанная последовательность действий дает представление о том, как сделать трансформатор Тесла самому.

Современное использование катушки Тесла

Наиболее широкое распространение получила демонстрационная версия, которая позволяет увидеть электрическую дугу красивого фиолетового цвета и зажечь лампу без проводов. Однако принцип катушки Тесла все же иногда используется:

  • В системах зажигания двигателя внутреннего сгорания. Там используется тот же принцип трансформации энергии в электрическую дугу. Вот только зажигание работает на низких частотах, тогда как катушка Тесло на высоких.
  • Для обнаружения пробоин в вакуумных системах.
  • Для подачи энергии в люминесцентные и неоновые лампы. Хотя последнее чаще используется как трюк.

Как видно, изобретение до сих пор не разработано до конца. Патент все еще дожидается инвестора. Но вполне вероятно, что инвестора не будет никогда.

Современный взгляд и новые разработки

Несмотря на повсеместную заинтересованность созданием генератора свободной энергии, вытеснить с рынка классический способ получения электроэнергии они еще не могут. Разработчикам прошлого, выдвигавшим смелые теории по поводу значительного удешевления электроэнергии, не хватало технического совершенства оборудования или параметры элементов не могли обеспечить надлежащего эффекта. А благодаря научно-техническому прогрессу человечество получает все новые и новые изобретения, которые делают уже осязаемым воплощение генератора свободной энергии. Следует отметить, что сегодня уже получены и активно эксплуатируются генераторы свободной энергии, работающие на силе солнце и ветра.

Но, в то же время, в интернете вы можете встретить предложения о приобретении таких устройств, хотя в большинстве своем это пустышки, созданные с целью обмануть неосведомленного человека. А небольшой процент реально работающих генераторов  свободной энергии,  будь то на резонансных трансформаторах, катушках или постоянных магнитах, может справляться лишь с питанием маломощных потребителей, обеспечить электроэнергией, к примеру, частный дом или освещение во  дворе они не могут. Генераторы свободной энергии – перспективное направление, но их практическая реализация все еще не воплощена в жизнь.

Включение, проверка и регулировка

Первый запуск желательно производить вне помещения, также стоит подальше убрать все бытовые приборы, чтобы исключить их поломку

Помните о мерах предосторожности! Для запуска выполняют следующие действия:

  1. Проходят по всей цепочке проводов и проверяют, чтобы нигде не соприкасались оголенные контакты, а все узлы были надежно закреплены. В разряднике между болтами оставляют небольшой зазор.
  2. Подают напряжение и наблюдают за появлением стримера. В случае его отсутствия к вторичной обмотке подносят люминесцентную лампу или лампу накаливания. Желательно закрепить их на диэлектрике, подойдет кусок ПВХ трубы. Появление свечения подтверждает, что трансформатор Тесла работает.
  3. В случае отсутствия свечения меняют выводы первичной катушки местами.
Популярные статьи  Переходник розетка - патрон

Если с первого раза не получилось, не отчаивайтесь. Попробуйте изменить количество витков во вторичной обмотке и расстоянием между обмотками. Подкрутите болты в разряднике.

Особенности изготовления других видов устройств

Её в основном используют в оздоровительных целях

Для изготовления плоской катушки предварительно готовят основание, на которое последовательно укладывают два медных провода сечением 1,5 мм параллельно плоскости основания. Сверху укладку лакируют, продлевая срок службы. Внешне этот прибор представляет собой ёмкость из двух вложенных друг в друга спиральных обкладок, подключаемых к источнику питания.

Технология изготовления мини-катушки идентична выше рассмотренному алгоритму для стандартного трансформатора, но в этом случае понадобится меньше расходных материалов, а запитать её можно будет от стандартной батарейки «Крона» 9В.

Видео: как создать мини-катушку тесла

Катушка Тесла — высокочастотный резонансный трансформатор высокого напряжения. Потери энергии при высокой разнице потенциалов позволяют получать красивые электрические явления в виде молний, самозагорающихся ламп, реагирующих на музыкальный ритм разрядов и др. Собрать этот прибор можно из стандартных электротехнических деталей

Однако не следует забывать о мерах предосторожности как во время создания, так и во время использования устройства

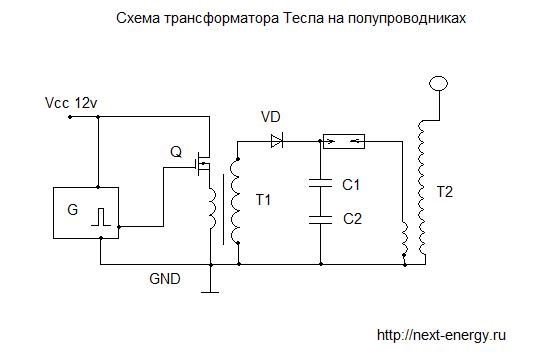

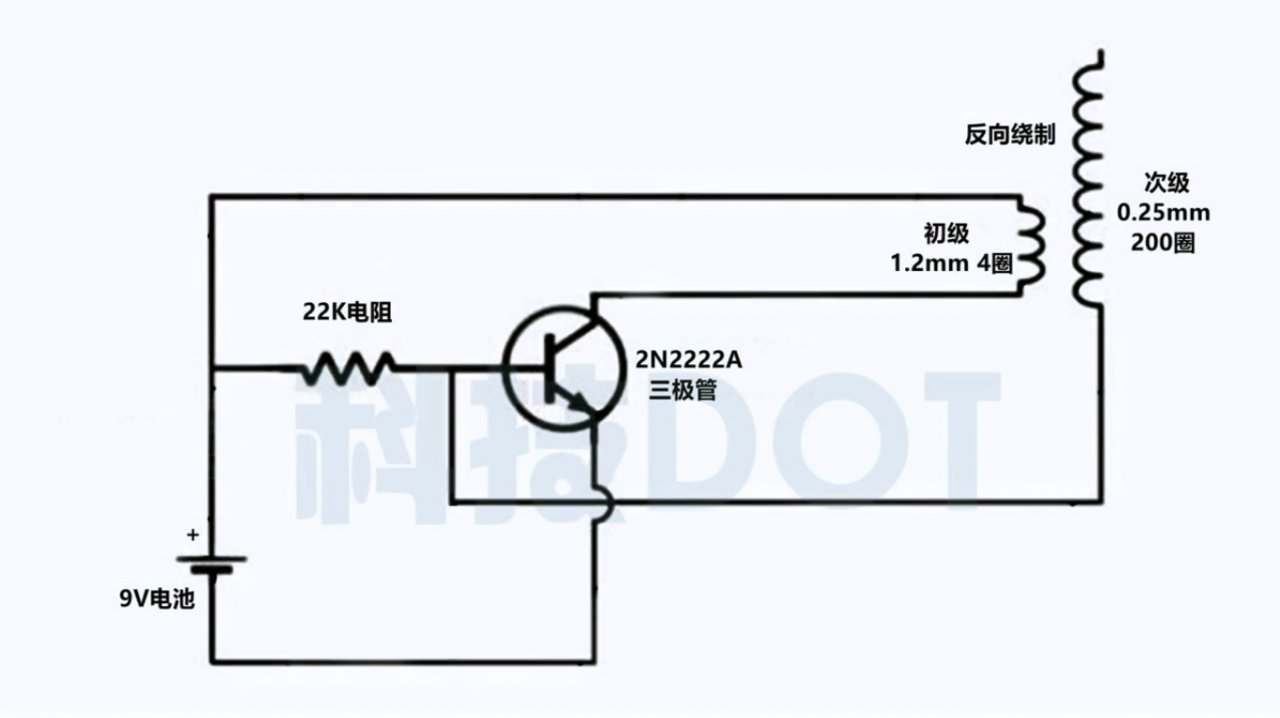

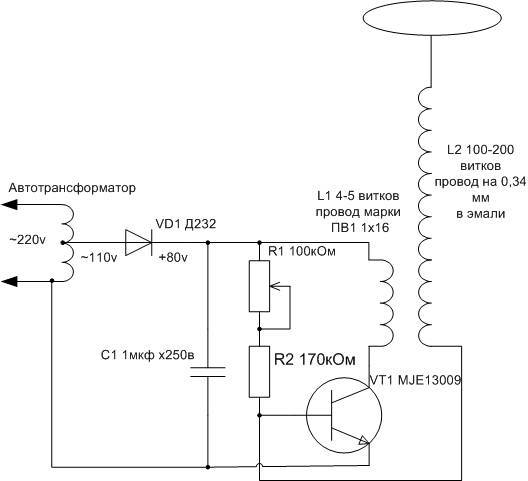

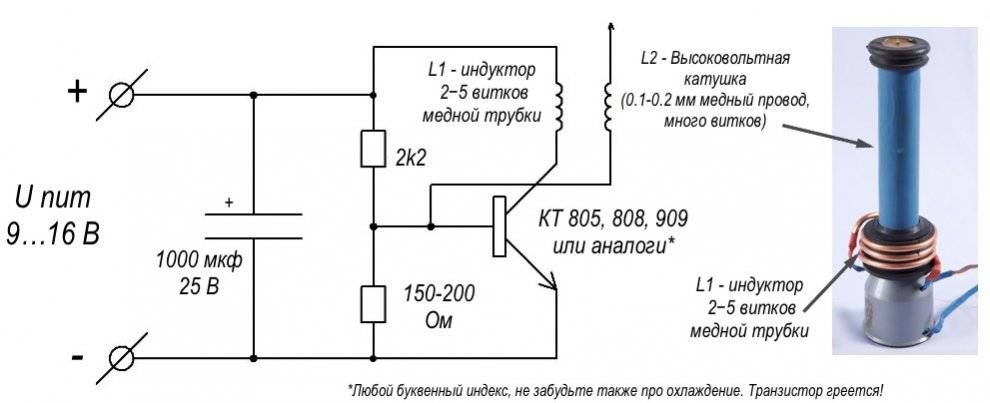

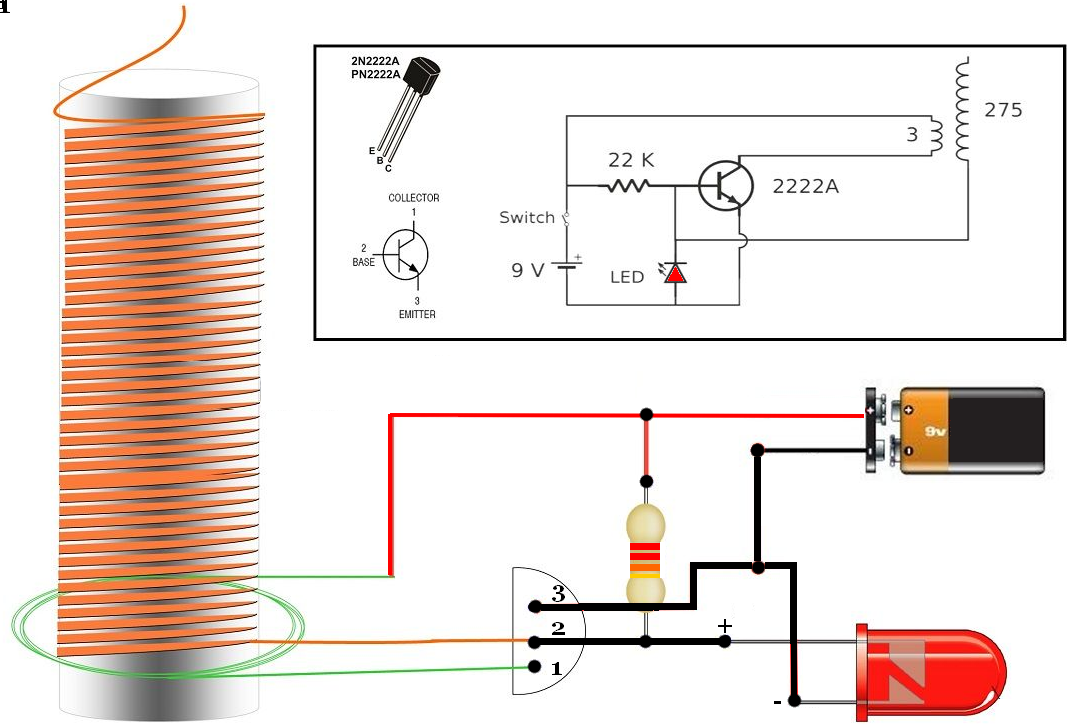

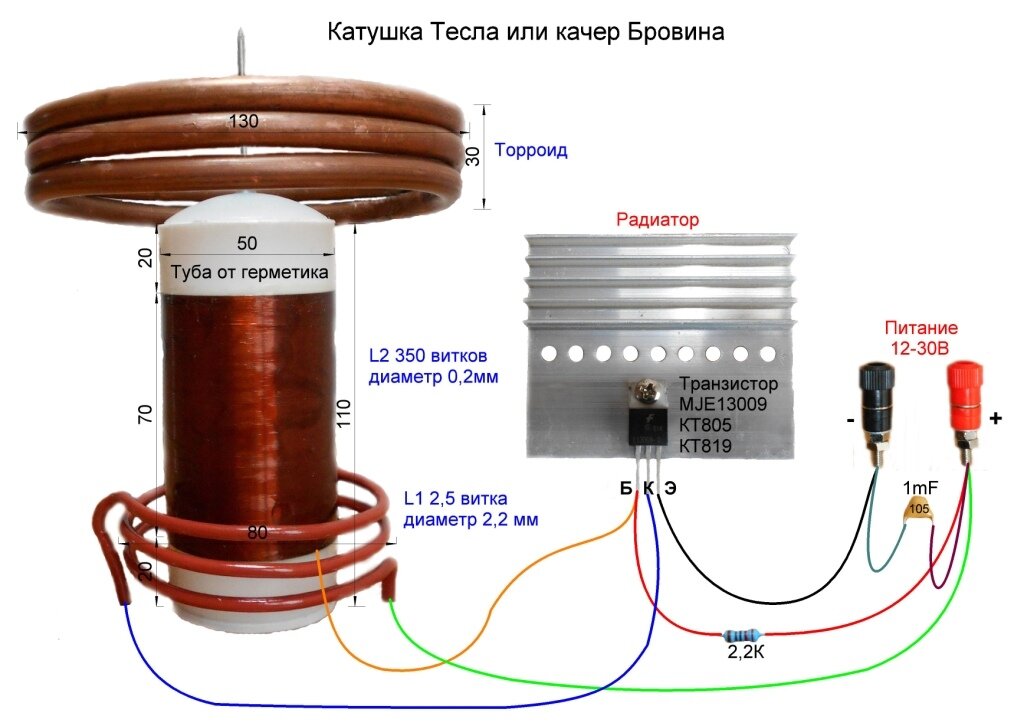

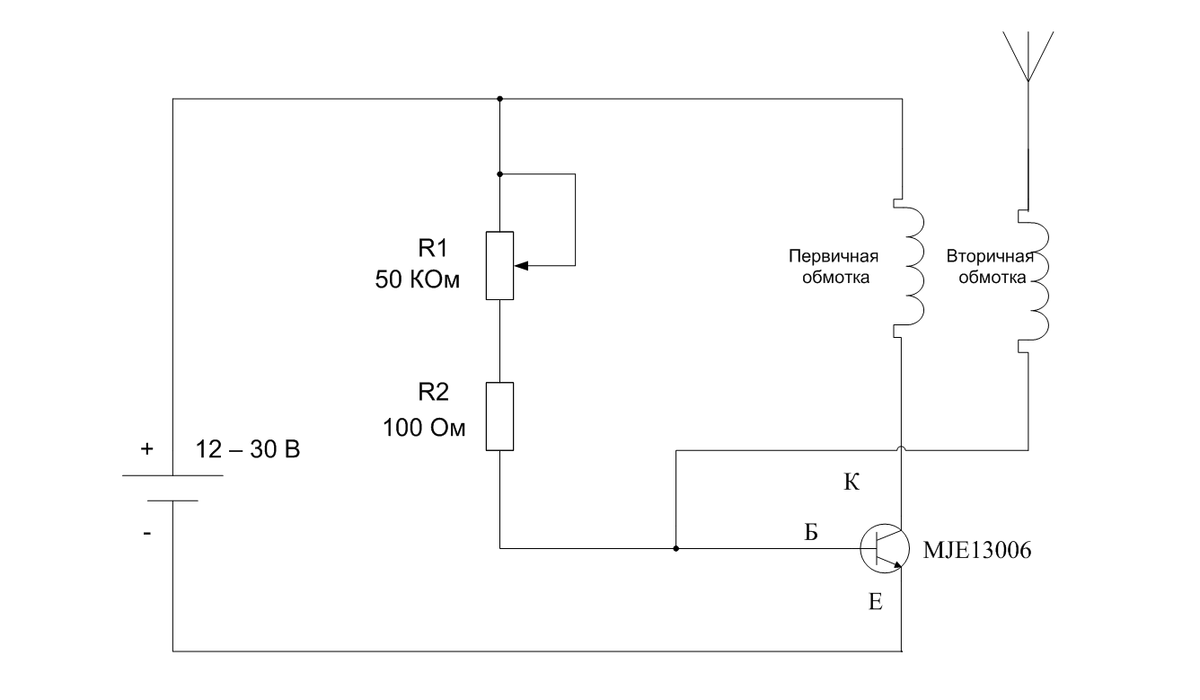

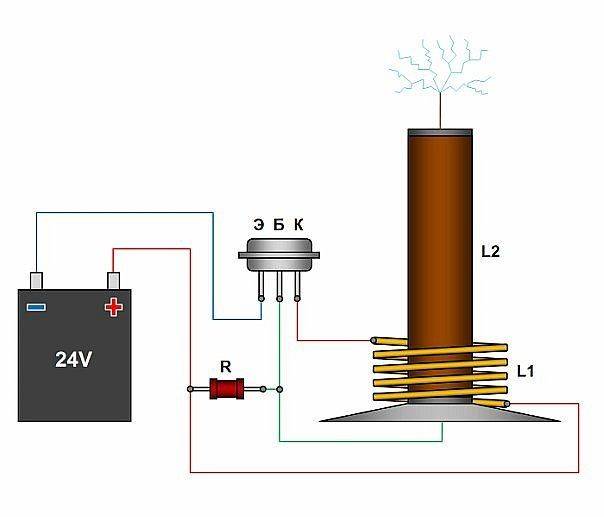

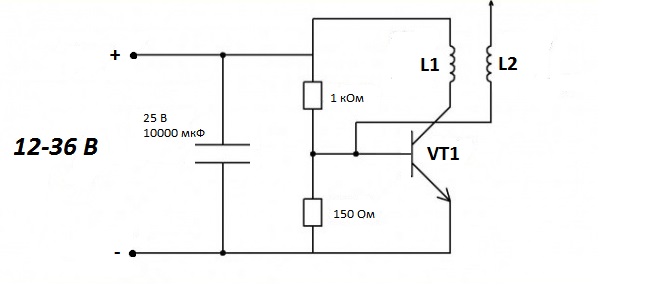

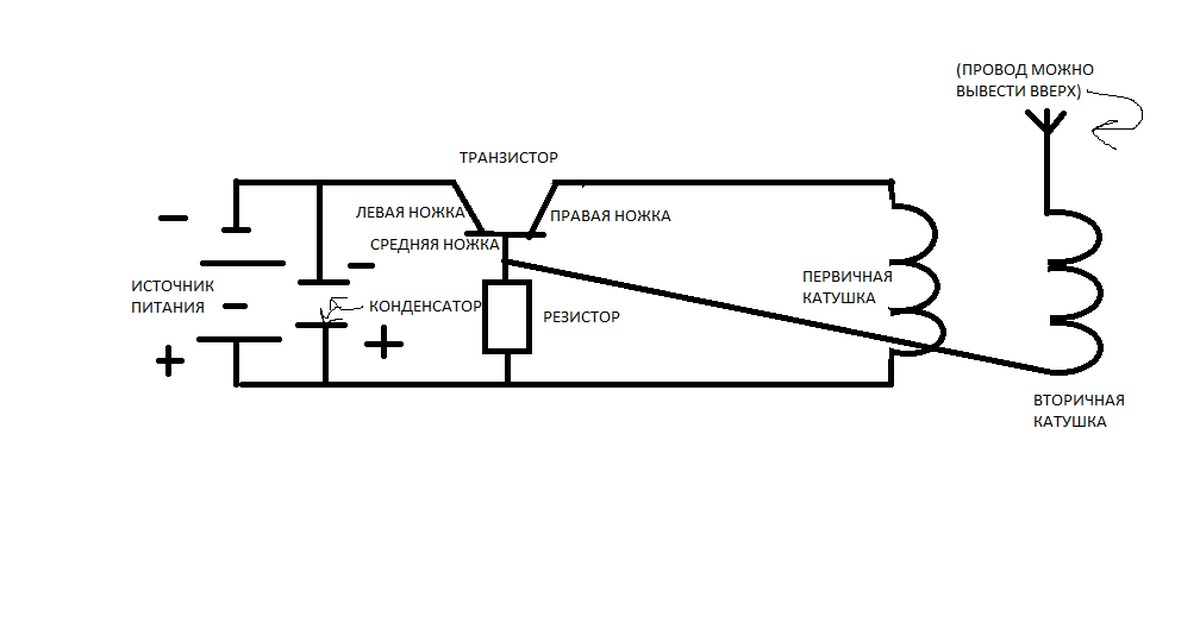

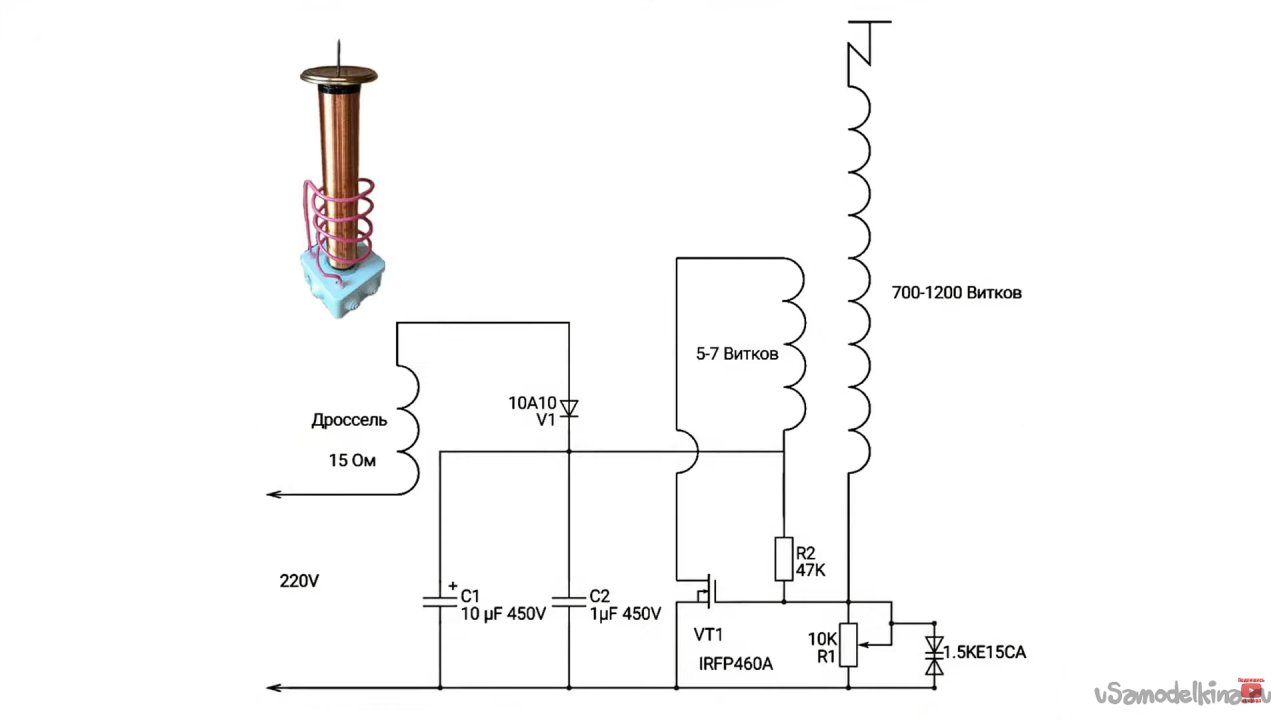

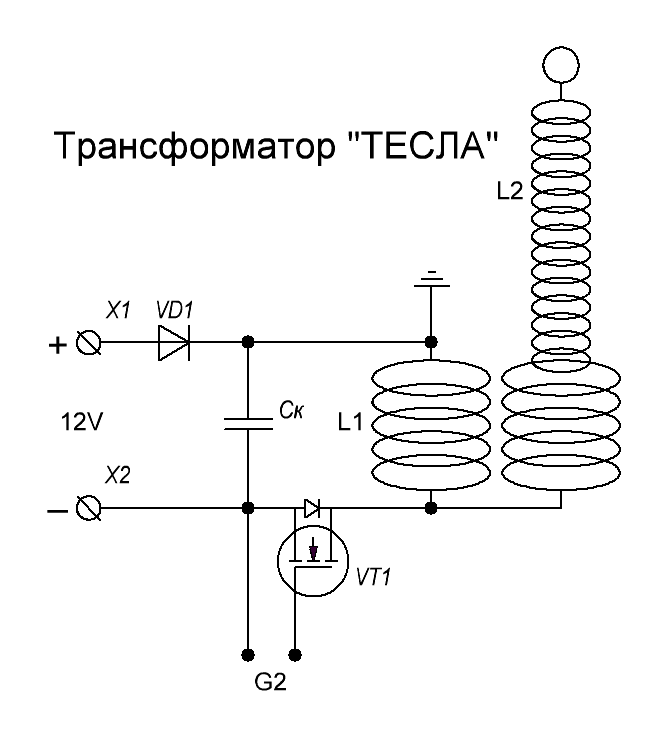

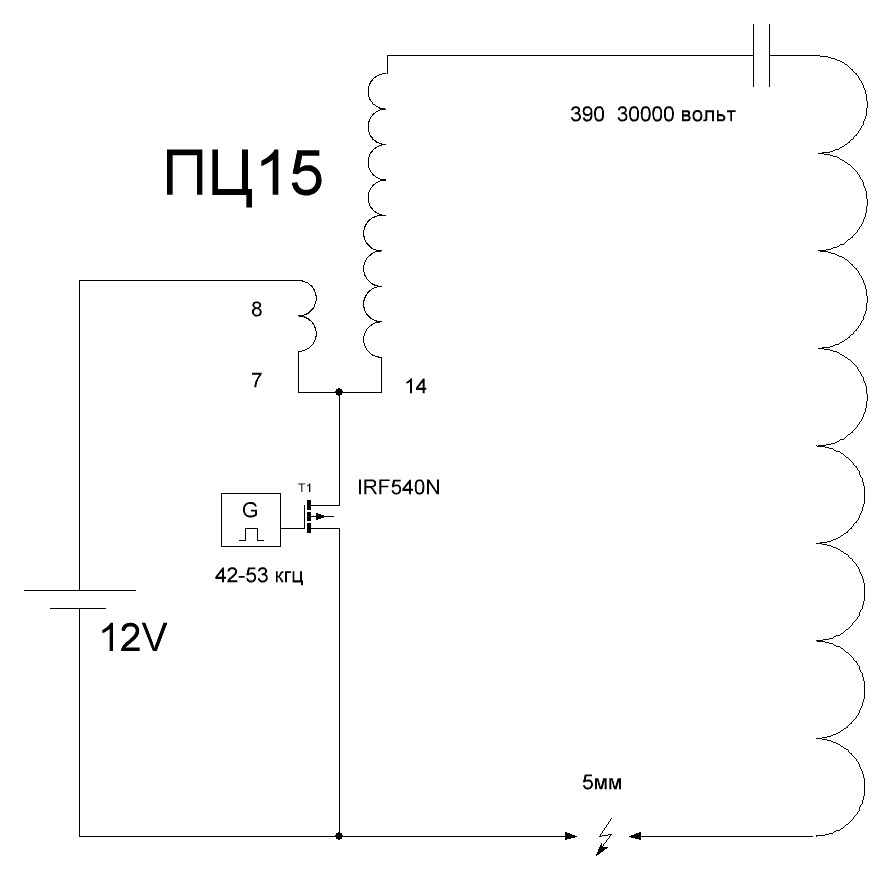

Принцип работы транзисторной катушки Тесла

В транзисторной катушке нет конденсатора и разрядника. Их заменяют два резистора и транзистор. Процесс работы такой катушки выглядит следующим образом:

  1. В нулевой момент происходит подключение к источнику. В результате происходит прохождение тока через резисторы.
  2. Электрический ток открывает транзистор, попадая на первичную обмотку. В результате первичная обмотка генерирует переменное магнитное поле.
  3. Магнитное поле вызывает индукционный ток во вторичной обмотке. Ток из вторичной обмотки движется навстречу току из источника. В итоге сопротивление второго резистора достигает больших высот, что разрывает транзистор.
  4. Из-за разрыва связи ток из вторичной обмотки перестает поступать во второй резистор.
  5. Цикл повторяется.

Вот простой и понятный принцип работы катушки Тесла.

Принцип работы

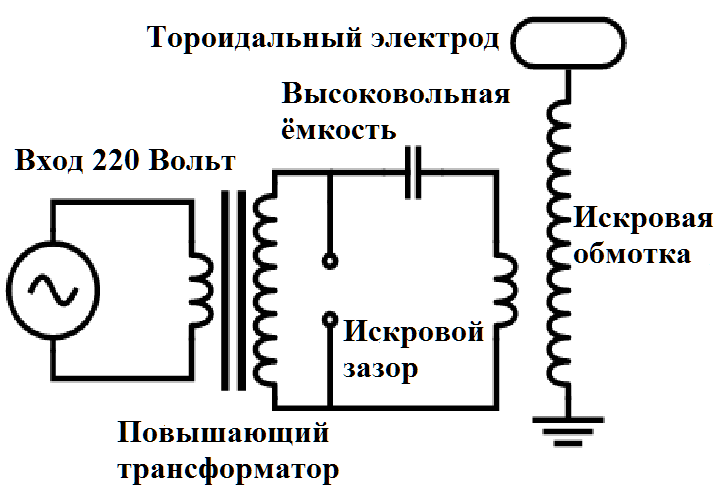

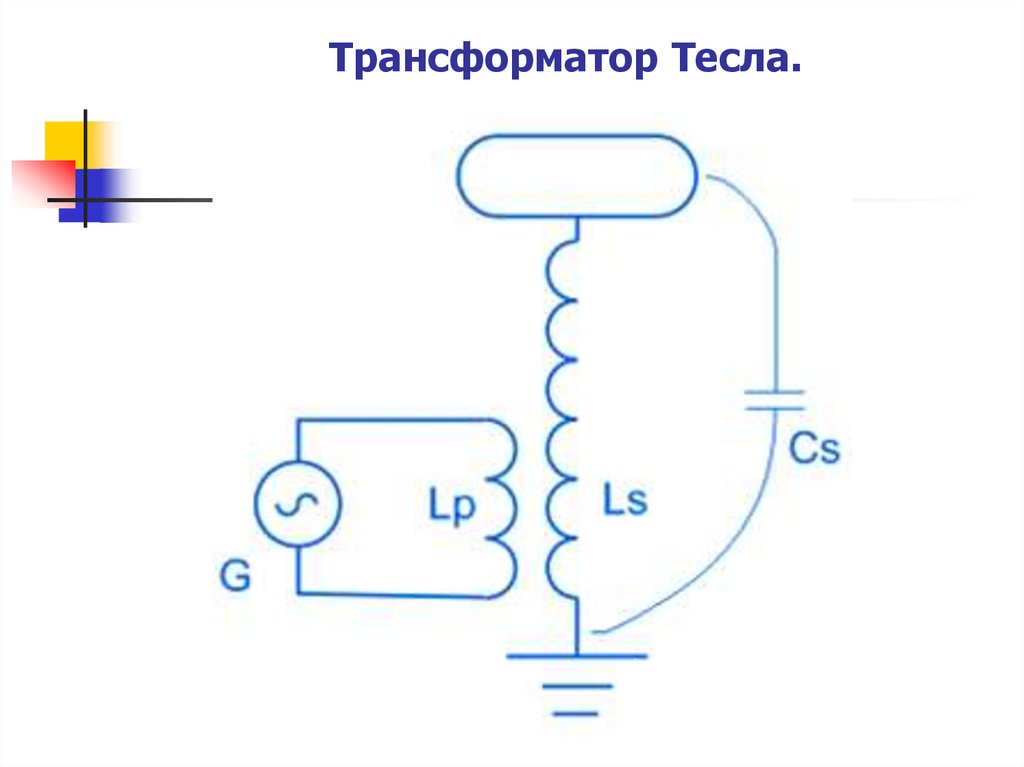

Трансформатор Тесла состоит из двух обмоток – первичной (Lp) и вторичной (Ls) (их чаще называют “первичка” и “вторичка”). К первичной обмотке подводится переменное напряжение, и она создает магнитное поле. При помощи этого поля энергия из первичной обмотки передается во вторичную. В этом трансформатор тесла очень похож на самый обычный “железный” трансформатор.

Вторичная обмотка вместе с собственной паразитной (Cs) емкостью образуют колебательный контур, который накапливает переданную ему энергию. Часть времени вся энергия в колебательном контуре храниться в виде напряжения. Таким образом, чем больше энергии мы вкачаем в контур, тем больше напряжения получим.

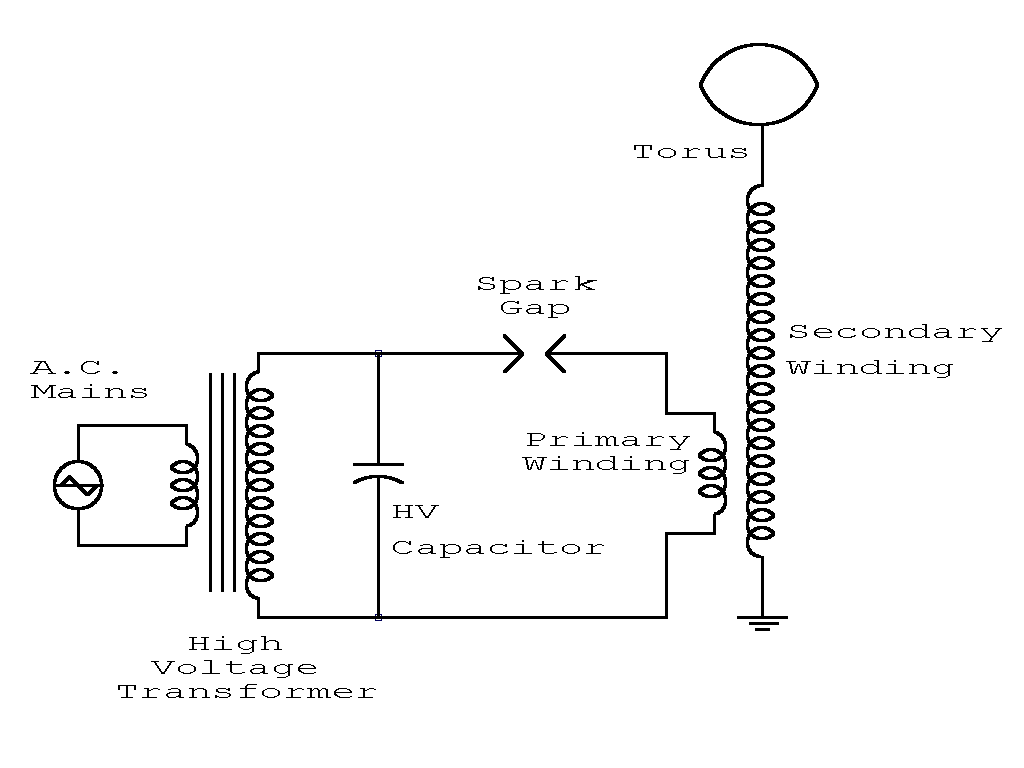

Простая схема работы катушки тесла.

Тесла обладает тремя основными характеристиками – резонансной частотой вторичного контура, коэффициентом связи первичной и вторичной обмоток, добротностью вторичного контура.

Что такое резонансная частота колебательного контура, читателю должно быть известно. Я же подробнее остановлюсь на коэффициенте связи и добротности.

Коэффициент связи определяет, насколько быстро энергия из первичной обмотки передается во вторичную, а добротность – насколько долго колебательный контур может сохранять энергию.

Аналогия с качелями

Для того, чтобы лучше понять, как колебательный контур накапливает энергию, и откуда в тесле берется такое большое напряжение, представим качели, которые раскачивает здоровенный мужик. Качели – это колебательный контур, мужик– это первичная обмотка. Скорость качели – это ток во вторичной обмотке, а высота подъема – наше долгожданное напряжение.

Мужик толкает качели, и, таким образом передает в них энергию. И вот, за несколько толчков, качели раскачались и подлетают так высоко, как это только возможно – они накопили много энергии. Тоже самое происходит и с теслой, только когда энергии становится слишком много, происходит пробой воздуха, и мы видим наши красивущий стример.

Естественно, раскачивать качели нужно не абы как, а в точном согласии с их собственными колебаниями. Количество колебаний качелей в секунду называется “резонансная частота”.

Участок траектории полета качели, на протяжении которого мужик их толкает определяет коэффициент связи. Если мужик будет постоянно держать качели своей здоровенной ручищей, то он раскачает их очень быстро, но качели смогут отклониться только на длину руки мужика. В таком случае говорят, что коэффициент связи равен единице. Наши качели с большим коэффициентом связи — это аналог обычного трансформатора.

Будет интересно Как правильно прозвонить транзистор?

Теперь рассмотрим ситуацию, когда мужик только немного подталкивает качели. В этом случае коэффициент связи мал, а качели отклоняются намного дальше – мужик теперь их не держит. Качели придется раскачивать дольше, но с этим справится даже очень хилый мужик, чуть-чуть толкая их каждый период колебаний. Такие качели и есть аналогом трансформатора Тесла. Чем больше коэффициент связи, тем быстрее во вторичный контур накачивается энергия, но при этом выходное напряжение теслы получается меньше.

Теперь рассмотрим добротность. Добротность – это противоположность трению в качелях. Если трение очень большое (низкая добротность), то мужик своими слабенькими толчками не сможет их раскачать. Таким образом, коэффициент связи и добротность контура должны быть согласованны для достижения максимальной высоты качелей (максимальной длинны стримера).

Так-как добротность вторичной обмотки в трансформаторе Тесла – величина не постоянная (она зависит от стримера), то согласовать эти две величины очень не просто, и поэтому просто подбирают опытным путем. Кратко о принципе работы трансформатора можно посмотреть в видеоролике.
