Картофелесажалка для мотоблока своими руками

Содержание

Самодельная картофелесажалка – существенная экономия ваших средств

Навесное оборудование для различной сельскохозяйственной техники позволяет существенно расширить применение этих агрегатов в условиях сельской местности. Наличие мотоблока или минитрактора (например, российского производства) ещё не говорит о том, что вам под силу будет выполнение абсолютно любых задач на земле.

К примеру, стрижка газонов, либо посадка клубней картофеля будет для вас недоступна без применения дополнительного оборудования.

Во многом, земля обрабатывается именно для посадки в неё картошки, ведь не даром её называют «вторым хлебом». Безусловно, многие привыкли делать посадку картофеля мотоблоком (например, дон), вручную или при помощи картофелесажалки для минитрактора, но можно задуматься об изготовлении картофелесажалки своими руками.

Дело это довольно кропотливое, поэтому нужны определенные знания и умения, прежде чем приступать к работе.

Сами картофелесажалки могут различаться между собой по целому ряду отличительных черт и критерий. Рассмотрим каждую градацию в отдельности.

Итак, картофелесажалки могут отличаться по типу технологического процесса:

Агрегаты, осуществляющие посадку пророщенных клубней. Такие плоды имеют развитые ростки, которые могут прорости уже через 20 дней с момента их посадки в почву.

Картофелесажалки, осуществляющие посадку непророщенных клубней. Безусловно, не у всех есть возможность хранить картофель в правильных условиях, когда ростки формируются в нормальном режиме. Для таких случаев и используются подобные агрегаты.

Картофелесажалки смешанного типа.

Картофелесажалки могут отличаться по количеству рядов:

Однорядные картофелесажалки. Такое устройство соединяется с минитрактором (см. тут), имея в наличии один резервуар для картофеля. Вместимость такого бункера для клубней будет достигать, в среднем, 140 кг.

Более подробно о картофелесажалке однорядной смотрите на видео:

Двухрядные агрегаты. Имеет ту же конструкцию, что и однорядная картофелесажалка.
Оба типа агрегатов используются для высадки картофеля на относительно небольших площадях территории, развивая достаточно высокую скорость – до 15 км/ч. Ввиду того, что они обладают более компактными габаритами, они намного мобильнее, чем 4-рядные аналоги.

4-рядные картофелесажалки. Подобные агрегаты способны высаживать картофель на площади в 2 гектара, примерно за один час работы. Они имеют в наличии бункер, которые вмещает в себя порядка 550 кг клубней, а также обладают четырьмя элементами высадки.

Кроме того, картофелесажалки могут различаться по типу их присоединения к движущему агрегату:

прицепные;
полунавесные;
навесные.

Инструкция по эксплуатации

Рекомендации по использованию картофелесажалок достаточно похожи между собой, отличаясь лишь в незначительных моментах. Нельзя засыпать в бункер для клубней большего количества плодов, чем заявлено в технических характеристиках агрегата. Нельзя перевозить картофелесажалку, загруженную полностью.

Перед началом работы, нужно удостовериться, что колея колес минитрактора и картофелесажалки полностью совпадают.

Нужно производить предварительную подготовку почвы, перед тем, как использовать на ней картофелесажалку. Имеется ввиду, что земля должна быть вспахана, рыхловатой структуры.
После прохождения первого ряда, нужно отрегулировать степень погружения сошников, глубина закладки клубней картофеля, а также расстояние между ними.
Нужно проводить осмотр рабочих узлов агрегата каждые 8 часов беспрерывной работы.
После завершения работ, агрегат нужно привести в нормальное состояние, т.е. очистить его от грязи, остатков растительности и т.д.
Кроме того, нужно произвести осмотр крепежных соединений. При необходимости нужно подкрутить болты, а также проверить состояние колес.
Если вы не будете пользоваться картофелесажалкой какое-то время, то необходимо снизить давление в шинах, а также снять роликовые цепи, которые находятся на высаживающих аппаратах.

Как мы видим, эксплуатация агрегата довольно проста в исполнении, ничем не отличаясь от рекомендаций для прочих технических средств.

Окучивание и уход

Когда появились первые ростки, нужно позаботиться об их окучивании. Этот процесс также можно осуществить с помощью мотоблока. Окучивание замещает прополку картофеля мотоблоком Нева и разрыхляет землю, что способствует защите клубней от низких температур и их согреванию.

https://youtube.com/watch?v=4nnDzp3OBgU

Применяют различные виды окучников, имеющие индивидуальные особенности.

Наименее востребованное устройство, имеющее неизменную ширину захвата. Для посадки картофеля малопригодное.

Окучник, в котором можно изменять ширину, пользуется большей популярностью. Он потребляет большее количество энергии, но является многофункциональным.

В наиболее высокой ценовой категории находится дисковый агрегат. При его использовании увеличивается качество посадки, чему способствует возможность выставлять диски под различными углами.

Также существуют окучники голландского вида. Они экономно потребляют топливо и стоят недорого.

Важно! Категорически запрещается окучивать картошку в жаркую погоду. Это способствует подвяданию клубня и может навредить росткам

Процесс нужно проводить через некоторое время после осадков, чтобы почва напиталась влагой. Это позволит удалить лишнюю траву и сорняки, не повредив побеги.

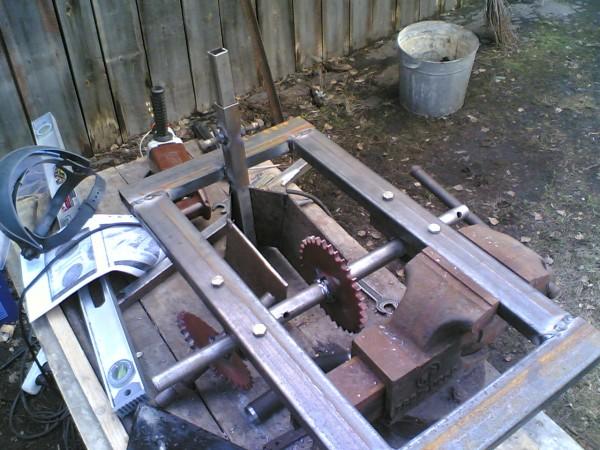

Сборка своими руками

Картофелесажалка должна размещаться на шасси из швеллера с парой лонжеронов, соединяющихся друг с другом тремя поперечинами. Колесная база — это всего два колеса, снабженных грунтозацепами.

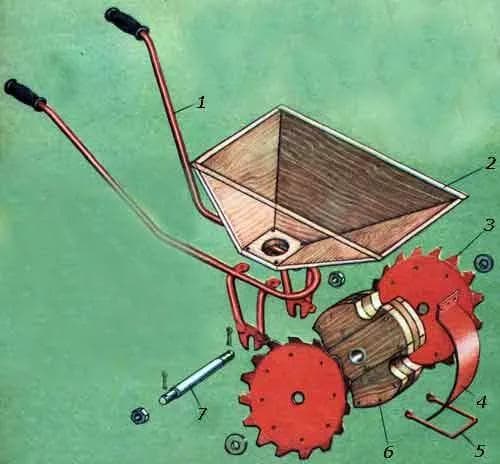

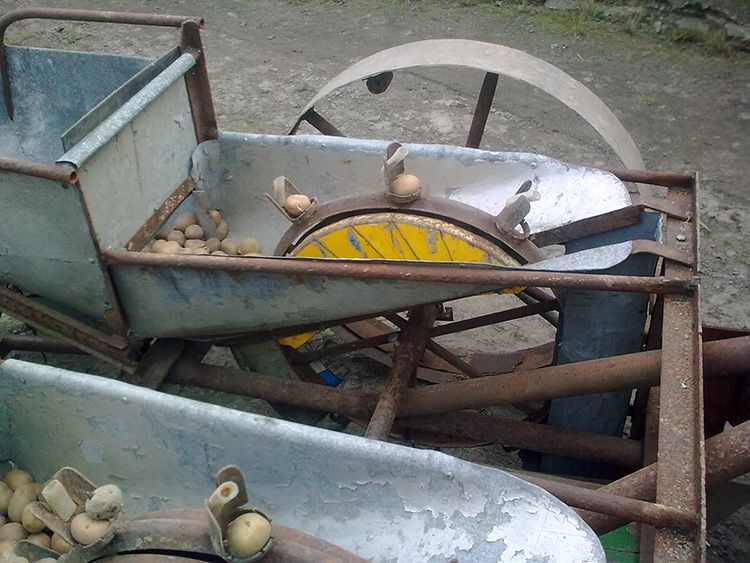

Между колесами располагается деревянный диск толщиной 6 см. У него есть две пары пазов, диаметр которых должен быть настолько большим, чтобы можно было захватывать любые по размеру корнеплоды. Впрочем, вместо деревянного диска с пазами можно использовать шестерни, цепи и лотки для картофелин.

Одним из самых важных и выделяющимся на фоне других элементов мотоблока с картофелесажалкой является бункер, в который загружаются корнеплоды перед началом работы. Эта большая емкость для картофеля располагается над колесами. Изготовить ее можно из металлических листов толщиной в несколько миллиметров, но чаще всего не желающие раскошеливаться на покупку полностью готового аппарата владельцы загородных территорий используют бачок от старой стиральной машинки советского образца.

Если же по той или иной причине был выбран более сложный метод изготовления бункера для корнеплодов, нужно иметь в виду: стенки металлической емкости должны быть наклонными, ведь в этом случае картофелины будут одна за другой скатываться вниз.

Диск с пазами или заменяющая его система шестерней сверху прикрывается специальным щитком. Он нужен для предотвращения случайного выпадения картофелин до их попадания в почву. Рама картофелесажалки должна быть укреплена полосками из стали. Они должны располагаться от проходящей по центру поперечины до арки. Кроме того, необходимо прикрепить металлические уголки и стальные накладки толщиной около 4 мм.

К лонжеронам нужно присоединить опору и подножку, выполненную из стального листа толщиной 5 мм. При определении высоты расположения подножки нужно учитывать рост человека, который будет управлять аппаратом во время посадки овоща. В общем, использование картофелесажалки не должно вызывать никаких трудностей.

Сиденье для управляющего можно выполнить из металлического уголка, тонких досок, поролона и плотной ткани. Уголок следует использовать в качестве каркаса. Сверху к нему присоединяются несколько досок. Для повышения комфортности доски сверху выстилаются поролоном и обтягиваются плотной тканью. Можно также использовать кресло от автомобиля или оставить аппарат без сиденья.

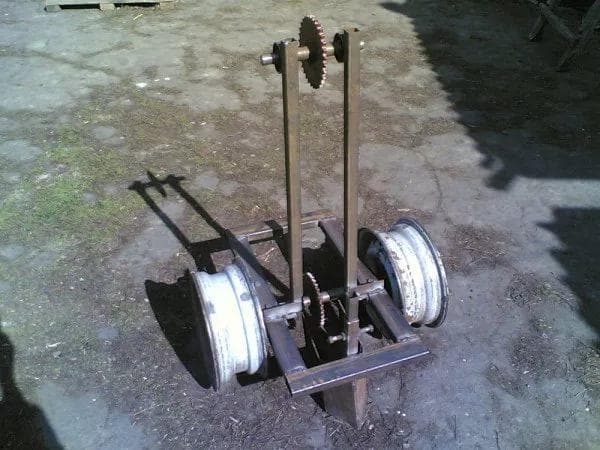

К числу основных элементов картофелесажалки относятся колеса. Изготовить их с нуля довольно трудно, поэтому лучше взять готовые колеса от старой сельскохозяйственной техники. Главное не забывать о том, что они должны быть снабжены грунтозацепами. Каждая из удерживающих колеса ступиц должна иметь пару подшипников. Чтобы защитить их от грязи, следует использовать войлочные прокладки.

Ось к раме прикрепляется с помощью уголков и сварки. Картофелесажалка, изготовленная из металла, имеет большой вес, и поэтому при прикреплении ее к мотоблоку необходимо установить противовес.

Изготовленный собственными руками аппарат для посадки картофеля — это не только значительная экономия денег, но и очень удобное приспособление. Любой человек при его создании будет учитывать именно свои предпочтения. К тому же при эксплуатации самодельную картофелесажалку можно время от времени совершенствовать, снабжая новыми полезными элементами.

Посадка картофеля – трудоемкий процесс, особенно если нужно обработать почву большой площади. Чтобы облегчить задачу, огородники используют мотоблок. С помощью этой техники посадка картошки не забирает много времени, а обработать огород площадью в 5-6 получается за несколько часов.

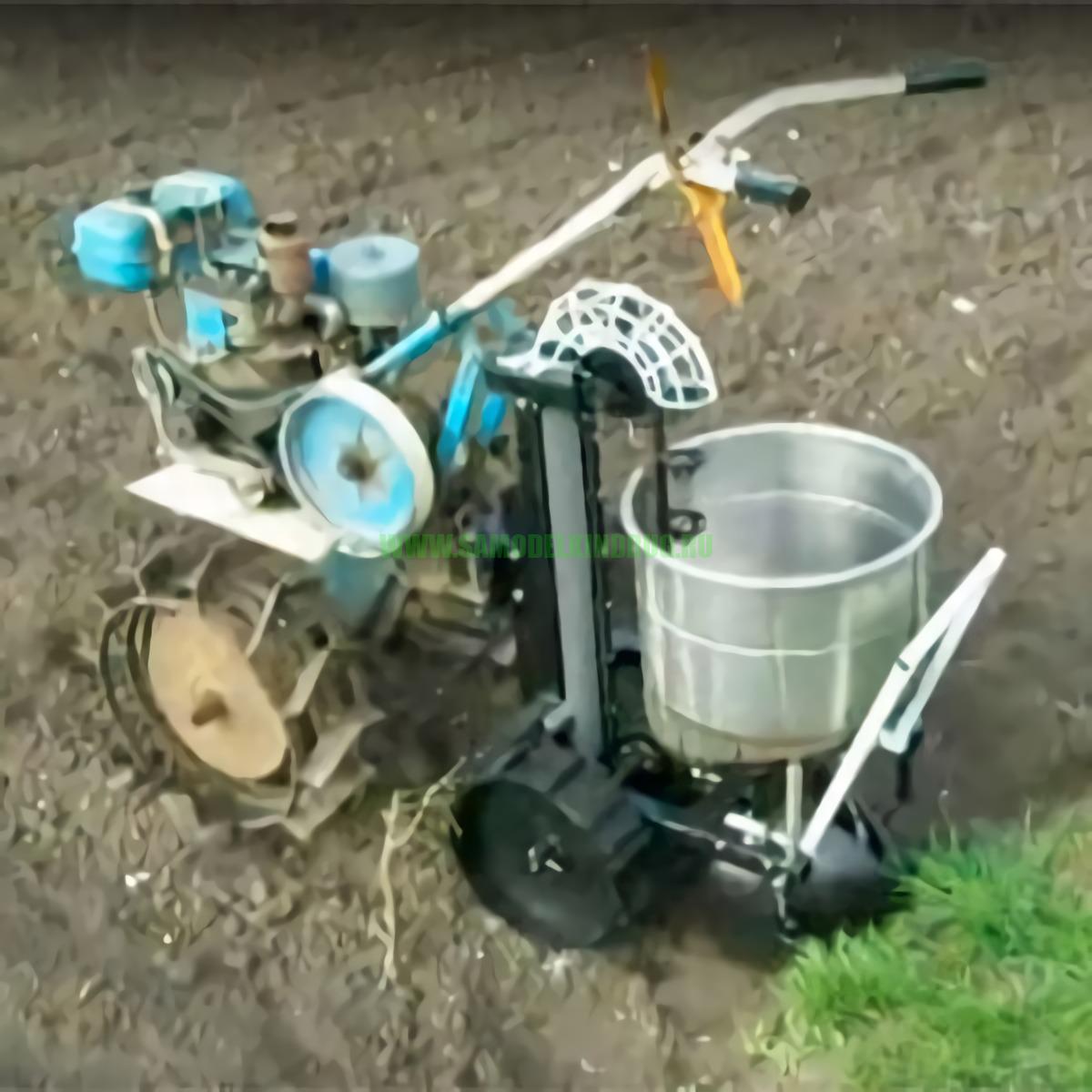

Картофелесажалка для минитрактора и мотоблока

Данное оборудование для посадки картофеля просто незаменимо для фермеров, так как позволяет сэкономить массу времени и труда. Конструкцию можно собрать по своему усмотрению с учетом размеров, чертежей и картинок (имеется в виду количество рядов)

Важно предусмотреть регулировку для расстояния рядов

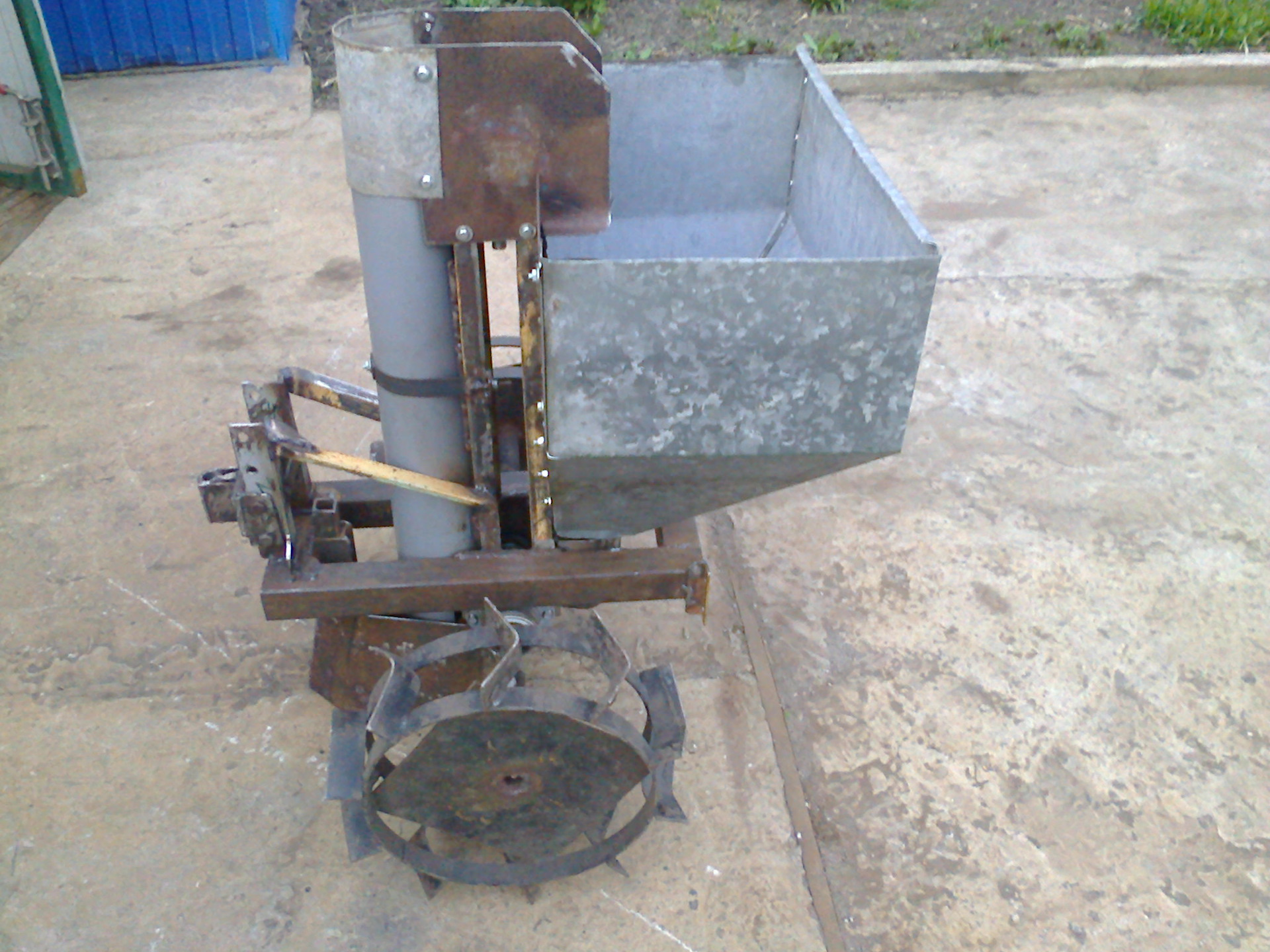

Картинка картофелесажалки для мотоблока Фаворит

Картофелесажалку для мотоблока лучше всего использовать на прежде обработанных поверхностях. Глубина посадки так же должна регулироваться по размерам и чертежам. Навесное оборудование для мотоблоков широко используется для небольших дачных участков и для объемных полей.

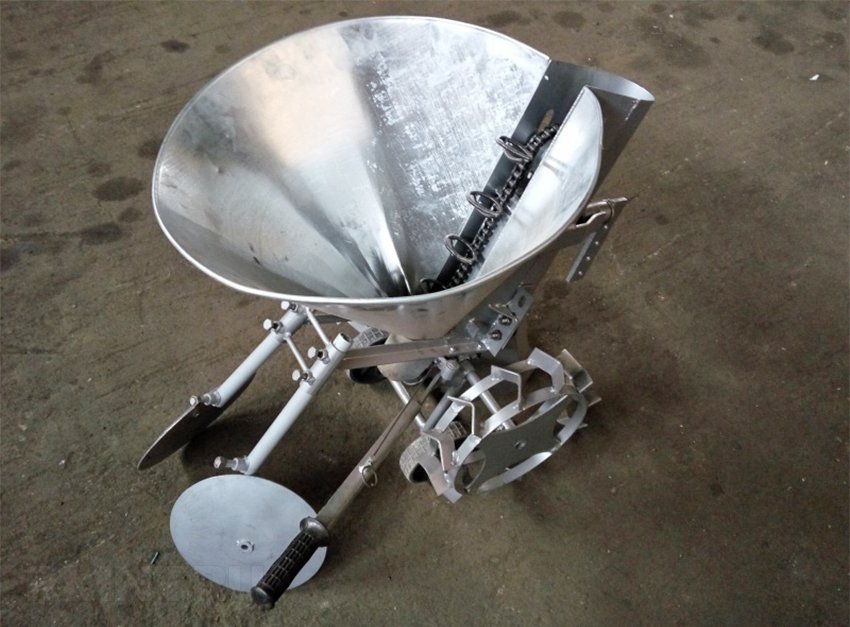

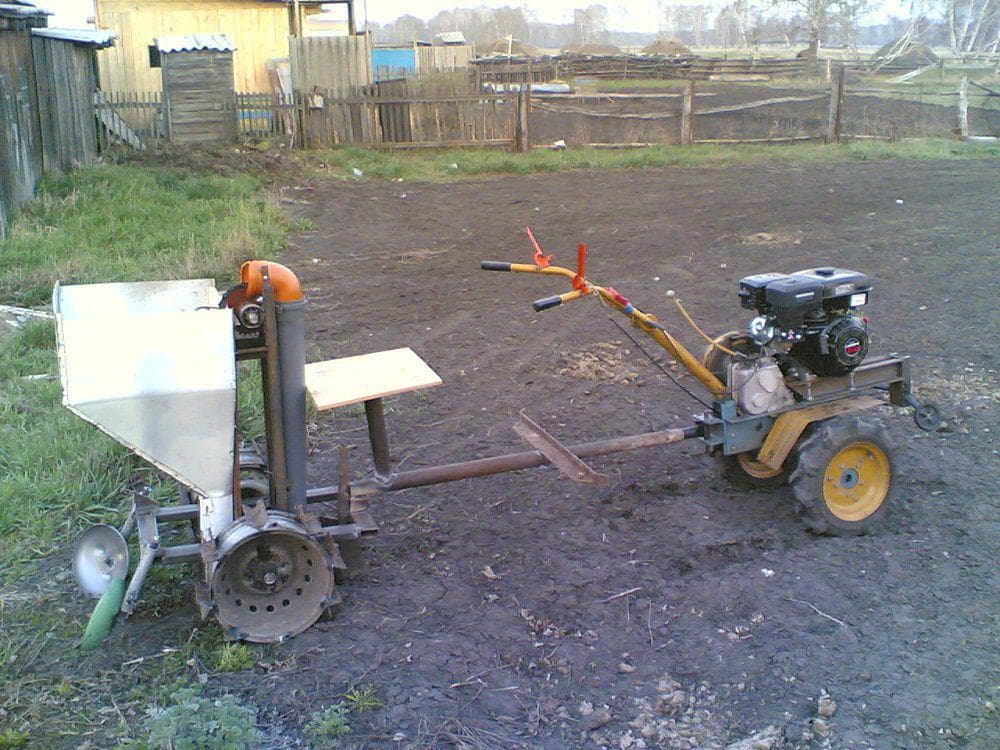

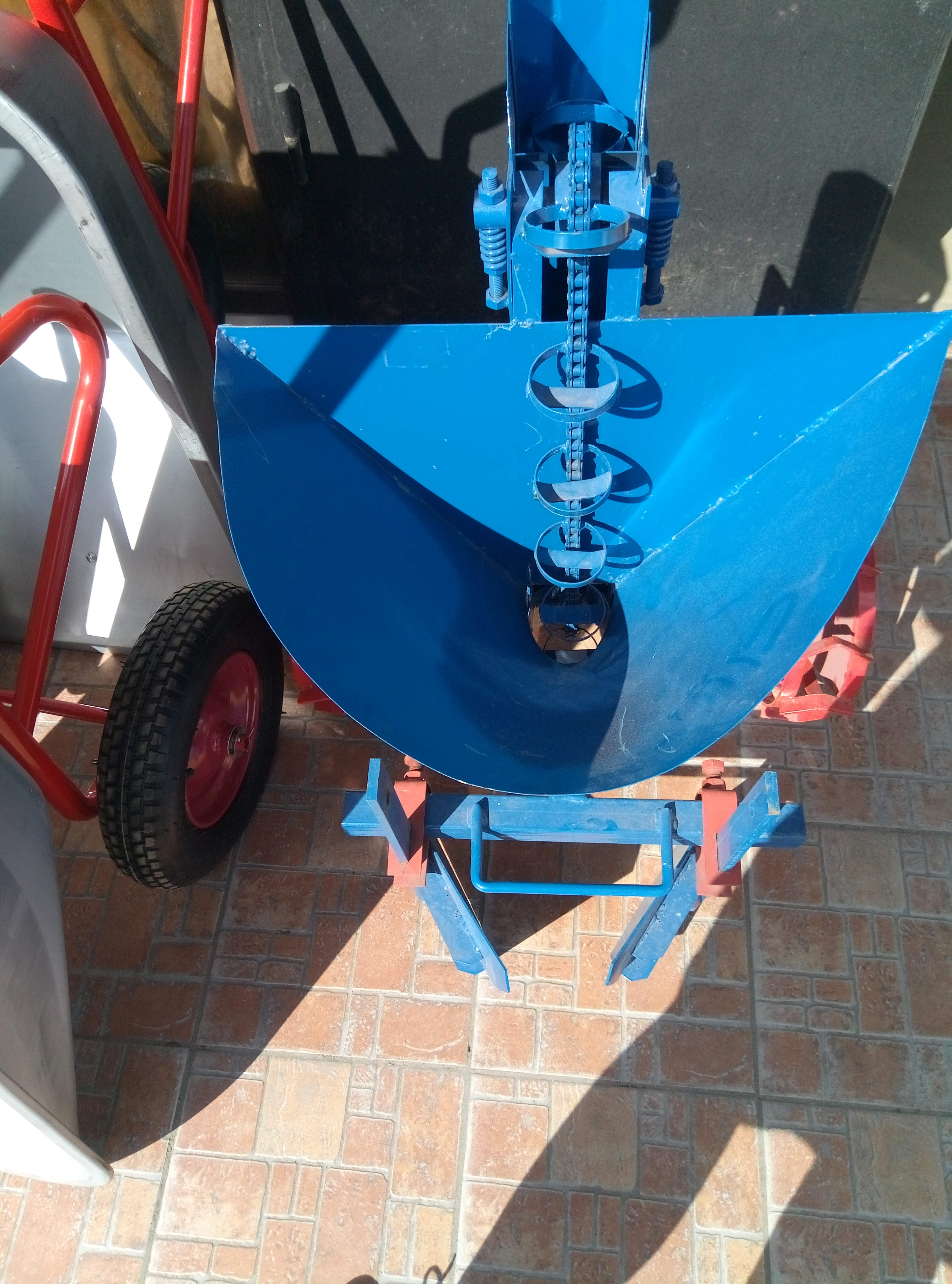

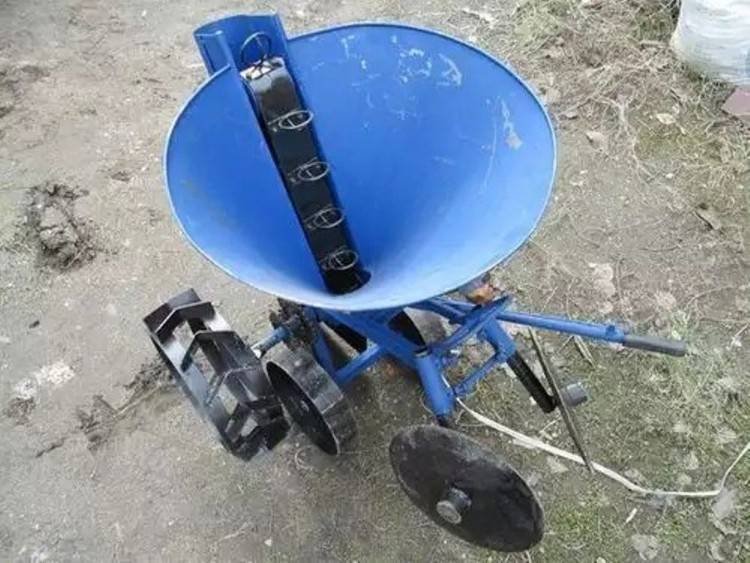

Фото покупной картофелесажалки для мотоблока или минитрактора

Картофелесажалку можно применить не только конкретно для посадки картофеля, с ее помощью легко высаживать и другие овощи, главное, нужно выбрать правильную регулировку. Прежде чем приступать к изготовлению картофелесажалки необходимо сделать чертеж и подробные замеры. Чем бы ни являлся механизм, у него всегда должна быть своя рама, к которой будут крепиться все последующие детали. Иными словами рама – это основа.

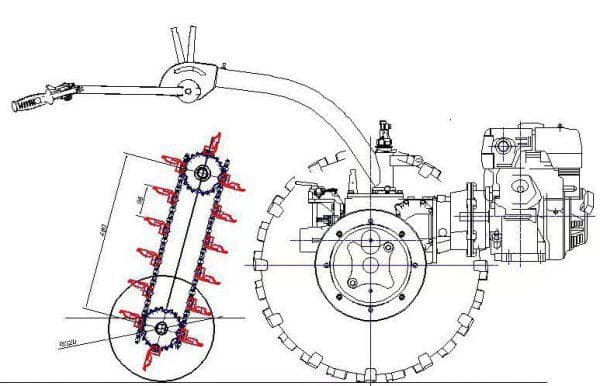

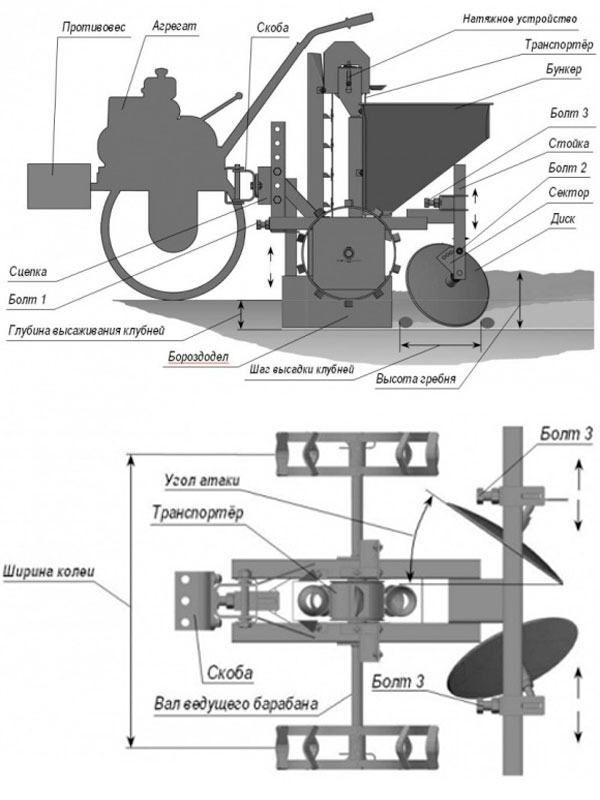

Чертеж картофелесажалки

В случае сажалки, в качестве рамы берется часть стального швеллера, из него делается что-то вроде пары лонжеронов, которые соединяются отрезками стали.
Впереди присоединяется с помощью сварки арка из стали, а так же два кольца, которые послужат в качестве крепления нижней тяги.
По бокам рамы крепятся пластинчатые опоры, которые будут семявыводящим механизмом.
После всего сделанного стоит закрепить раму стальными полосами.
Арку можно укрепить с помощью косынчастой накладки из стальных листов. Их стоит вырезать в форме треугольника.
Бункер цепляется к кронштейну при помощи болтов.

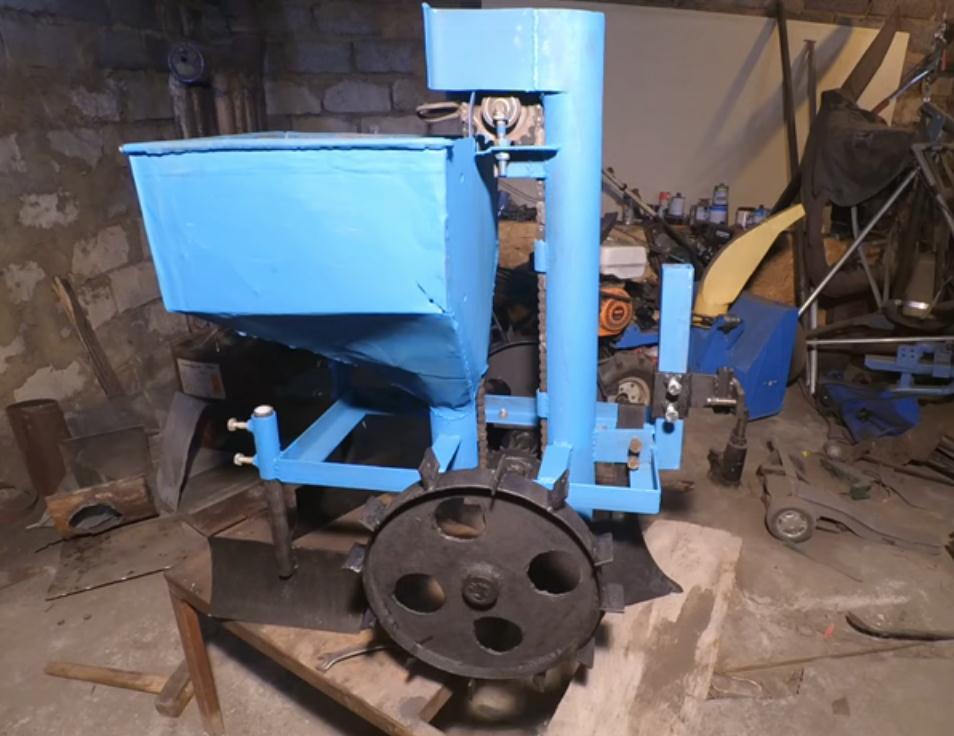

Картинка картофелесажалки для мини трактора

Как сделать бункер для картофелесажалки

Для того чтобы изготовить вместилище для сыпучих материалов, нужна фанера толщиной примерно 1 мм. Вырезать детали нужно лобзиком по чертежам, картинкам или готовым шаблонам. Затем все обрабатывается олифой. Уже готовое изделие можно покрасить краской, но стоит учитывать, что она должна быть водостойкой. Внутреннюю часть бункера стоит застелить резиной, это поможет избежать деформации клубней.

Чертеж картофелесажалки

Затем к раме присоединяется болтами держатель. Ось должна состоять из трубы. При выборе смотрите, чтобы у нее были утолщенные стены, так как раме придется брать на себя немалые нагрузки. Когда механизм будет полностью собран, нужно будет заварить штифты.

Смотрите видео: Картофелесажалка своими руками для мотоблока

Картофелесажалка для мотоблока своими руками собрана. Надеемся, что размеры, чертёж, картинки и видео помогут вам правильно собрать навесное оборудование для минитрактора или мотоблока любой модели. Облегчите себе ведение фермерского хозяйства, изготовив дополнительные приспособления самостоятельно.

Посадка картофеля обычным и двухрядным окучником

Окучники для мотоблоков бывают нескольких видов:

однорядные, формирующие за 1 проход только одну борозду;
двухрядные, формирующие за 1 проход две борозды;
дисковые.

Устройство и принцип работы перечисленного оборудования во многом схожи, т. к. все окучники предназначены для выполнения одной и той же задачи.

Поэтому такое навесное оборудование рекомендуется использовать на легких грунтах. Посадка картофеля мотоблоком с окучником выполняется в несколько этапов:

Устанавливают на колеса грунтозацепы.
Разворачивают крылья окучника в соответствии с выбранной шириной колеи.
Проходят по участку, формируя борозды с гребнями.
В углубления укладывают картофелины, располагая их на расстоянии 20-25 см друг от друга.
Снимают грунтозацепы.
Разводят крылья окучника на максимально возможное расстояние.
Проходят между рядами, засыпая борозды грунтом.

Сажать картофель мотоблоком двухрядным окучником немного сложнее. Но так же, как и в случае с однорядным, перед началом работ переоснащают агрегат:

устанавливают грунтозацепы;
присоединяют сцепку;
крепят навесные механизмы.

Следующий шаг — настройка двухрядного окучника

Важно найти правильное расстояние между рабочими частями оборудования. Стандартно это 60-65 см, т

е. ширина будущей грядки. При нарезке борозд каждый окучник должен находиться ровно в середине междурядья. Дальнейшая работа состоит в укладывании в углубления клубней с последующей засыпкой борозд.

Советы и предупреждения

Перед сборкой картофелесажалки нужно убедиться, что вес созданной конструкции не доставит неудобства во время работы. Устройство не должно быть тяжелым и усложнять посадку картофеля своими руками. Элементы конструкции (клапан, подножки, ручки) лучше варить с помощью сварочного аппарата. Крепление составляющих оборудования болтами, саморезами будет тоже прочным, но они торчащими концами внутрь корпуса образуют препятствия проходу клубней картофеля.

Огородники снабжают механизм клапана еще зацепом, чтобы контролировать ногой процедуру открытия и закрытия. Садоводы придумывают разные самоделки. Одна из них, это двухколесная тележка. Наверху которой располагается короб для подготовленных картофелин. Внизу находится устройство для равномерной подачи паслена между двумя колесами. Телега едет над бороздой и в результате движения через одинаковые промежутки выкидывает клубни картофеля. Сзади расположен щит, который засыпает канавку, но для такой процедуры потребуется двойное усилие.

Еще умельцы придумали аппарат, называемый комбайн-лопатой. Он состоит из двух рукояток, которые сближаются и отдаляются друг от друга. Таким образом, открывается и закрывается контейнер, имеющий конусообразную форму, в который помещается паслен для посадки. В закрытом виде он углубляется в почву, после рукоятки сводятся вместе, и происходит раскрытие, картофель оказывается в земле. Это удачный вариант, однако, приходится наклоняться и класть в конус по одному клубню каждый раз.

Изготовление сажалки своими руками

Создание агрегата начинается со сбора всех необходимых материалов, запчастей и инструментов. А также подготовки площадки, где будут проводить сварочные и другие работы.

Материалы и инструменты для изготовления

Сооружение картофелесажалки — дело непростое. Но домашним мастерам не составит труда сделать подобную технику. Для этого придётся собрать следующие детали:

металлический уголок или профильная квадратная труба для рамы;
ось с подшипниками для грунтозацепов;
две шестерни и цепь для транспортёра;
стальная проволока на 5—6 мм;
любой конусный бункер или смастерить самому из жести;
грунтозацепы (их делают из маленького газового баллона).

И также понадобятся инструменты:

болгарка с набором отрезных дисков;
сварочный аппарат постоянного тока с электродами;
дрель, свёрла по металлу;
прочий набор слесарного инструмента.

Теперь можно приступать к сборке, следуя инструкции и советам умелых мастеров.

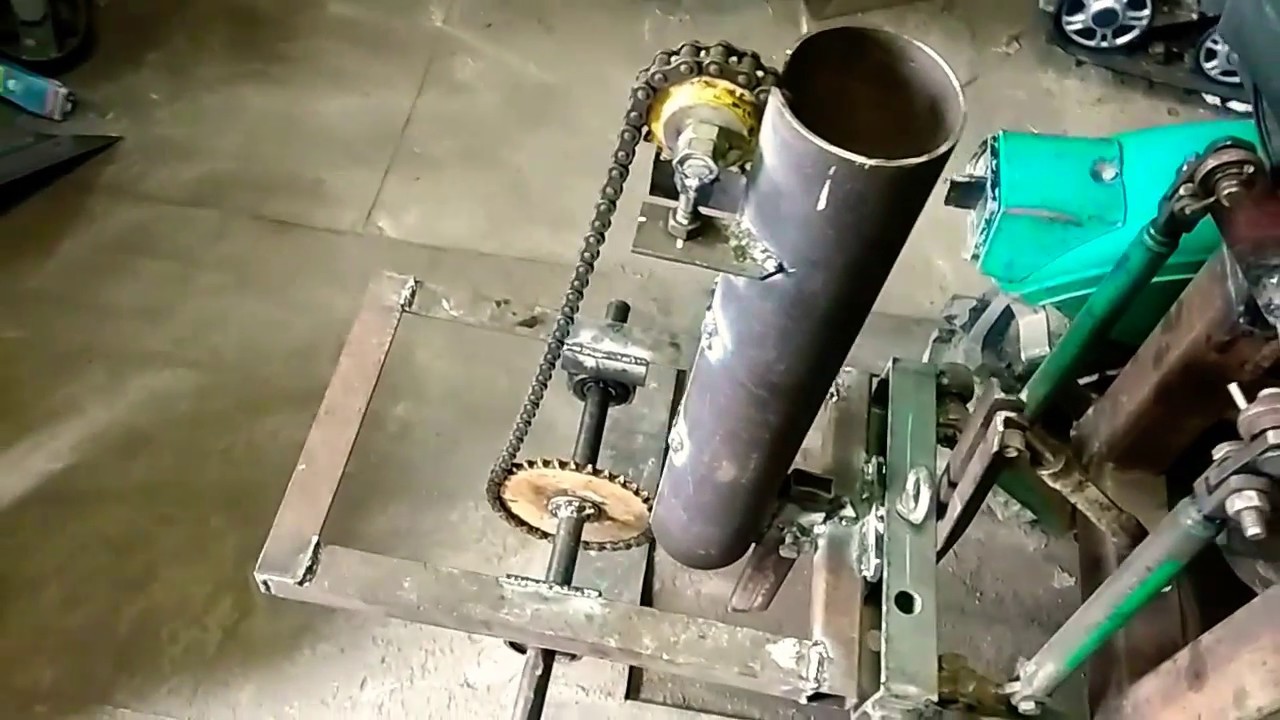

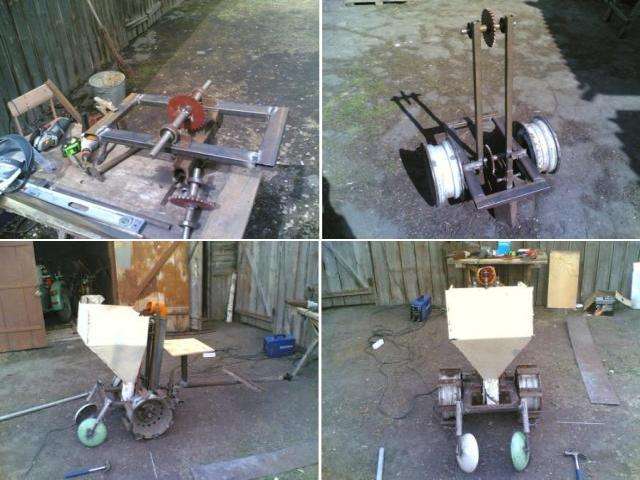

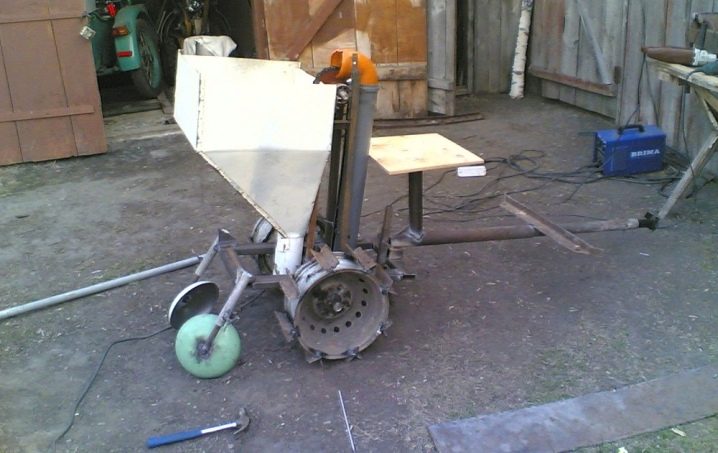

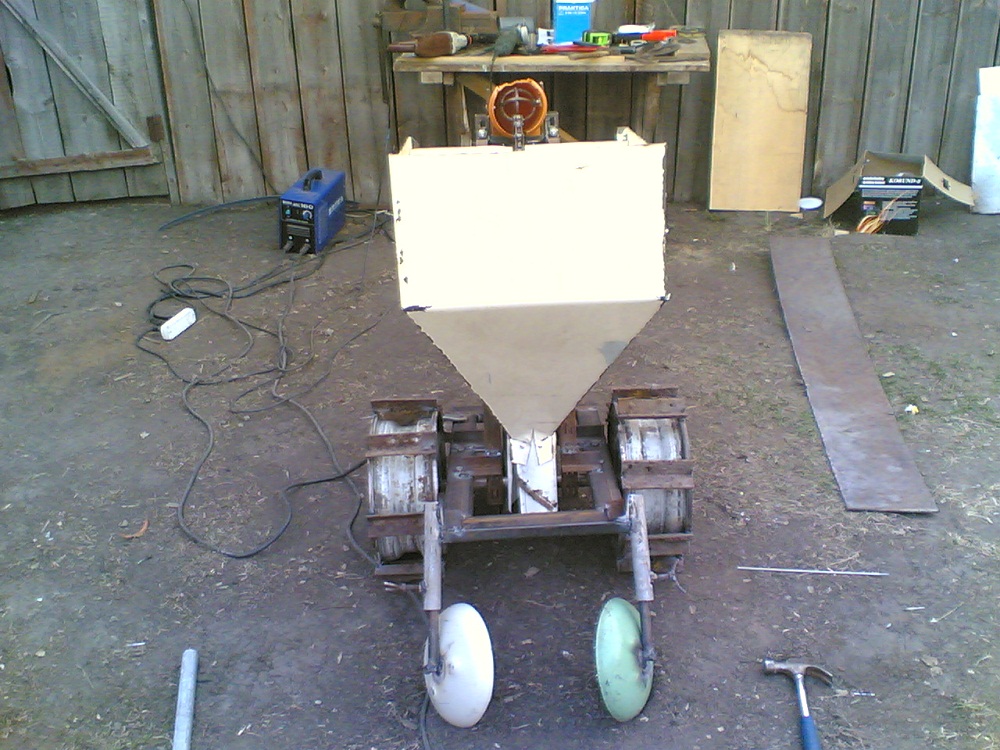

Пошаговая инструкция по сборке

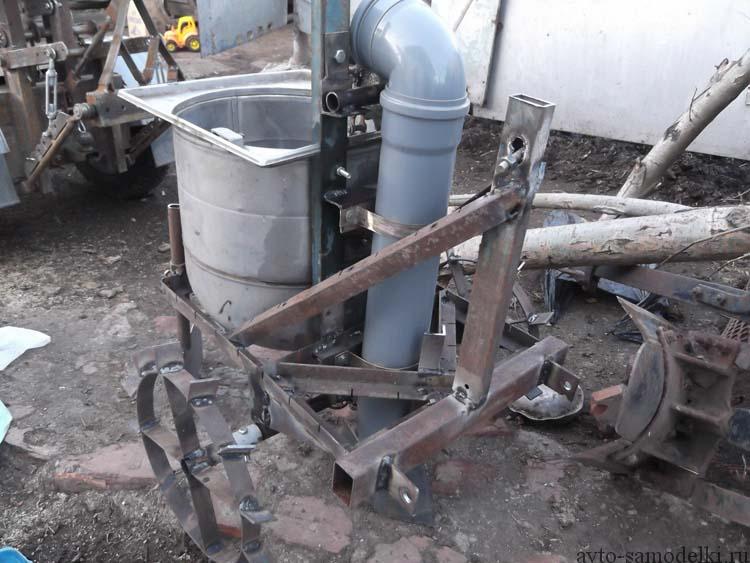

Чтобы сделать картофелесажалку своими руками, чертежи, необходимые схемы и подробные размеры должны быть заранее подготовлены

Важно знать порядок работ:

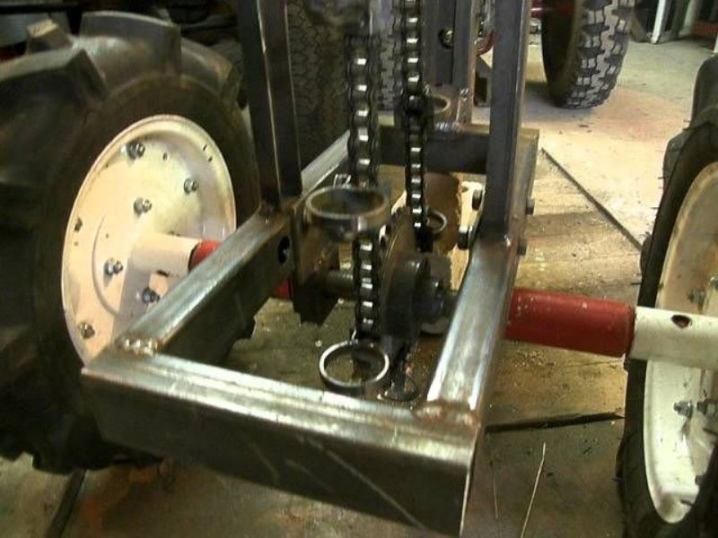

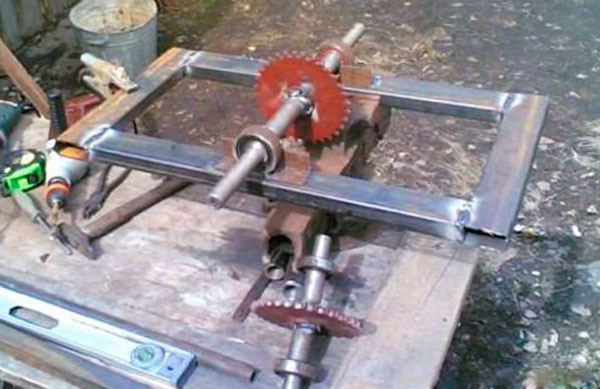

Конструируют раму. Её сваривают габаритом 60 x 30 см из профильной трубы. Затем на неё монтируют ось со звёздочкой. Это будет основной привод сажалки.
Изготавливают грунтозацепы. Их часто делают из газового баллона. Его разрезают по кругу и получают два кольца шириной по 8—10 см. Затем на них наваривают ступицы и крепят к оси посредством шпилек. Колёса должны быть съёмными.
Мастерят бункер. Его изготавливают из листовой жести толщиной 1 мм или берут готовый от старой стиральной машины. Ёмкость должна вмещать примерно 30—40 кг картошки.

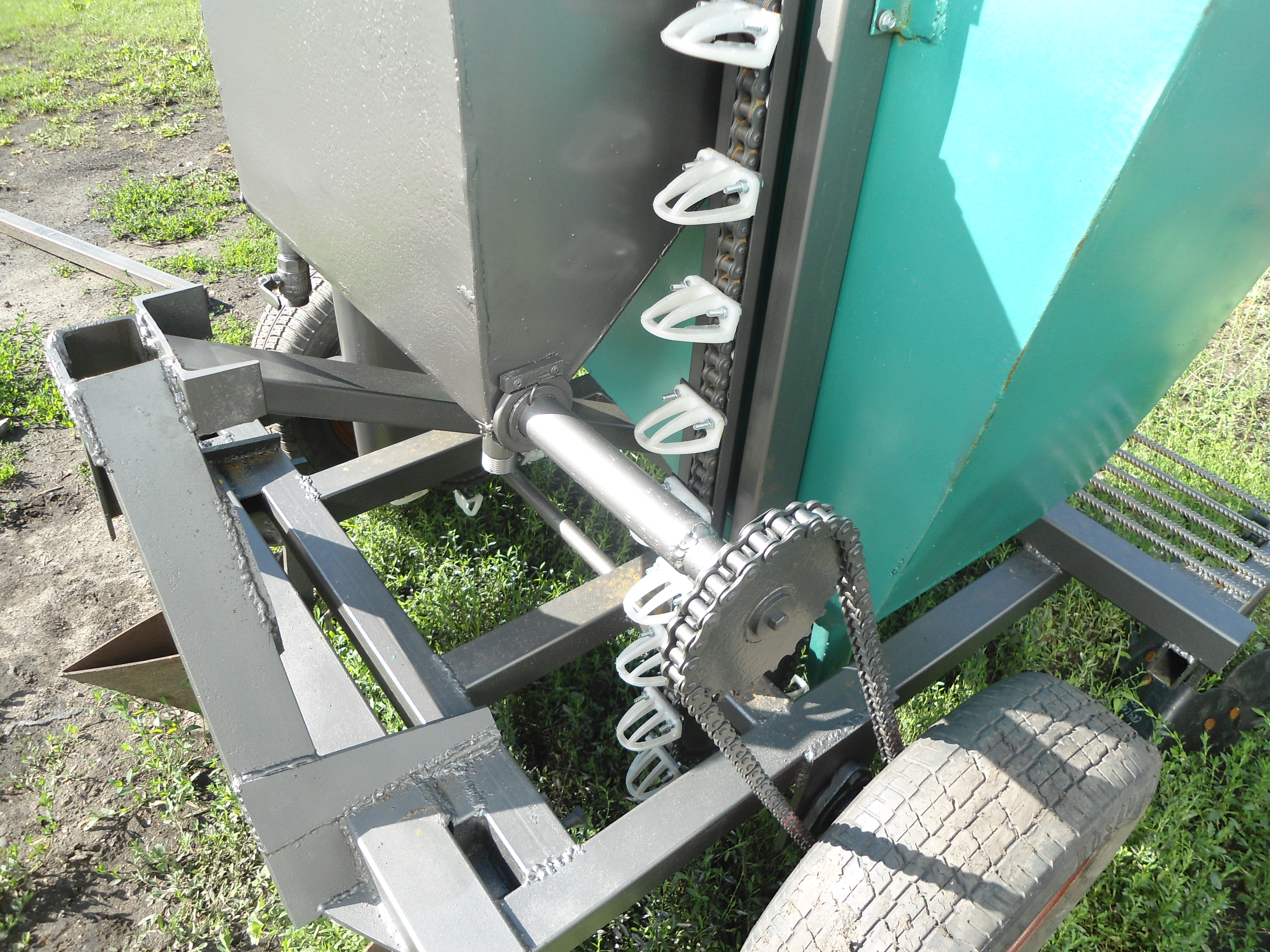

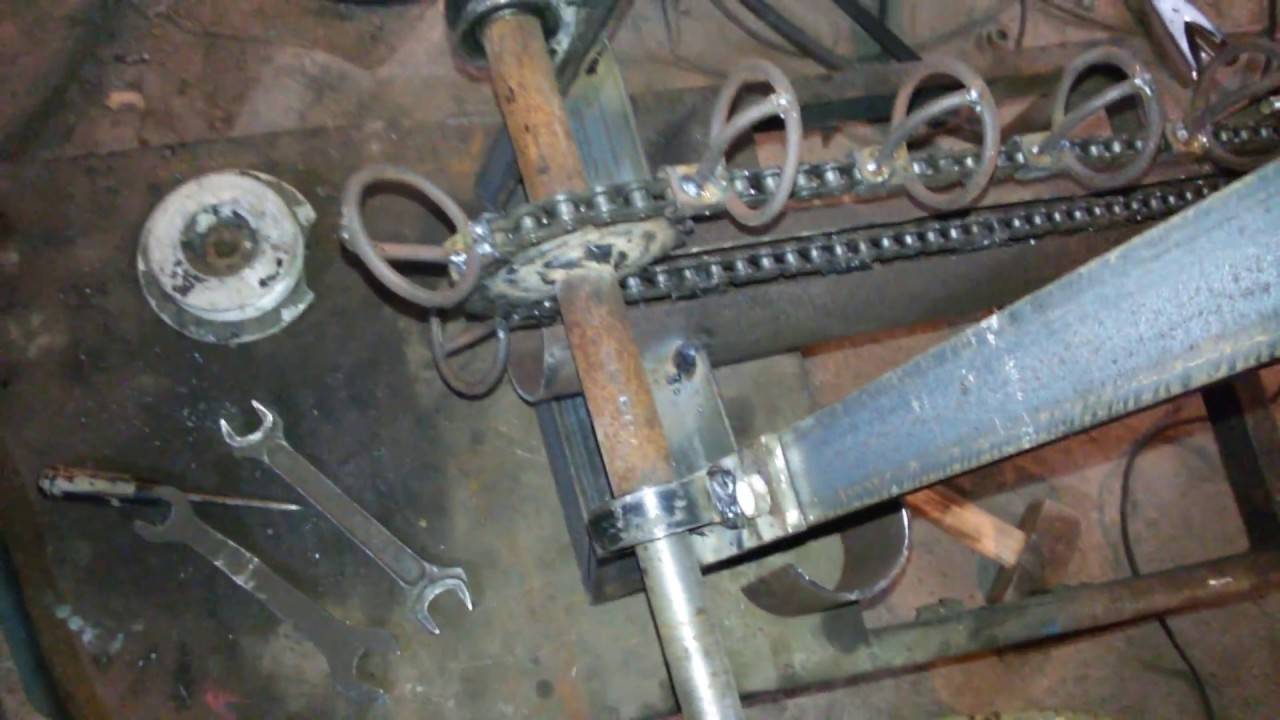

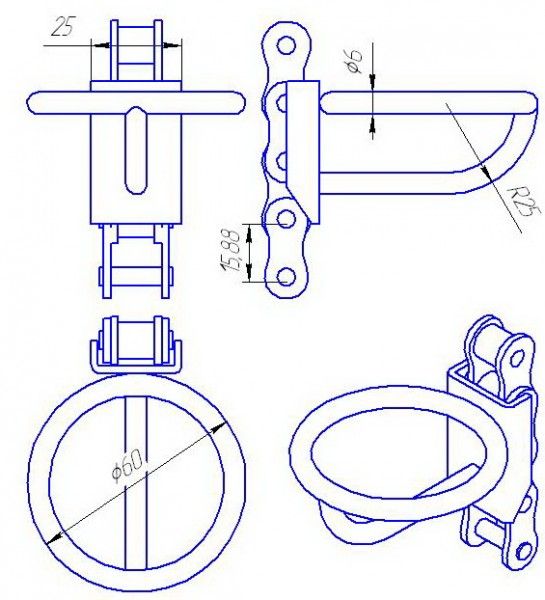

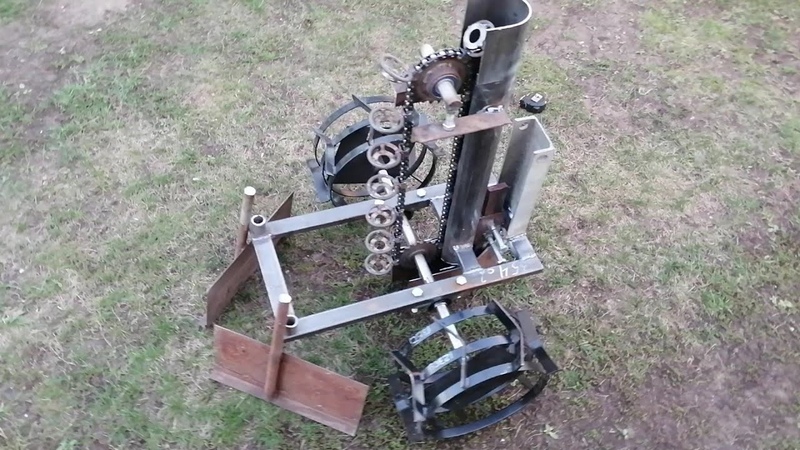

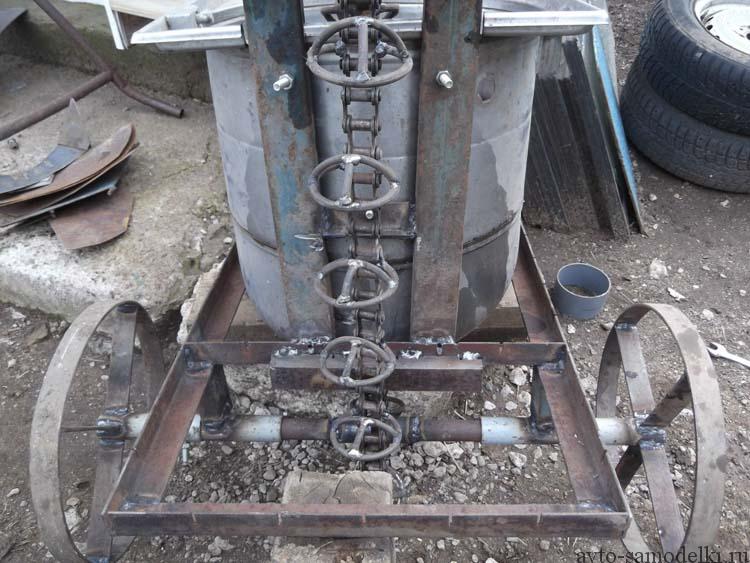

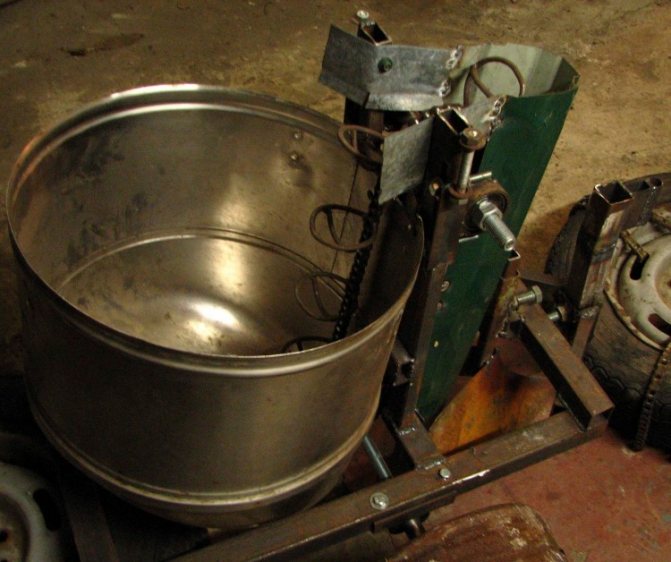

Делают транспортёр. Он представляет собой цепь с наваренными ячейками диаметром 5—6 см.

Их делают из стальной проволоки и приваривают через каждые 8—9 звеньев, что позволяет укладывать клубни на расстоянии 30—40 см друг от друга в одном ряду. Затем крепят выгрузную трубу диаметром примерно 100—120 мм. По ней корнеплоды поступают непосредственно в борозду, поэтому нижний край трубы должен соприкасаться с бороздоделом. Теперь действуют так:

Устанавливают крепление к мотоблоку. Его мастерят из швеллера или уголков. Этот узел должен регулироваться по вертикали для удобства сцепки с мотоблоком.

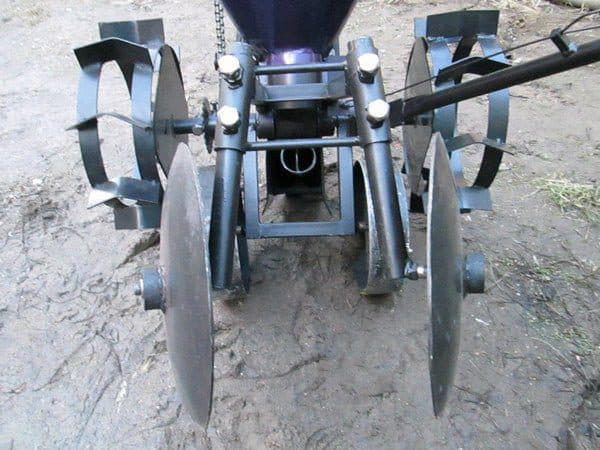

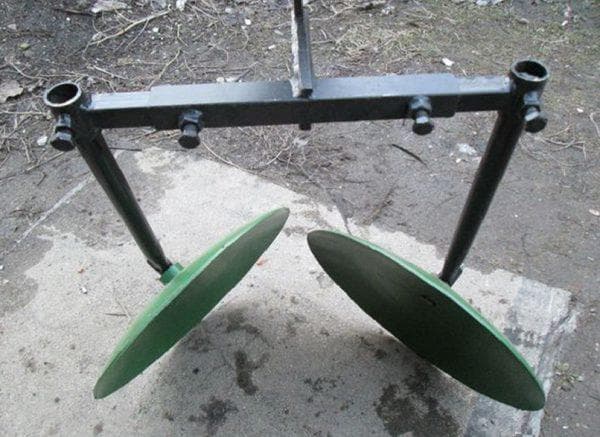

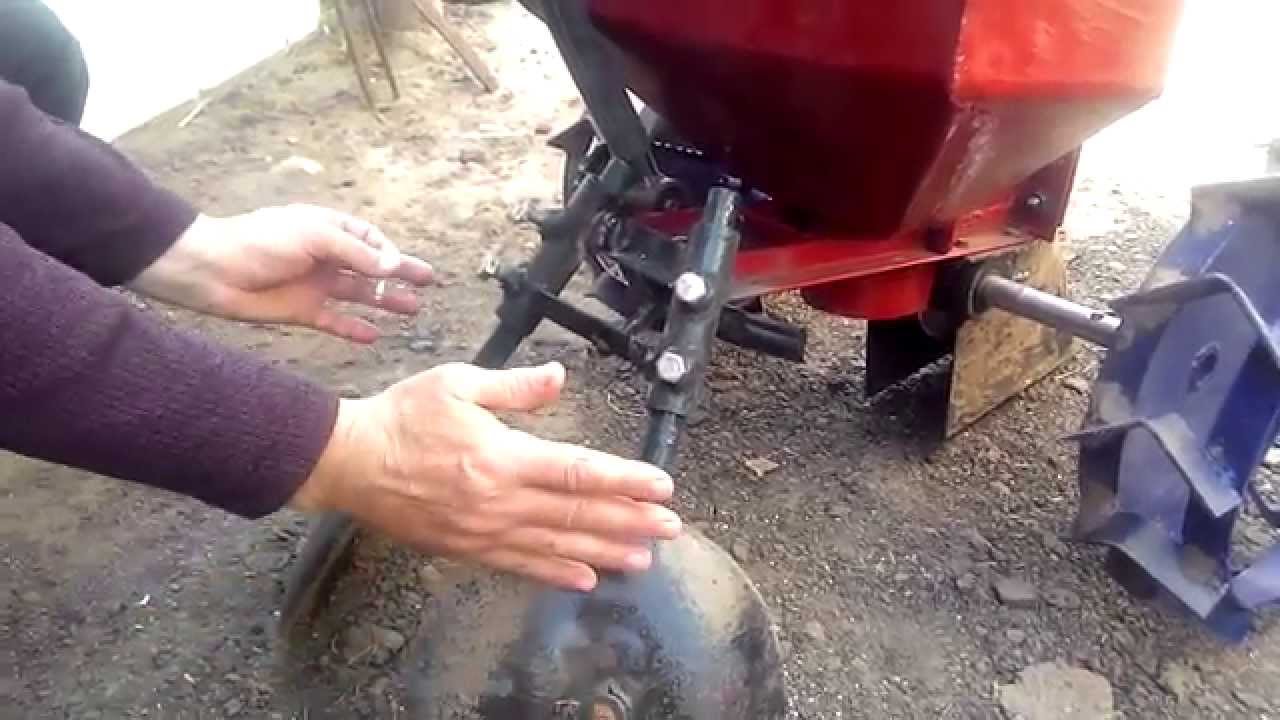

Крепление окучника для засыпки лунок. Позади рамы устанавливают два диска, с помощью которых осуществляется укрывание картофелин почвой. Это приспособление напоминает обыкновенный окучник с регулируемыми углами поворотов.

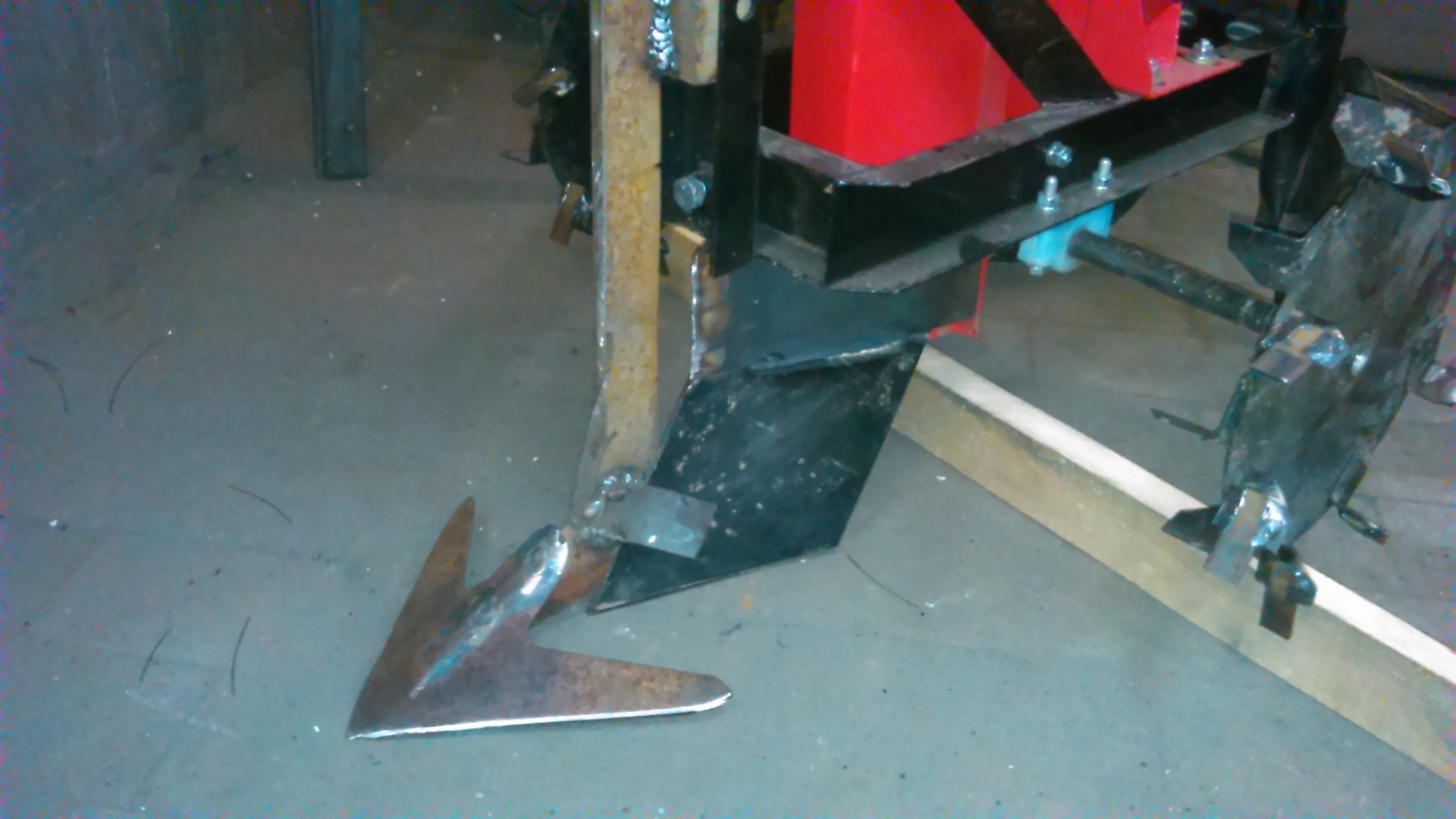

Устанавливают плуг для создания борозды. Его крепят к трубе транспортёра. Он работает по принципу рала, то есть рыхлителя почвы. Его мастерят сами или применяют плужок от сельскохозяйственных культиваторов. Задача плуга — делать борозду для укладывания картофелин.

Таким образом, вся посадка картофеля производится автоматически и только за счёт вращения колёс сажалки. Иногда отдельные умельцы добавляют ещё бункер для удобрений, который дозирует подачу вещества в лунку.

Точно так же изготовляют картофелесажалку для минитрактора своими руками. Чертежи её широко представлены на сайтах самодельщиков. Как правило, она двухрядная, и поэтому имеет два бункера и два транспортёра. Принцип работы абсолютно аналогичен однорядной сажалки. Её мастерят как навесную, так и прицепную. Для среднего мотоблока она тяжеловата, так как в ёмкости загружают свыше центнера картошки. Её производительность позволяет сделать посадку клубней на 30 сотках за 1—1,5 часа работы.

https://youtube.com/watch?v=hSGLQiedgsM

Дополнительные советы и предупреждения

Вообще, процесс посадки картофеля при помощи самодельной картофелесажалки выглядит следующим образом:

В резервуар для клубней засыпается картофель. Сверху нужно положить пару мешков с картошкой, чтобы не терять времени, когда клубни в бункере закончатся.
Один человек садится на сиденье, расположенное на картофелесажалке, а второй – либо на минитрактор, либо на мотоблок (см. тут).
Движение должно осуществляться со скоростью не более 1 км/ч.
Человек, сидящий на картофелесажалке, попеременно кидает клубни в клубнепроводы, расположенные по обеим сторонам.
После попадания клубней в лунки, их нужно засыпать землей. Именно для этого и конструировались диски, которые заделывают лунки землей, совершая вращение.

Можно менять глубину снятия верхнего слоя почвы, которое производят данные диски. Для этого нужно:

Отрегулировать стремянки, осуществляющие прижатие опоры к стойкам, ослабив их.
Можно немного изменить сам угол, под которым расположены данные диски. Для этого нужно немного повернуть их в нужную сторону.

После завершения процесса посадки, остается убрать те следы, которые оставили мотоблок и картофелесажалка. В этом случае, нам помогут разрыхлители, т.е. культиваторные лопасти, расположенные на стойках. Кстати, степень их погружения в землю также можно отрегулировать.

Самодельная картофелесажалка с подробными размерами может стать прекрасным способом сэкономить свою средства, которые неизбежно были бы, если приобреталась картофелесажалка в специализированном магазине.

Учитывая, что средняя стоимость данного агрегата составляет порядка 15 тысяч рублей, то эта экономия выглядит особенно оправданной. При этом, особых затрат на необходимые материалы при изготовлении нет, ведь комплектующие используются от старых, отслуживших свое агрегатов.

Как сделать картофелекопалку для мотоблока своими руками: видеоинструкция

Посадив картошку, надо готовиться к ее выкапыванию. Чтобы не делать это руками, стоит изготовить специальную копалку для мотоблока, которая поможет без особых усилий собрать урожай картофеля. Предлагаем познакомиться с процессом создания подобного приспособления

Картофелекопалка облегчает процесс сборки урожая

Самодельная картофелекопалка для мотоблока: особенности создания

Если вы решили самостоятельно собрать картофелекопалку для мотоблока своими руками, стоит сначала определиться с ее конструктивными особенностями. Такие приспособления могут быть:

простыми, поднимающими клубни наверх с помощью зубцов или стержней. Могут устанавливаться на любой мотоблок;
вибрационными.

Предлагаем посмотреть видео, в которых рассказывается, как можно изготовить самодельную картофелекопалку для мотоблока:

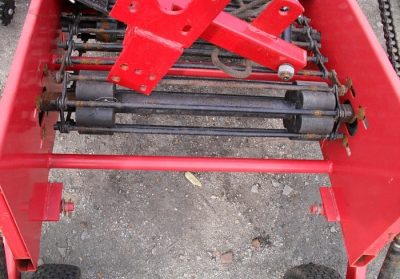

Транспортерная картофелекопалка для мотоблока: конструктивные особенности

Это приспособление вибрационного типа. Транспортерная картофелекопалка для мотоблока оснащается специальной решеткой, через которую осуществляется просеивание грунта. Лемех, устанавливаемый спереди, прорезает грунт и поднимает его наверх вместе картофелем. После отсеивания ботвы и грунта клубни отбрасываются на землю.

Транспортерная модель позволяет очистить клубни от грунта

Инструкция

Многие задаются вопросом – как сделать картофелесажалку своими руками, чертежи которой находятся в интернете? Действительно, в сети есть достаточно рекомендаций с подробным описанием и размерами, следуя которым, можно изготовить достаточно работоспособный агрегат.

Алгоритм действий, в таком случае, будет примерно следующим:

Начинать нужно конечно же с изготовления рамной конструкции, на которую будут крепиться остальные составляющие. Для этого нам понадобятся швеллеры номер 8, из которых сваривают два продольных лонжерона, соединенные между собой тремя поперечными полосами стали.
Впереди конструкции нужно приварить арку с вилками крепления, идущими к центральной тяге.
Усилит раму можно двумя стальными балками наклонного типа, которые нужно закрепить второй стороной к середине арки. Далее нужно закрепить опору подседельника, сделанного из уголка 5x5x0,5 см. Крепим его к лонжерону собственноручно.
К наклонным балкам нужно приварить кронштейн пластичного типа. Именно к этим балкам будет присоединен резервуар для картофеля.
Для резервуара нам понадобится обычная фанера, толщина которой будет составлять примерно 12 мм.

Вырезаем все стороны бункера, а затем крепим их между собой стальными углами. Кстати, не лишним будет обработать короб олифой для защиты его от воздействия влаги.

Внутри резервуара можно установить резиновые листы, чтобы картофель не повреждался об его стенки во время движения. Далее крепим бункер к кронштейну, с помощью двух болтов.
Далее нужно закрепить к нижней части рамы колесную ось и рыхлитель. В принципе, можно посмотреть чертежи картофелесажалки, сделанной своими руками, для большей наглядности.
Колесная ось представляет собой конструкцию, сделанную из различных частей. За основу можно взять обычную трубу из стали, на концах которой нужно установить цапфы. Здесь точные размеры дать сложно, в зависимости от того, какой диаметр трубы вы используете.
Поэтому, цапфы нужно подогнать под эти размеры на токарном станке.
В стальной трубе нужно просверлить отверстия, в которые будут установлены специальные штифты с шипами. В конце их нужно обязательно заварить.
Колесную ось нужно закрепить при помощи прижимов из стали, с помощью болтов М16 в количестве 4 штук.
В качестве колесной базы можно использовать колеса от старой техники сельхоз назначения. Если таковые отсутствуют, то нужно немного потрудиться в этом плане.
На колеса нужно приварить ступицы, на которых потом нужно насадить по паре подшипников. Далее насаживаем подшипники на шипы, защищаем прокладкой из войлока, чтобы излишне не загрязнялись.
Детали, держащая рыхлители, представлена в виде квадрата из стальных штанг, сваренных между собой. По концам квадрата нужно приварить обоймы из листовой стали 6 мм. Внутри них будут расположены стойки культиваторных лопастей.

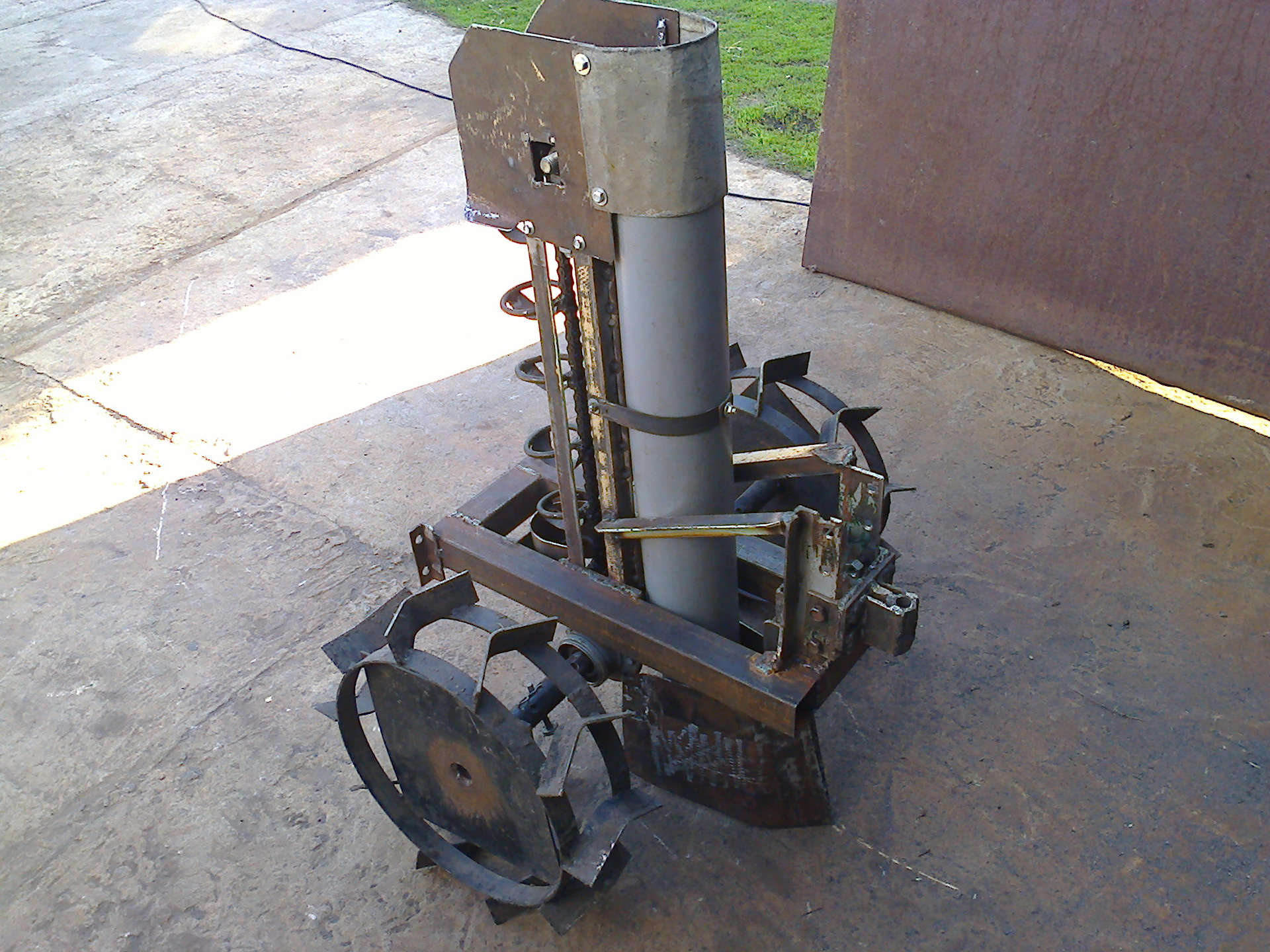

Сеятель для данного агрегата изготавливается из стальной трубы, диаметр которой составляет 100 мм. При этом, толщина стенки трубы должна быть не менее 3 мм, чтобы конструкция не гнулась в процессе работы.
Снизу трубы приваривается бороздорез, изготовленный из листовой стали толщиной 6 мм.
Обязательно нужно присоединить к раме сиденье для человека, а также подставку для ног. Сама рамная конструкция сиденья изготавливается из уголков, сваренных между собой. Сиденье можно сделать из обычных досок, которые обтягивают чем-нибудь мягким – поролоном, к примеру.
В принципе, размеры самодельной картофелесажалки указаны приблизительно, на основании конкретного случая. В любом случае, данная схема рабочая, поэтому можно смело конструировать агрегат, опираясь на данные параметры.

Подобным образом изготавливается и самодельная картофелесажалка для Т 25, ведь нет определенного значения от того, что будет выполнять роль основной тяги – мотоблок или минитрактор. Конечно, различными будут показатели мощности, но сама конструкция картофелесажалки практически идентичная.

Посадка картошки самодельной картофелесажалкой

Сначала почву нужно вспахать и проборонить, при возможности увлажнить. После формируются гребни. Навес состоит из бороздела для поступления картофеля в грунт и дискового окучника для засыпки лунок. Мотоблок комплектуется грунтозацепными колёсами и картофелесажалкой.

Перед тем, как сажать картошку мотоблоком, нужно настроить соответствующие параметры:

глубину борозды, которая формируется;
ширину между картофельными рядами;
задаются настройки механизма укладки посадочного материала.

С помощью данного приспособления можно выполнить посадку картофеля всего за один подход.

Сажаем картошку мотоблоком:

нарезать ровные посадочные борозды. Это дополнительное разрыхления грунта;
пророщенные клубни картошки поместить ростками вверх на дистанции 30-45 сантиметров. Чем меньше посадочный материал, тем короче расстояние;
борозды закрыть вручную граблями или с помощью мотокультиватора.

Формируя борозды, нужно оставлять расстояние в пределах 55 см. Этого будет достаточно для последующей обработки овоща (прополки, рыхления, окучивания, уборки), колеса смогут беспрепятственно проезжать, не причиняя вреда уже закопанной картошке.

Картофелесажалку можно сделать самостоятельно по готовым размерам, картинкам и чертежам. Данное устройство состоит из следующих элементов:

Рамы, к которой крепятся основные детали агрегата.
Контейнера под посадочный материал.
Механизма, который отвечает за перемещение клубней в лунки.
Рыхлителей для выкапывания лунок.
Колёсной базы.
Деталей, закапывающих лунки, после высадки в них картофеля.

Самодельная картофелесажалка может быть изготовлена из подручных материалов, которые легко раздобыть. Нужно заранее приготовить листы металла различного размера, болты и гайки, болгарку и сварку, колеса, швеллеры.

Сажаю по вспаханному полю при помощи трактора. Плуг имеет предплужник, поэтому все сидераты запахиваются на самую глубину борозд. Далее определяем место на вспаханной почве, где мы будем сажать картошку (рис. 2). Теперь берем картофелесажалку, идем на край вспаханного поля и с ее помощью определяем, сколько получится рядов для посадки картошки на грядке шириной «А».

Это делается следующим образом. От левого или правого края отступаем на расстояние «д» и ставим картофелесажалку с таким расчетом, чтобы клык пирамиды 1 находился на расстоянии «д». После чего наступаем ногой на перекладину 2 (рис. 1) и вдавливаем в землю все три клыка на полную глубину. В итоге получаем сразу три углубления, после чего приподнимаем картофелесажалку, т.е. вынимаем ее из трех пирамидальных отверстий, проделанных в земле. В эти отверстия впоследствии мы и поместим заготовленный посадочный материал.

Очень важно то, чтобы все три пирамидальные четырехугольные пирамиды-клыки 1 крепились к перекладине 2, как показано на рис. 3: одна из диагоналей пластины клыка 1 должна быть направлена перпендикулярно пластине 2. Это очень важно, ведь мы делаем три лунки одновременно, и чтобы при извлечении клыков земля не осыпалась в проделанные лунки, выполняем следующие движения

Это очень важно, ведь мы делаем три лунки одновременно, и чтобы при извлечении клыков земля не осыпалась в проделанные лунки, выполняем следующие движения

Быстрота и удобство.
Нет надобности копать лопатой лунки, каждый раз при этом нагибаясь.
Все работы выполняются в положении стоя.
Пророщенную картошку с длинными глазками можно легко опустить в лунки, не обломав при этом ростки.

Как сделать картофелесажалку?

Рассматривая вариант изготовления такого устройства самостоятельно нужно вначале продумать все узлы, входящие в ее конструкцию, для этого необходимо выполнить чертеж, указав на нем все основные и вспомогательные размеры.

Рама

Она представляет собой сварную конструкцию, выполненную из двух длинных лонжеронов, для которых могут использоваться несколько кусков швеллера. Между ними привариваются три стальные перемычки. На одном конце лонжеронов приваривается арка – будет передняя часть приспособления. На арке располагается вилка с центральной тягой. К раме приваривается два крепежных пальца, они необходимы для нижней тяги.

Рама самодельной картофелесажалки для мотоблока

С двух внешних сторон рамы приварены стойки для устройства подачи посевного материала, они выполнены из пластин. Рядом с ними имеются опоры для заделывающих дисков. Для усиления рамы, и придания ей жесткости к ней привариваются накрест две планки, они располагаются ближе к арке, которая также усиливается накладками, выполненными из стали толщиной 4 мм. Из листа, указанной толщины вырезаются прямоугольные треугольники.

Возможно вам также будет интересно узнать о том, можно ли сажать помидоры после картофеля.

Бункер

На расположенных «внахлест» пластинах, укрепляющих раму, установлен бункер, он крепиться к ним болтами.

Бункер можно выполнить из листа фанеры, только он должен быть в толщину не менее 1,2 см. На листе следует разметить отдельные детали, вырезать их ножовкой или электролобзиком, а затем закрепить между собой прибегнув к стальным уголкам.

Бункер

Детали бункера вначале смазывают олифой, а на готовую емкость для картошки наносится водостойкая краска, после ее высыхания внутрь бункера укладывают резиновую прокладку, которая убережет посадочный материал от повреждений.

Рыхлитель и колеса и их ось

На раму при помощи болтов устанавливаются держатели для рыхлителей. Они выполнены сварными в виде штанги, имеющей квадратную форму. Для их изготовления применяются уголки с размерами 500x500x50 мм. Если сэкономить и для этих целей использовать квадрат, то в процессе работы есть вероятность деформировать его.

К полученной из уголков штанге крепятся обоймы, в которые затем монтируются стойки посадочного устройства. Соединения этих деталей должно происходить с соблюдением высокой точности, допустимый зазор между ними не может быть больше 1 мм.

Рыхлитель самодельный

Колеса картофелесажалки крепятся на ось, для нее выбирается чугунная или стальная труба, с толстыми стенками. В два конца труб вставляются цапфы, их нельзя выточить вручную, обязательно потребуется токарный станок. В выбранной для оси трубе просверливаются отверстия, в которые вставляются штифты для удержания шипов. После выполнения полной сборки они завариваются. Ось крепится к раме болтами и двумя стальными прижимами. Также будет интересно узнать о том, какие овощи можно сажать после картофеля.

Ступицы от колес имеют два шарикоподшипника, которые надеты на шипы осей, такое положение убережет их внутренности от грязи и пыли, чтобы предотвратить попадание в них корней и листвы растений целесообразно изготовить для них манжеты или сальники.

Сеялки

Для их изготовления понадобиться чугунная или стальная труба с толщиной стенки не менее 0,3 см, а в диаметре 10 см. От толщины ее стенки будет зависеть надежность работы картофелесажалки, ведь если взять ее меньшей толщины и большего диаметра, то она под напором земли может прогнуться.

Сеялка

В нижней части трубы приваривается бороздорез. Он изготавливается из стального листа толщиной не менее 0,6 см. Для регулировки заглубления сошника, проделывающего борозды необходимо ослабить стремянки и регулируя их вертикальное перемещение вдоль опор рамы, выставить его на нужную глубину.

Если в хозяйстве раньше применялась сеялка СО-4,2, то от нее можно взять диски для выполнения борозд, только их требуется слегка изменить. В стандартной комплектации таких дисков предусмотрен один подшипник, чтобы установить на его место два аналога требуется расточить ступицу до нужных размеров. У подшипников, предназначенных для картофелесажалки, одна сторона закрыта, а вторая имеет диаметр равный ранее встроенному. При таком соединении внутренняя часть подшипников защищена от мусора и пыли.

А вот как применяется зола как удобрение для картофеля, и как осуществляется процедура, указано здесь.

На видео – самодельная картофелесажалка для мотоблока своими руками:
