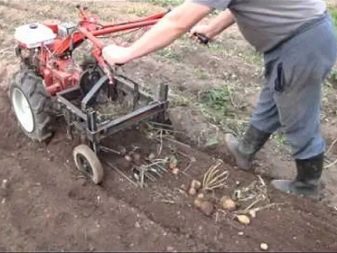

Уборка картошки мотоблоком. Как усовершенствовать картофелекопалку

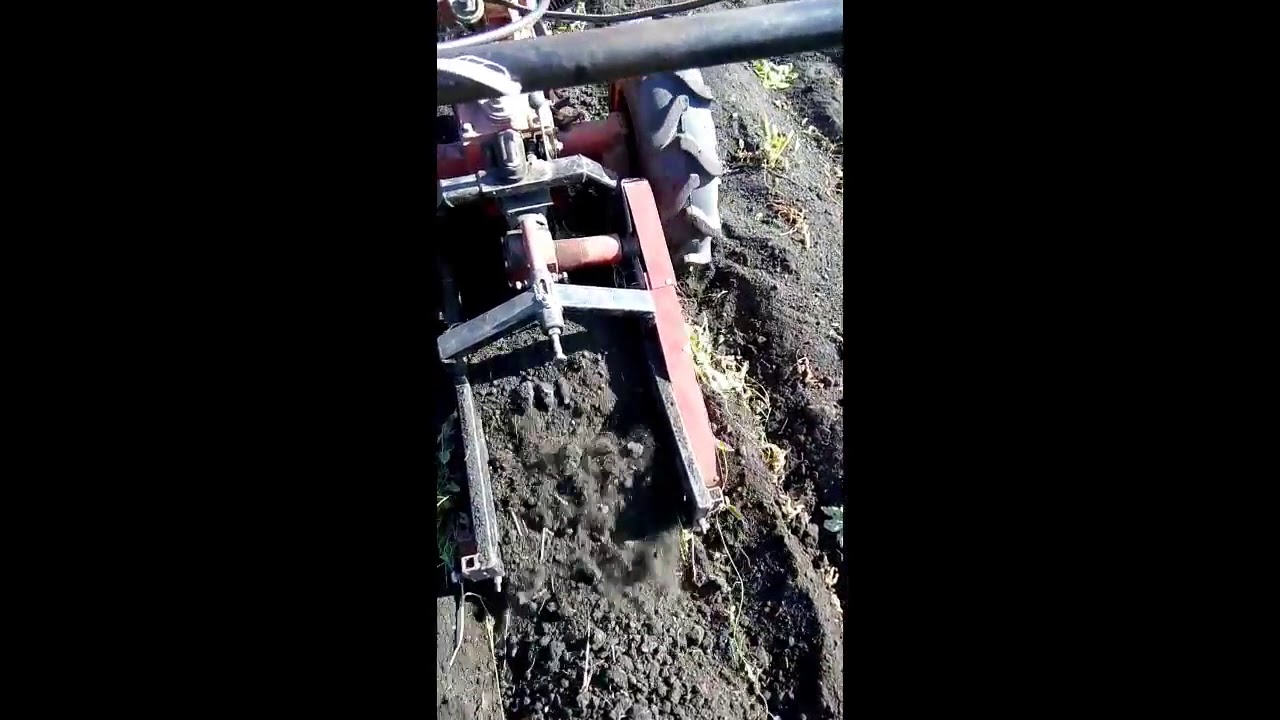

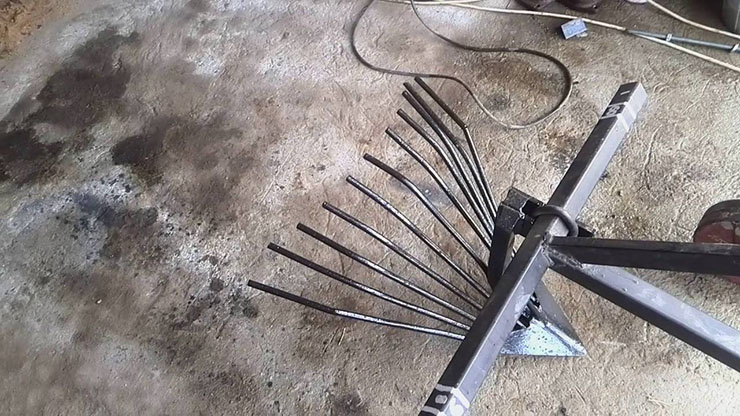

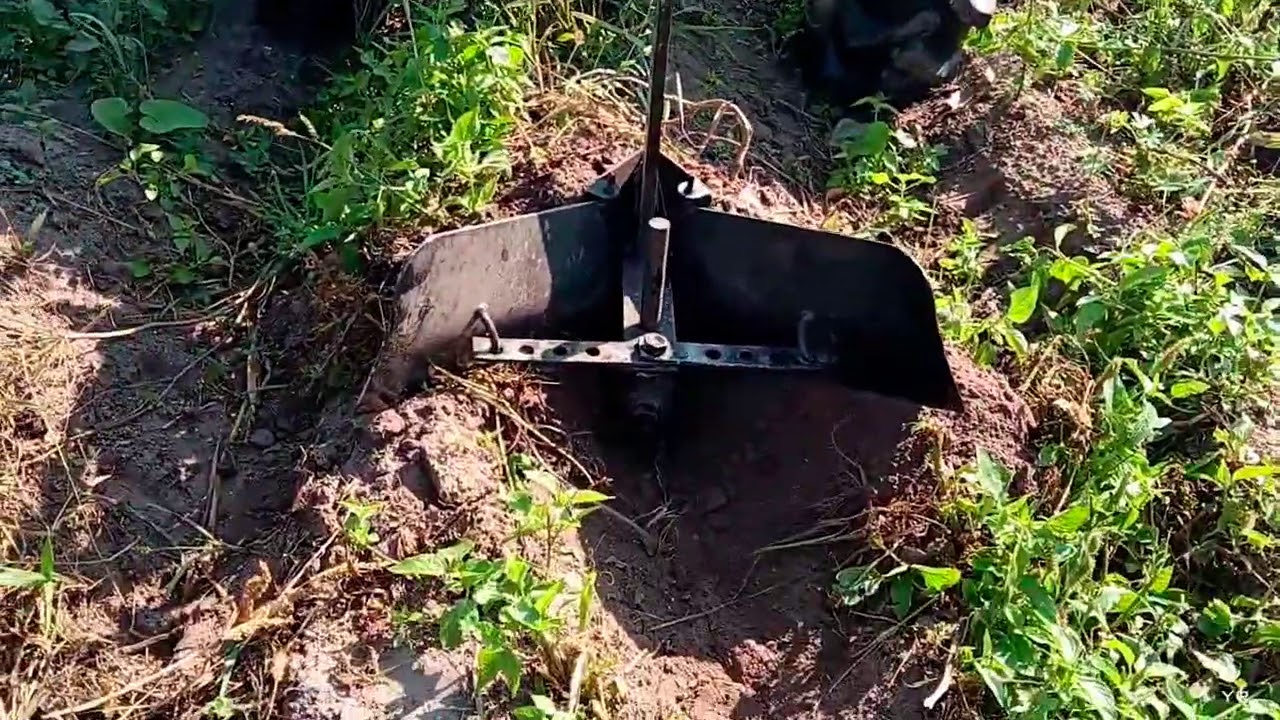

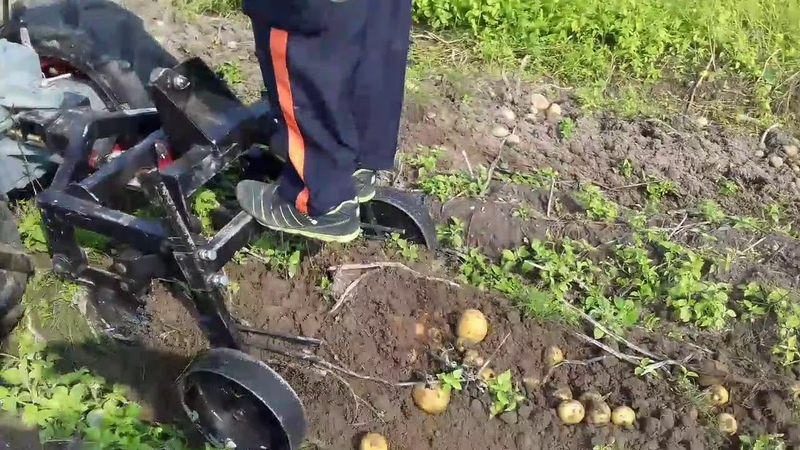

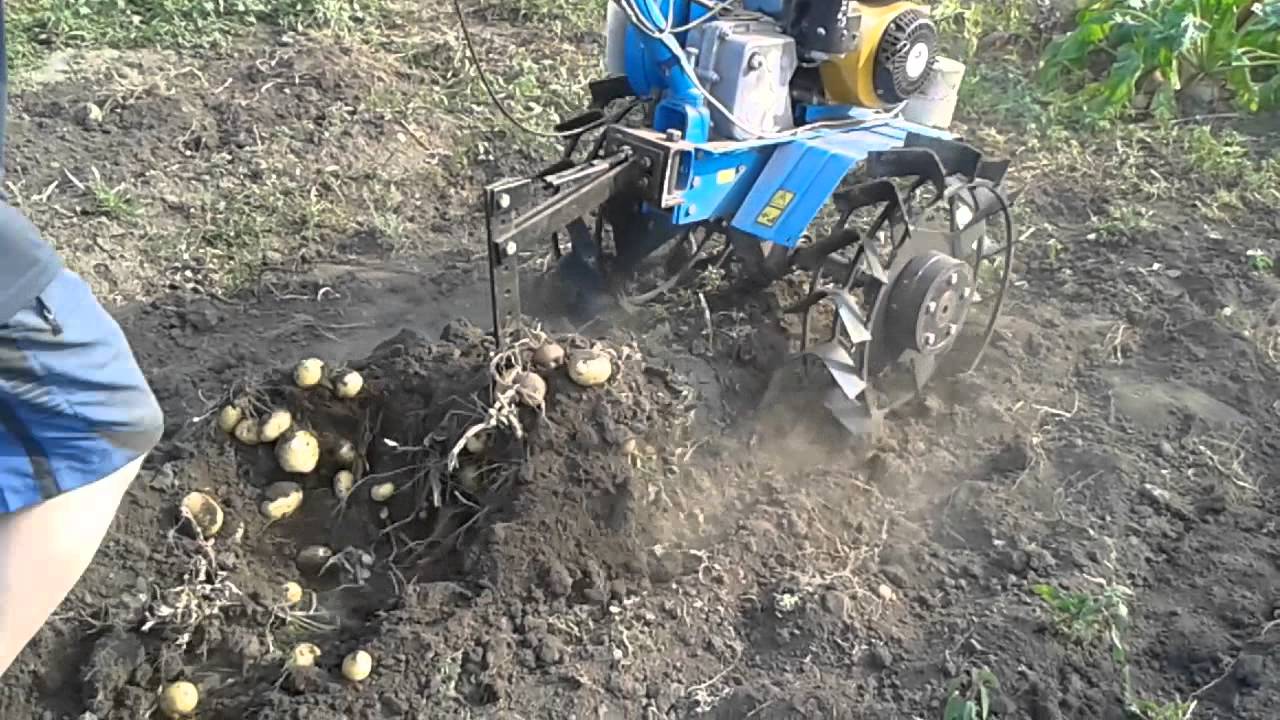

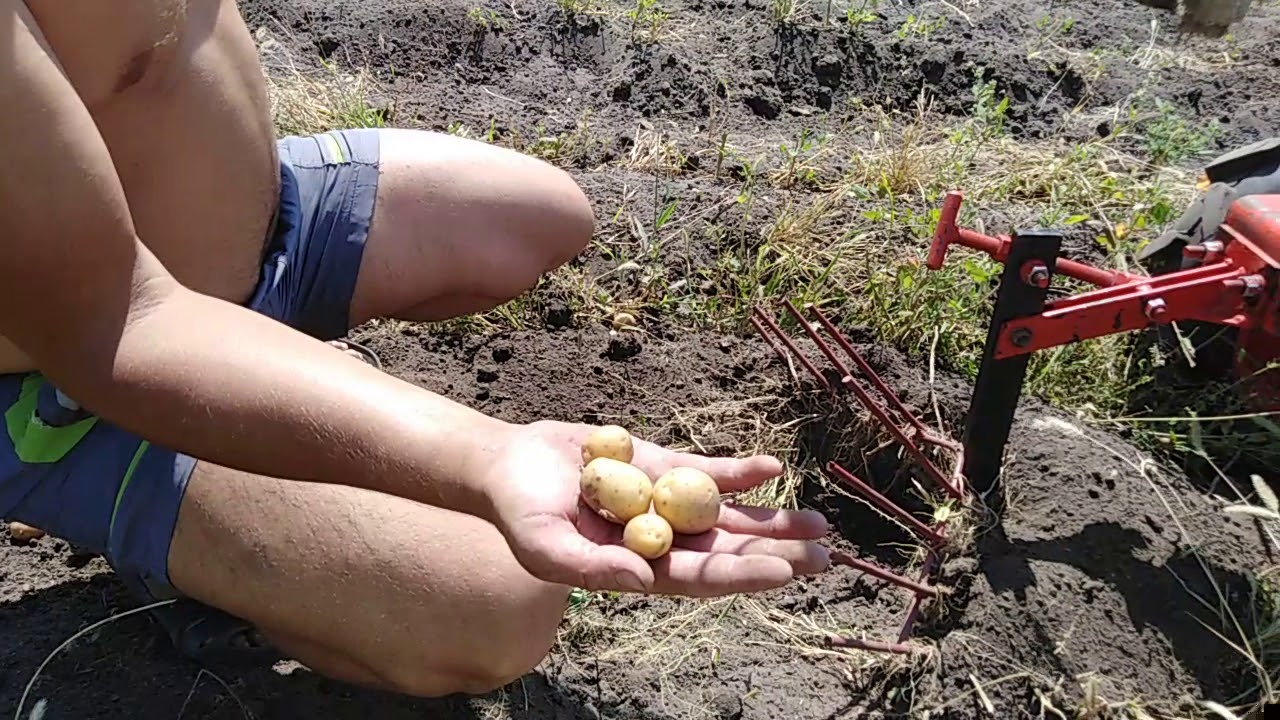

Веерная картофелекопалка

Это насадка пассивного типа. Она универсальна и проста в применении. Не оснащена вращающимися деталями, что гарантирует её надёжность — механизм не придёт в непригодность из-за больших нагрузок.

Выглядит как обычная лопата. Имеет заострённый нижний край. Зубья располагаются по верхнему краю. Работает так: острая часть входит в почву. Зубья достают корнеплод вместе с землёй. Картофелина падает на зубья, комки земли попадают на них и рассыпаются, плод выпадает на грунт с другой стороны.

Достоинства:

• работа выполняется качественно, даже на очень высоких скоростях;

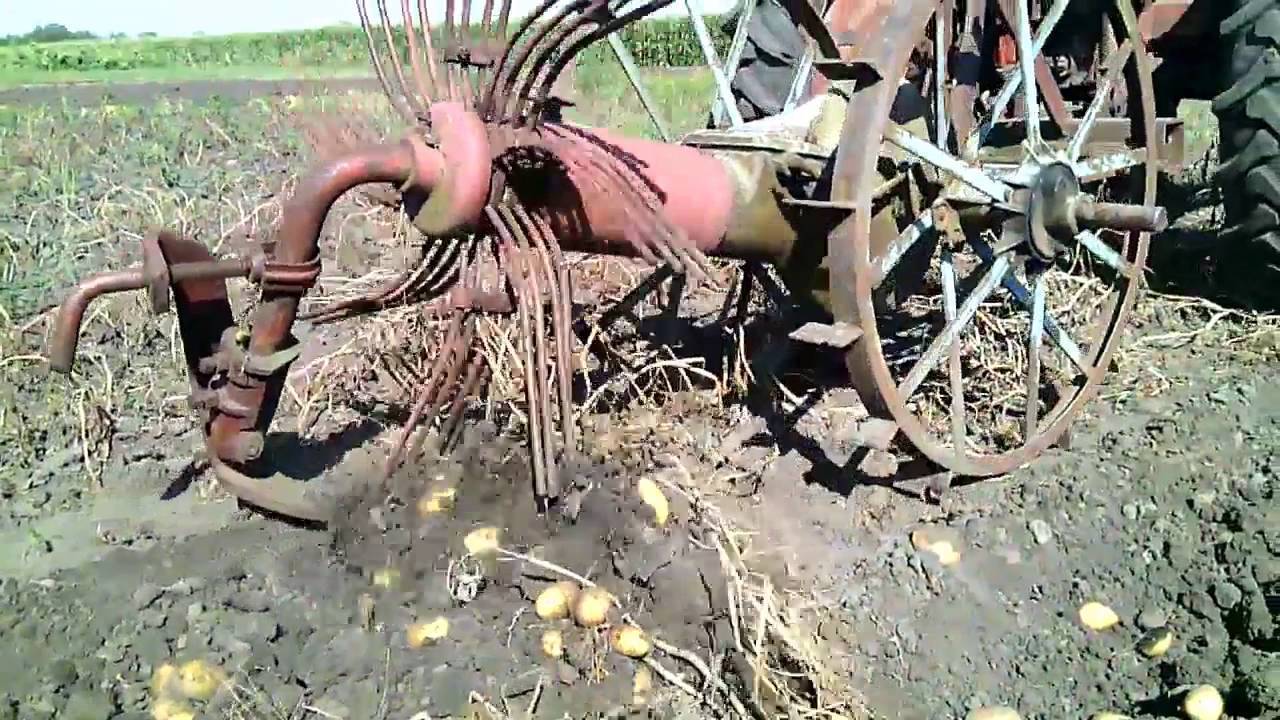

• может функционировать при малой мощности;
• легко насаживается на мотоблок.

У данного вида имеются свои плюсы и минусы

Недостаток — часть урожая может остаться под землёй из-за малой глубины копки (15 см).

Эта насадка отлично подходит для работы с неплотной, рассыпчатой почвой, а также для сбора урожая на маленьких площадях, где не требуются высокие мощности.

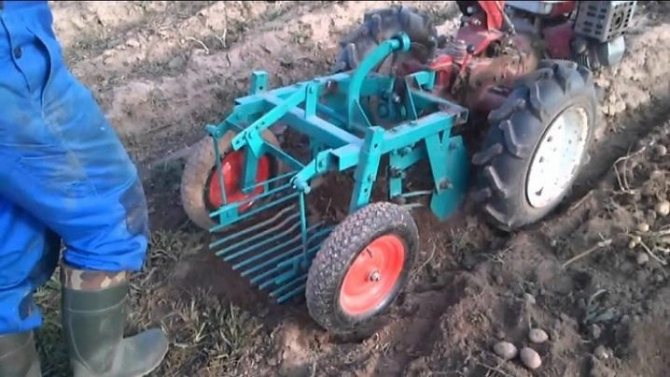

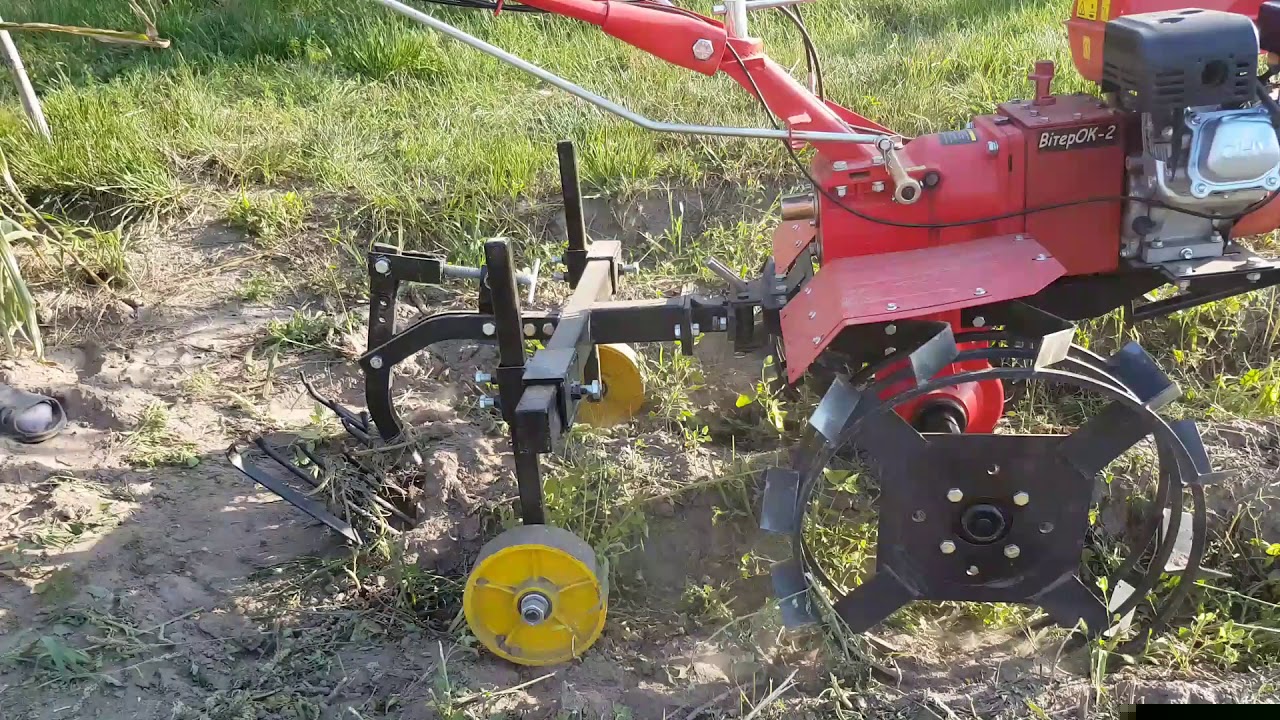

Картофелекопалка ККМ-1

Эта модель относится к вибрационному типу. Картофельная копалка ККМ-1 разработана для мотоблока Нева усовершенствованного вида.

Составные части конструкции:

• лемех;
• сито-решётка.

Решётка помещается на опорных колёсах.

Данное устройство состоит из нескольких элементов

Лемех срезает слой грунта. Пласт оказывается на решётке. Вибрация обеспечивает тщательное просеивание комочков земли сквозь прутья решётки-сита. Картофелины вместе с ботвой выбрасываются на грунт вслед за ходом агрегата.

Модели картофелекопалки ККМ применяются для работы на участках, где расстояние между рядами не меньше 60 см. Это довольно тяжёлый агрегат.

Технические характеристики:

• масса – 40 кг;
• габариты – 700x700x600 мм;
• скорость движения во время работы – 1,1-2,1 км/ч;
• глубина копания – 20 см;
• ширина площади захвата – 39 см;
• радиус поворота – 3 м;
• продуктивность – 0,2-0,5 га/час.

Достоинства:

• эффективна на тяжёлой грунтовой поверхности с твёрдой почвой (20 кг/см);
• на засорённой камнями земле (8-9 т/га);
• не требует излишней траты топлива;
• высокая продуктивность.

Недостатки:

• высокая стоимость;
• воздействие вибраций на тягу — самое незначительное.

Как работает?

Специальную опалубку для мотоблока, предназначенную для сбора картофеля, можно купить готовой в магазине, но многие мастера предпочитают изготавливать ее своими руками. Это устройство относят к навесному оборудованию, которое крепится непосредственно на машину при помощи особой сцепки. Конструкция поднимает слой земли и выкапывает корнеплоды, которые затем можно собрать вручную с поверхности земли. В сравнении с ручным выкапыванием картошки такой метод экономит довольно много времени. Средняя производительность труда копалок составляет 0,1-0,02 Га в час, этот параметр в разы превышает содействующих показатель для ручной сборки.

Картофелекопатель можно применять и для всех остальных корнеплодов – моркови, а также свеклы, репы, редьки и лук. Тем не менее прежде чем купить такой нужный механизм, постарайтесь удостовериться в том, что вы сможете зацепить его на вашем мотоблоке либо культиваторе. Обязательно следует учесть и мощностные характеристики этого мотоблока, а также особенности грунта, в котором выращиваются культуры.

В зависимости от конструкционных особенностей различают копалки барабанного типа, веерные, роторные, механизмы с карданным приводом, с валом отбора мощности и редукторные.

По принципу работы разделяют картофелекопалки трех видов:

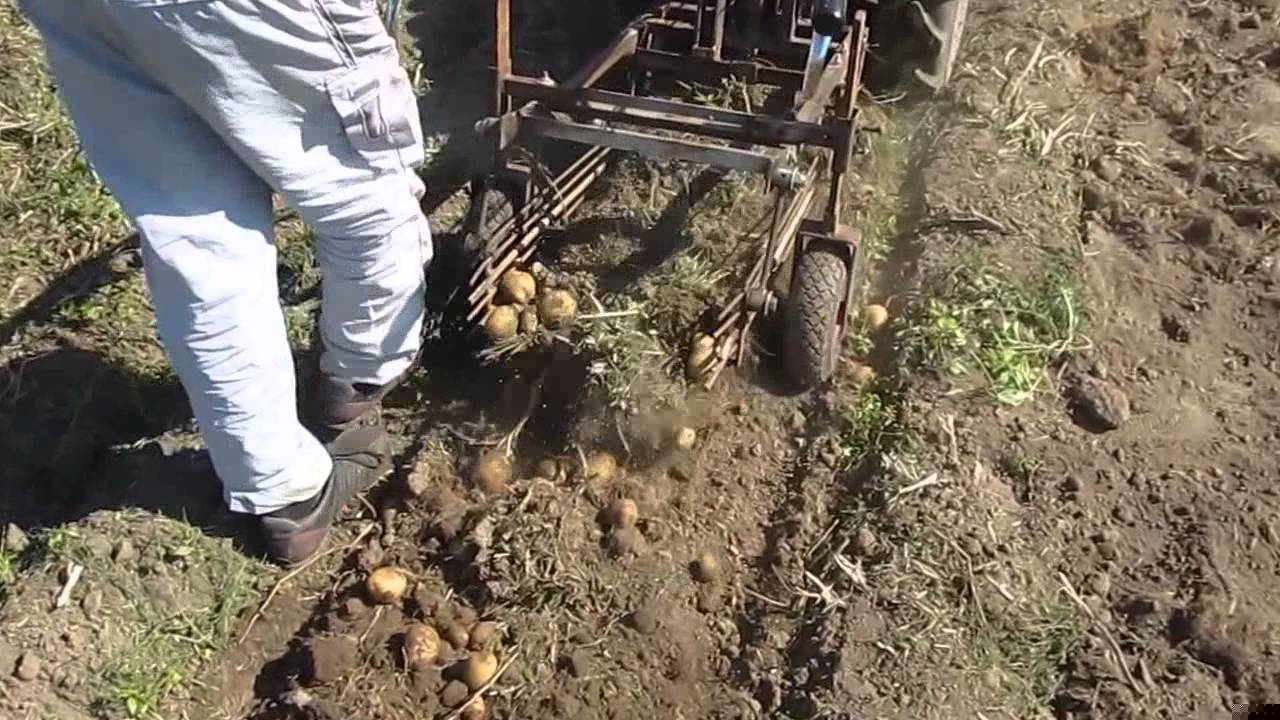

Грохотная или вибрационная

Копалка вибрационного типа считается наиболее эффективной в сравнении со всеми другими видами оборудования. Она состоит из особого решетчатого стола, а также привода и лемеха. Принцип работы довольно прост: один из основных элементов картофелекопалки – лепеха, углубляется в землю и вместе с картошкой подхватывает верхние слои земли, которые перекладываются на решетку стола. После чего под воздействием незначительной вибрации лишняя земля начинает отслаиваться и «уходить» сквозь щели обратно в землю, а сами корнеплоды уже очищенными выпадают с обратной стороны агрегата.

Такая система позволяет собрать до 98% всех клубней из земли. Ножи косилки заглубляются в землю на 21-25 см и захватывают слой почвы шириной 35-40 см, благодаря такому механизму можно одномоментно обработать довольно значительную площадь посадок. Модель грохотного типа успешно справляется даже с тяжелыми грунтами, после вскапывания абсолютно все клубни остаются лежащими на земле, поэтому фермеру не придется копаться в земляных комьях и искать оставшиеся там клубни.

Впрочем, без минусов не обошлось. Стоимость такой копалки очень высока, кроме того, ее невыгодно использовать на небольших участках, так как затраты на ее покупку и расход топлива попросту не окупятся. Также вибрация нередко передается с косилки на мотоблок, а оттуда на оператора, что может вызывать определенный дискомфорт у оператора.

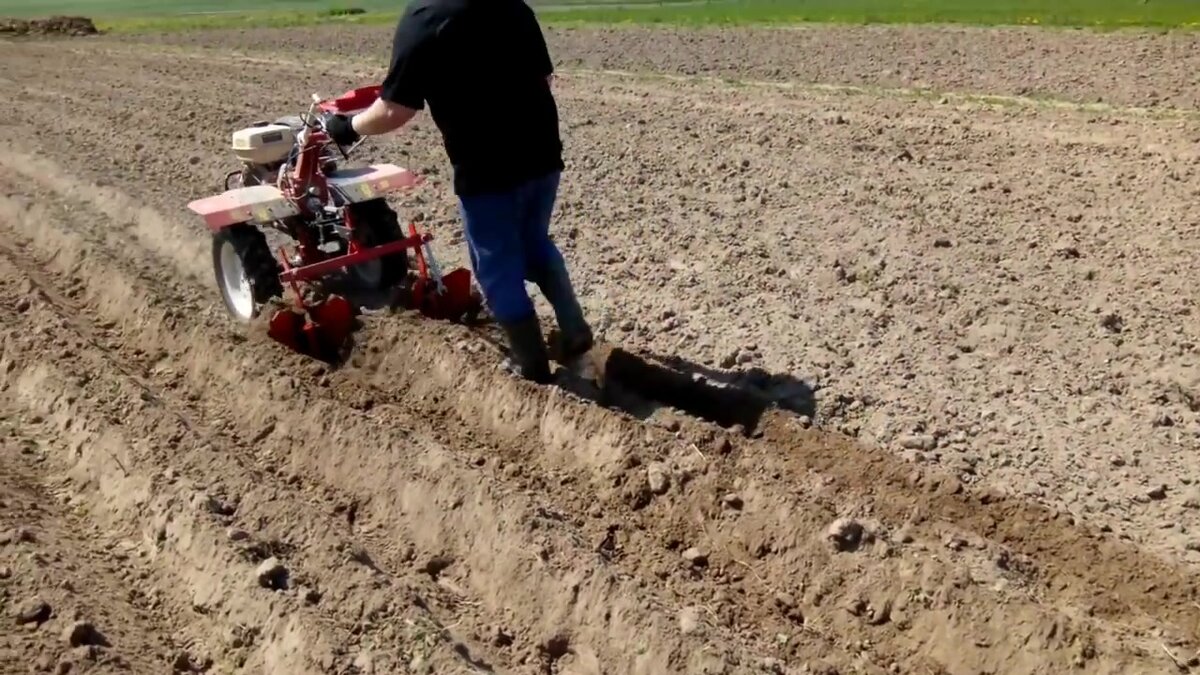

Простая или стрельчатая

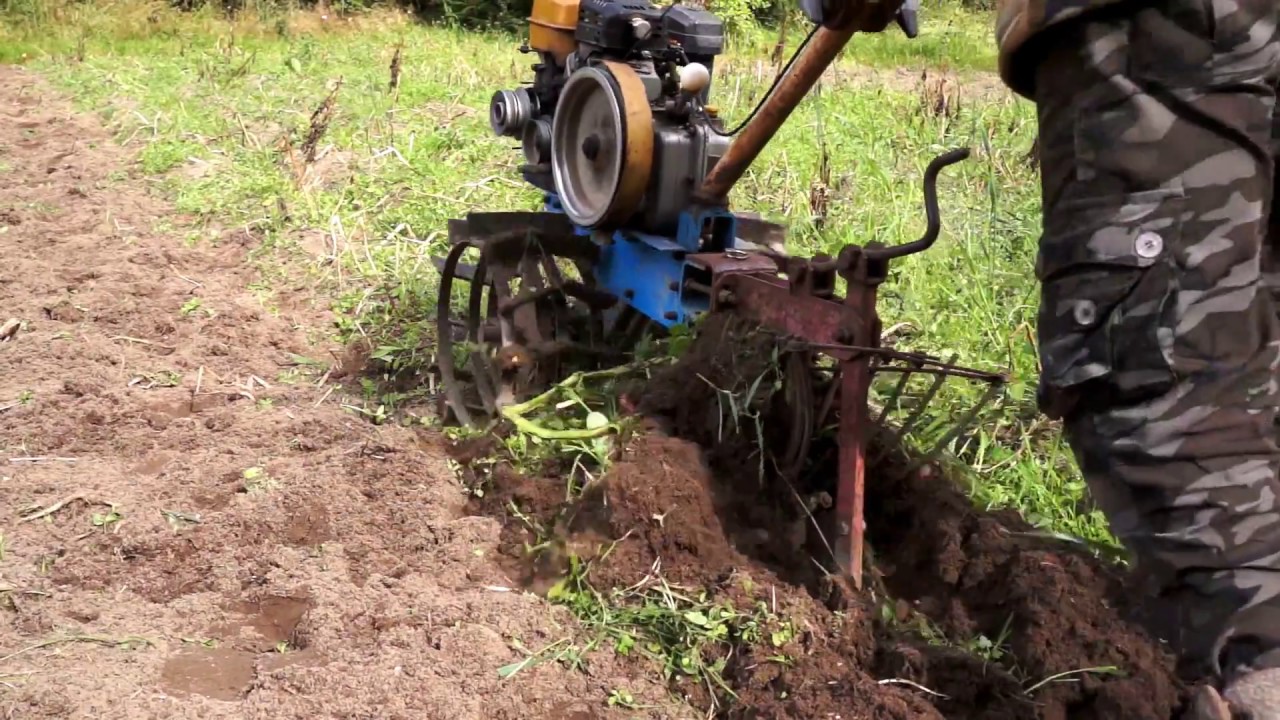

Самым простым вариантом картофелекопалки считается универсальная стрельчатая. Она представляет собой механизм, визуально напоминающий лопату, к которой прикреплены прутья. За счет заостренного края устройство подкапывает землю в междурядьях, а картошка попадает на зубчики устройства. После этого весь ненужный грунт осыпается, а картофелины выкидываются на поверхность посевной площади.

Разновидности и характеристика

Есть несколько видов картофелекопалок, отличающихся по таким параметрам:

• ширина захвата;
• конструктивные особенности;
• размеры;
• возможность работы на засоренном участке;
• способ очистки картофелин от грунта.

Все виды картофелекопателей эффективны, если ряды прямые, а междурядья достаточно широкие.

Грохотного типа

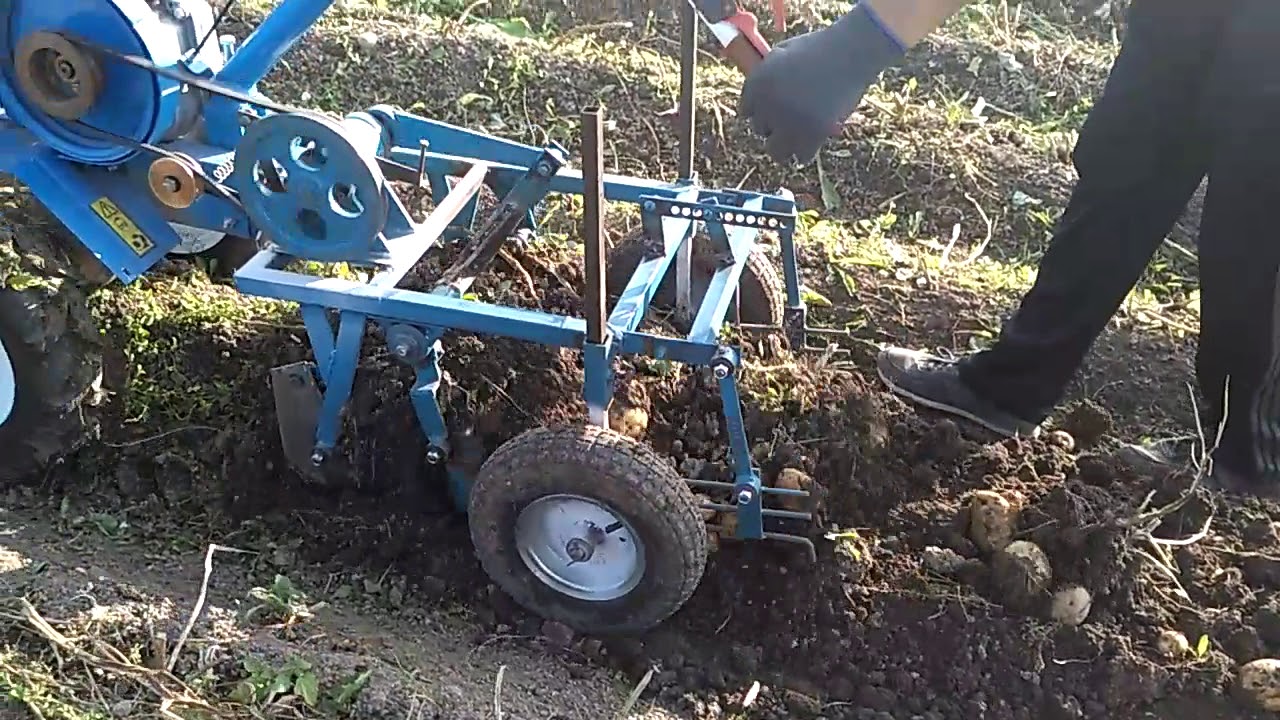

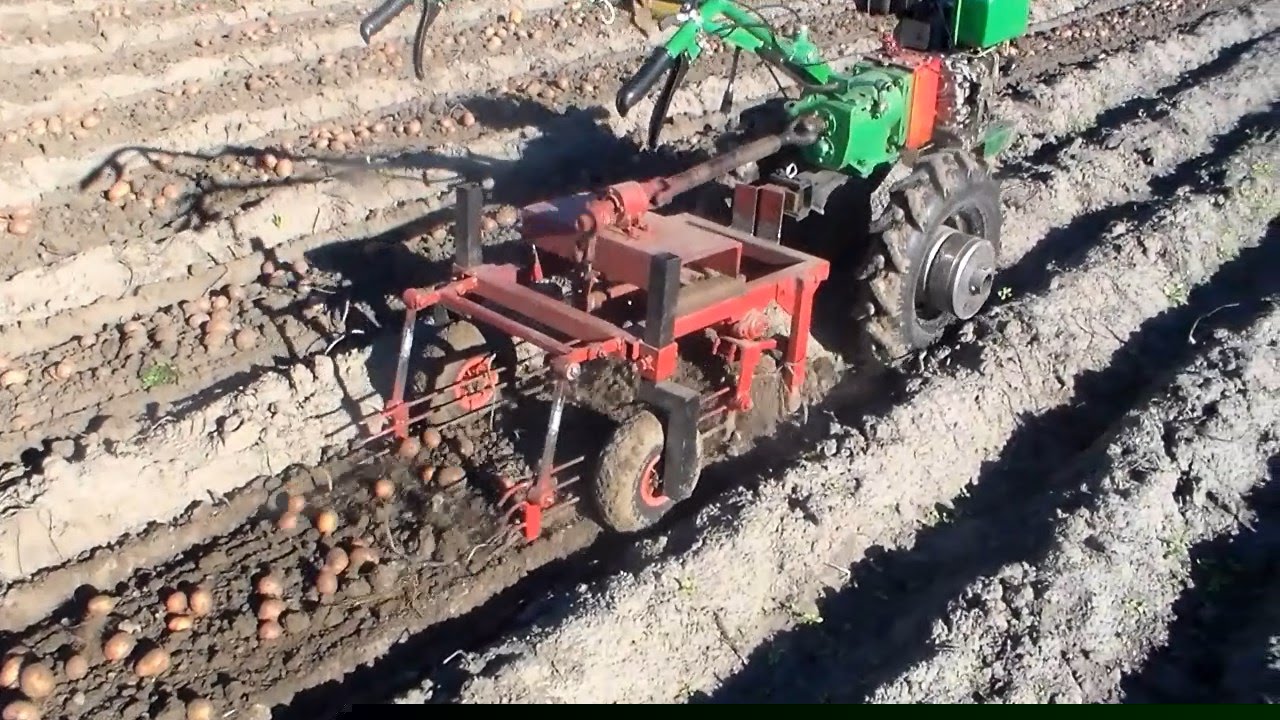

Принцип работы грохотной картофелекопалки для мотоблока состоит в том, что лепеха погружается в почву, захватывает её вместе с клубнями и поднимается. Картофель остаётся на решётке, а земля просыпается сквозь прутья. За один проход устройство обрабатывает небольшую площадь, и в этом его недостаток.

Веерную конструкцию ещё называют стрельчатой, и она считается одной из простейших. Мотоблок продвигается по ряду, а специальные ножи подрезают землю глубже, чем залегают клубни. Картофель вместе с грунтом перемещается на прутья, и земля осыпается сквозь них. Копалка веерного типа хорошо показала себя на рыхлых, мягких грунтах. Недостаток — застревание ножей на неровном участке, из-за чего тормозится работа.

Транспортёрная

Составные части этой копалки — движущийся транспортёр и лепеха. Прежде чем копать картофель, нужно очистить участок от сорняков. Толстые стебли будут наматываться на движущиеся элементы и мешать работе устройства.

Копалка оснащена транспортёром и задними колёсами — грунтозацепами. Есть регулировка натяжения. При движении картофель перетряхивается, и грунт высыпается с платформы. Устройство присоединяется к мотоблоку зацепным элементом. Транспортёрная картофелекопалка для мотоблока не подходит для работы во влажном грунте.

Барабанная

Барабанный агрегат позволяет быстро выкапывать картошку на больших площадях. Составные элементы копалки:

К раме с помощью шарнирного соединения крепится нож. Во время движения он подрезает пласт грунта вместе с клубнями. Барабан вращается, комки разбиваются, частицы почвы просыпаются сквозь прутья решётки. Картофель перемещается к краю барабана и падает на землю.

Нож подрезает грунт на такой глубине, что захватывает весь картофель. Перемещаясь внутри барабана, клубни не повреждаются. Агрегат отличается высокой производительностью и позволяет убрать урожай почти без потерь.

Вибрационная

Опыт применения вибрационной копалки показывает, что качество уборки урожая по сравнению с простой веерной повышается на 10%.

Агрегат хорош ещё и тем, что им легко убрать с поля не только картофель, но и другие овощи:

Вибрационную картофелекопалку для мотоблока и МТЗ изготавливают из запчастей от легковой машины. Используют карданный вал, ступицу переднего колеса и редуктор заднего моста. К металлической основе приваривают кронштейны, а к ним крепят подвижные элементы.

При работе мотоблока вал вращается, рычаг и шатун передают движение на вибростол. Кривошипно-шатунный механизм соединён с тягой, а лемех — с рамой и грохотом. Клубни скатываются и падают назад или вбок, в зависимости от того, куда наклонен вибростол.

Копатель используют на участке, очищенном от травы и ботвы, иначе крепления и решётка быстро забьются.

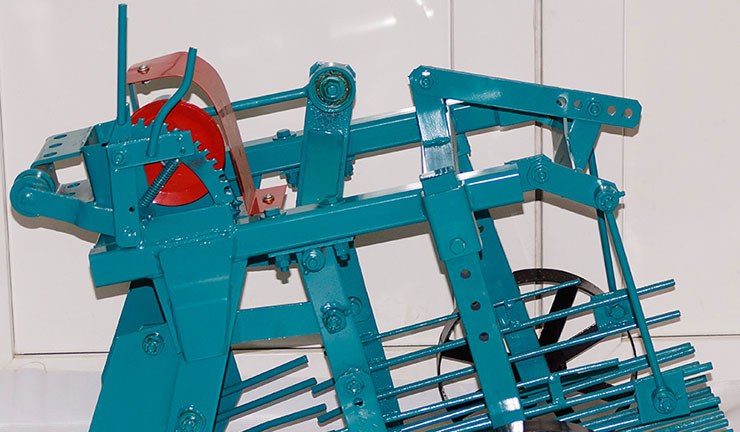

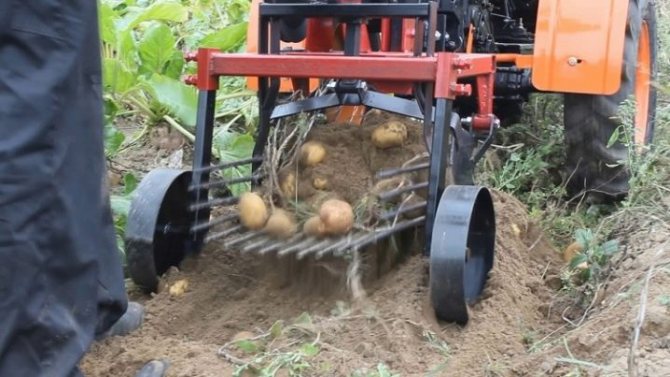

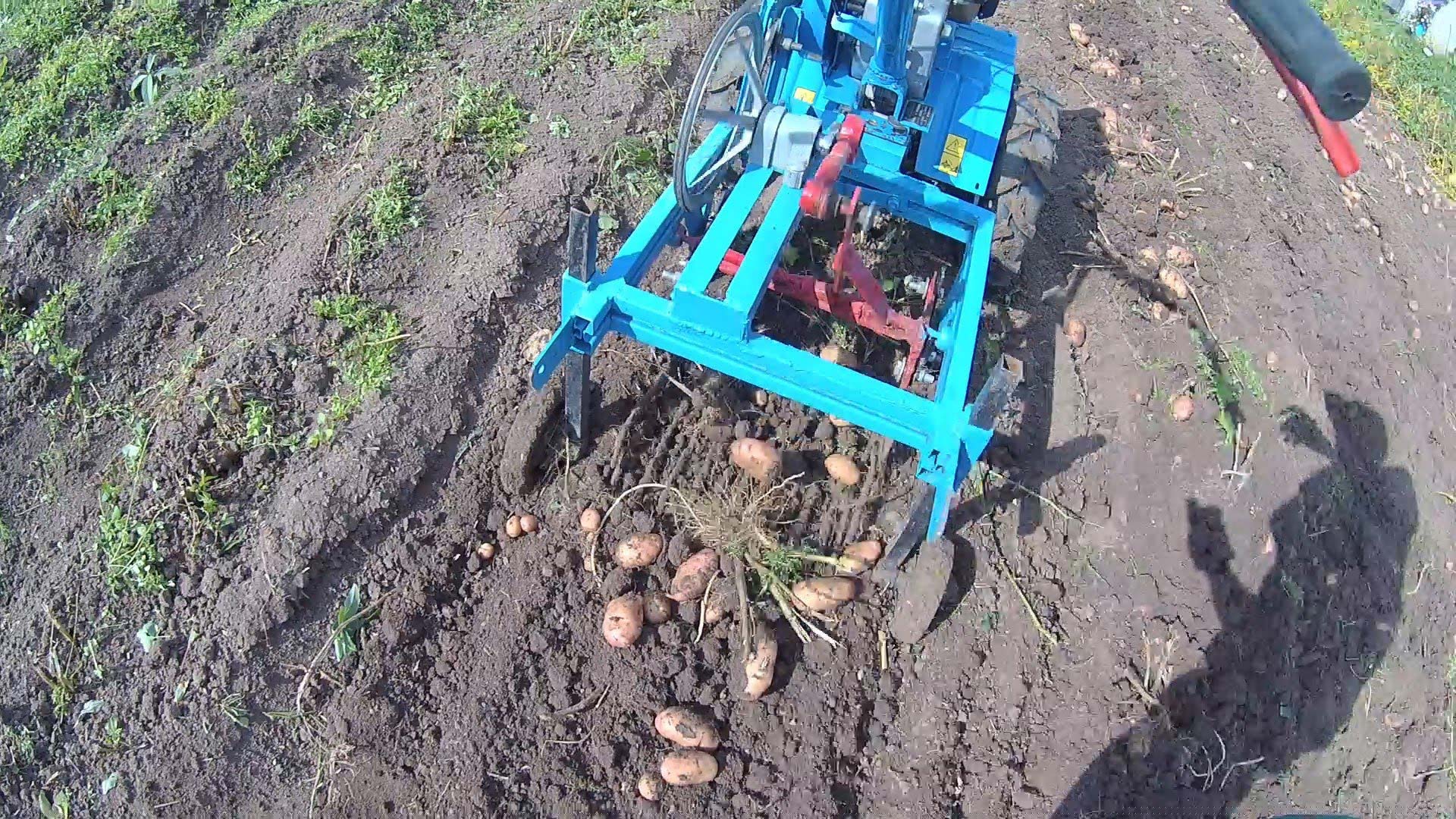

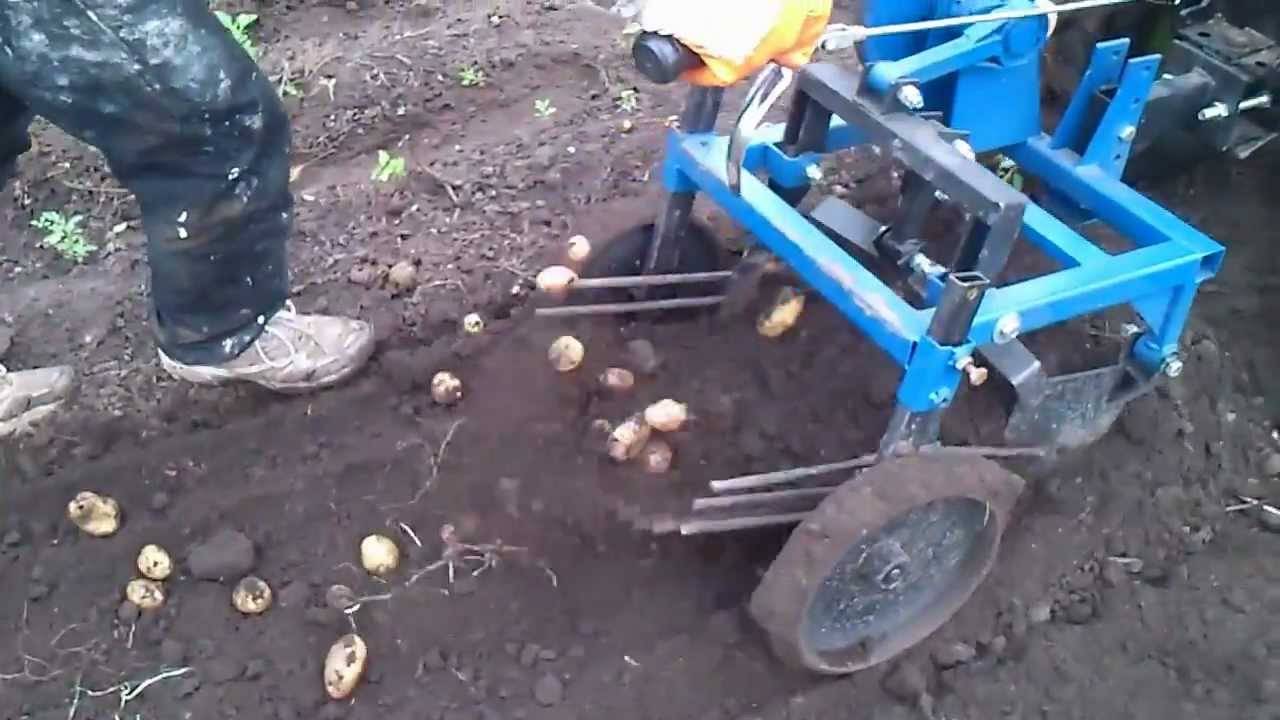

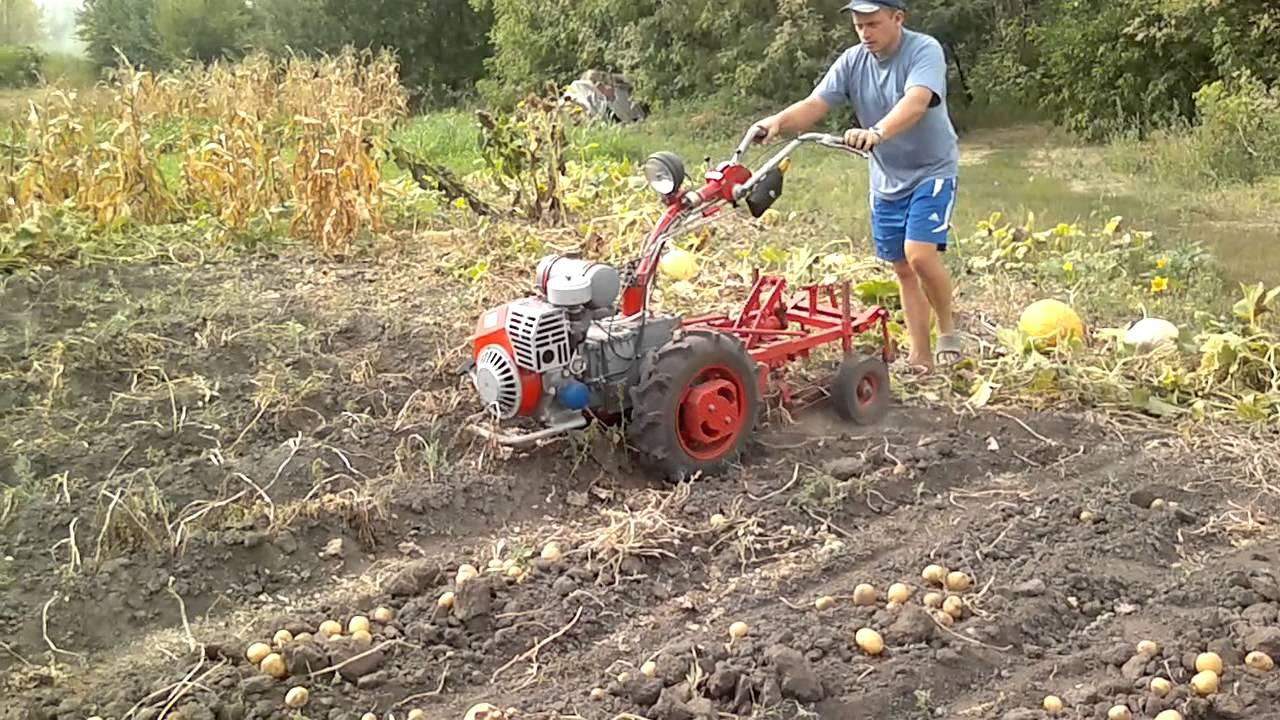

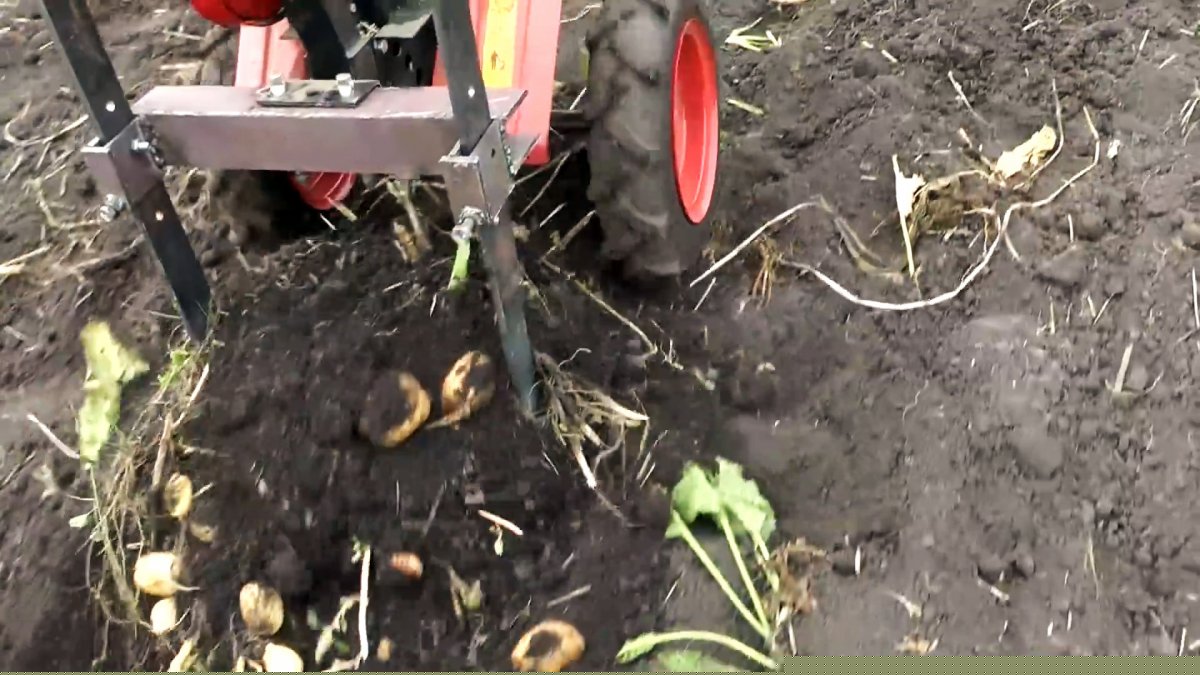

Вибрационная картофелекопалка для мотоблока

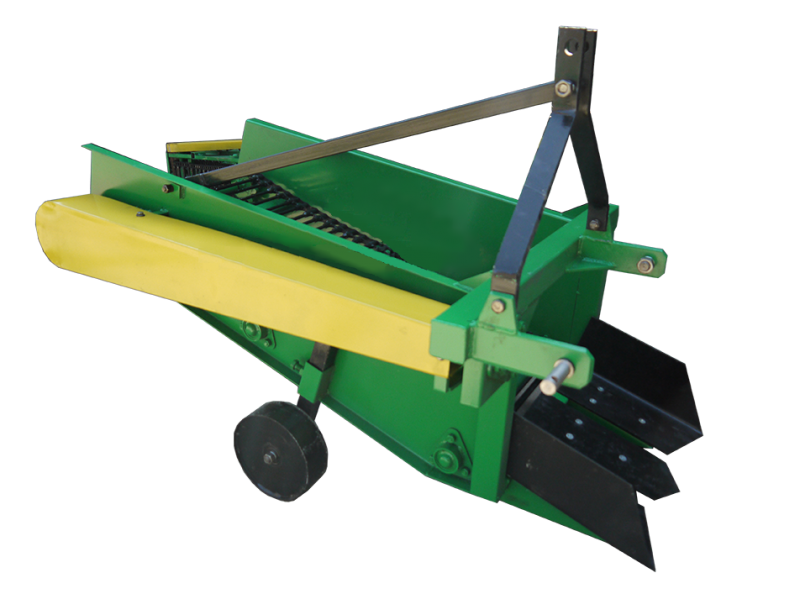

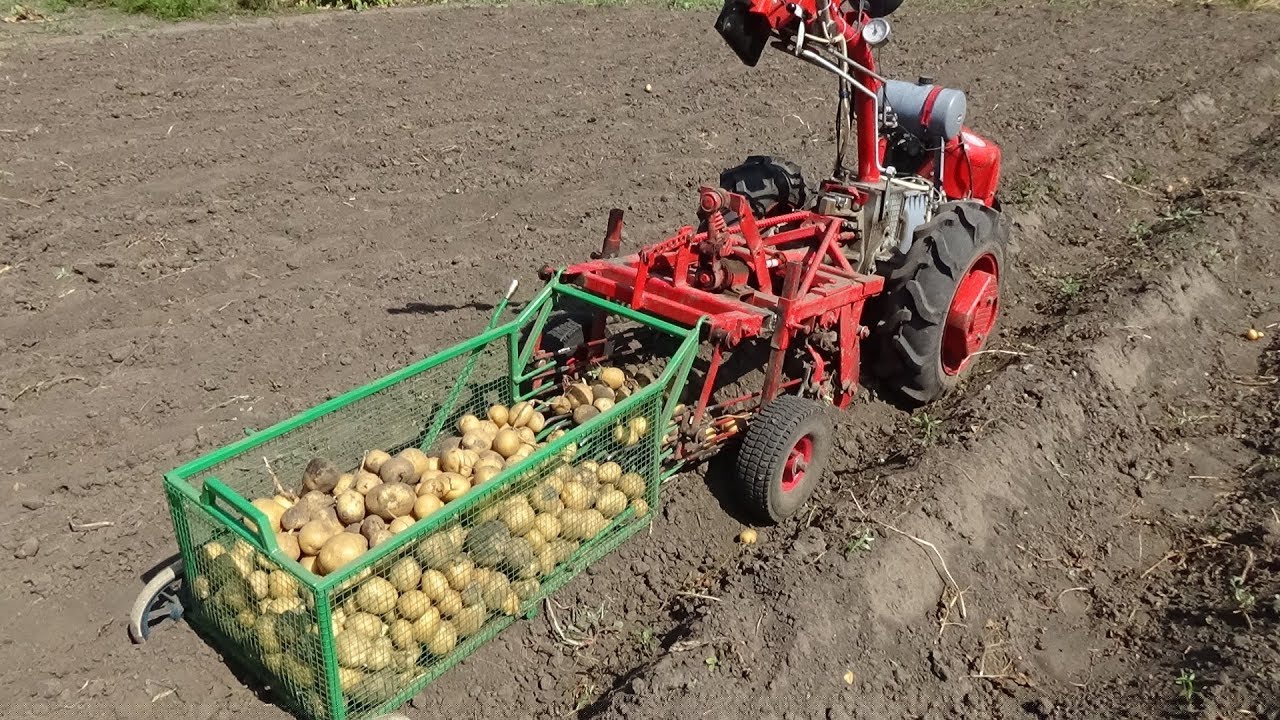

Конвейерная

Конвейерные картофелекопатели навешивают на мотоблоки и тяжёлую технику. Они имеют сложную конструкцию с большим количеством движущихся элементов. За один проход копалка захватывает 2 ряда, клубни после уборки чистые и целые, готовые к закладке в хранилище.

Об устройстве картофелекопалки для мотоблока

Как говорилось ранее, мотоблок довольно универсальный инструмент для облегчения труда агрария, но без дополнительного навесного оборудования он попросту будет пылиться в гараже до следующего взрыхления земли, ведь производители мотоблоков в комплект из навесного оборудования добавляют только фрезу. Для того чтоб использовать свой агрегат по максимуму придется покупать дополнительное оборудование.

Мотоблок оборудованный различными приспособлениями сможет заменить большинство инструментов ручного труда, в том числе и вскапывание картофеля.

На просторах украинских земель можно встретить копалки фабричного производства и картофелекопалки сделанные своими руками (самодельные). Несмотря на то, что последние являются более практичными к нашим реальным условиям, ведь «кулибины» лучше знают необходимые требования от картофелекопалки, но довольно часто попадаются «гаражные» модели массового производства. Такие копалки не отличаются качеством сборки или метала, это вызвано попыткой снизить затраты при изготовлении. В итоге радость от низкой цены очень быстро переходит в разочарование от поломки, при этом заканчивать копку придется своими руками.

Фабричные копалки благодаря тесному сотрудничеству с дилерами и пользователями с каждым разом становятся все более совершенны, при этом значительно возрос срок эксплуатации, в отличии от «гаражного» производства.

Можно выбрать себе один из двух типов картофелекопалок:

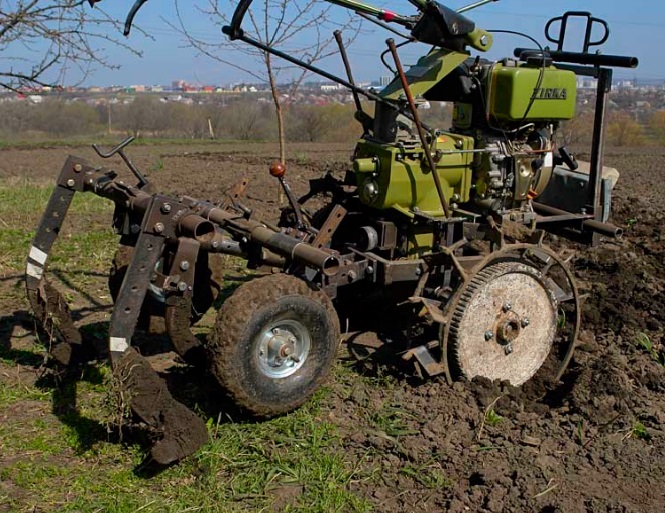

Первый тип представляет из себя усовершенствованный плуг, по краям которого находятся специальные прутья. Благодаря прутьям, которые раздвинуты по сторонам, картофель очищается от земли, и равномерно укладывается на поверхности почвы. Следует помнить, что расстояние между прутьями обязательно должно быть меньше чем небольшой картофель.

Последний вариант копателей способен за раз способен захватить широкую полосу почвы, и в отличии от плауновидного инструмента, клубни не присыпаются, поэтому такие устройства (картофелевыкапыватели в виде тележки) повсеместно применяются на мотоблоках: Kipor, Weima, Kama, Forte, Zirka, Зубр, Мотор-Сич, МТЗ, Нева, Кентавр и прочих мотоблоках от известных производителей.

Отдельного внимания заслуживают картофелекопалки для тяжёлых мотоблоков (с водяным охлаждением). В зависимости от мощности мотоблока можно подобрать себе выкапыватель с шириной захвата от 300 до 600 мм, при этом глубина копания может быть от 180 до 250 мм. Очень хорошо себя показали картофелекопалки при вскапывании клубней которые были посажены при помощи устройства для посадки картофеля.

В нашем магазине «Агромеханика» Вы найдете различные картофелекопалки для мотоблоков, которые наверняка подойдут под Ваши запросы. Мы настоятельно не рекомендуем использовать кустарные, или несертифицированные инструменты, во избежания преждевременного выхода из строя Вашего мотоблока. Мы всегда поможем подобрать подходящую модель, которая прослужит долгое время.

Как сделать грохотную картофелекопалку самостоятельно

Когда в хозяйстве имеется минитрактор или мотоблок, например, таких марок, как Нева, МТЗ, Салют, производства Москва, то такое навесное оборудование, как картофелекопалка, можно сделать самостоятельно. Выполнение агрегатов зависит от навыков использования инструментов, сварки, их наличия и понимания действия механизмов. Некоторые узлы или элементы можно приобрести отдельно, заказать выточить детали, использовать съемные части с других устройств.

Стоит отметить! Вибрационный картофелекопатель нельзя назвать простым для самостоятельной сборки устройством.

Инструменты, которые потребуются:

• болгарка;
• дрель;
• сварочный аппарат;
• уровень,
• рулетка.

Используемые материалы и элементы:

• металлический профиль;
• листовой металл;
• металлические уголки;
• металлические прутья;
• тяги;
• рулевые наконечники;
• стойки стабилизатора;
• шкивы картофелекопалки и мотоблока разного размера;
• приводной ремень;
• болты;
• колеса;
• валы;
• материалы для шарниров.

Чертеж копалки

Для начала работы необходимо составить чертеж, учитывая нужный размер копалки. Может использоваться готовая схема или просмотр устройств уже существующих заводских конструкций. Вибрационная копалка состоит из: рамы-основания, лемеха-ножа, сцепного, редукционного узла, поликлинового ремня, валов, опорных колес.

Порядок работы для сбора конструкции самодельной картофелекопалки:

1. Делают сварную раму: профильную трубу 40*40 мм или 50*50 мм, а возможно любую, которая есть, но не тонкую, нарезают в нужный размер: две короткие, две длинные. Соединяют элементы сваркой, создавая прямоугольную раму. Края шлифуются;
2. К задней части рамы приваривают направляющие для стоек с колесами, которые буду держать конструкцию сзади. В держателе просверливают отверстие для крепления стоек колес с помощью болтов. Изготавливают стойки, к ним крепятся опорные колеса, просверливают отверстия для регулировки под нужную глубину выкапывания. Колеса могут быть металлические, резиновые или грунтозацепные, которые будут лучше идти по типу почвы на участке;
3. Для передней части сооружают сцепное устройство, соединяющее копалку для картофеля с мотоблоком, его можно сделать с регулировкой сцепки, по образцу для требуемой модели или купить готовое;
4. Внутрь рамы приваривают держатели для шарниров, в форме треугольника на которых будет подвешен грохот;
5. К раме приваривают кронштейн, для установки редуктора и механизма для создания в устройстве вибрации;
6. Из металлического листа изготавливают лемех-нож, надрезаются углы и загибаются. На лемех дается высокая нагрузка, поэтому изготовлять его рекомендуется из прочных материалов, для жесткости сгибы провариваются изнутри, поверху накладывается дополнительная пластина. Основная функция лемеха – разрезать землю, поэтому та его часть, которая будет направлена в почву, затачивается. Лемех крепится к передней части устройства на резинометаллических шарнирах;
7. К лемеху картофельной копалки, к противоположной части от той, которая будет погружаться в землю, привариваются пруты из проволоки или арматуры, сечением 10 мм, которые будут выполнять функцию грохота или просеивателя;
8. Соединяют движущие части: редуктор, рычаг, шатун, тяги, эксцентрик, приводной ремень. Редукционный блок крепится на подшипниках. Крутящий момент с вала мотоблока передается через редуктор на рычаг и шатун, создавая вибрацию лемеха-грохота;
9. Для уменьшения вибрации устанавливают пару эксцентриков, в этом случае копалка работает более плавно и мягко. К тому же дополнительный эксцентрик, снимая вибрацию с мотоблока, дает более комфортное управление;
10. Агрегат красят краской для защиты металла.

Корпус мотоблока

При начале эксплуатации грохотной картофелекопалкри ее конструкция может потребовать доработки. Может быть усовершенствован грохот или крутящийся механизм мастером, который понимает, как сделать картофелекопалки своими руками. Решетка очистителя сооружается различных типов, в виде вибростола, барабана или короба. Рама может быть квадратной формы. А нож иногда крепят неподвижно. Части устройства могут соединяться не сваркой, а болтами, что при высокой вибрации устройства может оказаться более надежным креплением. Для натяжения ремня устанавливается пружинное натяжное устройство. Для увеличения сцепного веса можно утяжелить корпус мотоблока, подвесив груз от 50 кг.

Те, кто любит совершенствовать продуктивность работ на приусадебном участке, механизировать различные этапы выращивания овощей, пользуются различной современной техникой. Картофелекопалку для мотоблока своими руками доступно соорудить в разных вариантах, учитывая имеющиеся навыки и материалы.

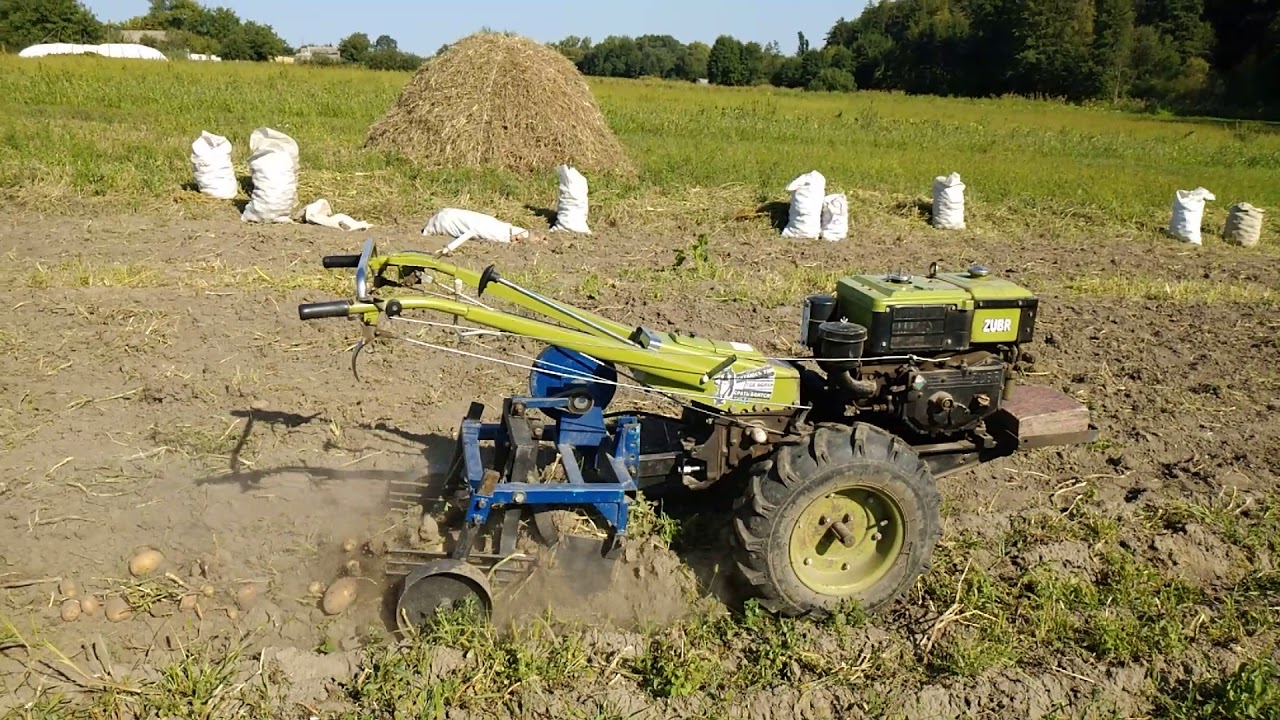

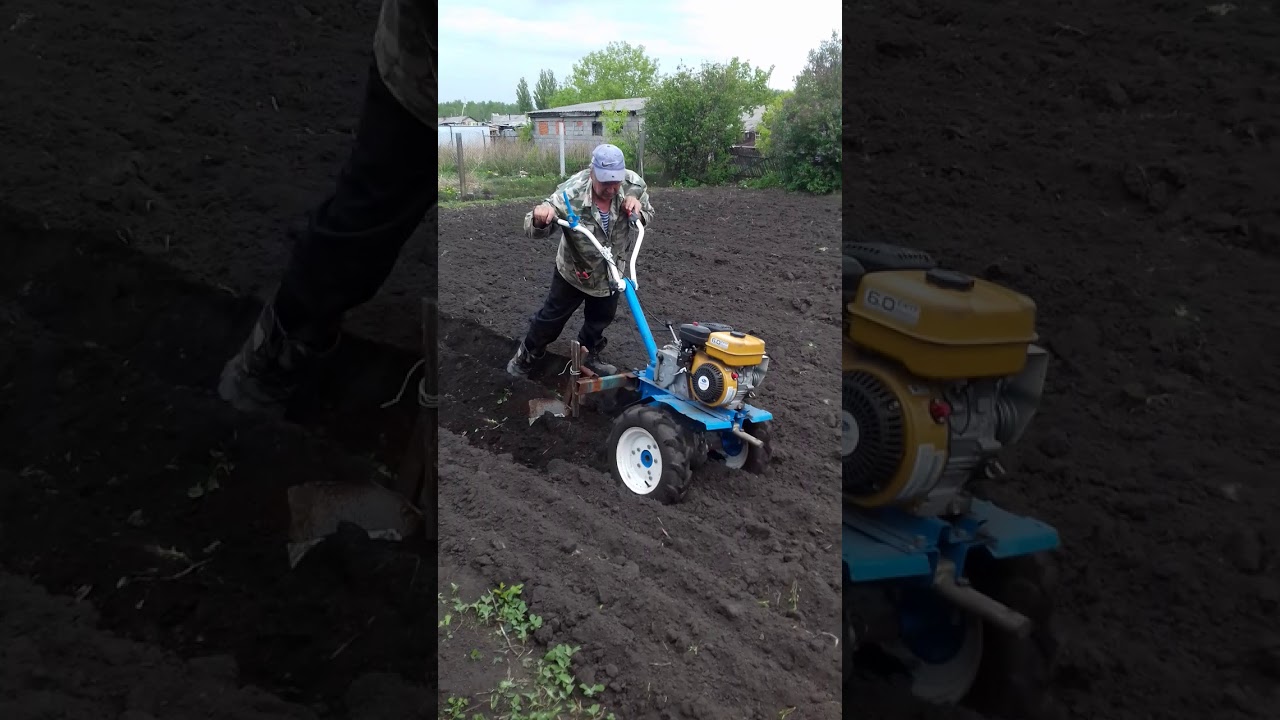

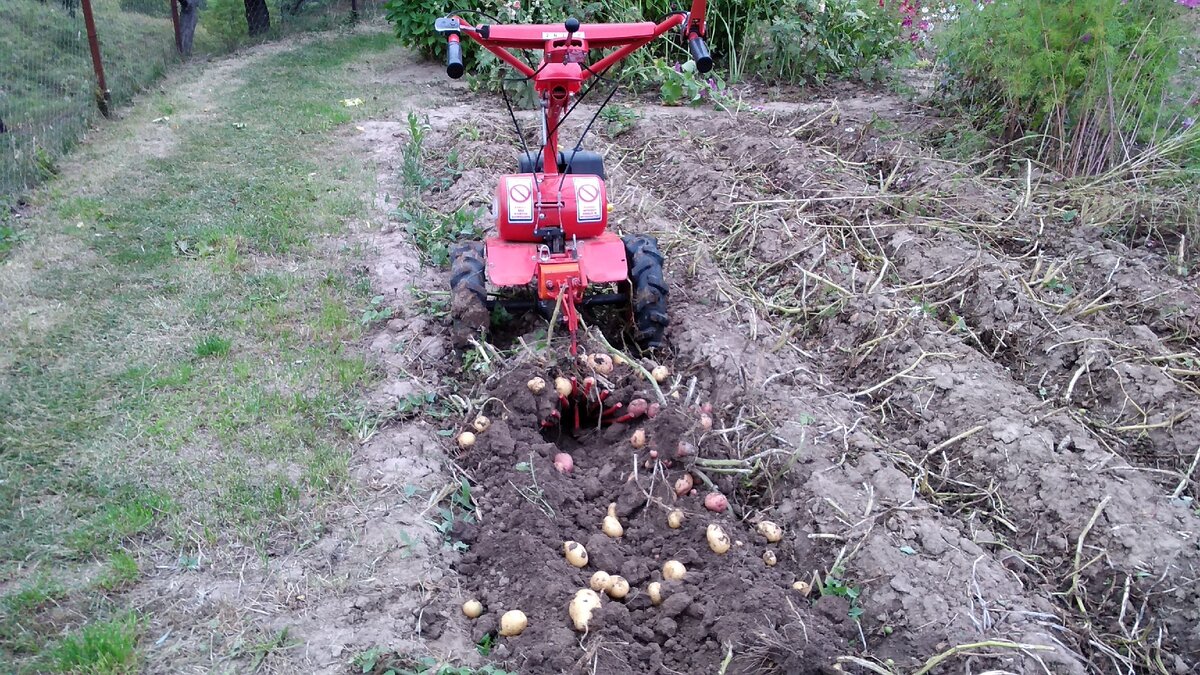

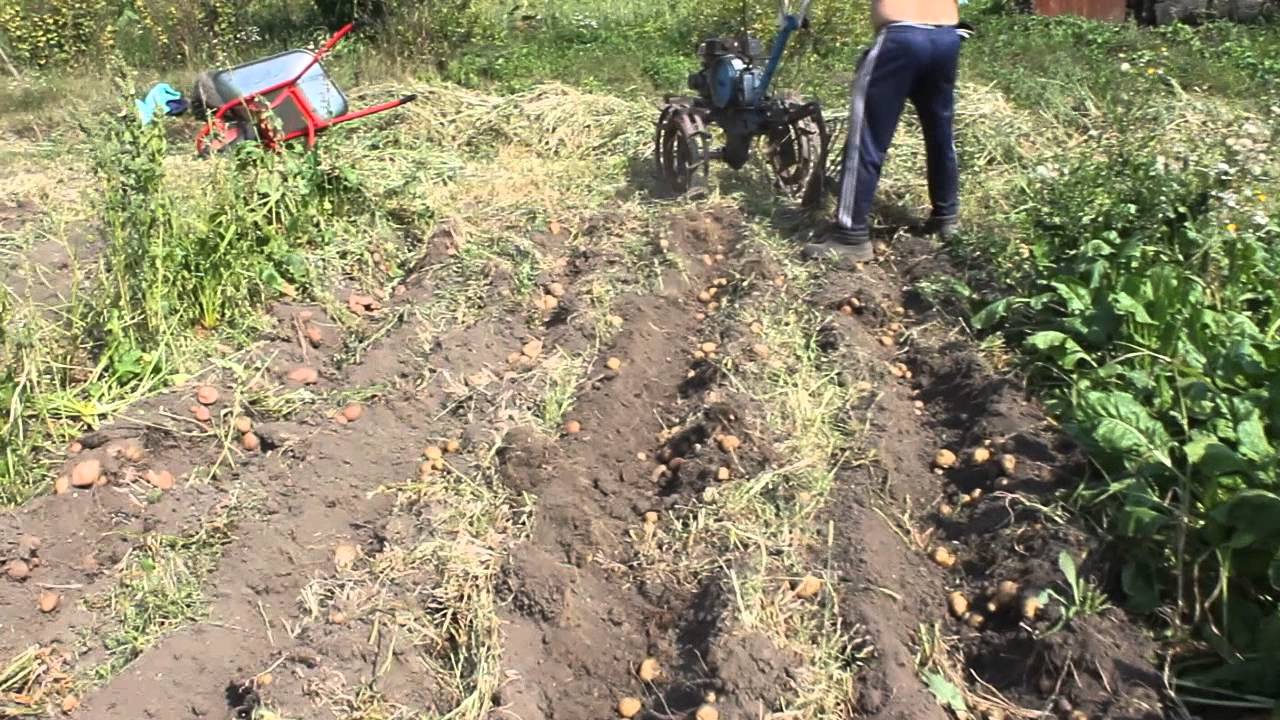

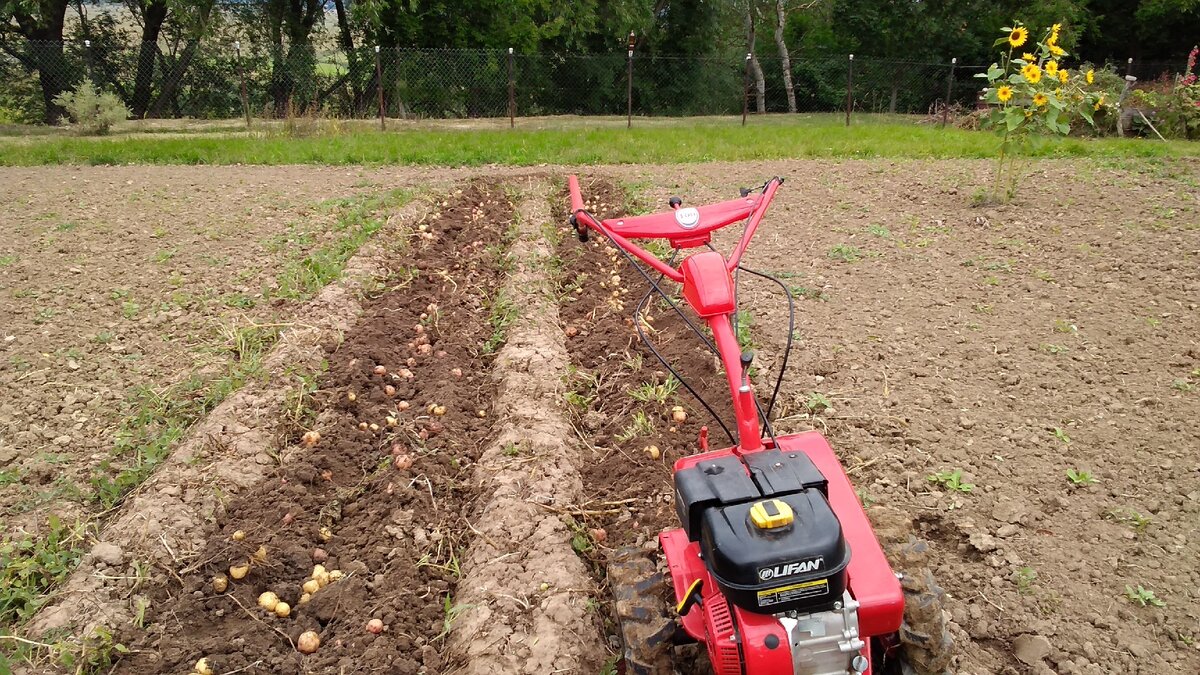

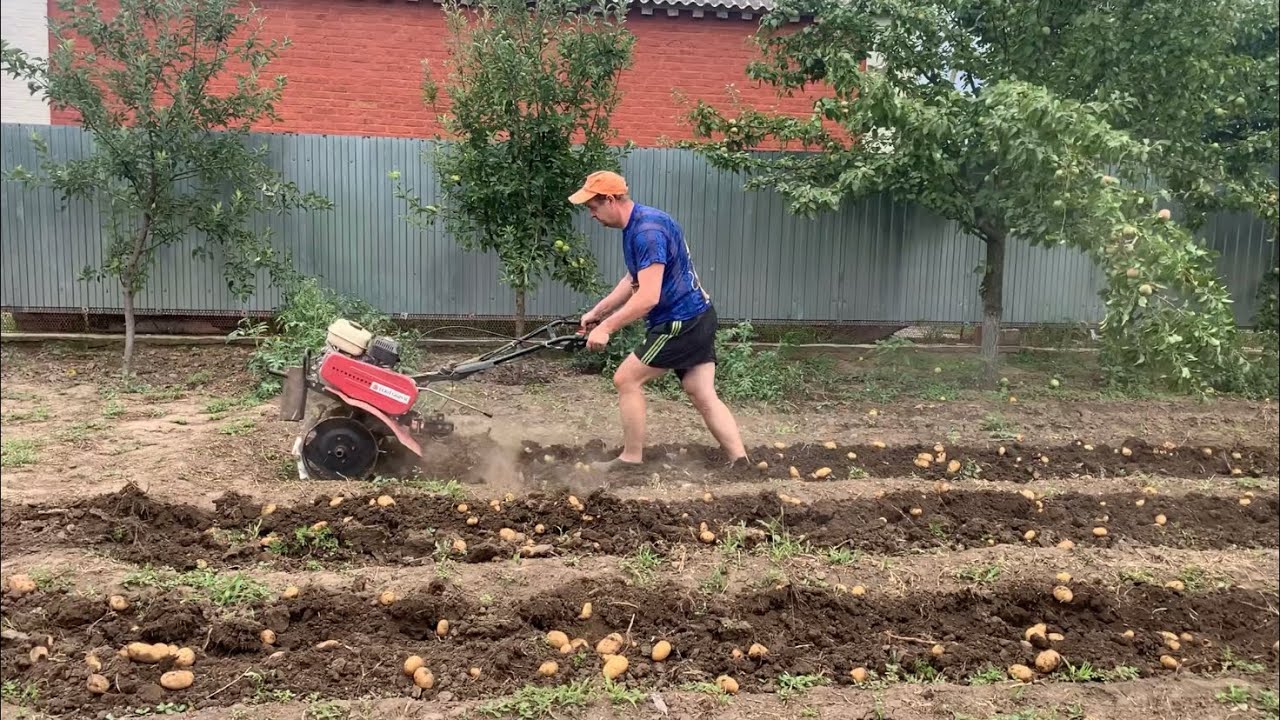

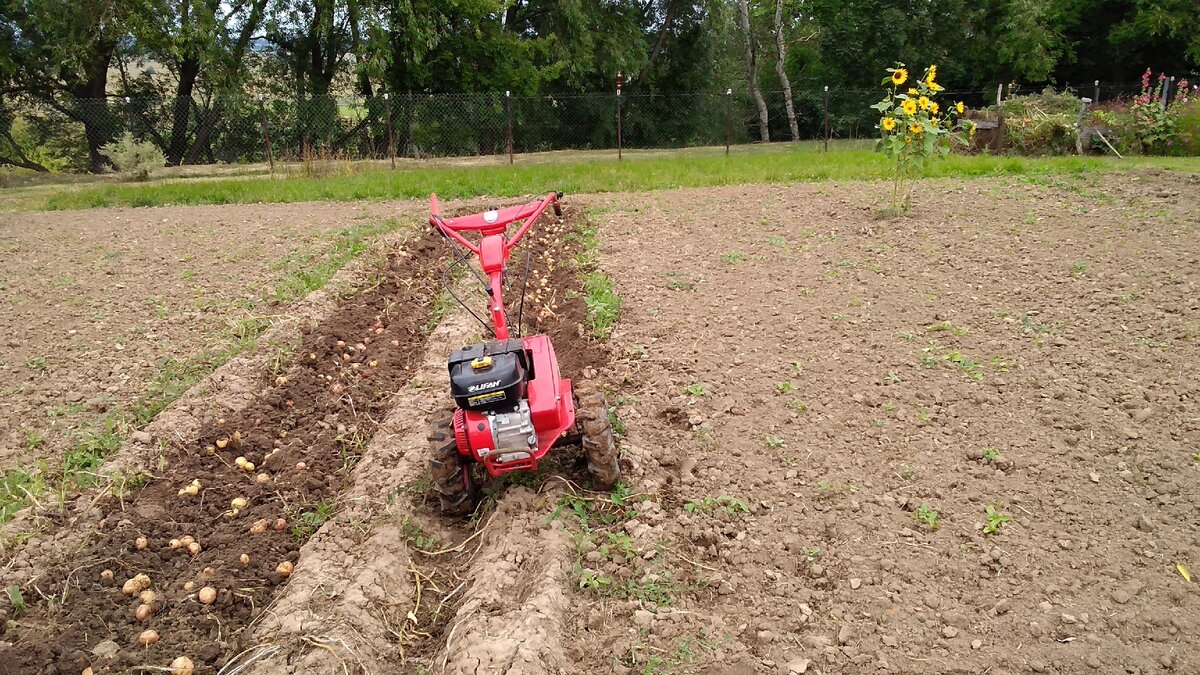

Копка картофеля мотоблоком: пошаговая инструкция, видео

Несмотря на множество модификаций минитракторов, у них одно руководство по использованию. Чтобы приступить к выкапыванию, необходимо сначала подготовить участок, очистив его от скошенной ботвы, сорняков и прочего мусора. Делают это при помощи культиватора с двумя разрыхлителями, окучником. Заглубляют навесное оборудование не сильно, чтобы не повредить клубни.

После подготовки рядов приступают к уборке. Последовательность действий:

1. Корректируют прицепной механизм.
2. Заглубляют навесное оборудование, проходят первый ряд.
3. Переходят к третьему, что позволяет не повредить колёсами попавшие в междурядья клубни.
4. Послабляют конструкцию между колёсами для простоты управляемости.

Прополка картофеля в огороде: сроки, приспособления и инструментыКартофель часто занимает значительную долю участка, поэтому на его обработку уходит много сил. Вопрос о том, как быстро…

Общая информация о механизме

Картофелекопалка представляет собой специальное прицепное устройство для мотоблока или мини-трактора, которое позволяет отделить клубни от грунта и произвести их отвал на поверхность. После остаётся лишь собрать клубни в подходящую тару. Картофельный бизнес будет успешно развиваться с таким устройством благодаря механизации.

Типы устройства:

• стрельчатый;
• грохотный или вибрационный;
• транспортёрный.

Стрельчатая картофелекопалка отличается простой конструкцией и легко подходит для любого мини-трактора. Движимые части в устройстве отсутствуют, что упрощает изготовление. Копалка подрезает грунт ножом. Далее земля попадает на стальные прутья, откуда ссыпается виз. Плоды картофеля задерживаются прутьями и падают поверх грунта в чистом виде.

Подобное устройство эффективно только на мягкой и сухой почве. Влажный грунт будет подрезаться комками, что не позволит отделить от него картофель. Для этого потребуются дополнительные усилия. Простота конструкции не должна подкупать фермеров северных регионов — устройство попросту не будет работать. Однако самодельная картофелекопалка для мини-трактора стрельчатого типа делается быстро, даже без чертежей — это весомое преимущество.

Механизм вибрационного типа (его ещё называют грохотным) состоит из лемеха, ствола и привода. Это производительное устройство, но сложное в изготовлении. Движущиеся детали добавляют проблем при сборке. Принцип действия:

1. Лемех подрывает землю вместе с плодами.
2. Материал попадает на стол из прутьев, где земля разрыхляется и просыпается вниз сквозь сито.
3. С противоположной стороны поверх земли ссыпаются клубни.

Вибрационный стол усложняет конструкцию, но позволяет работать на твёрдом и влажном грунте. Благодаря вибрации комки земли разбиваются, а плоды становятся относительно чистыми.

Установка с транспортёром позволяет работать на любом типе мотоблока или мини-трактора. Конструкция похожа на грохотную копалку, но сразу за лемехом стоит транспортёр. Его назначение — поддержать клубни на платформе для их лучшей очистки от налипшей земли. Устройство практичнее вибрационной копалки и подходит для любых типов земли. На мягкой сыпучей почве применять копалку с транспортёром нецелесообразно.

Выбор конструкции необходимо делать в зависимости от типа почвы, на которой предстоит работать. Правило простое: чем легче почва, тем проще нужен картофелекопатель. Можно изготовить и транспортёр, но он не пригодится на сухом песке. Это будут лишние затраты. Однако, если необходимо изготовить картофелекопалку к мини-трактору своими руками, чертежи и размеры следует подбирать так, чтобы механизм гармонично подходил к тяговому устройству.

Популярные модели картофелекопалок

Среди дачников пользуются спросом следующие модели:

Копалка для картофеля к мотоблоку ККМ-1 — это агрегат вибрационного типа. Помимо сбора урожая активно применяется для уборки свеклы, лука и других овощей. Отлично подходит к мотоблокам модели «Салют», «Нева», «Фаворит». Работа возможна на грунтах легкого и среднего типа умеренной влажности. Скорость работы составляет 2 км/час. Глубина рыхления почвы составляет 20 см, ширина захвата — 37 см. Прибор средней ценовой категории, благодаря чему он получил свое распространение среди широких масс населения.
Картофелекопатель грохотного типа КВМ-3 хорошо генерируется с мотоблоками самых разных моделей. Если работа происходит на твердых грунтах, то можно добавить дополнительный нож, который существенно облегчит процесс сбора урожая. Скорость картофелекопалки — 2 км/ч. Глубина врывания в землю составляет 20 см, ширина захвата равна 37 см.

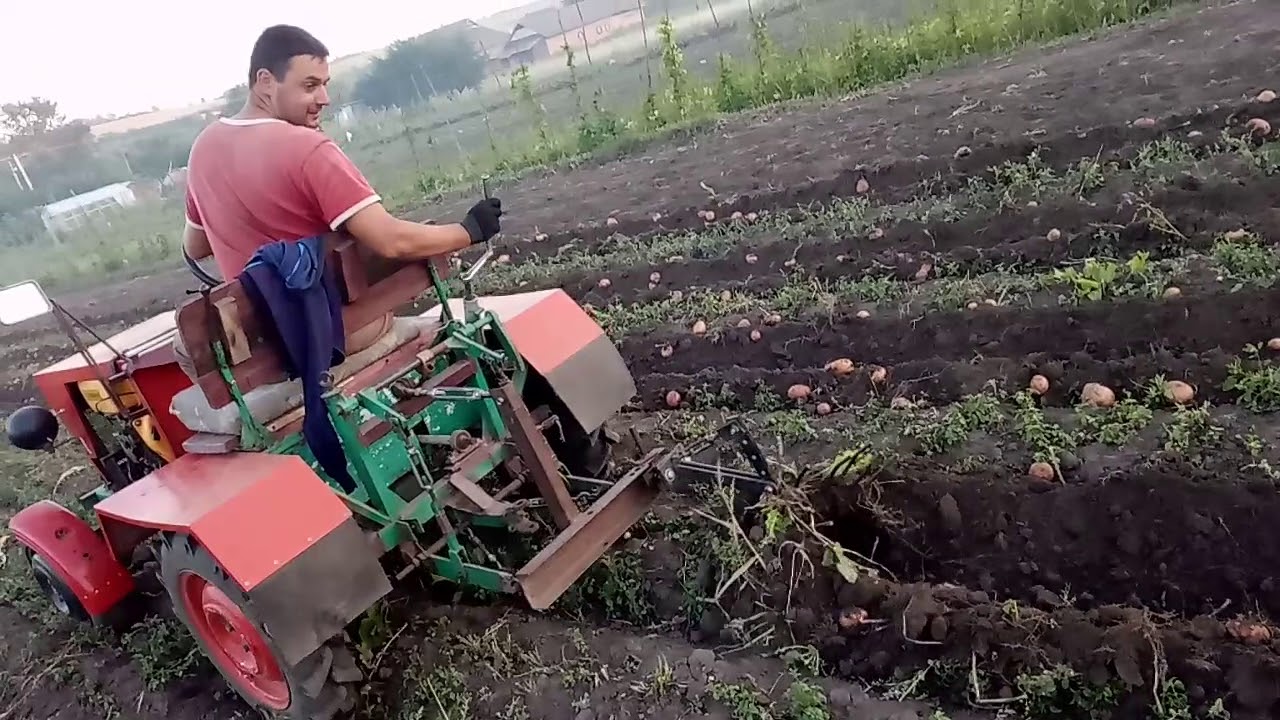

Картофелекопалка двухрядная навесная ДТЗ-2В предназначена для качественной и быстрой уборки урожая с помощью мини-трактора. Ширина захвата — 42 см. Мощность агрегата составляет 24 л. с.
Картофелекопалка для мотоблока Garden Scout — это мощный агрегат вибрационного типа. Размеры захвата составляют около 40 см, глубина погружения ножей — 28 см. Эффективность работы такой картофелекопалки достаточно высокая. За один час можно собрать урожай с 2 га площади.
Вибрационная картофелекопалка «Полтавчанка» — это удобная модель для работы на небольшой площади до 2 га. Ширина захвата составляет 39 см, глубина погружения ножей -18 см. Весит такая техника около 34 кг, что позволяет активно ее использовать многим огородникам. Данная модель подходит к мотоблокам «Нева», «Салют», «Фаворит»

Отлично работает на почве умеренной важности (не более 30%). Колеса данной модели можно регулировать, допустимо самостоятельно выбрать необходимую глубину выкапывания корнеплодов.

Как сделать самодельное приспособление своими руками

Сделать картофелекопалку для мотоблока своими руками сумеет даже начинающий мастер. Изготовление агрегата не требует значительных финансовых затрат. Агрегат получается простым, поэтому для его ремонта и обслуживания не потребуется привлекать специалистов.

Устройство для копки картофеля делают из гнутого металлического листа и прутьев. Детали сваривают и крепят к корпусу. Мотоблок перемещается, зубья выгребают картофель, а земля просыпается между прутьями.

Составляя чертёж для картофелекопалки своими руками, размеры и тип конструкции выбирают исходя из ширины междурядий и глубины посадки.

Необходимые инструменты и материалы

Мотоблок оснащают навесной картофелекопалкой собственноручного изготовления, если площадь участка измеряется в сотках, а не десятках гектаров. В промышленных масштабах уборку целесообразно проводить с применением покупного устройства.

Материалы, инструменты и составляющие конструкции:

• стальные или железные прутки (арматура);
• швеллер;
• уголок;
• сталь толщиной 5-8 мм;
• лазерный уровень или угольник;
• пластины для крепежа;
• гайки, болты;
• дрель, гравёр;
• сварочный аппарат;
• болгарка;
• регулировочная тяга;
• подвесная система;
• рама;
• грунтозацепы (колёса).

Не обязательно покупать все детали — сделать картофелекопалку для мотоблока своими руками несложно из тех, что были в употреблении.

Из трубы прямоугольного или квадратного сечения изготавливают основу

Пошаговый процесс сборки и монтажа

Особенность отечественного климата такова, что во время уборки картофеля грунт бывает влажным. Простейшая копалка здесь не поможет — потребуется более эффективное устройство. Сборку выполняют в определённой последовательности.

Основу изготавливают из трубы прямоугольного или квадратного сечения со сторонами 4 см или более. Опорные балки делают из 4-метровой металлической заготовки. Её разрезают на отрезки длиной 80 и 120 см, из которых сваривают прямоугольную раму. Углы соединяют газо- или электросваркой.

Тяги и их крепления

Перемычки приваривают к раме, но не посередине сторон, а на расстоянии четверти длины от края. С обратной стороны рамы вертикально приваривают опорные трубки, а к ним крепят основу для оси.

Для крепления используют гайки и болты, отверстия проделывают дрелью или гравёром. На ось устанавливают колёса.

Вертикальные стойки

Всего делают 3 вертикальных стойки с каждой стороны рамы. Первая — длиной 50 см, на расстоянии 5 см от края прямоугольника. Вторая имеет размер 40 см и отстоит от первого профиля на 40 см. Третья стойка — на расстоянии 40 см от второй, длиной 30 см. В результате получается убывающая лесенка.

Для того, чтобы агрегат не разрушился от сильных нагрузок, нужна жёсткость для стоек

Усиление жёсткости

Стойки усиливают полосой металла толщиной 0,5 мм. В нижней части элементы соединяют между собой под углом 45 градусов. Жёсткость для стоек нужна для того, чтобы агрегат не разрушился от сильных нагрузок.

Лемех или рало

Рало делают из металлического листа толщиной 0,3 мм. По чертежу вырезают лопасти, а к ним с помощью сварки присоединяют плуг. Чтобы лопасти лучше захватывали землю, нужно придать им выпуклую форму.

Изготовление скатной доски

Доска, по которой клубни будут скатываться, очищаясь от грунта, тоже входит в конструкцию агрегата. Чтобы не утяжелять конструкцию, скат делают из тонких металлических прутьев. Подойдёт арматура длиной 1,2 м и диаметром 1 см. Отрезки приваривают на расстоянии 4-5 см друг от друга.

Тяги для регулировки

Тяги не относятся к обязательным элементам, но они облегчают использование картофелекопалки для мотоблока на сыром и тяжёлом грунте. Как вариант, регулируемую конструкцию крепят к отдельной раме, а её присоединяют к основной. Крепления затягивают болтами и гайками.

Легкость передвижения по рядам зависит от ширины шин

Опорные колёса

Колёса — обязательная часть картофелекопалки. От ширины шин зависит легкость передвижения по рядам: узкие колёса при движении проваливаются в грунт, особенно если он сырой. Подойдут шины от садовой тачки или другого ненужного устройства.

Картофелекопалка своими руками

Своими руками рекомендуется делать лишь ручные варианты для обработки малых площадей. Оборудование промышленного назначения лучше приобретать непосредственно у изготовителей.

Итак, обычную вибрационную картофелекопалку можно сделать с помощью следующих средств:

• Швеллер из железа.
• Стальной кусок с толщиной не меньше пяти миллиметров. Этот материал нужен для создания лемеха. Кстати, для данной цели также можно воспользоваться полотном от циркулярной пилы.
• Уголки из металлопроката.
• Железных или стальных прутков.

Картофелекопалка состоит из рамы и основания. Если говорить более конкретно, то ее конструкция включает в себя:

• Основание (раму, о которой говорилось выше);
• Систему подвесного типа;
• Регулировочную тягу;
• Грунтозацепы или колесики.

Также для работы потребуются следующие инструменты:

• Аппарат для сварки;
• Болгарка;
• Дрель или гравер;
• Строительный уровень и угольник;
• Гайки и болты;
• Пластины для крепления.

Преимущества и недостатки

Не все огородники приветствуют копку картошки мотоблоком. Причиной является высокий риск повреждения картофельных клубней во время выкапывания. Такие опасения не беспочвенны. Неумелое применение мотокультиватора при копке картофеля увеличивает количество порезанных корнеплодов. Причиной является неправильная настройка техники.

Но несмотря на большой процент брака, использование техники в процессе уборки урожая несет свои преимущества:

1. Минитракторы для копки картофеля имеют очень простую конструкцию. Поэтому с управлением ими легко разобраться, потратив немного времени. Главной деталью такого культиватора является картофелекопалка, составленная из плуга и верхнего веера.
2. Культиватор легко настроить человеку с минимальным опытом. Чтобы клубни не повреждались во время уборки, регулируют глубину залегания плуга, извлекающего корнеплоды на поверхность.
3. Физическая нагрузка сильно уменьшается, поскольку достаточно управлять техникой.
4. Скорость уборки урожая повышается в несколько раз по сравнению с ручной копкой.

Недостаток при выкапывании картошки мотоблоком только один – высокая цена техники. Поэтому обычно такое устройство покупают овощеводы, каждый год высаживающие картофель на большой площади. Если участок под картофель не превышает 2-3 соток, покупать для их обработки мотоблок нерентабельно.

Плюсы и минусы

Как ни странно, многие владельцы огородов не хотят прибегать к автоматизации в процессе выращивания урожая. Причины находятся разнообразные, причем не всегда объективные.

Тем не менее, копка культуры мотоблоком имеет массу преимуществ, с которыми сложно спорить:

1. Простота конструкции. Оборудование не представляет сложности. Для его применения не нужны особые знания. Основной элемент, который необходим при сборе клубней – это копалка. Указанная деталь включает в себя верхний веер и плуг, изготовленный из металла.
2. Простота настройки. Разобраться с мотоблоком несложно. Главное, что необходимо сделать – настроить требуемое заглубление плуга и приноровиться к использованию оборудования.
3. Отсутствие значительного физического труда. Нужно направлять устройство прямо по земле, и тогда проблем не возникнет. С такой нагрузкой под силу справится даже женщине.
4. Возможность быстро выкопать картофель. Благодаря автоматизации сбор урожая происходит гораздо быстрее, чем если это делать вручную.

Из минусов выделяют лишь один – неумелое использование. Отсутствие опыта может затруднять использование мотоблока в первое время. Тем не менее, разобравшись в том, как работает мотоблок, в дальнейшем проблем возникнуть не должно.
