Как своими руками сделать компас

Защита от ветра

Чаще всего в качестве ветрозаслона предлагается обрезанная посредине пластиковая прозрачная бутылка. Такой вариант, как по мне, не очень удобен ни для «водного», ни для «нитяного» компаса. В первом случае иглу сложно будет удержать в центре объема, и она может соприкасаться со стенками, что, как помним, ведет к ошибкам в измерениях. Во втором случае из-за слишком короткой нити на иголку будут действовать силы, связанные с сопротивлением нити к скручиванию, что также негативно скажется на показаниях.

В качестве ветрозаслона лично я предложил бы естественные укрытия, совмещенные с дополнительной защитой от ветра собственным телом. Также с этим прекрасно справляется алюминиевый котелок, представляя собой, как емкость для воды, так и защиту от ветра. Однако такой вариант эффективен только для «водного» компаса. Для иголки на нитке можно воспользоваться кариматом, скрутив его в тубус и поставив вертикально: таким образом получится неплохая защита от ветра при достаточно длинной нити, к которой подвешена игла.

Если же каримата, полиэтилена или других материалов для создания искусственного ветрозаслона нет в наличии, местность не располагает естественными укрытиями, а погода оставляет желать лучшего, тогда нужно пользоваться тем, что есть, либо дожидаться, когда погода утихнет или прояснится, чтобы перейти к методам ориентирования по небесным светилам.

А теперь, как и было обещано, разберем самые распространенные заблуждения, связанные с этой темой.

Материал для стрелки компаса

Для изготовления компаса подходят только предметы из ферромагнетика, поскольку он обладает магнитными свойствами, если на него не оказывает влияние внешнее магнитное поле. Их легко найти, поскольку такие предметы легко примагничиваются к постоянному магниту. Сделать компас из диамагнетика тоже можно, но для этого потребуется создание особых условий и сильного магнитного поля.

Для изготовления компаса используется железо и его сплавы, например, гвозди, ножи, иголки, рыболовные крючки — их используют в качестве стрелки. Предпочтительными считаются те, что меньше по площади и легче весят. Чаще всего для этого используется швейная иголка, но более габаритные предметы тоже подходят.

Намагничивание стрелки

Если компас выполняется из иголки и воды, то для ее движения требуется предварительное намагничивание. Некоторые предметы, которые используются для стрелки, уже намагничены, но такое бывает не всегда.

Чтобы проверить это, достаточно сделать компас и посмотреть, перемещается ли стрелка. При этом устройство вертят в разные стороны и наблюдают за ним. Если стрелка реагирует на это и постоянно возвращается в одно и то же положение, то она намагничена и дополнительно ничего делать не нужно.

Когда стрелка компаса не реагирует на изменение положения, рядом с ней кладут обычный магнит, его достают из наушников или телефона. Некоторые просто кладу стрелку на телефон, стальной ножик или рацию, этого достаточно, чтобы она намагнитилась. На это уходит от 2 до 5 секунд.

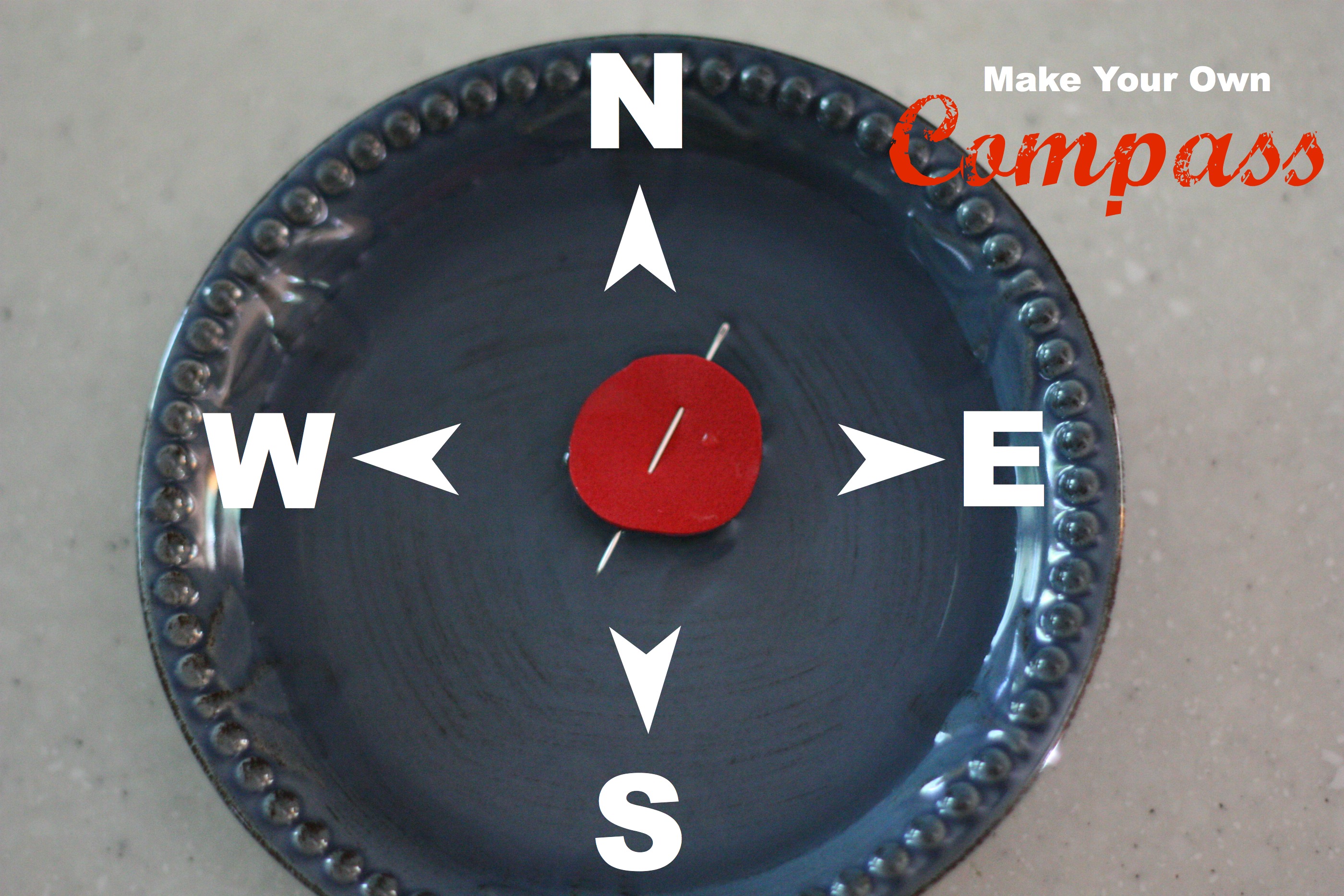

Прибор из иголки и воды

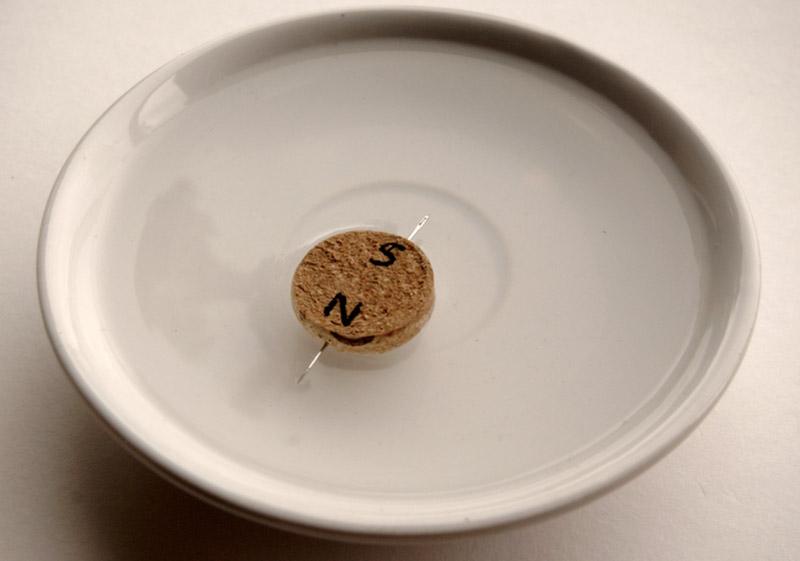

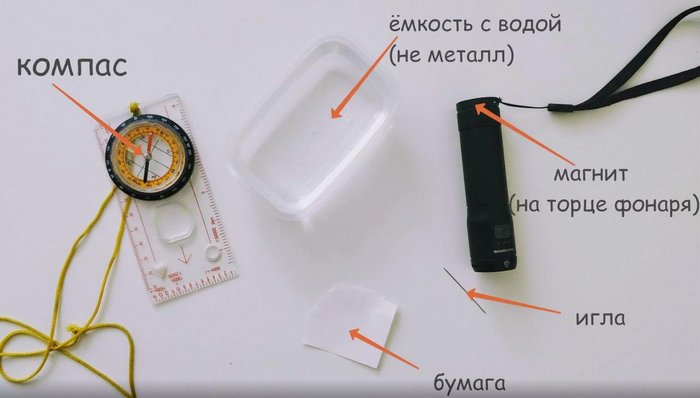

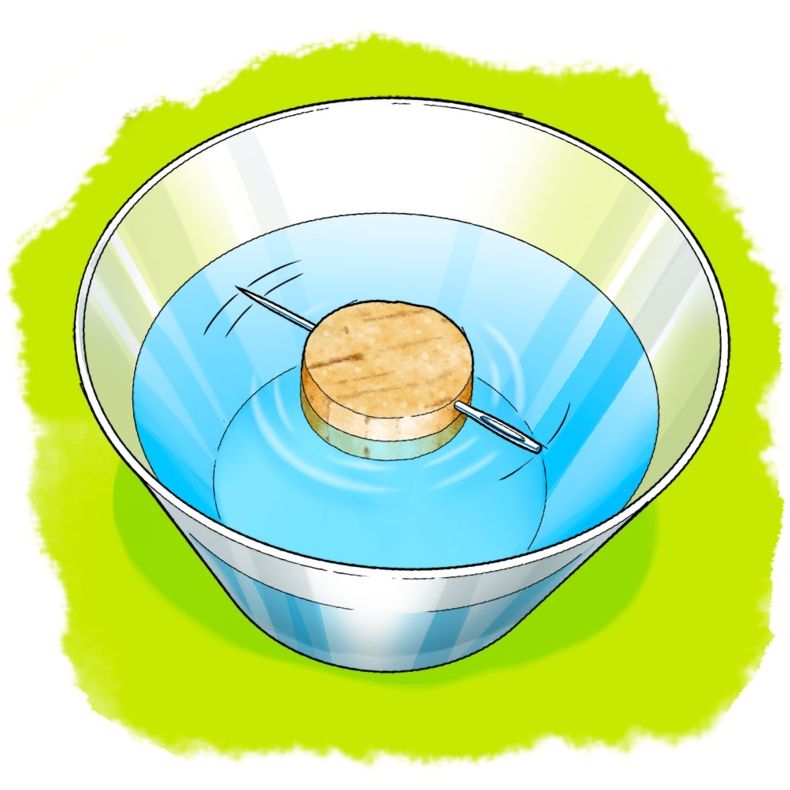

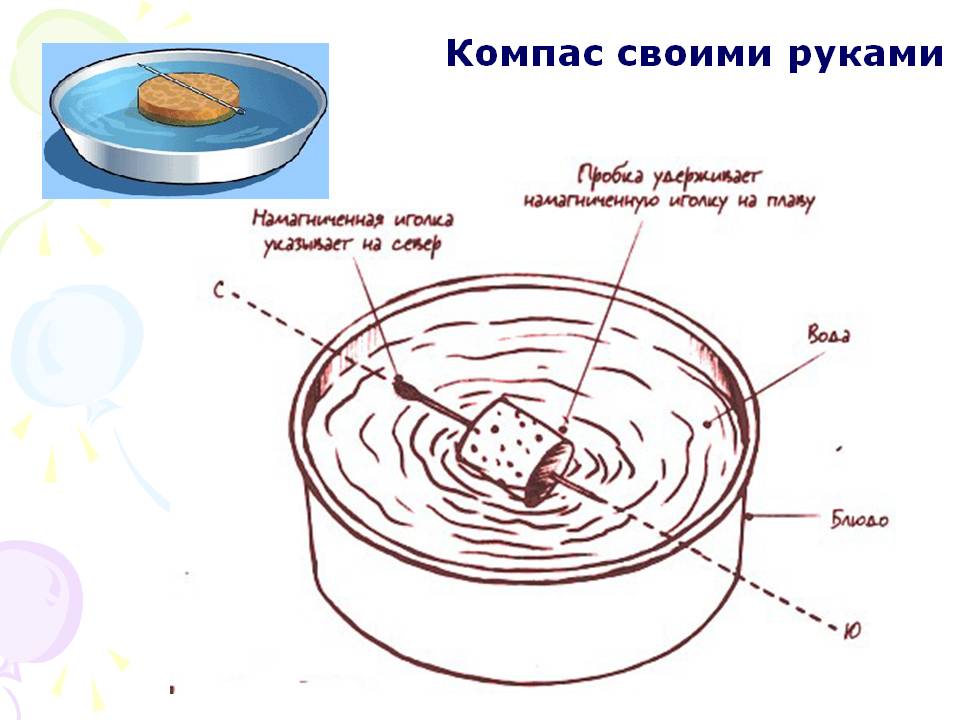

Для создания компаса вам понадобится иголка, магнит, пробка или пенопласт и неметаллическая миска с водой. Для начала обработайте иголку. К одному её концу присоедините магнит и оставьте на 10-20 минут. Второй конец нужно размагнитить. Для этого несколько секунд подержите его над пламенем зажигалки или спички. Если вы не можете найти у себя магнит, внимательно осмотрите свою квартиру. Почти наверняка вы найдёте магнитик на холодильнике или на дверце шкафчика.

После того, как иголка будет обработана, отметьте намагниченный конец любым цветом и приступайте к сооружению домашнего компаса. Налейте в миску воду. Иголку положите на пенопласт, плавающий на поверхности воды. Поставьте миску на устойчивую поверхность. Вы увидите, что стрелка вашего самодельного компаса поворачивается, указывая намагниченным концом на север.

Другие самодельные варианты

Есть еще один вариант, как сделать компас своими руками, но для него понадобится нитка, иголка, карандаш (или веточка) и листок бумаги. Вместо иголки подходят любые металлические предметы, например, скрепка, проволока или части электрических приборов. Если с собой нет нитки, то ее вытягивают из одежды, рекомендуемая длина — от 40 см.

Навигационное устройство выполняется в несколько этапов:

1. Необходимо привязать нитку на середину иголки. Ее фиксируют несколькими узлами, чтобы стрелка не соскальзывала и не дергалась.
2. Нитку зафиксировать на палке, карандаше или ручке.
3. Намагнить кончик иголки, потерев ее о ткань, шерсть или шелковую вещь.
4. Пометить этот кончик карандашом, краской или землей. Некоторые просто запоминают, ориентируясь на ушко.
5. Подвесить иголку за нитку и поместить в банку. Намагниченный край всегда поворачивается на север. В таком случае слева расположится запад, а восток – по правую руку.

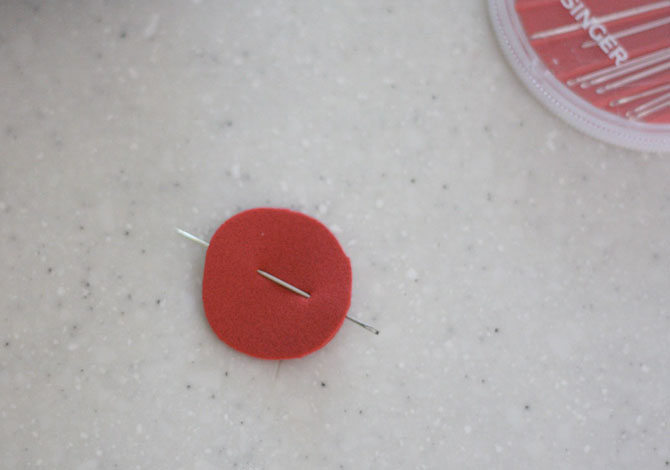

Некоторые перед тем как сделать компас из иголки втыкают ее в бумажку, а в ней уже делают дырку и подвешивают. Так проще зафиксировать стрелку, поскольку металл часто соскальзывает.

Любой самодельный навигатор покажет неверные результаты, если неподалеку от него находится обычный компас. Рекомендуемое расстояние между ними — 15–20 метров. Расположенное неподалеку железо тоже влияет на положение стрелки, в таком случае она постоянно будет двигаться и не сможет остановиться.

Еще один самодельный вариант — устройство из батарейки, лезвия, проволоки, бумаги. Для этого достаточно обернуть лезвие бумагой и обернуть проволокой, достаточно 5–8 витков. Концы присоединяют к разным фазам батарейки. Мощность подбирают на 2–3 вольта. Конструкцию заряжают пару секунд, а потом убирают проволоку.

Металл кладут на листок, кору дерева или другой плавучий предмет, а потом опускают в воду. Присоединенное к минусу лезвие всегда направляет на север.

Компас своими руками без применения жидкости

• Игла или лезвие безопасной бритвы
• Прозрачная бутылочка
• Тонкая нить или леска

Изготавливаем стрелку компаса и намагничиваем ее, как было описано в предыдущей инструкции. Для изготовления стрелки можно воспользоваться иглой или лезвием от безопасной бритвы. Можно делать стрелку и из половинки бритвенного лезвия.

Калибруем получившийся компас по методу, описанному в последнем пункте предыдущей инструкции и получаем прибор, готовый к использованию.

Как вы видите, сделать компас самостоятельно не так сложно. С одной стороны мы с вами посмотрели интересные решения, а если копнуть глубже, то становится очевидно, что мы пополнили свою копилку знаний крайне полезной информацией! Удачных вам путешествий, друзья.

А вас еще ждет интересное видео из сети по нашей теме:

Бывает так, что необходимо точно знать, в какой стороне находится юг, а в которой север. Дома это может пригодиться при настройке антенны, а путешественникам без подобных знаний, особенно в условиях дикой природы, вовсе не обойтись. Конечно, проще всего воспользоваться обычным компасом. А что делать, если его нет под рукой? Как сделать компас дома и на природе? Оказывается, это очень просто. Вам не понадобятся специальные приспособления — только подручные материалы, которые есть у каждого дома, или их легко раздобыть в лесу.

Как сделать компас из бумаги

Бумага не сможет указать, в какой части горизонта располагается север. Однако этот материал можно использовать для изготовления рабочей модели компаса или для детских забав.

1. Вырезаем ровный круг.
2. Наносим на него ручкой или карандашом шкалу с делениями.
3. Вырезается стрелка, в которую вставляется иголка.
4. Указатель закрепляется за бумагу веревкой.

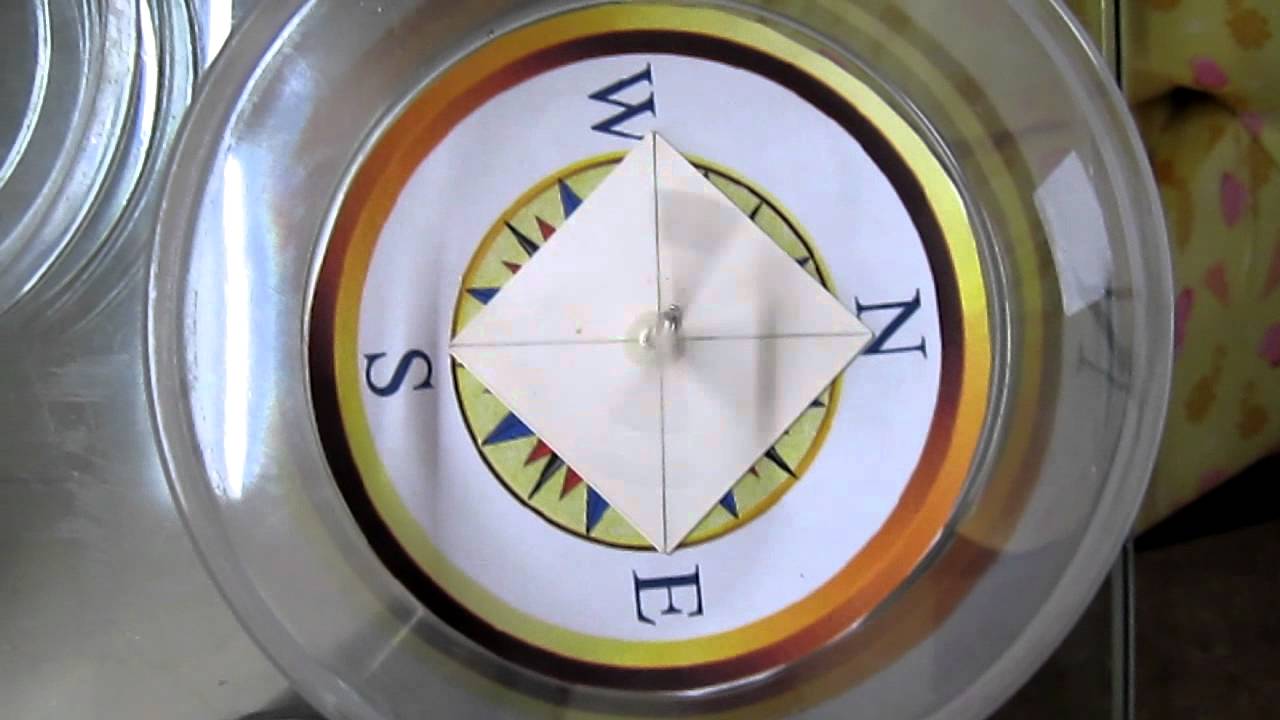

Компас из картона или бумаги – это отличная модель для изучения свойств навигационного прибора. Особенно интересной она будет для детей, которые смогут познакомиться с обозначением сторон света, понятием градусной шкалы и пр.

Компас из картона

Делаем компас на природе

Для этого будем использовать подручные материалы. Конечно, желательно идя в походы, на охоту, за грибами положить в карман проволоку или гвоздь, кусочек нитки и магнит, но если чего-то из этого нет, не беда. Предлагаем рассмотреть два варианта создания компасов в экстремальных условиях.

Первый: нам понадобится что-то не большое, металлическое. Это может быть иголка, кусочек проволоки или гвоздь. Теперь нам надо намагнитить один из ее концов, как в компасе сделать деталь, самую главную – стрелку, если нет магнита? Намагнитить металлический предмет можно трением. Потрите его об волосы или шерстяную одежду. Теперь привязываем к нашей стрелки нитку. Обязательно найдите центр тяжести и уравновесьте проволоку, иначе результат будет неверным. Длина нитки должна быть не меньше 40см. Второй край ее берем в руки или привязываем к палке и устанавливаем на опоре. После того, как наша стрелка покрутится и уравновесится, намагниченный край точно укажет на север.

Для второго варианта нам понадобится лунка с водой или миска. Намагничиваем один конец нашей «стрелки». Берем лист дерева или кусочек коры и кладем ее туда. Опускаем все это в лужу и смотрим, куда укажет кончик стрелки. Там и будет север.

Как видите сделать компас не сложно в любой ситуации, надо только проявить смекалку. Можете для начала поэкспериментировать дома. Если что не так, набираем в поисковике: как сделать компас – видео, и смотрим. Теперь уж точно, никаких вопросов не осталось.

Иногда в дальних походах возникает острая необходимость правильного определения сторон света. Может даже случиться, что от этого будет зависеть жизнь и здоровье членов экспедиции. Если есть компас — не беда. А если он вышел из строя или потерян? Тогда варианты такие: определять стороны света по звездам, солнцу, приметам или изготовить примитивный компас самостоятельно. Я как раз и хочу вам рассказать, как сделать компас самостоятельно, используя при этом только доступные материала. Мы рассмотрим несколько вариаций таких самодельных приборов.

Намагничивание импровизированной стрелки

Чтобы иголка — будущая стрелка компаса — поворачивалась в магнитном поле Земли, она должна быть намагничена.

Зачастую ферромагнитные предметы, используемые в качестве стрелки, уже могут быть намагничены.

Именно с этим, как мне кажется, связано большинство заблуждений, где люди полагают, что смогли намагнитить предмет, применяя на самом деле совершенно непригодные для этого методы. Например, пытаются намагнитить иглу, натирая ее об волосы. Другими словами, в этом случае имеет место быть ошибка в определении причинно-следственных связей.

В полевых условиях проверить, намагничен предмет или нет, достаточно просто: нужно сделать из него компас и посмотреть, поворачивается ли стрелка. О том, как именно это делается, мы расскажем далее.

При этом нужно после полной остановки «стрелки» поворачивать ее то в одну сторону, то в другую. Если такая стрелка постоянно возвращается в одно и то же положение, значит она намагничена и дополнительно намагничивать ее не обязательно. Кстати, таким же образом проверяется исправность компаса, сделанного на производстве.

Если же стрелка не была намагничена, то намагнитить ее можно двумя способами.

Способ №1 — с помощью магнита. Это самый простой и быстрый способ.

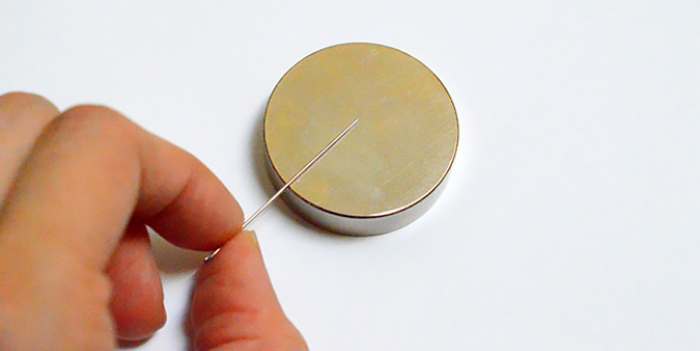

Для этого достаточно положить стрелку рядом с магнитом. В диких условиях зачастую предлагают вынуть магнит из динамиков наушников или телефона. Однако, как по мне, это нерационально: телефон может еще пригодиться. Все намного проще: достаточно стрелку положить на сам телефон или рацию, чтобы она намагнитилась, но еще проще положить ее на стальной нож, который, как правило, обладает магнитными свойствами.

Долго держать стрелку возле такого магнита не нужно: обычно достаточно нескольких секунд.

Определение сторон импровизированной стрелки происходит эмпирическим путем по звездам или Солнцу. То есть по светилам определяются стороны света, а затем определяется, какая часть стрелки, куда показывает. А о том, как определять стороны света по Солнцу и звездам мы рассказывали здесь (Ориентирование по Солнцу) и здесь (Ориентирование по Полярной звезде).

Способ №2 — с помощью катушки и тока. Этот способ посложнее и требует наличия изолированного провода и источника тока.

В этом способе вокруг иглы в виде катушки в один слой наматывается изолированный провод. Если провод оказался неизолированным, то иглу можно покрыть сухой туалетной бумагой или куском полиэтилена, чтобы изолировать ее от контакта с проводом, а витки делать так, чтобы они не соприкасались друг с другом.

Через катушку пропускается электрический ток, в результате чего внутри катушки возникает магнитное поле, а иголка становится сердечником этого электромагнита.

Где взять электричество для этого способа? Все просто: чаще всего в качестве источника электропитания в дикой природе выступает батарейка от фонарика или аккумулятор от телефона, хотя бывают и другие источники. Главное, чтобы ток был постоянным, а не переменным, то есть розетка без дополнительных схем, выравнивающих электрический ток, для этого не подойдет.

Чтобы определить, какая сторона иглы, показывает на север, можно воспользоваться методом, предложенным в первом способе. Однако есть и другой вариант.

Для этого нужно вспомнить физику и правило буравчика. Применительно к данному случаю, ориентируясь на это правило, можно сказать, что буравчик будет двигаться в ту сторону, где у импровизированной стрелки будет северный конец. Именно этот конец стрелки будет показывать в направлении на северный магнитный полюс Земли.

Теперь, когда основная часть работы проделана, дело остается за малым — дать возможность стрелке беспрепятственно вращаться. Для этого нужно правильно ее закрепить.

Защита от ветра

Если сделать компас и использовать его в домашних условиях, то проблем с тем, как защитить его от ветра не возникнет. Однако, в большинстве случаев путешественники пользуются самодельным устройством в лесу или на другой открытой местности, поэтому даже легкое дуновение ветра влияет на корректность результатов.

Естественным способом защиты являются складки местности, углубления и укрытия. Некоторые заслоняют компас котелком, кружкой или тарелкой. Заслонкой также выступает коврик для йоги, банка из стекла. Если ветер не достигает пиковых показателей, то достаточно заслонить компас телом, чтобы дуновения не повлияли на результаты.

Компас на нитке и иголке

Для того чтобы качественно изготовить компас в домашних или походных условиях, необходимо понимать, как работают навигационные приборы этого типа. Любой магнит старается принять параллельное положение относительно силовых линий магнитного поля Земли, которые проходят по направлению с севера на юг. Компасная стрелка – это маленький магнит, который при любом положении старается занять позицию вдоль этих невидимых линий.

Это и позволяет человеку определять месторасположение севера с помощью прибора. При самостоятельной сборке компаса первоочередная задача состоит в изготовлении магнитной стрелки. Ее нужно расположить так, чтобы ничто не препятствовало ее свободному вращению. В этом случае она поможет человеку определить направление на север.

Идеальная стрелка для компаса — магнит прямоугольной, продолговатой формы. Однако приобрести его сложно, а если навигационный прибор понадобился человеку при возникновении экстренной ситуации – практически невозможно. В этом случае компас делается из подручных материалов. К примеру, из швейной иглы и нити.

Компас на нитке и иголке

Они берутся практически в каждый туристический поход, поэтому эти вещи один из самых распространенных материалов для самодельного компаса.

Классический вариант изготовления компаса дома выглядит так: берется иголка средних размеров, один ее конец натирается магнитом, а затем она подвешивается на нитку. В полевых условиях этот способ зачастую выполнить невозможно. Вряд ли кто-то возьмет с собой магнит, рассчитывая ненароком заблудиться.

В полевых условиях компас на нитке и иголке делается так:

Берется иголка. Если таковой нет, можно использовать другие тонкие и легкие металлические предметы (скрепка, проволока, части различных приборов и оборудования).
Берется нитка. Если ее тоже взять забыли, можно вытянуть нитку из одежды. Длина нитки должна быть не менее 40 см. Это позволит избежать зацепления стрелки за различные предметы.
Нитка привязывается к игле за середину

Важно чтобы она не дергалась из стороны в сторону, иначе показания прибора будут не точными. Второй конец нитки держится рукой или привязывается за палку.
Конец иголки 2-5 минут натирается о ткань из шерсти или шелк.
Намагниченный конец иглы отмечается

Делается это краской, карандашом, землей или корой. Можно вовсе этого не делать. Главное не забыть, какую часть иголки натирал человек.
Металл подвешивается на нитку. Далее следует подождать, пока иголка успокоится и уравновесится, после чего намагниченный конец иглы будет указывать на север, противоположный – на юг. Слева от севера будет запад, а справа восток. При использовании навигационных приборов магнитного типа важно помнить о девиации.

Способы намагничивания

Чтобы иголка стала стрелкой компаса ее необходимо намагнитить. Бывает так, что материал уже обладает определенным количеством магнитной энергии. Проверить это просто. Достаточно подвесить иголку за середину и попробовать изменить ее положение в пространстве. Если металл остается неподвижным – иголку только предстоит намагнитить. Если же она поворачивается к определенной точке – металл уже обладает магнитной энергией. Можно смело начинать делать компас.

Намагнитить стрелку можно тремя способами:

1. Магнитом. Это наиболее легкий способ. Игла ложится вплотную к магниту и оставляется в таком положении на 8-12 секунд. В условиях похода материал можно извлечь из мобильного телефона или различных аксессуаров. Если человек считает, что эти приборы ему могут еще принести пользу, будущая стрелка кладется на телефон или рацию. Стальной нож также в большинстве случаев обладает магнитной энергией и пригоден для ее передачи иголке.
2. С помощью электричества. Для того чтобы воспользоваться этим способом, человеку понадобится иметь под рукой изолированный провод и источник тока. Иголка обматывается проводом, после чего по нему пускается электрический ток. Между витками возникает магнитное поле, сердечником которого выступает игла. В качестве источника электропитания можно применить обычные батарейки или аккумулятор от телефона.
3. Импровизация. Придать магнитные свойства предмету можно трением его о шелк и шерсть. Об этом сообщает школьный курс физики за 7 класс.

Намагничивание с помощью электричества

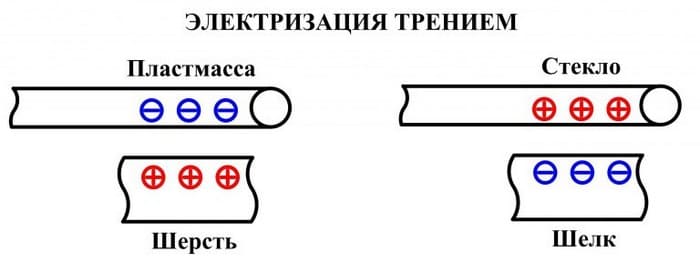

Электризация трением

Пошаговые действия

На нитке и иголке

В доме наверняка есть иголка с ниткой. Именно поэтому компас из иглы с ниткой создать будет несложно. Сперва берём иголку, получше трём магнитом один её конец. (магниты можно взять хотя бы с холодильника, маленькие вполне подойдут). Иголка намагнитится. Дальше берём нитку. Какую именно? Дома разумнее взять с катушки, но иногда, если вы вдруг уже в походе, нитку можно сорвать с одежды.

Положите нитку горизонтально, смотрите. Намагниченный конец иглы будет показывать север, другой юг. Слева, справа будут запад с востоком. Осталось отметить намагниченный конец, чтобы не запутаться (например, зелёнкой или краской). Можно пользоваться.

Вот так из иголки с ниткой делается замечательный компас.

Из скрепки

Компас из скрепки делается по тому же принципу — зарядкой посильнее. Можно опять же взять магнит или согласно физике 7 класса использовать шёлк. В общем, так или иначе заряжаем скрепку. Потом она поаккуратнее выкладывается на картон или бумагу. То, что получается, спускается на воду

Внимание — ничего не должно мешать движению скрепки, чтобы она правильно определила стороны света! Недопустимы ветер, сквозняки. А, чтобы не столкнуться с водяной чашей, подобранные кусок картона или бумаги должны быть маленькими

Другие самодельные варианты

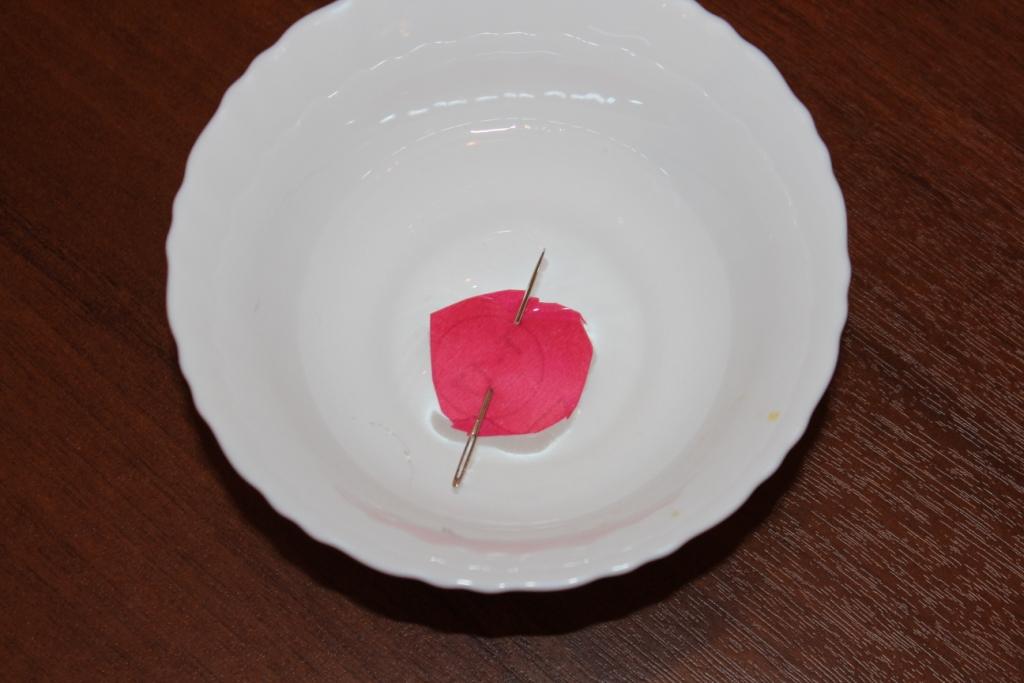

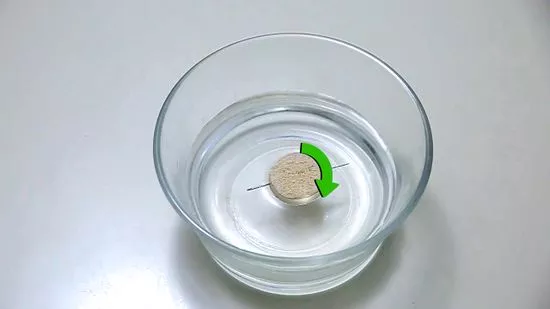

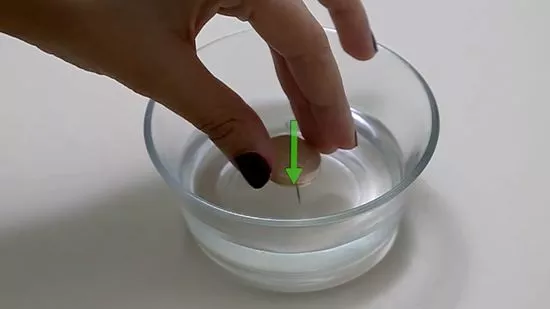

Помимо иголки с ниткой, можно сделать компас из иголки и воды. В этом случае иголка намагничивается немного по-другому. Иголка протирается об магнит, однако не всей частью, а лишь одним концом. Второй, напротив, должен оказаться неразряженным. Для разрядки можно подержать конец над огнём. А для зарядки, напомним, вместо магнита можно использовать шёлк.

Отмечаем намагниченный конец (см. раздел про нитку и иголку). Теперь нужно куда-то налить воды, установить иголку на устойчивую поверхность и смотреть. Намагниченная часть покажет север. Дальше всё понятно: позади юг, справа восток, слева запад.

В поле, где нет ни магнита, ни шёлка, можно использовать батарейку, лезвие и проволоку. Тогда моток изолированной проволоки наматывается на лезвие пятью-семью витками. Если нет изоляции, то заранее нужно обернуть лезвие одним слоем бумаги, затем накручивать проволоку. Следует присоединить к батарейке проводки — один к минусу, другой к плюсу. Вольтаж батарейки должен быть не менее 2. Конструкция оставляется на час, далее лезвие освобождается, провода отсоединяются. Кладём компас на листик, опускаем на воду. «Минус» покажет север, «плюс» — юг.

А есть и ещё вариант — компас из картона. Правильно вычертите чертёж и обрежьте ровный круг. Привычным способом зарядите иголку или скрепку, вставьте в картон. Как ни странно, она покажет север. Отмечаем все стороны света. Ура! Кстати, подобный компас очень понравится и доставит немало удовольствия детям.

Заблуждения и их опровержение

Основам по созданию самодельного компаса обучают на курсах по выживанию. Однако, некоторые инструкторы недостаточно компетентны, поэтому не опровергают мифы, перечислим несколько из них:

• Игла подходит для создания основы у основной стрелки. Если в конструкции несколько ферромагнитных частей, то результат получится некорректным из-за возникающей девиации.
• Намагничивание проходит за 5–10 минут. Независимо от выбранного способа на это требуется не более 10 секунд.

• Для самодельного устройства воду наливают только в пластик. На самом деле подходит любой материал, который не имеет ферромагнитных свойств.
• Компас опускают только в кипяченую или чистую воду. Это не имеет значения, также как и наличие соли в составе.
• Иглу или другую стрелку магнитят, натирая об волосы человека. Это заблуждение возникает из-за того, что люди не проверяют, намагничен изначально предмет или нет.

Самодельный компас используется не только для определения сторон света, когда оборудование сломалось, но также иногда выступает игрушкой, которую мастерят с детьми, обучая их основам выживания. Проще всего мастерить устройство из иголки и воды, но если этот способ не подходит, то используют скрепку или рыболовный крючок, предварительно их намагнитив.

Мне нравитсяНе нравится

Заблуждения и их опровержения

В качестве источника наиболее популярных заблуждений я выбрал известную книгу по выживанию «Книга, которая спасет вам жизнь» не менее известного советского туриста-экстремала Андрея Александровича Ильина. Кто знает, возможно именно она послужила причиной распространившихся и закрепившихся в умах людей мифов.

Итак, рассмотрим «великолепную семерку» самых распространенных мифов, связанных с конструированием самодельного компаса.

Заблуждение № 1. При сооружении самодельного магнитного компаса можно в качестве оси для стрелки использовать иголку, которую необходимо воткнуть в основание компаса ушком вниз.

Опровержение: в конструкции компаса не должно быть ферромагнитных элементов, кроме самой стрелки. В противном случае возникают искажения в показаниях компаса, связанные с магнитными девиациями.

Заблуждение № 2. Для того, чтобы намагнитить иглу, находящуюся в катушке, через которую течет электрический ток, нужно затратить не менее 10 минут.

Опровержение: опыт показал, что для намагничивания иглы таким образом достаточно времени не более 5–10 секунд. При этом для того, чтобы перемагнитить иглу и поменять ее полюса на противоположные, также достаточно не более 10 секунд. Тратить дополнительное время не только бесполезно, но и вредно, поскольку кроме временных потерь происходит разрядка источника питания, который мог сгодиться для других целей, например, для разжигания огня.

Заблуждение № 3. Северным концом намагниченной в электрической катушке иголки будет тот конец, со стороны которого была подведена отрицательная клемма батарейки.

Опровержение: северный конец иглы определяется правилом буравчика, также известного, как правило правой руки. А по этому правилу не всегда северный конец будет тот, со стороны которого была подключена отрицательная клемма: тут роль сыграет еще и направление витков обмотки.

Заблуждение № 4. Чтобы иголка лежала на воде, удерживаемая силами поверхностного натяжения, ее нужно потереть об волосы или между пальцами.

Опровержение: даже полностью обезжиренная с помощью этанола игла будет удерживаться на поверхности воды. Если же ее масса будет слишком велика для этого, как в случае с цыганской иглой, то никакое трение о волосы и кожу не поможет делу.

Заблуждение № 5. Нельзя использовать для самодельного компаса металлические емкости.

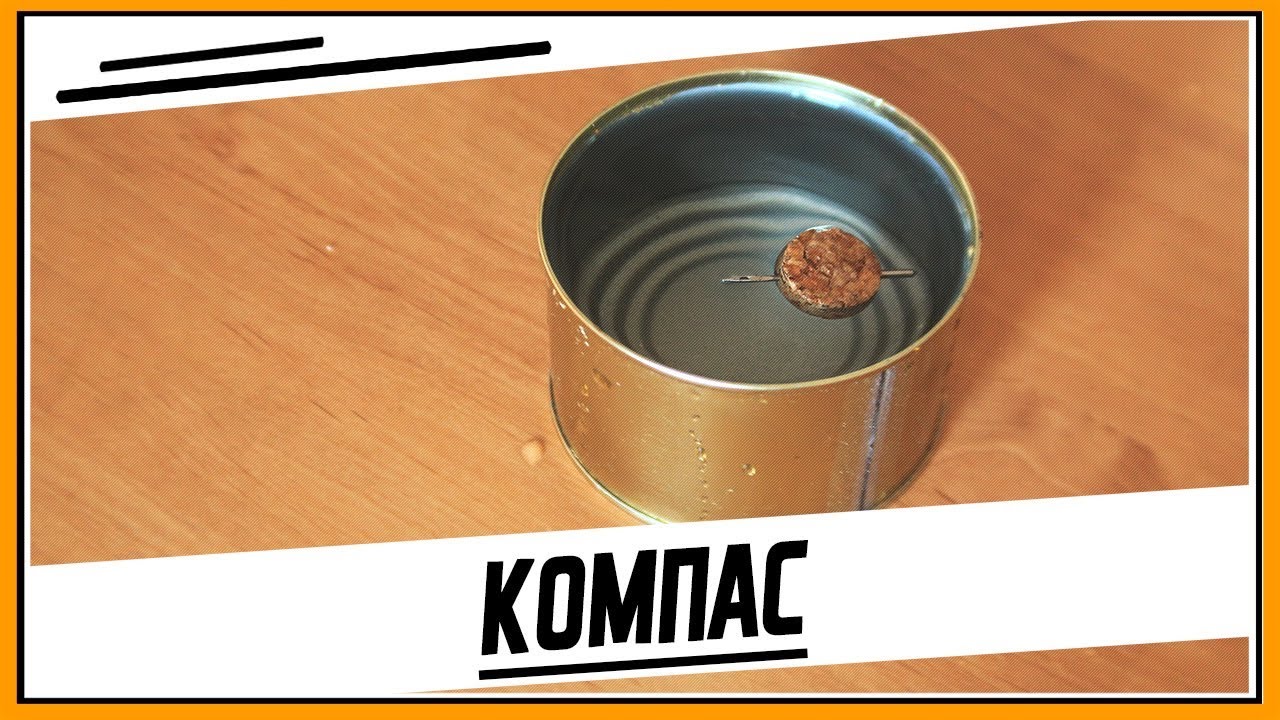

Опровержение: дело не в том, является ли посуда металлической, а в том, является ли материал, из которого изготовлена посуда, ферромагнетиком. Таким образом, использовать можно и металлическую посуду. Например, на точность измерений самодельного компаса не повлияют ни алюминий, ни магний, ни медь, которые по сути своей являются не ферромагнетиками, а пара- и диамагнетиками.

Заблуждение № 6. Нельзя использовать соленую воду.

Опровержение: на показания самодельного компаса наличие соли в воде не оказывает заметного влияния. В этом также легко убедиться самому, проведя свой собственный эксперимент с соленой водой и намагниченной иглой.

Также стоит рассказать еще про одно очень распространенное заблуждение, которое напрямую не связано с упомянутой книгой, но крепко укоренилось в головах многих туристов и выживальщиков.

Заблуждение № 7. Намагнитить иголку можно, потерев ее о волосы или о шерстяное изделие.

Опровержение: намагнитить таким образом металлическую иглу не получится, в чем легко можно убедиться на эксперименте.

Полагаю, известность автора и врожденная склонность людей доверять авторитетам стали той причиной, по которой эти заблуждения получили столь широкую популярность.

Как сделать резьбу

Итак, чтобы сделать резьбу в компасе в 3d, необходимо сравнить диаметры. Они должны быть одинаковыми как у детали, так и у резьбы. Далее нужно выбрать на какой поверхности нужно наносить. Откуда будет идти обозначение , задаем используем начальную границу. После этих действий, выбираем шаг.

А чтобы сделать резьбу в компасе, нужно первым делом посмотреть диаметры, чтобы они соответствовали друг другу. Внешний, должен быть равен внутреннему . Их размеры можно замерить. Потом все так же, выбираем поверхность, шаги и глубину. Эти навыки так же помогут вам сделать ловушку для птиц.

Итак, в этой статье мы рассказали вам о различных способах изготовления компаса в домашних условиях. Разобрались как делать рамку, как делать резьбу. Теперь вы умеете все и можете легко отправляться в путешествие не боясь заблудиться! Даже если и так, то вы обязательно найдете выход! Такой навык пригодиться в домашних условиях. Например, рассчитать где лучше расти тому или иному растению, ведь известно, что у них тоже есть свои прихоти.

Ника

1

Увлекаюсь походами и путешествиями, фото и видеосъемкой. Хожу в походы с детства. Всей семьей ходили и ездили — то на море, то на речку, на озеро, в лес. Было время, когда в лесу мы проводили по целому месяцу. Жили в палатках, готовили на костре. Наверное, поэтому и сейчас меня тянет в лес и, вообще, на природу. Путешествую регулярно. Примерно три путешествия за год по 10-15 дней и множество 2-х и 3-х дневных походов.

Комментарии: 0Публикации: 666Регистрация: 23-10-2018

Как закрепить стрелку в компасе

На самом деле, в отличии от фабричных моделей, каким-то специальным образом крепить стрелку вовсе не обязательно. Обычно для уменьшения трения иголку либо кладут на воду, либо подвешивают на тонкую нитку или леску. Но здесь есть свои нюансы, о которых мы и поговорим.

Для варианта с водой можно использовать лужу или другой естественный водоем. Но во втором случае возникает опасность потери иглы вследствии ее утопления.

Также хорошими вариантами являются емкости, например, пластиковая тарелка или алюминиевый котелок, в которые можно налить воду и опустить на нее иглу

В этом случае важно следить, чтобы у посуды не было ферромагнитных частей. Например, у котелка могут быть стальные ручки, вызывающие изменения в показаниях самодельного компаса

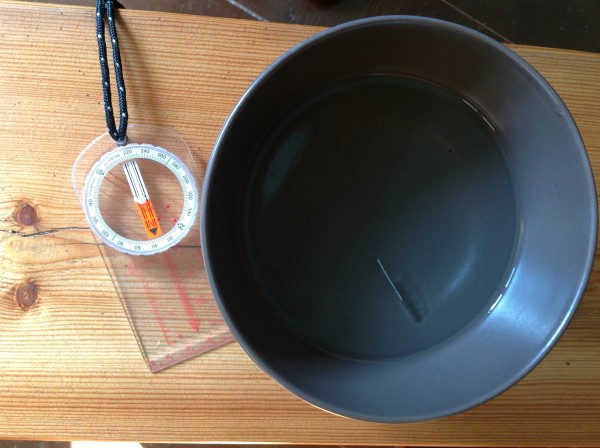

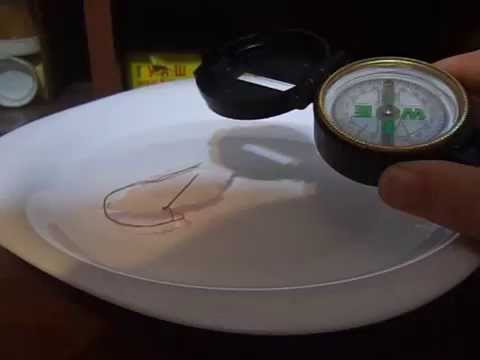

На фото ниже показана одноразовая пластиковая тарелка с водой, в которой плавает игла, закрепленная на куске водонепроницаемой ткани — это и есть компас их подручных материалов:

Неплохой вариант для «водного» компаса — полиэтилен, помещенный в углубление в земле или песке и наполненный водой.

Стоит проследить и за тем, чтобы поверхность воды оставалась чистой, ведь пленка, образованная какими-либо веществами или микроскопическими живыми организмами также может сильно повлиять на работу самодельного компаса, не давая возможности стрелке вращаться.

Если игла совсем небольшая и соответственно легкая, то ее можно медленно положить на воду — и она останется на плаву за счет сил поверхностного натяжения

Для этого важно, чтобы перед тем, как игла окажется в воде, ее поверхность оставалась сухой

Однако удержать на воде цыганскую иглу таким образом не получится из-за ее большой массы. Поэтому такую иглу можно положить на лист дерева или кустарника, либо же просунуть в полый сухой стебель какого-нибудь растения, обладающий достаточной плавучестью, чтобы удержать на поверхности воды иглу.

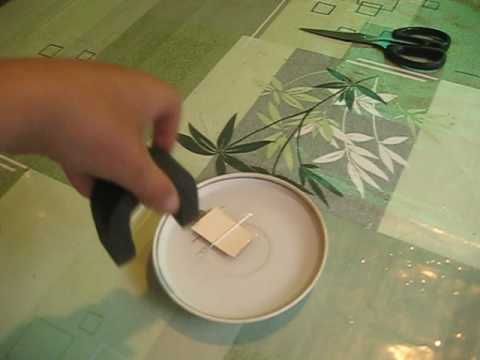

Также плавсредством для иглы могут служить кусок пенопласта, пластиковая пробка от бутылки и многие другие легкие материалы, не вызывающие магнитных девиаций, о которых мы подробно рассказывали здесь (Магнитный компас).

Важно, чтобы во время измерений игла на «кораблике» не касалась стенок сосуда или «берегов» лужи, поскольку в этом случае трение не даст игле свободно вращаться. Таким образом, благодаря воде удается добиться наименьшего сопротивления, а сама игла поворачивается и указывает на север и юг, даже будучи слабо намагниченной

Таким образом, благодаря воде удается добиться наименьшего сопротивления, а сама игла поворачивается и указывает на север и юг, даже будучи слабо намагниченной.

Если же планируется подвешивать иглу на нитку, то на нитке можно сделать бегущий простой узел, который под весом иглы будет дополнительно затягиваться, не давая ей сильно проскальзывать. При этом подвешивать иглу нужно примерно за середину с небольшим смещением в сторону ушка, то есть более тяжело части. Точное место крепления нити к игле побирается опытным путем.

Кстати, вместо нити или лески вполне подойдет длинный человеческий волос. Мне удавалось добиться неплохих результатов, используя именно этот материал. В видео показано, как это сделать:

Для того, чтобы игла меньше выскальзывала из петли, я ее обматывал двумя-тремя слоями туалетной бумаги. Кроме того, такой вариант за счет парусности позволяет стрелке быстрее «успокоиться», что значительно ускоряет работу с компасом.

Очень важно для этого варианта использовать как можно более тонкую и длинную нить или леску, поскольку только в этом случае удастся в достаточной мере минимизировать эффект скручивания материала, который может служить причиной большой погрешности в измерениях. Из этих двух вариант с водой по праву можно назвать лучшим, поскольку именно он дает минимальные ошибки и позволяет импровизированной стрелке быстро стабилизироваться

Из этих двух вариант с водой по праву можно назвать лучшим, поскольку именно он дает минимальные ошибки и позволяет импровизированной стрелке быстро стабилизироваться.

Вот мы и рассмотрели устройство простейшего магнитного компаса. Однако в таком варианте компас сможет работать в основном только в домашних условиях: в природе конструкцию самодельного компаса придется дополнить ветрозаслоном

Особенно важно это для компаса с использованием подвесной схемы крепления стрелки
