Как сделать надежную стойку под точило

Содержание

Описание и назначение наждачной бумаги

Основа изделия состоит из ткани или бумаги, поверх которой при помощи клея или смолы наносится абразив в виде зерен твердого материала. Первую наждачную бумагу начали применять еще 8 веков тому назад. Изделие представляло собой пергамент с приклеенным ракушечником, мелким песком, различных семян растений. Позже стали широко использовать стекло в качестве абразива.

Основные этапы производства наждачки:

тканевое или бумажное полотно обрабатывают полимерами (латекс или каучук);
разогретым заранее клеем (30 – 50 градусов Цельсия) поливают основу;
берут необходимый абразивный материал и посыпают на клей;
последний шаг – сушка изделия.

Направление движения наждака

Перед изготовлением самодельной конструкции своими руками необходимо определиться с тем, в каком направлении будет двигаться ротор. Асинхронные двигатели могут менять направление движения рассматриваемого элемента в зависимости от того, как был подключен источник питания. Особенностями подобного момента назовем следующую информацию:

Перед подключением источника питания определяется предназначение обоих обмоток. Измерение сопротивления проводится тестером, у рабочей оно в несколько раз ниже, чем пусковой
Обмотка, предназначенная для работы устройства, подключается к источнику энергии. Пусковая подводится реле и катушке, после чего устройство включается.

Направление заточки

Меняя положение проводки можно задавать требуемое направление движения ротора. От этого зависит то, по часовой стрелке или против будет вращаться наждак.

Подставка под наждак своими руками

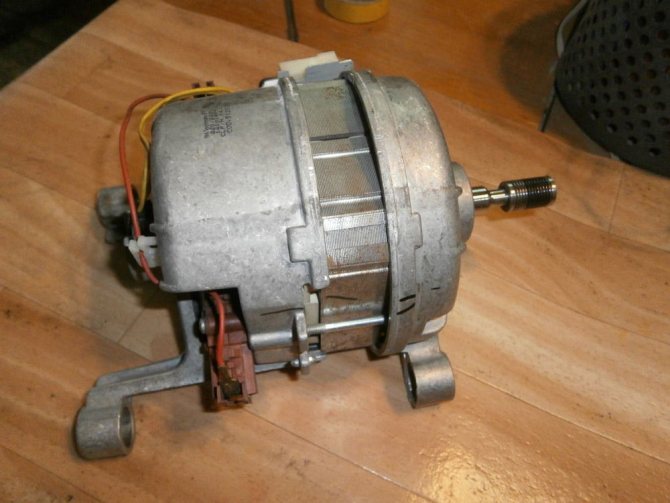

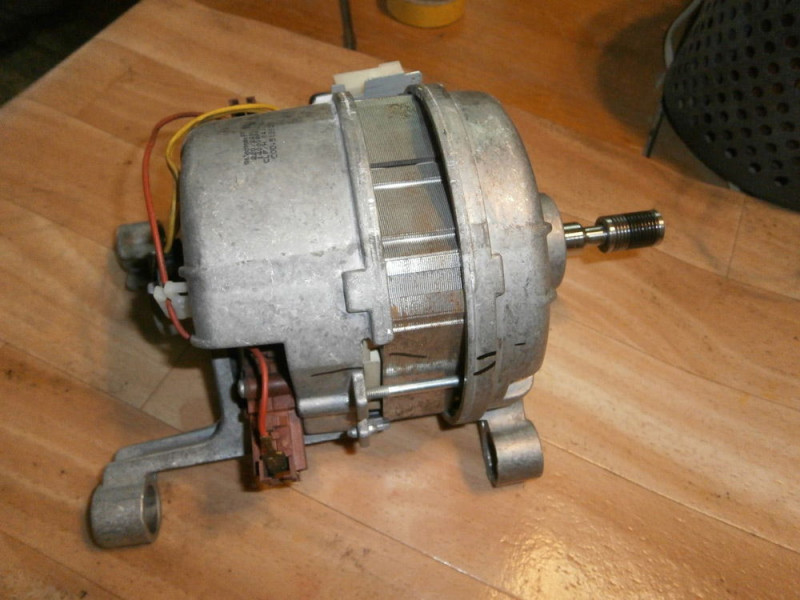

Самоделки из двигателя от стиральной машины:

1. Как подключить двигатель от старой стиральной машины через конденсатор или без него 2. Самодельный наждак из двигателя стиральной машинки 3. Самодельный генератор из двигателя от стиральной машины 4. Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат 5. Гончарный круг из стиральной машины 6. Токарный станок из стиральной машины автомат 7. Дровокол с двигателем от стиральной машины 8. Самодельная бетономешалка

Горизонтальный наждак своими руками (фото, чертежи)

Предлагаю вашему вниманию горизонтальный наждак, который можно изготовить в домашних условиях.

Столкнувшись с проблемой заточки резцов для резьбы по дереву, нашел вот такой выход. Разместив наждачный круг горизонтально, а не вертикально как на большинстве наждаков, получил больший доступ ко всей поверхности круга.

Рис.1 Горизонтальный наждак — чертеж

Горизонтальный наждак выполнен (рис.1) из двигателя 4 который крепиться винтами к текстолитовому основанию 2 и закрыт фанерным корпусом 3 в котором так же располагается конденсатор 5. Не посредственно на вал двигателя 4 крепиться наждачный камень 1.

Двигатель для горизонтального наждака я взял от старого магнитофона типа «Маяк» или, что-то на него похожее. Скажу прямо, что я не гнался за большой мощностью и оборотами, так как наждак нужен был для заточки резцов для резьбы по дереву. Хотя сейчас я на нем заправляю все ножи.

В качестве наждачного камня использую вулканит (резино-песчанный сплав).

Основные материалы и инструменты

Принцип работы самодельного устройства

Для того чтобы сконструировать самодельный наждак, необходим электрический двигатель, оставшийся после эксплуатации старой бытовой техники.

Именно электродвигатель запускает изделие в работу, вследствие чего предварительно заточенные на токарном оборудовании насадки, установленные на вал движка, достаточно зажимают наждачный круг.

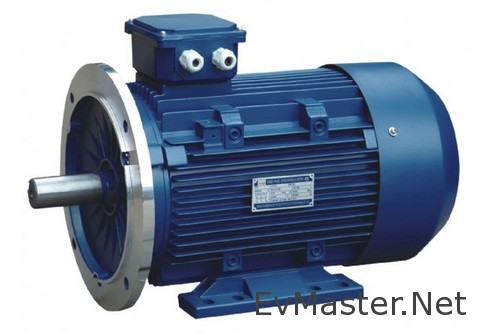

Как выбрать электродвигатель

Чаще всего мастера выбирают в качестве двигателя электрический прибор, оставшийся от стиральной машины старого производства, например «Волга», «Сибирь» или «Вятка». Как известно, оборудование, сделанное во времена совдепа, отличалось высоким качеством, поэтому двигатели тоже были достаточные мощные, с высокими показателями реверса. От подобной стиральной машины вам пригодится и выключатель с ручным механизмом пускателя.

Основной сложностью, с которой предстоит столкнуться, является точное размещение точильного камня непосредственно на валу движка. На валу не всегда имеется резьба, величина отверстия в камне также может не соответствовать с размером вала. Справиться с этой задачей позволит специально выточенная деталь, которая сгладит размерное несоответствие.

Предельный лимит оборотов, использующийся в наждаке, насчитывает 3000 оборотов в минуту. Этот нюанс нельзя не учесть, ведь большая частота вращений может стать причиной разрыва точильного камня. Предпочтительно применять дома изделие с двигателем от 1000 до 1500 оборотов.

Однако при желании можно изготовить и более прочный наждак своими руками, для этого достаточно зафиксировать качественный фланец. Мощное устройство может понадобиться скорее не для заточки, а полировки разных поверхностей.

Так, мощность износостойкого станка должна составлять 400 Вт, в домашних условиях хватит приспособления с мощностью 100–200 Вт.

Советы по эксплуатации

Перед началом работы следует убедиться в том, что все элементы хорошо закреплены. Это залог безопасности. Обычно станок фиксируют на верстаке с помощью шурупов. В первый раз его придется отбалансировать по инструкции от производителя.

Вот несколько советов от профессионалов.

Заменить точильный диск очень просто. Необходимо с выключенного устройства снять защитный колпак, ослабить гайку. Дальше убираются и чистятся фланцы. После этого можно установить новый круг и собрать станок в обратном порядке.
При неправильной установке устройство начинает сильно вибрировать. Это говорит о неустойчивом положении и может привести к серьезным проблемам. Чтобы избавиться от вибраций, следует просто заново отбалансировать станок.
Кухонный нож точат при низкой скорости. Следует приложить нож к кругу под правильным углом и довести его до нужного состояния. После заточки изделие удерживают еще немного под углом при температуре 25°С для создания правильной кромки.
Керамический нож натачивается с помощью алмазного круга. Точило следует поставить на низкие обороты. При этом лезвие должно лишь слегка касаться круга.
Можно точить цепи для бензиновых пил. Тут многое зависит от модели элемента. Каждую цепь затачивают по инструкции от производителя, где указан градус заточки.
Сверло перед началом работы следует закрепить в держателе. Дальше нужно просто прикасаться элементом к мотору.

Как сделать самодельный наждак

Материалы и инструменты:

электродвигатель от стиральной машины;
насадки;
выключатель;
конденсатор;
проводка;
изоляционная лента.

Домашний мастер может изготовить электрический самодельный наждак из подручных инструментов, которые есть в доме. Для сборки прибора применяют какой-либо электродвигатель. На его вал монтируют необходимые насадки для фиксации наждачного круга.

Если у вас в доме есть двигатель от старой стиральной машины «Вятка», «Сибирь», то его можно использовать для изготовления точила. Эти электродвигатели имеют большую мощность. Также от стиральной машины можно взять выключатель, снабженный специальным пускателем.

Схема устройства наждака.

Однако из такого электродвигателя смастерить точило достаточно трудно. Проблемы возникнут, когда будет необходимо надеть точильный камень на вал двигателя. Дело в том, что двигатель не всегда снабжен резьбой. К тому же диаметр отверстия камня может отличаться от диаметра вала.

В работе понадобится определенная точеная деталь, благодаря которой эти проблемы будут решены.

Прежде чем приступить к изготовлению устройства, надо определиться с его будущими параметрами. Чтобы сделать самодельный наждак, обычно для электрического точила применяют асинхронный двигатель.

Для данного прибора подойдет электродвигатель с числом оборотов 3000 об/мин. Если частота вращения будет слишком большой, то точильный камень может сломаться. Поэтому в домашней мастерской лучше использовать прибор с двигателем, у которого 1000-1500 об/мин.

Если вы все же решили поставить двигатель с частотой вращения 3000 об/мин, то нужно поставить точильный камень повышенной прочности и высококачественный фланец. Такой наждак можно с успехом использовать для полировки древесины.

Мощность электродвигателя должна составлять до 400 Вт. Можно применять и приборы с мощностью 100-200 Вт, только они обладают небольшим числом оборотов.

Электродвигатели могут использоваться не только однофазные, но и трехфазные. Оба вида можно включать в обычную сеть, только для подключения трехфазного прибора используют конденсатор.

Приклеивание наждачной бумаги к диску

Приклеивание абразивного материала на диск винчестера является простой, но ответственной работой, так как диск вращается с большей скоростью, и наждачная бумага может отвалиться.

Я не стал наждачное полотно заводить под прижимающий диск кольцо, потому что крепежные винты короткие и надежность крепления диска могла снизиться.

Поэтому размер внутреннего отверстия был выбран чуть больше внешнего диаметра удерживающей диск кольца – 34 мм. Внешний размер был равен диаметру диска – 95 мм. Наносить разметку проще всего циркулем.

Вырезать внешний контур наждачной бумаги можно с помощью ножниц, при этом будут заточены еще и их режущие кромки. А внутреннее отверстие проще вырезать строительным ножом.

Для хорошей адгезии термоклея с диском нужно включить станок и путем прикосновения к поверхности вращающегося диска наждачной бумаги удалить зеркальную поверхность.

Для склейки наждачной бумаги с диском можно применять любой подходящий клей, например, «Момент». Но я читал, что для этих целей хорошо подходит термоклей и решил попробовать.

Со временем абразив сотрется и наждачку придется отклеивать для замены. Если она будет держаться намертво, то это создаст трудности при отделении полотна от диска. А термоклей достаточно разогреть и изношенный лист легко отделится от диска. Пистолет разогревать не стал, а просто нарезал мелких кусочков термоклея и равномерно разложил на наждачной бумаге.

Далее на термоклей наложил диск, чтобы не запачкать утюг на него хлопчатобумажную ткань, а сверху утюг, включенный в режим максимального нагрева. Вместо ткани подойдет и лист бумаги.

Когда индикатор нагрева утюга погас, то снял его, и заменил тяжелой холодной железкой. Через минуту термоклей остыл и затвердел.

Предлагаю вашему вниманию короткий видео ролик, демонстрирующий тарельчатый шлифовально-заточной станок в работе.

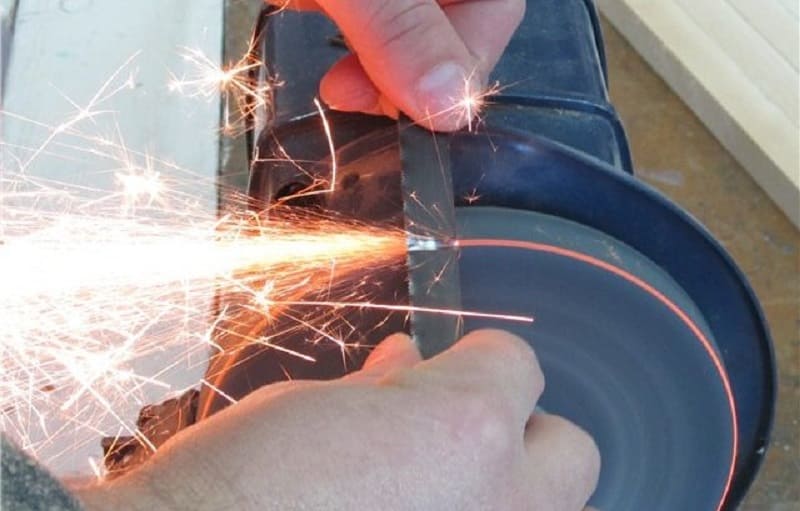

Если сталь инструментальная и закаленная, то при заточке и правке инструмента летит сноп искр. Опытные слесари по внешнему виду и цвету искр определяют даже марку стали.

Самоделка оказалась очень полезной и удобной в эксплуатации, жаль, что не сделал такой заточной станок ранее. Если вы мастеровой человек, то настоятельно рекомендую сделать себе такой станочек.

Лучшие универсальные недорогие станки для заточки инструмента дома

Калибр ЭЗС-65МФ

Недорогой станок для заточки ножей, ножниц, стамесок и сверл — дешевле только точить вручную. Он может точить сверла толщиной от 3 до 10 мм. Также здесь есть крепление для ножей и ножниц, а также для стамесок и лезвий. Ножи точит даже керамические.

Диаметр точильного круга составляет 49,3 мм, а его толщина 7,5 мм

Также обратите внимание, на посадочное отверстие диаметром 10 мм — расходники нужно будет покупать соответствующие. Штатный круг установлен крупнозернистый, поэтому ножи нужно будет доводить на бруске

Станок конечно китайский, но свои деньги отрабатывает вполне.

Вихрь ТС-200

Это неплохой станок средней мощности в 200 Вт для заточки ножей газонокосилки, топоров и кухонных ножей. Здесь стоят два точила диаметром 150 мм и толщиной 16 мм. Диаметр посадочного отверстия 12,7 мм. Весит агрегат 5,2 кг, что в принципе не так уж и много для точильного станка с двумя кругами. Но при этом он устойчиво стоит на верстаке без дополнительного крепления. А благодаря резиновым ножкам практически не чувствуется вибрация.

Здесь вмонтирована хорошая подсветка с гибким штативом, которая реально выручает при заточке инструмента

Обратите внимание, что подсветка включается только тогда, когда вал активен. Советуем после покупки снять защитный кожух и подтянуть винты, так как некоторым пользователям станок приходит с незатянутыми винтами

ДИОЛД МЗС-03 М

У этого заточного станка есть несколько модификаций. Буква «М» в конце названия указывает на наличие гибкого вала, с помощью которого можно выполнять гравировку металлических заготовок. Скорость вращения гибкого и жесткого валов составляет 6700 об/мин. Как и в модели Калибр ЭЗС-65МФ, здесь имеются три насадки для заточки сверл, ножей и ножниц, стамесок и лезвий. Помимо прочего на нем можно точить шлицевые отвертки и зубила. Для каждого предмета можно выставлять свой угол заточки в зависимости от того, какую кромку нам нужно получить.

Станок со своими задачами справляется и точит инструмент качественно, без необходимости дополнительной доводки. К сожалению, здесь нет регулировки оборотов, которая была бы удобна при работе с гибким валом. Станок оснащен металлическим кругом с алмазным напылением диаметром 48 мм и толщиной 8 мм. За свои деньги — это хороший аппарат с приятным бонусом в виде гибкого вала.

Makita GB602

Отличный японский станок с двумя заточными кругами. Каждый круг диаметром 150 мм имеет толщину 16 мм. В отличии от многих конкурентов за такую же цену, станок от Makita собран очень качественно без люфтов, «недотяжек» и биения камня. Пользователи отмечают довольно тихую работу.

Над каждым кругом установлены прозрачные пластиковые кожухи, которые защищают от искр и стружки. Также они дают хороший обзор рабочего места. В комплекте производитель дополнительно положил защитные очки. Если вам нужно хорошее надежное точило, которое прослужит не один год, тогда смело берите Makita GB602.

Что еще полезно иметь в доме:

Обойдемся без бензина: рейтинг лучших электрических цепных пил 2020
Пилим под любым углом: рейтинг торцовочных пил с протяжкой 2020

Изготовление

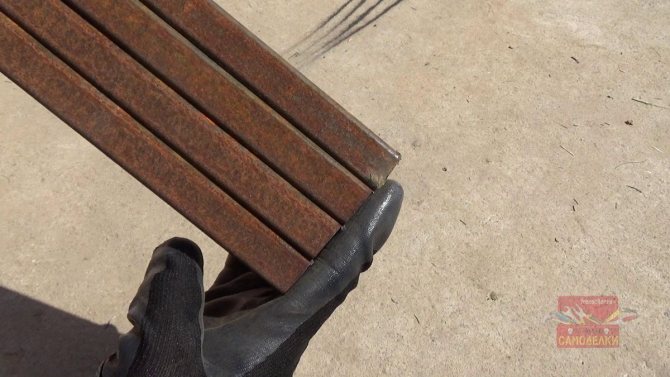

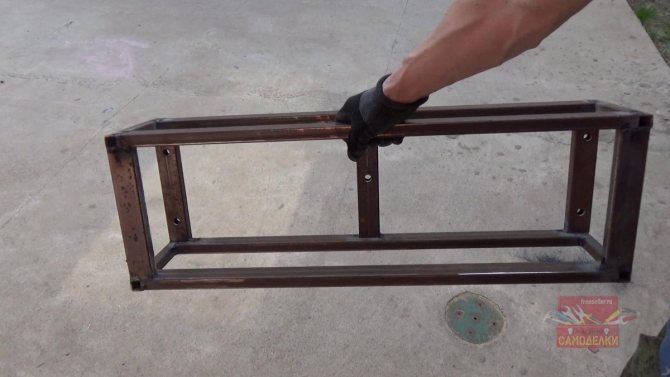

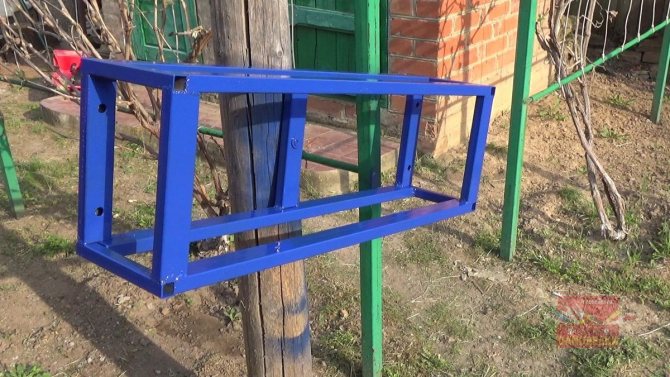

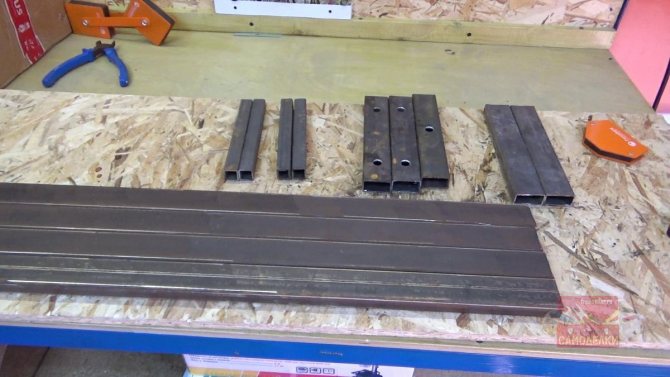

Первым делом при помощи отрезного станка для УШМ необходимо нарезать заготовки. При помощи него срез получается очень ровный и работать с таким станком одно удовольствие.

Все размеры чисто индивидуальные, я подгонял их по размерам ниши и размерам заточного станка, поэтому если будете делать себе, просто возьмите за основу сам принцип изготовления.

До того, как будем сваривать конструкцию полк воедино, нужно просверлить отверстия в профиле под анкерные болты, которыми полка будет крепиться к стене.

Теперь можно сварить конструкцию. Для более точной и простой сварки, можно использовать специальные магнитные держатели. Такие магниты очень сильно выручают, если например немного скосили при отрезании заготовки, то прижав с двух сторон магнитами, все равно получится прямой угол.

После сварных работ получается вот такая конструкция.

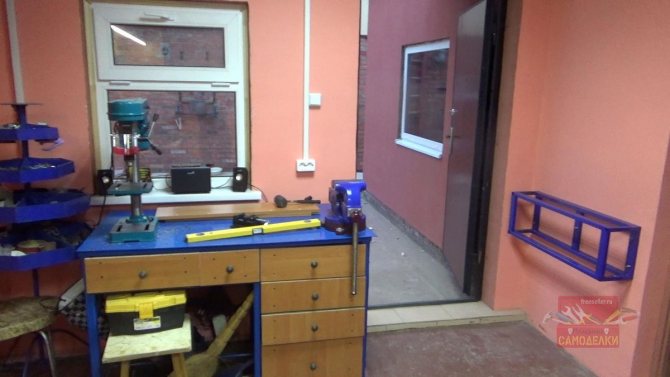

Теперь ее необходимо покрасить, что бы вписалась в общий коллектив мастерской. Красил обычным баллончиком, предварительно загрунтовав.

Далее готовим столешницу. За основу взял остатки от ДСП. Делаю две полки, одну верхнюю целую и нижнюю с вырезами.

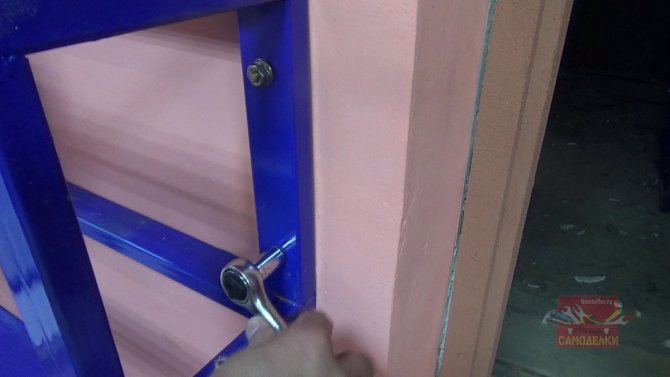

Затем необходимо закрепить полку на стене при помощи анкерных болтов. Закрепил на 5 штук, что бы все было прочно и от вибрации станка ничего не отпало.

Предварительно все выглядит вот так.

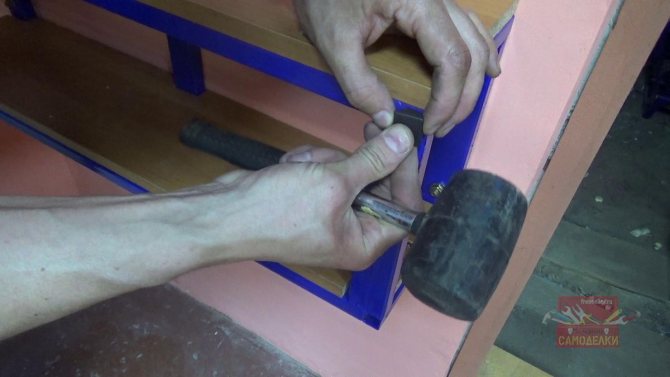

Теперь можно поставить полочки и закрепить их при помощи винтов с гайками.

Отверстия в профиле закрыл пластиковыми заглушками.

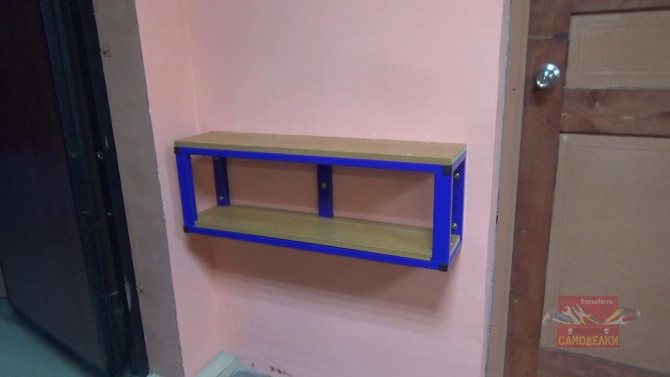

После установки столешниц полка стала выглядеть вот так.

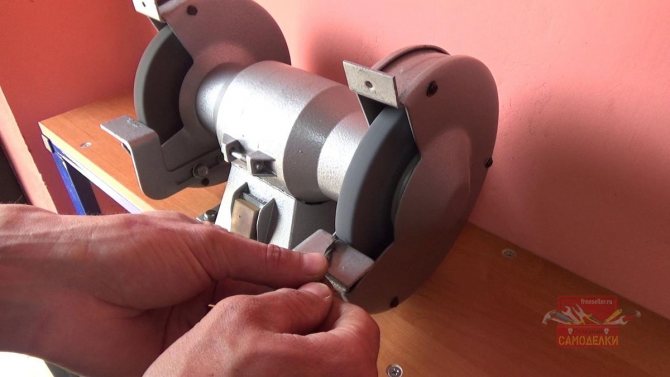

Теперь можно установить точильный станок и протестировать его. Станок так же закрепил на винты. Со своей задачей он справляется отлично. Место установки очень удобное, и место на верстаке не занимает и работать на нем очень удобно.

7-шаговая инструкция по заточке и доводке кухонного ножа

Итак, в заточке ножа одна цель — истереть с лезвия столько металла, чтобы режущая кромка стала снова острой. Начинать работу нужно с крупнозернистого абразива и заканчивать мелкозернистым.

Важно помнить и следующие принципы заточки ножей:

Самое главное — подобрать оптимальный угол заточки и удерживать его на всей режущей кромке во время скольжения по бруску.
Движения должны быть плавными, без давления.
Все бруски нужно смачивать водой, а лучше мыльным раствором: до заточки (чтобы лезвие лучше скользило, а металлическая пыль не засоряла поры), в процессе (чтобы убирать появляющуюся суспензию) и в конце, чтобы очистить брусок.

И еще один важный совет – первые разы лучше потренироваться на ножике, который не жалко испортить. Особенно, если ваш основной нож уж слишком добротный и дорогой. Ну что ж, приступим к практике.

Шаг 1. Ополаскиваем камень водой, а затем проводим по нему, скажем, губкой с каплей жидкости для мытья посуды.

Шаг 2. Далее садимся за стол и устанавливаем камень на деревянную доску, например, разделочную. Можно подложить под камень и полотенце. Кому-то удобнее ставить брусок перпендикулярно к себе, а кому-то под углом примерно 45 градусов. Со временем вы поймете, как удобнее работать именно вам.

Шаг 3. Теперь нужно определиться с углом заточки и зафиксировать положение ножа. Каким же должен быть угол? Общий принцип — чем он меньше, тем острее получается лезвие, а чем он больше — тем дольше лезвие сохраняет остроту.

Обычные кухонные ножи затачивают на угол 40-45 градусов. Если вы точите филейный нож (предназначенный для нарезки тонких кусков рыбы, птицы и мяса), то его стоит заточить поострее — на угол 30-40 градусов. Выбранное значение нужно разделить на 2, и тогда мы получим угол, который должен быть между лезвием и поверхностью бруска. То есть, для заточки лезвия в 45 градусов нужно каждую его сторону заточить под 22,5 градусов к точильной поверхности.

Зафиксировать нож под углом 22,5 градусов вам поможет простой прием, показанный на фото ниже.

Помните, выбранного угла нужно стараться придерживаться во время всей работы.

Шаг 4. Ставим нож поперек бруска так, чтобы верхний край рукояти находился над нижним краем камня. Держа одной рукой рукоять, а другой – лезвие, начинаем скользить по бруску от себя по траектории, показанной на картинке ниже.

Посмотрите короткое и наглядное видео:

Суть в том, чтобы режущая кромка, скользящая по камню, всегда была перпендикулярна направлению движения.
На изгибе лезвия рукоять ножа нужно чуть приподнимать, чтобы выдерживать выбранный угол.
Помните также, что нельзя давить на лезвие, но и слабину давать не стоит.

Таким образом нужно провести лезвие по камню около 40-50 раз, а именно до появления по всей длине РК (режущей кромки) «заусенца» (грата, микропилы). Его появление скажет вам о том, что излишек металла истерся и дальше шлифовать смысла нет. Затем нужно перевернуть клинок и повторить те же действия. Наглядно на видео:

Заусенец – это небольшая шероховатость, которую сложно разглядеть, зато можно нащупать, осторожно проведя пальцем вдоль края лезвия (но не по кромке, чтобы не порезаться)

Заусенец заточенного ножа

Во время работы на лезвии появится суспензия – металлическая пыль, которую периодически нужно смывать водой.

Шаг 5. Итак, заусенцы появились, теперь приступаем к доводке. Для этого повторяем те же манипуляции на камне с вдвое меньшей зернистостью. Альтернативный способ доводки – с помощью мусата.

Мусат — это стальной стержень овального или круглого сечения с продольными насечками. Он годится лишь для правки и поддержания остроты, но не для заточки ножа. Мусатом рекомендуется править нож каждый раз до и после работы.

Как править кухонный нож мусатом можно увидеть в следующем видео-мастер-классе от уважаемого ножевщика Геннадия Прокопенкова, который, кстати, специализируется на изготовлении именно кухонных ножей.

Шаг 6. При желании вы можете довести ваш нож до бритвенной остроты. Для этого возьмите любую кожу или кожаный ремень, обработайте его абразивной пастой ГОИ, Dialux или любой другой, а затем проделайте все те же действия, но только по направлению от режущей кромки.

Шаг 7. И наконец, проверяем качество заточки. Делается это очень просто. Достаточно порезать помидор или разрезать бумагу. Если вы хотели добиться бритвенной остроты, то нужно попытаться сбрить волосы на руке. Самые острые ножи могут даже настругать волос, как показано на фото ниже, однако на кухне для самого обыкновенного ножа такая острота не требуется.

Насчет безопасности точильного станка, сделанного своими руками

Теорию читали — знаем.

Кожух у моего наждака не закрыт с одной стороны — по безопасности так нельзя, кожух должен закрывать камень максимально, но для себя решил, что мне иногда удобно подточить что-то о бок камня, хоть это и не рекомендуется. Да и вообще, обычно я доделываю свои станки постепенно, думаю, в будущем, когда будет желанию, я все же изготовлю крышку на кожух, чтобы она закрывал точильный камень со всех сторон.

Еще в плане безопасности рекомендуется бОльшая толщина стали для защитного кожуха, чем 1 мм — это я также обдумаю в будущем.

Но, у моего станка есть и плюсы безопасности :

защитное стекло на китайских станках гораздо тоньше, чем использовал я;
обороты у станка 1380 об в мин., хотя точильный камень рассчитан на 3000 об. в мин. Значит у моего камня будет очень небольшая вероятность разрыва.

Принцип работы самодельного устройства

Прежде чем изготовить самодельный наждак своими руками нужно рассмотреть особенности его принципа работы. Они заключаются в нижеприведенных моментах:

При изготовлении инструмента в качестве основы применяется стиральная машина и другие распространенные бытовые приборы.
Основой конструкции становится электродвигатель, от которого передается вращения. Именно он запускает устройство.
От электрического двигателя отходит вал, к которому подбирается наиболее подходящие насадки. Выточить их можно своими руками при наличии токарного или фрезеровального станка.
На специальной насадке устанавливается наждачный круг, который будет проводить механическую обработку поверхности.

Устройство наждака

При подключении прибора к электросети двигатель начинает работать, передавая вращение наждачному кругу. Принцип работы наждака довольно прост, поэтому его создать можно своими руками при применении подручных материалов.

Основные материалы и инструменты

Принцип работы самодельного устройства

Как выбрать электродвигатель

Правила заточки на точильном станке

С помощью этого устройства заточка ножей своими руками не представляет особой сложности. Нужно всего лишь соблюсти несколько правил.

Лезвие необходимо разместить на подручнике острием к себе и зафиксировать его прижимной планкой.
Установив в точильную каретку деревянный брусок, отрегулировать угол заточки, необходимый для этого лезвия.
После регулировки угла затачивания нужно оценить степень затупления лезвия. Если лезвие сильно затуплено, имеет волны, надрывы, сколы, то вместо деревянного шаблона устанавливается самый грубый, крупнозернистый брусок.
Опустив брусок на лезвие, заточник делает 5-6 маятниковых движений слева направо и назад, после чего оценивает состояние лезвия. При необходимости процедуру повторяют.
После того, как все грубые неровности убраны, брусок заменяют на более мелкий. Проводят аналогичные движения (как правило, их количество меньше).
Снова проводят осмотр лезвия, при этом лезвие можно снять со станка для проведения пробных резов.

При неудовлетворительном результате можно посоветовать следующее: на имеющийся отрезок трубы квадратного сечения наклеить полоски наждачной шкурки на тканевой основе. Наклеивать необходимо шкурку разной зернистости: на одну сторону – грубую, на вторую – мельче, на третью – самую мелкую. На четвертую лучше наклеить полоску замши, на которую перед работой нанести пасту ГОИ. Делая несколько движений каждой стороной, а затем, меняя их, можно добиться идеальной заточки лезвия.

В заключение можно сказать, что затраты времени и материалов, потраченные на создание подобного станка, впоследствии с лихвой окупятся, благодаря тому, что заточка инструмента будет проводиться быстро и качественно.
