Как сделать модель самолёта из потолочного пенопласта

Содержание

Устройство авиамодели

Устройство всех моделей очень похоже. Основные узлы радиоуправляемой модели самолета представлены на фото.

Составные части авиамодели

Это:

Фюзеляж. Это основа всей модели, на которой крепятся:

несущие конструкции;
хвостовая часть;
шасси.

Внутри устанавливаются:

двигатель;
аппаратура для управления самолетом: приемник, элементы управления рулем, аккумуляторы.

Крыло. Служит для создания подъемной силы. Крыло удерживает модель в воздухе.
Элероны — рулевые поверхности, размещенные на заднем торце крыла и отклоняются вверх или вниз в противофазе. Они позволяют самолету наклоняться влево и вправо.
Хвостовое оперение. В его составе вертикальна часть — киль, и горизонтальная — стабилизатор. Это устройство обеспечивает самолету устойчивость, чтобы он мог лететь прямо и ровно, не кувыркаясь в небе, хаотично меняя направление своего движения.

На заднем торце киля устанавливается руль направления.

Шасси. Позволяют модели взлетать с поверхности, а затем садиться на нее.

Двигатель. Создает движение модели, позволяет ей набирать нужную высоту, а затем поддерживать заданную скорость.
Бак. Служит для топлива, необходимого для работы двигателя.

Элементы управления самолетом

Приемник. Принимает сигнал передатчика, усиливает его, обрабатывает и передает на рулевые машинки.
Машинки рулевые. Преобразуют сигнал, выходящий с приемника, в перемещении рулей модели через подсоединенные тяги.
Питание приемника и машинки выполняется от бортового аккумулятора. Обычно это четыре «пальчиковых» элемента.

Быстрое изготовление авиамодели полукопии из потолочной плитки

Хотя в последнее время в модельных магазинах появилось множество авиамоделей, тем не менее, многие авиамоделисты предпочитают изготавливать модели самостоятельно.

Одним из самых распространенных материалов изготовления является потолочная плитка. Это хороший материал для авиамоделизма. Потолочная плитка не подвержена гниению, не впитывает влагу, легко обрабатывается и склеивается. Используются листы без объемного тиснения.

Вот пример технологии изготовления объемного фюзеляжа авиамодели Р-51D.

Основная идея этой технологии состоит в том, что вырезанные плоские заготовки склеиваются вместе, формируя, таким образом, объемную конструкцию. Технология проста, не требует большого навыка и доступна начинающему авиамоделисту. Достаточно скачать чертеж авиамодели , распечать его, перенести на потолочную плитку, вырезать и склеить.

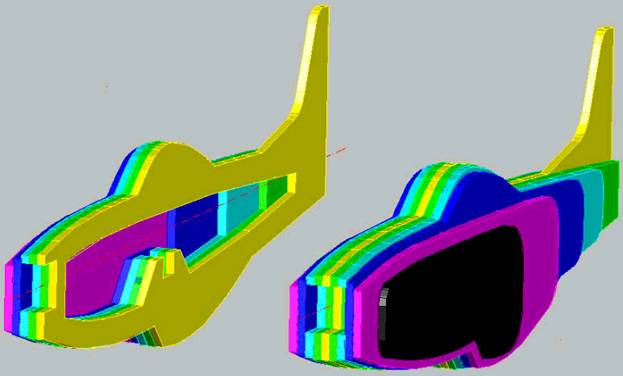

Вот 3D набросок будущего фюзеляжа.

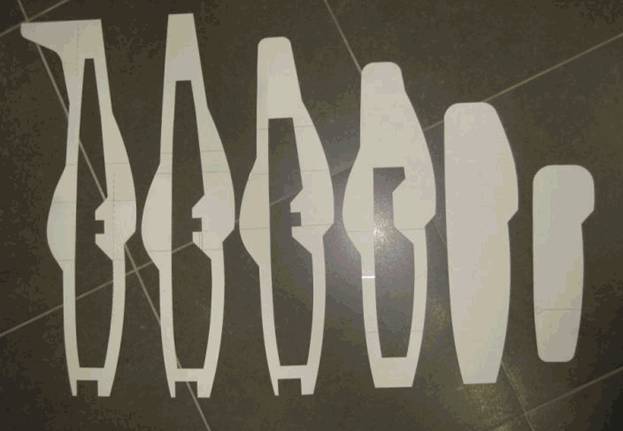

Вырезанные из потолочной плитки слои фюзеляжа.

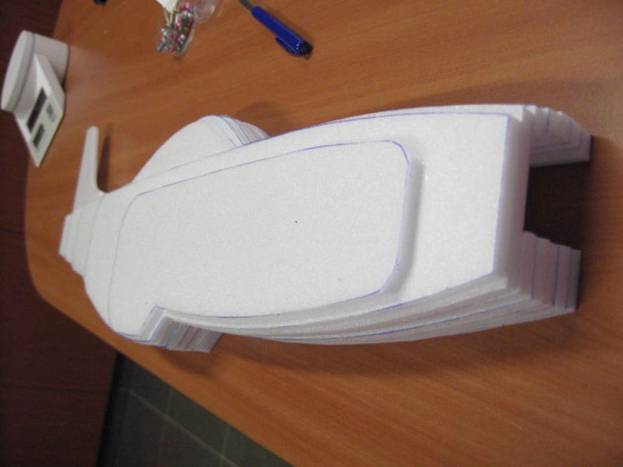

Примерно так будет выглядеть склеенный фюзеляж.

Склеивается 5 центральных частей фюзеляжа. Используется клей для потолочной плитки Титан. В центр устанавливаются сервомашинки для управления рулем направления и рулем высоты.

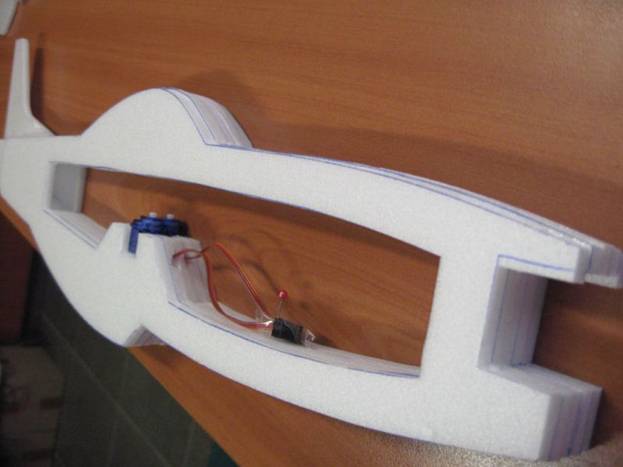

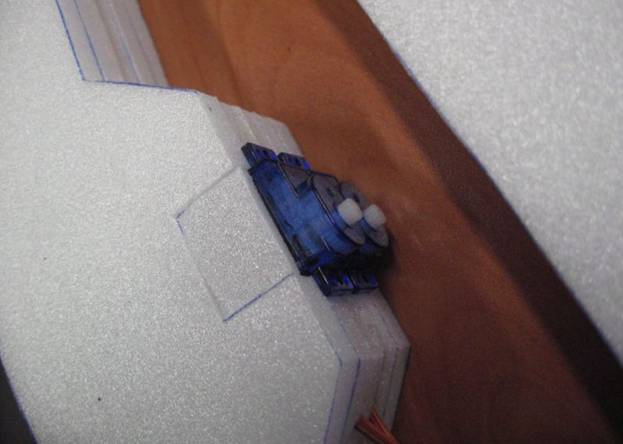

После установки сервомашинок вклеиваются кусочки потолочки для закрепления сервомашинок. Можно использовать термопистолет для дополнительной фиксации.

Наклеиваются остальные слои фюзеляжа.

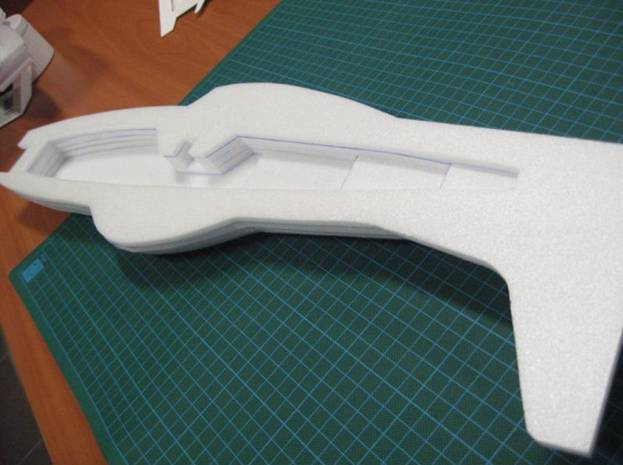

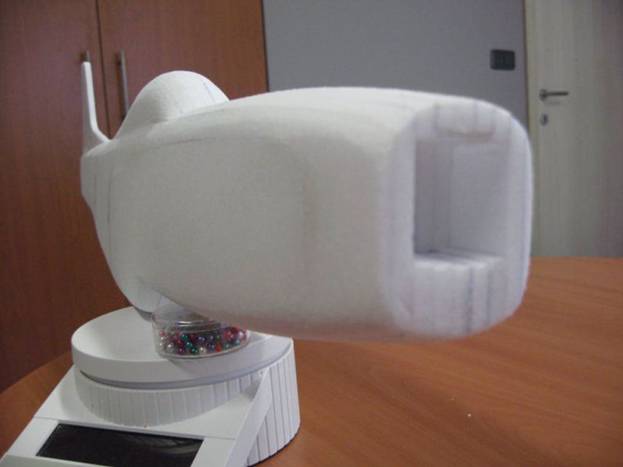

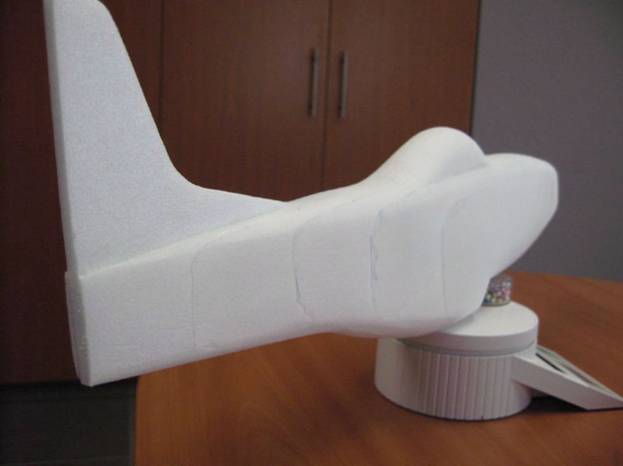

Фюзеляж готов, можно приступать к его обработке.

При помощи наждачной бумаги мелкой зернистости придаем фюзеляжу обтекаемую форму сглаживая переходы между слоями потолочной плитки.

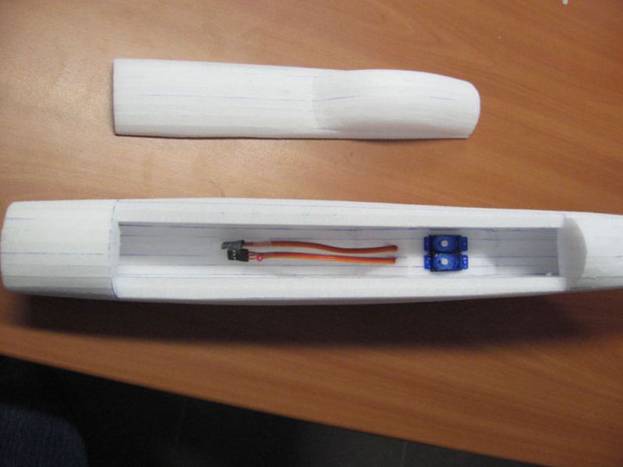

Аккуратно срезаем верхнюю часть фюзеляжа, что бы иметь доступ к оборудованию.

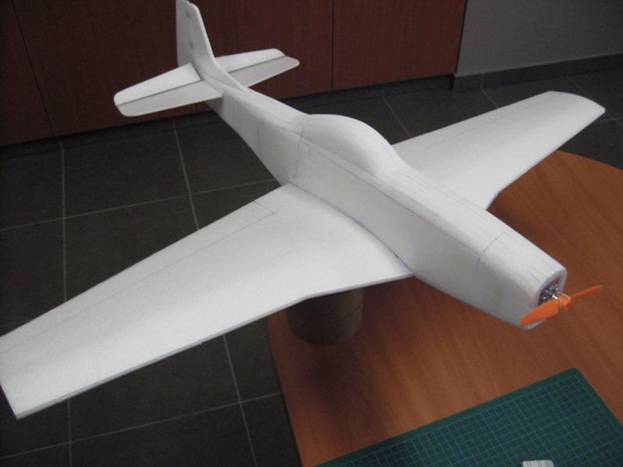

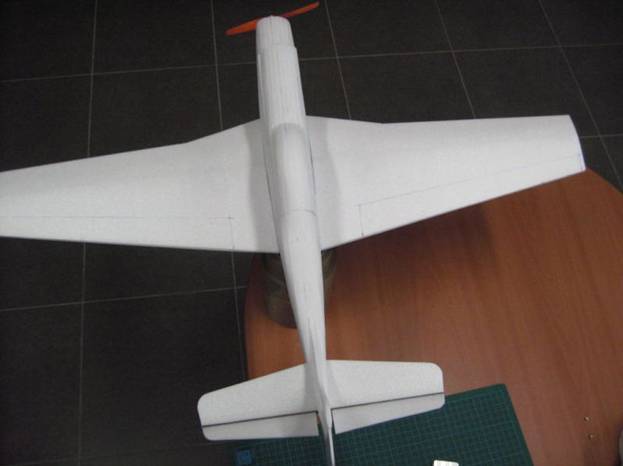

Устанавливается крыло и хвостовое оперение. Крыло так же изготавливается из потолочной плитки.

В крыле прорезаются элероны и устанавливаются сервомашинки.После установки двигателя модель выглядит так.

Для придания копийного вида авиамодель Mustang P-51D окрашивается.

Раскраска авиамодели производиться акриловыми красками.

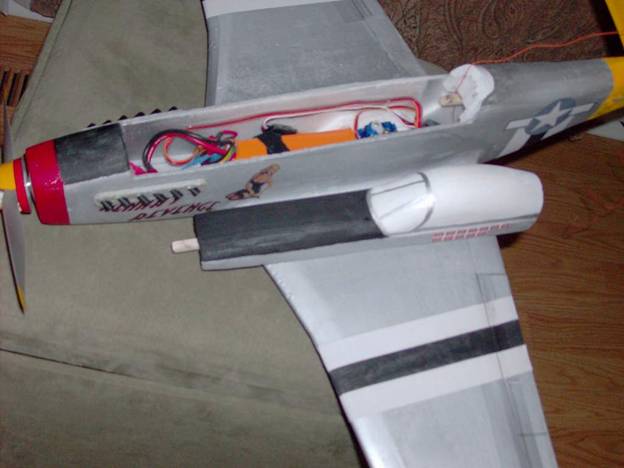

Внутрь фюзеляжа устанавливается электроника. Приемник, ходовая батарея, регулятор оборотов электродвигателя.

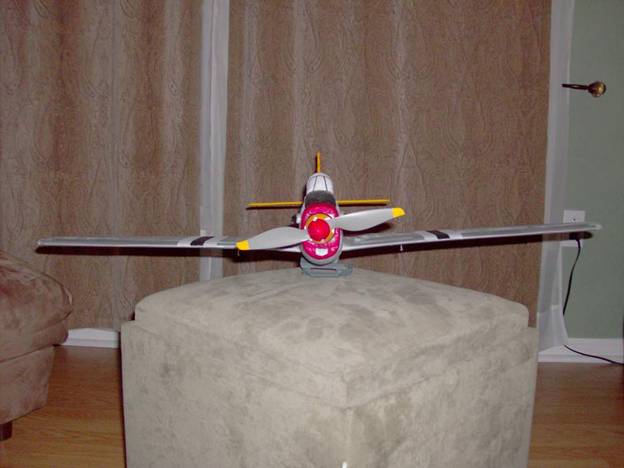

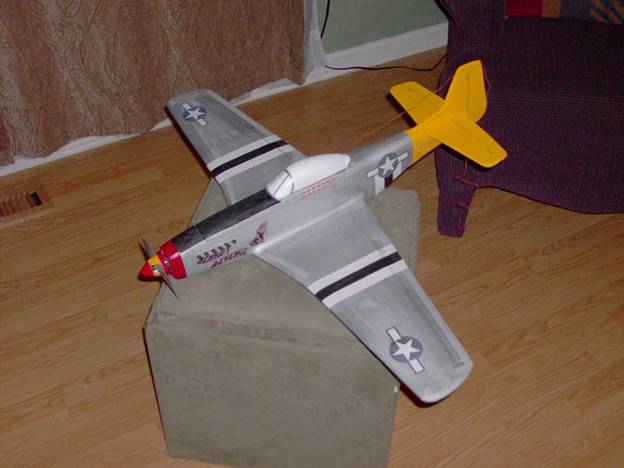

Готовая к полету авиамодель.

Авиамодель получается весьма крепкая к ударным повреждениям. Склеенные слои потолочной плитки придают фюзеляжу большую прочность. Стоит отметить, что фабричные модели делаются из шарикового пенопласта или бальсы. В обеих случаях они уступают по прочности самодельному слоеному фюзеляжу в десятки раз. Если не учитывать время затраченное на внешнюю отделку – окрашивание фюзеляжа, нанесение надписей и т.д., то авиамодель по такой технологии можно собрать за пару вечеров.

http://sdelaysam-svoimirukami.ru/1636-samolet-iz-potolochnoy-plitki.htmlhttp://urok.1sept.ru/%D1%81%D1%82%D0%B0%D1%82%D1%8C%D0%B8/629888/http://www.untehdon.ru/node/57

Прорабатываем детали

Чтобы окончательно закрыть вопрос о том, как сделать самолет из пенопласта, нужно обсудить проработку деталей. Как и в любом макете детали играют важную роль

И даже неважно, насколько самолет отходит от реальности. Даже вымышленная модель нуждается в проработке

Первым делом нужно нарисовать окна пилотов и иллюминаторы пассажиров. Если вы изготавливали объемную модель, для увеличения реалистичности можно вырезать окна. Далее переходим к прорисовке дверей. Главное — делать их пропорционально модели. Гармоничный размер можно вывести, ориентируясь на ширину уже готовых окон. Дальше нужно подумать о шасси. Многие могут сказать, что «мой самолёт взлетает, и, следовательно, он их убрал». Но даже если это так, то все равно макет нуждается в отверстии, где скрываются шасси во время полета. Ни один самолет не взлетит без турбин. Даже в плоской модели нужно их обозначить. Можно это сделать путем склеивания между собой небольших кружочков пенопласта. Ну и самая приятная часть создания пенопластовой модели – это раскрашивание самолёта. Тут можно проявить фантазию, а можно следовать четким канонам реальных летных конструкций. Никто не осудит ребенка, если он захочет сделать свой самолет «в цветочек» или «в горошек». Ну а реалистичные модели не требуют большого обилия цветов. Самолет лучше оставить белым, нарисовав пару цветных линий на фюзеляже.

http://samodelino.ru/detskie-podelki/samolet-iz-penoplasta.htmlhttp://izobretaika.in.ua/aviamodeli/samolet-iz-penoplasta-su-37/http://fb.ru/article/332262/kak-sdelat-samolet-iz-penoplasta-modeliruem-vmeste-s-detmi

Сборка конструкции

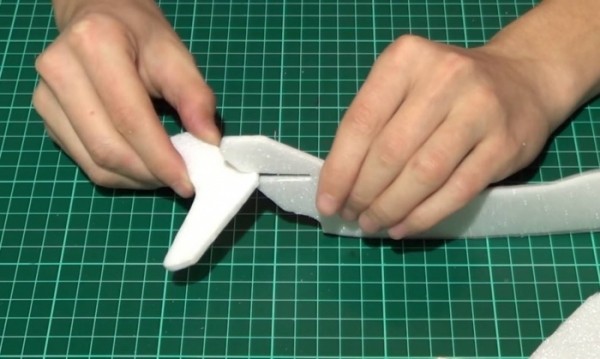

Как только все элементы будут готовы, можно приступить к сборке изделия. Первым делом на фюзеляже, отмечается место, где будет установлен стабилизатор. Соответствующая пометка есть на чертеже, поэтому ее можно просто перенести.

Далее ножом по отметке делается прорезь, которая по размерам должна соответствовать ширине стабилизатора. На стабилизатор наносится небольшое количество клея для пенопласта и он устанавливается на свое место, как показано на фото выше.

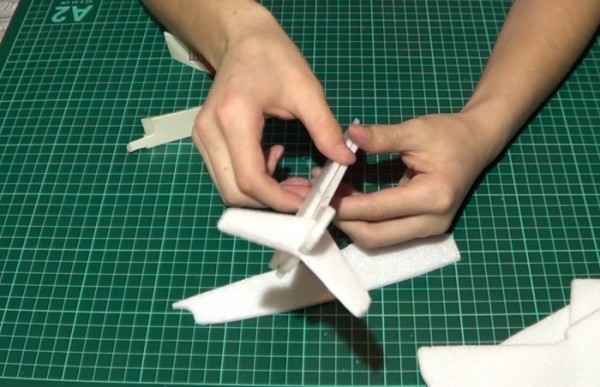

Следующим шагом для сборки самолета необходимо с двух сторон к основе приклеить детали с кабиной. Их должно быть две, и они отличаются наличием выступающего элемента сверху. Клей необходимо наносить небольшим слоем по всей плоскости элементов, чтобы добиться хорошей адгезии.

Сверху на элементы с кабиной самолета приклеиваются детали без кабины. Их также должно быть две и они отличаются от предыдущих только отсутствием соответствующего выступа. Делается это для того, чтобы увеличить общую толщину самолета для лучшей аэродинамики.

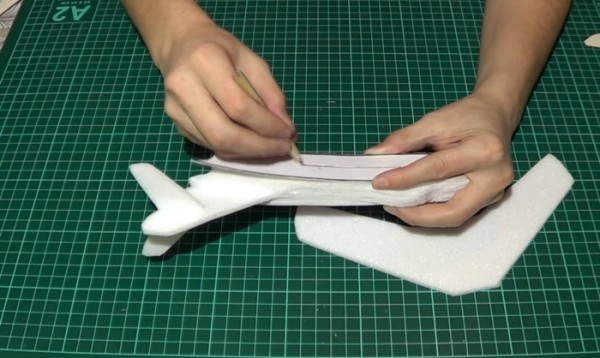

С помощью картонной выкройки на корпус самолета переносится метка для расположения крыла. По метке ножом делается сквозная прорезь. Ее размер не должен превышать толщину листа, чтобы его можно было хорошо зафиксировать внутри.

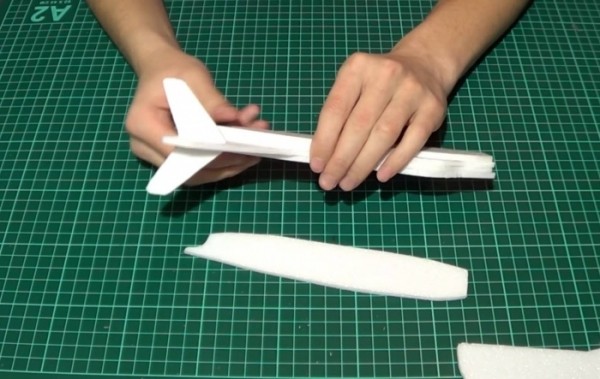

Крыло изначально не вставляется до конца. Делается это для того, чтобы можно было намазать его клеем с двух сторон, только после нанесения клея, можно выровнять крыло так, как оно должно быть установлено.

Чтобы модель обладала лучшей аэродинамикой, необходимо избавиться от острых углов. В этом поможет канцелярский нож и мелкая наждачка. Первым делом углы аккуратно срезаются ножом. Слой должен быть минимальным, чтобы не повредить конструкцию. После этого необходимо обработать изделие мелкой наждачкой, чтобы придать ему завершенный вид.

Модель будет запускаться с использованием специального приспособления. Поэтому для него необходимо сделать небольшой курок. Для этого потребуется отрезок шпажки, которая фиксируется прямо перед крыльями под углом в 45 градусов.

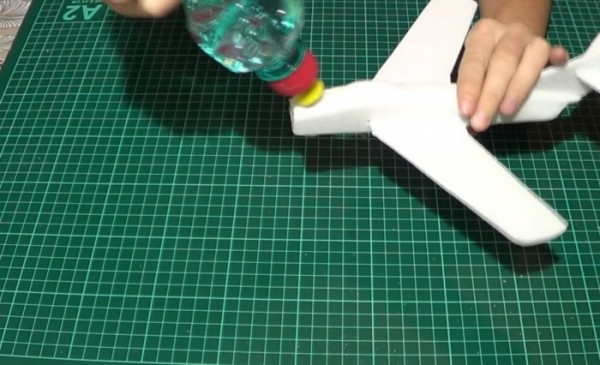

Нос самолета дополнительно покрывается клеем. Это придаст ему большей жесткости, и передняя часть не будет деформироваться при падении. Кроме того, это создаст дополнительный груз для балансировки.

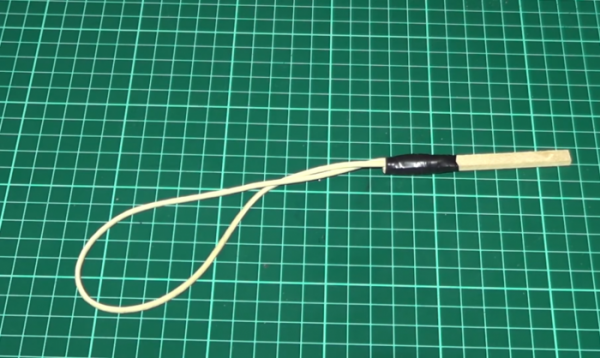

Катапульта для запуска собирается из рыболовной резинки, небольшой палочки и изоленты.

Резинку необходимо сложить петлей, как показано на фото, и зафиксировать на палочке посредством изоленты. Перед запуском модели из катапульты необходимо сделать так, чтобы самолет планировал. Он вручную запускается несколько раз, чтобы определить, какой части необходимо добавить вес, чтобы модель планировала.

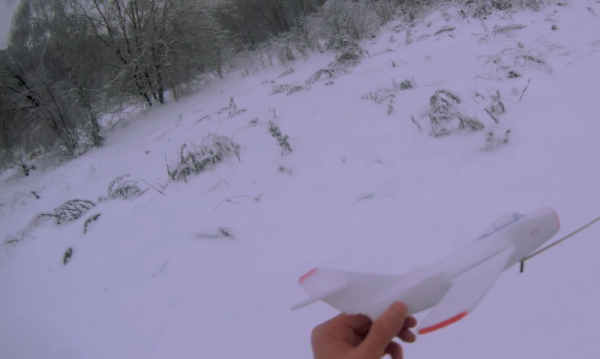

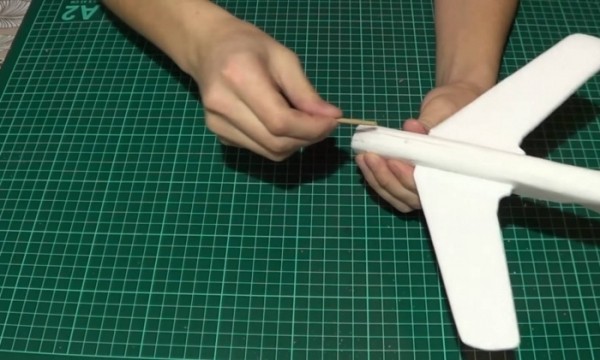

Для запуска модели необходимо установить часть шпажки в резинку, натянуть ее и отпустить. Запускать самолет необходимо параллельно земле, это даст подъемную силу, и он взлетит. Если запускать его вверх, то он будет падать в землю. Чтобы модель было проще найти после запуска, необходимо раскрасить ее в яркие цвета, которые не будут сливаться с окружающей обстановкой. Полное видео сборки размещено ниже.

Самолет из пенопласта — СУ-37

Далее переходим к прорисовке дверей. Главное — делать их пропорционально модели. Гармоничный размер можно вывести, ориентируясь на ширину уже готовых окон. Дальше нужно подумать о шасси. Многие могут сказать, что «мой самолёт взлетает, и, следовательно, он их убрал». Но даже если это так, то все равно макет нуждается в отверстии, где скрываются шасси во время полета. Ни один самолет не взлетит без турбин. Даже в плоской модели нужно их обозначить. Можно это сделать путем склеивания между собой небольших кружочков пенопласта. Ну и самая приятная часть создания пенопластовой модели — это раскрашивание самолёта. Тут можно проявить фантазию, а можно следовать четким канонам реальных летных конструкций. Никто не осудит ребенка, если он захочет сделать свой самолет «в цветочек» или «в горошек». Ну а реалистичные модели не требуют большого обилия цветов. Самолет лучше оставить белым, нарисовав пару цветных линий на фюзеляже.

Домашний уют

Хобби

Домашний уют

Любящие родители никогда не отказываются смастерить игрушку вместе с собственным отпрыском. Даже если денег вполне хватает для регулярных походов в магазин игрушек, тот же самолет из пластиковой бутылки своими руками …

Домашний уют

Еда и напитки

Хобби

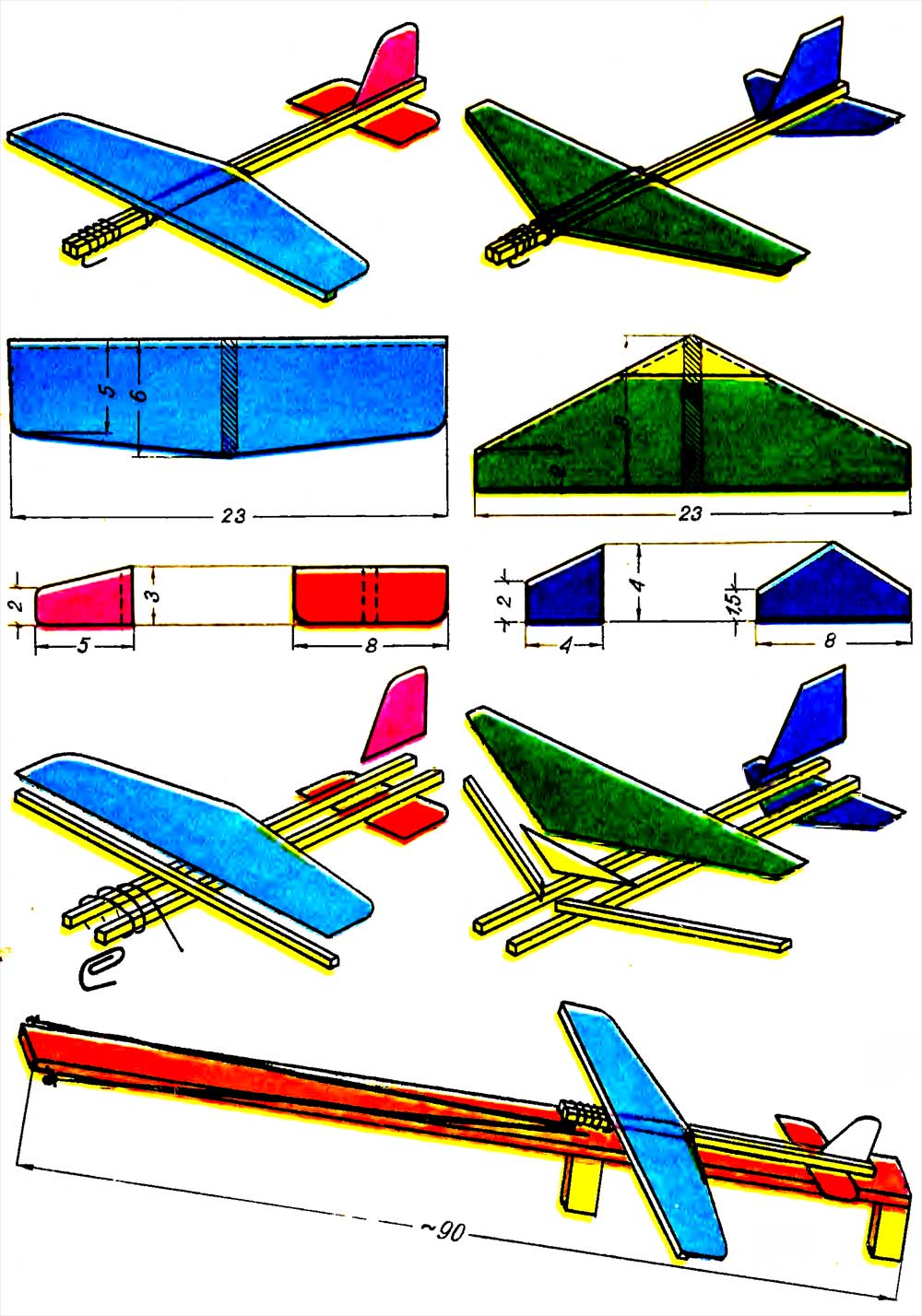

Пенопластовые метательные модели

Первая модель самолёта.

Если хочется начать делать что-то большое и серьёзное, а навыков в моделизме нет, то попробуйте сделать метательные самолётики. Они очень просты в изготовлении и есть путь к творчеству. На основе подобных моделей вырабатываются навыки изготовления, запусков, самых простых настроек модели, появляется желание что-то придумать самому…

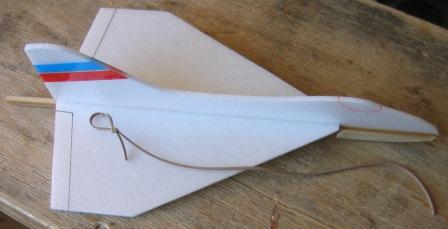

Эту схему я назвал �Буран� по небольшому сходству с Советским космическим аппаратом.

Перед началом работы нужно приготовить острый нож, желательно канцелярский со сменными тонкими лезвиями, пенопластовую потолочную панель толщиной около 4 мм без рисунков и тиснения, чтобы была ровная и гладкая. Клеить хорошо клеями ПВА, �Дракон�, «Титан» или другими для потолочных пенопластовых панелей. Нельзя применять клей, содержащий органические растворители!!! Это все нитроклеи, Момент, Суперцемент и т.д. Они сразу растворяют пенопласт.

Фюзеляж делаем из сосновой рейки 4 х 6 мм.

Быстрое изготовление авиамодели полукопии из потолочной плитки

Вот пример технологии изготовления объемного фюзеляжа авиамодели Р-51D.

Вот 3D набросок будущего фюзеляжа.

Вырезанные из потолочной плитки слои фюзеляжа.

Примерно так будет выглядеть склеенный фюзеляж.

Наклеиваются остальные слои фюзеляжа.

Фюзеляж готов, можно приступать к его обработке.

Аккуратно срезаем верхнюю часть фюзеляжа, что бы иметь доступ к оборудованию.

Устанавливается крыло и хвостовое оперение. Крыло так же изготавливается из потолочной плитки.

В крыле прорезаются элероны и устанавливаются сервомашинки.После установки двигателя модель выглядит так.

Для придания копийного вида авиамодель Mustang P-51D окрашивается.

Раскраска авиамодели производиться акриловыми красками.

Готовая к полету авиамодель.

Авиамоделизм

Конструирование моделей самолета — популярный вид технического спорта, который интересен школьникам, студентам, рабочим и инженерам. При этом каждый выбирает для себя класс авиамоделей, отвечающий его интересам.

В авиамоделизме выделяется три довольно больших отряда моделей самолетов, представленных в таблице:

Класс модели	Особенности
Свободнолетающий аппарат	В таких моделях невозможно во время полета вмешательство конструктора. Все регулировки и настройки самолета завершаются при его запуске. Они могут быть:- безмоторными – планеры;- с простейшим, очень маленьким, двигателем внутреннего сгорания, который к корпусу крепится резинкой.Моторы на моделях работают несколько секунд, чтобы забросить легкокрылые конструкции до ста метров вверх, а затем они плавно спускаются вниз. Для выключения двигателя и перевода руля на планирование служат таймеры или специальные часовые механизмы.
Кордовый самолет	Такими моделями спортсмен управляет проволочными нитями, которые называются кордовыми. Летают аппараты по кругу диаметром примерно 40 метров. «Пилот» располагается в его центре с ручкой управления.При натягивании ручки на себя происходит отклонение руля высоты, и аппарат послушно взлетает вверх. А отклонение ручки от себя заставляет модель снижаться. Аппараты бывают: Пилотажные, способные выполнить все фигуры высшего пилотажа. Скоростные, развивающие скорость до 300 км в час. Гоночные, сочетающие в себе экономичность, надежность запуска двигателя, удобство обслуживания и высокие качества в полете.
Радиоуправляемая модель	Управляются дистанционно, без проводов. Для этого имеется комплект радиоаппаратуры, в который входит передатчик, в руках оператора, и приемник с механизмами управления рулем, смонтированный на борту модели.

Быстрое изготовление авиамодели полукопии из потолочной плитки |

Быстрое изготовление авиамодели полукопии из потолочной плитки

Вот пример технологии изготовления объемного фюзеляжа авиамодели Р-51D.

Основная идея этой технологии состоит в том, что вырезанные плоские заготовки склеиваются вместе, формируя, таким образом, объемную конструкцию.Технология проста, не требует большого навыка и доступна начинающему авиамоделисту.Достаточно скачать чертеж авиамодели , распечать его, перенести на потолочную плитку, вырезать и склеить.

Вот 3D набросок будущего фюзеляжа.

Вырезанные из потолочной плитки слои фюзеляжа.

Примерно так будет выглядеть склеенный фюзеляж.

Наклеиваются остальные слои фюзеляжа.

Фюзеляж готов, можно приступать к его обработке.

Аккуратно срезаем верхнюю часть фюзеляжа, что бы иметь доступ к оборудованию.

Устанавливается крыло и хвостовое оперение. Крыло так же изготавливается из потолочной плитки.

В крыле прорезаются элероны и устанавливаются сервомашинки.После установки двигателя модель выглядит так.

Для придания копийного вида авиамодель Mustang P-51D окрашивается.

Раскраска авиамодели производиться акриловыми красками.

Готовая к полету авиамодель.

Авиамодель получается весьма крепкая к ударным повреждениям. Склеенные слои потолочной плитки придают фюзеляжу большую прочность. Стоит отметить, что фабричные модели делаются из шарикового пенопласта или бальсы. В обеих случаях они уступают по прочности самодельному слоеному фюзеляжу в десятки раз.Если не учитывать время затраченное на внешнюю отделку – окрашивание фюзеляжа, нанесение надписей и т.д., то авиамодель по такой технологии можно собрать за пару вечеров.

Материал с сайта http://radiocopter.ruАвтор –Константин, radiocopter.ru

Прорабатываем детали

И даже неважно, насколько самолет отходит от реальности. Даже вымышленная модель нуждается в проработке

Первым делом нужно нарисовать окна пилотов и иллюминаторы пассажиров. Если вы изготавливали объемную модель, для увеличения реалистичности можно вырезать окна. Далее переходим к прорисовке дверей. Главное — делать их пропорционально модели. Гармоничный размер можно вывести, ориентируясь на ширину уже готовых окон. Дальше нужно подумать о шасси. Многие могут сказать, что «мой самолёт взлетает, и, следовательно, он их убрал». Но даже если это так, то все равно макет нуждается в отверстии, где скрываются шасси во время полета. Ни один самолет не взлетит без турбин. Даже в плоской модели нужно их обозначить. Можно это сделать путем склеивания между собой небольших кружочков пенопласта. Ну и самая приятная часть создания пенопластовой модели — это раскрашивание самолёта. Тут можно проявить фантазию, а можно следовать четким канонам реальных летных конструкций. Никто не осудит ребенка, если он захочет сделать свой самолет «в цветочек» или «в горошек». Ну а реалистичные модели не требуют большого обилия цветов. Самолет лучше оставить белым, нарисовав пару цветных линий на фюзеляже.

Домашний уют Как сделать светящуюся воду дома? Экспериментируем вместе с детьми

Не так давно весьма популярной забавой стала светящаяся вода. Получить её можно и в домашних условиях. Вот только процедура эта оставляет после себя довольно большое количество грязной посуды. Поэтому учтите, что подо…

Хобби Как сделать из бумаги оружие вместе с детьми

С каждым годом нарастает популярность подарков, сделанных из бумаги. И вот приближается праздник — день защитника Отечества. И пора мамам со своими детишками смастерить фигурки пистолета, автомата, сюрикена, тан…

Домашний уют Как сделать самолет из пластиковой бутылки своими руками

Любящие родители никогда не отказываются смастерить игрушку вместе с собственным отпрыском.

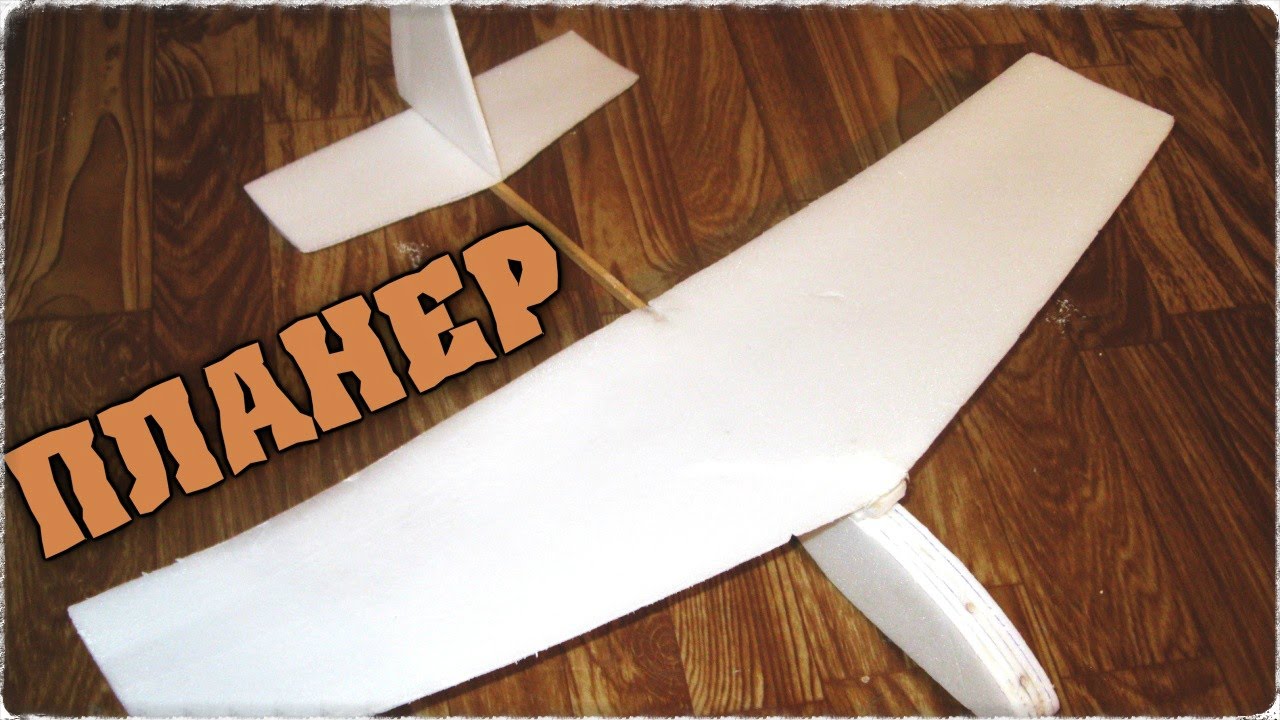

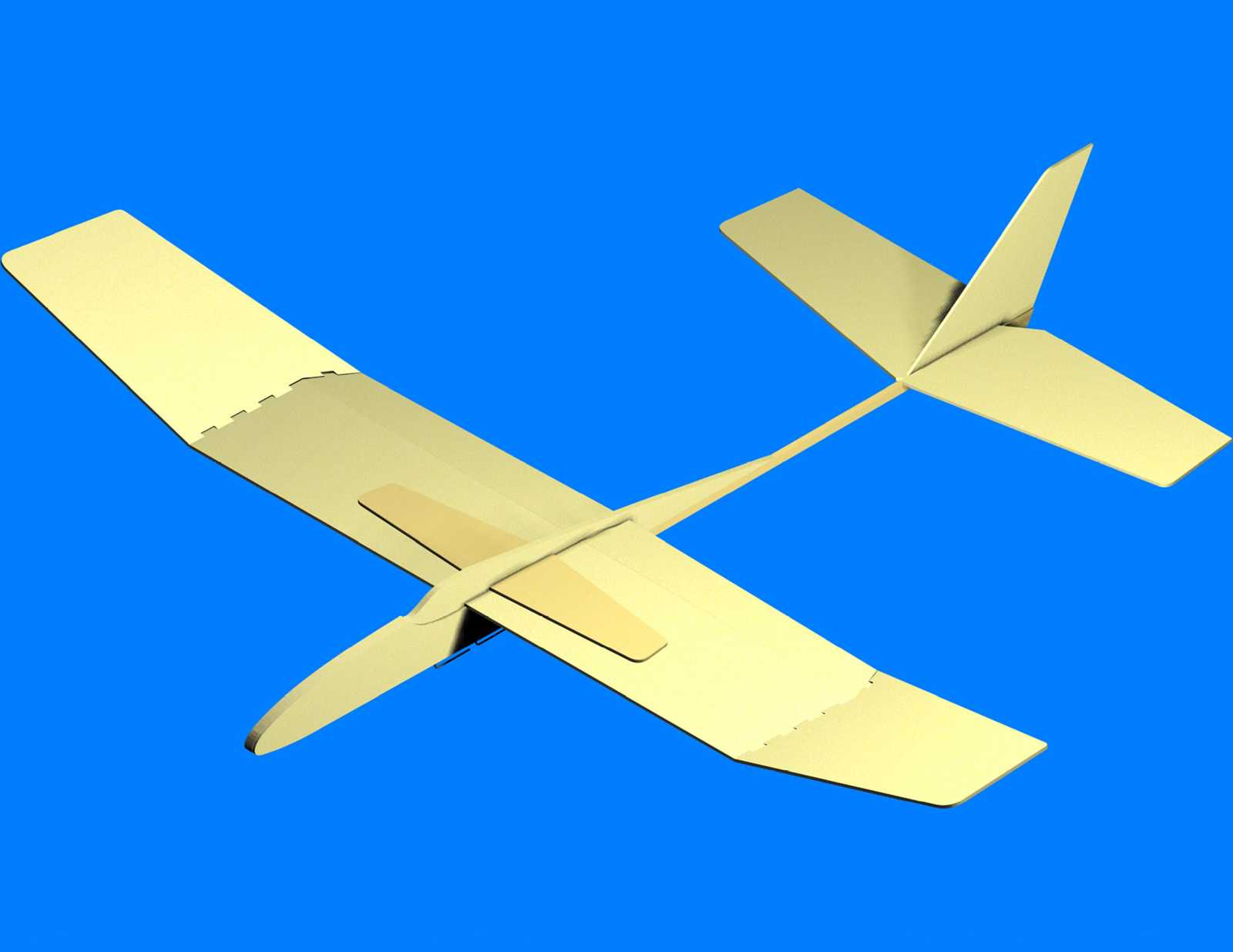

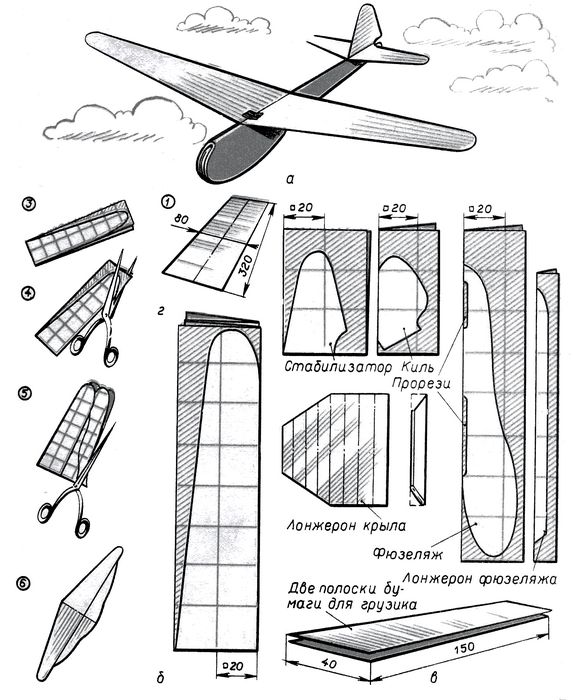

Схема строительства планера

Схема строительства простая. Для начала работы скачиваем Файл с шаблонами крыла, оперения и бульбы. Печатаем файл на принтере, подрезаем каждый лист с одной стороны, ориентируемся по меткам на краю листа и склеиваем листы вместе для формирования контура крыла. Вырезаем шаблоны крыла стабилизатора, киля и носового утолщения (5 штук). Две заготовки крыла склеиваем вместе.

Заготовки, инструменты, материалы
Листы шабона деталей планера
Склейка листов шаблона планера
Вырезание шаблонов
Шаблоны деталей планера

Подготовка комплекта деталей планера из пенопласта

Размещаем трафареты на листе потолочки и обводим их контуры. По намеченным контурам вырезаем заготовки канцелярским ножом, смотри фото и видео.

Перенос контуров деталей
Контуры деталей планера
Вырезание деталей планера
Детали планераПри отсутствии канцелярского ножа, можно воспользоваться кухонным ножом, но обязательно остро наточенным, например электрической точилкой.

Стабилизатору и крылу придаем аэродинамический профиль. Для этого применяем брусок дерева, обернутый наждачной бумагой. Процесс смотрите на видео. При помощи бруска закругляем переднюю кромку крыла и утончаем заднюю кромку. Для придания крылу настоящего вогнутого планерного профиля, последнее прокатывается о ровный край доски или стола. Процесс показан на видео. Для начала лучше потренироваться на небольшом куске пенопласта. А затем на стабилизаторе. И после получения навыка прокатать крыло. Для устойчивого полета планера крылу необходимо придать дугообразный профиль с увеличением его на законцовках крыла. Профиль формируется тоже прокатыванием. Крыло после формирования профиля должно быть симметричным! Профиль киля должен быть симметричный — овальный на передней кромки и утонченный к тыльной кромке.

Снятие блестящей пленки
Профиль крыла
Формирование кромок
Прокатывание профиля
Дуговой профиль крыла

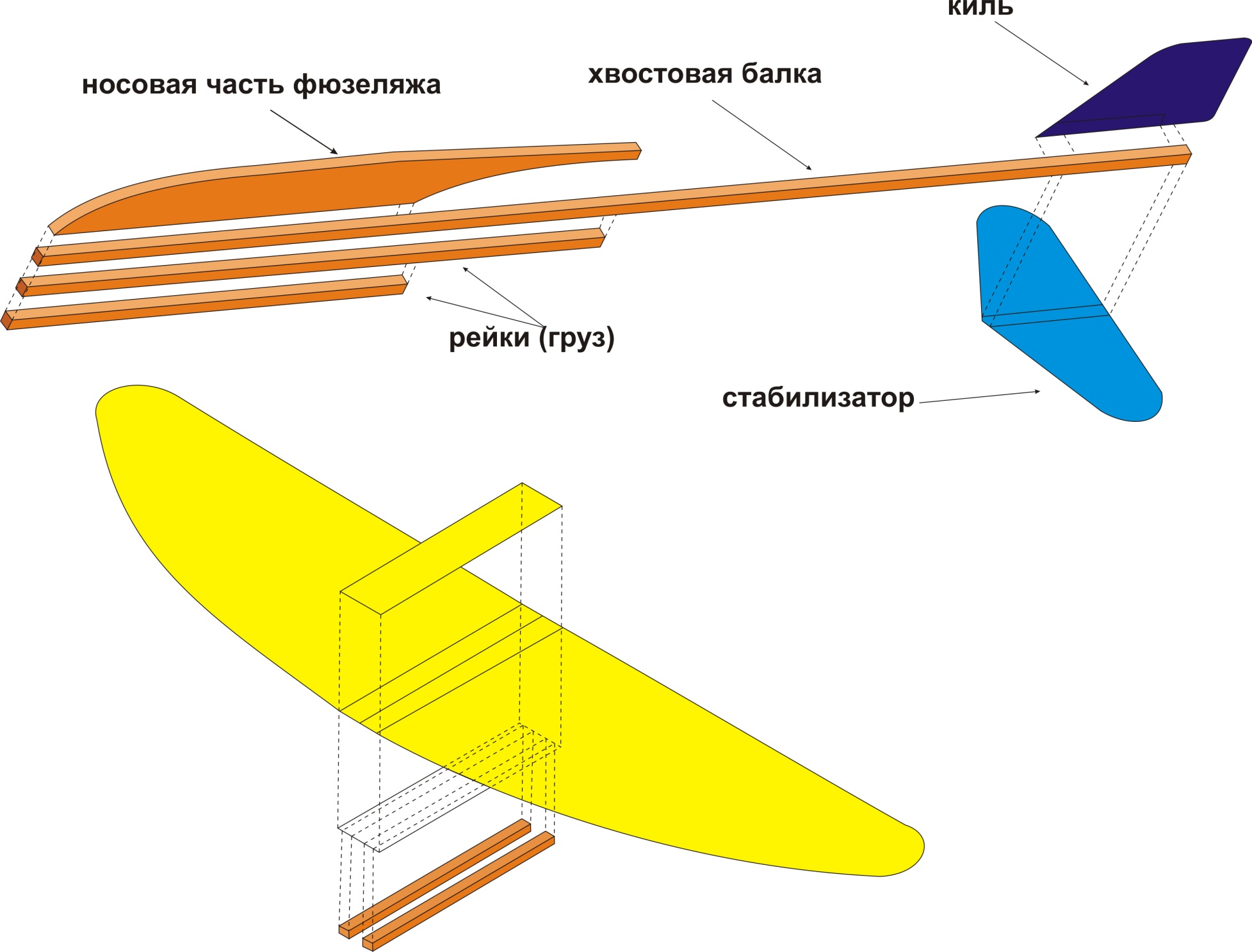

Изготовление фюзеляжа планера

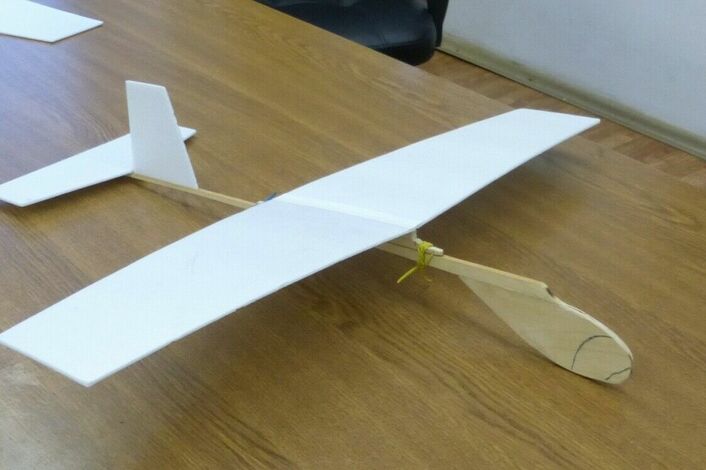

Фюзеляж. В данном модели планера рейка вырезана из соснового бруска циркулярной пилой и доведена до нужного сечения 7 на (4-5) мм наждачной бумагой. Длина рейки 400-450 мм. Носовое утолщение склеено из пяти заготовок. Потолочная плитка имеющая рисунок перед склеиванием должна быть обработана наждачной бумагой для удаления тонкой пленки рисунка. Клей ПВА к пленке не клеится. Заготовки утолщения покрываются клеем, слегка подсушиваются, соединяются вместе и стягиваются прищепками или булавками. В носовое утолщение вклеивается рейка фюзеляжа.

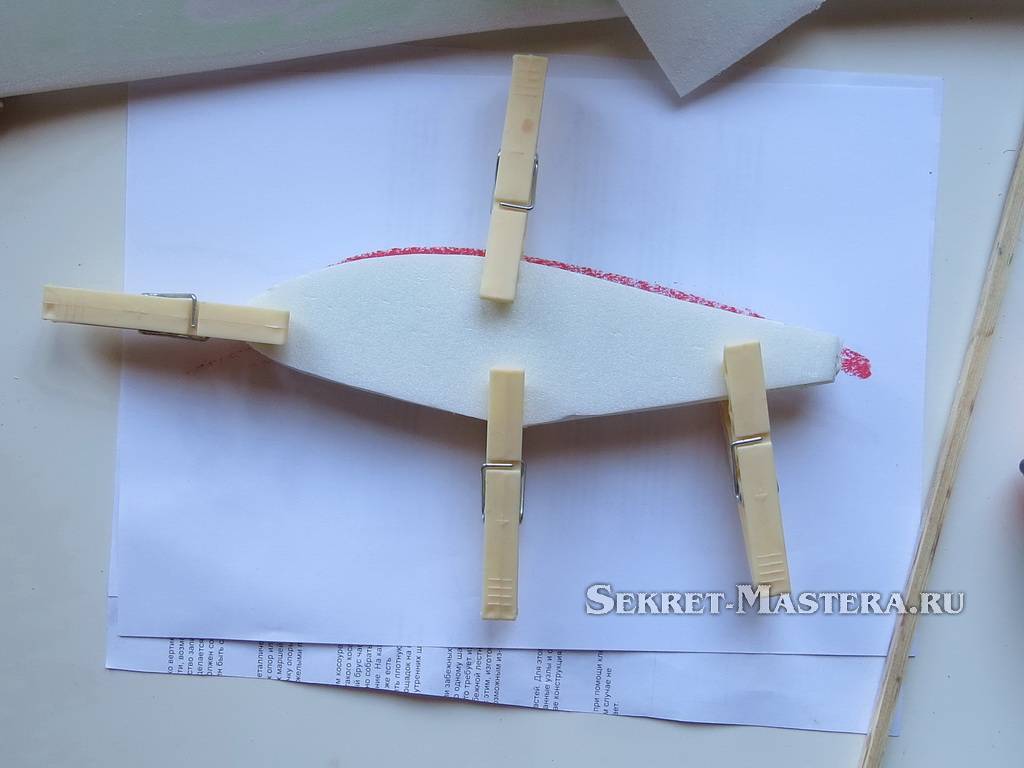

Склеивание бульбы
Сушка клея

Изготовление хвостового оперения

Хвостовое оперение. Место приклеивания киля к стабилизатору зачищаем от пленки, покрываем клеем и приклеиваем киль. Склейка должна быть симметричной! От этого зависит направление полета! После приклеивания киля оперение приклеивается к фюзеляжу. Для фиксирования положения можно использовать портновские булавки или малярный скотч.

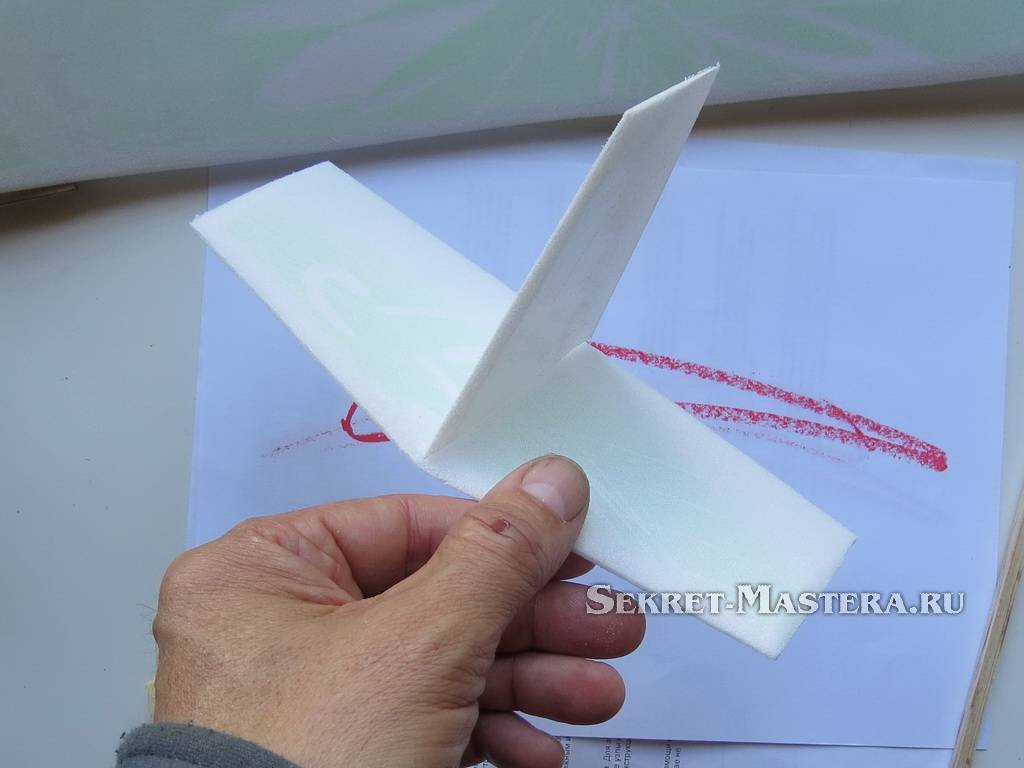

Сборка оперения
Приклеивание оперения

Крепление крыла планера

Крыло планера необходимо установить на фюзеляже. Для этого используется пилон из полосок пенопласта. Угол установки крыла к фюзеляжу 1-2?. Крыло приклеивается к фюзеляжу строго симметрично. Не забывайте сточить блестящую пленку рисунка на пенопласте потолочки.

Пилон крыла планера
Симметрия крыльев и оперения
Вариант утяжеления бульбы

Регулировка, настройка и полеты модели

Сначала устанавливается центр тяжести в районе 1/3 расстояния от передней кромки крыла. Центр тяжести устанавливается утяжелителями на носу планера из подручных материалов или пластилина (про центр тяжести смотрите здесь). Необходимо добиться устойчивого планирования модели планера при несильном броске путем перемещения центра тяжести ближе к центру крыла. После настройки можно перейти к следующему этапу. Запуске планера под углом 30-45° к горизонту с увеличением силы броска. Здесь потребуется дополнительная поднастройка модели. Настроенная модель в большом помещении может продержаться в полете до 20 секунд (полет по кругу, настраивается поворотом кромки киля). А при запуске в поле при благоприятных условиях и ветре до нескольких десятков секунд. А запуск с горы или высокого здания подарить минуты полета

Осторожно — модель может быть потеряна!

самолеты из пенопласта чертежи

Груз 4 х 15 х 70мм. Груз делается таким широким, чтобы центр тяжести (далее Ц.Т.) модели был ниже крыла, и модель не переворачивалась в полёте вниз килем.

Крыло и верхнюю часть фюзеляжа модели вырезать по шаблону из потолочных панелей. Шаблон можно сделать из картона согласно чертежам.

На чертеже указан размер 4 мм в «Место приклейки крыла» это для панели 4 мм, если у Вашей панели другая толщина, то этот вырез должен соответствовать толщине Вашей панели, это чтобы при склеивании верхней части фюзеляжа и крыла не получилась «ступенька», тогда нижняя часть (деревянная) будет хорошо прилегать и качественно приклеится.

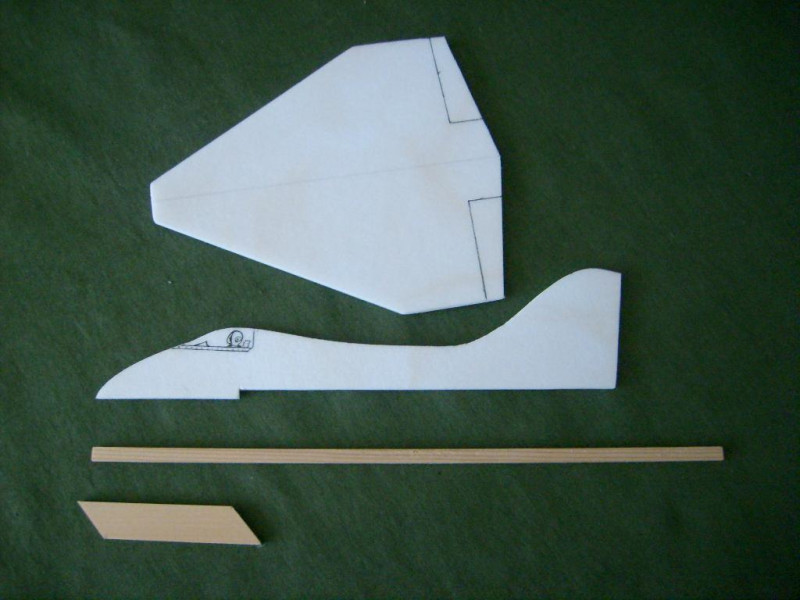

Вырезали всё, проконтролировали качество и можно склеивать детали.

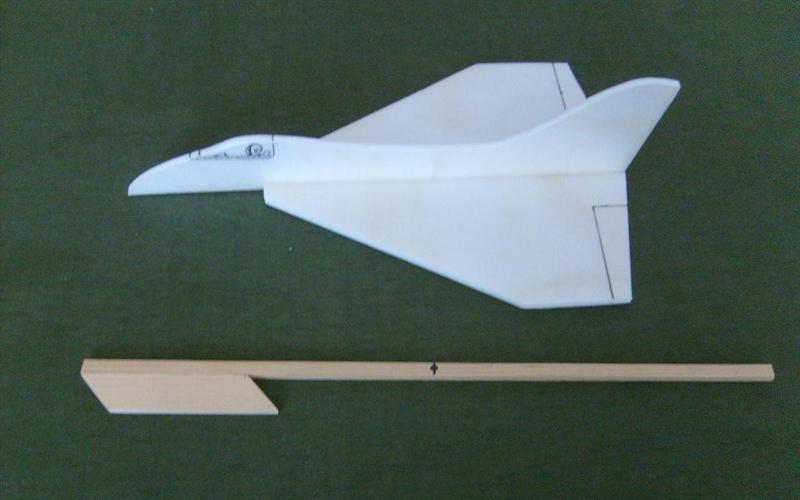

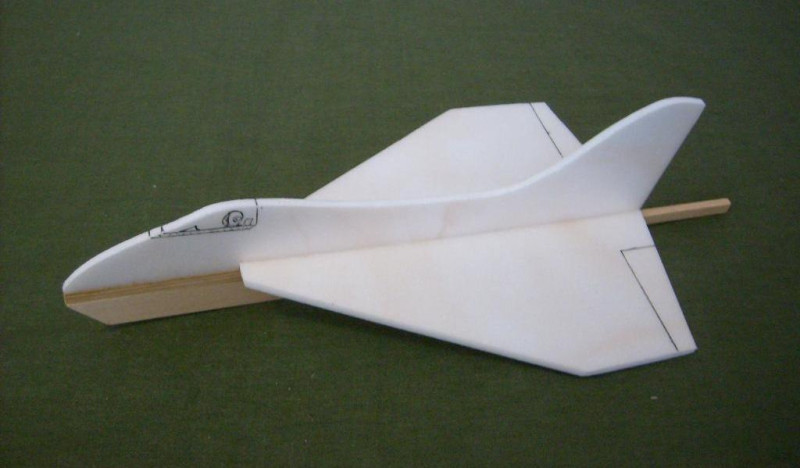

Первыми склеиваем рейку и грузик, потом верх фюзеляжа и крыло, затем рейку с грузиком к крылу снизу так, чтобы носики совместились и не было выступов пенопласта и дерева между собой.

Клеить желательно так: смазать грузик клеем толщиной примерно 1 мм, прижать к рейке, (см. чертёж) отсоединить и дать просохнуть 3-5 минут, потом снова соединить и сжать, выдержать сжатым около минуты. Готово. Смазать верхнюю часть фюзеляжа клеем в «Место приклейки крыла», аккуратно прижать её по средней линии крыла, отсоединить, дать подсохнуть, потом снова приложить и немного, около минуты, подержать прижимая. Примерно через 10 минут

таким способом приклеить нижнюю часть фюзеляжа к крылу с приклеенной верхней частью фюзеляжа.

Через час, после полного высыхания можно раскрашивать и начинать регулировки.

Раскрашивать можно фломастерами и цветным скотчем, акриловыми водорастворимыми красками. Нитролаки (лак для ногтей) нельзя применять!!! Сразу растворится пенопласт!

Можно краску опробовать на обрезках пенопласта.

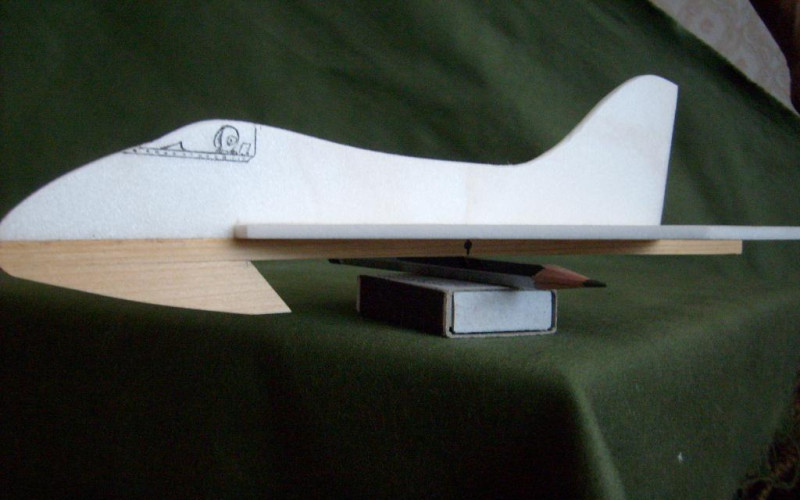

Проверка центровки
.

Обеспечить центровку можно подрезанием грузика или «хвостика». Для определения, что подрезать, надо на рейке сбоку сделать метку карандашом — точка Ц.Т. должна быть в 130 мм от носа. На стол положить спичечный коробок, на него шестигранный карандаш и положить самолёт перпендикулярно на карандаш, чтобы метка ЦТ оказалась на верхней грани. Если перевешивает нос – режем грузик, если перевешивает задняя часть – режем хвостик. Добиваемся равновесия.

Остальные регулировки в полётах.

При броске горизонтально модель должна лететь ровно с небольшим снижением, если все плоскости ровные, а моделька пикирует (опускает нос) – ещё немного подрезать груз, он тяжеловат, а если кабрирует (поднимает нос, теряет скорость, потом опускает нос) то подрезать сзади рейку (можно укорачивать, можно делать тоньше).

При нормальной центровке самолёт летит хорошо. На улице удобно запускать с катапульты (резиновая петля, купить в магазине для рыбалки) под углом 30-40 градусов к горизонту. Не запускать в сторону деревьев и препятствий, иначе будут заломы на крыле.

Вообще модель живуча засчёт малого веса и эластичности пенопласта. Небольшими отклонениями элевонов можно добиться фигурного полёта. Отклонять их надо с небольшим �прищипыванием�, тогда пенопласт хорошо подгибается не ломаясь.

Если правый элевон отклонить вверх, а левый вниз, то самолёт полетит с разворотом вправо. Если правый вниз, а левый вверх, то будет левый разворот. Если оба вверх, то модель будет кабрировать (поднимать нос), а если оба вниз, то пикировать. Называются элевоны потому, что они отклоняются как рули высоты и как элероны для обеспечения управления по крену и тангажу. Применяются в основном на самолётах схемы – летающее крыло. Как у нашей модели.

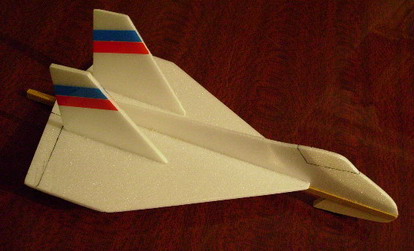

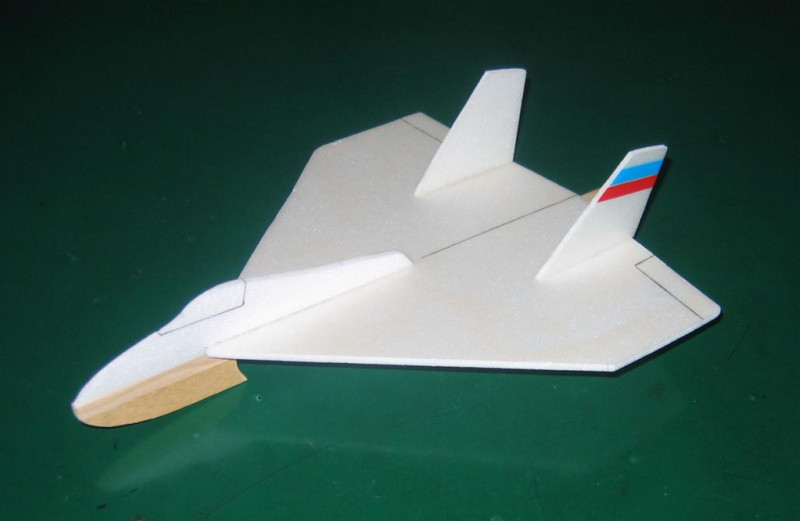

Это вариант �Бурана� с двумя килями. Можно основной шаблон фюзеляжа подрезать, убрав килевую часть. И приклеить два киля, размером как на основном шаблоне фюзеляжа.

************ *********** ***********

Вот ещё очень хорошая и �летучая� модель с двумя килями

Технология изготовления, регулировки и запуска точно как у Бурана, только чертежи (нажать и скачать) отличаются:

После приобретения минимальных навыков попробуйте экспериментировать. Это интересно! Успехов!!!

Всё, что непонятно можно обсудить в письмах или на форуме http://forum.rcpilot.ru/

Эти чертежи Бурана можно скачать и распечатать, затем сделать шаблоны.

Вернуться На главную Схематичка

Изготовление авиамоделей из потолочного пенопласта

Идея заключается в том, чтобы строить небольшие (до 1000 мм в размахе) модели электролетов без использования дефицитной и дорогой бальзы – только из доступных отечественных материалов. Желательно при этом минимизировать время постройки модели и предельно упростить процесс изготовления деталей.

Этим требованиям отвечает постройка моделей из пенопластовых панелей для отделки потолков. Качество получающихся моделей – не хуже бальзовых, ремонтопригодность намного выше, ремонт – легче. Большинство проблем решается прямо на поле, с помощью скотча. Бальзовая передняя кромка или лонжерон, сломавшаяся поперек, просто так не склеивается, а пенопласт клеится просто встык – хоть обшивка, хоть другие детали. Плюс к этому – пенопласт не боится воды (мелкого дождя, например), вес модели выходит такой же, а иногда и меньше, чем у бальзовых аналогов. Ну и, конечно же, не так жалко самолет, если его разобьешь.

Скептики пусть не беспокоятся со своими теоретическими измышлениями. Технология отработанная, и по ней сделан не один десяток самолетов.

С чего начать конструирование авиамодели?

Начинаем с фюзеляжа, вернее, вначале делается чертеж, а затем начинается подготовка деталей. Делаем заготовки, срезаем кромки, затем по центру склеиваем две плоскости с помощью «Титана», после чего на заготовке прорисовываются и «прожимаются» линии, по которым будет сгибаться фюзеляж, состоять который, в нашем случае, будет из трех частей. Прелесть этого в том, что при повреждении легко может быть произведена замена детали.

Так же поступаем с заготовками для будущих крыльев, размах которых будет примерно 1,5м (учитывая размер потолочки 50х50мм).

Еще использовать нужно специальный уголок, продающийся в строительных магазинах (там же, где потолочка). Его размер 60Х43. На широкую часть крепиться будет винт.
