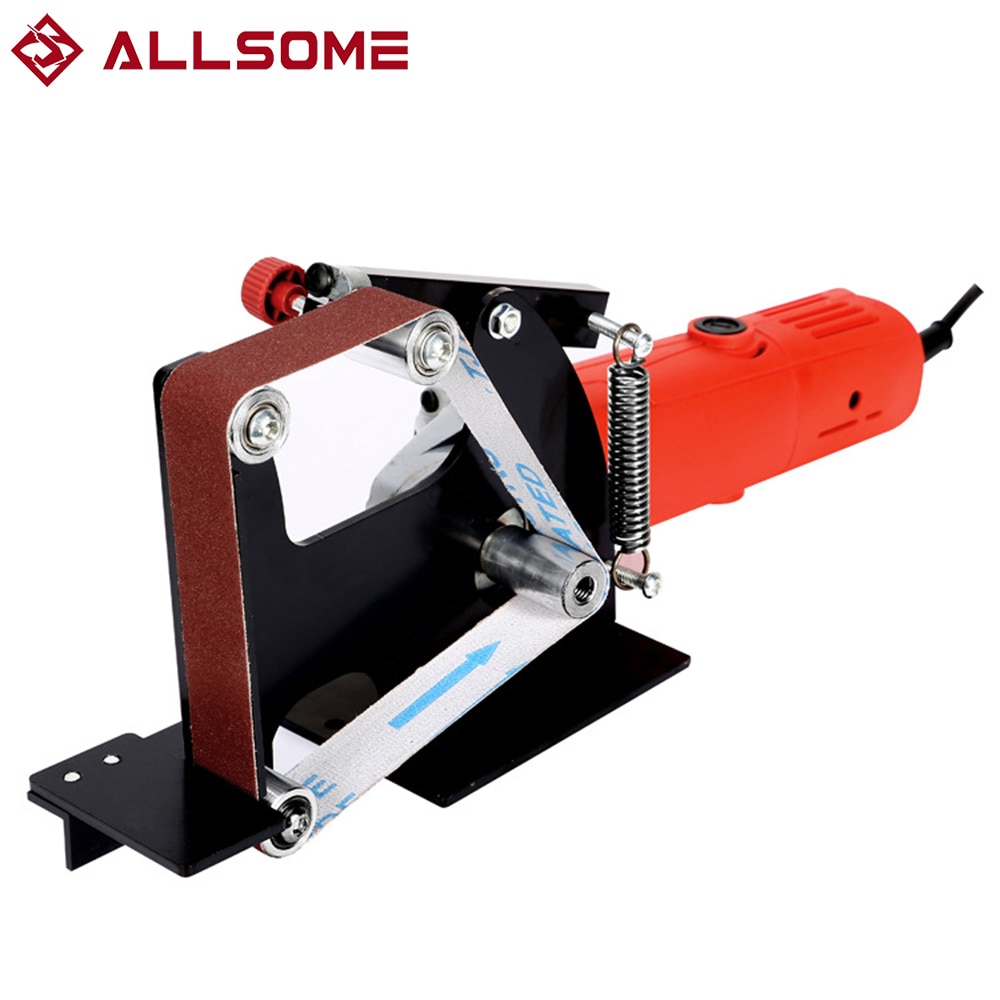

Как сделать гриндер насадку на болгарку

Как сделать гриндер своими руками: правила сборки

Перед началом самостоятельного конструирования шлифовального агрегата такого типа необходимо внимательно изучить последовательность действий, а также принять во внимание некоторые правила. Первым и наиболее важным этапом является подготовка к сборке гриндера. Рассмотрим, какие действия включает в себя этот пункт

Рассмотрим, какие действия включает в себя этот пункт.

Чертеж с размерами гриндера – важный документ, от которого будут зависеть работоспособность и технические характеристики агрегата.

В первую очередь следует составить подходящий чертеж. Следует помнить, что схема должна соответствовать конкретным эксплуатационным условиям. Чертеж можно составить самостоятельно. Второй вариант – загрузка готовой схемы из интернета. На профильных сайтах и форумах можно найти множество модификаций таких устройств, конструкция которых максимально подходит для домашней сборки.

Чем подробнее чертеж, тем лучше. Схема должна содержать детальное описание всех отдельных элементов конструкции с их размерами. Чертеж с габаритами – очень важный документ, от которого будут зависеть работоспособность и технические характеристики будущего станка. Поэтому стоит подходить к его составлению со всей серьезностью.

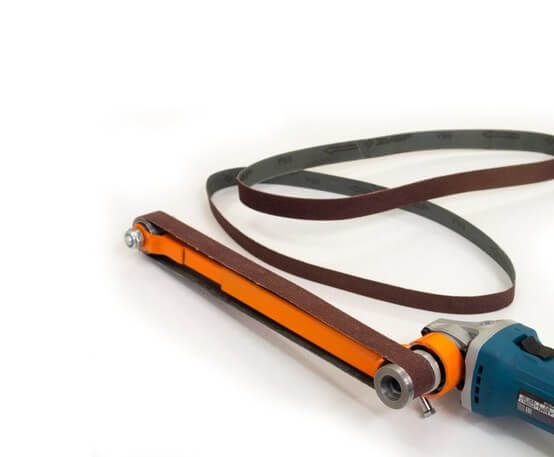

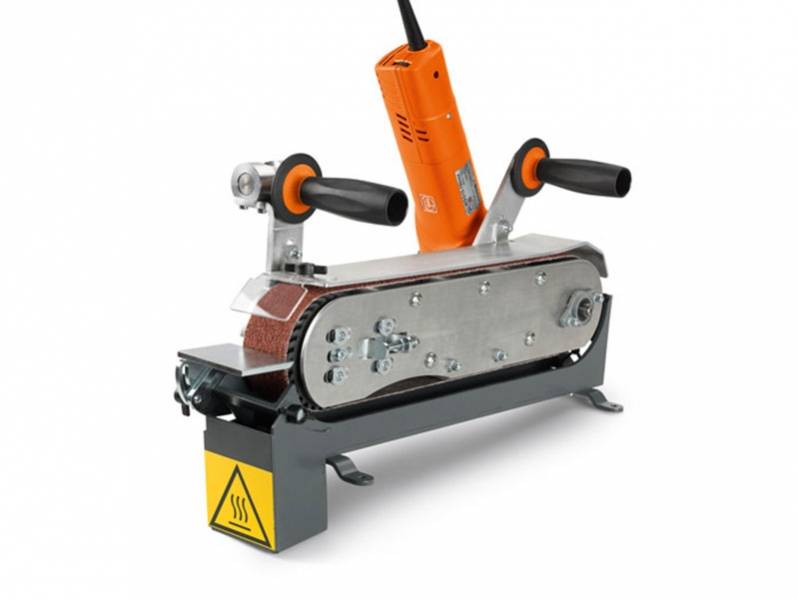

Самостоятельно можно выполнить разные варианты шлифовальных гриндеров. Помимо стационарных устройств, существуют и более простые типы (например, гриндер из болгарки своими руками). Чертеж и видео по сборке такого приспособления также можно без труда найти во Всемирной сети.

Следующий момент, который стоит учесть, – подготовка всех необходимых деталей и инструментов для сборки агрегата. Для конструирования гриндера в домашних условиях потребуются следующие приспособления:

электролобзик;

Для того чтобы изготовить гриндер, нужно понимать принцип работы станка.

• дрель;
• болгарка.

На заметку! При подборе инструментов необходимо учитывать, что конструкция гриндера предусматривает использование металлических деталей, а также их обработку.

Многие детали данного шлифовального оборудования трудно изготовить новичку. Поэтому рекомендуется детально изучить различные конструктивные элементы и их особенности. Не помешает также ознакомиться с чертежами и видео. Гриндер своими руками сделать гораздо проще, если есть возможность проконсультироваться с квалифицированным мастером, который сможет дать ценные рекомендации по этому вопросу.

Некоторые конструктивные элементы невозможно создать своими руками без использования токарного оборудования. Подобную работу необязательно делать самостоятельно. Для выполнения сложных деталей можно воспользоваться услугами профессионального токаря.

При изготовлении гриндера своими руками желательно учесть еще один важный момент. Наиболее эффективными считаются устройства, с помощью которых можно обрабатывать не только горизонтальные, но и вертикальные поверхности. Специалисты рекомендуют подбирать чертеж, позволяющий отшлифовывать заготовки под разными углами.

Изготовить своими руками можно разные варианты шлифовальных гриндеров.

Рабочая лента

У любого ленточного гриндера из болгарки есть пружина, которая создаёт автоматическое натяжение ленты. Если пользоваться такой пружиной, то тогда будет можно легко менять ленту.

при обработке одного изделия ленту придётся менять несколько раз; не забывайте уделить внимание процессу склеивания ленты;
для её создания необходимо использовать бумагу-наждак на специальной основе;
для склеивания наждака стоит использовать качественный и эластичный клей. Если вам непонятен процесс склеивания, посмотрите это видео, там все подробно показано.. Чтобы правильно склеить ленту для наждака, сначала нужно нормально подготовиться

Склеивать ленту нужно с помощью клеевой палочки для термопистолета, а для нагрева использовать технический фен

Чтобы правильно склеить ленту для наждака, сначала нужно нормально подготовиться. Склеивать ленту нужно с помощью клеевой палочки для термопистолета, а для нагрева использовать технический фен.

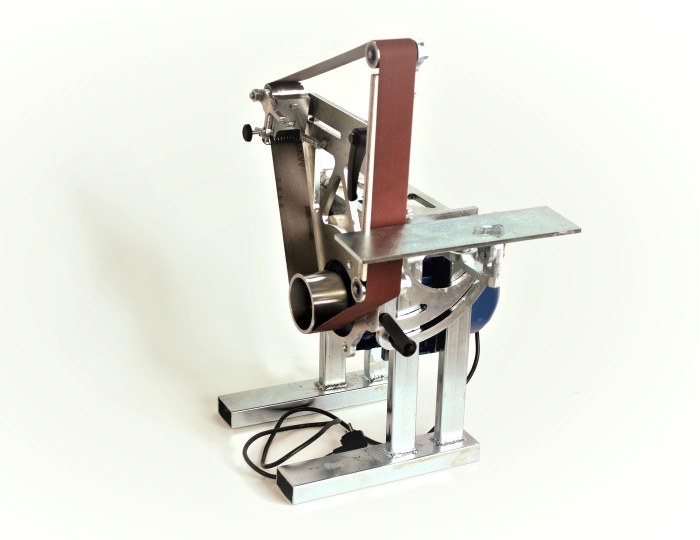

При небольшом усилии можно сделать гриндер своими руками ещё более универсальным, для этого просто присоедините к нему дополнительный столик со стороны шкива.

Эти действия значительно упростят обработку деталей на ленточном станке. Перед созданием столика стоит обдумать возможность изменения направления движения наждака. Ведь он всегда должен перемещаться по направлению к рабочему столу из-за своей устойчивости.

https://youtube.com/watch?v=dgM1JGwJxHQ

Рабочая лента

У ленточного гриндера всегда можно увидеть пружину, которая необходима для того, чтобы обеспечивать автоматическое натяжение ленты-наждака. Если использовать такую пружину, то менять ленту будет очень удобно, а ее натяжение будет регулироваться автоматически. Следует сразу сказать, что менять ленту даже при обработке одного изделия необходимо будет несколько раз. Обработку любой металлической детали необходимо начинать с лентой с более крупным абразивом, постепенно меняя ее на более мелкую.

Очень важное внимание следует уделить склеиванию ленты. В интернете есть варианты правильной склейки, также можно посмотреть этот процесс на видео. Для ее изготовления необходимо использовать бумагу-наждак на тканевой основе

Шов на ленте делается только встык и его необходимо обязательно усилить, для чего используется полоска плотной ткани, подкладываемая с обратной стороны склеиваемого участка. Для склеивания ленточного наждака необходимо использовать только эластичный клей, и он должен быть очень качественным

Для ее изготовления необходимо использовать бумагу-наждак на тканевой основе. Шов на ленте делается только встык и его необходимо обязательно усилить, для чего используется полоска плотной ткани, подкладываемая с обратной стороны склеиваемого участка. Для склеивания ленточного наждака необходимо использовать только эластичный клей, и он должен быть очень качественным.

Читать также: Как обозначается блок питания на схеме

Для качественного и надежного склеивания ленты для ленточного наждака вам понадобится ее правильная подготовка. Склеивать ленту можно при помощи клеевой палочки для термопистолета: такой способ можно наглядно изучить в ролике выше. Для нагрева можно применить обычный технический фен.

При желании, можно сделать свой самодельный шлифовальный станок еще более универсальным, для этого его следует оснастить дополнительным столиком, размещаемым со стороны самого большого шкива. Это позволит вам выполнять обработку деталей на ленточном гриндере, прижимая их к ленте-наждаку со стороны самого большого шкива. Если вы решите сделать такой столик, то необходимо будет предусмотреть возможность изменения направления движения ленточного наждака, который всегда должен перемещаться по направлению к рабочему столу, а не от него.

С более простой конструкцией гриндера можно ознакомиться в видео ниже:

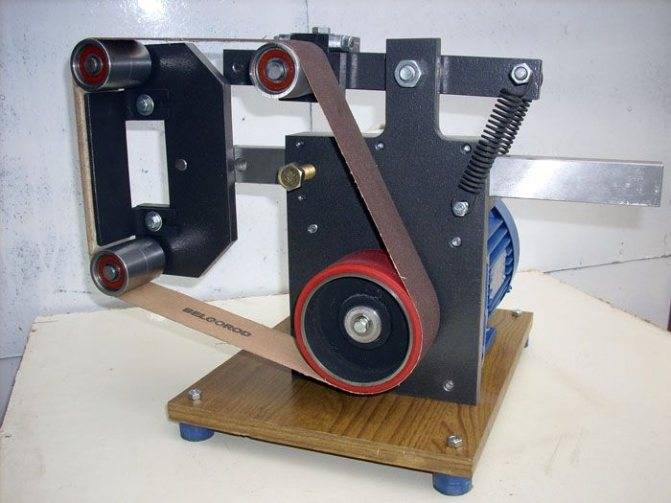

Гриндер своими руками

К сожалению, мы живем не в сказке, и шарманщик с машинкой для заточки ножей по дачным массивам не ходит. Вот я и решил, как глава семейства взять всё в свои руки. Станка гриндер, который применяется для заточки инструментов и обтачивания заготовок, у меня и в помине нет, поэтому решил соорудить нечто похожее из подручных материалов.

Самодельный гриндер из болгарки я задумывал сделать уже давно. Пора ремонтов прошла, да и болгарка перекочевала на дачу, и вот чтобы найти ей применение я решил её модифицировать. Тем более, что цены в магазинах на фабричные гриндеры не переставали удивлять своим повышением. И чем ближе был дачный сезон, тем больше становился ценник. Вооружившись тем, что смог найти в дачных запасах я попытался превратить идею в жизнь и вот, что из этого получилось.

Самодельный шкив

Этот элемент конструкции является самым сложным в изготовлении. Готовый шкив для гриндера достаточно дорогостоящая деталь. Для его самостоятельного изготовления необходимы определённые знания в области механики и токарного дела. Получить качественный шкив можно из стали или дюралюминия. В этом случае заготовку необходимо обрабатывать на металлорежущих станках. В упрощённом варианте можно его изготовить из фанеры. Она должна быть ФСФ или ФБ. Толщина выбирается исходя из ширины применяемой ленты.

Диаметр ведущего вала рассчитывается на основании характеристик выбранного двигателя и требуемой скорости движения ленты. Такой расчёт можно произвести самостоятельно или воспользоваться существующими таблицами.

Характеристики, которым должна соответствовать лента для шлифовального агрегата

Подбор абразивной полосы – важный этап во время сборки мини-гриндера своими руками. В первую очередь нужно определиться с протяженностью ленты и ее шириной. На геометрические параметры полосы оказывают влияние два основных фактора:

• размеры гриндера;
• назначение агрегата.

Тканевая основа лучше выдерживает поверхностное натяжение

Бесконечные абразивные полосы также подразделяются на типы по зернистости. Длина шлифовальных полос может быть разной (от 610 до 1830 мм). Такие ленты имеют ширину 50 или 100 мм. Первый вариант чаще всего встречается в агрегатах, собранных своими руками в домашних условиях.

Качественная абразивная полоса в обязательном порядке должна иметь эластичную основу из ткани

При выборе подходящего инструмента также необходимо обращать внимание на то, какое количество оборотов может выдержать полоса. Рекомендуется приобретать изделия, которые способны работать при 1500 об/мин

Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками. Чертеж, составленный ранее, должен содержать информацию о габаритах абразивной полосы и других ее характеристиках.

Хорошая лента обязана иметь высокую абразивную стойкость. От этого показателя зависит резистентность ленты к износу. Для самодельных аппаратов рекомендуется использовать ленты, протяженность которых составляет не более 123 см. Абразивная полоса должна быть не только устойчивой к износу, но и иметь хорошую сопротивляемость к высоким температурам, образующимся во время трения о заготовку во время работы.

Стоит отметить, что ленты небольшой длины гораздо более подвержены износу, нежели изделия большей протяженности

Специалисты советуют обратить внимание на картинки с изображением готовых изделий. Фото аппаратов позволяют дать ответ на вопрос о том, как сделать гриндер своими руками

Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно.

От выбора ленты зависит скорость и качество обработки изделий

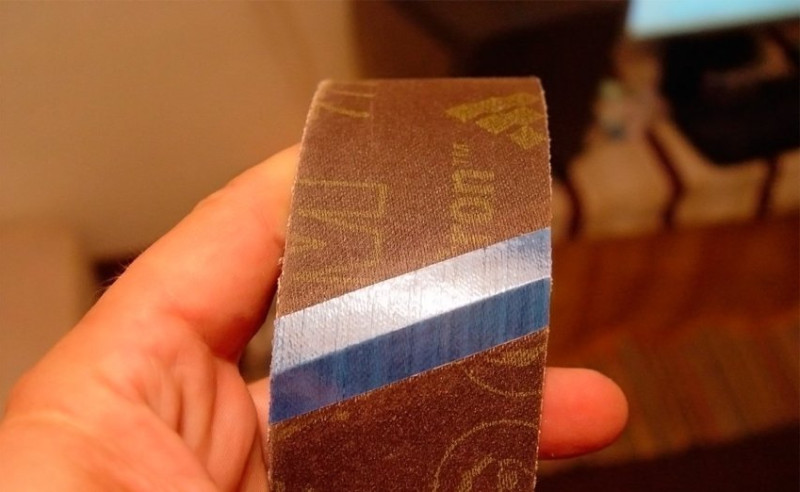

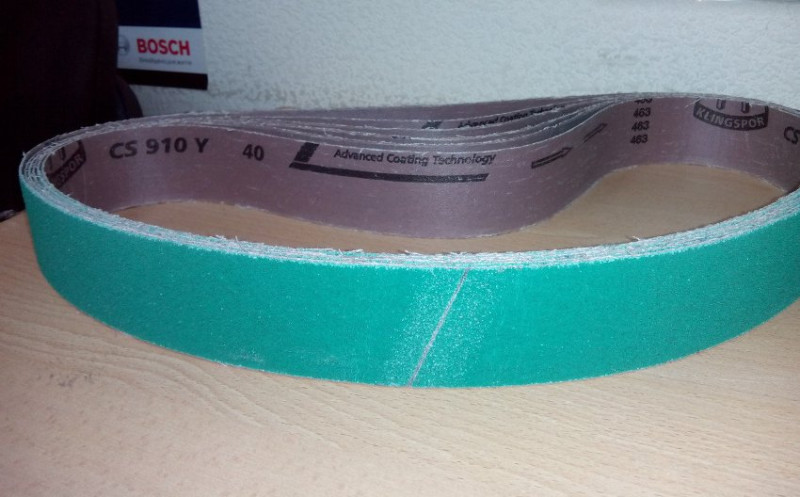

И, наконец, особое внимание необходимо уделить месту склейки абразивной ленты. Стык двух концов полосы должен быть максимально аккуратным, без каких-либо дефектов или выступов

Как склеить ленту для шлифовального агрегата самостоятельно

Ленточные шлифовальные аппараты содержат пружину, которая выполняет очень важную функцию: натягивает просевшую в результате износа ленту. Смена ленты производится несколько раз даже при обработке небольшой заготовки. Это следует запомнить.

При сборке гриндера своими руками из фанеры или металла абразивную полосу можно изготовить самостоятельно. Склейка такой ленты – сложное мероприятие, которое не терпит ошибок. В интернете существует множество советов о том, как правильно выполнить склейку ленты, однако многие из них являются неверными.

Процесс склейки выглядит следующим образом. Вначале нужно подобрать наждачный материал на тканевой основе. Затем стоит подготовить оба конца абразивной полосы. Для этого производится их зачистка. Шов на полосе выполняется исключительно методом «встык». Специалисты обязательно рекомендуют усиливать склеенную ленту с внутренней стороны посредством плотной полоски ткани, которая фиксируется с помощью специального клеевого состава.

Склейка ленты – сложное процесс, который не терпит ошибок

Обратите внимание! Для склеивания ленты ни в коем случае нельзя использовать клей «Момент». Для того чтобы соединить концы абразивной полосы, требуется приобрести специальный клеевой состав

Лучший вариант – применение эластичного клея. Экономить при этом не стоит, так как дешевые средства, как правило, не отличаются хорошим качеством

Для того чтобы соединить концы абразивной полосы, требуется приобрести специальный клеевой состав. Лучший вариант – применение эластичного клея. Экономить при этом не стоит, так как дешевые средства, как правило, не отличаются хорошим качеством.

Перед началом склеивания необходимо подготовить полосу для ленточного наждака. Гриндер своими руками (из подручных материалов) нуждается в надежной абразивной полосе, которую сложно выполнить в домашних условиях. Процесс производится с применением клеевой палочки, которая устанавливается на термопистолеты. Вначале производится подогрев состава. Для этого можно воспользоваться обычным феном, который есть в каждом доме.

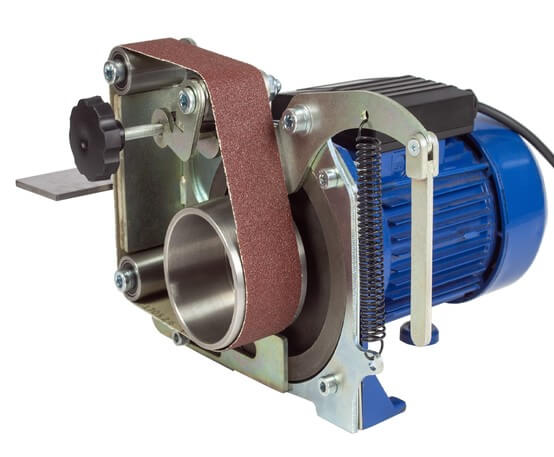

Сборка готовой конструкции

Дальнейшая эксплуатация конструкции полностью зависит от качества проведения сборки станка (мини-гриндера) своими руками. В работе мастеру необходимо учитывать абсолютно все детали, мельчайшие подробности и тонкости сборки. Инструкция, как изготовить гриндер своими руками в домашних условиях:

Первым монтируют каркас, на котором будет располагаться лента для шлифования деталей и поверхностей. Чаще всего, это металлическая пластина, способная выдерживать значительные нагрузки (вибрационная, механическая устойчивость).

Обратите внимание!

• Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)

• Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления

• Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

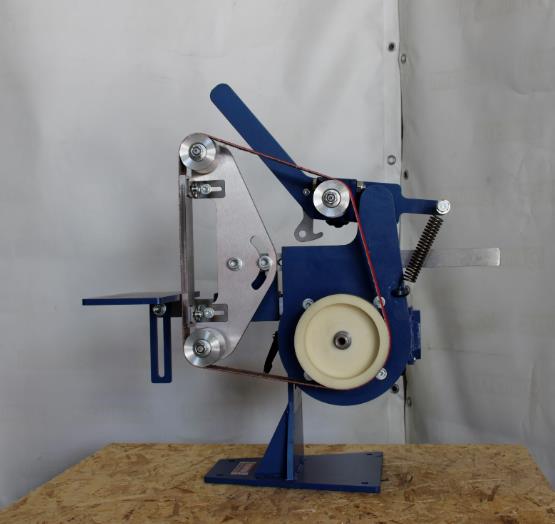

На боковой поверхности каркаса прикрепляют два ролика: направляющий и ведущий ролик. Один из них должен быть значительно крупнее по диаметру, что позволяет сделать вращение ленты более эффективным.

По боковому контуру каркаса необходимо сделать ложе для привода: это небольшая площадка, надежно удерживающая мотор при движении шлифовальной ленты. Чаще всего площадку готовят из металла, дополняют бортиками и внутренними резиновыми прокладками, которые снижают степень вибрации.

Подсоединяют привод к ведущему ролику, проверяют скорость и качество вращения обоих роликов (если есть грубые дефекты, устранить их можно ещё на данном этапе).

Работа с шлифовкой большинства материалов подразумевает опасность повреждения глаз и кожи рук, поэтому обязательно устанавливают защитный экран (чаще всего из акрила). Мастеру помогут готовые чертежи с размерами гриндера для выполнения своими руками.

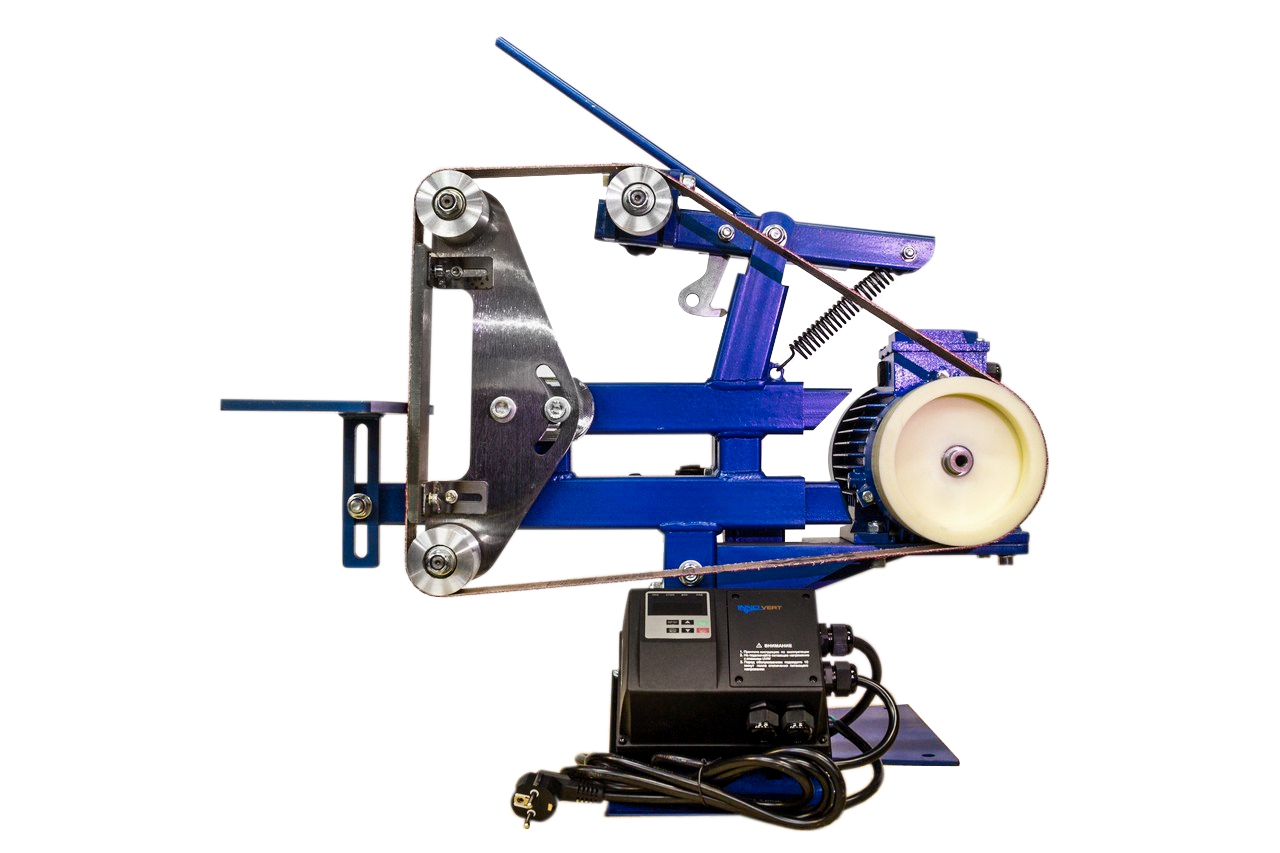

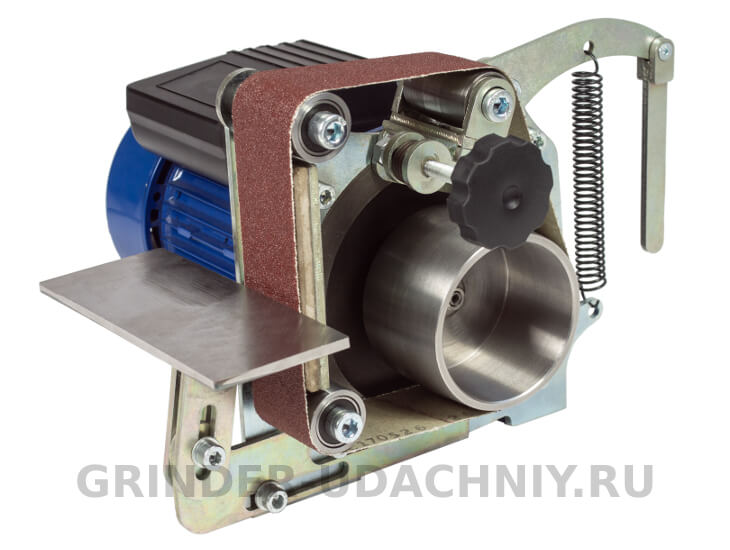

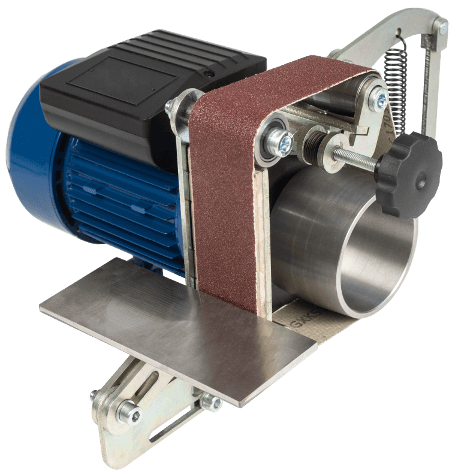

Конструктивные особенности

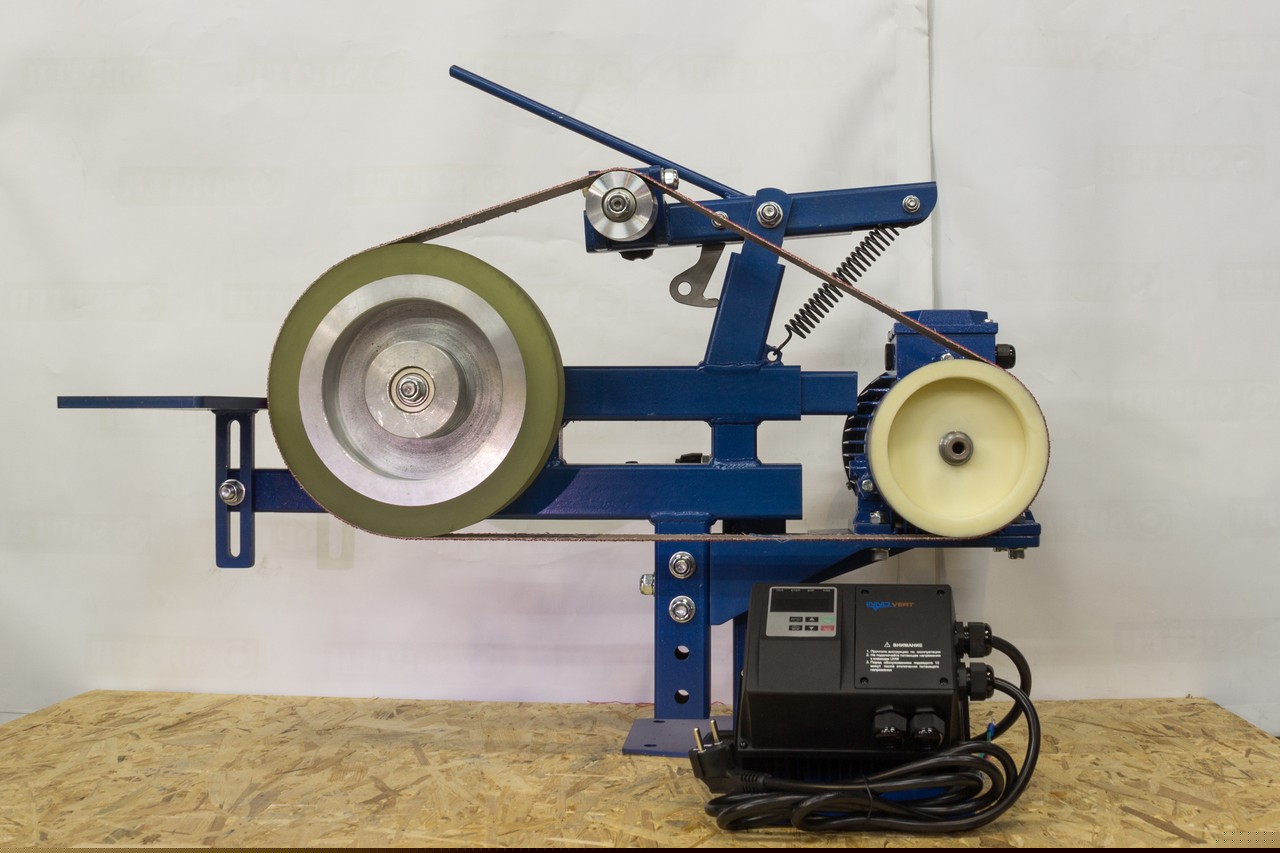

Большое значение для производительности работы имеет конструкция роликов для гриндера. Для самодельного аппарата чаще всего используется электродвигатель с номинальными оборотами 1500 в минуту. При показателе скольжения в пределах 9% реальная частота вращения будет 1380–1400 оборотов в минуту. Исходя из этого рассчитывают размеры деталей. Особого внимания заслуживает приводной ролик. Он делается массивным, чтобы за счет существенного момента инерции плавно разгонять ленту до заданного значения окружной скорости. Если сделать ведущий шкив из сплошной стали, то при пуске он с трудом будет проворачиваться. Поэтому его изготавливают полым либо из дюралюминия марки Д16 и выше. Ведомые и натяжные ролики рекомендуется вытачивать из легкого и твердого дюралюминия, тогда не понадобится делать полости.

Чертеж шкива Стандартный диаметр ведущего шкива – 150 мм. Натяжной делается размером 100 мм, и два остальных по 70 мм. Размеры могут незначительно отличаться в зависимости от габаритов станка. Ширина деталей соответствует размеру шлифовальной ленты с небольшим запасом.

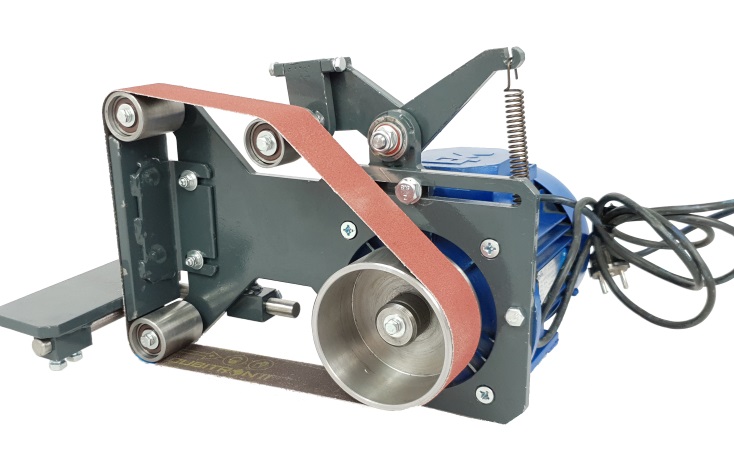

От диаметра шкива будет зависеть скорость перемещения ленты. Если бег ленты медленный, то она будет рвать обрабатываемый материал. А от быстрого скольжения скоро износится. Следует учитывать простое правило: для твердых деталей и малой зернистости абразива требуется высокая скорость движения ленты. Компактный гриндер с рабочим шкивом и натяжителем

Чтобы избежать соскальзывания шлифовальной ленты при несовпадении плоскостей роликов, на образующей поверхности выполняется канавка, соответствующая по ширине и глубине сечению ленты. Однако такая конструкция имеет недостаток: под большой нагрузкой лента сползает на реборду. Проверенный и надежный вариант – применять ролики-бочонки. В некоторых случаях изделия покрывают резиновым материалом.

ПОСМОТРЕТЬ ГРИНДЕР с AliExpress ->

При обработке необходимо обеспечить шероховатость образующей поверхности в пределах 1,25–2,5 Ra. Большие показатели приведут к износу ленты, а на слишком гладкой поверхности она будет проворачиваться. На валы «бочонки» устанавливаются с помощью подшипниковых опор. Узлы подшипников делают закрытыми для защиты от мусора и абразивной пыли. Подшипники потребуются самоцентрирующиеся, не ниже 6-го класса точности. Их несущая способность должна соответствовать оборотам привода и планируемым нагрузкам. Фиксация сборной конструкции на оси происходит через шплинты или через буртик и крепежный комплект. У ведущего шкива нужно сделать шпоночный паз в посадочном отверстии для установки на шпонку вала двигателя или отверстие под гужон.

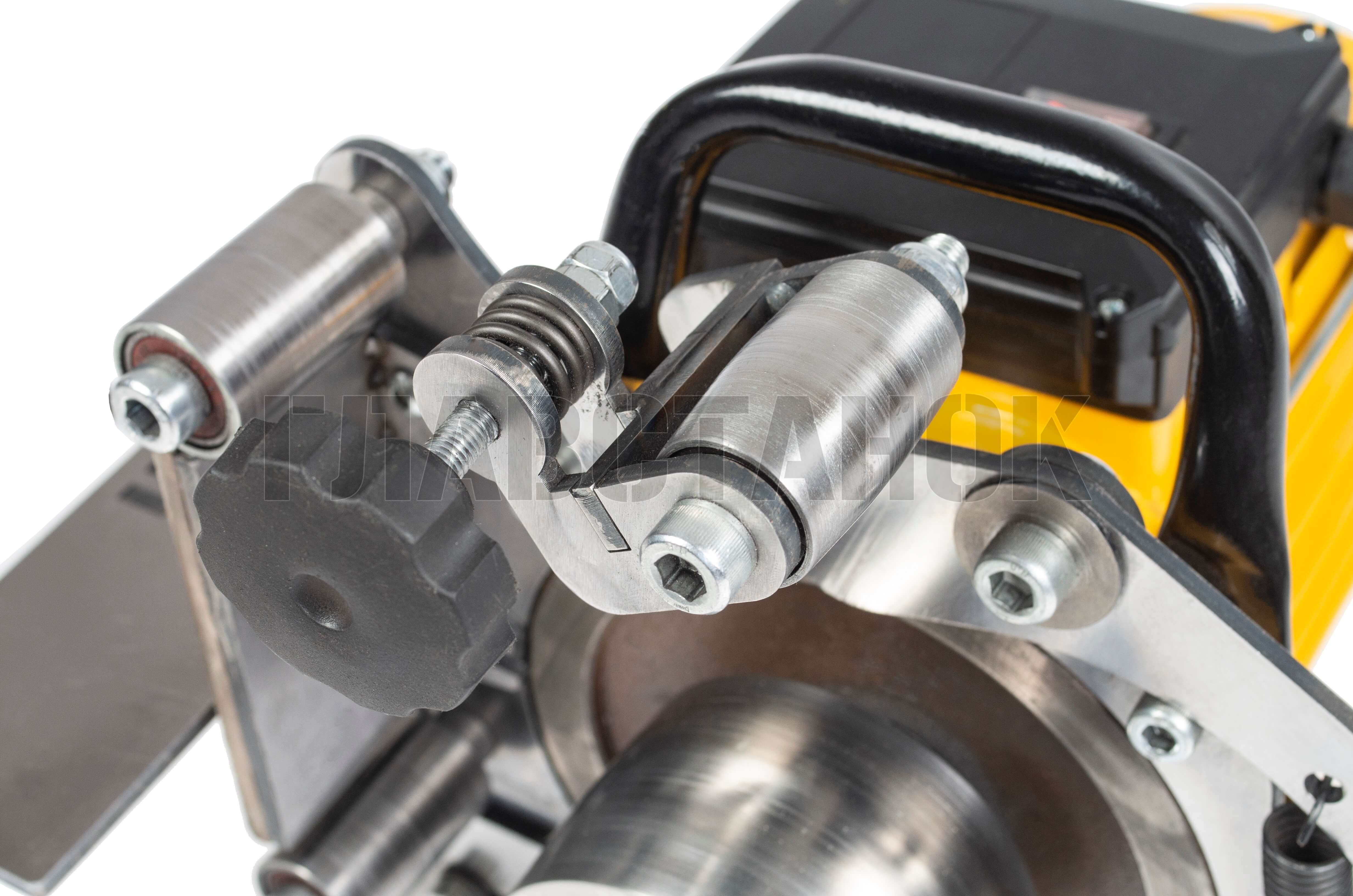

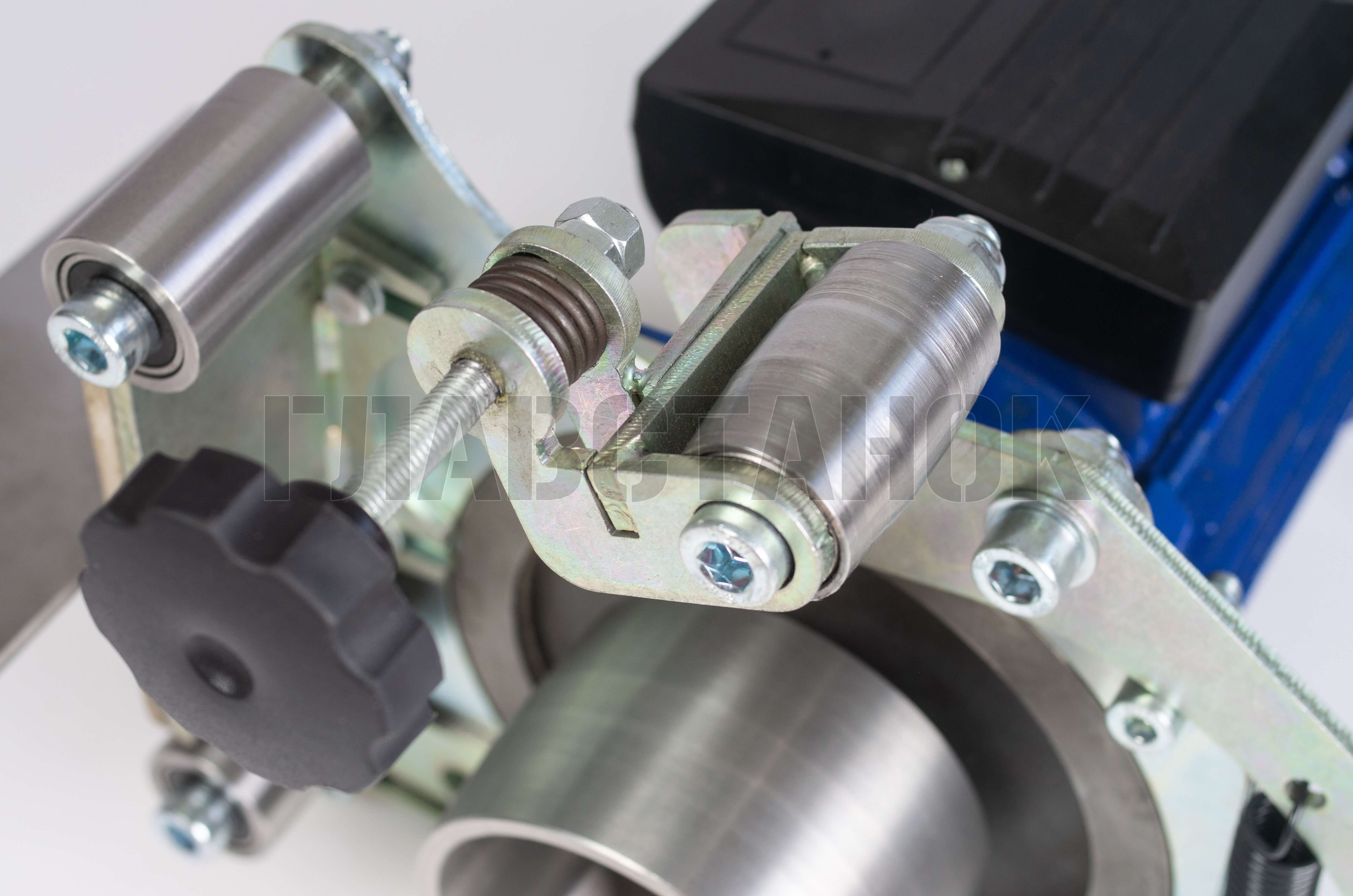

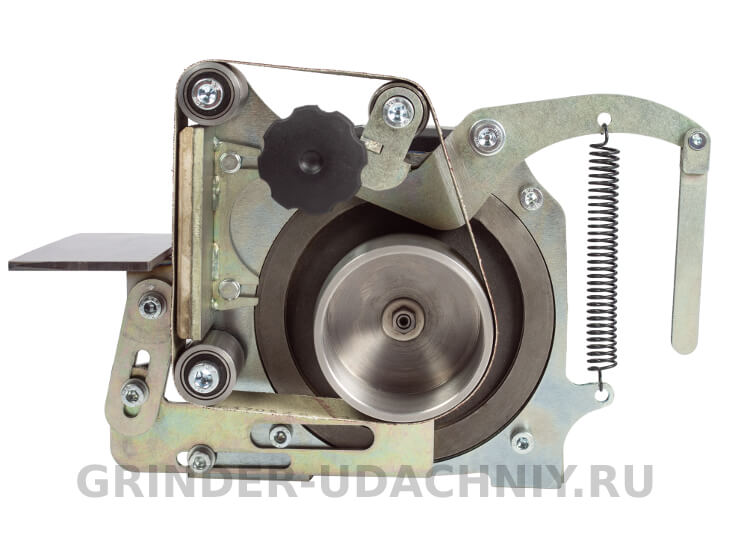

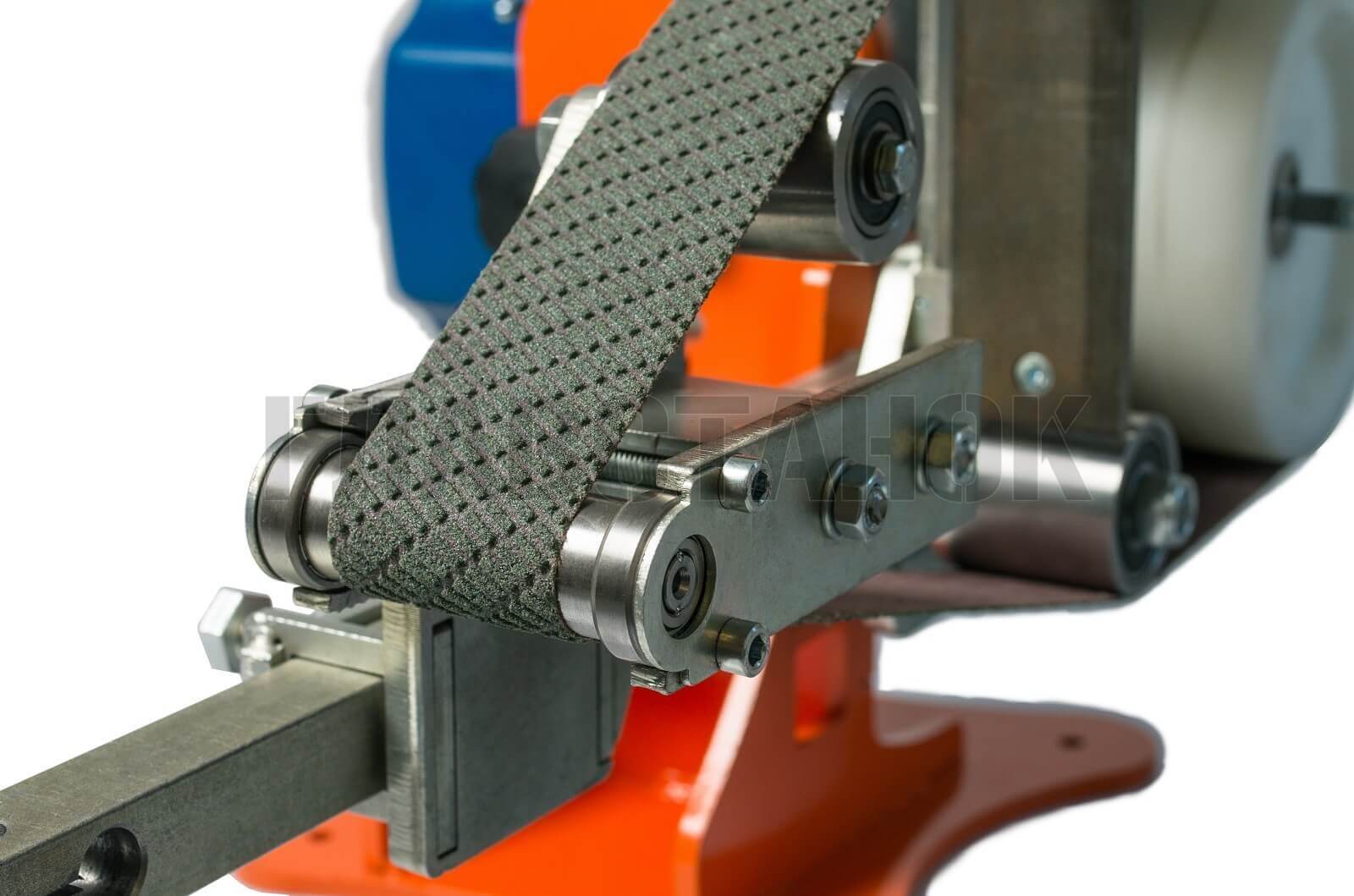

Ролик-натяжитель делается подвижным. Он имеет подпорную пружину для натяжения ленты, компенсации биения на шкиве и роликах и провисания при нажатии детали. Таким образом лента прослужит дольше и не порвется.

По присоединительным размерам составляется рабочий чертеж, по которому токарь сможет изготовить детали.

Типовой чертеж ролика

ПОСМОТРЕТЬ РЕЗИНОВЫЙ РОЛИК с AliExpress от 1755 рублей ->

Безопасность

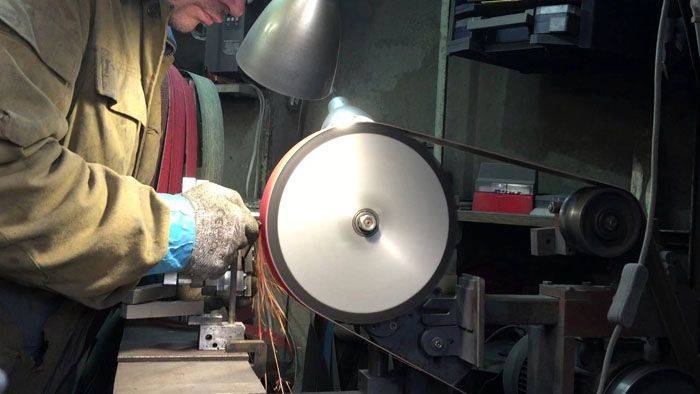

Кстати, не стоит забывать о технике безопасности. При шлифовке возможны искры, поэтому работать нужно в защитных очках и желательно в огнеупорной одежде. Скорость движения ленты высока, что может быть само по себе небезопасно. Средства индивидуальной защиты особенно уместны в такой ситуации.

При работе я использовал комбинезон, изготовленный из огнеупорного материала, который при взаимодействии с огнем не загорается и не плавится. Защищая кожные покровы, он вентилирует воздух, регулируя теплообмен.

Вместо очков у меня был прозрачный щиток, также из огнеупорного материала. При работе с ним глаза и лицо были защищены от воздействия искр. На руках у меня были перчатки из такого же материала что и комбинезон, но одевал я их только когда испытывал станок. При сборке всех деталей перчатки мешали бы.

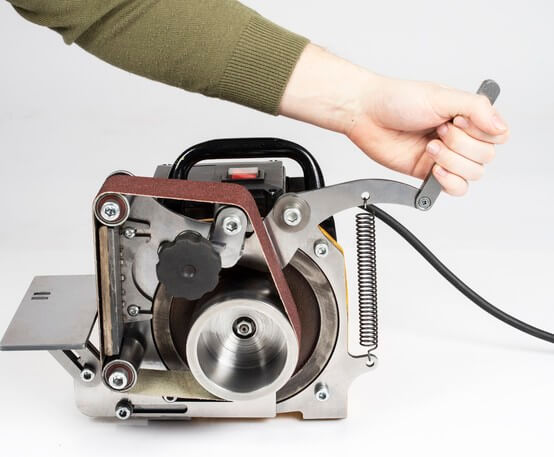

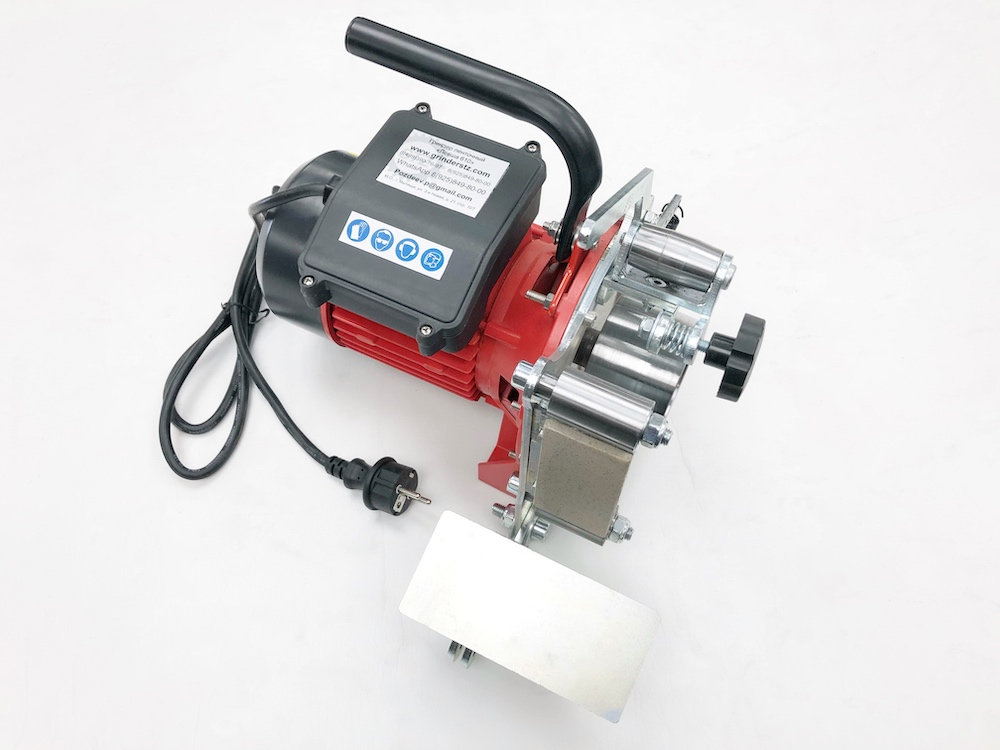

В этом видеоролике показана сборка переносного гриндера из болгарки:

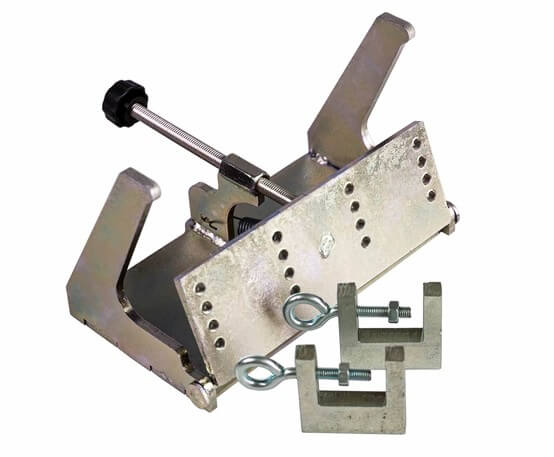

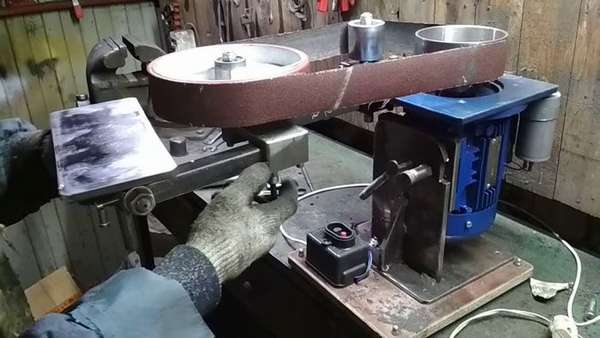

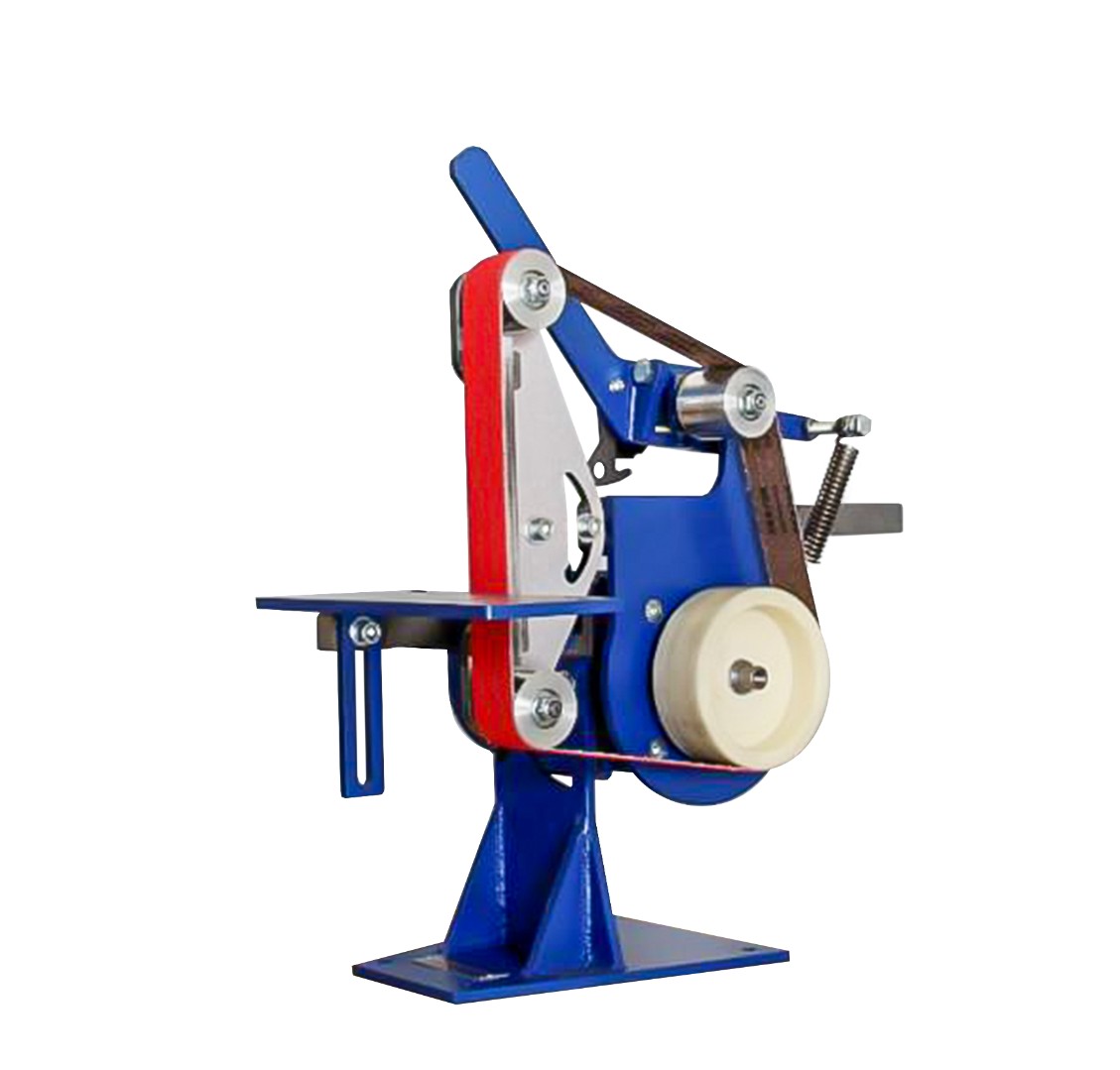

Устройство поворотного стола

Поворотное приспособление для гриндера – скорее роскошь, но приятная. Такая система сильно расширить функционал станка и облегчит работы со сложными деталями. Цель такого поворотного механизма – сменит ось рабочей поверхности, проще говоря плоскость, на которой идёт заточка. Очень часто можно найти вот такой, не совсем простой для исполнения, но понятный механизм поворотного стола.

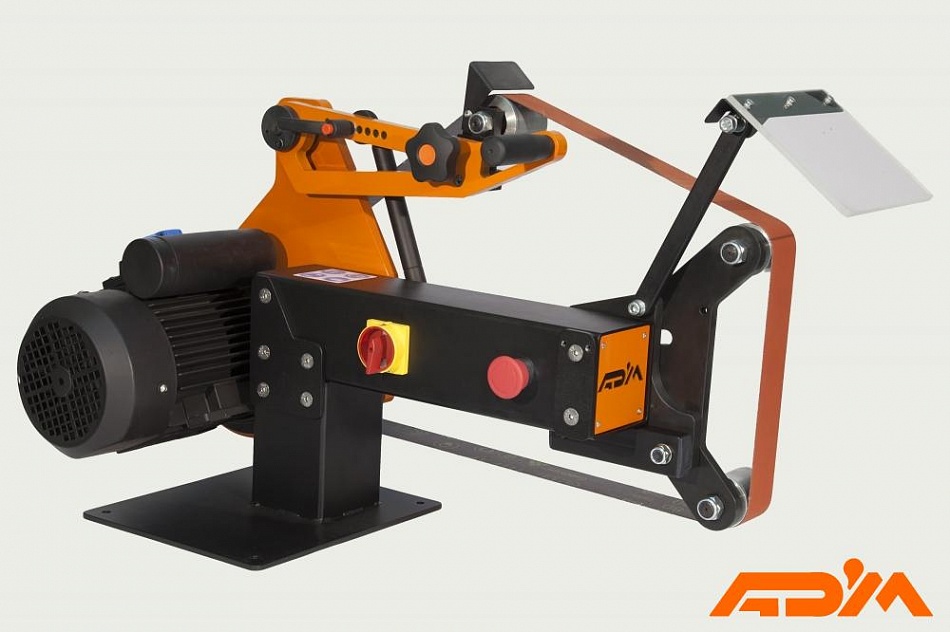

Как мы уже замечали – профессиональный шлифовальный станок – удовольствие не из дешёвых. Однако, если вы профессионально хотите заниматься предоставлением услуг, связанных с использованием механизмов, то вам придется рассмотреть готовые варианты станков. Такие решения достаточно универсальны и при должном терпении и сноровке могут окупить себя. Рассмотрим коротко некоторые модели, которые популярны в настоящее время. Цены на профессиональные и полупрофессиональные агрегаты варьируются в пределах от 45 000 рублей до 130 000 рублей.

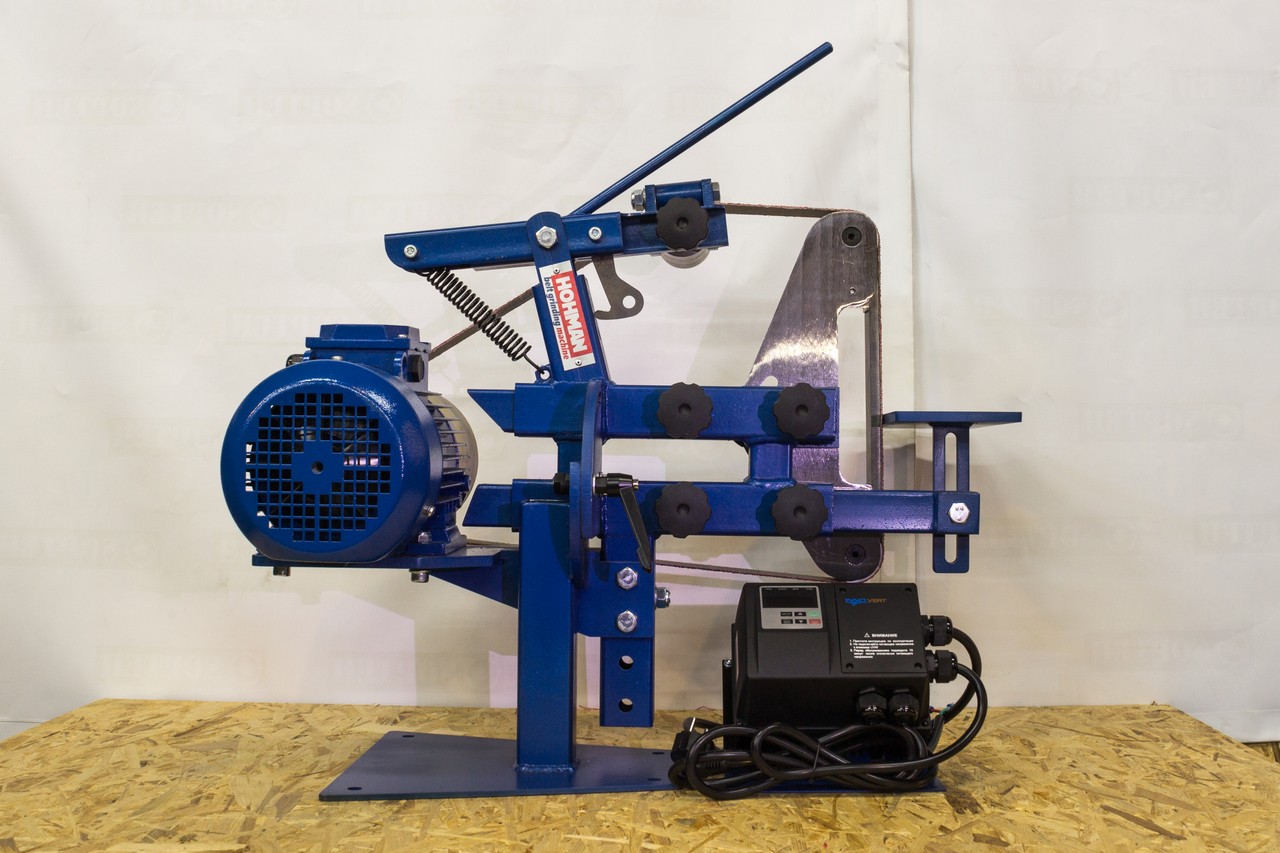

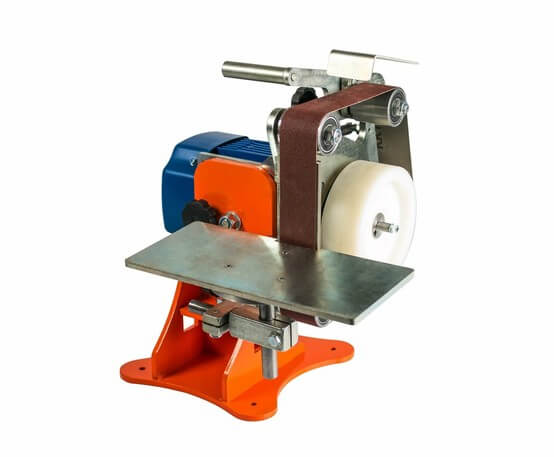

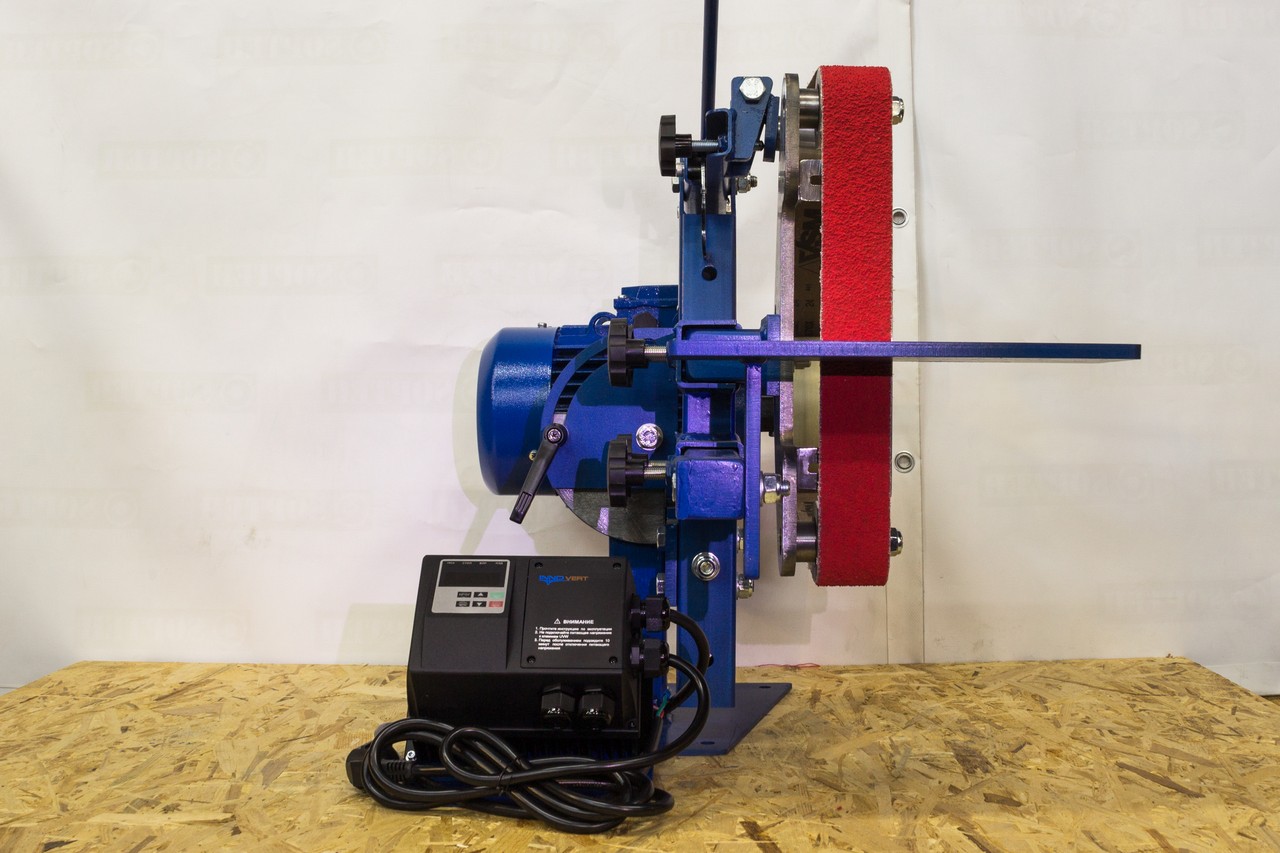

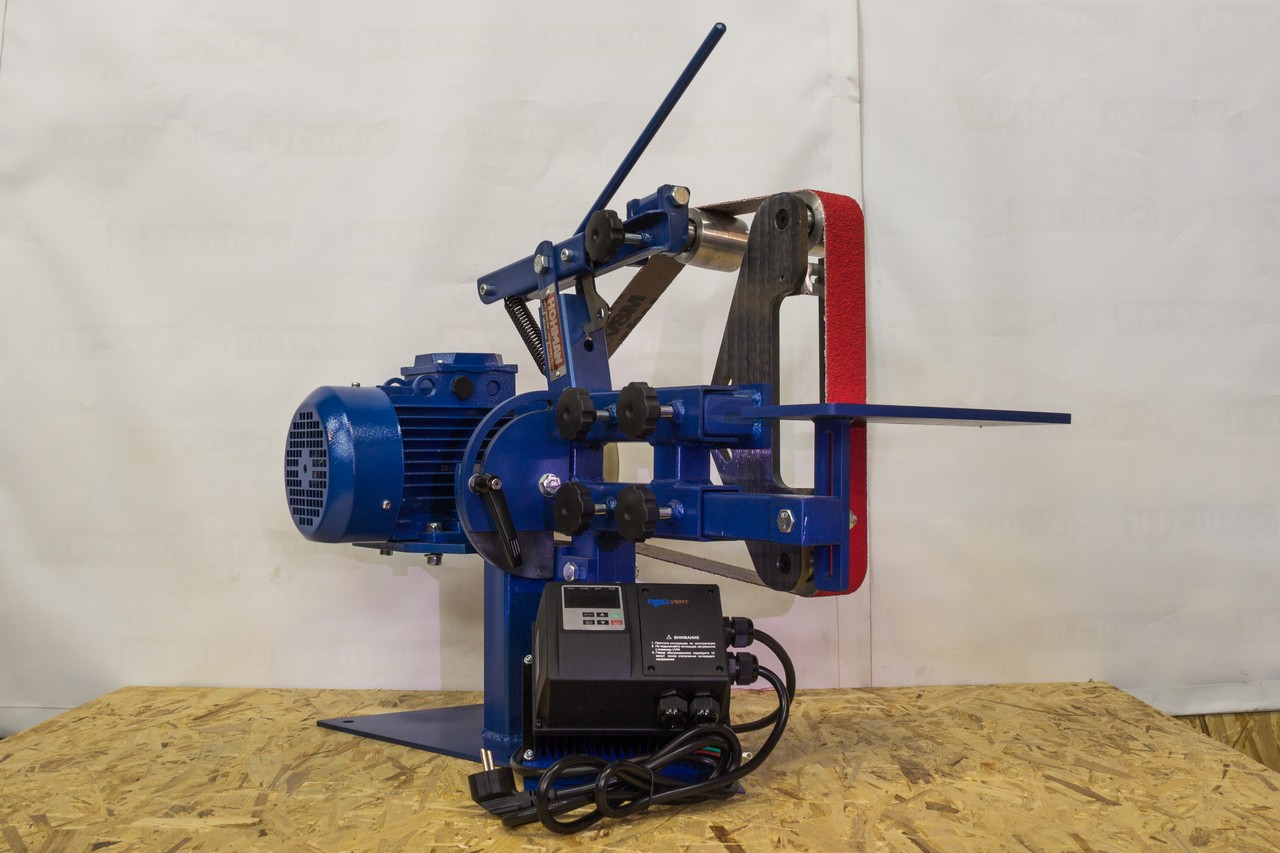

Гриндер «Левша»

Характеристики: двигатель – 1,5 кВт, длина ленты – 1250 мм (до 1600 мм), модель интересна своей возможностью использования дополнительной оснастки (колесо, контуровка), которая идёт в комплекте.

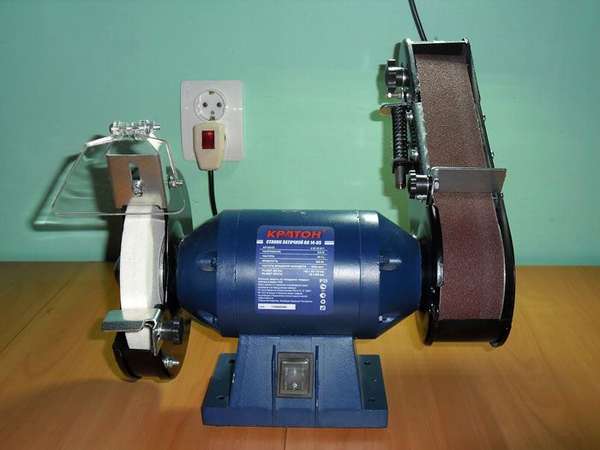

Гриндер-точило «Кратон» BG 14-05

Характеристики: аппарат используется для заточки металлических инструментов и деревянных деталей, потребляемая мощность – 2 кВт, движение шлифполотна – 14 м/с, диаметр диска – 150 мм, ширина ленты – 50 мм, особенности: жёсткое литое основание, регулируемые упоры и защитный экран.

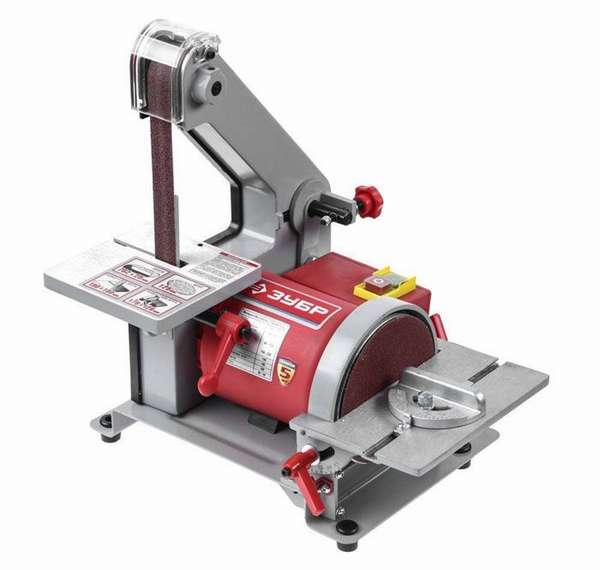

Станок шлифовальный ЗУБР ЗШС-330

Характеристики:тип станка — тарельчато-ленточный, круг – 125 мм, обороты – 2950 об/мин, размер ленты 762x25 мм, мощность — 330 Вт, скорость ленты – 810 м/мин.

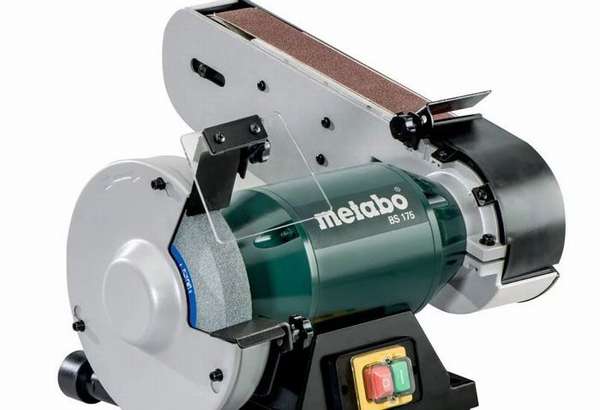

Точило METABO BS 175

Характеристики: тип точила — со шлиф. лентой, круг — 175x25x32 мм, диаметр круга — 175 мм, толщина круга — 25 мм, посадочный диаметр -32 мм, обороты – 2980 об/мин, мощность — 500 Вт.

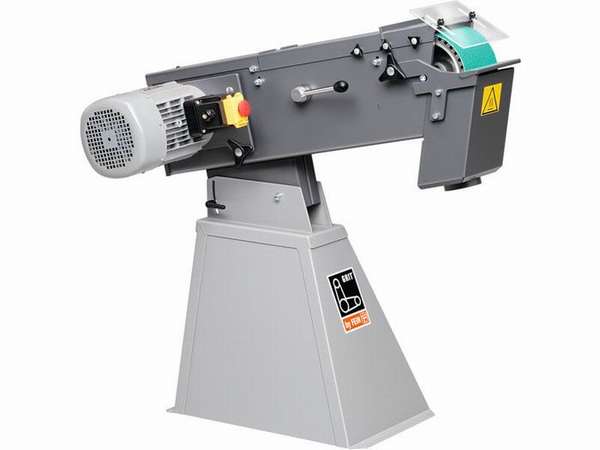

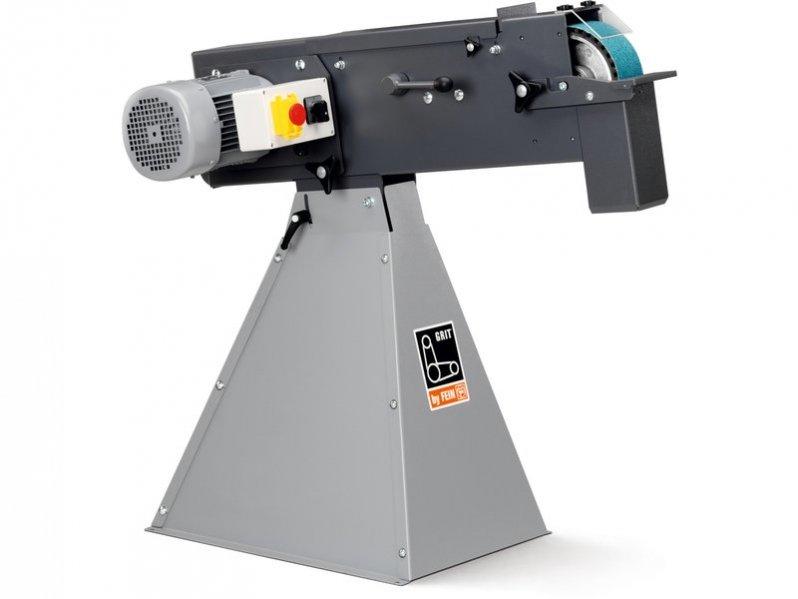

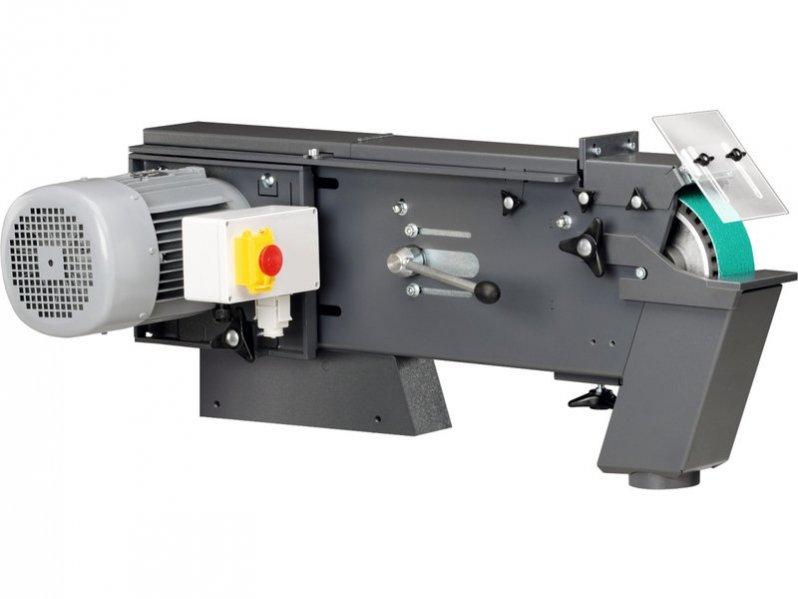

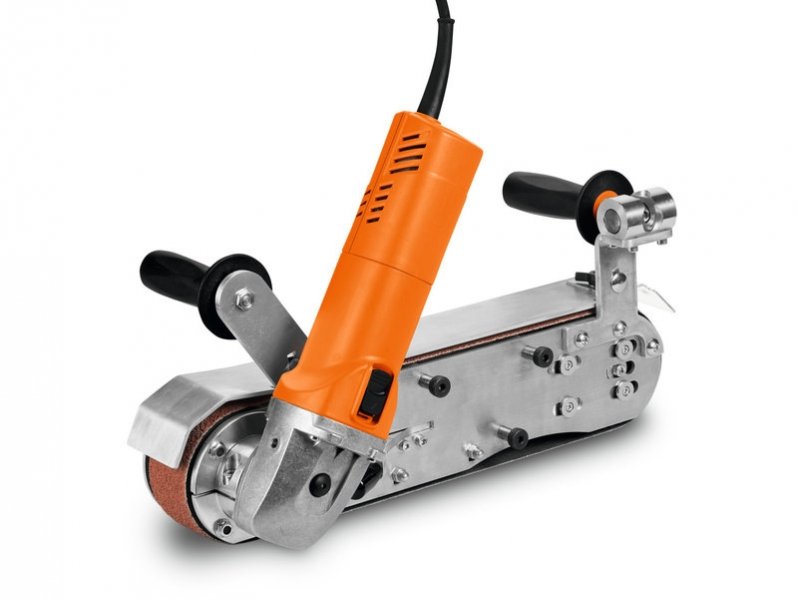

Гриндер GRIT GIS 150

Характеристики: номинальная потребляемая мощность — 4 кВт, напряжение/тип тока при 50 Гц — 3x400 В(3~), напряжение/тип тока при 60 Гц — 3x440 В(3~), обороты холостого хода при 50 Гц — 3 000 об/мин, обороты холостого хода при 60 Гц — 3450 об/мин, размеры ленты — 150x2000 мм, вес — 93 кг.

А если всё же решились собрать гриндер самостоятельно, рекомендуем изучить несколько вариантов решений, в том числе и в открытых интернет-источниках. Дело в том, что многие придумки были созданы их изобретателями под конкретный вид работ, а значит для решения вашей задачи они могут не подойти. Многие детали гриндера можно купить уже в готовом виде. К примеру, ролики – можно приобрести по отдельности либо заказать у профессиональных мастеров. Не забывайте, что главная задача не столько возможность сэкономить на сборке того или иного агрегата, а упростить работу и сделать её максимально безопасной.

Что такое гриндер и для чего он предназначен

Слово «Гриндер» имеет английское происхождение и буквально читается как дробилка. В техническом плане этот термин используют для обозначения шлифовального устройства. Так что можно было бы просто назвать этот агрегат шлифмашиной, но тогда была бы путаница с ручными шлифмашинками, которые имеют немного другое устройство. Гриндер – это стационарный агрегат с электроприводом.

В остальном его конструкция очень схожа с ручной шлифовальной машинкой и имеет в своей основе вращающийся шкив с полосой абразивной бумаги

Для чего используют гриндер? В первую очередь – это механизм для заточки домашнего режущего инструмента. При определённой сноровке можно идеально наточить кухонные ножи или ножницы, резцы для дерева. Кроме этого, с помощью стационарного станка умельцы шлифуют деревянные детали, камень и металлические запчасти. Гриндер поможет выровнять кромку стекла, ДВП или МДФ.

С помощью ЛШМ легко очистить металл от краски и ржавчины

Профессиональные станки стоят не дёшево – от 30 000 рублей, поэтому вопрос, как сделать самодельный гриндер своими руками, горячо обсуждается на многих форумах.

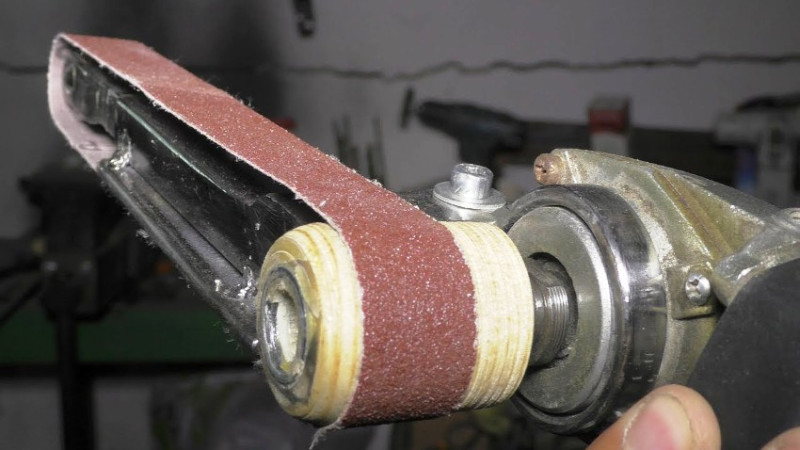

Изготовление ведущего ролика для ленты на болгарку

Для изготовления ролика лучше всего использовать древесину, а вот для сердцевины прекрасно подойдёт высокая колёсная гайка на 14. Она идеально накручивается на приводной вал УШМ.

ФОТО: YouTube.comГайка подходит, можно с ней работать

Первым делом на шлицах гайки нужно сделать небольшие надпилы – они помогут ей крепче держаться внутри деревянного ролика на эпоксидном клее. Риски делаются как поперечные, так и продольные.

ФОТО: YouTube.comРиски помогут эпоксидному клею крепче держать гайку в древесине

Как сделать ролик без токарного станка

На самом деле всё не так сложно, как кажется. Для начала в деревянном кубике при помощи пера на 25 делается отверстие. Такого размера вполне достаточно, чтобы гайка поместилась внутри.

ФОТО: YouTube.comВ деревянном кубе сверлится отверстие диаметром 25 мм

Затем внутрь отверстия помещается гайка, а все пустоты между металлом и древесиной заполняются эпоксидным клеем. Можно сказать, что на текущий день работа завершена. Ближайшие 12—15 часов делать будет нечего, клей должен полностью высохнуть.

ФОТО: YouTube.comПустоты необходимо полностью заполнить эпоксидным клеем и дать ему просохнуть

По прошествии необходимого времени у куба срезаются боковые грани (при помощи стамески). Остальная работа производится рашпилем. В гайку вкручивается винт, будущий ролик фиксируется на валу обычного заточного станка, после чего ему придаётся форма. Таким образом и получается ролик для будущего гриндера.

ФОТО: YouTube.comПри помощи рашпиля ролику придаётся его форма
