Как сделать быстро и недорого держатель «третья рука» для пайки электронных плат

Содержание

Подставка из предохранителей

Изделие отличается простотой изготовления и не требует специальных материалов. Для держателей используются губки предохранителя, которые крепят на основание из деревянного бруска или текстолита. Расстояние между держателями устанавливают в соответствии с размером паяльного инструмента. Предохранители закручивают с помощью саморезов в предварительно просверленные отверстия. Если срочно понадобился паяльник, то можно быстро сделать подставку из шурупов или гвоздей. В деревянное основание крест-накрест вбивают гвозди. Такая конструкция довольно устойчива и хорошо удерживает инструмент.

Чтобы изготовить самодельную подставку для паяльника, не нужны специальные знания или навыки. Для работы нередко используются подручные материалы, которые можно найти в любом доме. Устройства, сделанные своими руками, отличаются простотой и удобством в эксплуатации.

Варианты изготовления

Подставка для паяльника своими руками может быть изготовлена различными способами. Ниже представлены лучшие варианты самоделок.

Подставка из проволоки

Для того, чтобы быстро изготовить удобную для удержания паяльника конструкцию, домашнему умельцу потребуется подготовить медные одножильные провода (60 см), консервную банку, болты, шайбы. Рекомендуемый диаметр проволоки по меди составляет 4 мм.

Пошаговый процесс:

Первым делом с проводов снимают изоляцию.
Проволоку выравнивают и накручивают на ручку/карандаш с целью получения плотной спирали.
На кончиках спирали делают крепление, напоминающее по форме ушко.
На дне банки просверливают отверстие небольшого размера.
После этого можно вставить пружинку в банку. Фиксация конструкции осуществляется с помощью болтов и гаек. Для обеспечения прочного крепления применяются шайбы.
Под готовую самодельную конструкцию можно подложить картон.

Подставку из проволоки и банки может сделать каждый домашний умелец.

Проволочная подставка

Многофункциональное устройство

Потратив совсем немного времени, можно сделать многофункциональную подставку, которая будет содержать место под припой, канифоль, площадку для пайки и удобный держатель паяльника. В ходе работы мастеру потребуются следующие материалы:

доска, ширина которой достигает 1 см;
старая панель от системного блока (жесть);
пара крышек от стеклянных бутылок.

Пошаговый процесс:

Первым делом выпиливают эскиз из дерева и старой панели от системника по заранее подготовленному чертежу.
Полученные детали зачищают наждачной бумагой. Края заготовок загибают плоскогубцами и просверливают на них по паре отверстий.
Заготовки окрашивают.
В деревянной подставке делают пару отверстий ножом (под крышки) и обтачивают их надфилем.
Деревянную основу обжигают и покрывают слоем бесцветного лака.
Крышки потребуется приклеить на эпоксидную смолу, а жестяные детали прикрутить с помощью саморезов.

Многофункциональная конструкция позволяет удобно паять оловянные, латунные, медные изделия, полипропиленовые трубы и др.

В свободной части основы можно зафиксировать банку с канифолью

Из подручного материала

Воспользовавшись материалами, которые имеются в доме, можно сэкономить затраты, необходимые для изготовления подставки. Чтобы соорудить удобную конструкцию потребуется подготовить:

наждачку крупнозернистую;
ножовку по металлу;
крестовую отвертку (можно воспользоваться шуруповертом);
тонкую отвертку;
железную пластинку;
пружинку, которую можно снять с авторучки;
жестянку, закрывающую плату (можно снять со сломанного приемника);
металлический фиксатор от антенны;
саморезы 20 мм — 4 шт.;
болтики — 4 шт.;
ДСП тонколистовой (до 18 мм).

Также в ходе работы помимо подручных средств понадобятся плоскогубцы и 2 резиновые пробки с химических пробирок.

Пошаговое руководство:

Вырезанный лист ДСП шлифуют, придавая ему округлые очертания.
Пробки из резины ровно распиливают. Чтобы добиться одинаковой толщины, стоит воспользоваться наждачной бумагой.
В каждую резиновую ножку вкручивают по 1 саморезу.
В конструкции делают отверстия и вкручивают ножки с шурупами.
Железную пластинку изгибают, придавая очертания крючка.
С помощью отвертки проделываются отверстия под пару болтов, предназначенных для фиксации крючка.

Завершающим этапом изготовления подставки из подручного материала будет закручивание болтов, и проверка, насколько хорошо держится крючок.

В качестве основы самоделки нельзя использовать пластик

Подставка из предохранителей

Чтобы сделать подставку из предохранителей в домашних условиях, мастеру потребуется приобрести предохранители и деревянный брусок. Последний будет выполнять функции основы.

Очень важно чтобы поверхность бруска была ровной. Губки предохранителей устанавливают на основу на расстоянии, которое будет идентично размерам паяльника

Губки каждого предохранителя фиксируют саморезами. Удобная конструкция готова к использованию.

Лупы, микроскопы и очки для пайки плат

Выбирая штатив с увеличительной лупой, обязательно нужно обратить внимание на то, какое увеличение она способна создать. Для одних работ с smd-платами достаточно двукратного увеличения (и такие штативы встречаются на самом деле в большом количестве), для других работ могут понадобиться гораздо более мощные линзы. Для одних работ с smd-платами достаточно двукратного увеличения (и такие штативы встречаются на самом деле в большом количестве), для других работ могут понадобиться гораздо более мощные линзы

Для одних работ с smd-платами достаточно двукратного увеличения (и такие штативы встречаются на самом деле в большом количестве), для других работ могут понадобиться гораздо более мощные линзы.

Имеют значение и такие показатели, как количество и диаметр окуляров (причём не факт, что стекло большого диаметра лучше – слишком громоздкие линзы могут мешать в процессе пайки).

Профессионалов вполне могут заинтересовать и дорогостоящие микроскопы для пайки микросхем. Их применяют для выявления крошечных трещин в материнских платах.

Нынешние микроскопы для smd-плат достаточно компактны, портативны и мало весят. Они имеют небольшой окуляр, который располагается на значительном расстоянии от участка пайки.

Как правило, они вдобавок ко всему оснащены ручным фокусом, бесступенчатой системой изменения увеличения, подсветкой и прочими интересными функциями – это очень продвинутое оборудование, по сравнению с обычным штативом типа третьей руки.

Значительно облегчает работу с микросхемами имеющиеся в комплекте некоторых микроскопов веб-камера и USB-шнур. С их помощью делают видеоролики и фотоснимки, а затем передают прямо на компьютер.

При помощи специального программного обеспечения такой микроскоп также возможно применять для измерения расстояний, периметров, диаметров и углов объектов с точностью до микрометра.

Следует сказать и о таком приспособлении, как очки для пайки с увеличением до 20 раз. Очки (как правило, бинокулярного типа) нужно надевать на голову, как обычные.

Они похожи на очки для ремонта часов, но это не одно и то же. В очках для ремонта часов, чтобы разглядеть какой-то участок, порой приходится наклоняться очень низко к плате – это не слишком хорошее решение, если в этой зоне находится раскалённый паяльник.

Практика показывает, что очки для пайки используют не так уж много мастеров, обычно предпочтение отдаётся линзам и микроскопам.

«ТРЕТЬЯ РУКА» для пайки из штатива «Паук» DIY

-Фанера 6мм, размечаем заготовки.

— Нарезаем заготовки.

-Кривой обрезок 18мм мебельного щита. Размечаем под крепеж для припоя и флаконов с флюсом.

-В нарезанных боковинах основания, сверлим сквозные отверстия 0,8-1мм для мелких гвоздиков. После чего наносим клей ПВА и аккуратно собираем боковинки.

-Далее собираем крепление катушки с припоем и основание под держатель флюсов. Размер гайки под шпильку М4 Все собирается на саморезах, гвоздиках и не жалеем клей ПВА.

-Сверлом Форстнера 30мм высверливаю углубления под флаконы с флюсом.

— Далее все шлифуем вручную или машинкой. К сожалению фото процесса не сохранились. ((( Я шлифовал своей для пяток )))))))))))))

-Первая примерка после шлифовки ))

-Забиваем мелкие гвоздики в основание в качестве ножек, перед нанесением морилки.

-Губкой и кисточкой наносим слой морилки.

-Вырезаем нужный по размеру кусок плитки и шлифуем шкуркой края.

-Сверлим отверстия под держатели. Намечал победитовым сверлом, далее рассверливал сверлом по стеклу.

— Берем непосредственно поделки наших китайских друзей ))

-Отстегиваем последние шарниры и выковыриваем из них резиновые ножки.

— Вставляем шарниры в наши отверстия, я вставил с обратной стороны плитки.

— Разводим эпоксидный клей (смолу)

-Для придания черного цвета клею в цвет со штативом, добавил щепотку тонера от принтера (на кончике отвертки, не больше)

-Заливаем шарниры смолой

-Три любых шарнира так же заполняются смолой и в них помещаются зажимы. P.S. От того какой стороной будут установлены шарниры в основание, выбираем ту сторону шарниров в которую вклеиваем зажимы. Я так ошибся и на этапе окончательной сборки понял что не в ту сторону шарнира вклеил зажимы, пришлось их разбивать молотком, да бы из смолы выковырять зажимы.

-Отрезаем необходимую длину шпильки.

-В качестве ручки, нашел у себя барашек от лампы из Ikea, прекрасно подошел, законтрил его с обоих сторон дополнительными гайками.

-Разбираем на составляющие наши штативы, внимательно проверяем все шарниры на трещины и собираем наши «руки» необходимой нам длины.

— Остатки тоже можно потом применить куда нибудь ))

-Для того что бы зажимы не повреждали платы или изоляцию проводов, одеваем термоусадочную трубку на зажимы.

Вот как бы и все ))) Может кому будет полезным.

Из подручного материала

Для работы понадобятся крышка от компьютерного блока питания и следующие инструменты:

ножницы по металлу;
линейка или штангенциркуль;
напильник или наждачная бумага;
маркер.

Размечаем маркером примерные размеры заготовки на детали от компьютера (ширина 60 мм, высота 35 мм). По нанесенным отметкам вырезают подставку, затем по боковым сторонам делаются выемки, куда устанавливается инструмент. Для безопасной работы острые края изделия обрабатывают напильником или наждачной бумагой. Таким образом, самодельную подставку под паяльник можно изготовить за 15 минут.

Из блока питания компьютера может получиться мобильное устройство. Такое приспособление представляет собой ящик или футляр, внутри которого располагаются отделения для пайки, канифоли, зажим для схем и других мелких деталей. Держатель из проволоки крепится снаружи, он легко складывается поверх крышки пенала.

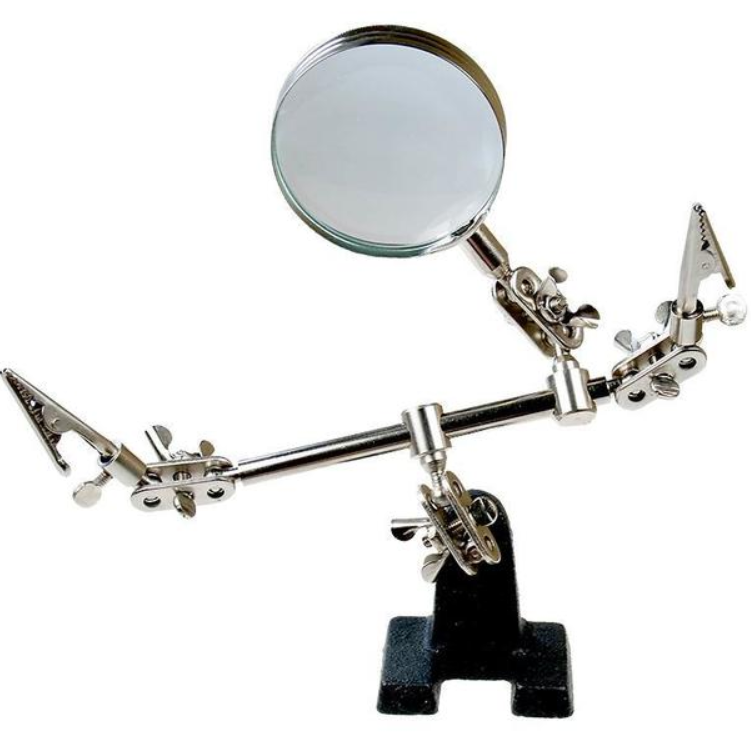

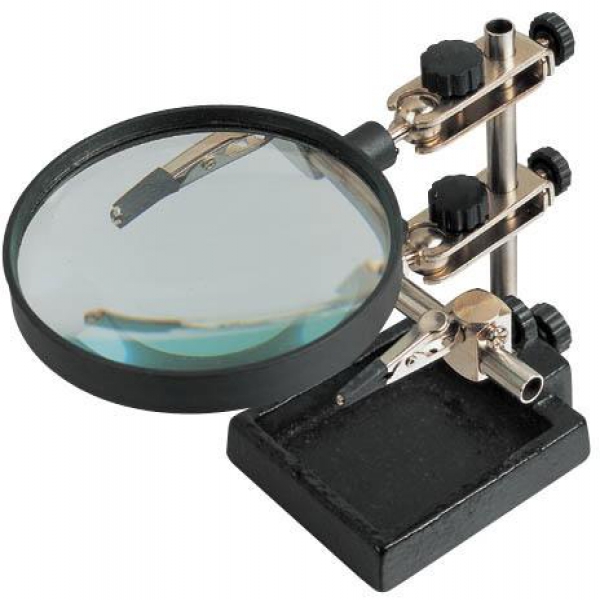

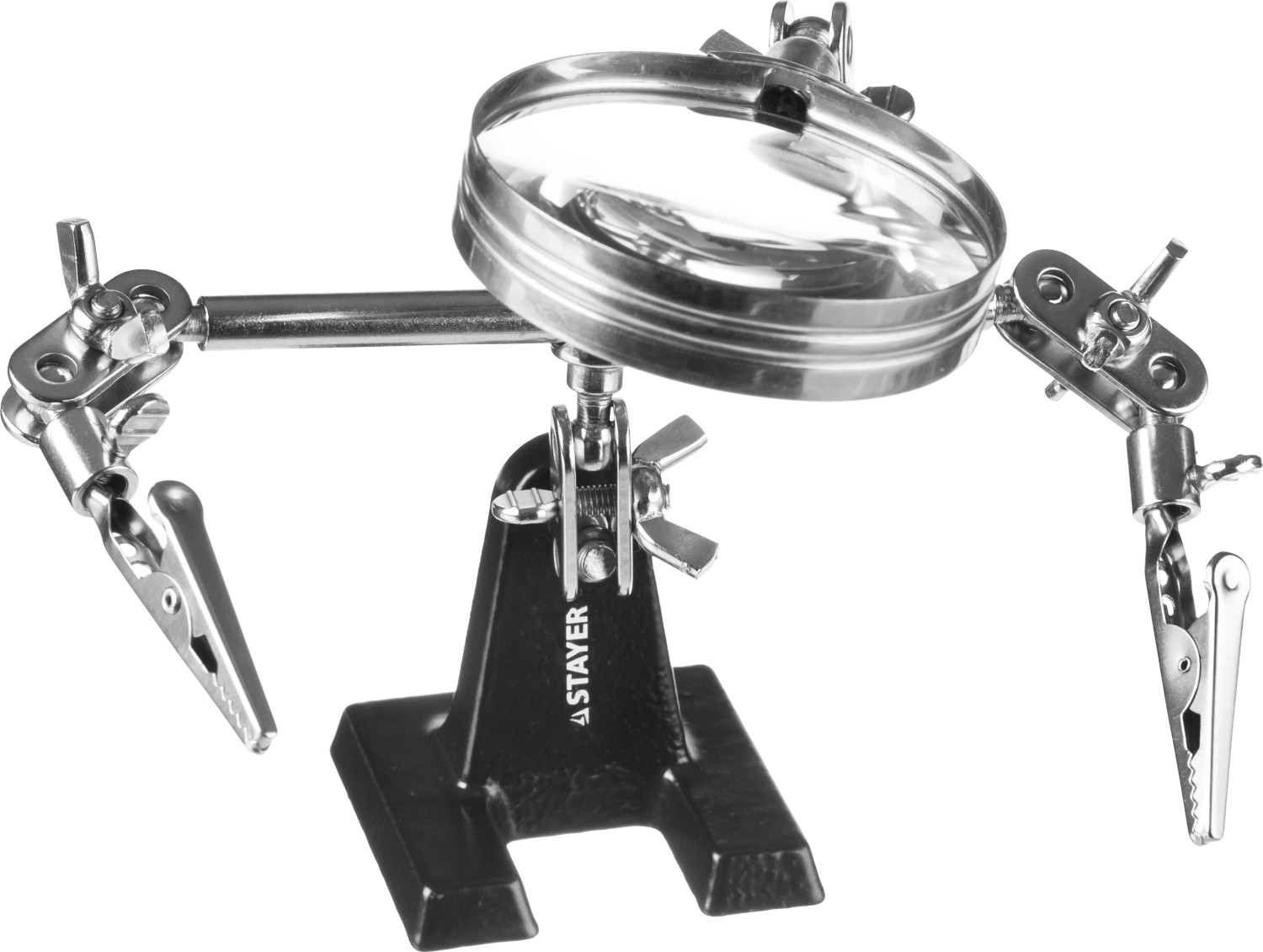

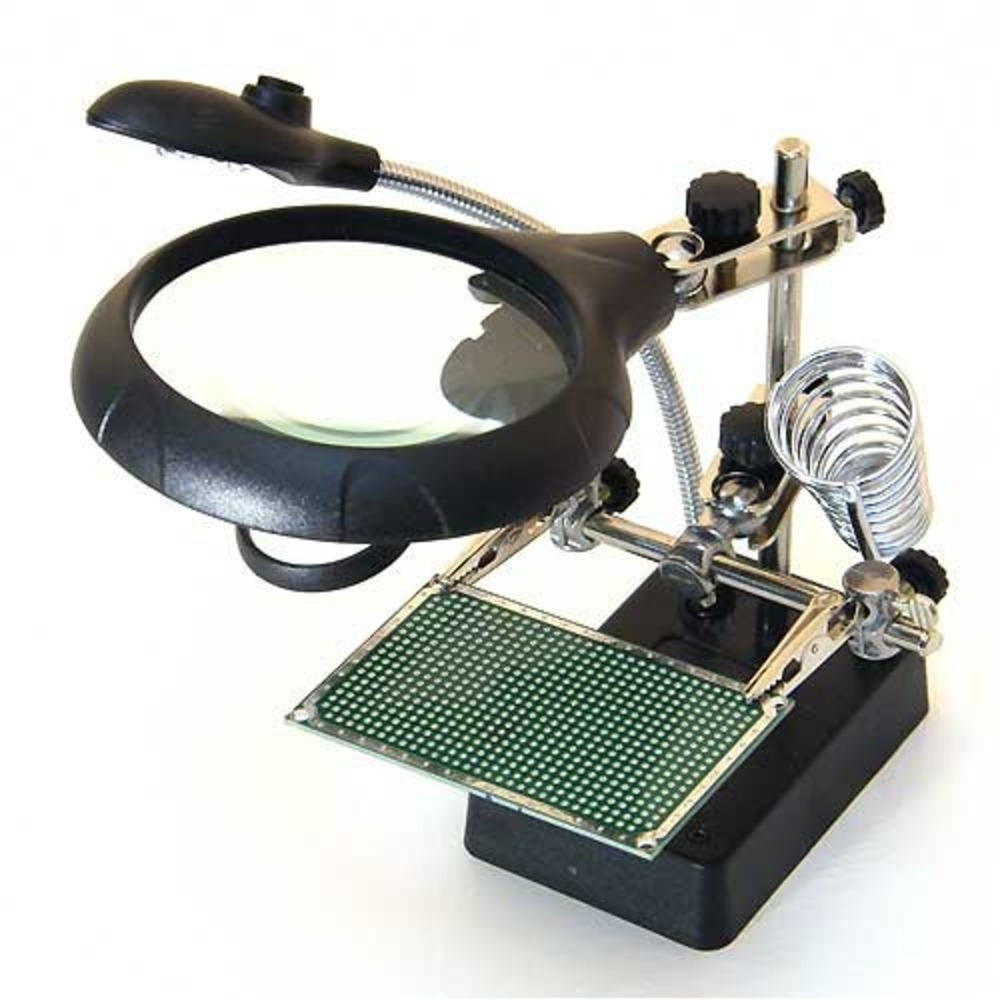

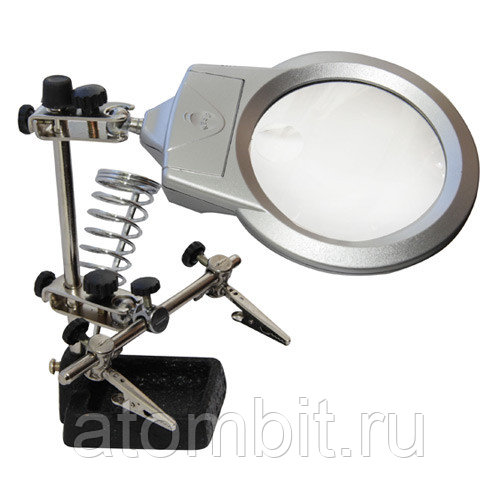

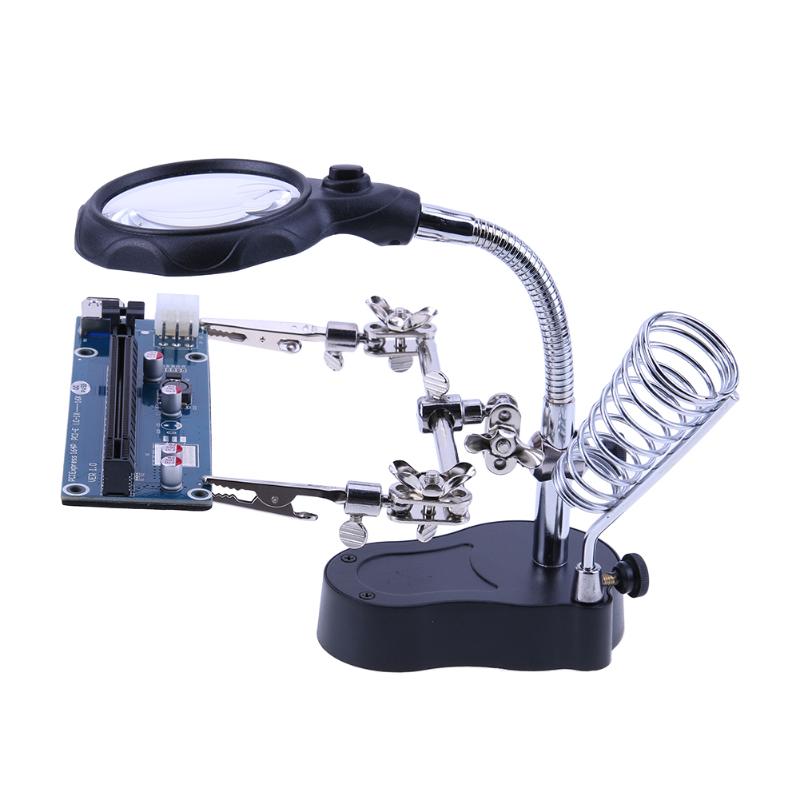

Зажим для пайки «третья рука». Помощь для радиолюбителя

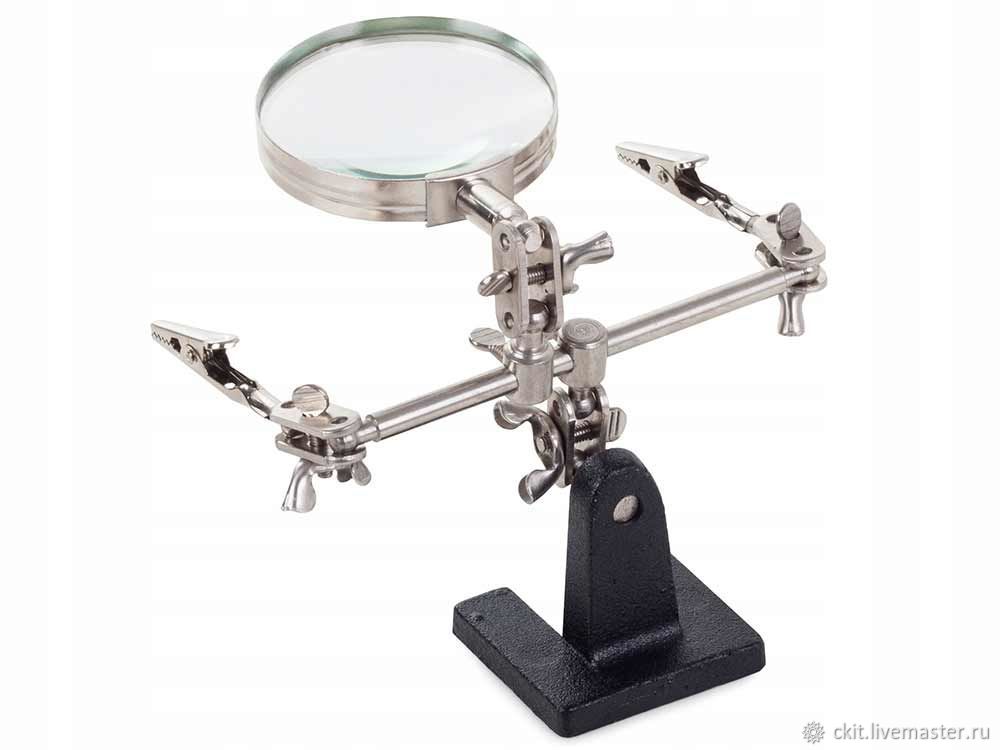

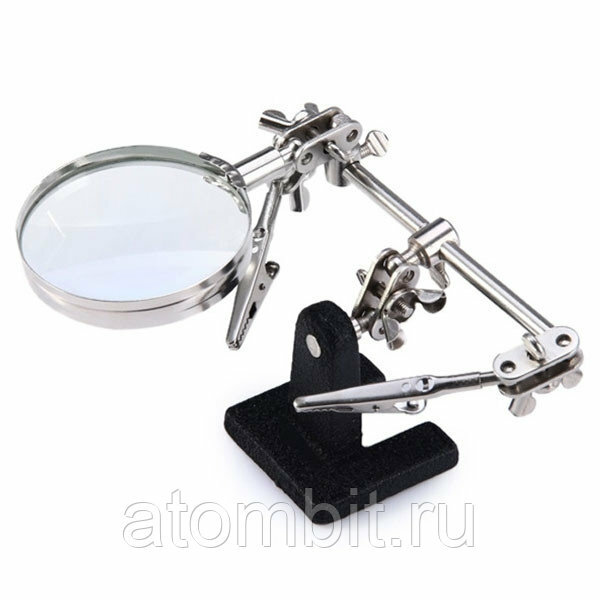

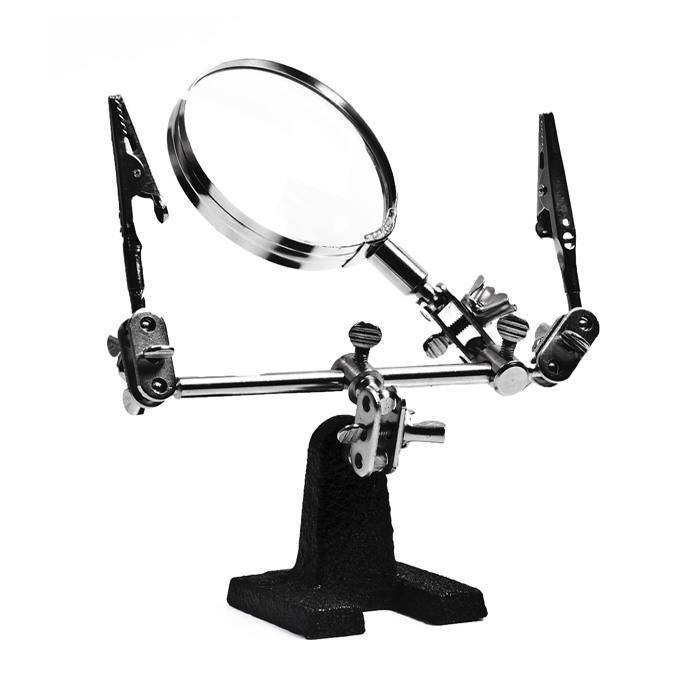

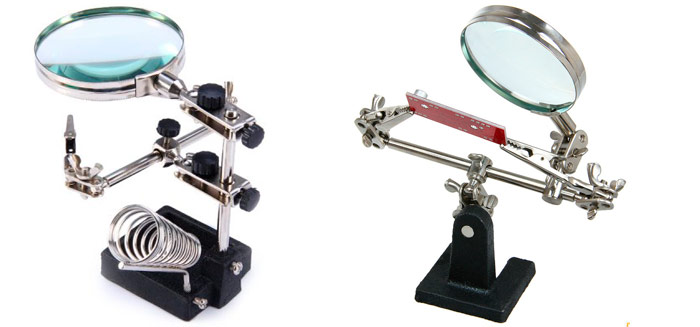

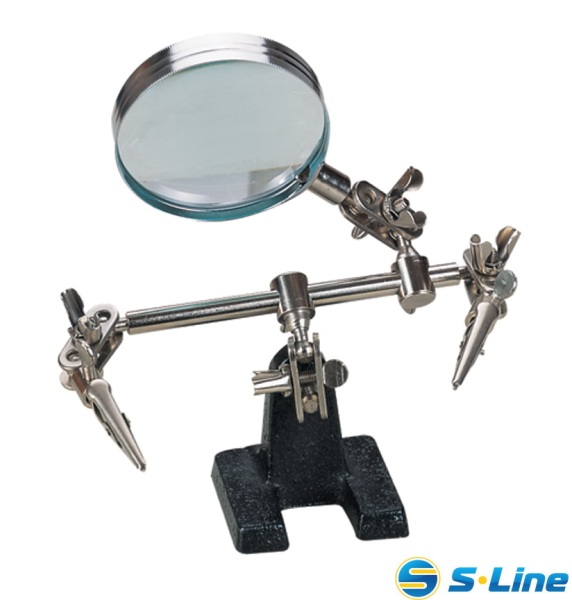

Конструкция

Выпускается несколько разновидностей этого приспособления, которые отличаются количеством вспомогательных зажимов (от двух до четырёх), а также наличием дополнительных узлов, облегчающих работу электромонтажника. Рассмотрим конструкцию зажима для пайки «третья рука» с лупой. В её состав входят:

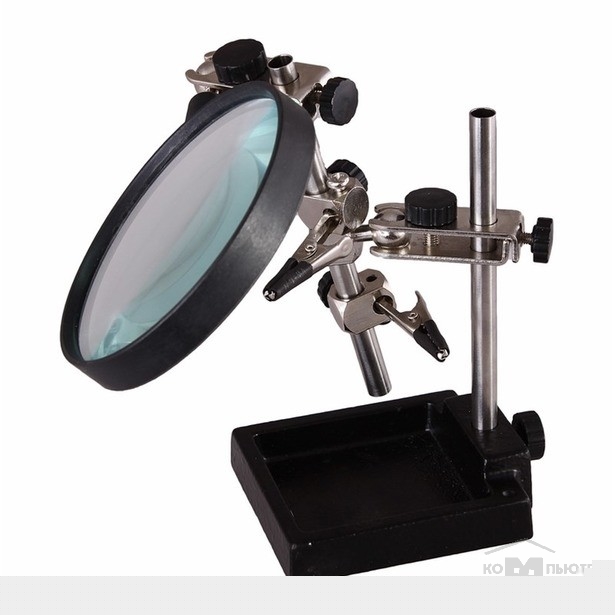

Литая алюминиевая или чугунная станина.
Кронштейн с шаровой опорой (все части регулируются как по высоте, так и по углу поворота).
Опорная ось.

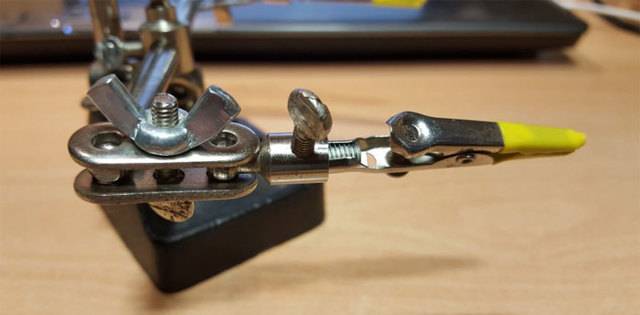

Минимум два зажима типа «крокодил», которые монтируются на консолях опорной оси.
Дополнительный кронштейн, предназначенный для крепления лупы.
Лупа которая, в зависимости от производителя, имеет увеличение от 2,5 до 5 раз.

Все детали приспособления изготавливаются из анодированного алюминия, хотя для пайки сложных схем с увеличенными размерами «третья рука» для пайки может быть и стальной.

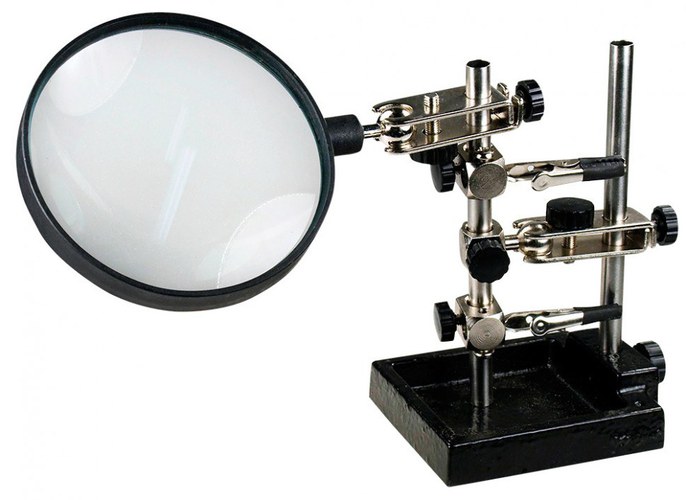

В ряде конструкций дополнительный кронштейн для крепления лупы может закрепляться таким же образом, что и зажимы под «крокодилы»; это удобнее, поскольку лупу можно расположить в любом месте.

Впрочем, и консольное крепление имеет своё преимущество: ось кронштейна в этом случае не будет мешать зажиму самой платы.

Плоская пружина крепления лупы позволяет, при необходимости, заменять увеличительное стекло на другое, которое имеет тот же диаметр.

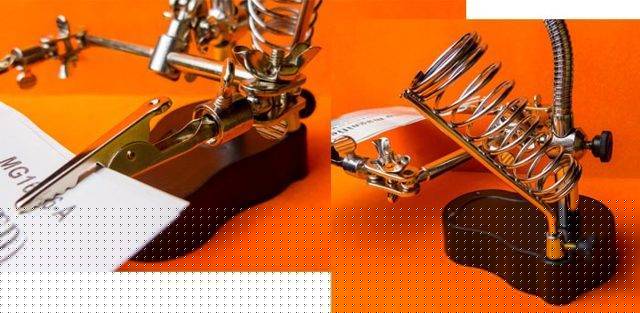

Принцип работы с держателем

Один из зажимов предназначается для крепления паяльника, а во втором может размещаться припой, дополнительная подсветка или плата. Станина производится достаточно тяжёлой и массивной, для того, чтобы платы увеличенных размеров не привели к опрокидыванию держателя для пайки «третья рука».

При помощи шарнирных зажимов пользователь выставляет необходимое расстояние между ними, наклон и высоту расположения. После этого регулируется размещение увеличительного стекла – линза может поворачиваться на 360°.

Держатель под паяльник можно использовать и для его хранения в период между пайками: это удобно, поскольку исключает случайное прожигание поверхности рабочего стола.

Зажим «третья рука» для пайки может эффективно использоваться в ювелирном деле, при чтении документов, напечатанных мелким штифтом, для расшифровки карт, моделирования и иных целей.

Именно поэтому все рабочие детали рассматриваемого приспособления имеют антикоррозионное покрытие.

Качество самой пайки при этом также возрастёт: пользователь не касается руками элементов печатной платы или электромонтажной схемы, а, следовательно, уменьшается вероятность окисления мест паяного соединения.

Как выбирать?

Для эффективного использования «третьей руки» для пайки следует определиться со следующими параметрами:

Наибольшим расстоянием между зажимами «крокодил»: они должны на 40…50 мм превышать размеры паяемой схемы.
Длиной оси – при достаточно больших размерах там можно устанавливать также шланг вытяжного вентилятора или пневмосдуватель для удаления остатков припоя.
Материалом, из которого выполнено приспособление – для интенсивных работ больше подойдёт сталь, которая обладает большей износостойкостью.
Оптическими возможностями увеличительного стекла.
Комплектность зажимов: ряд производителей держателей для пайки «третья рука» предлагают различные конфигурации крокодилов, что увеличивает удобство пользования приспособлением. В частности, производитель Factory Sealed NIB прикладывает к основному набору ещё изогнутый наконечник, наклонный наконечник и один пинцет с крестообразным наконечником.
Устойчивость основания: если оно снабжено резиновыми ножками, то возможное скольжение приспособления по поверхности стола будет минимальным.
Материал зажимов: для «нежной» электроники они могут изготавливаться из силиконовых композиций.

Цена полнокомплектного приспособления – зажима для пайки «третья рука» с лупой — составляет от 300 до 440 руб. Конструкции со встроенным осветителем, выполненным на светодиодах, обойдутся в 1500…1600 руб.

Общие требования к материалам и конструкции

Изготовить своими руками качественную подставку, применяемую для пайки различных изделий и металлических деталей можно из любых подручных средств, соответствующих следующим требованиям:

надёжность и устойчивость основания;
огнеупорность материала опорных стоек;
наличие места под ёмкости с канифолью и припоем.

Простота рассматриваемого устройства совсем не значит, что для его сборки можно использовать некачественные детали и относиться к этому как к чему-то не особо важному. Напротив, для изготовления подставки под паяльник потребуются прочные и надёжные материалы, пригодные для работы в условиях высоких температур, а также точный расчёт размеров основания с размещаемыми на нём держателями и емкостями

Напротив, для изготовления подставки под паяльник потребуются прочные и надёжные материалы, пригодные для работы в условиях высоких температур, а также точный расчёт размеров основания с размещаемыми на нём держателями и емкостями.

Крепящиеся на основании баночки с канифолью и припоем должны располагаться в порядке, соответствующем последовательности совершаемых при пайке операций и не создавать помех работе с паяльником.

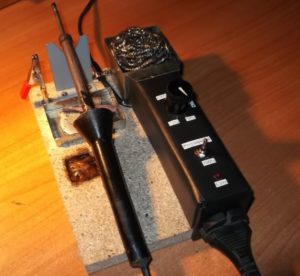

Некоторые мастера размещают на таких подставках паяльники вместе с регулятором мощности, что заметно усложняет конструкцию всего устройства в целом.

В отличие от небольших по размеру заводских образцов, самостоятельно изготавливаемые подставки должны иметь габариты, достаточные для размещения на них всех перечисленных выше элементов.

Иногда такие приспособления оборудуются специальным держателем для паяльника (так называемой «третьей» рукой), позволяющим фиксировать обрабатываемые заготовки или детали. Один из простейших вариантов изделия – держатель типа «крокодил».

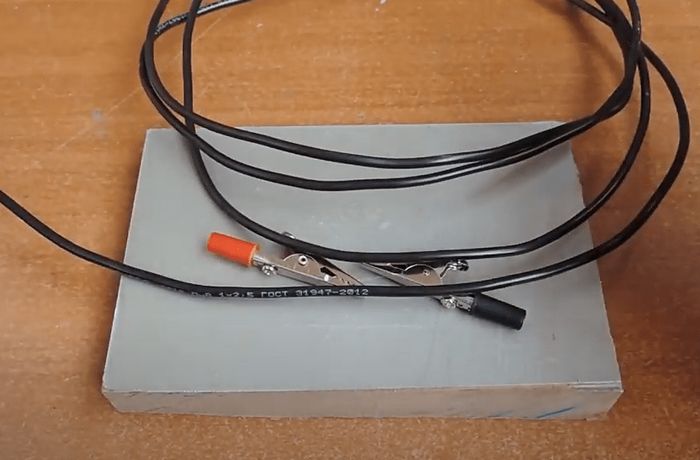

Что потребуется

Для изготовления приспособления нужно обзавестись следующими материалами:

жесткая и толстая металлическая проволока – два отрезка, приблизительно по 20-25 см (любой длины на свое усмотрение);
одножильный провод для проведения освещения;
для основания – квадрат из материала, который способен обеспечить устойчивость конструкции (доска, фанера, МДФ, ламинат и пр.);
«супер-клей», будет достаточно одного небольшого тюбика (можно заменить термоклеем);
разъем предназначенный для батареек. Для обеспечения мощности можно использовать батарейку «Крона»;
цоколь и слабая лампа;
два зажима – «крокодилы»;
термоусадочные трубки, которые будут надеваться на острые зубья зажимов, для предотвращения деформаций деталей в процессе паяния.

Кроме требующихся расходников, понадобятся следующие инструменты:

дрель, с тонким сверлом;
небольшая пила по дереву;
стамеска;
плоскогубцы.

Приготовив материалы можно приступать к процессу сборки.

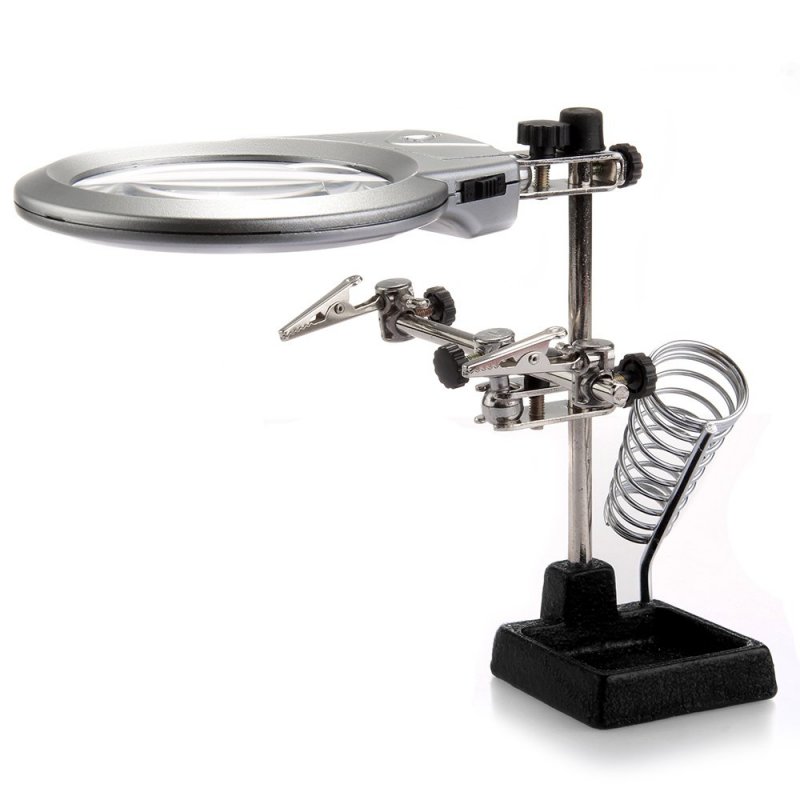

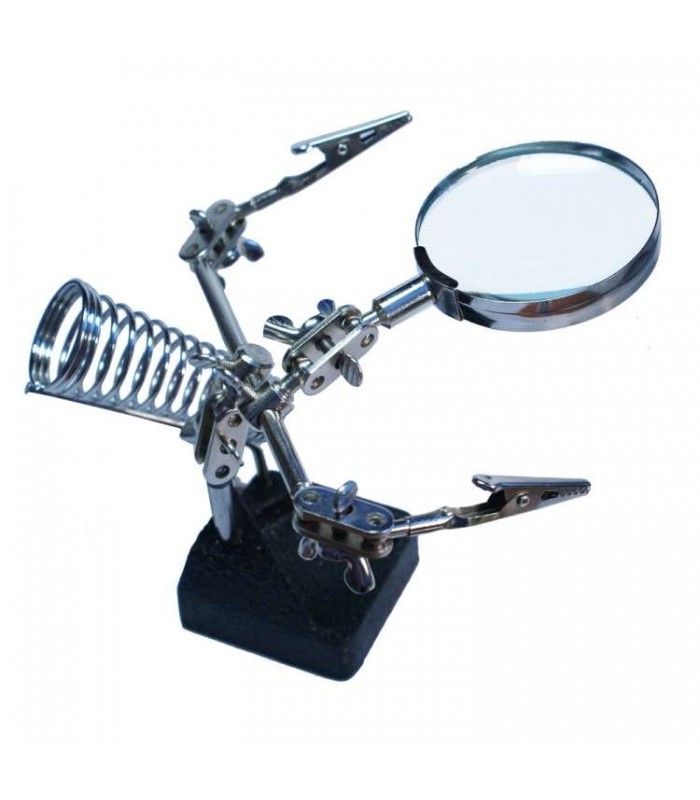

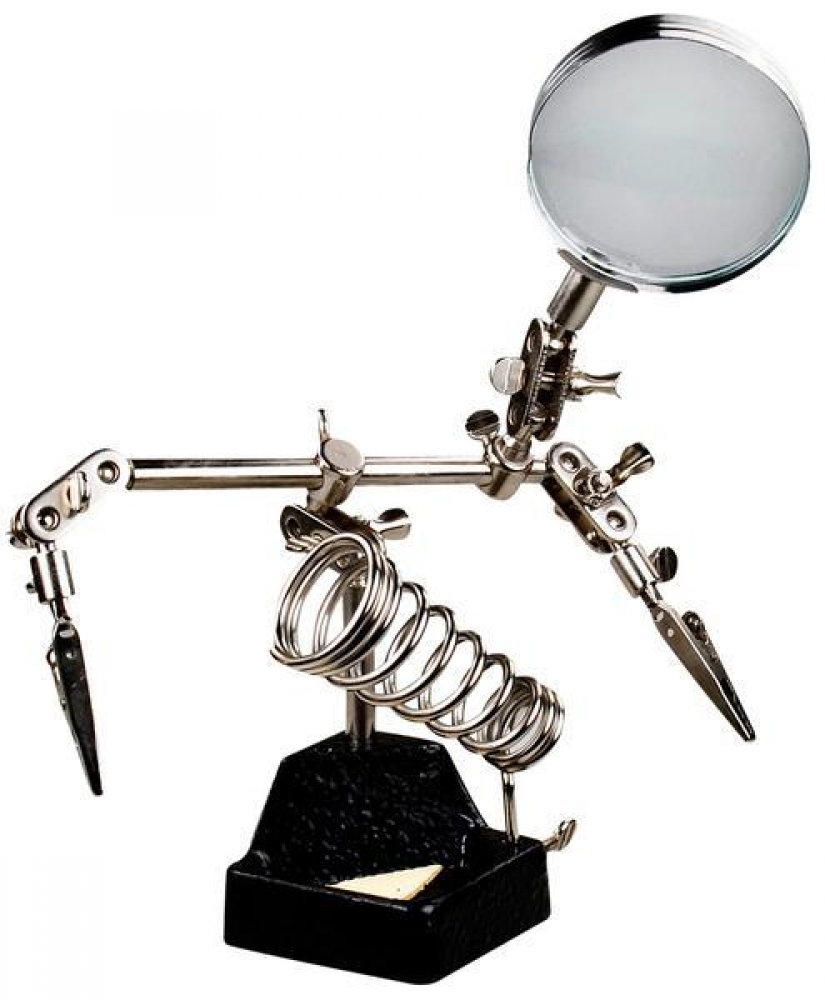

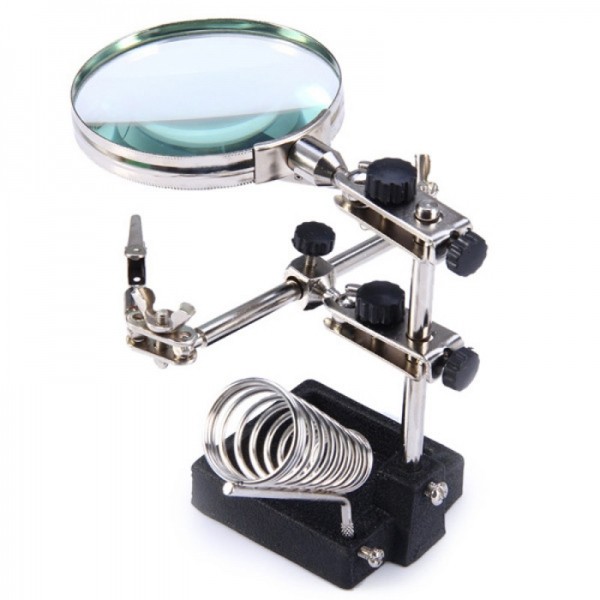

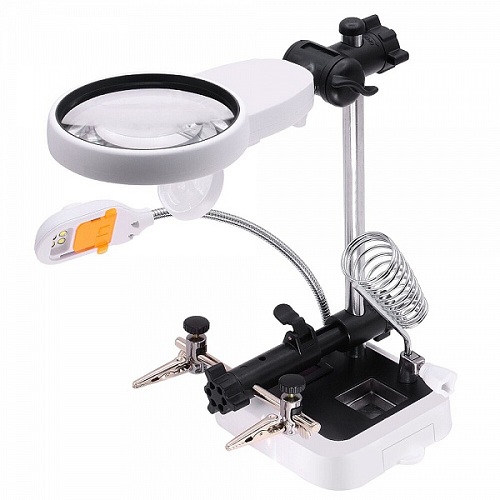

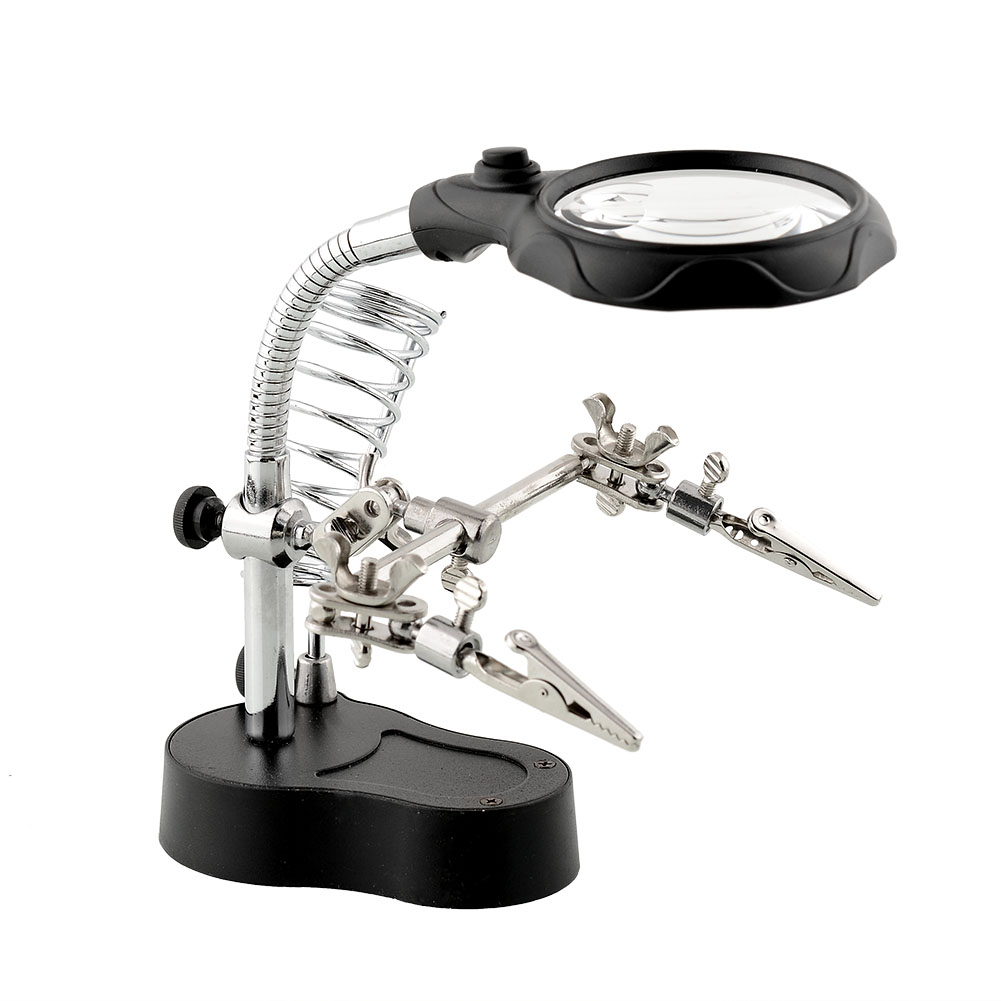

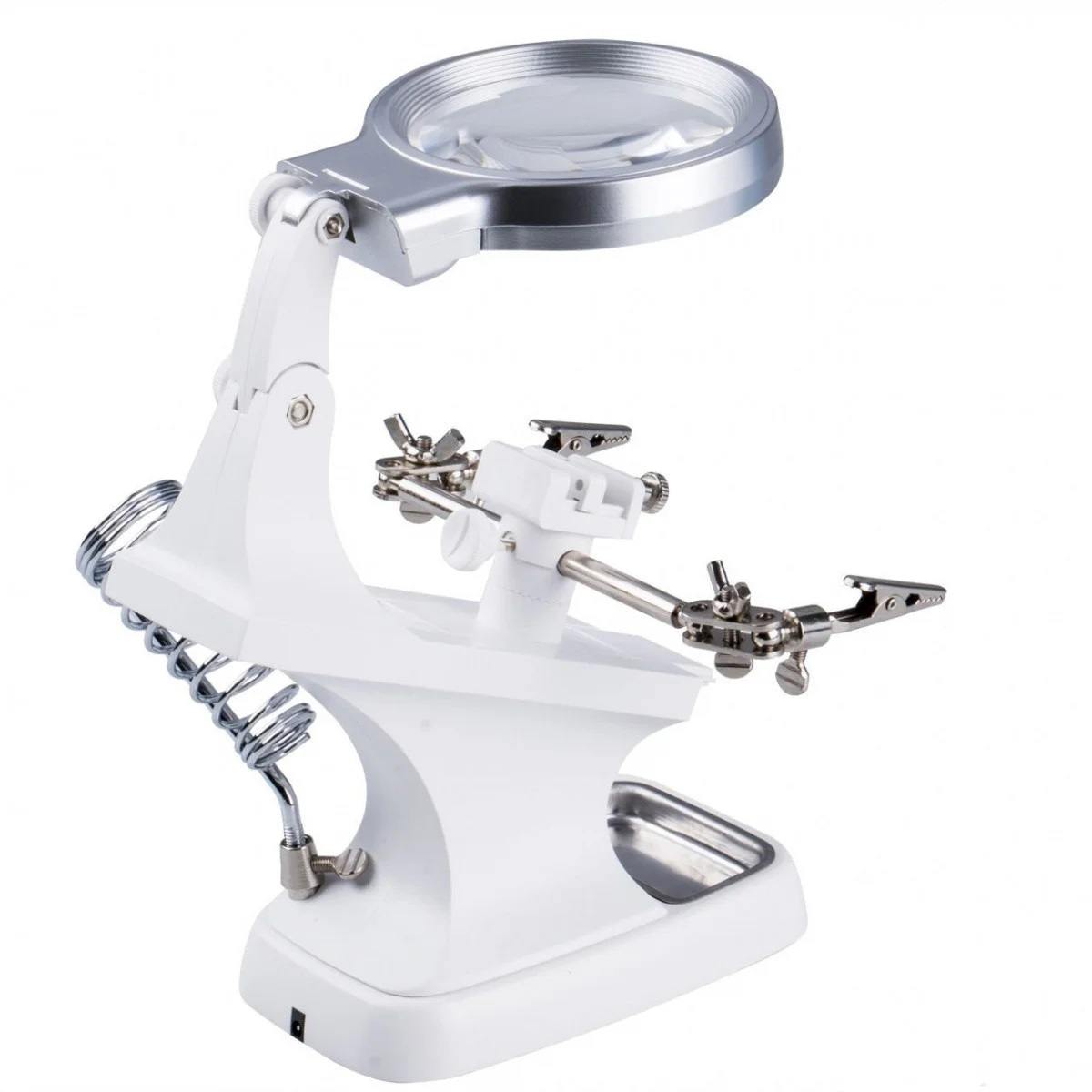

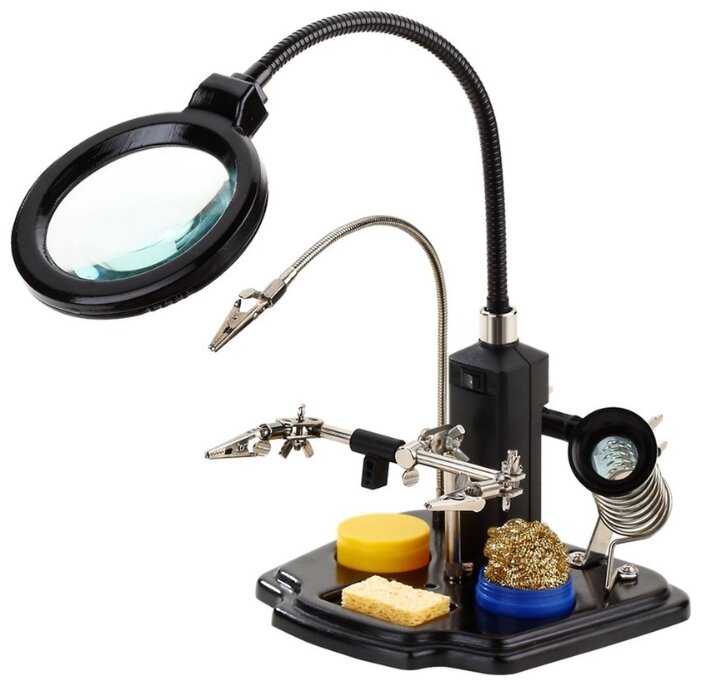

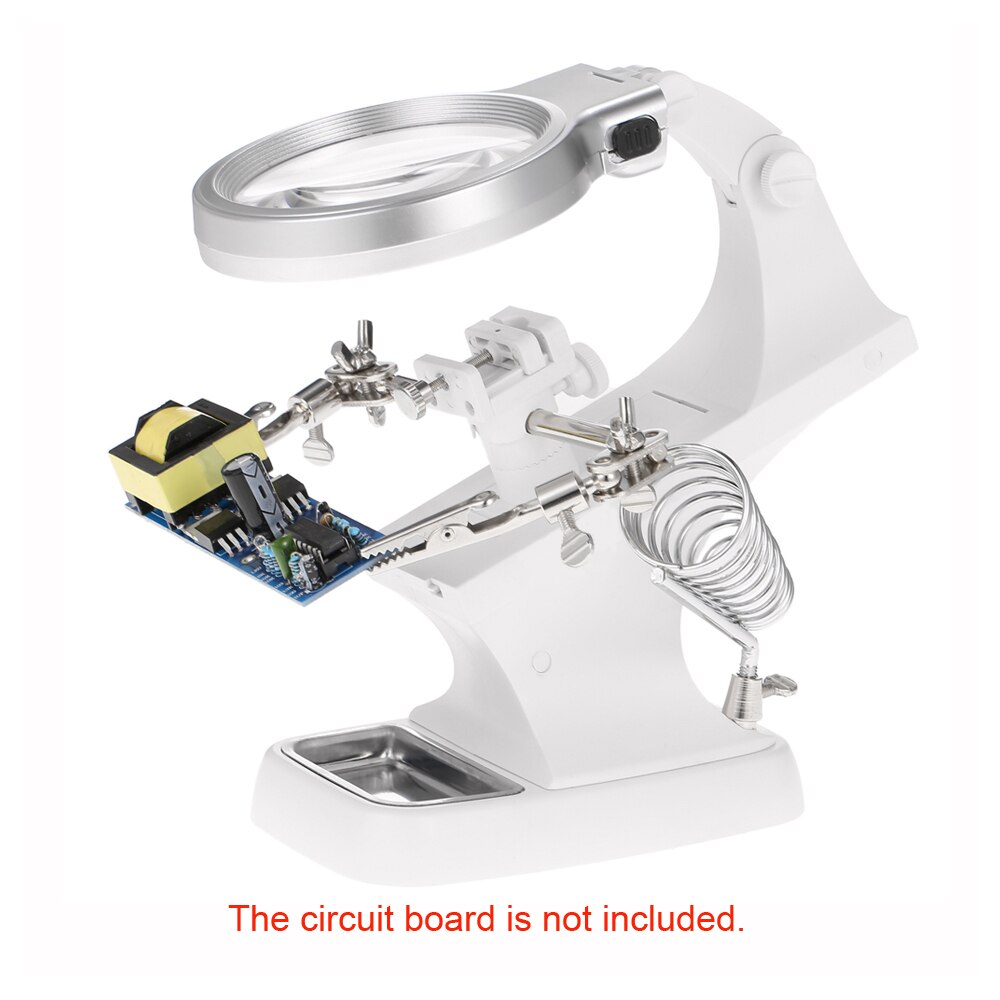

Помощник «третья рука»

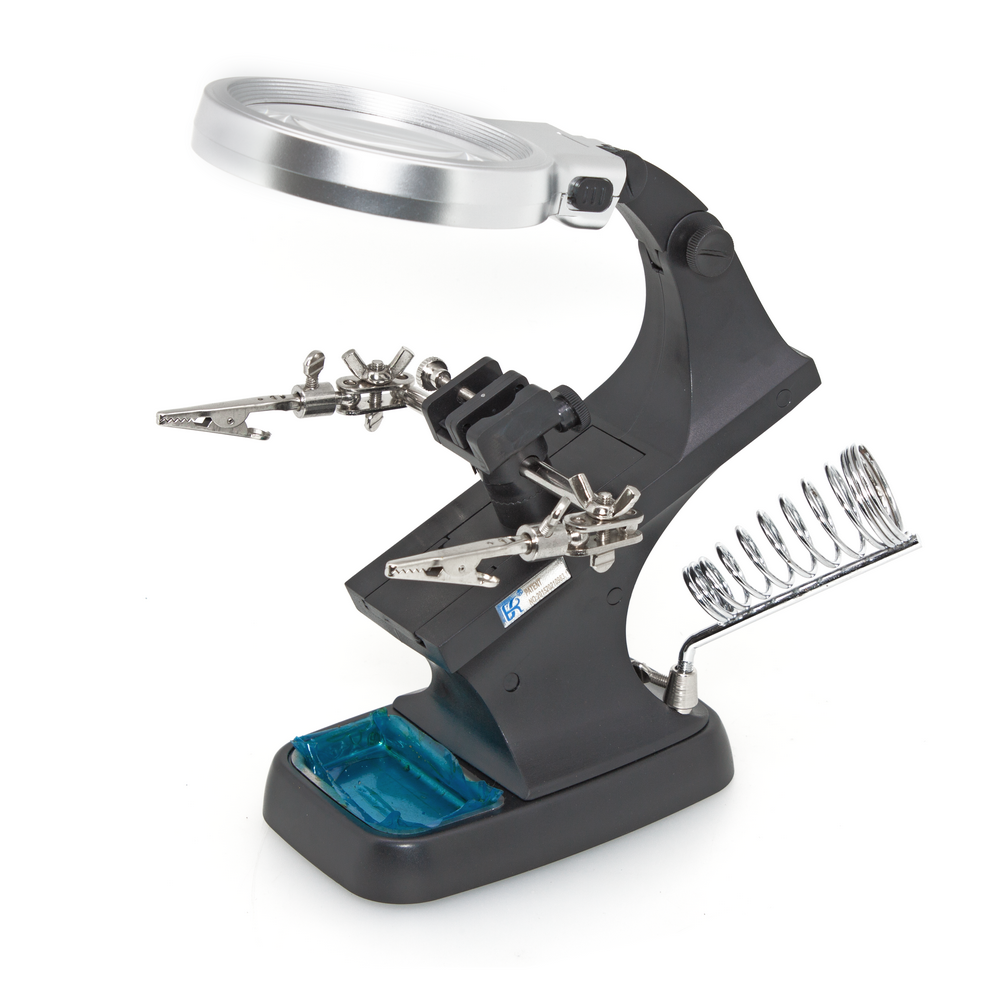

Третья рука для паяльных работ. Данный инструмент имеет достаточно простую конструкцию. Он состоит из тяжелого основания, выполненного, как правило, из чугуна. Это позволяет ему надежно и устойчиво стоять в необходимом положении.

Также агрегат имеет шарнирные соединения с зажимами, выполненными по типу «крокодила», и большое увеличительное стекло. Все части конструкции могут двигаться. В результате появляется возможность зафиксировать провода, мелкие микросхемы или детали удобным мастеру способом.

Лупа с трехкратным увеличением позволит хорошо рассмотреть все самые мелкие детали. Подобный элемент только положительно повлияет на процесс выполнения пайки.

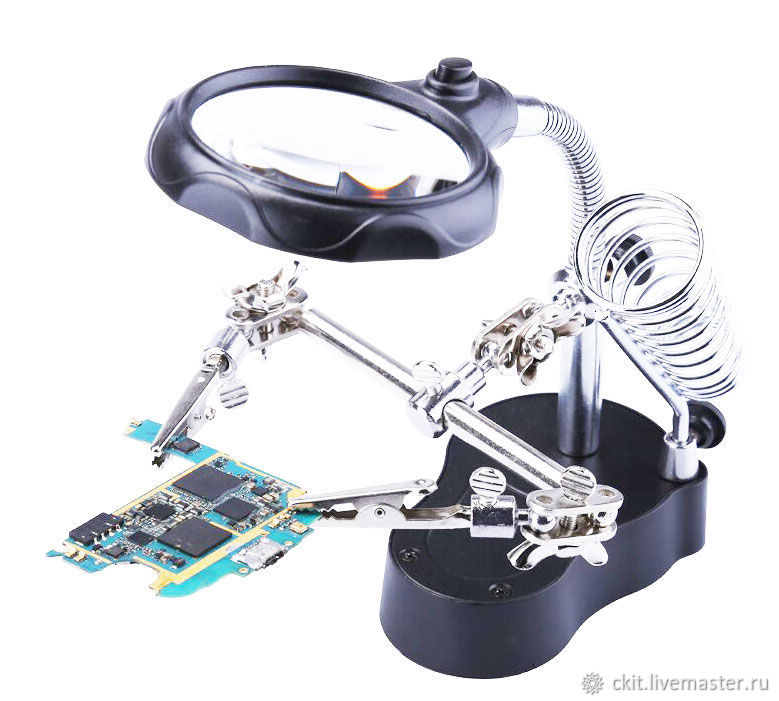

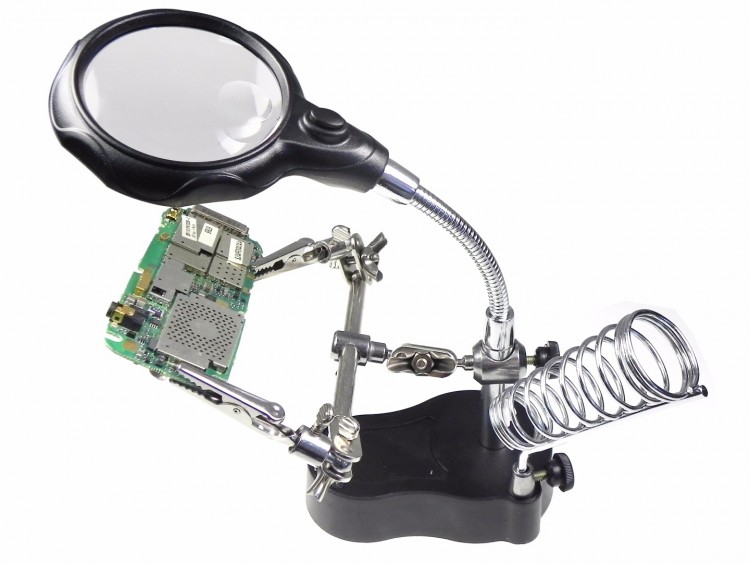

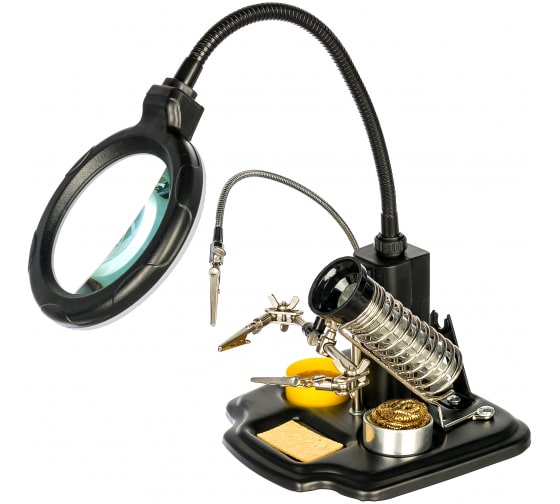

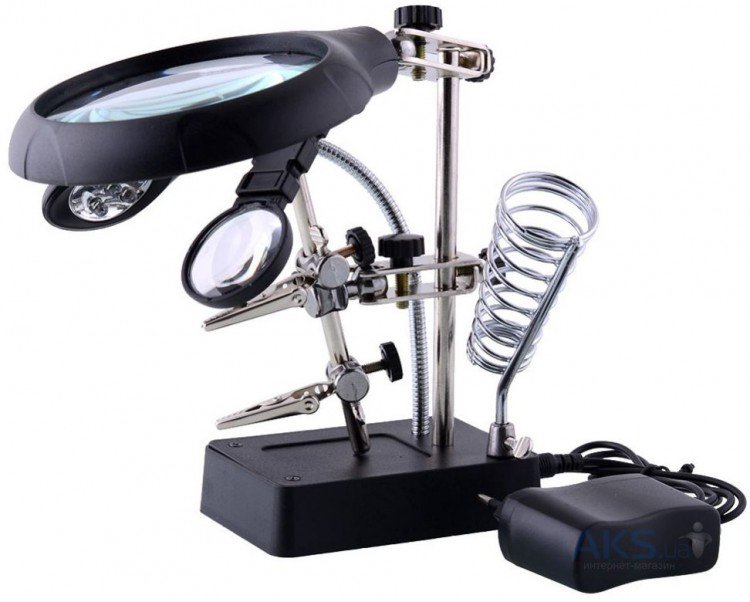

Некоторые модели располагают дополнительной подсветкой, которая позволяет выполнять работу более точно.

Стоит отметить следующее: третья рука для пайки может быть изготовлена своими руками. Она имеет простую конструкцию. Таким образом, особых проблем со сборкой не появится. Все что понадобится – это массивное основание, болт с продольным отверстием, а также несколько «крокодилов».

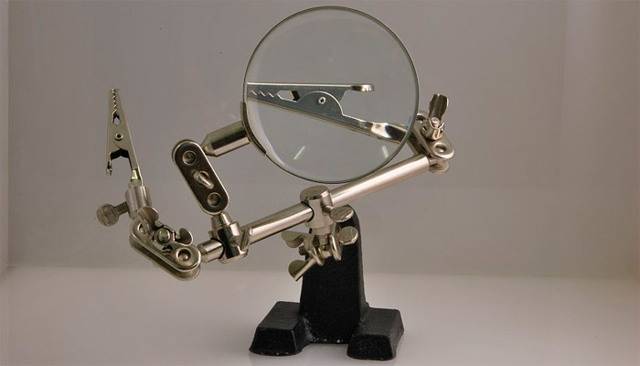

Зажим для пайки «третья рука». Помощь для радиолюбителя

Конструкция

Литая алюминиевая или чугунная станина.
Кронштейн с шаровой опорой (все части регулируются как по высоте, так и по углу поворота).
Опорная ось.
Минимум два зажима типа «крокодил», которые монтируются на консолях опорной оси.
Дополнительный кронштейн, предназначенный для крепления лупы.
Лупа которая, в зависимости от производителя, имеет увеличение от 2,5 до 5 раз.

Принцип работы с держателем

Именно поэтому все рабочие детали рассматриваемого приспособления имеют антикоррозионное покрытие.

Как выбирать?

Для эффективного использования «третьей руки» для пайки следует определиться со следующими параметрами:

Наибольшим расстоянием между зажимами «крокодил»: они должны на 40…50 мм превышать размеры паяемой схемы.
Длиной оси – при достаточно больших размерах там можно устанавливать также шланг вытяжного вентилятора или пневмосдуватель для удаления остатков припоя.
Материалом, из которого выполнено приспособление – для интенсивных работ больше подойдёт сталь, которая обладает большей износостойкостью.
Оптическими возможностями увеличительного стекла.
Комплектность зажимов: ряд производителей держателей для пайки «третья рука» предлагают различные конфигурации крокодилов, что увеличивает удобство пользования приспособлением. В частности, производитель Factory Sealed NIB прикладывает к основному набору ещё изогнутый наконечник, наклонный наконечник и один пинцет с крестообразным наконечником.
Устойчивость основания: если оно снабжено резиновыми ножками, то возможное скольжение приспособления по поверхности стола будет минимальным.
Материал зажимов: для «нежной» электроники они могут изготавливаться из силиконовых композиций.

Листая старые журналы

В старых журналах «Радио» можно найти чертежи, как сделать подставку с экономным переключателем нагрузки.

В качестве основы (1
) используется доска с выбранной серединой, или П-образная конструкция из полоски фанеры и двух брусков по длинным краям
Под поверхностью размещается контактная группа реле на 220 вольт (2,4,5
) с крупными токосъемными площадками. Схема подключения перебрасывает питание либо напрямую, либо через диод. Радиоэлемент «отрезает» половинки полупериода переменного напряжения 220 вольт, снижая его до величины 110
Через тягу (6
), подпружиненная (7
) кнопка (8
) нажимает на контакты, когда паяльник лежит на подставке. Электроэнергии тратится вдвое меньше, при этом паяльник практически мгновенно разогревается до полной мощности. Тяга крепится за консоль (9
)
Сам инструмент располагается на кронштейнах (3
) и (10
)
В задней части располагается розетка для паяльника, соединенная с выходными контактами реле. К входу подсоединяется силовой провод питания
Между стойками, обычно прибивали жестяную баночку из-под обувного крема или вазелина, для хранения канифоли

Основной рабочий инструмент радиолюбителя или монтажника аппаратуры – это электрический паяльник, которым невозможно пользоваться в отсутствии подходящей по размеру и надёжной в эксплуатации подставки.

В радиолюбительской практике чаще всего применяется самодельная подставка для паяльника, конструкция которой выбирается в зависимости от конкретных условий пользования.

Как правило, она состоит из основания и двух опорных стоек, на которых размещаются жало и ручка-держатель разогретого паяльного прибора.

надёжность и устойчивость основания;
огнеупорность материала опорных стоек;
наличие места под ёмкости с канифолью и припоем.

Нехватка третьей руки — серьезная проблема?

Вот действительно, решил я к примеру спаять два проводка. Ну а что, не хитрое это занятие, о чем здесь разговаривать-то? Ну а все-таки, вот взял в правую руку паяльник, сдобрил его достойной порцией припоя, обмакнул значит в канифольку. Далее левой рукой беру провод и…..а вот и все… ресурс в виде человеческих рук неожиданно закончился Какой рукой будем брать второй кусок провода и далее их совмещать?

Казалось бы говорю о совершенно очевидных вещах, всем эти ситуации знакомы и все к ним привыкли. Каждый сам для себя эти вопросы решает по своему.

Для начала прежде чем спаивать два провода не лишним будет сначала их скрутить между собой (перед этим залудить еще надо) а затем уже можно приступить к пайке. Все-таки удобнее будет паять скрутку нежели совмещать и стабилизировать две жилы по отдельности.

Также можно подключить к этому действу руки на внешнем носителе, причем внешним носителем может быть друг, брат, сват да или просто прохожий:-) Только обязательно соблюдаем технику безопасности, ведь ваш помощник может оказаться не большим любителем терапевтических процедур с паяльником.

Самодельная третья рука — один из вариантов решения проблемы

Вот кстати один из моих вариантов решения проблемы нехватки третьих рук — деревянный штатив. Перед вами самодельная третья рука для пайки, сделал я ее своими руками из детского кубика, двух бельевых прищепок и двух саморезов. Получилось бюджетно и практично. Этот нехитрый конструктив зажима для пайки я подсмотрел в одном старом радиолюбительском журнале (точно не помню то-ли журнал Радио то-ли Моделист-Конструктор).

Всем хорош этот зажим но как ни крути конструкция все-таки не совершенна, прищепки не достаточно крепко сжимают радиодеталь да и сам кубик настолько легок, что приличного размера конденсатор ложит всю конструкцию на лопатки.

И все-таки как хорошо что мы живем в 21-ом веке, в веке, когда промышленность уже подготовила для нас готовые решения а нам только и остается как их брать и применять. Вот и я решил, что хватит довольствоваться кустарными приспособами, пора применять что-то более серьезное.

Можно же просто купить штатив для пайки

Интернет магазины просто пестрят разнообразными зажимами, штативами и прочими приспособами для пайки. Покопался я среди всего многообразия и приобрел себе вот такой вот штатив марки LODESTAR.

Этот штатив хоть и зовется в простонародии третья рука для пайки но на сайте магазина dealextreme носит название «паяльная установка с держателем и 2X увеличительным стеклом» хотя сути это не меняет.

Штатив Lodestar L316218, плюсы и минусы

Давайте разберемся в чем плюсы и в чем минусы этого хитромудрого зажима для плат и радиодетальной мелочевки.

Этот штатив обладает явными преимуществами по сравнению с рассмотренным ранее кубиком.

Плюсы

Основание этого штатива достаточно массивное, поэтому опрокинуть его не так просто как деревянный кубик с прищепками.

Решил я даже небольшой эксперимент провести, нагрузил я этот штатив чуток больше обычного. Обычно он у меня деталюшки придерживает, а тут я его своей отладочной платой нагрузил, не ожидал даже а он выдержал и не шелохнулся. Это еще при том что увеличительное стекло я снял, тем самым еще более облегчил конструкцию штатива.

Зажимы-манипуляторы имеют много степеней свободы, другими словами зажимы можно вращать в разные стороны, как душа пожелает.

Если честно я хотел замутить некую gif-анимацию, аля танцующий робот, но что-то не получилось, поэтому довольствуемся простыми фотками.

Наличие лупы с двукратным увеличением, само это обстоятельство является ощутимым плюсом.

Хотя я сам лупой на штативе не пользовался, просто не мог найти для нее подходящей задачи. СМД комплектующие я не применяю, поэтому на штативе мне она без особой надобности. Но от случая к случаю я ей нахожу применение, иногда мелкую маркировку глянуть или после травления осмотреть плату на наличие перемычек.

Минусы

Как известно нет ничего идеального, поэтому помимо всех плюсов и фишек в штативе «третья рука» есть также и минусы.

Несовершенное крепление зажимов.

Зажимы в этом штативе являются обычными разъемами-крокодилами, а как известно эти крокодилы изначально предназначены для закрепления на проводе методом обжатия. Эти крокодильчики закрепляются в отверстиях трубок-держателей специальными резьбовыми шпильками. Это обстоятельство немножко подпортило впечатление от всего респектабельного вида штатива.

В общем для меня это был один единственный значимый минус во всей конструкции штатива для пайки.

В целом я остался очень доволен от покупки так как эта приспособа здорово облегчает жизнь при монтаже, так что рекомендую всем.

А на этом я буду заканчивать этот короткий пост так как муза меня покидает да и темно уже за окном, пора пить чай и ложиться спать. А вы дорогие друзья не забывайте подписываться на обновления блога а еще лучше нажмите Ctrl+D тем самым вы сохраните страницу в закладки и потом точно не пропустите новых постов.

Желаю вам, солнечного настроения даже в зимние, холодные вечера, удачи и успехов во всем.

С н/п Владимир Васильев.

P.S. Предлагаю посмотреть небольшой обзор штатива «Третья рука » в формате видео, нашел на ютубе первое что попалось так что не ругайте:-)

P.S. Друзья, обязательно подписывайтесь на обновления! Подписавшись вы будете получать новые материалы себе прямо на почту! И кстати каждый подписавшийся получит полезный подарок!

Удобная третья рука для пайки

Иногда при пайке проводов или запайке радиодеталей на плату нужна третья рука или же удобная стойка для крепления самой платы. Я предлагаю Вам сделать очень удобное устройство которое облегчит пайку и станет незаменимым помощником в Вашей мастерской. Эта третья рука для пайки сделанная своими руками пока пожалуй самое лучше решение которое я сейчас видел среди подобных, к тому же делается оно не сложно и быстро. Здесь и подвижные зажимы для зажима и фиксирования как проводов, радиодеталей так и дополнительных вспомогательных устройств, как то линза, вентилятор, так есть и примагничивающиеся стойки для фиксирования плат любых конфигураций (правда не очень больших по габариту но большинство плат обычно небольших размеров) которые можно двигать и примагничивать в любом месте рабочего пространства третьей руки.

Удобная третья рука для пайки

Что нам понадобится чтобы сделать третью руку:

Неодимовый магнит с отверстием в виде шайбы 20 х 5 мм и с внутренним конусом под головку винта, отверстие – 5 мм — купить на Алиэкспрессе;
Стальной 2 мм лист размерами 20 х 20 см;
Латунная шестигранная стойка – M4 х 25;
Винт с потайной головкой – M4 х 8;
Колпачковая гайка – M4;
Винт с потайной головкой – M3 х 16;
USB кабель удлинитель в металлической оплетке — купить на Алиэкспрессе;
Чёрная самоклеющаяся ПВХ пленка;
Зажимы «крокодил»;
Резиновые или силиконовые ножки;
Термоусадочная трубка чёрного цвета.

Конструкция

Литая алюминиевая или чугунная станина.
Кронштейн с шаровой опорой (все части регулируются как по высоте, так и по углу поворота).
Опорная ось.
Минимум два зажима типа «крокодил», которые монтируются на консолях опорной оси.
Дополнительный кронштейн, предназначенный для крепления лупы.
Лупа которая, в зависимости от производителя, имеет увеличение от 2,5 до 5 раз.

Держатель для пайки «третья рука» устанавливается на ровной поверхности рабочего стола пайщика. При этом размеры паяемой микросхемы определяются предельным расстоянием между осями зажимов. В ряде конструкций дополнительный кронштейн для крепления лупы может закрепляться таким же образом, что и зажимы под «крокодилы»; это удобнее, поскольку лупу можно расположить в любом месте. Впрочем, и консольное крепление имеет своё преимущество: ось кронштейна в этом случае не будет мешать зажиму самой платы.
