Как сделать бесключевой секретный замок на калитку

Монтаж замка

Порядок действий:

сначала к полотну калитки прикладывают корпус замка и отмечают точки размещения крепежных элементов. Сверлят отверстия и прикрепляют замок к полотну. Для этого используются штатные саморезы (идут в комплекте поставки) или болты с гайками (приобретаются в магазине отдельно);

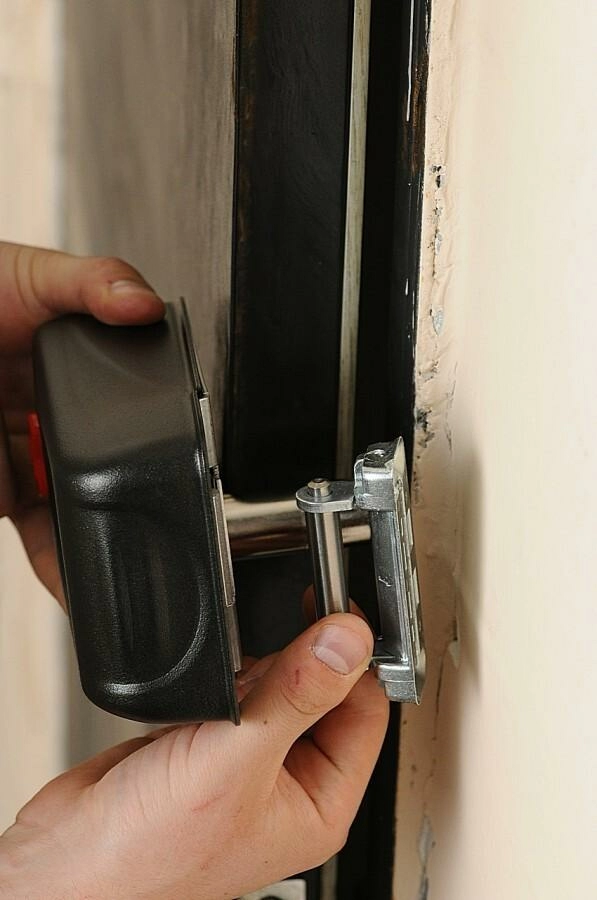

калитку закрывают и отмечают положение ответной части замка на коробке

Важно обеспечить нормальный зазор между обеими частями (не более 5 мм). Установка ответной части производится тем же способом, что и основной корпус;

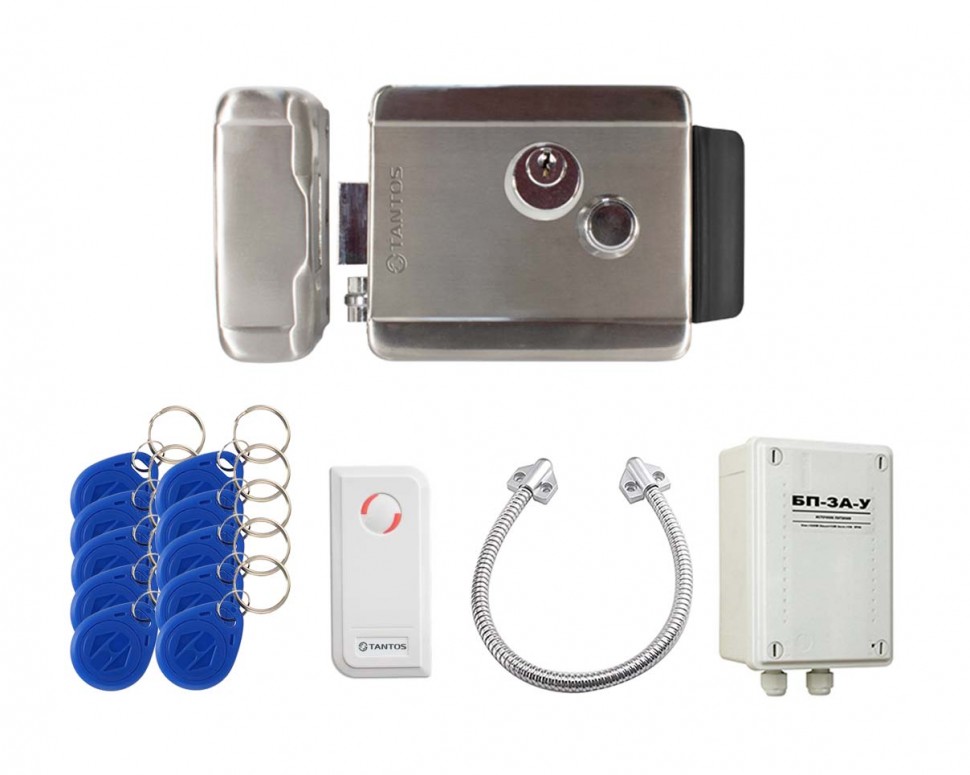

после этого на корпус снаружи крепят считывающее устройство или цифровую панель (если они есть);

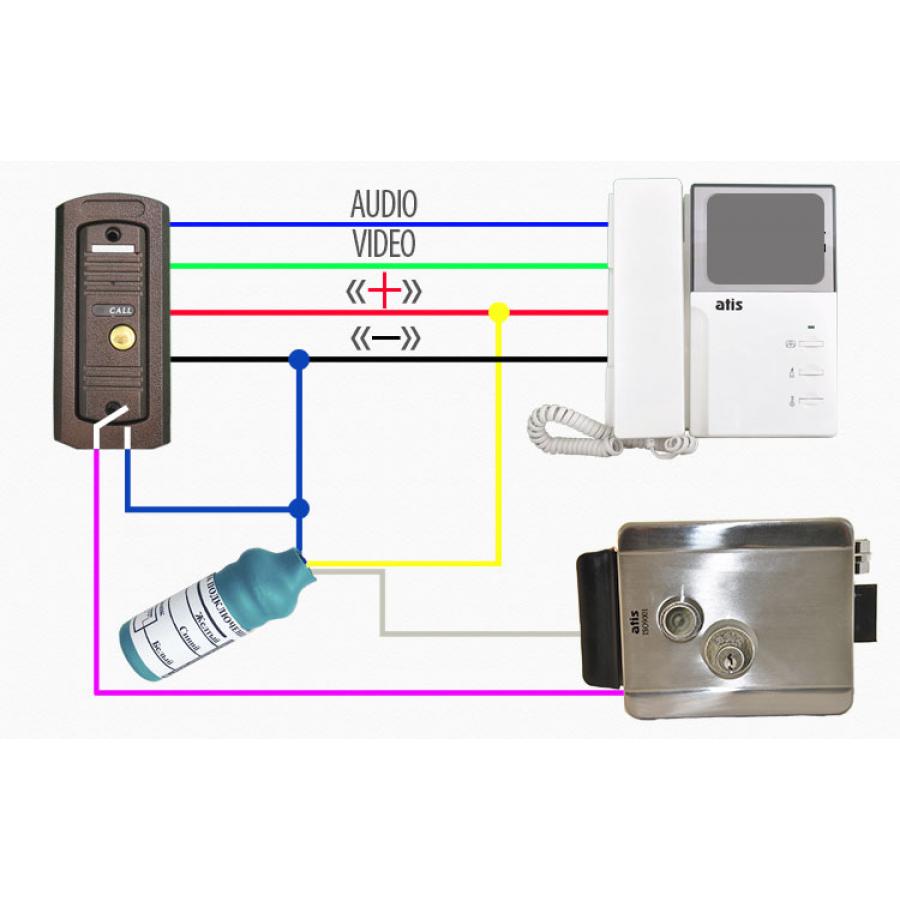

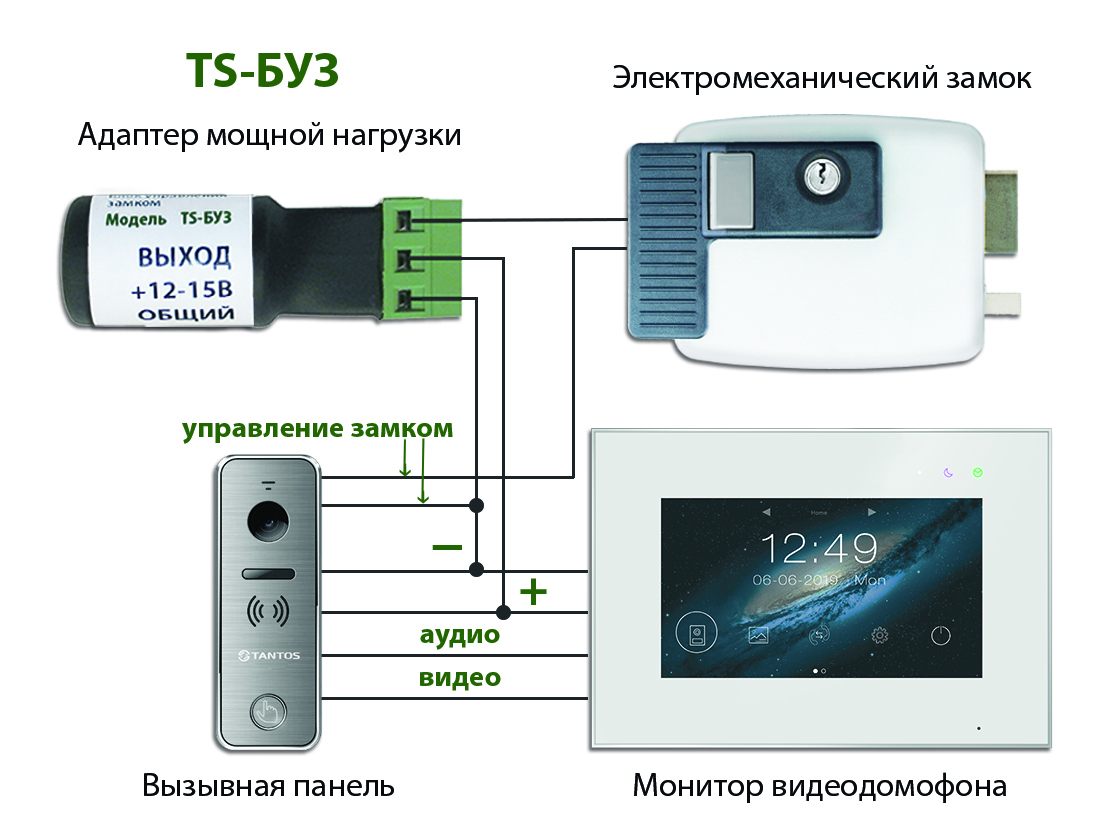

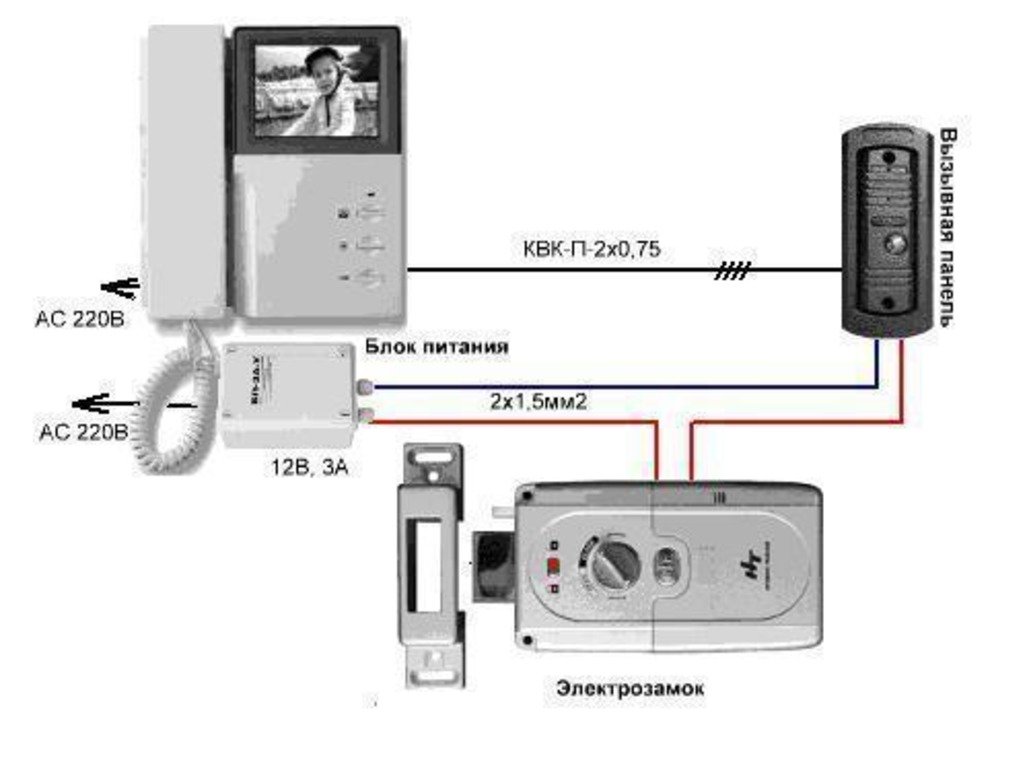

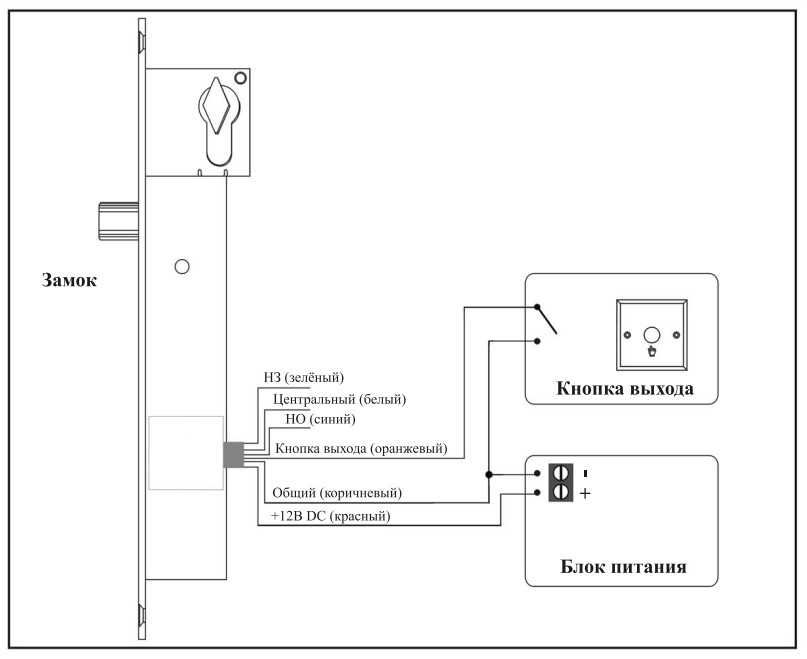

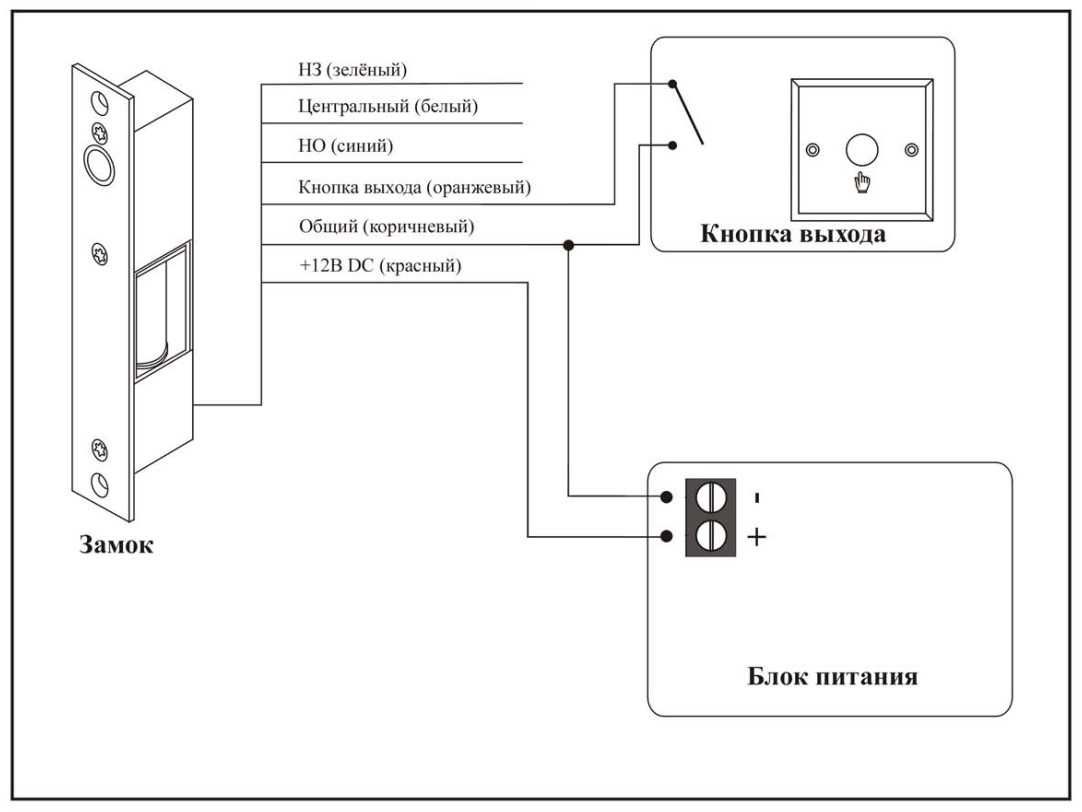

производится подключение замка к системам электропитания и проверяется работоспособность

Если нареканий нет, приступают к эксплуатации.

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Перед началом установки замка необходимо внимательно изучить инструкцию, усвоить последовательность действий и уточнить все нюансы. Существуют разные модели, поэтому установка может иметь некоторые специфические особенности

В связи с чем, важно строго следовать рекомендациям изготовителя. Любые отклонения могут привести к перекосам, плохому взаимодействию элементов и прочим неполадкам.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Доступные схемы замка с секретом

Проще всего изготовить механический вид секрета для гаража. Это может быть:

1. Ключ специального исполнения и формы. Дело в том, что практически все существующие стандартные конструкции замков для гаража похожи, как близнецы братья. Стандартные отмычки и инструменты, с помощью которых выполняется вскрытие замков, доступны для покупки в интернете в самом широком ассортименте. Нестандартный ключ с секретом для замка гаража поставит в тупик 99% злоумышленников;

2. Замок специальной конструкции. В некоторых случаях для таких устройств вообще не нужен какой-либо ключ, открыть систему можно, только зная комбинацию поворотов рабочего инструмента, как на видео:

3. Совместить конструкцию стандартного замка, например, сувальдного с поворотным запорным механизмом ворот гаража.

Последний вариант секрета отличается высокой надежностью, простотой и эффективностью. Если установить запорную систему с секретом, изображенным на схеме, открыть половинку ворот гаража будет просто невозможно, пока ригеля не выйдут из соединения с вертикальными запорами.

Самый простой винтовой замок — секрет для гаража

При наличии возможности использовать станок можно достаточно просто изготовить винтовой замок с секретом, как на фото. Принцип работы такого винтового секрета заключается в особой конфигурации головки ключа.

Более сложные конструкции винтового замка с двумя степенями защиты и двумя ключами позволяют значительно усилить охрану. Принцип работы такого замка хорошо понятен из приведенного видео:

Очень популярными становятся реплики старых механических замков с секретом, как на фото. Основной секрет работы такого устройства заключается в необычно сложной форме ключа, скопировать и повторить форму рабочей поверхности без оригинала практически невозможно, но вряд ли его стоит использовать для ворот гаража.

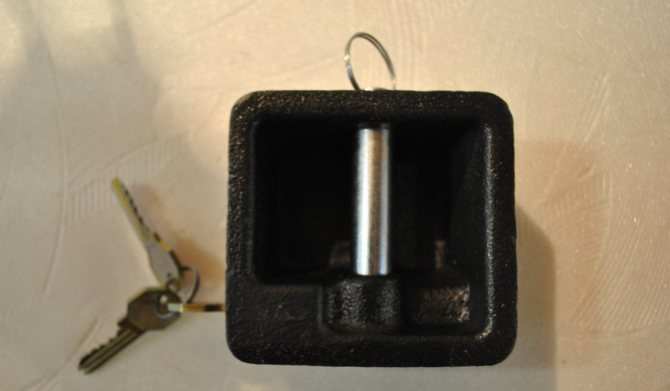

Навесной замок с секретом

Более современным аналогом приведенной конструкции является навесной вариант замка для гаража, приведенный на чертеже.

В конструкцию корпуса входят две блокирующие втулки со штифтами и стопорное кольцо. Съемную дужку можно снять, только если правильно подобрать положение вращающегося штифта. При проворачивании паз на цилиндрической части штифта совмещается с отверстием в корпусе, и конец дужки либо освобождается, либо блокируется. Если стоит один штифт, подобрать его положение в корпусе не представляет труда.

Два штифта со своим индивидуальным расположением пазов сделают процесс подборки бесконечно долгим. Тем более что после закрытия гаража штифт можно легко провернуть в произвольное положение, тем самым засекретив открытое состояние замка.

Кроме винтовых систем, определенный интерес представляют самодельные конструкции с ключами типа журавль, которые еще называют падающим.

Электрические схемы самодельных замков для гаража

Наиболее эффективным самодельным устройством с секретом является обычный кодовый замок, изготовленный с использованием тиристорной элементной базы, совмещенный с замком гаража, открываемым обычным ключом. Электрическая часть замка приведена на схеме.

Вот в чем заключается суть идеи. Открыть гараж можно только в такой последовательности. На наборной панели вводится код, отключающий блокировку обычного замка. Если в течение 30 сек замок не открыт, включается вторая схема с электрической защитой шокером. Через 15 минут защита отключается, и схема возвращается в исходное состояние.

Таким образом, для человека, знающего код, процесс открывания гаража не составляет труда, у злоумышленника, даже похитившего ключ или воспользовавшегося дубликатом, возможности открыть гараж практически не существует. Главное – нет условий для работы отмычкой или системами физического взлома, сверлением, молотком или ключом — повороткой.

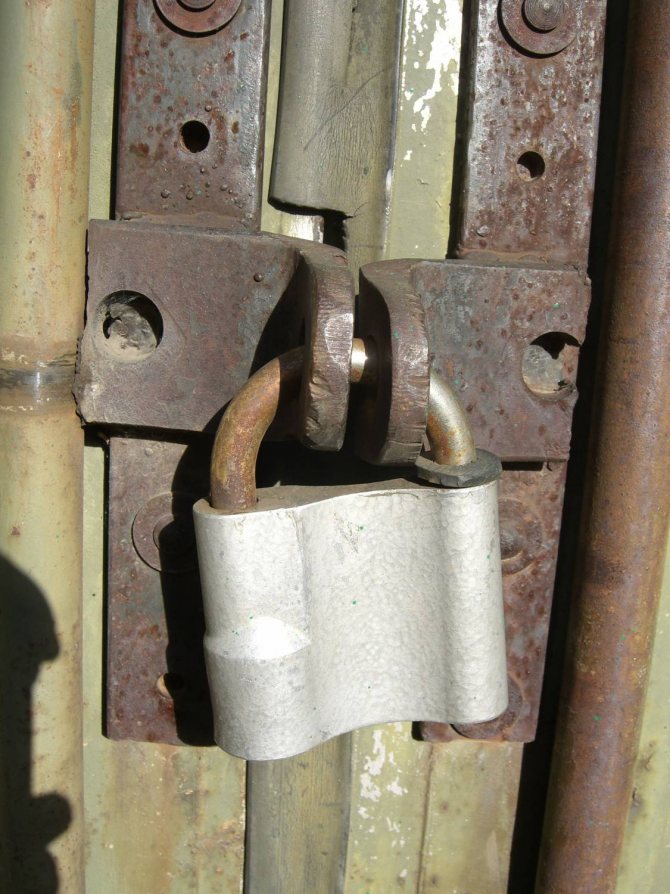

Вариант №1: навесные

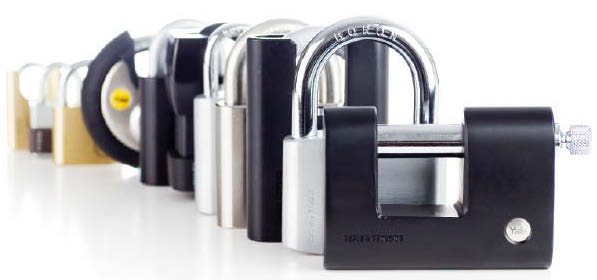

Навесные замки разной формы

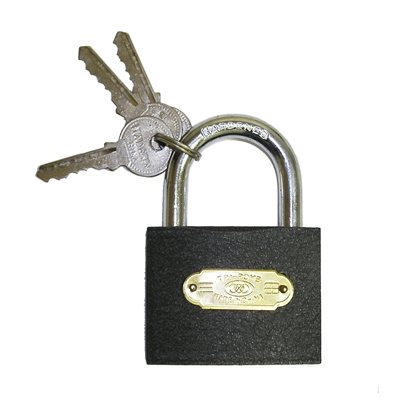

Это самый простой тип замковой системы, состоящей из корпуса, дужки, пружины и непосредственно самого запорного механизма:

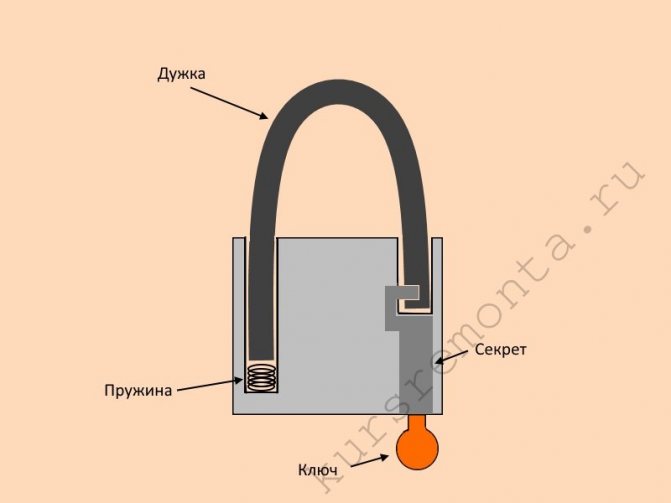

Устройство навесного замка

Плюсы

Простота установки своими руками. Единственные монтажные работы, которые потребуются – это установка петель: одну на дверь, другую на забор. Именно в них и будет продеваться дужка, перед тем как зафиксироваться запорным механизмом после поворота ключа;

Пример эксплуатации навесного замка по назначению

Относительно низкая цена. Вообще разлёт цен у изделий данного вида очень большой: от совсем дешёвых моделей, открывающихся от одного удара молотком, до более дорогих и, соответственно, надёжных. Так что вы точно сможете подобрать экземпляр, который оптимально впишется в ваш семейный бюджет.

Минусы

• Некоторые неудобства, связанные с эксплуатацией. Для того чтобы открыть и закрыть такой замок для калиток необходимо использовать две руки, что не всегда удобно;
• Опасность замерзания в зимний период. Во время оттепели вода может стечь прямо в секрет, где её и кристаллизуют новые заморозки. В результате механизм уже просто так не откроешь;

Не очень красиво, зато дёшево и эффективно

Достаточно низкий уровень защиты, обусловленный открытостью дужки. То есть, потенциальному взломщику не обязательно «бороться» отмычкой с секретом, достаточно будет срезать саму дужку с помощью ножовки или специальных кусачек.

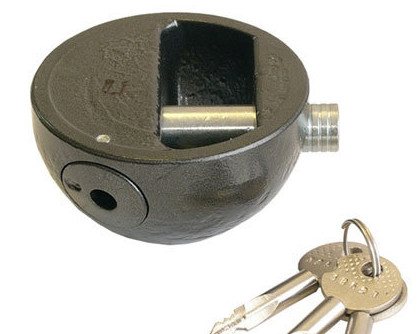

Замок-краб обладает повышенной надёжностью

Шопинг

В магазинах можно встретить следующие навесные замки на калитку:

Модель «BC 2-4А»:

Параметр	Описание
Страна-изготовитель	Китайская Народная Республика
Материал изготовления	Силумин
Диаметр дужки	1 см
Тип ключа	Дисковый
Стоимость	180 рублей

Образец модели «BC 2-4А»

Модель «BC 63»:

Параметр	Описание
Страна-изготовитель	Китайская Народная Республика
Материал изготовления	Чугун
Ширина корпусной части	6,3 см
Диаметр дужки	0,7 см
Тип ключа	Английский
Стоимость	150 рублей

Образец модели «BC 63»

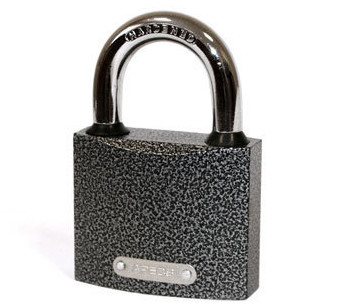

Модель «Apecs PD-01-75»:

Параметр	Описание
Бренд	«АПЕКС»
Материал изготовления	Чугун
Ширина корпусной части	7,5 см
Диаметр дужки	1,2 см
Тип ключа	Английский
Стоимость	370 рублей

Образец модели «Apecs PD-01-75»

Модель «Сельмаш-ВС1-П-088»:

Параметр	Описание
Бренд	«СЕЛЬМАШ»
Материал изготовления	Сталь
Ширина корпусной части	7,5 см
Тип ключа	Крестообразный
Стоимость	760 рублей

Образец модели «Сельмаш-ВС1-П-088»

Вопросы и ответы

Рассмотрим самые частые вопросы, возникающие у неподготовленных людей.

Какой механизм открывания лучше, обычный ключ или электронные виды (карта, брелок и т. п.)?

Обычный ключ надежен и проверен многими десятилетиями. Электронные варианты могут отказать вследствие действий злоумышленников — например, воздействии сильным электромагнитным полем. Механические устройства также не могут полностью исключить возможность нежелательных воздействий, но их устойчивость к повреждениям заметно выше.

Есть ли разница, левый или правый механизм?

Большинство моделей имеют универсальный тип установки — можно поставить как на левую, так и на правую калитку. Принципиальным условием может быть только размещение цифровой или вызывной панели, хотя и в этом отношении особых сложностей в использовании не будет, только некоторое неудобство.

Как быть, если калитка открывается наружу?

Для таких ситуаций требуются специализированные замки, рассчитанные на работу в подобных условиях. Кроме этого, есть модели с возможностью разворота язычка. Они могут использоваться на любых калитках.

Некоторые замки имеют возможность блокировки в открытом положении. Следует ли их предпочесть?

Блокировка в открытом положении важна, если есть опасность оказаться за забором без ключа. Подобные ситуации иногда случаются — человек вышел, доводчик закрыл калитку, и он не может войти обратно. Необходимость наличия блокировки каждый определяет для себя самостоятельно.

Замок какой фирмы следует предпочесть?

Назвать конкретного производителя или модель очень сложно. Сегодня все изготовители относятся к своей продукции очень внимательно и не допускают выпуска изделий с низким качеством. Поэтому, надо выбирать модель исходя из ее параметров и собственных возможностей.

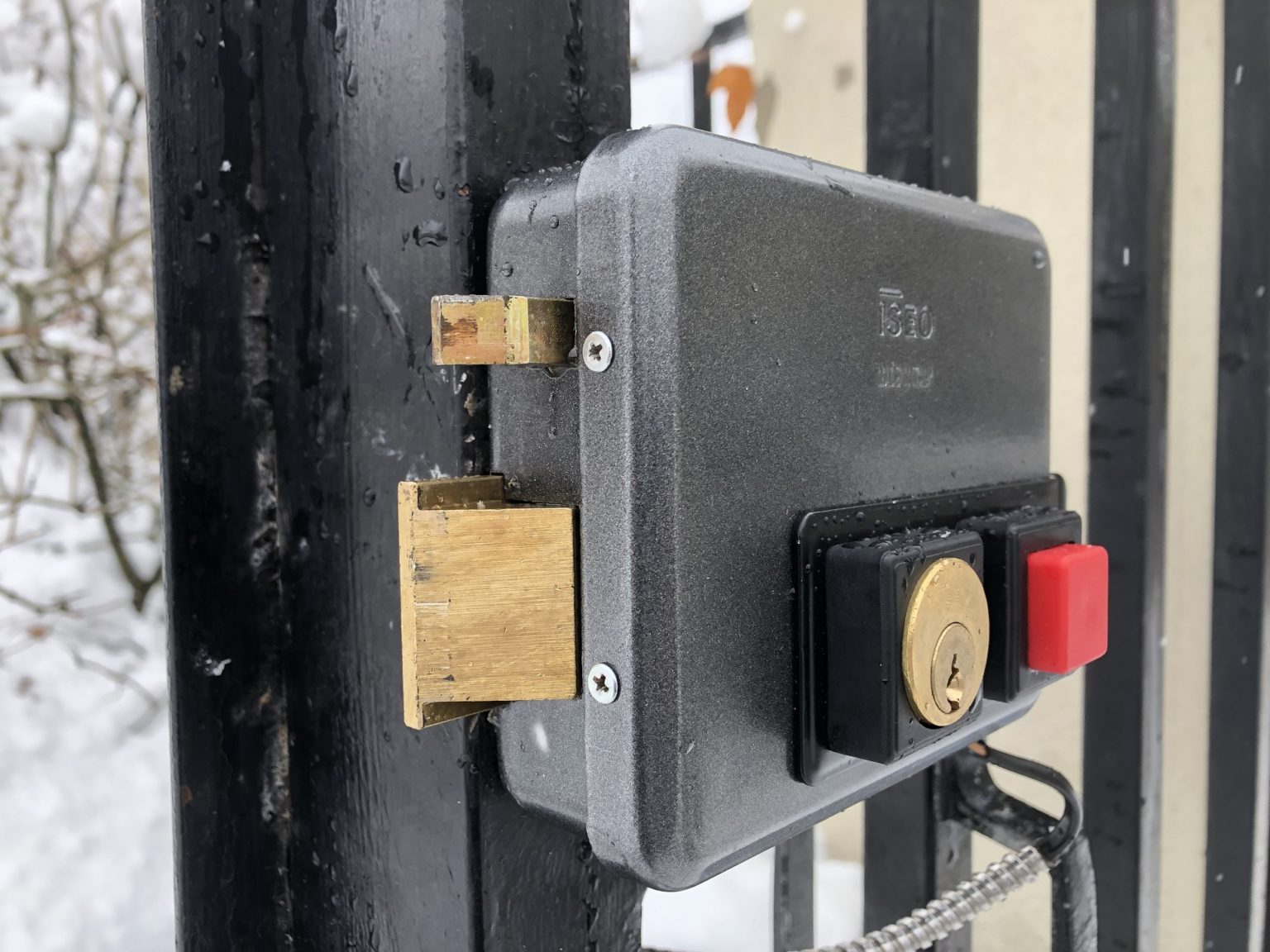

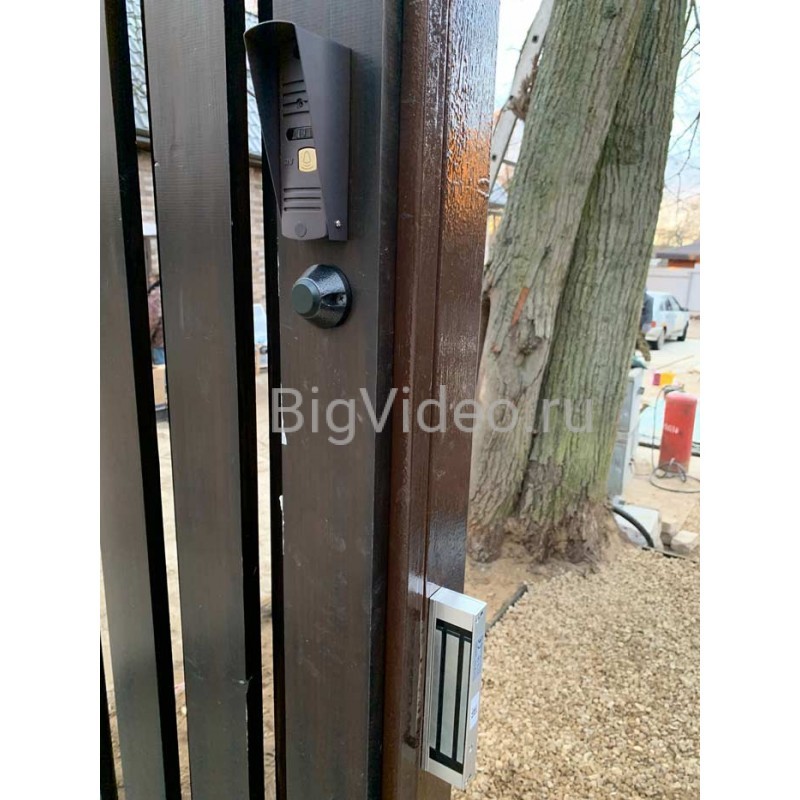

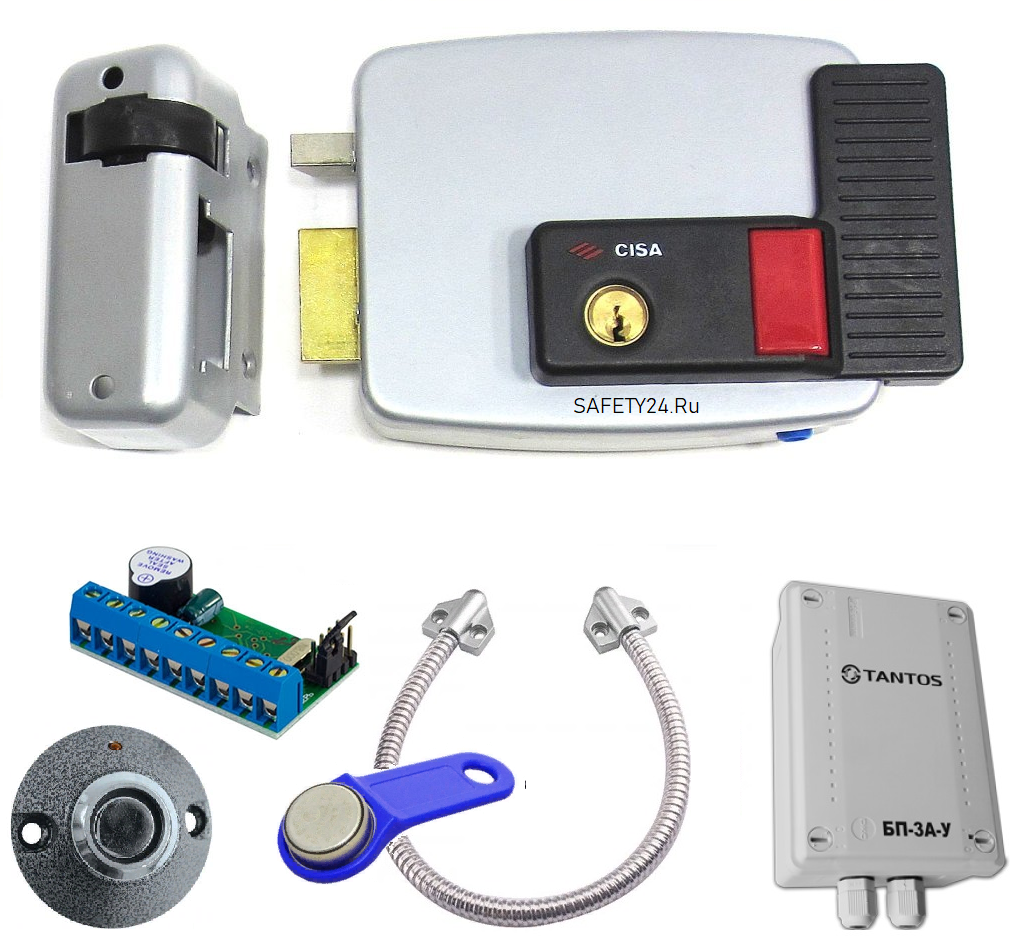

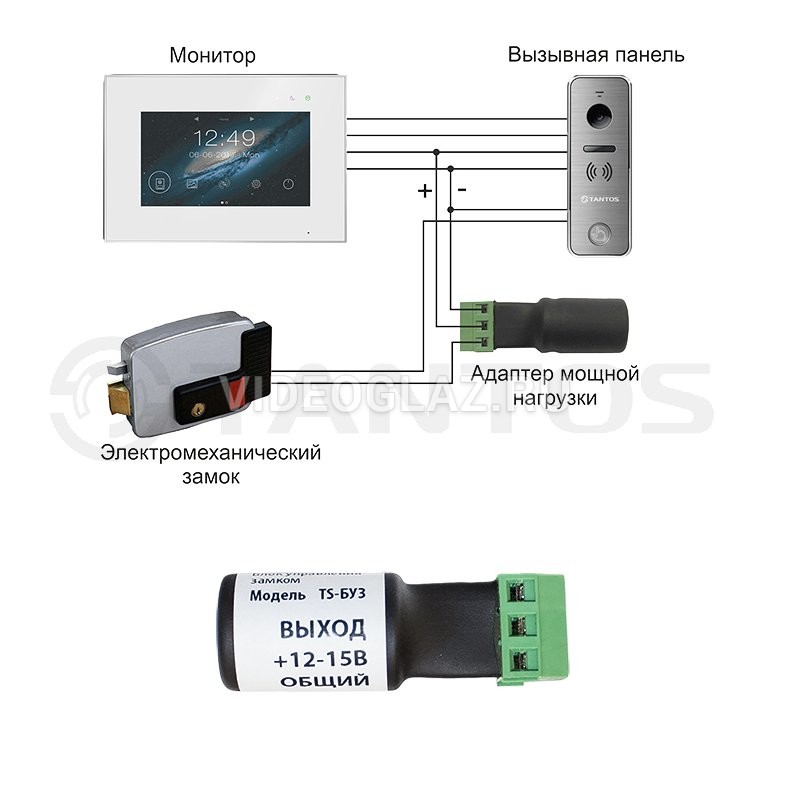

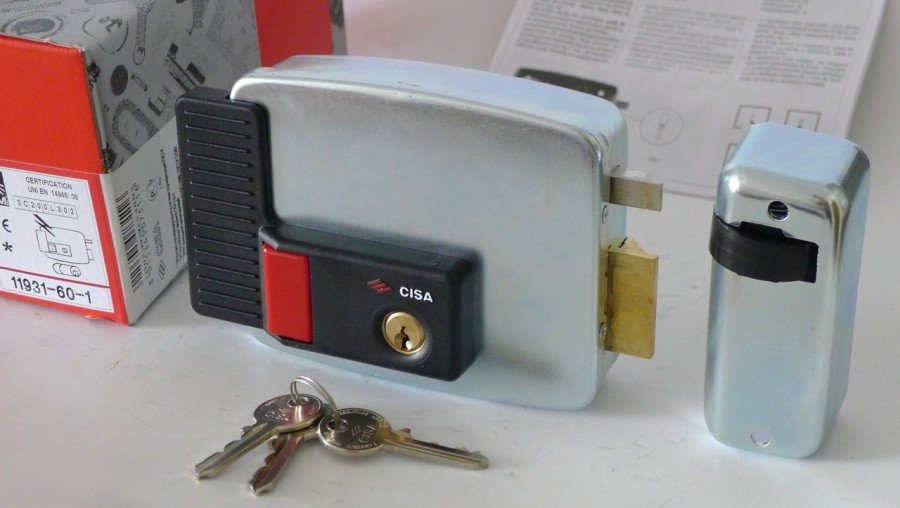

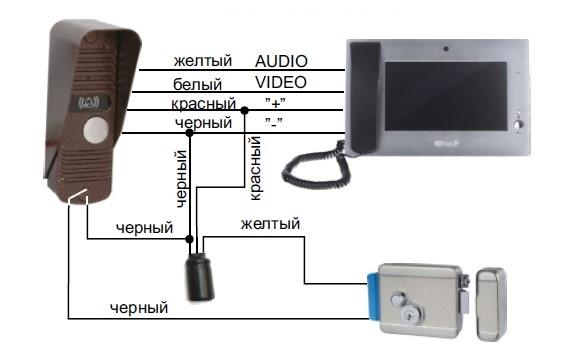

Электромагнитный замок на калитку

Как можно украсить забор?

Почтовый ящик для забора

Калитка для забора из профнастила

Какие замки можно устанавливать на калитки из профнастила

Колпаки на столбы забора

Практический пример

Что можно сделать самому автовладельцу, желающему хорошо защитить свой автомобиль за небольшие деньги?

Один из практических вариантов, годный для гаража, близко расположенного к дому, приводится ниже. Квартира или дом хорошо защищены, а открыть гараж можно только из дома.

Ворота гаража запираются только изнутри, при помощи замков с мощными ригелями, причем желательно эту мощь замаскировать так, чтобы через открытый гараж было неясно, что именно держит ворота.

Со стороны ворот гараж можно взять только тараном с помощью грузового автомобиля, но этот случай уже выходит далеко за условия мирного времени, когда жулики предпочитают не шуметь.

В гараж владелец попадает через отдельную дверь в задней стенке гаража. Эта дверь тоже запирается внутренним замком, но есть еще и обычный замок. Внутренние замки — это электрозамки соленоидного типа, которые управляются из дома, по кабелю, который идет параллельно кабелю питания гаража сетевым напряжением.

Когда дверь закрывается обычным замком, закрываются и соленоидные замки. Вскрытие обычного замка отмычкой ничего не даст взломщикам. А сам владелец, перед выходом из дома, открывает электрозамки подавая питание на них и, тем самым, разблокирует дверь гаража для последующего открытия обычным замком.

Эти электрозамки должны быть установлены так, чтобы как можно меньше привлекали к себе внимания.

Соленоиды замков питаются обычно напряжением 24 В и требуют тока в несколько ампер для срабатывания и гораздо меньший ток для удержания в открытом состоянии (если не снабжены защелками).

Некоторые из электрозамков имеют защелки, также управляемые электромагнитным способом. Но чаще всего попадаются электромагнитные замки, которые имеют скошенный ригель и при закрывании двери фиксируют ее. Открывание происходит после подачи тока.

В зимнее время возможно примерзание ригелей, но с этим бороться можно и это достаточно просто.

Для этого следует подогреть электрозамки. Корпус замка оборачивается стеклотканью, затем равномерно нихромовым проводом, толщиной 0.3-0.5 мм.

Длина провода выбирается такой, чтобы соленоид прогревался при комнатной температуре примерно до 70 градусов Цельсия.

Источник напряжения используется тот же от которого питаются соленоиды. Он должен обеспечивать ток не меньше 8 А.

Нихромовый провод затем накрывается новым слоем стеклоткани и еще можно сверху сделать жестяной кожух, а нихромовые провода соединить с медными (лучше сварив, при помощи уголька от батарейки и борной кислоты) и аккуратно вывести наружу.

Зимой, после оттепелей и повторных заморозков, достаточно включить подогрев за несколько минут до открывания дверей и замки сработают безотказно.

Занимаясь этим проектом, важно никому не показывать существование такой хитрой системы и не рассказывать о том, как она работает. Все автовладельцы любят хвалиться друг перед другом своими техническими достижениями, но это не тот случай

Поскольку кабели электропитания гаража (220) и управления замками можно заранее протянуть в гофрированной трубе, воспользуйтесь этим и никому ничего не говорите.

Пусть все думают, что вы проводите свет в гараж. Иначе жулики могут подкопать кабель и открыть гараж по вашим же инструкциям.

Из чего состоит кодовый механический замок?

Высокой секретностью и надежностью отличаются механические кодовые замки. Механический кодовый замок состоит из:

•  корпуса;
• засова;
• блокирующего элемента;
•  ползуна;
•  кодового механизма.

Виды механических кодовых замков

Открывается кодовый замок не с помощью привычного механического ключа, а при помощи кода или шифра, известного хозяину дома. Механические кодовые замки по способу набора шифра делятся на два вида:

• Кнопочные кодовые замки
• Кодовые замки с наборными кругами

Кнопочные кодовые замки считаются более надежными. Запирается такой механизм автоматически при закрывании двери, а вот для того, чтобы дверь открыть вновь, необходимо одновременно нажать несколько кнопок (комбинацию цифр или букв, секретный код). Если хранить шифр в тайне, то вероятность вскрытия двери злоумышленниками достаточно мала. Недостатком можно считать небольшое количество возможным числовых комбинаций, поэтому сложность выбранной должна быть достаточно высока.

В кодовых замках второго типа количество наборных кругов может быть различным. Здесь ситуация, прямо противоположная сувальдным замкам: чем меньше наборных кругов, тем более надежен замок.

Критерии выбора

Замков существует огромное множество, можно выбрать на свой вкус, но главное, чтобы он был надежным

Калитка по своей конструкции является уличным сооружением, поэтому к выбору запора надо подойти со всей серьезностью.

Сейчас магазины предлагают разные модели замков для заборных калиток.

Какими критериями надо руководствоваться при покупке запирающего механизма?

Выбор модели накладного типа запора можно считать оптимальным вариантом для калитки. Его можно легко установить на любые калиточные полотна прикручиванием запорного механизма к стопору, нельзя взломать без применения специальных инструментов. Но на такой замок отрицательно воздействуют погодные условия. Чтобы защитить от попадания атмосферных осадков в запирающий механизм, надо установить его в металлическую коробку.

Врезные типы запоров больше подходят на массивные деревянные и металлические калитки.

При покупке замка следует иметь в виду габариты запирающего устройства, чтобы параметры его соотносились с размерами полотна калитки.

1. Имеет значение материал калитки (деревянная или металлическая), условия эксплуатации запора, он должен быть устойчивым ко влаге и морозу.
2. При осмотре надо проверить корпус замка — он должен быть цельным и без дефектов.
3. Следует проверить работу запирающего механизма поворотами всех ключей в комплекте.

У электромеханического устройства необходимо проверить наличие защитной гофры для электрокабеля, так как гофра защищает провода от отрицательного воздействия окружающей среды.

В заключении надо напомнить, что неправильная установка даже любого качественного дорогого по стоимости замка уменьшает его срок эксплуатации. Если нет навыков работы по установке запорных устройств, то лучше пользоваться услугами специалистов.

Скрытая задвижка

Нередко хозяевам хочется на калитку в своем дворе или на даче, кроме замка, установить такую задвижку, которую трудно обнаружить и открыть. Такую задвижку делают на деревянной калитке.

Допустим, такой засов закрывается вниз. Для его установки нужно в землю вбить трубу длиной примерно 0.5 м. Место расположения трубы: со стороны участка, там, где калитка открывается. Трубу выбирают такого диаметра, что и брусок. К нему прикрепляются скобы, в них вставляется еще один брусок, который, соскользнув сквозь скобки, попадет в трубу. Бруски не должны выступать нигде. Можно еще присоединить цепочку.

На видео есть еще один вариант засова, изготовленного своими руками:

Покупные замки и обычные способы их установки не всегда надежны. Поэтому, автовладельцы сами ищут хорошие способы запереть гараж, так, чтобы спать спокойно.

Особенно это относится к владельцам новых и престижных автомобилей

На них мошенники обращают основное внимание

Как выбрать вид замка

Кодовая система запирания имеет множество преимуществ:

• бессильны обычные способы взлома дверей;
• механизм максимально защищен от температурных колебаний;
• невозможно сделать дубликат ключа.

В магазине

Прежде чем купить замок для дома, нужно руководствоваться такими характеристиками, как сложность монтажа, уровень надежности, стоимость изделия, гарантия производителя, сервисное обслуживание.

Производители могут поставлять различные модели, которые отличаются небольшими, но значительными преимуществами. К примеру, наличие в конструкции предохранителя увеличивает степень надежности, хромирование увеличивает время эксплуатации.

Кодовая защелка

Не очень популярные и менее дорогостоящие кодовые замки тоже могут иметь высокое качество. Это можно узнать у менеджера магазина.

Вариант установки на калитку

Виды запорных конструкций

Перед тем как приступать к изготовлению замка, необходимо выбрать один из доступных вариантов его конструкции. Все изделия разделяют по способу работы механизма и направлению монтажа.

По направлению монтажа

Этот вариант классификации разделят все существующие замки на 2 большие категории. При выборе наиболее подходящего варианта нужно учитывать степень сложности изготовления и возможность установить изделие на имеющуюся калитку.

Доступные категории:

1. Вертикальные запоры. Такие задвижки удобны в эксплуатации и способы обеспечить максимальную надежную фиксацию. В большинстве случаев их устанавливают на распашных воротах, где есть возможность монтажа дополнительных деталей конструкции (фиксаторы, металлические прутья для крепления). Кроме этого, такие замки подойдут для врезных калиток.
2. Горизонтальные щеколды. Это наиболее востребованные конструкции, которые можно установить на любые ворота или калитку. Принцип их действия практически не отличается от вертикальных, но имеет несколько особенностей. Монтаж горизонтального изделия представляет собой максимально простую задачу, справиться с которой сможет даже новичок.

По функционированию механизма

Способ функционирования механизма запирания — это второй критерий, по которому классифицируют все замки. В этом случае есть много категорий, что позволяет выбрать наиболее подходящий вариант для дома или садового участка.

Популярные виды:

1. Накладной сдвижного типа. Это самый простой механизм, прикрепить который можно к любой ровной поверхности. Его монтаж выполняется всего за несколько минут, что позволяет избежать больших затрат времени на работу. Главное преимущество такого замка заключается в возможности установки не только с внешней, но и с внутренней стороны двери.
2. Винтовой. Такой запор устанавливают только с лицевой стороны калитки. Чтобы открыть его, нужно лишь применить специальный ключ, который легко может смастерить любой мошенник. Из-за этого винтовой затвор использую редко, отдавая предпочтение более надежным конструкциям.

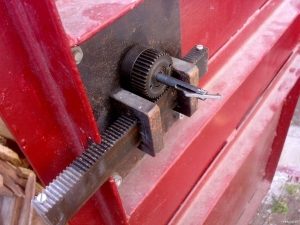

3. Ригельный с реечной системой. Самостоятельно сделать такой замок сможет только опытный мастер. Сложность работы заключается в необходимости создания прочной и долговечной конструкции, для которой понадобятся специальные материалы и инструменты. Надежность ригельного затвора высокая, но специалисты рекомендуют использовать его в комбинации с каким-либо другим механизмом.
4. Пазовый. Несмотря на простоту конструкции, этот замок отличается высокой надежностью. Сделать его своими руками можно будет только в том случае, если удастся найти специальные инструменты и необходимое оборудование.
5. Пружинный. Такой затвор редко используют в качестве единственной защиты от мошенников. Он не отличается особой надежностью и открыть его сможет практически каждый желающий. Устанавливают пружинный замок с внутренней части калитки, дополняя его более надежным механизмом.
6. Врезной. Популярный вид запора, который отличается высокой прочностью и надежностью. Самостоятельно установить его сложно, но возможно. Для этого нужно будет вырезать отверстие в калитке, соответствующее размерам вставляемой части.

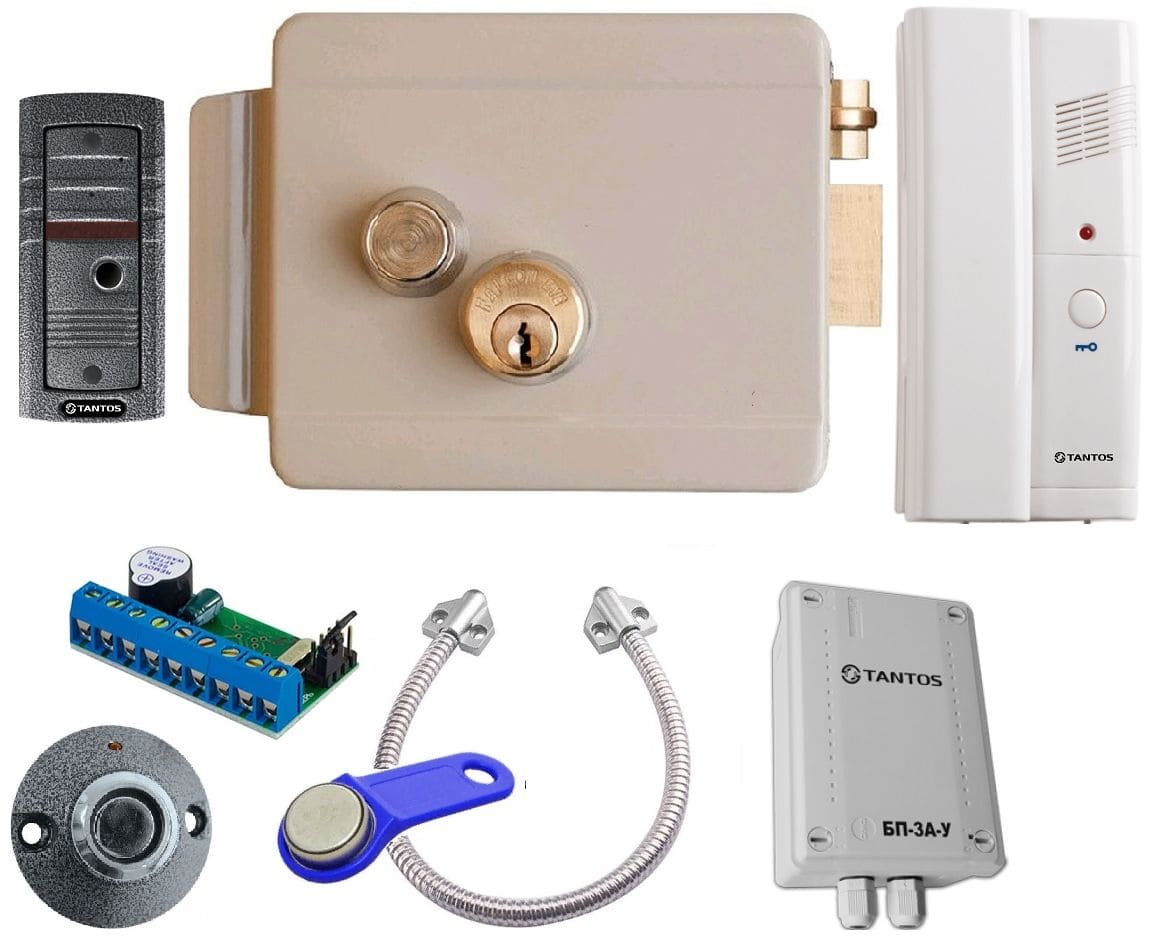

7. Электромеханический. Наиболее надежный вариант, позволяющий исключить проникновение за ворота посторонних лиц. Такой замок требует максимальной точности монтажа, который сможет выполнить только профессионал.

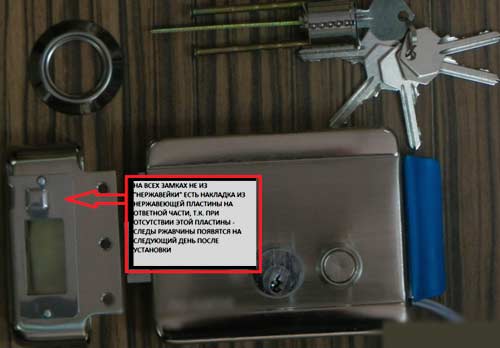

Установка ответной части

Это наиболее сложная и ответственная часть врезки замка в межкомнатную дверь. Именно неправильно установленная или плохая проушина наиболее частая причина дребезга и перекоса двери, заедания замка, расшатывания косяка и порчи им отделки стены. Современная проушина языка замка во избежание этого состоит из 2-х деталей (кроме крепежных метизов): собственно проушины (накладки на косяк с вырезом под язык) и ловителя языка – пластикового короба (в продаже его почему-то называют декорирующим, хотя он не виден), прижатого проушиной. Короб демпфирует динамические нагрузки на язык и предохраняет материал косяка от непосредственного контакта с ним. В тех же целях проушина выполняется с регулируемым усом, см. далее.

О разметке под язык

Разметка языка замка на косяке двери под ответную часть карандашом

Установка проушины начинается с разметки на косяке торца языка замка; к не привязывается все остальное. Обычно язык на косяке отмечают по рискам и промерам, см. рис. справа. Но гораздо точнее это можно сделать иными способами, разными для плоских и круглых замков. В первом («плоском») случае на обрез двери, упирающийся в четверть косяка, временно наклеивают подкладку толщиной ок. 2 мм, это величина эксплуатационного зазора закрытой двери. Простейший способ – сложить бумажку с несколько слоев, послюнить палец, приложить его к бумаге и тут же налепить ее на дверь. Затем на язык замка наносят смываемую краску (можно густо измазать его фломастером). Дверь теперь закрывают до прихлопа, т.е. до упора в четверть, и ключом несколько раз выдвигают язык до упора в косяк. На нем останется отметка, достаточно четкая, чтобы отбить полный контур языка.

Способ разметки центра ответной части круглого замка межкомнатной двери

В случае круглого замка дело снова упрощается. Мазать его язык краской не надо, тем более что он скошенный и в разрезе сложной конфигурации. Но нужно не торопиться в торце двери сверлить отверстие (гнездо) 23 мм под корпус замка. Сверлят отверстие в полотне 50 или 54 мм под розетки, а в торце пока оставляют пионерное диаметром 4 мм. Затем дверь закрывают до прихлопа (без подкладки), со стороны личинки просовывают 4 мм саморез и отмечают им центр языка на косяке. Как это выглядит при открытой двери, для наглядности показано на рис. справа, но на самом деле дверь должна быть закрыта. Кончик самореза уйдет на 1-1,5 мм по ходу открывания двери, что и даст требуемый эксплуатационный зазор.

Монтаж проушины и ловителя

Установка ответной части замка межкомнатной двери после разметки следа языка на косяке двери осуществляется пошагово в след. порядке (см. также рис.):

Установка ответной части замка межкомнатной двери

Замок должен быть полностью собран на месте и надежно закреплен; Проушину переворачивают (она симметрична относительно горизонтальной оси), прикладывают по месту так, чтобы вертикальные оси языка и проушины совпали и размечают ее крепежные отверстия (отмечено стрелками). Регулировочный ус (тоже отмечен стрелкой) не гните и не отламывайте! На этом же шаге выбирается потай глубиной в толщину проушины; Аналогично прикладывают ловитель и рисками от руки отмечают наружный контур его лотка; Отбивают наружный контур лотка ловителя по месту; Насверливают гнездо под ловитель. Делать это пером, как на поз. 5, вообще-то не надо, особенно если косяк из МДФ: сквозная пробоина от направляющего зуба ослабит косяк

Лучше насверлить по углам спиральным сверлом; Стамеской выбирают гнездо ловителя; Ловитель прикладывают уже в рабочем положении; Отмечают его внешний контур; Выбирают потай под ловитель; Ловитель ставят на место; Накрывают его проушиной уже в рабочем положении; Сверлят по месту отверстия под мелкие саморезы, диаметром на 1,5-2 мм меньше штатных; Временно крепят проушину мелкими саморезами; Проверяют ход языка (не заедает ли) и люфт закрытой двери – есть, нет; Тугой ход языка и люфт закрытой двери устраняют, снимая проушину и осторожно подгибая/отгибая ее регулировочный ус; Крепят ответную часть окончательно штатным крепежом

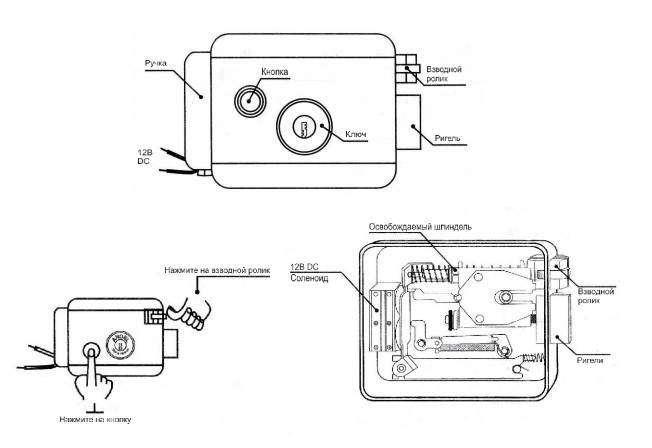

Общий принцип действия электронного замка

В механических запорных устройствах ригель передвигается ключом. Происходит это при совпадении зазубрин на английском ключе с пинами (штифтами) в личинке замка или бородки ключа с сувальдами.

В электронных замках закрытие/открытие дверей производится с помощью электронных ключей. Каждый из них имеет свой уникальный ID-код, который считывается специальным устройством в замке (специалисты называют его «считывателем») и передается в электронное устройство, которое называется «контроллер». Если в памяти контроллера записан полученный код, то замок откроется.

Разблокирование двери происходит с помощью электроэнергии (как правило, это 12V постоянного тока), которая подается на небольшой электродвигатель, блок питания или катушку индуктивности (селеноид) (в отдельных случаях, наоборот, катушка обесточивается).

В первом случае, при использовании электромотора, двигатель передвигает ригель при подаче энергии с помощью редуктора. В этом типе замков могут использоваться мощные засовы — силы электродвигателя хватает на их передвижение. При желании, можно установить несколько ригелей, с моторчиком на каждый с одним блоком управления. Программирование блока позволяет в определенных ситуациях использовать не весь арсенал ригелей, а один или несколько.

Электроблокирующие замки состоят из мощных пружин, блоков питания. При подаче энергии на блокирующее устройство, фиксатор освобождает ригель, в результате чего ручкой его можно втянуть внутрь замка — дверь откроется. Учитывая постоянное воздействие пружин на металл ригеля, он покрывается твердосплавными накладками.

Селеноидные замки работают по тому же принципу, что и втягивающее реле стартера. При подаче электроэнергии, катушка напряжения возбуждается, в результате чего внутри селеноида создается магнитное поле, которое и втягивает ригель.

Есть замки с прямо противоположным действием: на них постоянно подается напряжения, в результате чего селеноид создает магнитное поле на так называемом ферромагнитном ярме, которое держит дверь в закрытом положении.

Для того чтобы ее открыть, на некоторое время необходимо обесточить замок. Такой вариант электронных запирающих устройств идеально подходит для входных дверей подъездов, когда пропадает подача электроэнергии — дверь в автоматическом режиме будет разблокирована. Замки с селеноидом долговечны, работают молниеносно.

Наличие потайного замка

Довольно часто можно встретить такой вариант, когда на дверном полотне калитки отсутствует, и отверстие для ключа и какой либо другой механизм, при помощи которого можно было бы его открыть, то в тоже время дверь является запертой изнутри. Если же внимательно присмотреться, то можно увидеть, то, что с обратной стороны попросту была установлена задвижка. Но если он установлен внутри, а наружных элементов для открытия нет, то, как же с ним работать снаружи? Если подробно в этом не разобраться, то вопрос непонятен. А всё дело в том, что на самом полотне имеется своего рода шестиугольная шляпка. Её нужно провернуть с помощью индивидуального ключа. А со стороны двора располагается рейка, которая именно при закрытии или же открытии вращает основное устройство. Сделать такую конструкцию довольно просто.

Хвостик заготовленного болта делается плоским и на его основание прикрепляется задвижка, в которой и производится прорезь под эту заточку.

Сама схема сбора данной конструкции выглядит следующим образом:

• просверливается отверстие для болта, который имеет резьбу;
• при помощи сверла с большим диаметром производится углубление для самой головки болта таким образом, что он идеально заходил в углубление;
• с обратной стороны следует закрепить две шайбы на болте и прижать таким образом, чтобы головка болта стала «невидимой»;
• на заготовку нужно поместить задвижку и прижать её к полотну при помощи гаек.

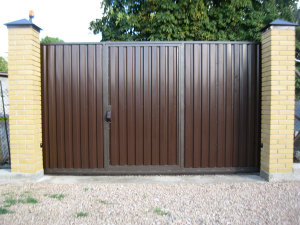

Затвор для калитки из профнастила

Следует не забывать, что все механические засовы, в отличие от ручных закрывающих устройств, подразумевают наличие ключей. Поэтому можно не переживать по поводу их потери, поскольку всегда можно запереть ворота либо калитку ручным механизмом.

В продаже есть несколько основных разновидностей таких закрывающих устройств:

1. Вертикальные задвижки.
2. Горизонтальные накладные задвижки.
3. Винтовые задвижки.
4. Накладные сдвижные запоры.
5. Поворотные пазовые конструкции.
6. Реечный ригельный механизм.
7. Врезная конструкция.
8. Защелки с креплением на основе пружины.
9. Кодовый замок.
10. Электромагнитный замок.
11. Электромеханический замок.

Защелка на калитку из профнастила может отличаться направлением запирания и принципом работы механизма.

Как поставить кодовый замок на калитку

Пример монтажа на калитку, изготовленную из профнастила. Требуемые материалы:

• защитный элемент для конструкции;
• непосредственно корпус замка;
• «ползунки»;
• устройство блокировки.

Схема установки и подключения

Перед тем как установить кодовый замок на калитку, следует внимательно изучить алгоритм работы и иметь определенный набор инструментов. Для установки на входные двери из профлиста потребуются следующие приспособления:

• электрическая дрель;
• шуруповерт;
• шлифовальная машина;
• рулетка;
• набор ключей;
• набор надфилей.

Этот набор инструментов является универсальным. Он подойдет для монтажа почти всех разновидностей запорных конструкций.

Схема установки изделия с домофоном

Выбор подходящего устройства

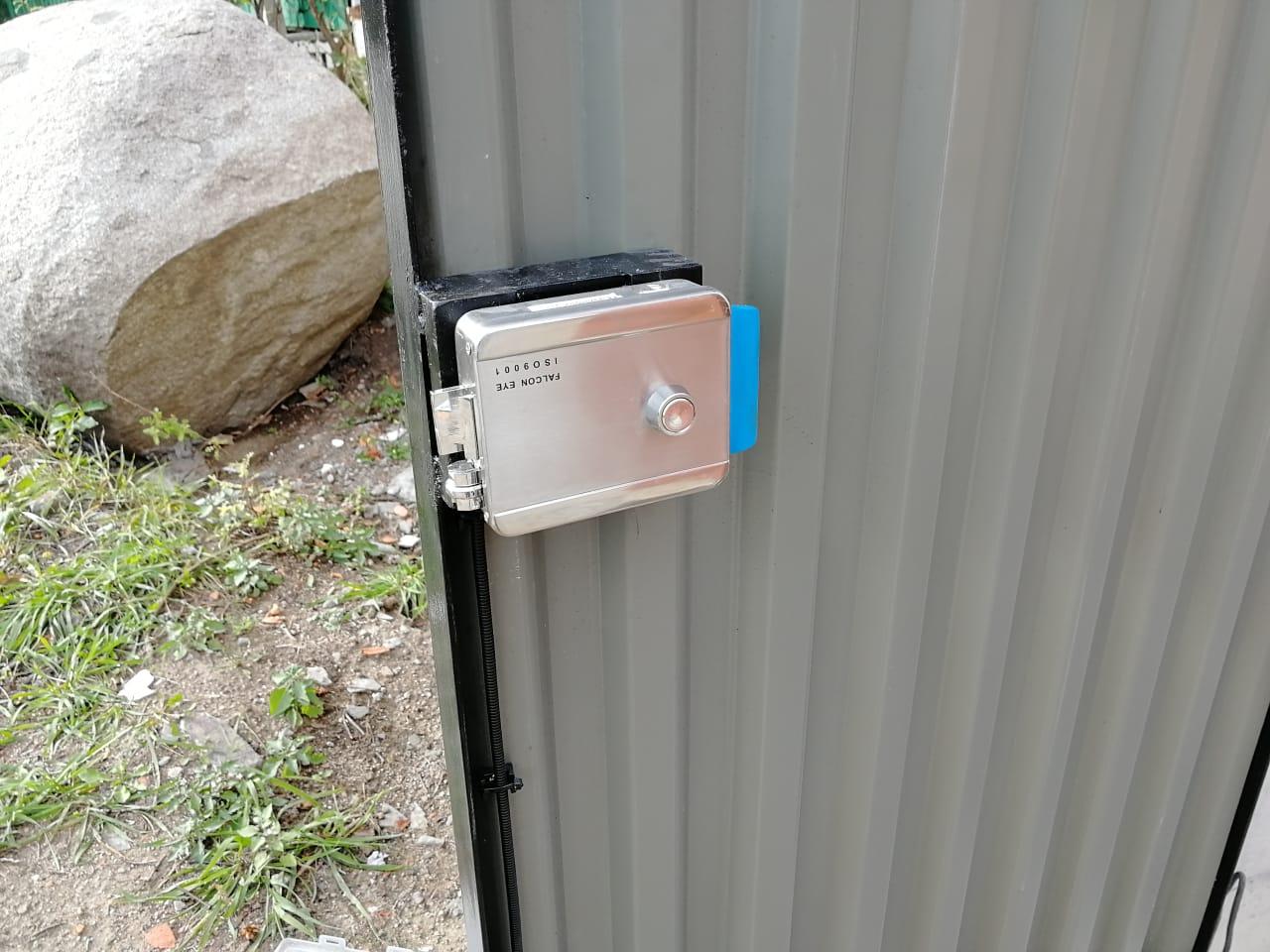

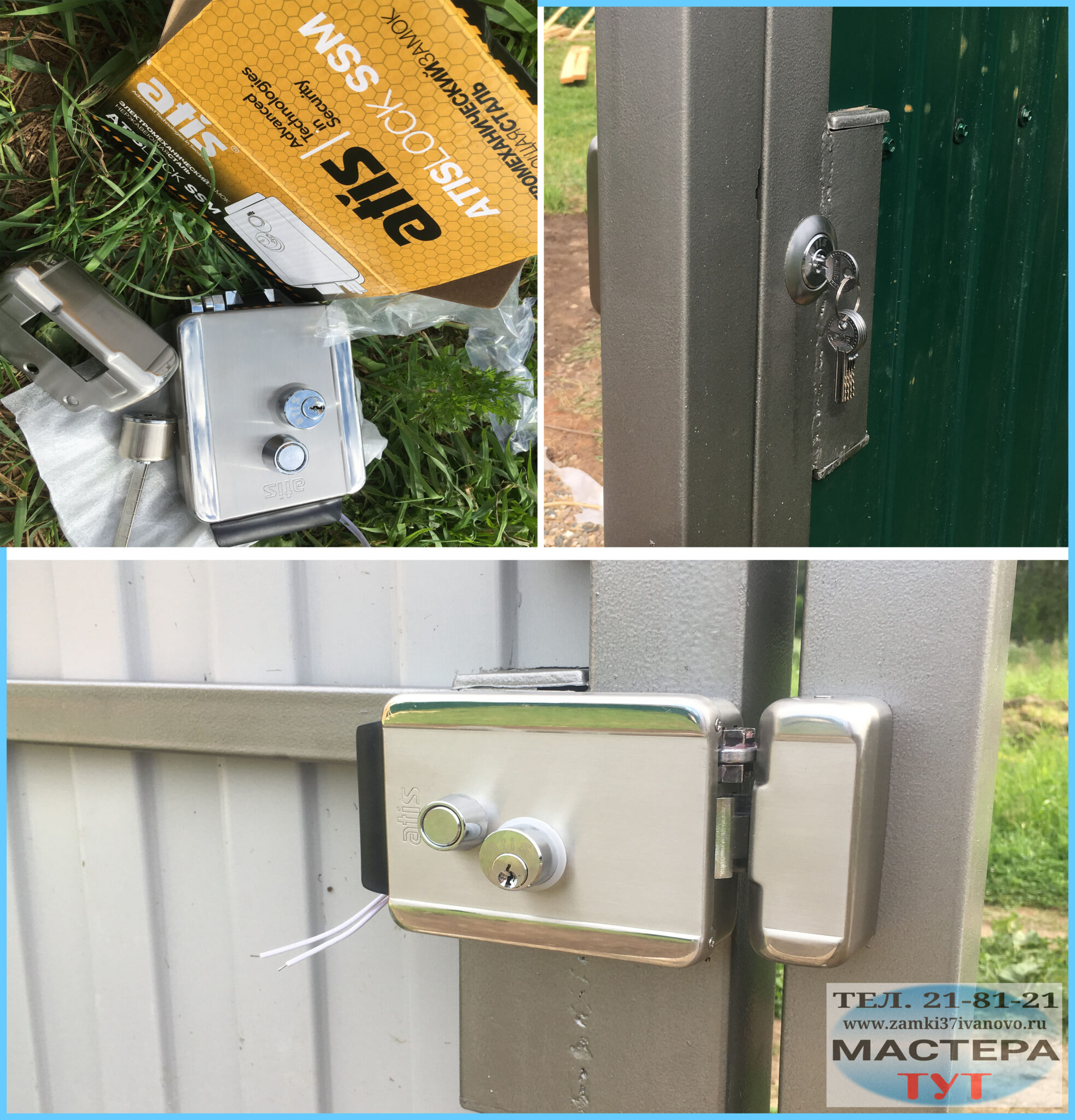

Электромеханическое устройство на калитке с защитной крышкой

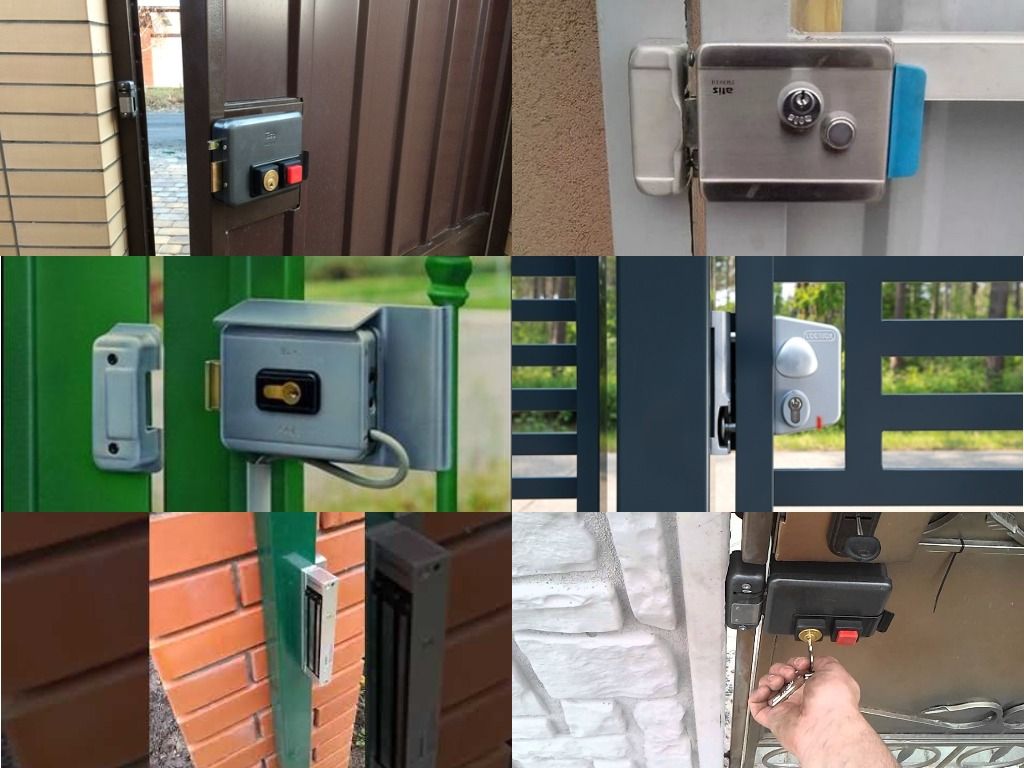

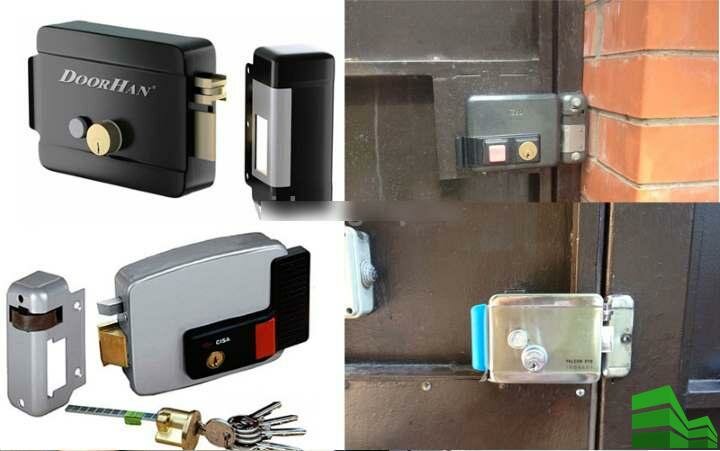

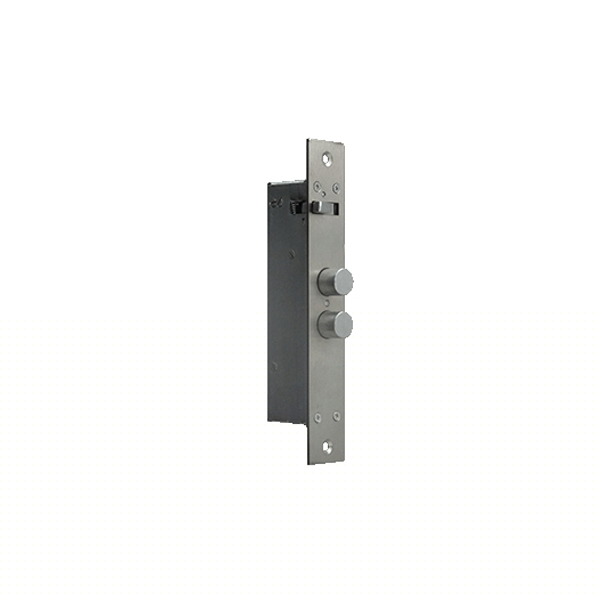

Большой популярностью пользуются накладные замки, так как их установка проста и возможна на калитки практически из любого материала. Врезные же замки устанавливаются только в те полотна, где предусмотрено место для врезания.

Кроме того, что выбирая замок, следует учитывать толщину материала тех элементов калитки, на которые будет устанавливаться замок, есть еще некоторые особенности конструкций, влияющие на выбор запирающего устройства:

обязательно следует обращать внимание на сторону открывания, так как замок можно подобрать как правосторонний, так и левосторонний;
еще один важный фактор – открывание калитки внутрь двора или наружу, в этом случае тоже подбирается определенная модификация замка;

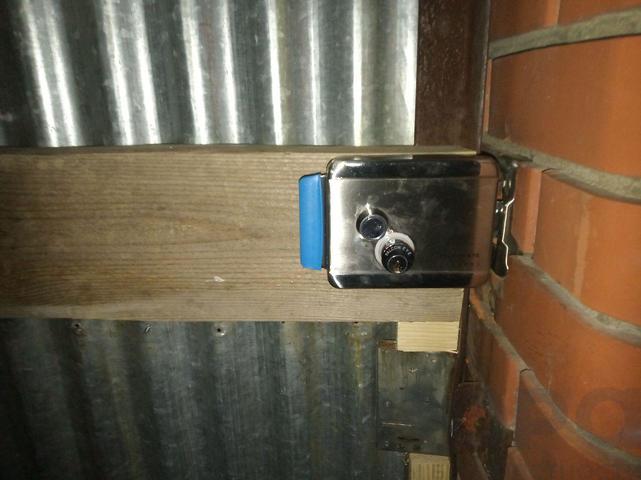

качество металла цилиндра замка имеет непосредственное влияние на долговечность устройства. Если установка замка в помещении не требует претензионного отношения к выбору материала, то корпусы замков для установки на улице должны быть изготовлены из нержавеющей стали или из металла, покрытого защитными средствами.. Цилиндр устройства помещается на наружной стороне, это позволяет открывать калитку механическим путем при отсутствии электроэнергии

Внутри также находится механический элемент, позволяющий принудительно открывать створку

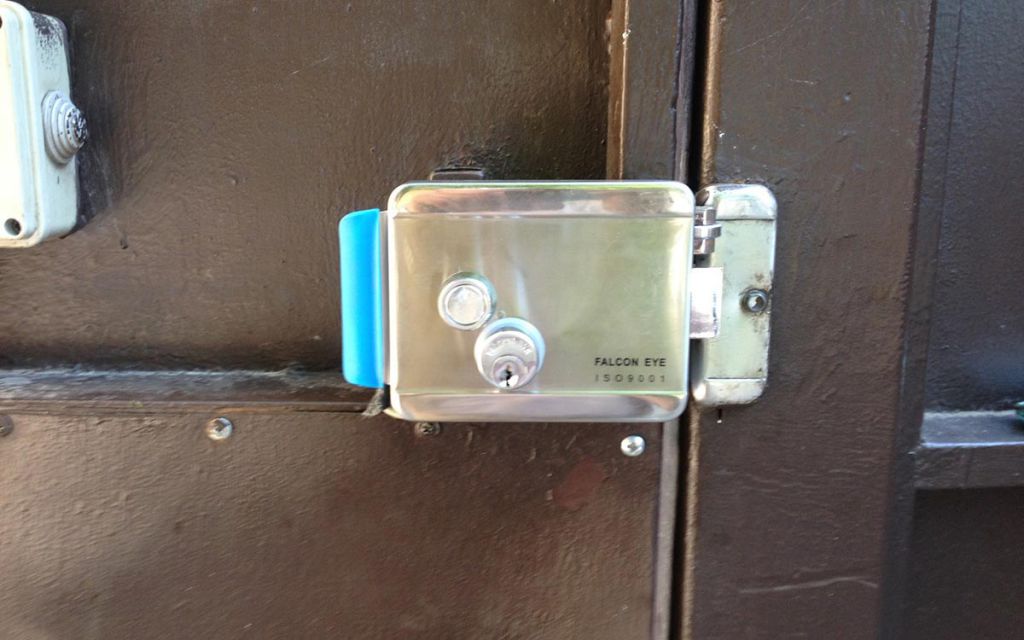

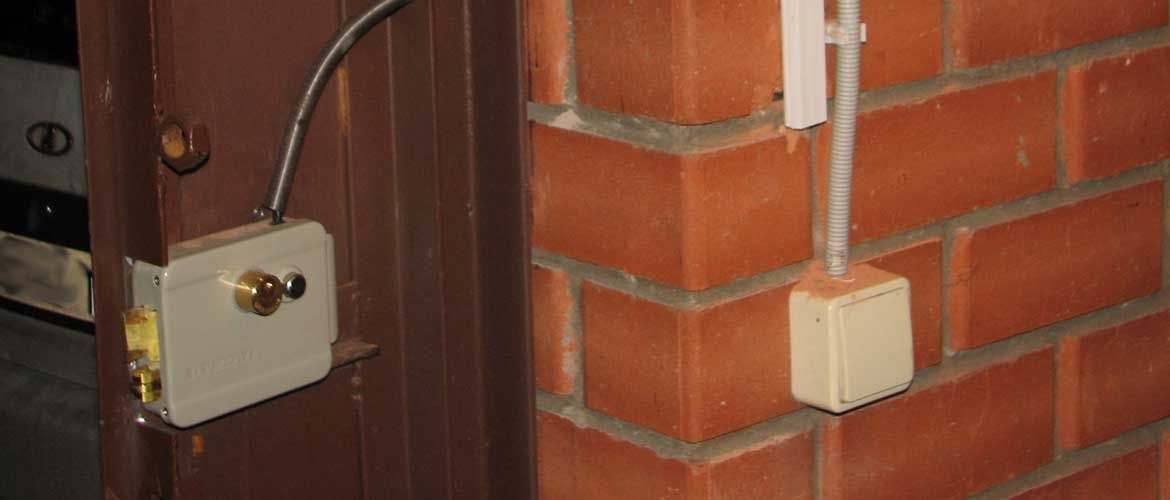

Цилиндр устройства помещается на наружной стороне, это позволяет открывать калитку механическим путем при отсутствии электроэнергии. Внутри также находится механический элемент, позволяющий принудительно открывать створку.

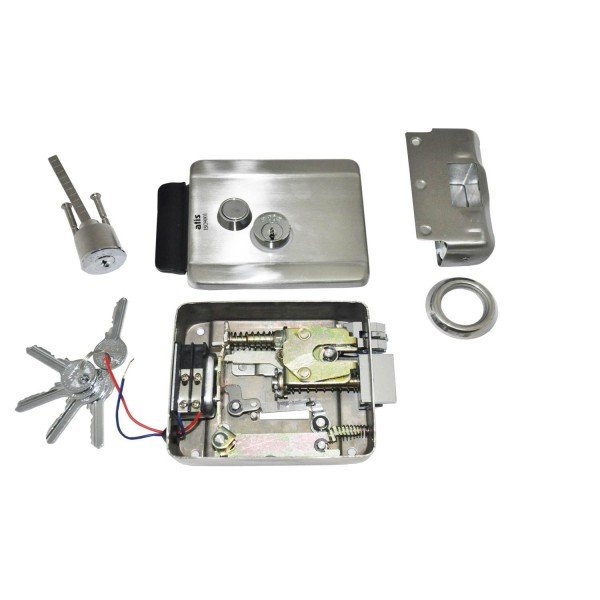

В современных моделях замков предусмотрены дополнительные засовы. Это ригели трехточечного запирания, благодаря которым створка надежно закрывается. Кроме различий по расположению, электронные замки отличаются и принципом действия блокировки засова, это может быть:

• электрозащелки;
• электроблокирующий механический засов;
• соленоидные или моторные засовы.

Во всех типах устройств напряжение подается в момент открывания конструкции. Процесс втягивания защелки можно осуществить как магнитной картой, так и ключом.

Моторный замок оснащен небольшим двигателем. Некоторые модели такого вида замков оснащены несколькими ригелями. В дневное время можно использовать только защелку, а на ночь можно задействовать все ригели. Единственным отличием в эксплуатации устройств моторного типа является задержка при открывании.

Соленоидные электромеханические замки движут ригель с помощью магнитных полей. Этот вид устройств чаще применяется в таких конструкциях, как секционные ворота с калиткой. Недостатком устройств является обязательное присутствие электричества.

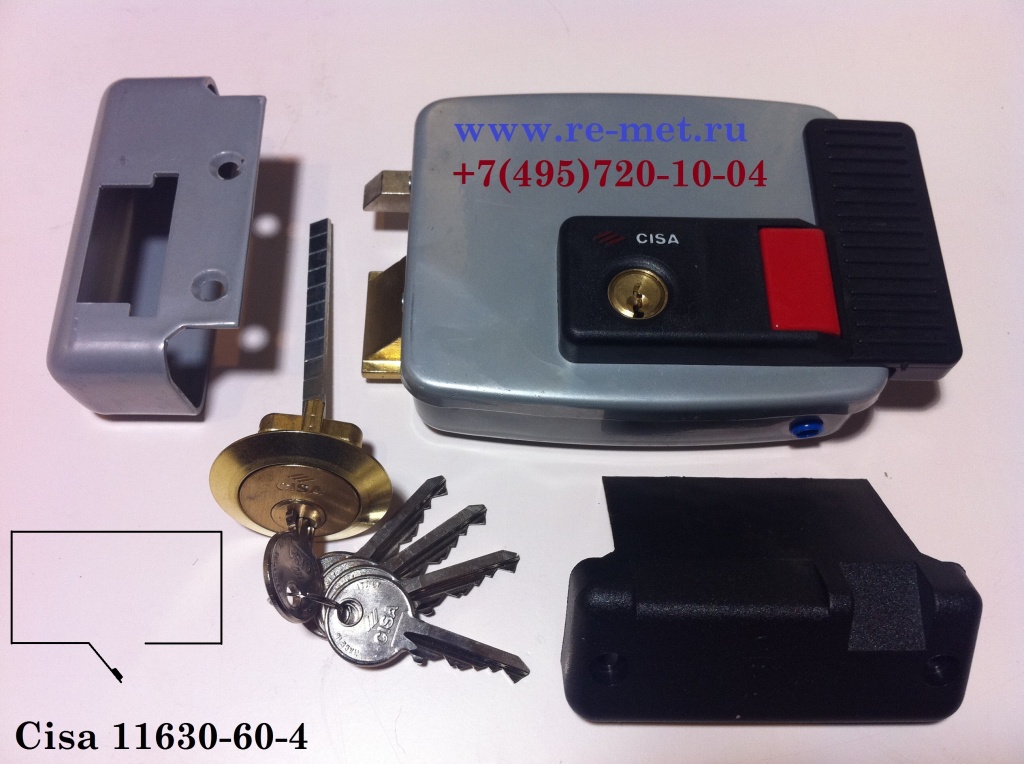

Электрозащелки работают по принципу деблокировки фиксатора во время подачи напряжения. Устройство удобно тем, что защелку можно открывать поворотом ручки.

Эксплуатация

Минимум дважды в год замок необходимо чистить

Повседневная эксплуатация не представляет сложности

Важно следить за работой механизмов и при проявлении неисправности проводить несложные манипуляции

Раз в 2–3 месяца или по необходимости проводить чистку механизмов и их смазку. Сигналом о неисправности служат скрипы или повышенные усилия, необходимые для открывания/закрывания.

После оттепели, если прогноз обещает ночные заморозки, желательно заполнить скважину жидкой смазкой, пригодной для работы при отрицательных температурах. Альтернативный вариант при резком снижении температуры – несколько раз открыть/закрыть замок, чтобы исключить образование наледи.

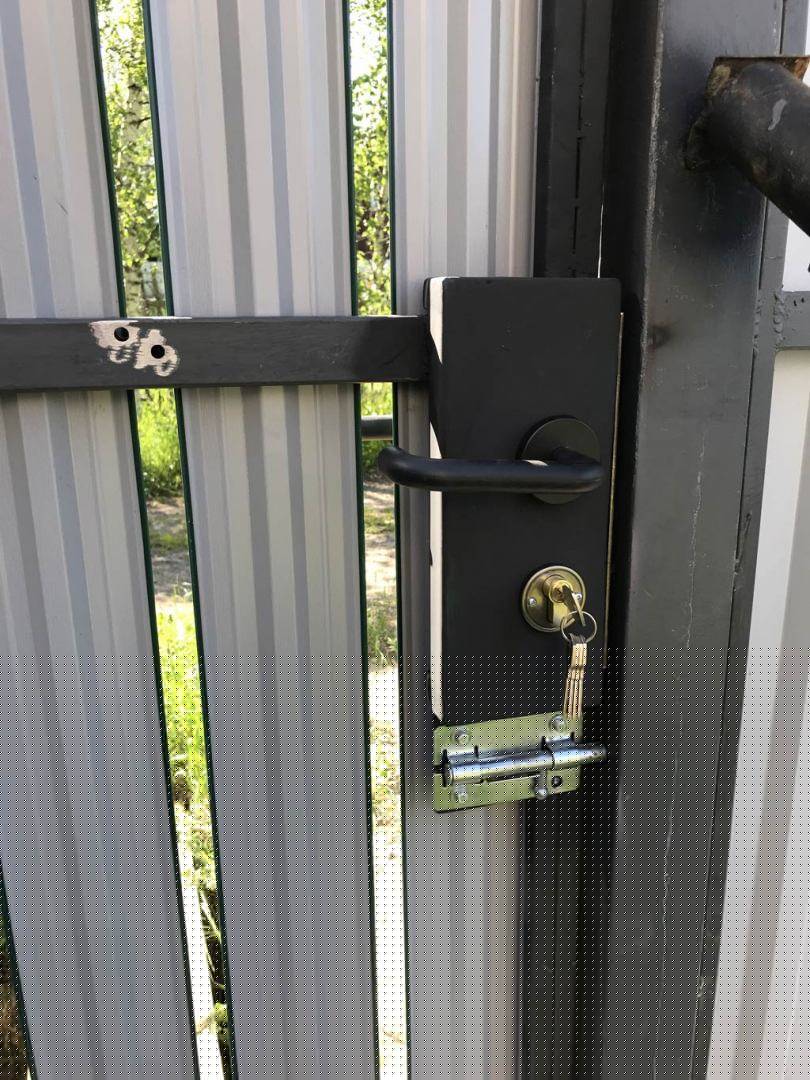

Установка врезных запоров на калитку из металлопрофиля – посильная задача для домашнего мастера. Понадобится минимум инструментов и навыков. Правильно выбранный замок аккуратность в работе, своевременное обслуживание — залог долгой и безотказной работы механизма.
