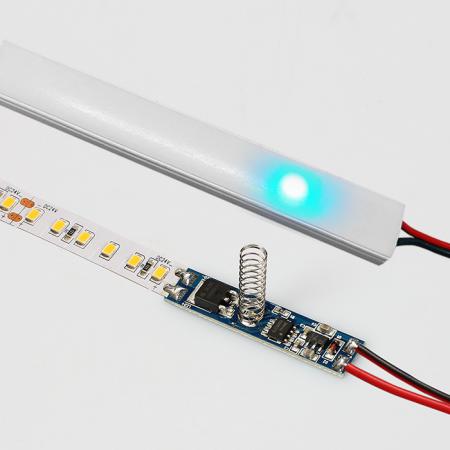

Как самостоятельно сделать диммер для регулировки лед подсветки

Что такое диммер и где он применяется?

Диммер (от англ. dim – тусклый, матовый), а также светорегулятор или вариатор – это многофункциональное электронное устройство, позволяющее изменять электрическую мощность осветительных приборов. В первых регуляторах управление освещением выполнялось механическим способом, и предназначались они только для изменения яркости. Однако современные вариаторы оснащаются микросхемами и их функции значительно расширились. Теперь с помощью диммеров можно:

• менять интенсивность освещения;
• плавно включать или отключать осветительные приборы;
• автоматически отключать освещение;
• управлять освещением электронным, дистанционным и акустическим способом.

И это только основные области применения регуляторов, а на самом деле их намного больше.

Как сильно отличается современный диммер от своего пра-пра-прадедушки

Светорегуляторы могут монтироваться как по отдельности, так и группами, и использоваться для управления одним или несколькими осветительными приборами. Использование диммера для ламп накаливания позволяет выбрать наиболее комфортную степень свечения, тем более что для помещений, в зависимости от их типа и назначения, предъявляются разные требования по освещению.

Диммер своими руками

Приветствую тебя мой дорогой читатель. Сегодня мы будем собирать диммер своими руками. По-другому он называется регулятор мощности переменного тока. Куда мы его можем «запихать» или где его можем применить? Везде и хоть куда!

Дело в том, что диммер может найти широкое применение, как в хозяйстве, так и в вашей мастерской. Регулировать мощность с помощью него можно на электронагревателе водяного бака или самогонного аппарата, а также в самодельном инкубаторе или вулканизаторе для заклеивания проколотых автомобильных камер.

Отдельное слово хочу сказать про применение данной конструкции в мастерской. Диммером можно плавно регулировать температуру нагрева паяльника, скорость вращения дрели или болгарки, а также просто для регулирования яркости ламп накаливания.

Теперь можно сделать вывод, что диммер является бесценным устройством в хозяйственной деятельности и мастерской.

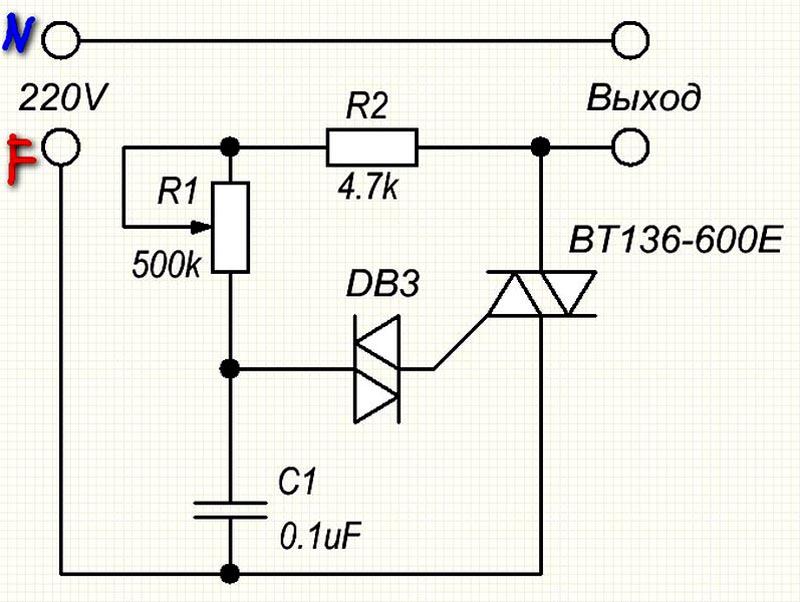

Схема диммера (регулятора мощности)

Основным регулирующим элементом является симистор он же триак BTA06-600. Его можно заменить на практически любой аналог из серии BTA, например BTA12-60, BTA24-600 или другой. Пересчет номиналов элементов при этом производить не нужно.

Первые цифры маркировки означают максимальный ток в открытом состоянии. Максимальное обратное напряжение определяется второй группой цифр. Таким образом, BTA06-600 это триак с током 6А и напряжением 600В, которого хватит для регулировки нагрузки мощностью 800Вт. При выборе симистора рекомендую брать запас по току. Обычно я беру двукратный запас. На цене это отражается незначительно, а надежность конструкции повышается заметно, да и душа спокойна.

Резистор R1 должен быть мощностью 0.25Вт, даже при использовании диммера на 3кВт резистор будет холодным. Также нет особых требований для переменного резистора, берем любой. Конденсатор C1 пленочный, напряжением 400В. Предохранитель выбирается в зависимости от тока нагрузки.

Светодиод можно не устанавливать, тогда вместо диода VD1 необходимо установить перемычку.

Предохранитель F1 можно установить на отдельной колодке или на проводе, выведя колпачок его корпуса на заднюю панель диммера.

Работа схемы

При подключении нагрузки симистор VD4 закрыт. В это время начинает протекать ток через предохранитель F1, нагрузку и резисторы R1, R2, заряжая конденсатор C1. Как только на конденсаторе C1 напряжение поднимется выше 32В, откроется динистор VD3 и через него потечет ток, открывая VD4. Последний начинает пропускать через себя ток нагрузки и закрывается он только в тот момент, когда синусоида проходит нулевой потенциал. Далее все повторяется по циклу.

Переменным резистором R2 регулируется скорость зарядки конденсатора C1. Чем дольше он будет заряжаться до порога открытия VD3, тем дольше будет закрыт VD4, а когда он закрыт, происходит отрезание синусоиды на нагрузке.

Несколько слов об охлаждении

К фланцу регулирующего элемента необходимо прикрепить радиатор охлаждения. Не забываем между ними положить слой теплопроводной пасты. Площадь поверхности радиатора нужно подобрать опытным путем.

Из своего опыта скажу, что для регулировки паяльника или лампы накаливания мощностью 80Вт можно обойтись без радиатора. При работе на нагрузку 1кВт (BTA12-600) с площадью радиатора 200см 2 температура последнего достигает 90 0 C при длительности работы 5ч. При пятичасовой работе (BTA24-600) на нагрузку 3кВт я достиг комнатной температуры радиатора, для этого я установил небольшой кулер от процессора ПК, обеспечив его питание от миниатюрного выпрямителя.

Для исключения нагрева силовых дорог печатной платы, при работе на большую мощность (более 1кВт), следует дорожки покрыть толстым слоем олова или пропаять медным проводом.

Сетевые провода и провода нагрузки рекомендуется впаять в плату, чтобы исключить плохой контакт и нагрев клемм.

Меры техники безопасности

Диммер работает при высоком напряжении (220В), поэтому при его работе лучше не трогать инструментом или руками конструкцию. Если кому интересно, то скажу вам, что от фланца симистора током не «бьет», и соответственно от радиатора тоже (проверено).

Проверять работоспособность диммера лучше всего на лампе накаливания мощностью 60-80Вт. Не стоит пробовать подключать светодиодные, энергосберегающие и другие лампы, включающие в себя пусковые устройства и импульсные преобразователи.

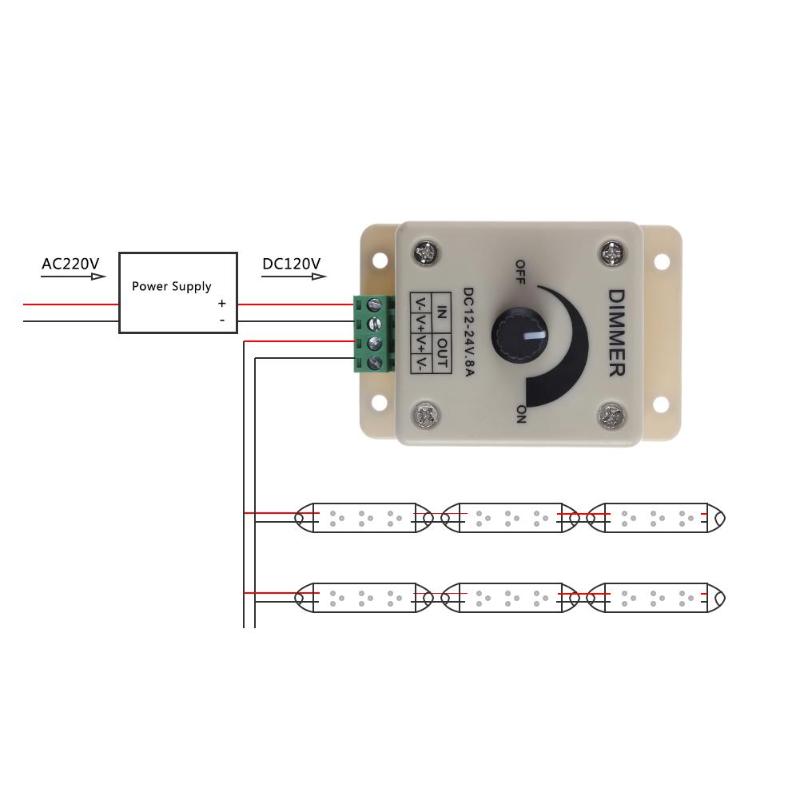

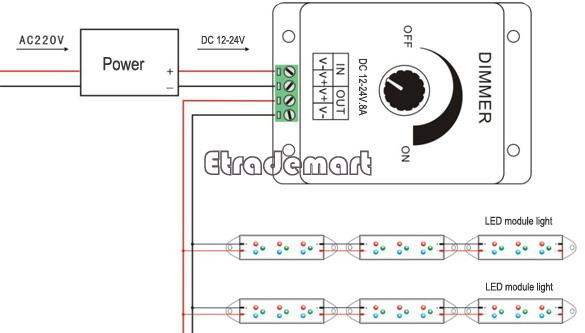

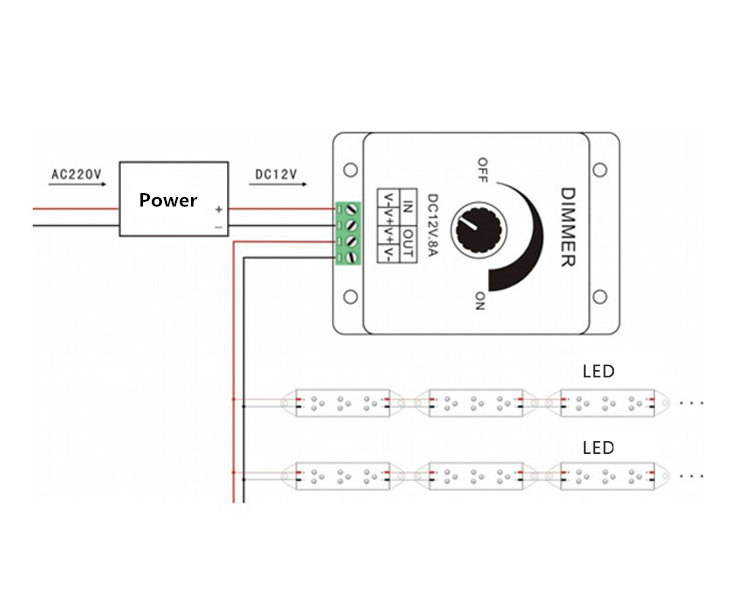

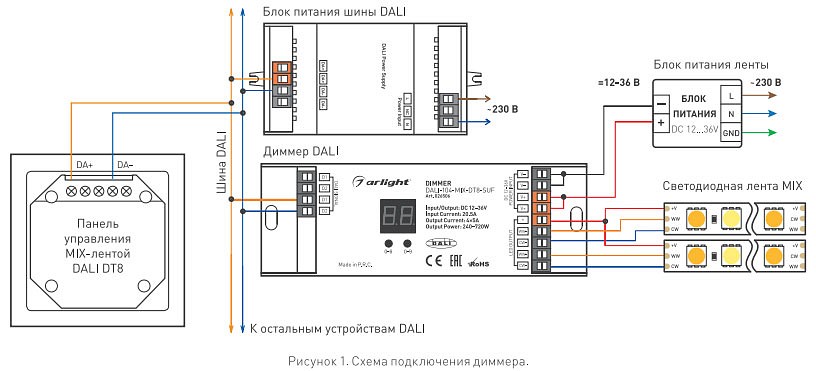

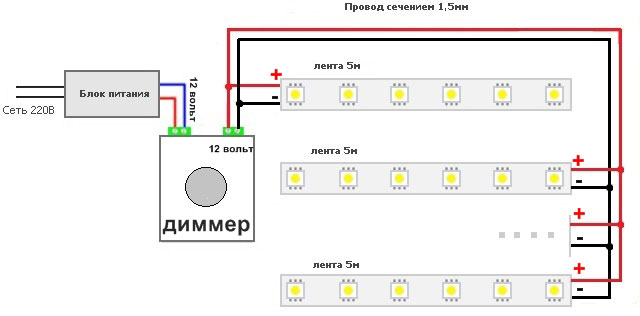

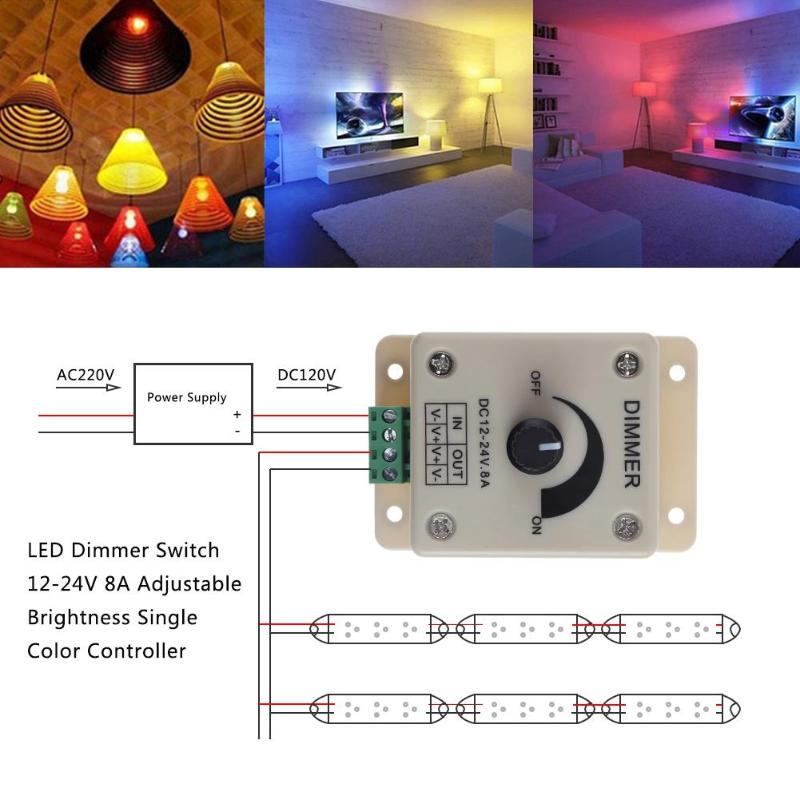

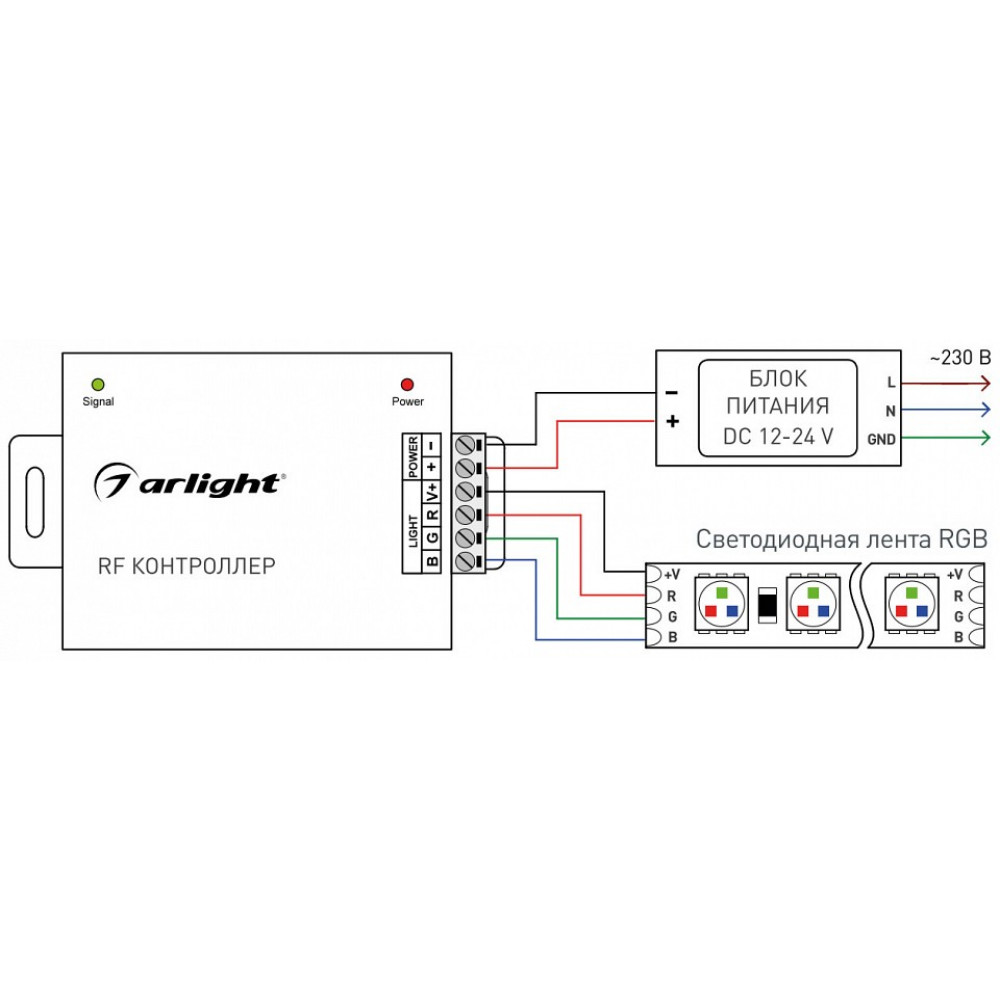

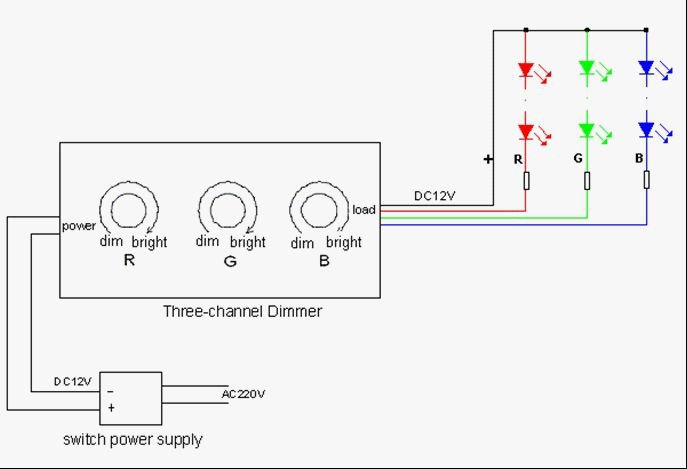

Схема подключения диммера для светодиодных ламп

Подключить светорегулятор вместо обычного выключателя не составляет особой проблемы, и выполнить установку может любой человек более-менее знакомый с электричеством и умеющий держать отвертку. К тому же пошаговая инструкция облегчит задачу. Рассмотрим подключение диммера фирмы Легранд.

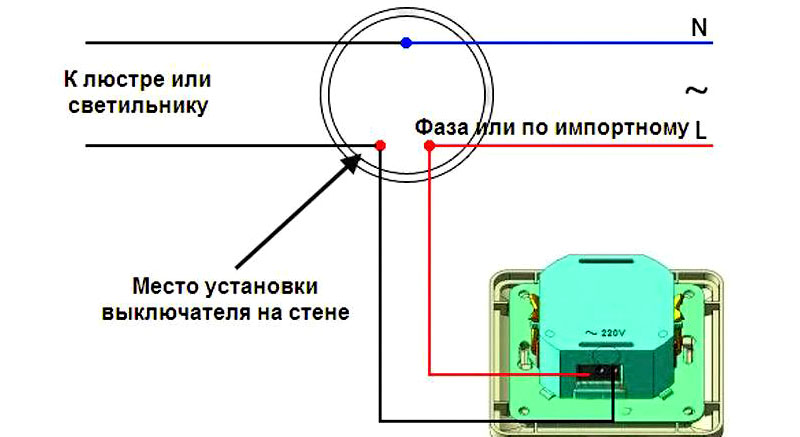

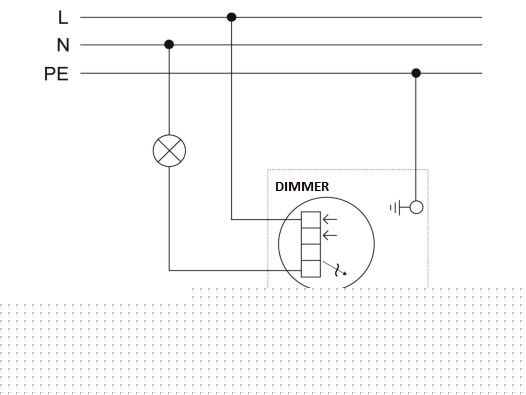

Схема подключение светорегулятора в электроцепь

Фото процесса	Описание этапов
	Для начала необходимо обесточить сеть, предварительно определив при помощи индикатора фазовый провод, разобрать диммер и освободить подрозетник.
	На корпусе видим три разъема: Фаза. На нагрузку. B – для подключения дополнительных выключателей.

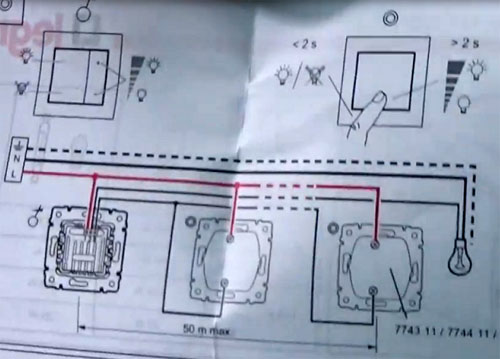

	Значительно облегчает задачу прилагаемая к диммеру схема подключения.

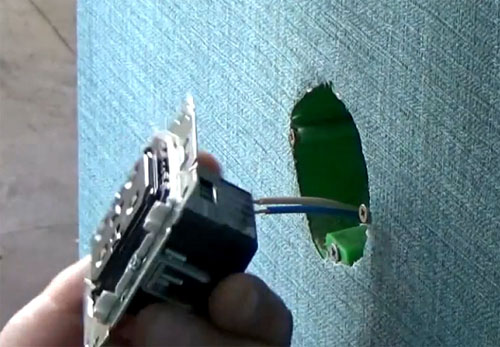

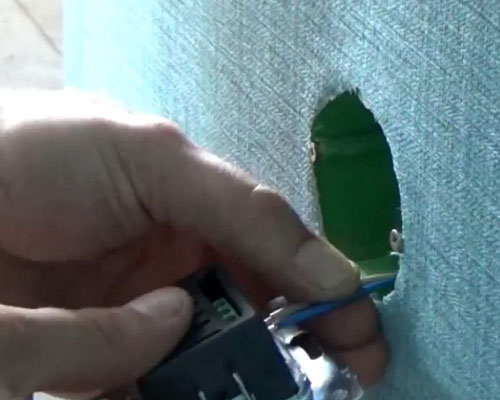

	Отпускаем зажимные винты и вставляем провода в разъемы в соответствии с распиновкой. В данном случае белый провод у нас фаза, а синий уходит на нагрузку.  Хорошо зажать винты (главное не переусердствовать), тем самым обеспечивая надежный контакт.

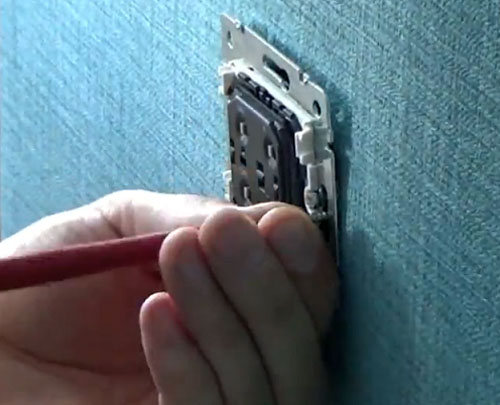

	Вставляем диммер в подрозетник и фиксируем его в коробке при помощи двух саморезов.

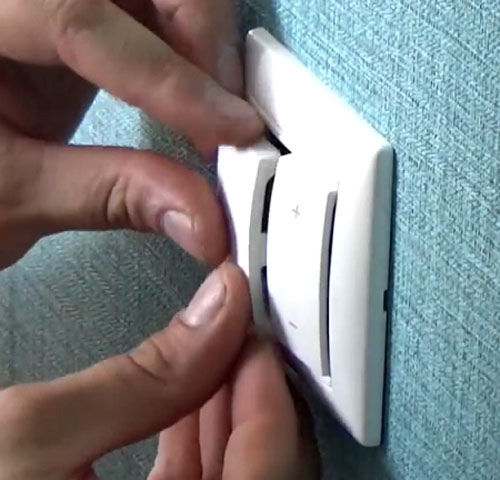

	Устанавливаем декоративную рамку и клавиши. Клавиши устанавливаем в соответствии с инструкцией (широкая включает и выключает свет, а более узкая отвечает за регулировку яркости освещения).

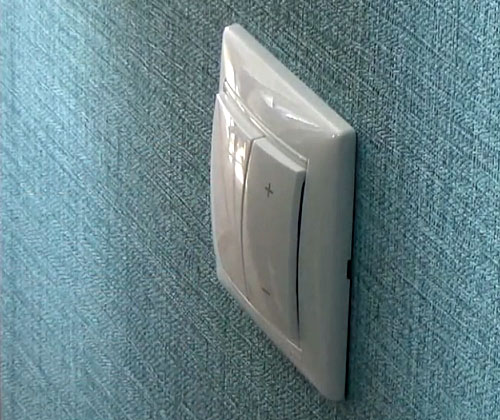

	Проверяем работу светорегулятора и, если все в порядке, наслаждаемся плодами своего труда.

На видео показан пример установки светорегулятора:

Watch this video on YouTube

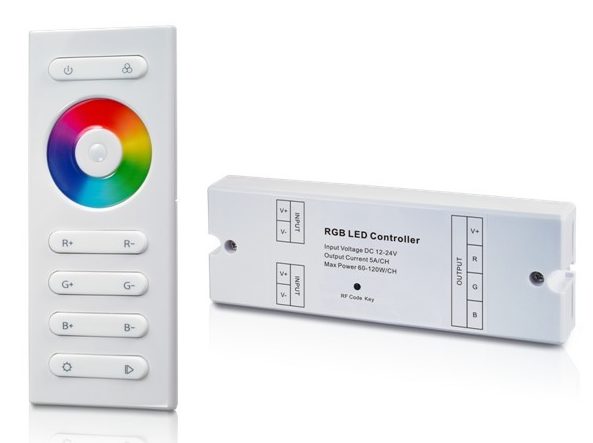

Цифровые

Приборы, регулирующие яркость светодиодных полотен, относящиеся в цифровым, очень комфортны при управлении яркостью всех LED лент.  Цифровые регуляторы обеспечивают более стабильную работу тока и снижают потерю мощности к минимальным показателям. Также использование подобных переключателей не позволяет светодиодам перегреваться таким образом период их эксплуатации значительно увеличивается.

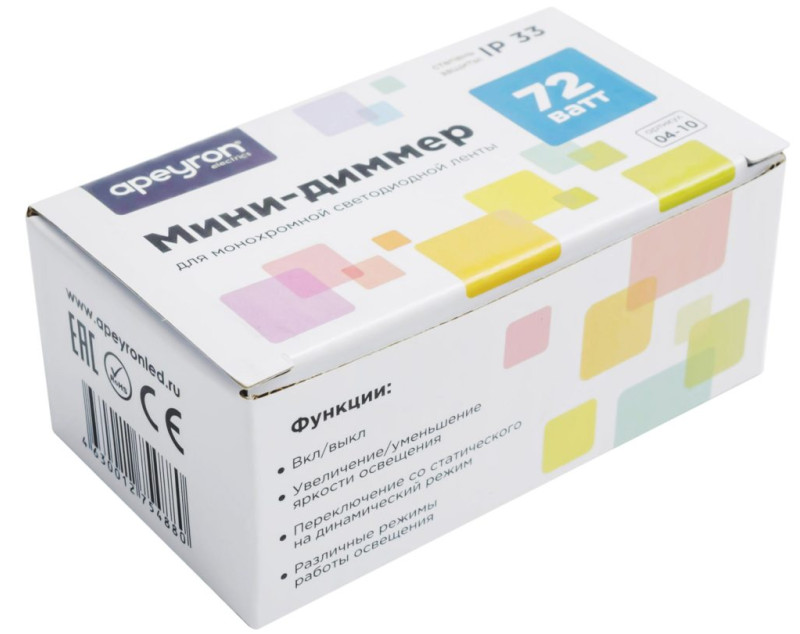

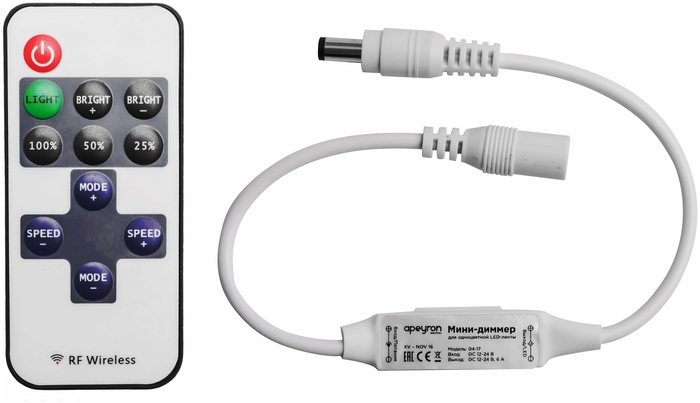

04-10 Мини – диммер 12 В, 72 ВТ, RF

Миниатюрное радиоуправляемое устройство, пользующееся спросом среди потребителей, благодаря ему возможно перевести ленту SMD (монохромную) на несколько режимов работы, их может быть до 25. В комплекте идет дистанционный пульт, позволяющий настраивать регулятор на расстоянии. Устройство работает на расстоянии порядка 50 метров, что очень удобно, также оно отличается от остальных тем, что не требует прямого наведения на сам распределитель для управления функциями. Дает возможность пользователю самостоятельно установить необходимую яркость, включать и выключать питание.

04-10 Мини – диммер 12 В, 72 ВТ, RF
Достоинства:

• относится к категории бюджетных;
• имеет небольшие размеры;
• хорошую комплектацию пульт входит в набор;
• пульт работает без направления на сам блок и на большом расстоянии.

 Недостатки:

• случаются сбои сигнала при приеме с ДУ;
• максимальная мощность 4/8 Вт/м.

ARLIGHT SR- 2839DIM WHITE

Однозонное устройство регулировки яркости диодных лент, к которому прилагается пульт управления с сенсором, также в него встроен контролер мощностью 1-10А. Регулирование яркости происходит от цепи, напряжение которой может быть 12 или 24В.

ARLIGHT SR- 2839DIM WHITE
Достоинства:

• регулировка осуществляется дистанционно;
• легко устанавливается;
• на пульте установлен сенсор;
• отличная комплектация.

 Недостатки:

• высокая цена;
• размеры.

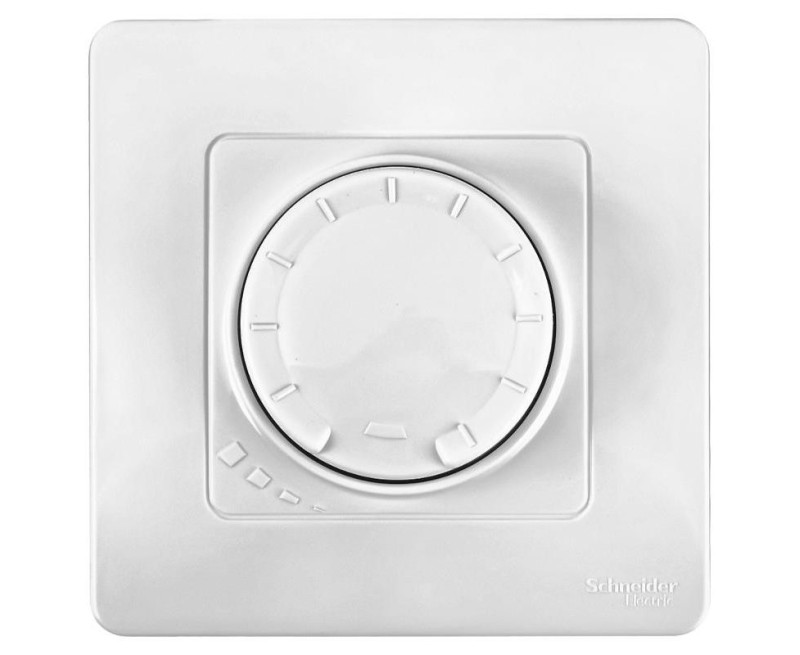

Schneider Electric Blanca BLNSS040011

Светорегулятор этой модели производится французской компанией, занимающейся изготовлением светотехники. Прибор имеет скрытый тип установки и механизм, снабженный специальной накладкой. Оснащен поворотной и нажимной кнопкой, имеет глянцевую поверхность, изготовленную из термопластика. Мощность может достигать 400 В, а напряжение до 220 Вт. Допускается использование совместно с датчиками движения. Встроена функция памяти запоминающая последний уровень освещения.

Schneider Electric Blanca BLNSS040011
Достоинства:

• функциональный;
• может быть установлен скрыто;
• легко устанавливается;
• качественный материал из которого изготавливается;
• небольшие габариты;
• в связи со своими качествами имеет приемлемую цену.

 Недостатки:

• быстро пачкающаяся поверхность;
• тяжело установить минимальный уровень яркости, сначала необходимо установить средний уровень и медленно понижать его.

Аналоговые модели

Устройства, относящиеся к аналоговым, обеспечивают стабильным током работающую цепь. Используя такие приборы возможно избежать большой потери мощности пока работает система освещения. У регуляторов данного типа имеется один значительный не достаток, светодиоды в процессе работы сильно нагреваются, что приводит к быстрому выводу их из строя.

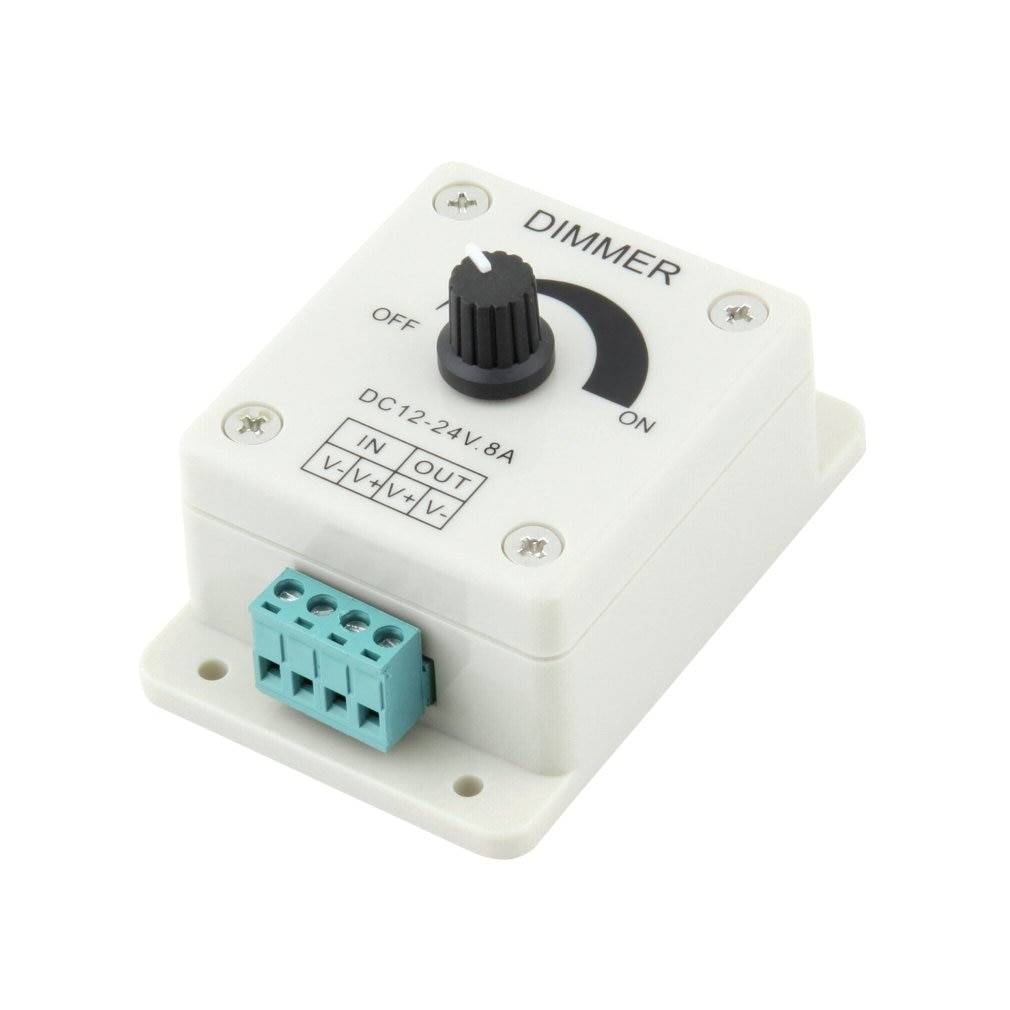

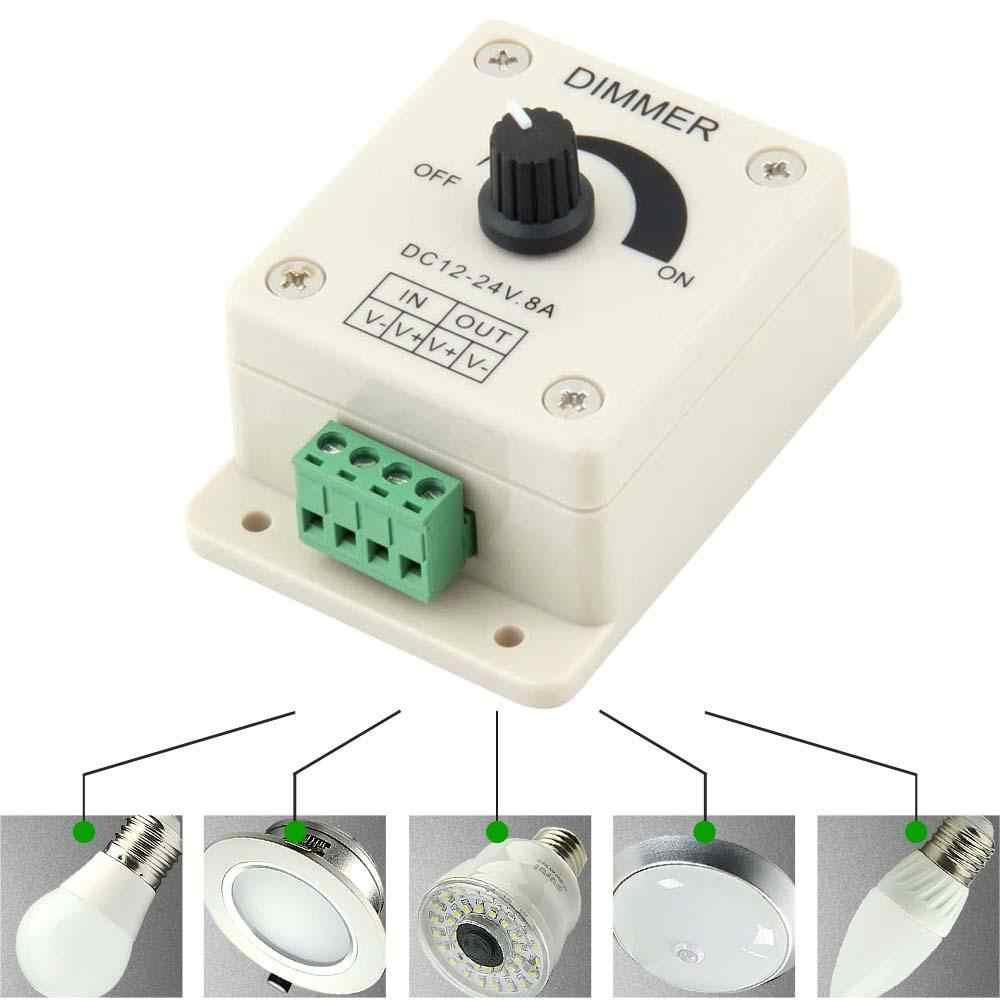

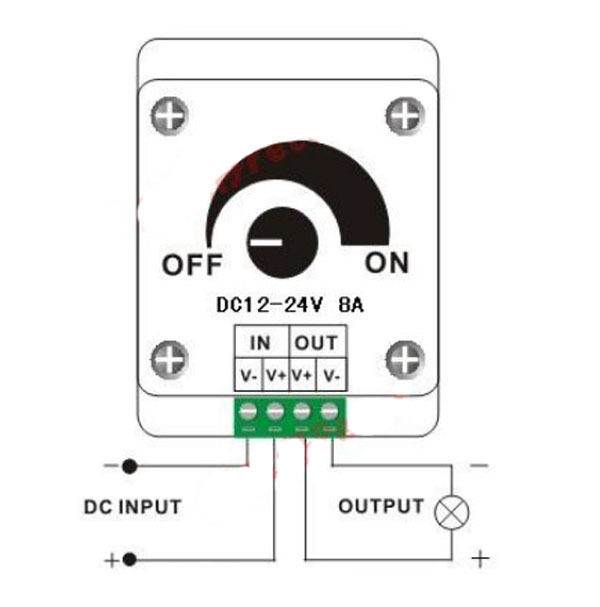

Dimmer аналоговый

Относится к самым бюджетным моделям такого типа, прекрасно подходит для осветительных лент типа LED и ламп, поддерживающих функцию диммирования. Переключатель работает от напряжения 12 или 24 В, а вот максимальная сила тока не должна превышать 8А.

Dimmer аналоговы
Достоинства:

• доступная цена;
• не требует каких-либо усилий при установке;
• выполнен из качественного материала.

Недостатки:

• отсутствуют индикаторы включения, выключения;
• максимальная сила тока 8А;
• тяжело настроить точную яркость.

Arlight VT – S74 – 30 A (12-24 V)

Эта модель светорегулятора прекрасно совмещается со всеми монохромными лентами LED. Прекрасно подходит для управления светильниками питание которых равно 12 или 24 В. Прост в использовании, имеет плавный переключатель ручку и простую графическую маркировку. Благодаря удобному переключателю пользователи могут с легкостью настраивать необходимую яркость диодов. Может выдерживать высокие нагрузки тока (30А), в дополнение оснащен зажимными контактами, а на корпусе размещены специальные световые индикаторы, позволяющие определить в каком рабочем положении он находится.

Arlight VT – S74 – 30 A (12-24 V)
Достоинства:

• изделие относится к качественным;
• очень легко монтируется на поверхность;
• выдерживает высокие нагрузки тока;
• дополнительно оснащен световыми индикаторами;
• имеет компактные размеры.

Недостатки:

• стоимость высока в сравнении с переключателями подобного типа;
• пригоден только для одной зоны;
• монтирование может быть только накладным.

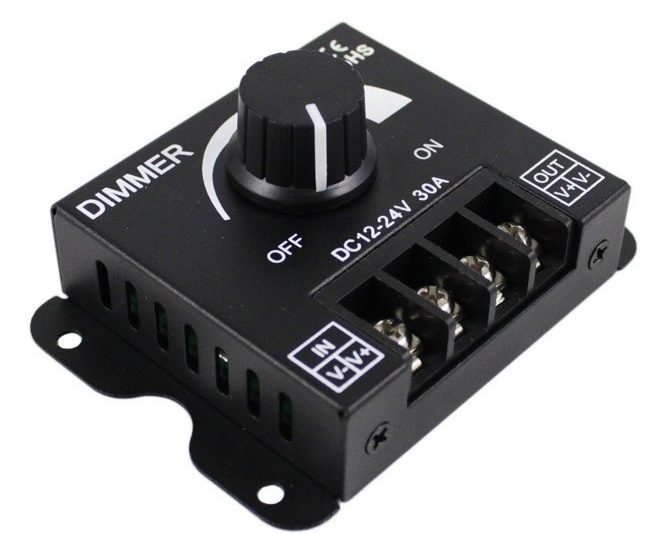

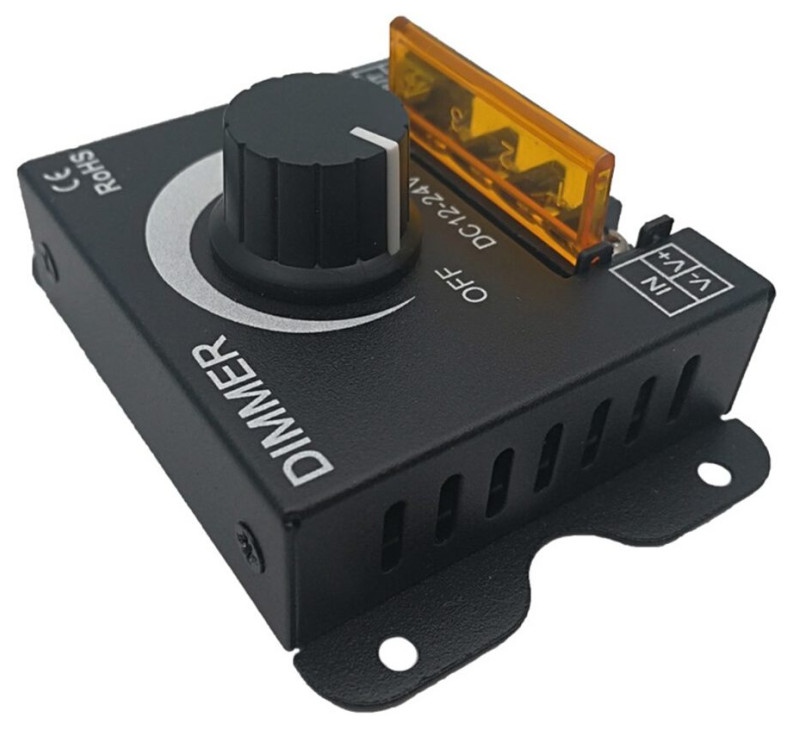

Контроллер – диммер led – dm30-1212-24 B 30 A

Качественна конструкция для ручного управления освещением, работает от напряжения 12, 24В выдерживает нагрузку тока в 30А, а максимальная мощность составляет 360Вт. Но подходит для подключения только к одноцветным LED платам.

Контроллер – диммер led – dm30-1212-24 B 30 A
Достоинства:

• доступная цена;
• качественная сборка;
• высокая мощность;
• выдерживает большую нагрузку (30А);
• прост в управлении.

Недостатки:

• отсутствуют световые индикаторы;
• пригоден для LED — лент.

ШИМ управление

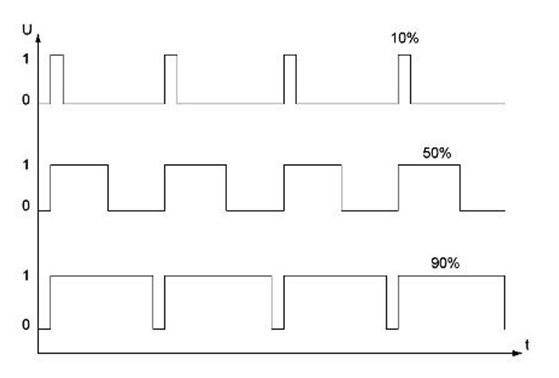

Выходом из, казалось бы, сложной ситуации стало ШИМ управление (широтно-импульсная модуляция). Ток на светодиод подается импульсами. Причем значение его либо ноль, либо номинальное – самое оптимальное для свечения. Получается, что светодиод периодически то загорается, то гаснет. Чем больше время свечении, тем ярче, как нам кажется, светит лампа. Чем меньше время свечения, тем лампочка светит тусклее. В этом и состоит принцип ШИМ.

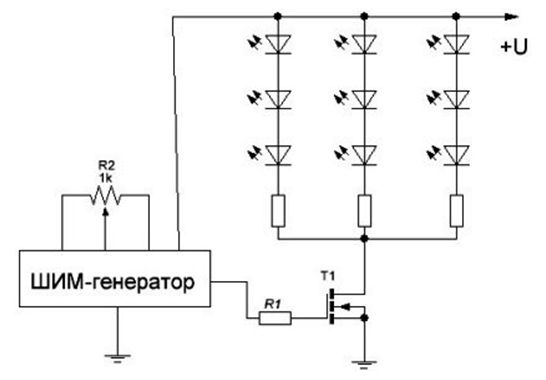

Управлять яркими светодиодами и светодиодными лентами можно непосредственно с помощью мощных МОП-транзисторов или, как их еще называют, MOSFET. Если же требуется управлять одной-двумя маломощными светодиодными лампочками, то в роли ключей используют обычные биполярные транзисторы или подсоединяют светодиоды напрямую к выходам микросхемы.

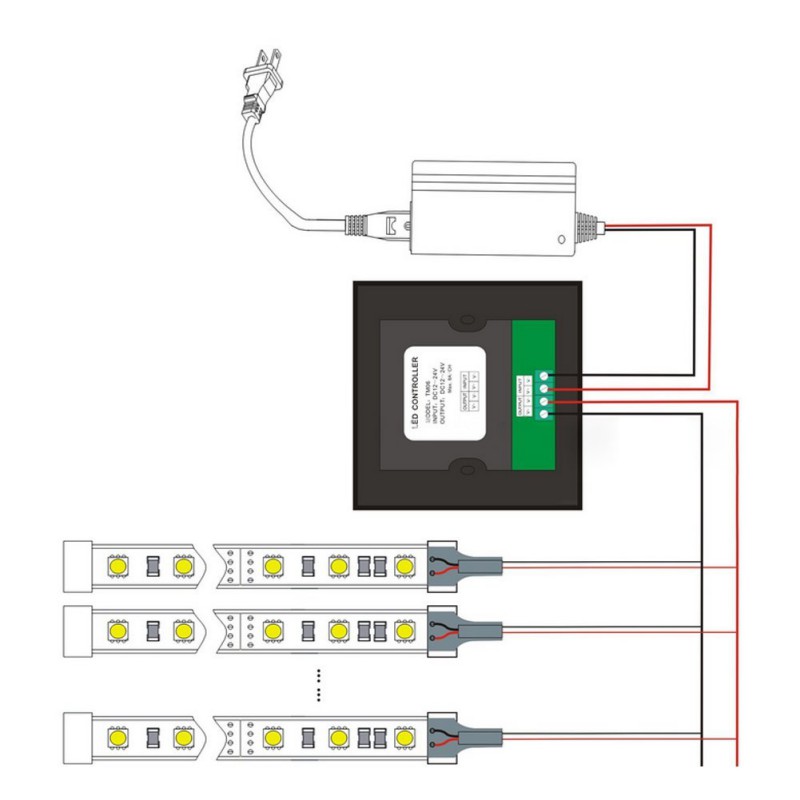

Вращая ручку реостата R2, мы будет регулировать яркость свечения светодиодов. Здесь представлены светодиодные ленты (3 шт.), которые присоединили к одному источнику питания.

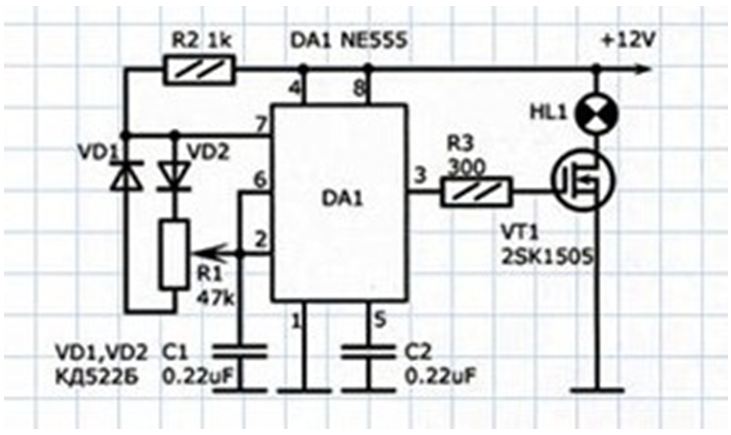

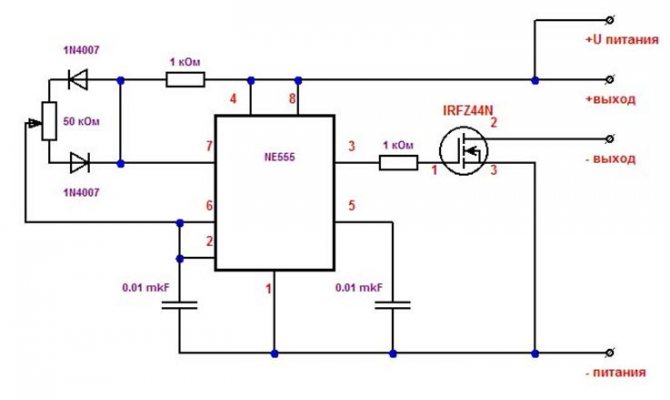

Зная теорию, можно собрать схему ШИМ устройства самостоятельно, не прибегая к готовым стабилизаторам и диммерам. Например, такую, как предлагается на просторах интернета.

NE555 – это и есть генератор импульсов, в котором все временные характеристики стабильны. IRFZ44N – тот самый мощный транзистор, способный управлять нагрузкой высокой мощности. Конденсаторы задают частоту импульсов, а к клеммам «выход» подсоединятся нагрузка.

Поскольку светодиод обладает малой инертностью, то есть, очень быстро загорается и гаснет, то метод ШИМ регулирования является оптимальным для него.

Полезные советы и рекомендации

Для внешнего управления подходят «диммируемые» светодиодные приборы. Соответствующие возможности указаны в сопроводительной документации производителя. Специальными символами обозначают совместимость на корпусе и упаковке.

Чтобы исключить перегрев полупроводникового прибора, надо изучить инструкции производителя. Кроме соответствия по мощности потребления нагрузки, имеет значение и температура в помещении.

«Триак BTA24-600», например, можно применять без специального охлаждения при подключении лампы накаливания до 75 Вт. Если мощность потребления составляет 1000 Вт, полупроводниковый прибор устанавливают на радиаторе с эффективной площадью рассеивания 180 кв.см. В сложных температурных условиях устанавливают кулер.

Как подключить диммер

До начала установки важно определить мощность нужного диммера. Это возможно сделать, когда есть понимание, сколькими приборами будет управлять этот механизм

Сложив мощности всех этих приборов, вы и узнаете, какой должна быть производительность приобретаемого механизма регулировки. Если неправильно рассчитать мощность, то диммер может или не включиться вообще, или включиться, но практически мгновенно перегореть. Узнать мощность светодиодных ламп можно на упаковке, а многие производители указывают ее и на самих лампах.

Нужно также предусмотреть, что в будущем вы можете захотеть добавить количество диммируемых светодиодных ламп. Если же не планируете добавлять осветительных приборов, то лучше всего заложить некоторый запас мощности диммера (20-50%).

Выбирая диммер для нескольких источников освещения, нужно учитывать, что их минимальная мощность 25-40 Вт. И если несколько маломощных ламп вместе не будут составлять указанные значения, то лучше установить для каждой из них свой прибор.

Следующим шагом будет подключение диммера к сети. Это делается путем разрыва цепи питания нужных источников света. В этот разрыв и подключается регулятор яркости.

Обычный механический диммер подключить несложно, он будет работать даже в случае несоблюдения правил полярности.

В электронных диммерах работа строится по другому принципу. Основные их элементы – это полупроводники динистор и симистор, которые могут пропускать ток конкретной величины в две стороны. За счет отсечки фазы и получается плавная подача напряжения на лампу.

Если вы не имеете элементарных знаний физики или у вас сложная схема подключения и установки диммера, то лучше не заниматься самодеятельностью и обратиться к профессионалам.

Что такое диммирование

Диммирование  (от английского dim – затемнять) – это изменение яркости освещения. Соответственно, диммер – это светорегулятор, то есть электронное устройство, позволяющее плавно изменять яркость свечения осветительного прибора. Примерами простейших диммеров могут служить реостат и автотрансформатор, изменяющие величину напряжения на нагрузке.

Сегодня существует множество разновидностей высокоэффективных и компактных электронных диммеров, работающих по разным принципам. Но задача у всех одна: изменять выделяемую на нагрузке (в нашем случае на светодиодной ленте) мощность и силу создаваемого ею светового потока (яркость). Поскольку нас интересуют диммеры для светодиодных лент, остановимся на их разновидностях.

Устройство и виды

Сегодня в продаже можно встретить большое количество светорегуляторов для различных осветительных приборов. Одним из самых недорогих и простых по принципу действия является приспособление, управляющее яркостью свечения ламп накаливания. Всё дело в том, что лампа представляет собой простейшее осветительное устройство.

В лампе накаливания используются свойства определённого типа материала излучать свет при нагреве. Для того чтобы это излучение было видно, температура тела должна превышать 570 °C (красный спектр). Нагрев вещества достигается путём пропускания через него тока. Поэтому в качестве источника излучения должен использоваться тугоплавкий проводник, сопротивление которого току позволит преобразовать электрическую энергию в световую. Всеми этими качествами обладает вольфрам, который и используется в качестве нити накала.

Рабочая температура вольфрама достигает 2000-2800 °C, из-за чего спектр свечения лампы сдвинут в жёлтый цвет. При таких температурах вольфрам окисляется, поэтому для избегания процесса окисления нить помещается в вакуумированную колбу, которая заполняется инертным газом. В качестве газа используется азот, аргон или криптон.

Принцип действия светорегулятора для ламп накаливания построен на изменении степени нагрева вольфрамовой нити в колбе. Достигается это путём регулирования силы тока, проходящей через прибор света. Такие регуляторы называются диммерами. Различные их виды можно встретить в специализированных торговых точках по продаже светового оборудования, но при желании можно изготовить диммер и своими руками. Его несложная конструкция позволяет собрать и подключить устройство самостоятельно

даже людям, которые не имеют специальных технических знаний.

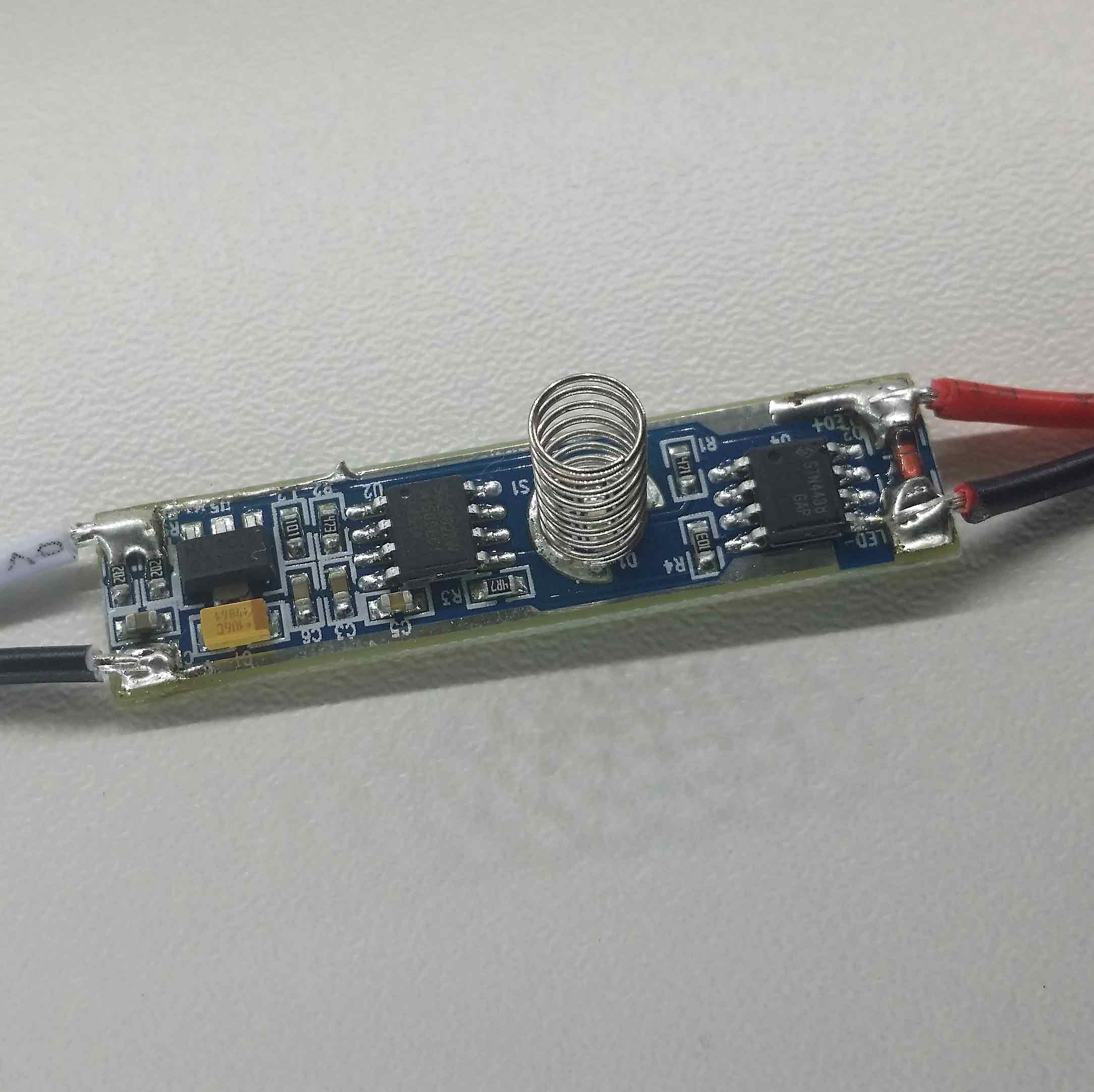

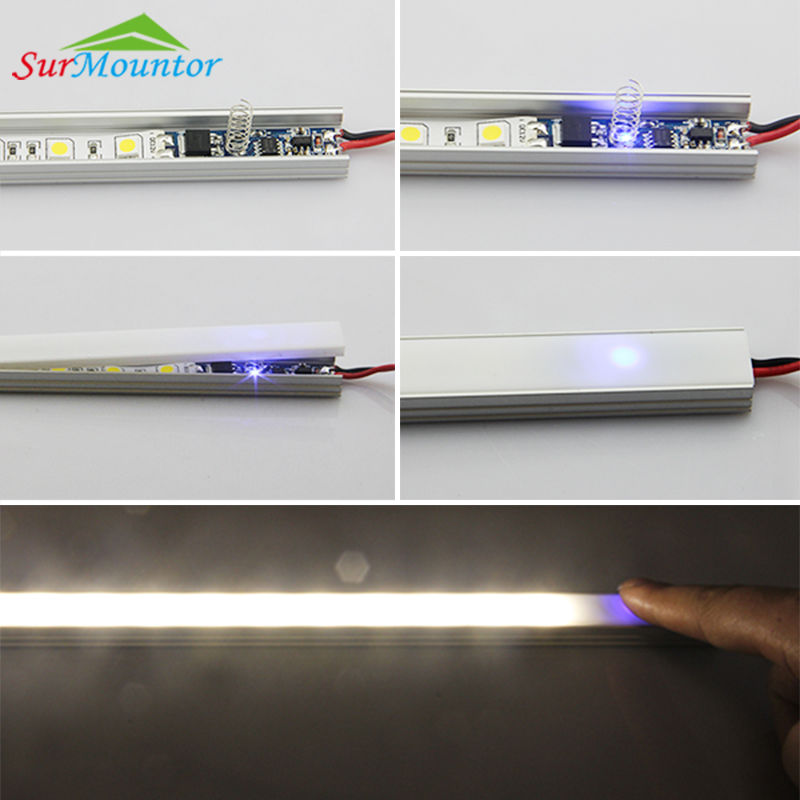

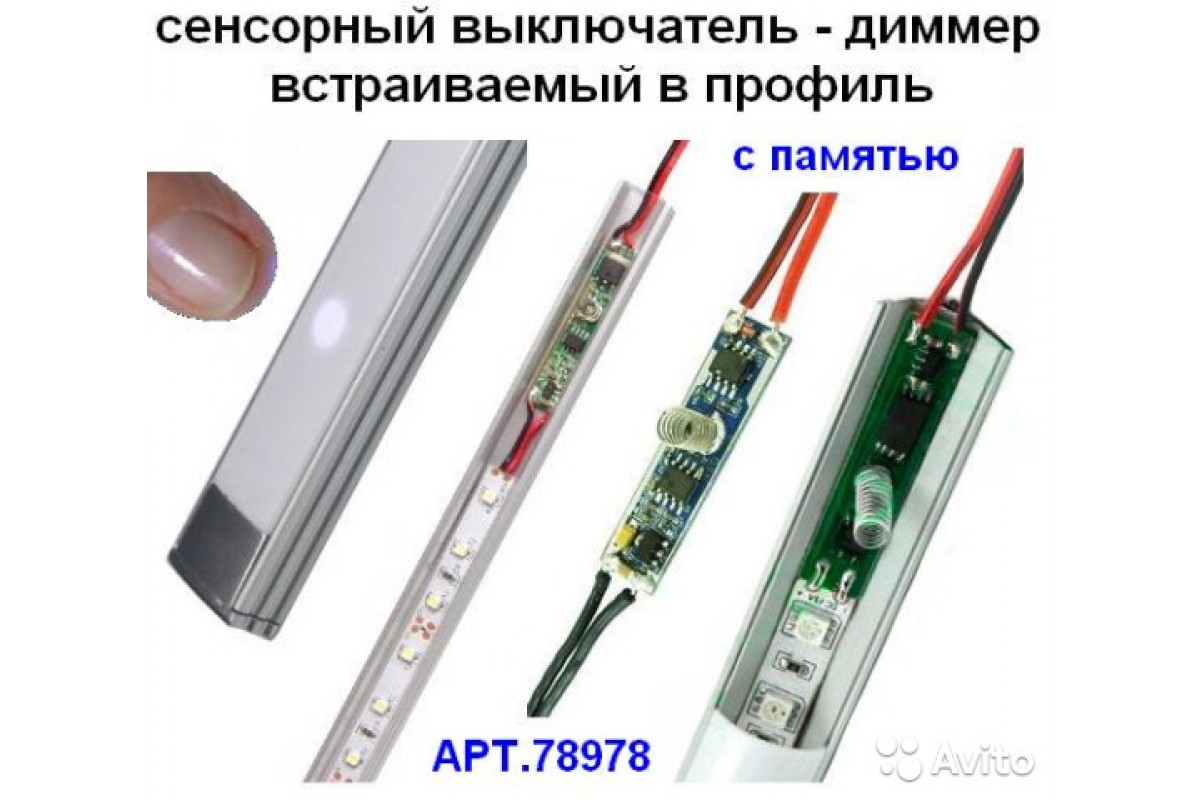

Кнопочные

Конструкции для регулирования света при помощи кнопок своим внешним видом напоминают обычные выключатели. Для регулировки яркости подобным прибором нужно лишь нажимать на клавишу быстрое нажатие включает и выключает устройство, а длительное регулирует саму яркость.

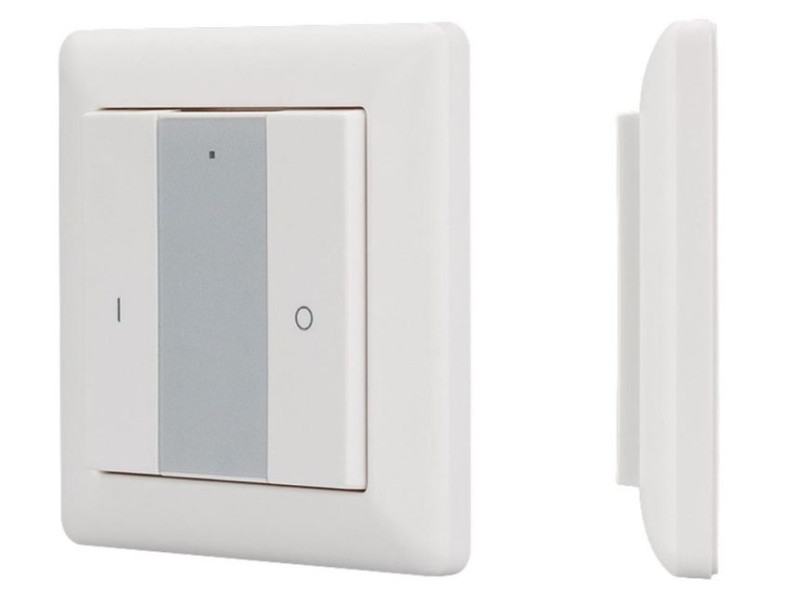

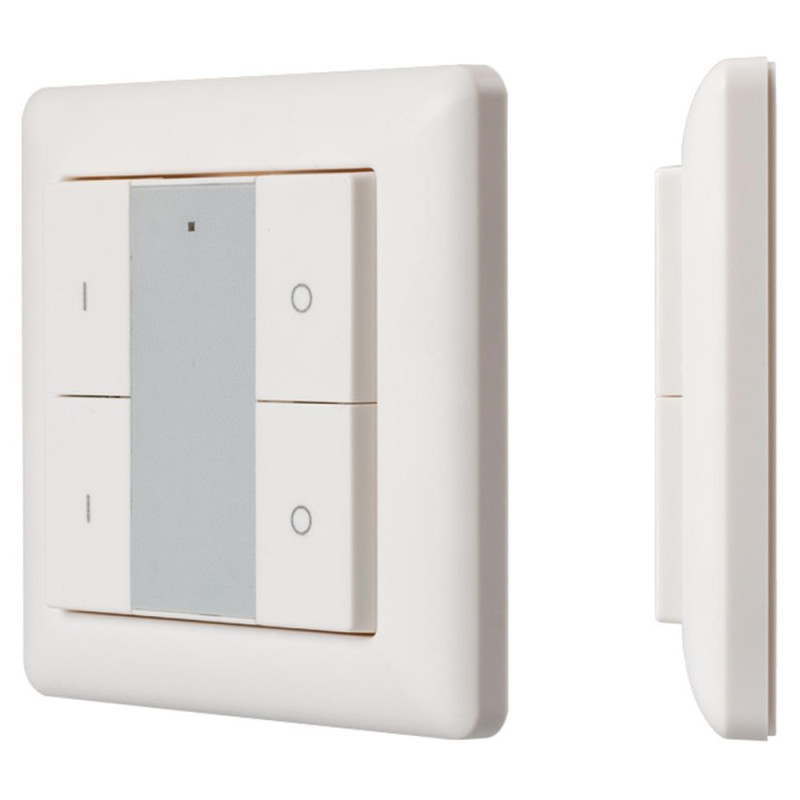

Панель SR-EN9001-RF-UP White

Панель предназначается для управления и контроля светодиодных лент, все действия совершаются благодаря радиоканалу. Элементами питания в данном приборе выступают батарейки, монтаж осуществляется накладным способом, а само управление происходит при помощи специального пульта.

Панель SR-EN9001-RF-UP White
Достоинства:

• небольшие габариты
• легкость при монтаже и в использовании.

 Недостатки:

цена довольно высокая.

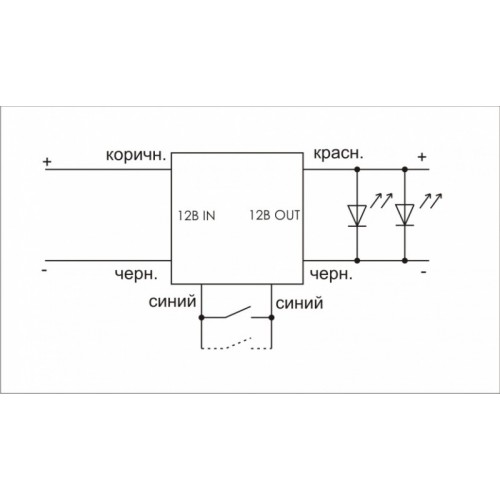

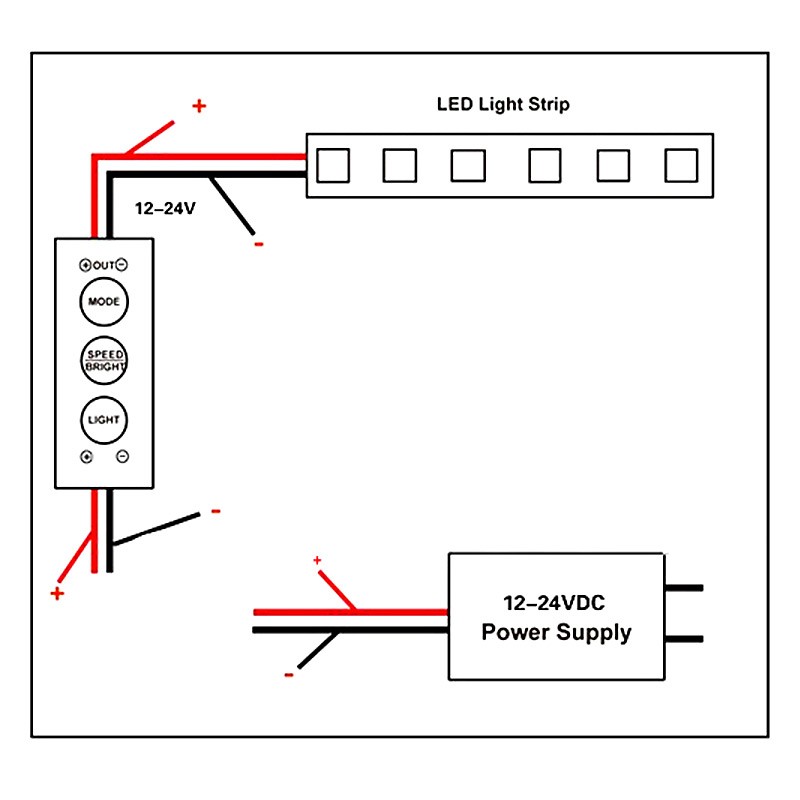

LN-MINI-DIM (12-24v, 1x6A)

Компактный прибор, оснащенный кнопками, для управления, которые размещены на поверхности корпуса. Относится к накладному типу, напряжение может достигать 12, 24 В. Подключаются ленты типа LED, также модули ШИМ.

LN-MINI-DIM (12-24v, 1x6A)
Достоинства:

• размеры устройства небольшие;
• легко монтируется;
• имеет низкую стоимость;
• надежная конструкция.

 Недостатки:

• модель не подойдет для сложных систем освещения;
• управление прибором не очень удобное.

Knob SR-2853K4-RF-UP White

По отзывам покупателей данная модель является очень качественной. Двухзонный выключатель работает за счет радиоволн, при коротком нажатии освещение включается или отключается, при длительном активируется режим диммирования. Для того, чтобы регулятор работал, используют контроллеры из серии SR-1009x, которые способны одновременно регулировать работу нескольких диодных панелей, а источником питания выступает батарея (CR2430). Модель подойдет для управления лентами одного цвета, а также другими светильниками, работающими на светодиодах.

Knob SR-2853K4-RF-UP White
Достоинства:

• работает без подключения проводов (автономно);
• легко устанавливается;
• имеет дополнительное управление с дистанционного пульта или при помощи телефона при наличии Wi-Fi;
• режим включения, выключения осуществляется плавно;
• есть индикатор передачи команд.

Недостатки:

• цена высокая;
• по истечению времени необходима замена элементов питания, а точнее батареек.

Принцип работы

Диммером называют устройство, которое не только может регулировать яркость освещения светодиодных ламп, но также эффективно экономит всю потребляемую электроэнергию, позволяя тем самым свести к минимуму свои денежные расходы.

Очень важно понимать, что не все светодиодные и люминесцентные лампы диммируются и могут функционировать с помощью диммера. Поэтому при выборе необходимого освещения следует заранее узнать, возможно ли дальнейшее использование такого механизма с той или иной лампой.. Помимо прочего, область применения диммера заключена в использовании данного устройства в качестве прибора, регулирующего температуру в резисторных нагревателях, и порой его применяют в электродвигателях для контроля частоты вращения механизма

Но наибольшую популярность диммер приобрёл, выступая в роли обычного выключателя или выполняя свои функции в качестве удобного светорегулятора

Помимо прочего, область применения диммера заключена в использовании данного устройства в качестве прибора, регулирующего температуру в резисторных нагревателях, и порой его применяют в электродвигателях для контроля частоты вращения механизма. Но наибольшую популярность диммер приобрёл, выступая в роли обычного выключателя или выполняя свои функции в качестве удобного светорегулятора.

Диммеры для светодиодных ламп

В зависимости от того, для каких источников света применяются светорегуляторы, они классифицируются на:

• диммер-управление для ламп накаливания;
• диммеры для светодиодов;
• светорегуляторы для светодиодных ламп 220В;
• диммеры для энергосберегающих ламп (люминесцентных).

По сравнению с лампами накаливания светодиодные обладают значительными преимуществами

Следует отметить, что в отличие от светодиодных лент и конструкций, полупроводниковые лампы могут подключаться к бытовой сети 220В без использования преобразователей напряжения. Мощность их составляет до 40Вт. При замене обычных ламп накаливания на светодиодные источники света, необходимо ознакомиться с техническими характеристиками последних: напряжение, мощность, цветовая температура, тип цоколя, срок эксплуатации. Все эти данные имеются на упаковке изделия.

Светодиодные лампы оснащены цоколем, адаптированным под стандартный ламповый патрон. Они выпускаются с цоколями типа Е, MR и G (штырьковый). Наличие резьбовых цоколей диммируемых светодиодных ламп Е14, Е27, делает их удобным для подключения к бытовой системе освещения 220В и позволяет использовать для них стандартные светорегуляторы.

Не все устройства управления совместимы со светодиодными лампами. Чтобы покупатель мог понять, возможна ли регулировка яркости свечения приобретаемой продукции, производители наносят на упаковку и в паспорт светодиодной лампы указание о такой возможности. Это может быть либо соответствующая надпись, либо условное обозначение.

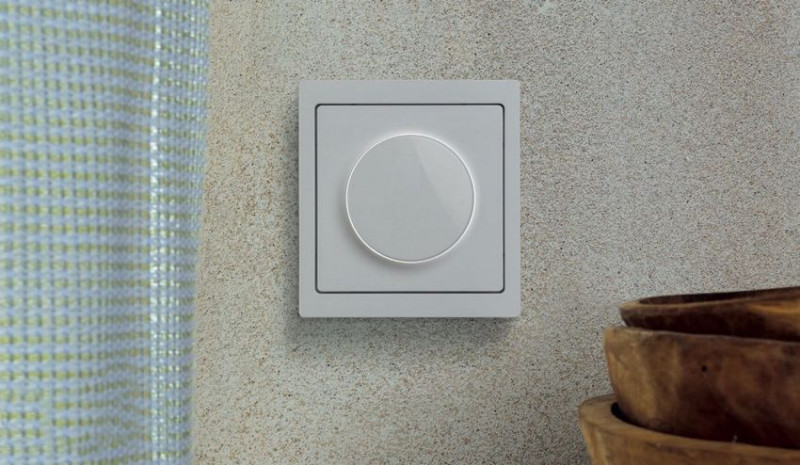

Диммер для светодиодных ламп в интерьере

Купив диммированную светодиодную лампу, можно сэкономить на приобретении специального светорегулятора. Для ламп, в устройство которых не заложена функция диммирования, используют диммеры для светодиодных светильников, работающие по принципу широтно-полюсной модуляции (ШИМ), которые отличаются довольно высокой стоимостью.

Стоит ли использовать диммер для светодиодной ленты?

Однозначно – стоит. Установка такого устройства под силу даже непрофессионалу, но сам светорегулятор многократно расширяет функции и возможности led-ленты. Например, можно отказаться от большого количества светильников разной мощности, поскольку одна и та же лента будет светить с разной яркостью, заменяя и большую люстру, и маленький ночник.

Подобное освещение очень удобно в детской комнате – когда ребенок уснет, можно будет просто приглушить свет до минимума, не опасаясь ни за проводку, ни за то, что чадо проснется ночью в темноте и испугается.

Любителям домашних вечеринок однозначно придутся по душе световые эффекты, которые можно создать при помощи диммера с аудио-входом. И это лишь малая часть способов применения диммеров и светодиодных лент в обычных квартирах и домах.

Принцип работы диммера для светодиодных ламп

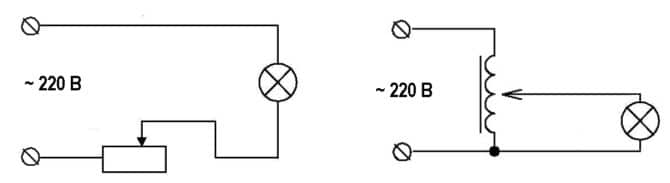

Механизмы для регулировки мощности функционируют по типу реостата. Изменение величины напряжения либо параметра тока производится в результате смены сопротивления. Простые по конструкции вариаторные устройства оборудуются поворотным регулятором, а также двумя контактными элементами. Они используются для регулировки параметра интенсивности лампочек накаливания и галогенных источников освещения.

Когда эти устройства появились в продаже, в качестве диммеров применялись реостаты.

На смену им пришли полупроводниковые регуляторы, в частности:

• симистр;
• динистор.

Устройства, оборудованные симисторами, функционируют по принципу применения системы широтно-импульсной модуляции. Данные системы нашли применение в оборудовании для изменения интенсивности осветительного потока диодных ламп. Это возможно благодаря смене ширины сигнала и параметра напряжения. Управление опцией выполняется посредством ШИМ-генератора.

Что касается функций устройств на 12в или 220в, то они определяются конструктивными особенностями регуляторов. Простые механизмы, которые можно сделать своими руками, могут использоваться только для изменения величины интенсивности света. Более современные модели, оснащенные схемами, характеризуются расширенным функционалом.

Ростислав Михайлов подробно рассказал о принципе действия регуляторов мощности для диодных элементов освещения.

Они используются для:

1. Тонкой настройки осветительных приборов.
2. Автоматического отключения целых групп осветительных устройств в указанное потребителем время, что позволяет сэкономить электричество.
3. Увеличения ресурса эксплуатации источников освещения.
4. Обеспечения безопасности помещения. Это достигается благодаря созданию эффекта присутствия хозяев. Речь идет о функции, когда активация и отключение осветительных устройств происходит в конкретное время, настроенное потребителем. При необходимости можно отрегулировать параметр яркости лампочек.
5. Удаленного управления группами осветительных приборов. Для этого может применяться пульт, хлопки, голосовые команды либо специальные приложения для телефонов.

Диммирование светодиодных светильников: важные советы по их эксплуатации

Свои значительные преимущества большинство Led ламп теряют при попытках регулировать силу создаваемой ими освещенности. Обыкновенный диммер, созданный для работы с нитями накала, вызывает их мигание, дребезг, а то и вовсе не зажигает свет.

Объясняется это тем, что полупроводниковый переход светодиода работает нормально только от прохождения по нему постоянного тока, а не синусоиды.

У самых дешевых светодиодных ламп этим вопросом занимается простой драйвер ASD JCDR. Он создает стабилизированный постоянный ток для питания полупроводникового перехода из гармоничного напряжения 220 вольт.

Когда вид синусоиды искажается диммером, то обычный драйвер не справляется с такой формой сигнала. Чем больше в выходном напряжении светорегулятора присутствует бестоковых пауз, тем хуже условия для стабилизации тока.

Кроме того, в обычный драйвер заложена очень простая функция: стабилизировать выходной ток при меняющемся входном уровне напряжения.

Именно так он и работает с диммером, когда ручкой светорегулятора мы пытаемся настроить яркость свечения, то электронный модуль сопротивляется как только может: в одной ситуации он просто отключает светодиоды, а в другой действует не предсказуемо.

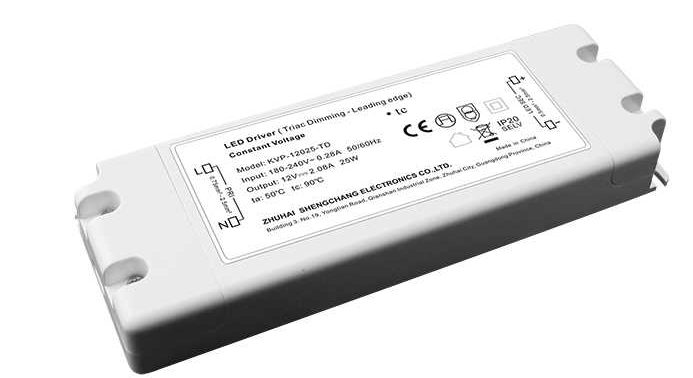

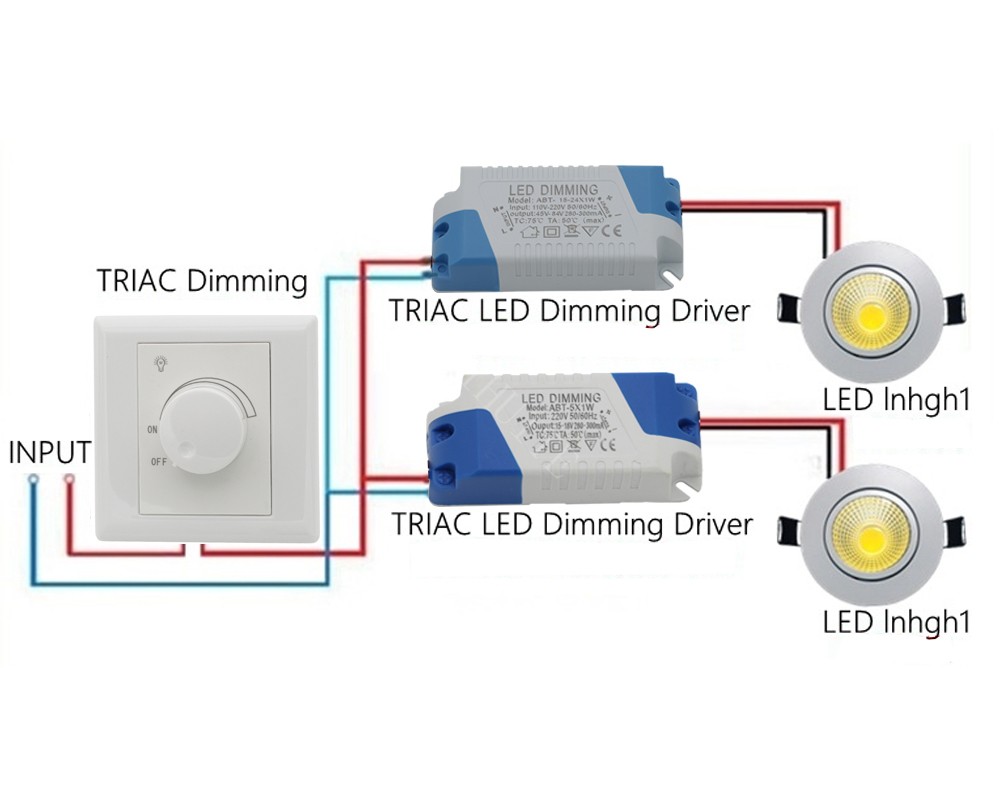

Поэтому для регулирования освещенности производители создают светодиодные лампы со специальными драйверами, хорошо приспособленными к работе в сложных условиях.

Они имеют более сложную конструкцию, чем для нитей накаливания и создают принципиально другую отсечку полуволны тока по заднему фронту: falling edge.

Устройство такого модуля сложнее за счет использования мощных полевых транзисторов. Такой Dimmer дороже по стоимости, но его выходной сигнал с принципом отсечки заднего фронта лучше подходит для светодиодов.

Особенности конструкций диммируемых led светильников

У них немного изменена структурная схема: в нее добавлена функция слежения величины входного напряжения и управления по его уровню выходным током.

Действует это все в строго заданных пределах регулирования, а когда создается перенапряжение, то срабатывает встроенная защита. Она отключает светодиоды.

Led лампу, в которую встроен такой dimmer, называют диммируемой. Она имеет специальную маркировку, обозначаемую на заводской упаковке и в технической документации (dimmeble). Может показываться знаком ручки поворотного диммера.

Однако в ходе практических экспериментов было создано 4 типа конструкции модуля электронного драйвера:

1. встраиваемого внутрь светильника;

внешнего изготовления отдельным модулем;

встроенного внутрь корпуса светильника с диммером единым блоком;

специального диммируемого драйвера.

На что обращать внимание

К преимуществам диммируемых светодиодных светильников относят:

1. Простой способ управления освещенностью рабочего места.
2. Плавное регулирование выходного сигнала.

Стабильное поддержание цветовой температуры при любой яркости.

Их недостатки:

1. Повышенная стоимость.
2. Плохая совместимость оборудования разных производителей.
3. Большой уровень нижнего уровня регулирования: 9-25% от начальной мощности.

Высокая стоимость диммируемой светодиодной лампы оправдывается удобством ее эксплуатации и универсальными возможностями.

Рекомендации по выбору led светильника

Предлагаю вашему вниманию краткую инструкцию из пяти пунктов.

Шаг №1: оценка светового потока.

Поскольку мы привыкли к лампам накаливания, то производители специально указывают световой поток своей продукции применительно к ним прямо на упаковке.

Они подчеркивают, что 1 ватт led источника дает столько же света, как 10 от нити накаливания.

Шаг №2: проверка типа цоколя.

Все конструкции светодиодных ламп создаются для работы с разными патронами. Они стандартизированы. Выбирайте те, к которым вам не потребуется приобретать дополнительные патроны или переходники.

Иначе дизайн вашей светодиодной люстры можно легко испортить.

Шаг №3: анализ способностей диммирования.

Проверяйте на упаковке наличие надписи dimmeble или обозначение ручки поворотного диммера. Помните, что не приспособленная led лампа не станет реагировать световым потоком на изменяющееся напряжение, а даже способна повредиться.

Шаг №4: оценка формы и размеров.

Этот пункт важен потому, что светильник с большими габаритами может банально не поместиться в малогабаритном плафоне или не подойдет по дизайну.

Шаг №5: выбор бренда известного производителя и продавца.

Надеюсь, что здесь особые комментарии вам не нужны.

Как изготовить диммер самостоятельно?

Чтобы сделать самодельный диммер, потребуется схема.

Что понадобится?

Чтобы собрать устройство, потребуются следующие компоненты:

• две резисторных элемента, один из них должен быть переменным, а другой постоянным;
• неполярное конденсаторное устройство;
• симистор;
• медный проводник;
• динистор;
• паяльник с расходными материалами;
• текстолитовая плита, будет использоваться для установки платы.

Общая схема сборки диммера

Пошаговая инструкция

Руководство по сборке диммера:

1. Все электронные элементы устанавливаются на плате. Посредством использования проводников выполняется их соединение в соответствии со схемой, представленной выше. Для подключения используется пайка.
2. На текстолитовой плите необходимо разметить отверстия, которые будут использоваться для выводов.
3. В намеченных местах выполняется сверление. Принцип действия схемы состоит в том, что на неполярное конденсаторное устройство будет поступать переменный ток резисторного элемента. Конденсаторный компонент будет заряжаться и подавать напряжение на источник света.
4. Когда сборка завершена, выполняется тестирование диммера. Для этого потребуется ламповый патрон с источником света. Сам регулятор подключается к патрону, для соединения применяются электроцепи. Затем собранный механизм подключается к бытовой сети. Поскольку электросеть характеризуется наличием повышенного напряжения, то все соединительные места рекомендуется надежно заизолировать. Не допускается прикосновение руками к оголенным частям на плате, где расположены проводниковые элементы. Если сборка выполнена верно, то диммер будет рабочим.

ТОП-3 паяльников для плат

Чтобы собрать качественную схему, что будет служить долгие годы, приобрести желательно хороший аппарат для пайки. На рынке известны производители, сумевшие доказать качество своей продукции:

1. Немецкая компания Ersa. Пальники очень хорошие, но у производителя есть существенный недостаток – продукция продается по большой цене, а потому приобретают в основном для профессионального использования.
2. Quick – китайская компания, не уступающая по качеству, но выпускающая модели по приемлемым ценам.
3. Бюджетный вариант Luckey. Такая модель – идеальна для новичков. Но нельзя оставлять прибор без присмотра – бывали случаи возгорания.

Посмотрите на картинке укомплектованный паяльник для микросхем:

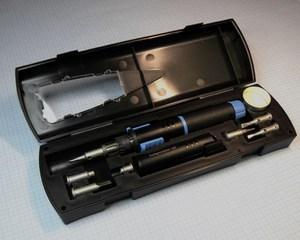

Паяльник

Чтобы выбрать хороший паяльник для плат, нужно внимательно посмотреть на его основные характеристики. Мощность в 10 Вт подойдет для сборки простых микроплат – достаточный уровень нагрева и не придется беспокоиться о перегреве схемы. Для бытовых условий же приобретают на 20-40 Вт. Большая мощность не понадобится, ведь подобные паяльники применяют уже для работы с радиаторами и металлами.

Деревянная ручка

Особое внимание уделяйте изучению ручки. Она не должна нагреваться при работе – иначе пострадают руки

Желательно выбирать эту деталь из древесины. Пластик нагреется очень скоро, а эбонит утяжелит весь прибор и работать с маленькими деталями будет неудобно. Поэтому дерево – наиболее подходящий вариант как с точки зрения устойчивости к нагреву, так и удобства.

Жало

На жало тоже обращайте внимание при покупке. Медь – самый подходящий вариант, поскольку его будет проще обрабатывать, очищать от прилипшего нагара

Часто выпускаются модели с набором жал, различающихся по форме. Для пайки микросхем это весьма удобно – появляется возможность регулирования длины. Прямое жало подходит для обучения новичков, но опытные пользователи могут применять и с различными загибами под разными углами.
