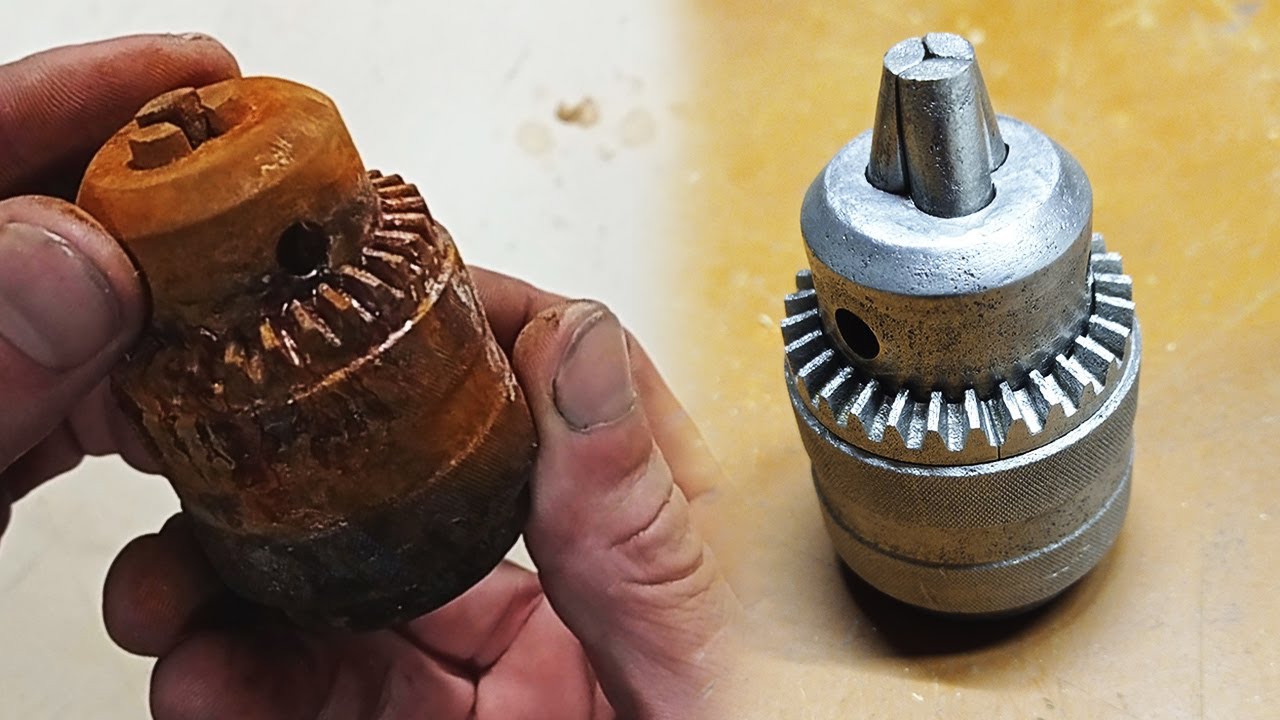

Как разобрать и смазать сверлильный патрон

Как снять и поменять патрон

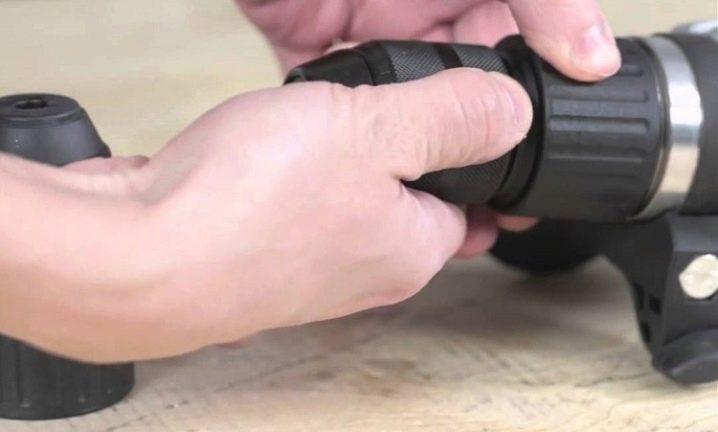

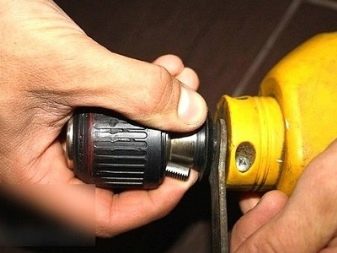

Есть несколько способов снять его с шуруповерта. Стоит рассмотреть их более подробно.

Читать также: Как измерить длину резьбы

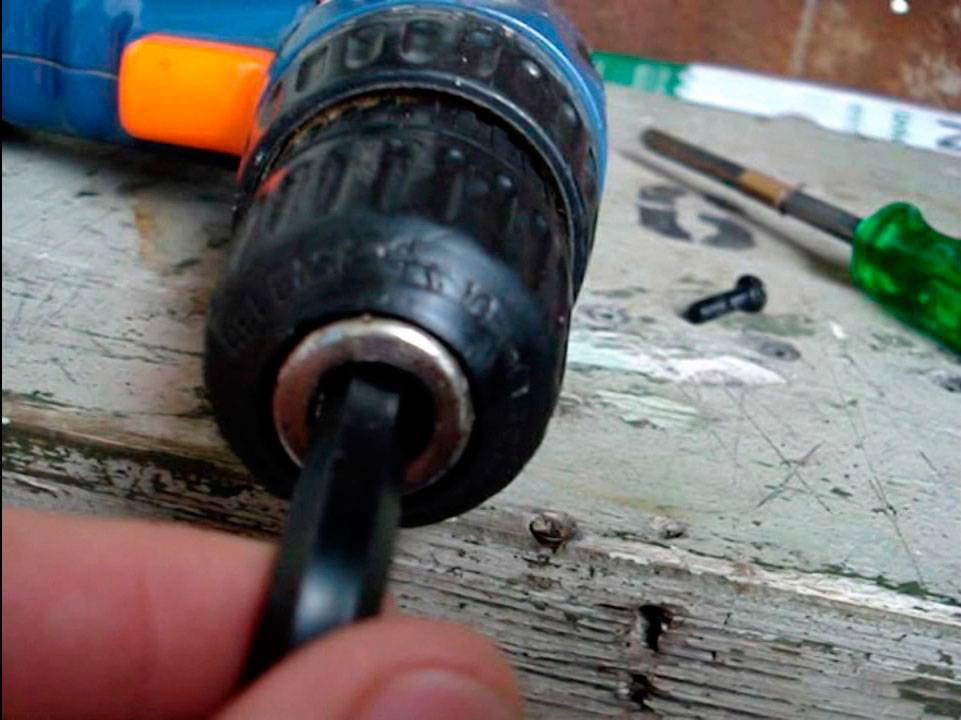

Первый метод наиболее простой и часто используется:

• необходимо взять шестигранный ключ;
• зажать ключ коротким концом в специальном отверстии;
• включить инструмент на секунду, чтобы шестигранник ударился вторым концом об стол;
• вращать ключ, ослабив крепление, чтобы вытащить его.

Второй метод применяется профессионалами:

• кулачки патрона последовательно разжимаются;
• выкрутить винт, который находится внутри детали (если его не видно, то он покрыт грязью);
• зажать в кулачке шестигранник;
• повернуть ключ, чтобы ослабить крепление патрона;
• если повернуть шестигранник не получилось, то можно ударить по ключу молотком.

Иногда ни один из указанных методов невозможно использовать. Тогда требуется разобрать шуруповерт, чтобы достать из него шпиндель, редуктор и патрон

При разборе важно запомнить, где и какая деталь должны находится, чтобы потом все правильно собрать

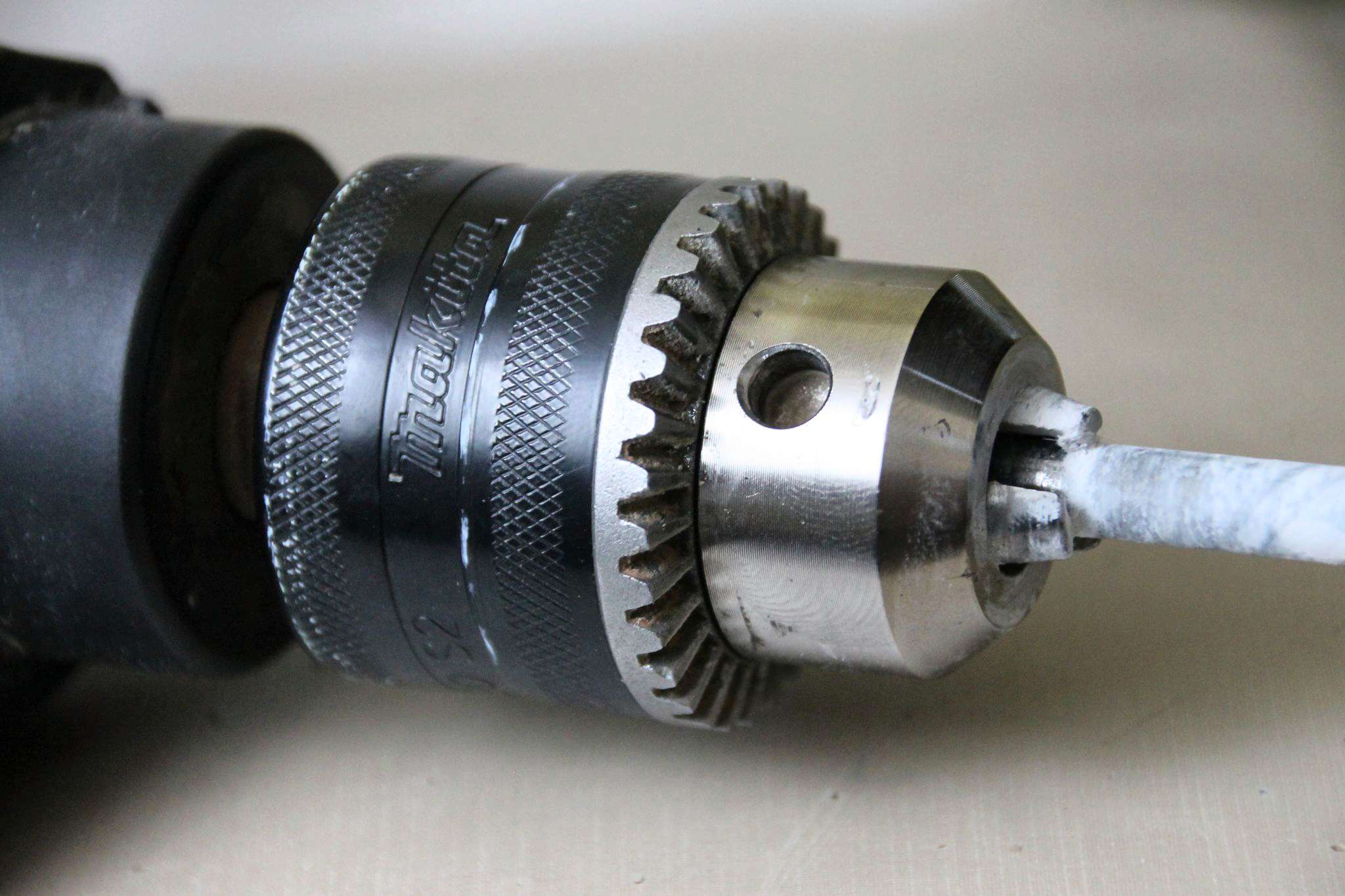

С шуруповерта Макита

В инструментах от этого производителя устанавливается фиксирующий винт. Открутив винт, нужно нажать на кнопку для стопора шпинделя. Заключив инструмент в тиски, требуется стиснуть в кулачках шестигранник. Ударив по ключу молотком, можно спокойно откручивать патрон и снимать его с вала.

С шуруповерта Бош

Эти изделия тоже обладают фиксирующим винтом, но есть особенности работы с инструментом от этого производителя. Отсоединяется патрон следующим образом:

• шестигранник устанавливается в кулачки и прокручивается на пару щелчков;
• надавливается кнопка стопора шпинделя и параллельно снимается фиксатор патрона;
• деталь снимается с шуруповерта.

Требуется выполнять действия последовательно, чтобы не сломать комплектующие инструмента.

Как поменять сверло в дрели – обходимся самостоятельно!

Далеко не всегда сверло можно достать из патрона обычным способом – в результате сильной нагрузки либо неправильной фиксации оно может заклинить патрон. Как же достать сверло из дрели, не повредив сам крепеж и инструмент? Прежде всего, попробуйте хорошенько охладить патрон. Иногда уже этого бывает достаточно, чтобы кулачки немного отпустили сверло, и вы смогли его вытащить.

Самым проверенным способом для извлечения застрявшего инструмента является постукивание по кулачкам

. Для этого свободный конец сверла фиксируется в тисках, к патрону прикладывается деревянная планка, через которую и осуществляется постукивание. От такой вибрации патрон может ослабить хватку и освободить инструмент. Этот способ пригодится как владельцам классического крепежа, так и владельцам быстрозажимного. Иногда извлечение становится возможным после смазки сверла машинным маслом или популярной смазкой WD-40.

Последний способ лучше, поскольку за счет распылителя вещество быстрее достанет до нужных точек соприкосновения сверла и патрона. В любом случае, после смазки нужно будет немного подождать, чтобы вещество проникло глубже. Иногда, в особо сложных случаях, проблема решается только после окунания всего патрона в машинное или растительное масло. Если ни того, ни другого под рукой нет, можно сделать «ванну» вашей дрели и из бензина. Продержать патрон в жидкости нужно не меньше часа. При комбинировании способов вы еще быстрее достанете заклинившее сверло.

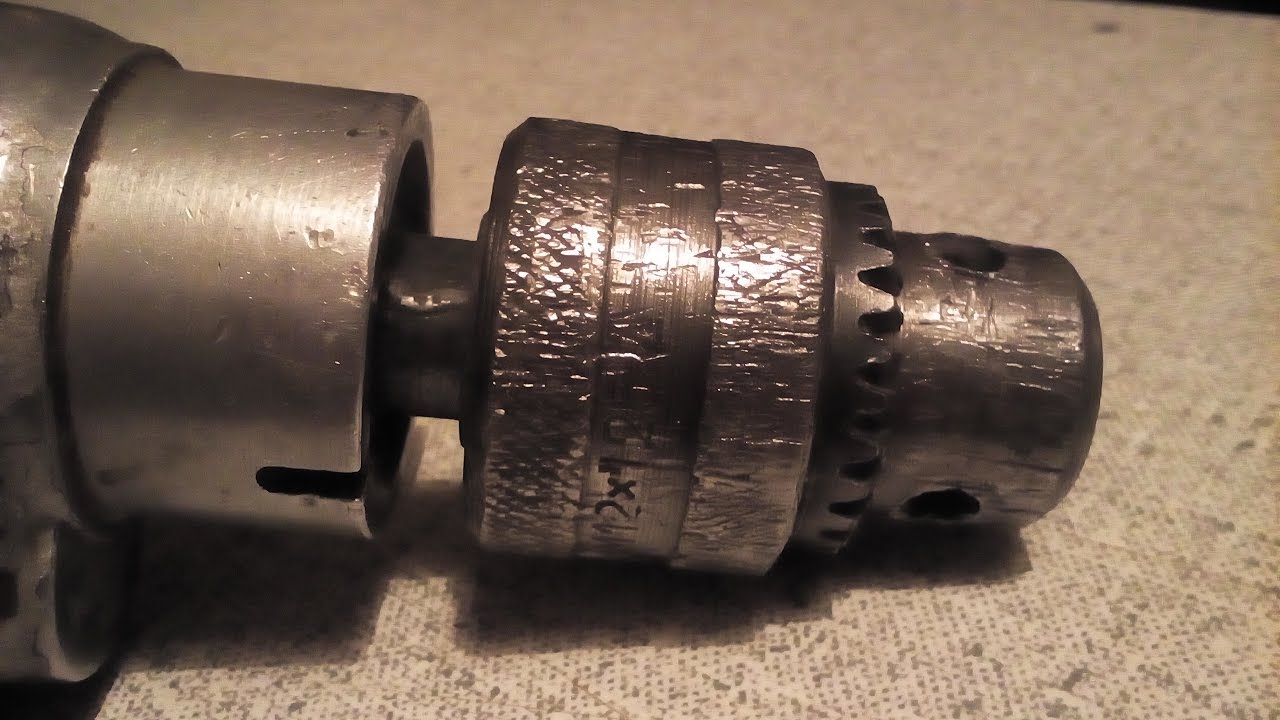

Как снять патрон с электродрели

Патрон может крепиться к шпинделю следующим образом:

• Конусное крепление. Когда используется конус Морзе (конус инструментальный). В этом случае вал выполнен в виде конуса, хорошо отшлифован и для его насадки требуется минимальное усилие. Пример маркировки: В10, где В — условное обозначение конуса, а цифра 10 — диаметр хвостовика режущего инструмента. Такое крепление встречается чаще всего у шуруповёртов.
• Резьбовое крепление. Резьба же бывает метрическая и дюймовая. Если на корпусе патрона выбита маркировка М13, то здесь резьба метрическая, 13 мм. Если она дюймовая — UNF с указанием диаметра 1/2 дюйма.

Однако чтобы обезопасить пользователя на все 100%, производитель импортных дрелей ещё и фиксирует патрон винтом, который служит стопором и надёжно крепит его к валу.

Винт имеет левую резьбу и очень часто, когда дрель ремонтируют неопытные люди, шлиц на винте под отвёртку срывают по незнанию, полагая, что там стандартная правая резьба — поэтому откручивать нужно его по часовой стрелке.

Зная конструктивные особенности собственной дрели, снять патрон не представляется большой проблемой.

Для того чтобы сменить этот элемент необходимо подготовить следующие инструменты:

• Трубный ключ № 2.
• Молоток средних размеров. Примерно 400-500 гр.
• Гаечные ключи.
• Штангенциркуль № 1, 2 или 3.
• Отвёртку с нужной формой и сечением лезвия.
• Напильник личной или бархатный.
• Наждачную бумагу.

В этом списке указан минимальный набор инструмента. Очень возможно, что во время работ понадобиться что-нибудь дополнительно.

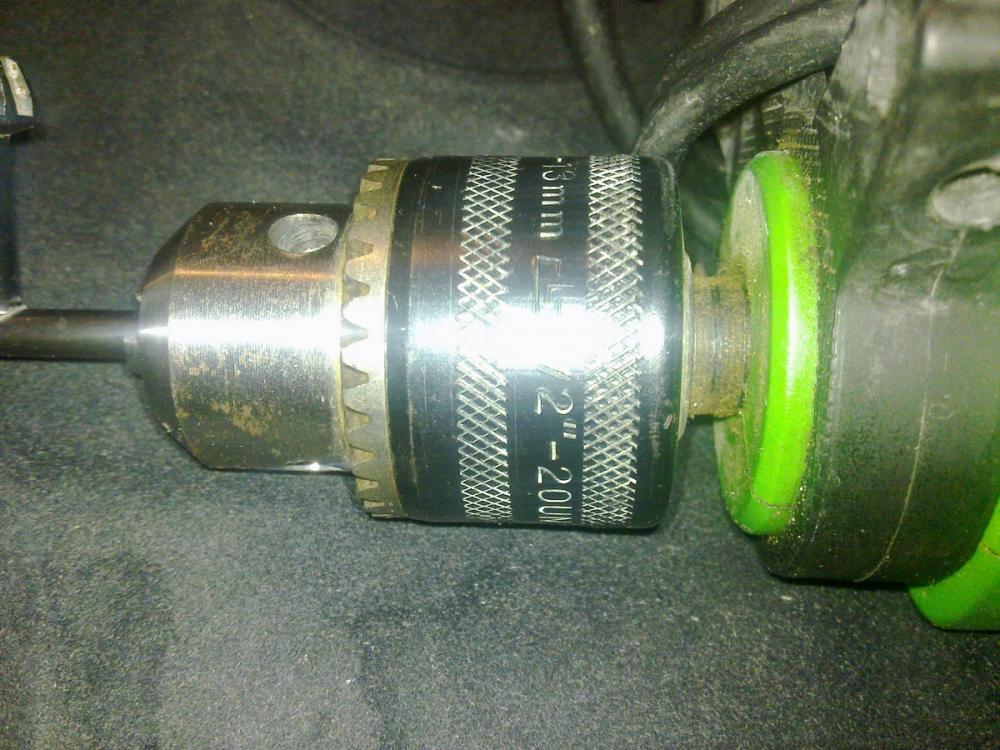

Соединение резьбовое

Порядок действий при демонтаже:

• Откручиваем стопорный винт против часовой стрелки.
• Откручиваем патрон в том же направлении. Если на валу есть проточки — пользуемся гаечным ключом для фиксации.

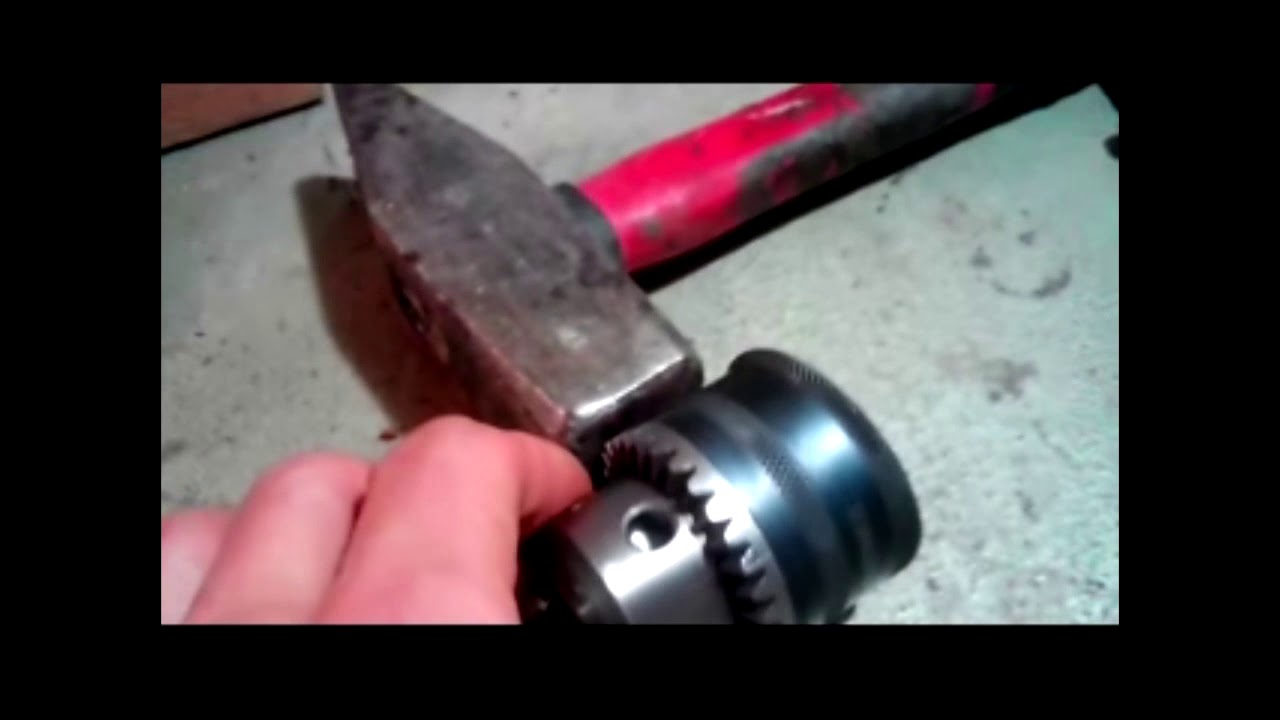

• Если сверло заклинило, то следует точными и лёгкими ударами молотка постучать по кулачкам сверху вниз.
• Установка устройства осуществляется в обратном порядке.

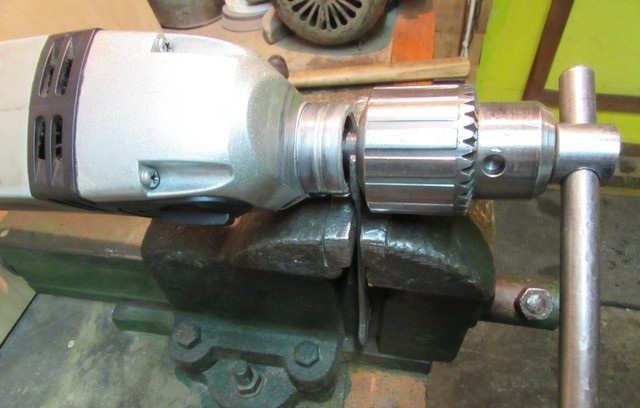

Зафиксировав ту часть оснастки, на которой кулачки трубным (газовым) ключом № 2, нужно провернуть вал. Патрон должен легко открутиться после такого «настойчивого» вмешательства.

Соединение инструментальным конусом: демонтаж пошагово

Такой демонтаж производится с помощью молотка и выколотки из цветного металла: латунь, бронза, алюминий, медь. Впрочем, всё ещё встречаются и молотки такого типа.

Выбор

У большинства портативных дрелей патроны закручены на резьбовой шпиндель, который соединен с дрелью, а затем удерживается на месте с помощью стопорного винта

Чтобы понять, какой элемент необходимо купить на смену старому, необходимо открыть лепестки до самой широкой точки и заглянуть в основание с фонариком Если виден винт в нижней части патрона, стоит обратить внимание на тип головки. Если он отсутствует, то, вероятно, это конический шпиндель

При покупке также стоит учитывать, что элемент обязан обеспечивать должную жесткость крепления с учетом количества оборотов. Более дорогие модели позволяют снизить радиальное биение.

Не на последнем месте и удобство использования патрона, в этом случае быстрозажимные на первой позиции, но когда речь идет о долговечности, то лучше купить с ключом.

Если используются сверла из твердосплавного материала, тогда патрон должен самоцентрироваться, поскольку у такой оснастки плохая устойчивость к продольному изгибу

Важно знать, что жесткость крепления всегда сопоставляется с длиной насадки и материалом, из которого она изготовлена

Возможные проблемы с патроном при работе дрели: причины, описание и пути их решения

Чтобы с дрелью не случались проблемы, на ней нужно уметь правильно работать. Дрель — универсальный инструмент, с её помощью можно сверлить дерево и металл, пластик и кафель, камень и стекло, бетон и кирпич. В быту обычно используется ударно-вращательная дрель средней мощности. Она оснащается патроном системы SDS, которую придумали в фирме BOSH. Патрон SDS не отличается особой точностью, но идеально подходит для сверления бетона, камня, кирпича. То есть тех строительных материалов, где сверление нужно с ударом.

Для более точного сверления металлических и деревянных деталей у неё есть специальный переходник для крепления зажимного кулачкового ключевого или быстрозажимного патрона. Дрелью нельзя выполнять фрезерные работы. Сверлильный патрон не рассчитан на боковую нагрузку и быстро выйдет из строя. Огромное значение имеет:

• правильный выбор сверла;
• правильная заточка режущей части сверла;
• обязательная разметка центра отверстий с помощью керна.

Нужно умело пользоваться выбором нужной скорости, подачи, режима работы в зависимости от материала заготовки. Все эти факторы напрямую влияют на надёжную работу сверлильного патрона.

Деталь слетает

Патрон слетает? Такая проблема довольно часто встречается даже на новых дрелях при конусной посадке кулачкового патрона, когда сверлится глубокое отверстие. Нужно поднять сверло, чтобы освободить его от стружки, и в этот момент патрон слетает с конуса. Исправить положение можно увеличением натяга в конусном сопряжении. Для этого патрон нагревается в масле или духовке до температуры 110 градусов и сажается на холодную оправку дрели.

Заклинили зажимные губки

Работа дрели всегда происходит в грязных условиях. Это пыль, грязь, стружка, опилки и другой мелкий мусор. При попадании внутрь патрона этот мусор может вызвать заклинивание резьбовых соединений, в частности, у кулачков. Здесь выход только один. Требуется разборка патрона, чистка и промывание движущихся частей. Перед сборкой все подвижные детали смазываются литолом. Особенно много в патрон сыплется отходов при сверлении потолочных поверхностей. Здесь можно задуматься о защите патрона половинкой небольшого резинового мячика.

Биение

Биение патрона может быть вызвано разными причинами. Например, изношен посадочный конус Морзе. Это можно проверить с помощью краски. Наносится равномерный слой на конус, насаживается патрон. Затем снимается и изучается след, который он оставил на конусе. Другой причиной может быть неравномерный износ кулачков. В этом случае их нужно менять. Но чаще меняют разбитый патрон на новое зажимное устройство.

В умелых руках бытовая дрель творит чудеса. С её помощью сверлятся отверстия в прочных и мягких материалах. Зажимной патрон — важный узел сверлильной машины. Именно он обеспечивает надёжность крепления сверла и точность сверления

Поэтому для домашнего мастера очень важно уметь самостоятельно обеспечить мелкий ремонт и замену этой части устройства

Устройство дрели и разновидности патронов для нее

Итак, дрель состоит из:

• электродвигателя, создающего движение вращения;
• механизма, передающего это вращение к зажимному устройству;
• и собственно зажимного устройства для сверла. Вот это устройство под названием «патрон» нас и интересует.

Прежде чем выяснять, как снять патрон с дрели, выясним, какими они бывают – от этого зависит алгоритм действий.

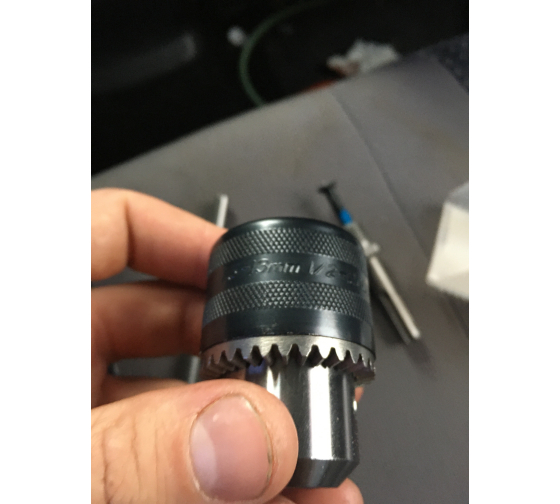

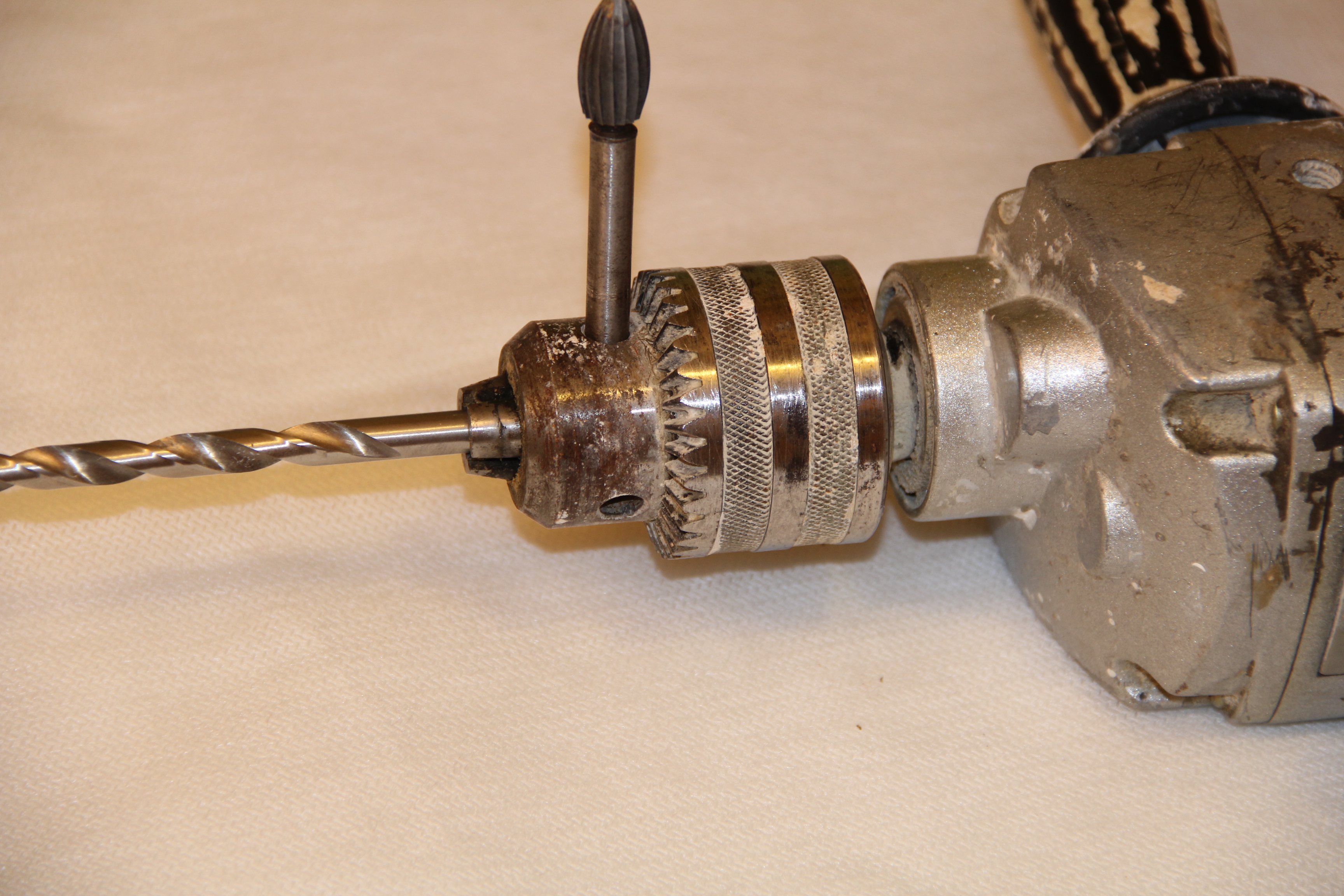

Наиболее привычен зубчато-венцовый. Для его закрепления используется специальный зубчатый ключ, вставляемый в отверстие на патроне. Зубцы ключа входят в зацепление с зубцами венца патрона и при вращении ключа усиливают или ослабляют зажим губок (кулачков) патрона.

Иначе такой патрон называется зажимной сверлильный, и считается одним из наиболее старых среди сейчас используемых механизмов зажима сверла.

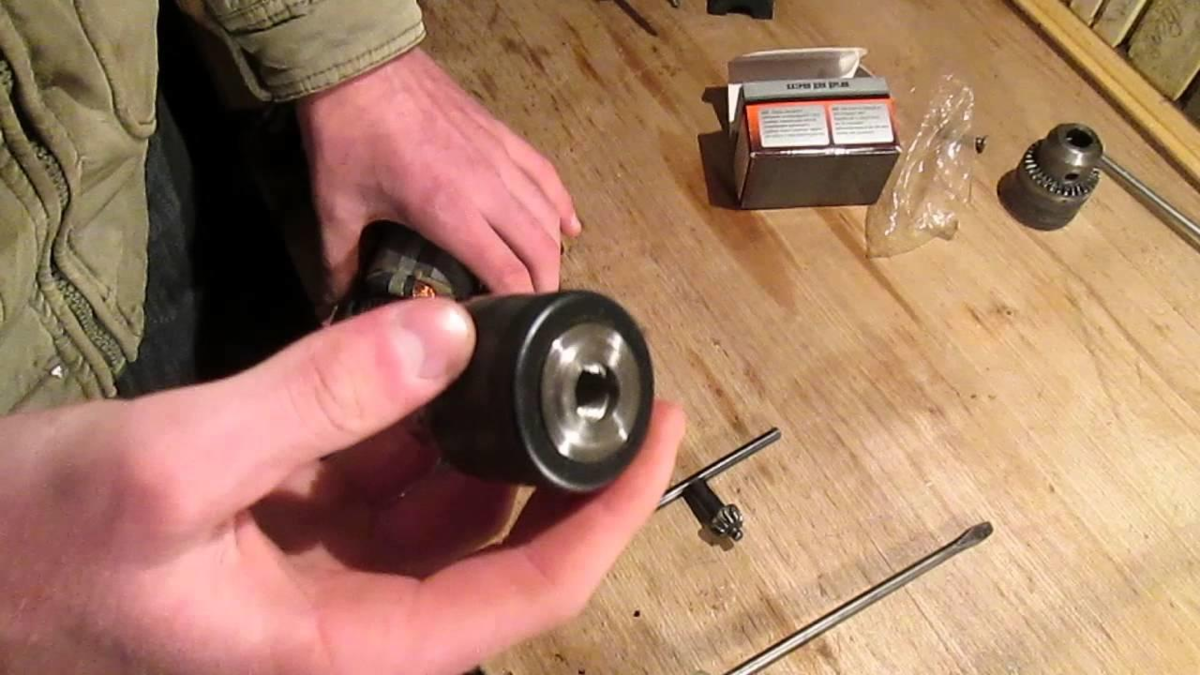

Далее идут быстрозажимные патроны – с одной, двумя муфтами, фиксирующим кольцом. В них используются цанги – элементы конусной формы, состоящие из трех и более деталей. Двигаясь вдоль оси цанги, муфта сжимает «лепестки», тем самым закрепляя в них сверло.

Муфты (обоймы) бывают металлическими и пластиковыми, обычными или усиленными, с автоматической блокировкой и без.

Фактически патрон дрели – это отдельный блок, связанный с основным механизмом дрели валом. Соединение выполняется с помощью резьбы или инструментального конуса (так называемого «конуса Морзе»).

Указание на тот или иной вид крепления можно найти в инструкции и/или на корпусе дрели. Например, обозначение 1,5-15М13х1,2 – первые две цифры означают допустимый диаметр хвостовика сверла (или другого вставляемого в патрон инструмента), М13 – диаметр резьбы (метрической), соединяющей патрон с валом, ну а 1,2 – шаг этой резьбы. Если обозначение выглядит как 1,5-15 UNF 1/2” – речь идет о дюймовой резьбе. В отечественных дрелях применяется метрическая резьба, в импортных (не всех, конечно) – дюймовая.

Если для соединения вала с патроном используется конус, в маркировке присутствует буква В (например, В10 – инструментальный конус, диаметр хвостовика 10 мм).

Учитывая то, что разные компании по-разному маркируют свои изделия, стоит учитывать эту разницу. Так, для дрели-шуруповерта Макита маркировка будет выглядеть так: BDF456. Присутствует В, то есть патрон закреплен на конусе, D – это тип инструмента, дрель, и F – дополнительные возможности, в данном случае шуруповерт.

Рассмотрим модели наиболее значимо представленных на рынке производителей – Bosh, Makita, Интерскол – какие патроны они используют и как эти патроны снимать.

Демонтируем патрон

В зависимости от способа крепления патронного механизма, методы разборки будут различаться.

Резьбовое соединение

Разбирать такую конструкцию надо в таком порядке.

1. Аккуратно производим откручивание стопорного винта.
2. Выкручиваем патрон против часовой стрелки, если резьба затянута на совесть, зажимаем вал инструмента в тиски. Для откручивания используется газовый ключ. Потом снимаем устройство и осматриваем его на предмет целостности и исправности.
3. Если сверло заклинило в губках, то наносим не сильные, но точные удары молотком с помощью выколотки по кулачкам сверху.

Установку осуществляем в обратном порядке. При закручивании нового устройства вал надо фиксировать от проворачивания свободной рукой. Последним закручиваем стопорное устройство. В помощь домашним умельцам видео:

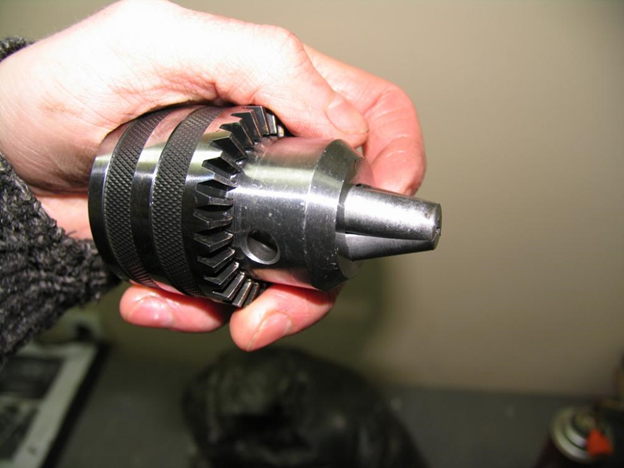

Соединение конусом

Снять патрон с конусной части вала довольно легко. В комплекте дрели должно быть специальное приспособление для этих целей, но многие опытные мастера пользуются таким методом: переворачивают инструмент сверлом вниз, закрепляют его и равномерными ударами молотком по тыльной стороне приспособление выбивается с вала.

После демонтажа надо отшлифовать конусные поверхности при помощи наждачного полотна, если есть задиры поверхности, то удалите их напильником. Новый патрон устанавливается на место еще проще — ударами киянки поверху он усаживается плотно на место соединения.

Пользователям необходимо помнить, что удаление сверла или другой насадки, когда их заклинило в патроне, требует определенных навыков и умения обращаться со слесарными инструментами, но в любом случае надо демонтировать устройство. Если же патрон на дрели вышел из строя, то его надо заменить.

https://youtube.com/watch?v=2hanA49prIQ

Проблемы патронного механизма

В современных моделях дрели, таких, как Интерскол или Макита, закрепление сверла или других насадок осуществляется патроном с кулачковым механизмом: 3 или 4 кулачка надежно удерживают режущий инструмент, перемещаться они могут только вдоль оси вала дрели. Быстрозажимной патрон регулируется вручную, более сложные конструкции, применяемые в современных дрелях – при помощи ключа.

Во время работы может появиться биение зажатой биты, причиной является износ кулачков во время длительной эксплуатации. Ремонт инструмента производится следующим образом: надо снять устройство с вала, такие же действия необходимы при заклинивании сверла, потому что удалить его можно только после полной разборки патронной части изделия.

Встречается и такая неисправность: патрон проворачивается относительно вала инструмента. Причина такого поведения — повреждение резьбовой части крепления устройства, или у посадочного конуса возникло проседание. Выход из создавшегося положения — поменять патрон на исправный аналог.

Как выбрать новый патрон

Патрон для шуруповерта выбирают, исходя из ряда аспектов. При выборе подходящей детали нужно руководствоваться такими рекомендациями:

• если биты придется менять часто, лучше предпочесть быстро- или самозажимные цилиндры; в противном случае работа будет идти медленней;
• зубчато-венцовая конструкция – выбор тех, кто стремится к максимальной надежности патрона; если в приоритете стопроцентная фиксация биты, лучше приобрести ключевой патрон;
• выбирая деталь, необходимо учитывать ее характеристики; параметры регламентируются соответствующими ГОСТами; чем больше зажимной конус, тем больше номер, которым он маркируется;
• необходимо учитывать страну-производителя – буквенно-цифровые обозначения иностранных моделей отличаются от отечественных.

Если самостоятельно определиться с типом «зажима» сложно, лучше обратиться за консультацией к специалисту.

Неверный выбор равносилен, как минимум, некорректной работе инструмента.

В худшем случае возможны не только повторные траты на новый цилиндр, но и замена всего шуруповерта.

Классификация патронов

Существуют следующие виды патронов:

• быстрозажимного действия или самозажимное устройство;
• sds-устройства цангового типа;
• кулачковые.

На дрели с быстрозажимным патроном поменять сверло или другую насадку можно довольно быстро, при этом не нужно применять никаких дополнительных приспособлений. Патроны первого варианта делятся на одно- и двухмуфтовые устройства.

Одномуфтовые устройства имеют систему блокировки вала, которая срабатывает во время замены оснастки. У них есть существенный негативный момент — весьма низкая прочность элементов фиксации, внешние детали патрона выполнены из пластика, что сильно увеличивает их повреждение и поломку всего устройства.

На ударные модели и перфораторы производители ставят кулачковые изделия, потому что их конструкция более крепкая — в основном здесь применяются патроны под ключ, для надежного закрепления сверла.

Цангового типа патрон был создан еще в 70-х годах прошлого столетия, его конструкция отличается тем, что в хвостовой части есть две канавки, а сверло надо вкручивающими движениями заглублять на 40 мм. Имеется 4 желобка: 2 фиксирующих , 2 — для направления клиньев, режущий инструмент фиксируется стопорными шариками.

У классического зубчатого устройства регулировка затяжки происходит с помощью ключа для патрона, который идет в комплекте дрели. Чтобы правильно открутить патрон, надо придерживаться рекомендаций опытного мастера, для этого посмотрите это видео:

Замена зажима: несколько простых шагов

Если дрель дает сбой во время работы, сверло проворачивается, необходимо заменить зажимный элемент на инструменте

Для этого важно определить его тип. Ведь от этого зависит способ крепления элемента

Как правило, устройство крепится на шпинделе или на винтовом стержне. В этом случае замена патрона на перфораторе – дело не сложное. Повернул – и готово.

Если же используется крепкая фиксация детали, понадобятся дополнительные инструменты. Молотком стучат по головке винта. Такое простое действие ослабляет крепкую фиксацию. Винтовой стержень откручивают с помощью отвертки. Если элемент крепится на шпинделе, ключом зажимают элемент, прокручивают шпиндель. Вот и ответ на вопрос, как снять патрон с перфоратора.

Видео: как заменить патрон на перфораторе

При неполадках нужно понять, что с деталью случилось. Соответственно, необходимо знать, как разобрать патрон перфоратора. Сначала нужно отодвинуть пластиковую часть детали, снять резиновый уплотнитель. Следующий шаг – фиксирующее кольцо. Оно легко снимается, если поддеть его отверткой. После этого нужно будет снять фиксирующую шайбу. И еще одно кольцо.

Если в детали используется SDS-крепление, то его отсоединяют просто. Вытаскивают шарик, шайбу, пружину. Именно в такой последовательности. Для сборки зажимного устройства все перечисленные действия следует повторить в обратном порядке.

Процесс разбора патрона перфоратора

Собрать деталь можно лишь в том случае, если устройство исправно. В противном случае, нужно знать, как поменять патрон на перфораторе. Вариант детали зависит от того, насколько часто инструментом пользуются, какой вид работ преимущественно выполняют. Если на дрели часто приходится менять сверла, оптимально подойдет быстрозажимный элемент. Зубчато-венцовый или классический тип идеален для насадок большого размера.

Способы крепления

Патрон на валу у дрели электрической или ручной крепится двумя способами — конусное соединение и резьба, так что разновидностей здесь минимум. На практике встречаются устройства с метрической или дюймовой резьбой, а на корпусе изделия, даже самого малогабаритного обязательно присутствует маркировка.

Например, обозначение такого вида 1,5-15М13х1,2 расшифровывается так:

• 1,5—15 — это диаметр хвостовой части режущего инструмента в миллиметрах;
• М13 — резьба метрическая с диаметром 13 мм;
• 1,2 — шаг резьбы.

При использовании резьбы в дюймах — UNF и указывается диаметр: 1/2”. Этот вид соединения считается международным и применяется во всех инструментах зарубежных производителей. Для особой надежности на вал ставят стопор, в виде винта на левой резьбе — это надо учитывать, когда путаетесь, как разобрать патрон импортной дрели. Выкручивать его необходимо только по часовой стрелке.

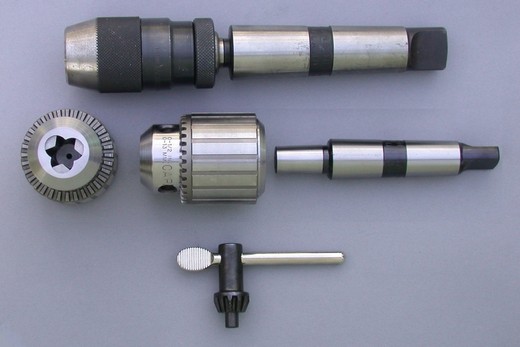

Во втором способе используется конус Морзе, который сегодня чаще называют конус инструментальный. Вал имеет на конце конусную часть, на которую насаживается устройство, при этом надо приложить небольшое усилие для плотного соединения. Маркировка такая: В10, где буква указывает на применение конуса, а цифра — диаметр хвостовой части режущего инструмента. Такой вид крепления распространен у шуруповертов.

Конус Морзе

Как открутить патрон на шуруповёрте

Уже издавна не тайна, что откручивать и закручивать саморезы удобнее и резвее всего конкретно шуруповертом.

Хоть какой инструмент имеет свойство изнашиваться и выходить из строя. В особенности это касается подвижных и нередко употребляемых деталей. В шуруповерте таким компонентом считается зажимной патрон. Элемент, который на сто процентов вышел из строя, следует поменять. Но для начала нужно осознать, как снимается патрон. Для этого необходимо мало выяснить о технических свойствах устройства. Чтоб провести ремонтные работы пригодится молоток, отвертка, тиски и некие ключи.

Замена патрона дрели своими руками

Существует несколько наиболее часто встречающихся проблем, которые могут наблюдаться в процессе эксплуатации инструмента, и потребуют замены патрона:

достаточно часто наблюдется падение закрепленного элемента. Такая проблема встречается не только на старых инструментах, но и на абсолютно новых моделях, которые характеризуются конусным креплением кулачковой детали. Как правило, падение детали сопровождает процесс высверливания глубоких отверстий. В этом случае при подъёме сверла и освобождение его от скопившейся стружки, с конуса спадает патрон. Решить такую проблему можно посредством повышения натяга конусного сопряжения. С этой целью нужно нагреть патрон в масле до температурных показателей в 110оС, а затем насадить его на фиксирующую часть холодного инструмента;

если при выполнении работ, сопровождающихся выделением значительного количества пыли, стружки или грязи заклинивает зажимные губы, то нужно выполнить правильную разборку патрона, а затем аккуратно, но максимально тщательно очистить и промыть все движущиеся, рабочие элементы

Перед тем, как собрать деталь, очень важно произвести внутреннюю смазку при помощи кисти и литола. Хороший результат даёт использование самодельного защитного кожуха, предотвращающего засорение рабочих частей; если в процессе сверления наблюдается биение патрона, то причиной может быть значительная изношенность посадочного конуса. Не менее распространённой причиной такого явления может стать неравномерное изнашивание кулачков, которые подлежат замене

При необходимости выполняется полная замена разбитого патрона

Не менее распространённой причиной такого явления может стать неравномерное изнашивание кулачков, которые подлежат замене. При необходимости выполняется полная замена разбитого патрона.

Сборка разобранной детали осуществляется в обратном разборке порядке, с соблюдением правил крепления на инструменте.

Как открыть патрон дрели?

Назначение патрона на дрели – надежное крепление сверла или других насадок (строительного миксера, шлифовального круга и т. д.). Фиксацию осуществляют три механических «пальца», которые сводятся и разводятся при помощи резьбового механизма.

Существуют две основные разновидности патрона:

• Бесключевая разновидность. Чтобы открыть такую конструкцию, достаточно обхватить корпус пальцами и, включив обратное вращение, коротко нажать на курок инструмента. Дрель сама провернет вал, разведя «пальцы», фиксирующие сверло. Такой патрон проще в работе, но надежность фиксации инструмента будет несколько ниже.
• Разновидность, оснащенная ключом. Ключ – устройство Т-образной формы, на одном из концов которого размещена зубчатая шестерня конической формы. Два других конца служат рукоятью для вращения. Чтобы раскрутить или закрутить патрон, ключ вставляют в отверстие на корпусе и вращают, удерживая корпус другой рукой.

Как правило, ключ входит в комплект поставки электроинструмента. Он либо лежит в коробке, либо прикреплен к шнуру питания специальным креплением.

Проблемы с зажимным механизмом

Перед началом работы изучите инструкцию по работе с инструментом. Это поможет избежать многих проблем. Помните, что дрель не используется для фрезерования, так как зажим не выдерживает такой боковой нагрузки

Правильно выберите сверло, обратите внимание на его заточку, разметьте центр сверления (с помощью керна)

Иногда при демонтаже зажим заклинивает. Если так, устройство разбирается и производится полная его чистка и смазка. Особенно часто подобное случается после сверления отверстий на потолке, так как сор сыплется внутрь зажима. Если зажим слетает, увеличьте в конусном соединении натяжение. Для этого узел нагревается до 110? в духовке, а затем устанавливается на холодное посадочное место. Возможно и биение, возникающее вследствие неравномерного разрушения кулачков или изношенности конусного основания. Здесь нужна замена элементов.

При разборке зажима учитывайте его тип. После выполнения положенных процедур сборку произведите в обратной последовательности.

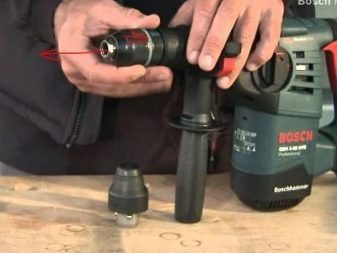

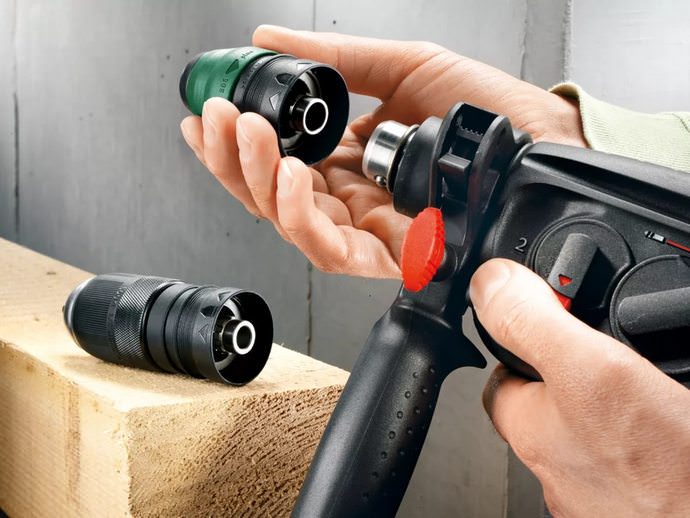

Как снять патрон с перфоратора?

В первую очередь, необходимо понять тип используемого патрона внутри вашего электрического инструмента. Всего их три: быстрозажимный, кулачковый и цанговый SDS.

Быстрозажимный дополнительно делится на подвиды: одногильзовые и двугильзовые. Наиболее просто сменить деталь можно на цанговом SDS-варианте. В данном случае понадобится лишь повернуть сверло. В кулачковом и быстрозажимном типе деталь крепится при помощи ключа, поэтому тут придётся поработать.

Как только тип используемого патрона определён, можно приступать к следующему этапу: необходимо изучить крепление, за счёт которого он держится.

Крепится сверло либо на винтовом стержне, либо на шпинделе. Как правило, процесс разбора происходит достаточно быстро и без проблем, но бывают случаи слишком жесткой фиксации, для разборки которой потребуется время и некоторые дополнительные инструменты. В первом случае для снятия детали нужно будет запастись молотком, ключом и отверткой.

Для того чтобы снять патрон, нужно будет совершить следующие действия:

• уменьшить фиксацию сверла, легко постучав молотком по верхушке;
• выкрутить, использовав отвертку;
• зажать деталь в тисках или ключе, а затем прокрутить шпиндель.

Как разобрать патрон от дрели

Дрель входит в список самых востребованных электрических строительных инструментов на современном рынке, наряду с шуруповертами. Как и в случае с другими приспособлениями, дрель довольно часто ломается, вследствие чего пользователи спешат в магазин за покупкой нового инструмента, который, кстати, должен быть в каждом доме. Не спешите с выводами. Возможно, ваше устройство можно подчинить. Ведь частой причиной поломки дрели является выход из строя рабочего патрона. Для начала прочитайте, как разобрать патрон от дрели.

На фотографии ниже изображена схема стандартной дрели на основе модели российского производителя – Интерскол. В принципе, все дрели имеют примерно одинаковую конструкцию. Во время разбора трудности могут вызывать только плотность креплений и близкое расположение мелких деталей. Подробная инструкция поможет вам справиться с такими проблемами.

Самый популярный вид сверлящего патрона в современной дрели

Патрон – основная часть любой дрели, шуруповерта или даже перфоратора. Именно этот элемент отвечает за крепление сверла. А значит, от него зависит качество и скорость сверления. Если патрон вообще неисправен, насадка будет просто стоять на месте, что, естественно, не даст никакого результата.

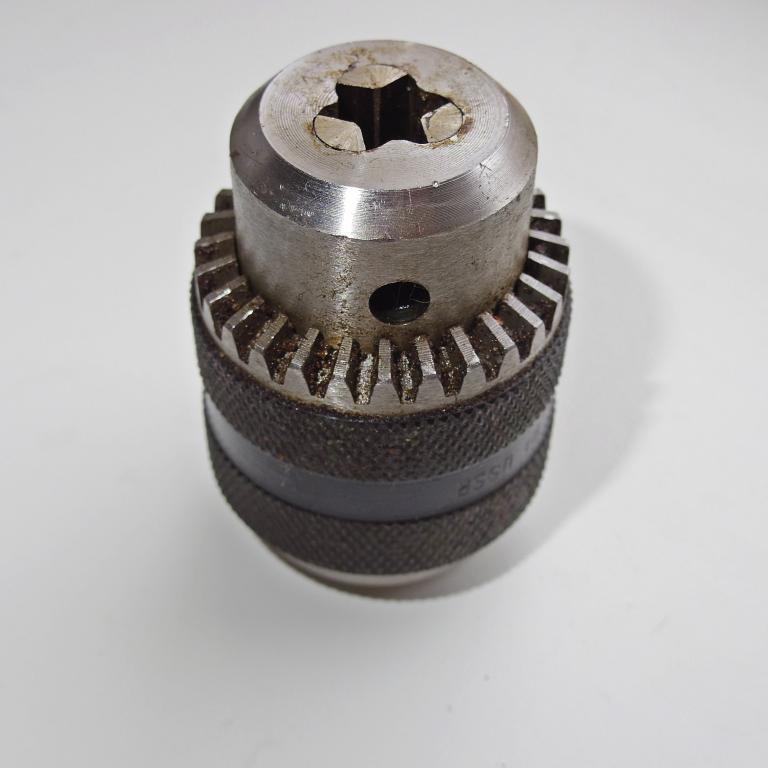

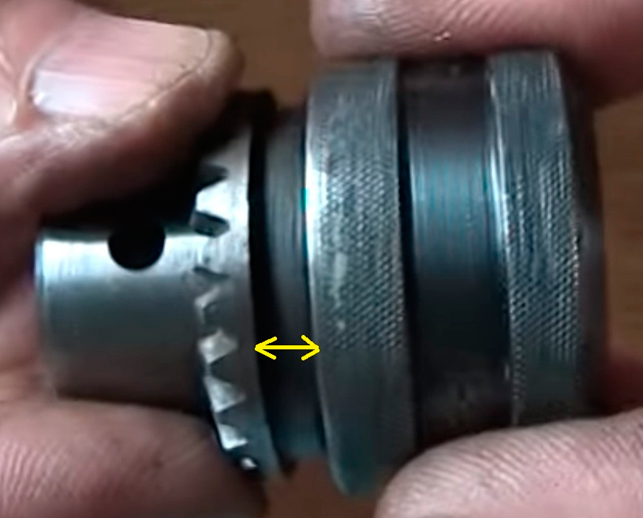

Самый популярный вид патрона в дрели – кулачковый. Верхний узел патрона в таком случае оснащается набором мелких кулачков, направление движения которых вы можете регулировать самостоятельно. Таким образом, если кулачки двигаются по часовой стрелке, насадка идет вместе с ними. Против часовой – стоит на месте.

По виду нижнего узла, то есть, крепления к самому устройства, патроны бывают резьбовые и конусные. Первый вариант крепится на рабочий вал с помощью нарезанной резьбы. Во втором случае устройство просто зажимается по принципу конуса Морзе.

В современных дрелях распространены оба варианта.

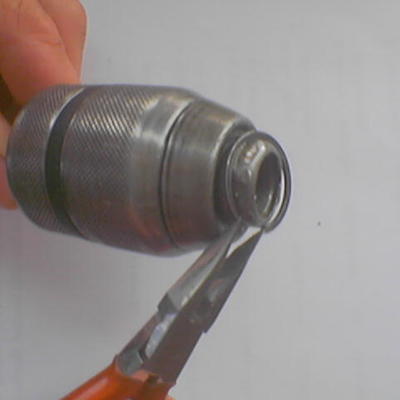

Как разобрать сверлильный патрон дрели. Пошагово

1. Снимаем деталь с основного вала дрели.

Как было указано, крепится он или на резьбу, или на конус. В любом случае сначала нужно будет разжать фиксирующие губки. Только после этого вы увидите крепящий винт. Открутите его по часовой стрелке. Возможно, таких винтов будет два – сверху и снизу. Дальше фиксируем рукой или пассатижами саму дрель и откручиваем патрон по часовой стрелке.

1. Особенности откручивания патрона.

Возможно, устройство не поддастся вам с первого раза, так как крепится производителями надежно для максимальной безопасности. В таком случае можете использовать газовый ключ. Если и это не помогло, переходите к крайнему варианту. Возьмите два ключа. Одним крепко зажмите вал, вторым – откручивайте патрон

Обратите внимание, что газовый ключ может повредить гильзу патрона или покрытие рабочего вала. Желательно использовать прокладки, чтобы избежать неприятностей

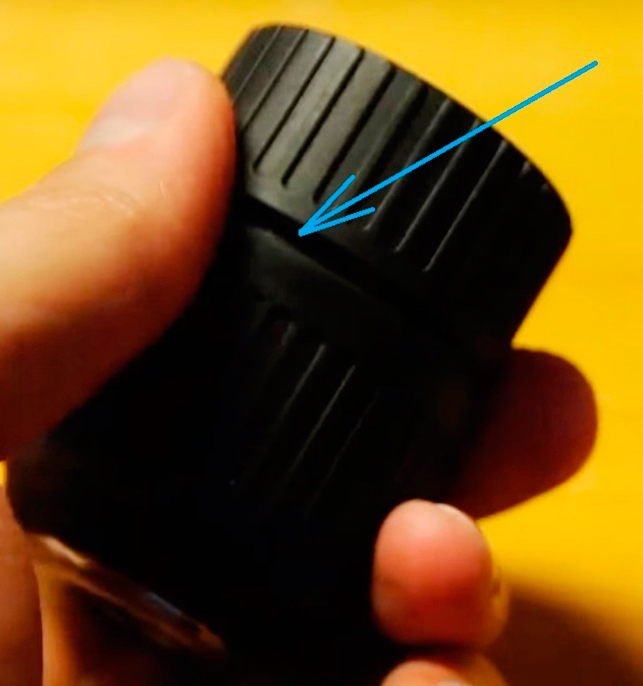

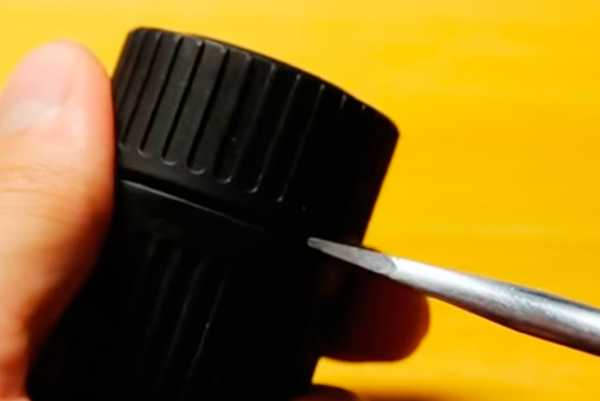

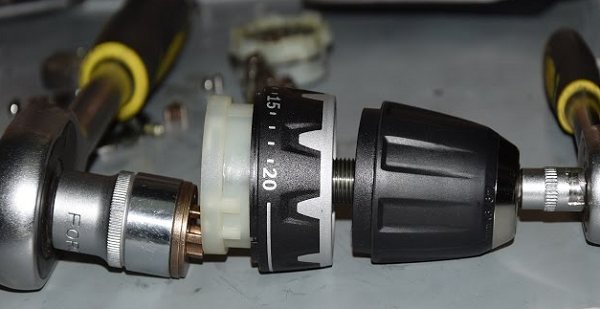

1. Как разобрать быстрозажимной патрон дрели. Корпус.

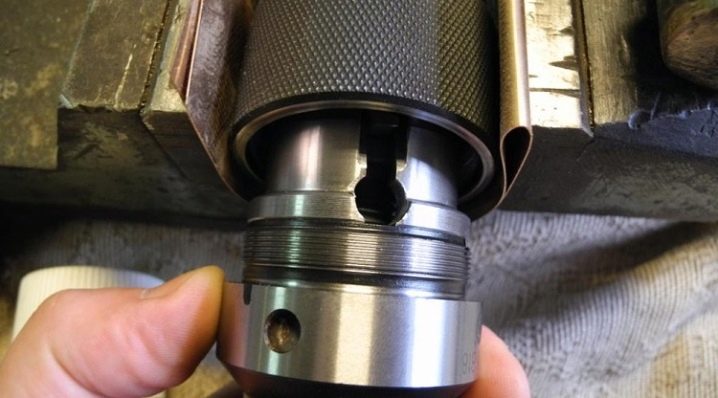

Здесь все просто. Зажмите корпус в тиски через прокладку.

Характеристика быстрозажимного патрона дрели

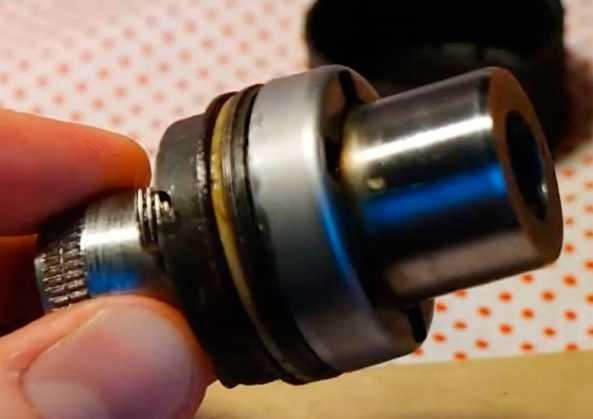

Стандартный быстрозажимной патрон имеет не слишком сложную конструкцию. Затягивание и ослабление потребует применения специальной металлической гильзы, имеющей накатку или рифление. Достаточно часто с этой целью используется пластиковая гильза с рёбрами.

Основным отличием такого элемента является отсутствие зажимного ключа и применение наружной оболочки, позволяющей выполнять зажим губ дрели. Наиболее часто применение БЗП сопровождается следующими проблемами и сложностями:

• недостаточно качественное выполнение зажима сверла;
• отсутствие достаточной устойчивости к пыли;
• поломка зажимного механизма.

Снимаем резьбовой патрон

У дрелей с функцией реверса сверлильный патрон дополнительно фиксируется стопорным винтом, видимым сквозь раскрытые кулачки.

Стопорный винт резьбового патрона.

Шлицы на головке винта могут быть крестообразные, под шестигранник или даже «звездочкой». Подготовьте нужную отвертку, ключ или биту. Используйте инструмент с целыми шлицами, точно подходящими по размеру.

Откручиваем стопорный винт патрона.

Замерьте на валу дрели размер места под ключ. Скорее всего, это будет 14 мм для инструмента среднего класса или 17 мм для более мощного аппарата.

Подбираем ключ к патрону.

Подготовьте рожковый ключ с тонкими губками. Можно взять подходящий из ремонтного комплекта велосипеда или сточить грани обычного ключа на наждаке.

Готовим рожковый ключ.

Удерживая вал дрели ключом, попробуйте отверткой открутить винт по часовой стрелке (левосторонняя резьба).

Постарайтесь не сорвать шлицы.

Если резьба «не пошла», закрепите патрон электродрели в тисках и ударьте несколько раз по головке винта молотком через стальной стержень.

Теперь резьба станет податливей и винт отвернется.

Стопорный винт выкручен.

Далее откручивайте сам патрон против часовой стрелки (правосторонняя резьба), используя два ключа – рожковый и патронный.

Откручиваем патрон.

Могут возникнуть затруднения. Попробуйте увеличить рычаг, зажав в патроне шестигранный ключ.

В крайнем случае воспользуйтесь тисками, расположив в них дрель как на фото ниже.

Сдвиньте патрон с места ударами по воротку, закрепленному через четырехгранную головку.

Таким методом удается откручивать довольно сильно прикипевшие патроны.

Снятый с дрели резьбовой патрон.

После очистки установите патрон в обратной последовательности, помня о разных направлениях резьбы.

Перед закручиванием стопорного винта капните немного краски на резьбу.

Слизались грани фиксирующего винта патрона что делать

Что делать, если внутри патрона слизались грани шляпки винта? Очень распространенная проблема, решить которую вполне реально. Сначала рассмотрим причины, почему на винте слизываются грани:

1. Не прочитав инструкции, владелец пытается выкрутить винт по направлению против хода часовой стрелки. Если внутри имеется винт, то его крутить для вывинчивания следует по часовой стрелке, то есть наоборот
2. Неправильно выбранный инструмент, то есть используется отвертка со шлицами, которые слизывают грани винта. Перед применением следует максимально правильно подобрать отвертку
3. Некачественный винт. Обычно это встречается на дешевых китайских устройствах

Однако если слизались грани винта, то не спешите менять инструмент. Для его вывинчивания имеются разные способы:

1. Если шляпка винта имеет крестообразную форму, но при этом грани слизаны, то можно воспользоваться плоской отверткой. Производители предусмотрели вероятность слизывания граней, поэтому выкрутить винт можно не только крестообразной, но и шлицевой отверткой. Обычно этот метод помогает решить проблему
2. Воспользоваться продувочным пистолетом, попытавшись очистить загрязнения внутри шлицев шляпки. Часто в шляпке скапливается большое количество загрязнений, которые мешают качественному соединению с винтом
3. Взять отвертку, и приложив ее к шляпке винта, нанести несколько легких, но резких ударов. Отвертка углубится внутрь шляпки винта патрона, что повысит вероятность его выкручивания
4. Отрезать кусочек резины, и расположив поверх шляпки, попытаться через него отверткой зацепиться за оставшиеся грани, и произвести вывинчивание
5. Если все способы перепробованы, то остается только либо разобрать шуруповерт или дрель с последующей заменой исполнительного органа совместно с валом от редуктора или болгаркой разрезать патрон. Открыв доступ к шляпке винта, можно ухватиться за нее ручными тисками, и произвести выкручивание. Патрон после этого метода подлежит замене

При этом вовсе нет никакой необходимости замены всего инструмента.
