Как просто заточить пилу

Общие требования к заточке

К ручной заточке зубьев ножовки по дереву предъявляют следующие требования:

• для работы необходимо использовать качественные напильники (надфили);
• напильники должны применяться только для обработки пилы;
• на каждый зуб должно приходиться равное количество проходов вне зависимости от формы зуба;
• запрещено менять угол наклона напильника и вращать его в процессе заточки;
• напильник необходимо двигать только в одну сторону, от себя;
• грань зуба должна быть матовой, при наличии глянца необходимо повторить заточку;
• при работе полотно необходимо надежно фиксировать в тисках, при этом зубцы должны немного выступать и располагаться на одинаковой высоте;
• рабочее место должно быть хорошо освещено.

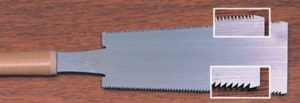

А как затачивать экзотические инструменты, например, японские ручные ножовки по дереву?

У восточных инструментов по дереву, рабочей стороной является та, что направлена в сторону работника.

Зубья разведены минимально, и заточка производится с трех сторон. Принцип обработки такой же, как у традиционных полотен, но разворот на станке нужно будет делать несколько раз, закрепляя инструмент под разными углами.

Заточка проводится плоским надфилем, после грубой обработки каждый зуб доводится так называемым «бархатным» инструментом.

Несколько видео примеров как точить японскую пилу

Быстрая заточка с помощью полировочного валика

Заточка надфилем. Утомительно но эффективно

Общие правила ручной заточки:

• Применение качественных напильников (надфилей). Комплект должен использоваться только для обработки ножовок
• На каждый зуб производится одинаковое количество проходов, даже если вам показалось, что один из резцов недостаточно обработан
• Не меняйте руку и угол напильника, пока не пройдете одну сторону. Не вращайте инструмент – проход каждой стороны выполняется одной гранью
• Движение должно быть только в одну сторону – от себя. Никаких возвратно-поступательных проходов
• Заточенная поверхность должна быть матовой. Если вы увидели гладкий блеск на грани зуба – значит повторите обработку
• Видимые заусенцы устраняются надфилем с «бархатной» насечкой.

Итог: обработка инструмента своими руками – не такое сложное занятие. При соблюдении общих правил, и наличии приспособлений, вы сможете сэкономить на покупке новой пилы.

Все подробности заточки ножовки своими руками в этом видео материале.

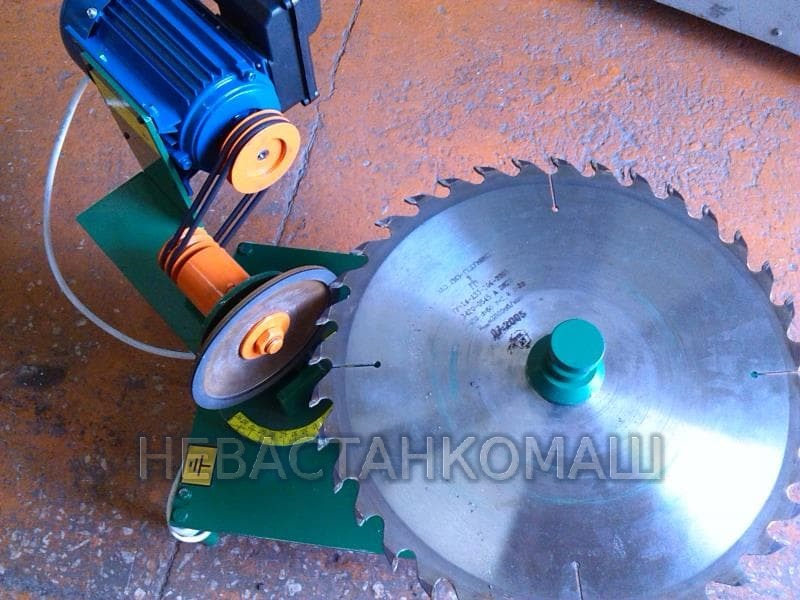

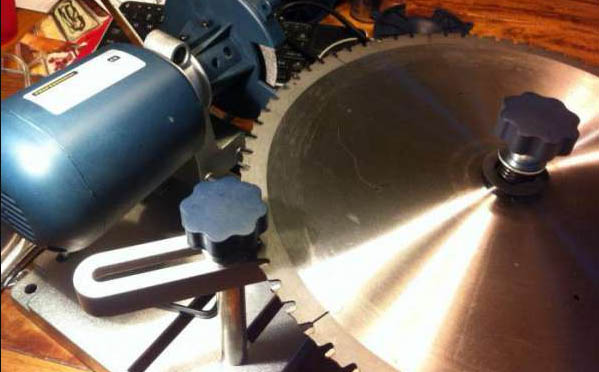

Общие требования к заточке

Для обеспечения качественного результата и безопасности работы эксперты рекомендуют соблюдать ряд правил:

• диск необходимо надежно зафиксировать в таком положении, чтобы все зубья были отчетливо видны;
• элемент ложен плотно прилегать к дискам и удерживающим брусьям;
• обязательно контролирует равномерность съема металла по профилю зубьев;
• во избежание разогрева и деформации материала диск не должен прижиматься к точильному кругу;
• при использовании алмазных точильных элементов обязательно используют охлаждающую жидкость;
• перед заточкой диск очищают от загрязнений моющими растворами.

При соблюдении всех правил процедуры до полного износа диска можно проводить 25-30 заточек.

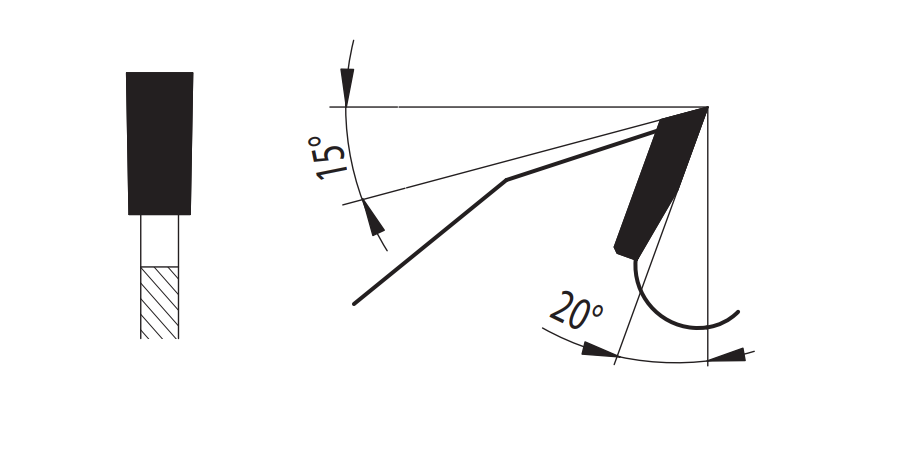

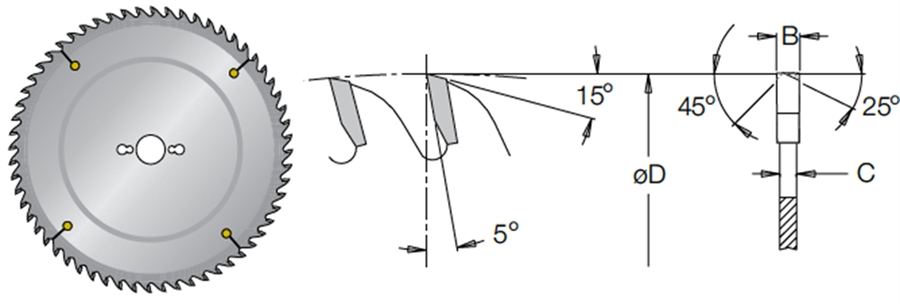

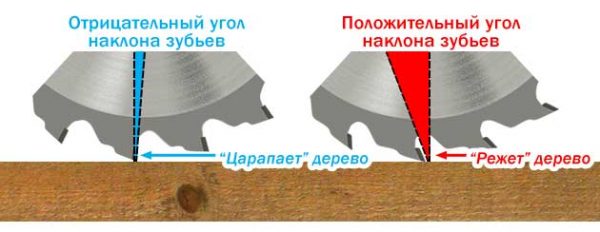

Наклон заточки зубьев

Под данным понятием понимают угол отклонения режущей кромки зуба от радиуса диска. Величина показателя индивидуальна для каждого рабочего элемента. Ее обычно указывают в паспорте или на боковине.

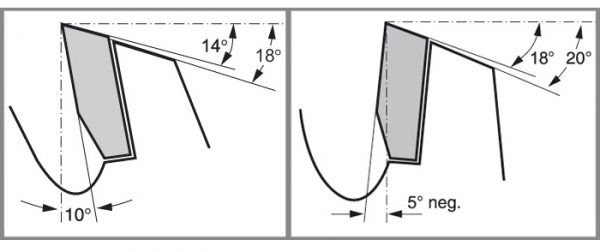

Выделяют следующие виды углов:

1. Положительный – обозначается маркировкой POZ 10, составляет от 15 до 20 градусов. Увеличивает подачу агрегата, но делает разрез грубым
2. Отрицательный – маркируется символами NEG-5. Варьируется в диапазоне от 0 до -5 градусов. Диски с отрицательным углом наклона обладают медленной скоростью, но качество распила выше.
3. Нулевой. Элементы с таким показателем используют для резки металла.

Если вы планируете пилить древесину в продольном направлении, то выбирать нужно первый вариант, в поперечном – второй тип дисков. Режущие круги с углом 15 градусов считаются универсальными. Они способны выполнять распил материала вдоль и поперек.

Заточка зубьев предполагает обязательную разводку зубьев

Разводка зубьев

Первым этапом процедуры выступает проверка расстояния между зубьями диска. Его подгон осуществляют под тот тип материал, с которым чаще придется работать. Для обработки твердых пород древесины зубцы разводят на расстояние в 1.5-2 раза больше, чем толщина полотна. При работе с мягким материалом данная величина должна превышать толщину в 2-3 раза.

При выполнении разводки нужно следить, чтобы зубцы были отогнуты равномерно. При их расположении на разном расстоянии от центра будет происходить постоянное заклинивание режущего круга, что уменьшит скорость распиловки, отразится на качестве реза в худшую сторону.

Разводку рекомендуют осуществлять специальным приспособлением с одноименным названием. Наличие упора не позволит отогнуть зуб на большее расстояние, чем предусмотрено стандартом.

Все зубцы делятся на 2 группы. Сначала выполняют разводку элементов одного типа, а затем остальных, поэтому их загиб осуществляют через один по всей длине режущего полотна в противоположные направления.

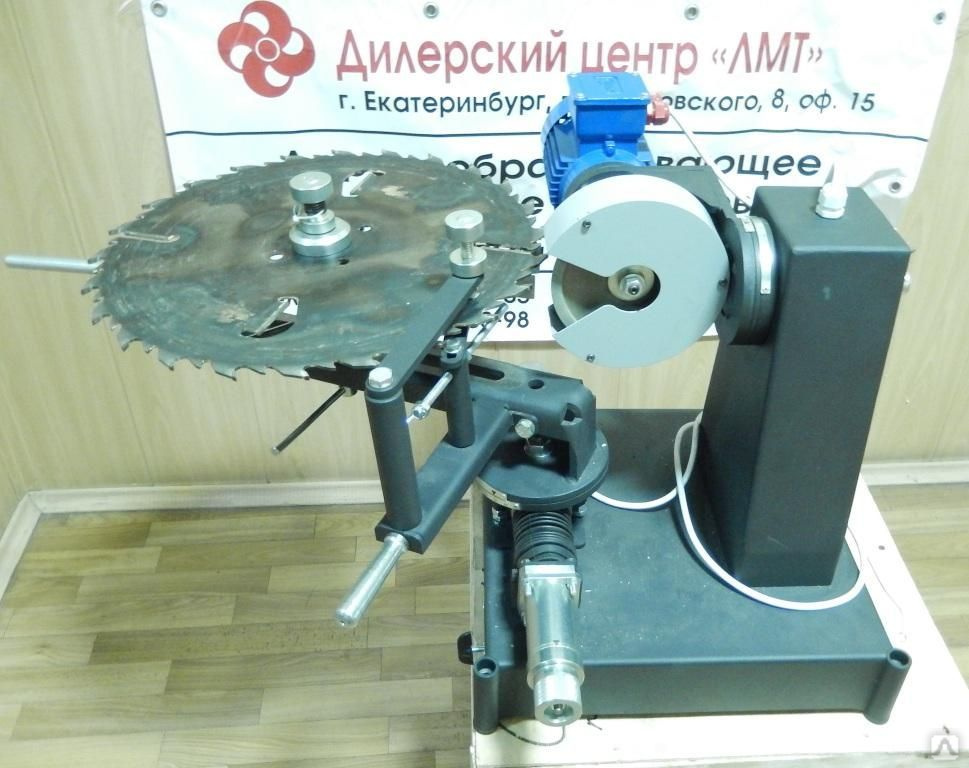

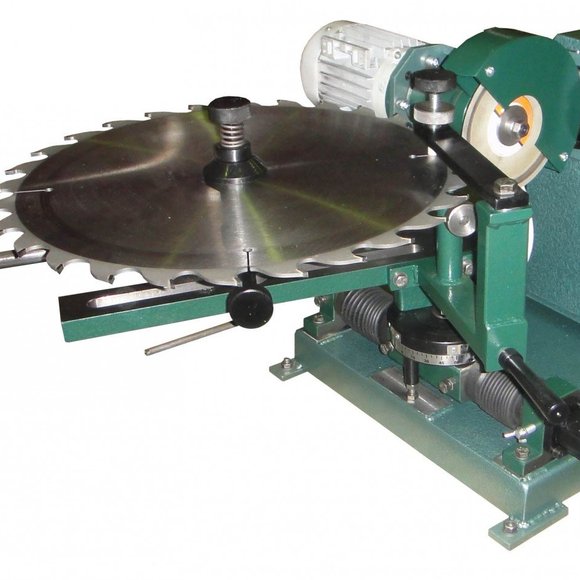

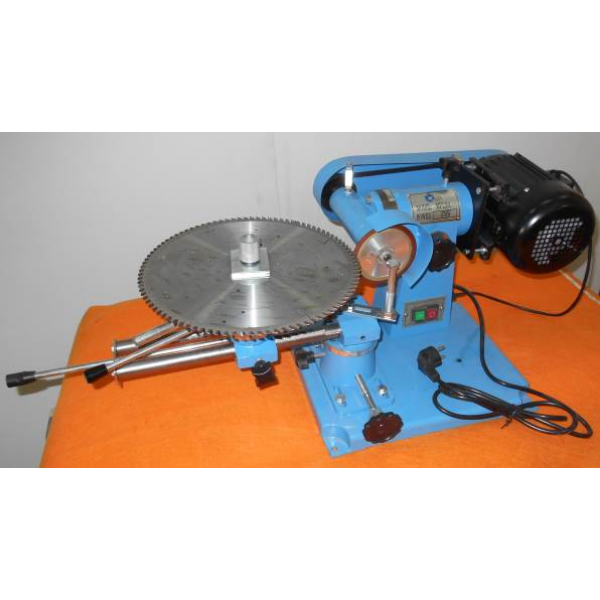

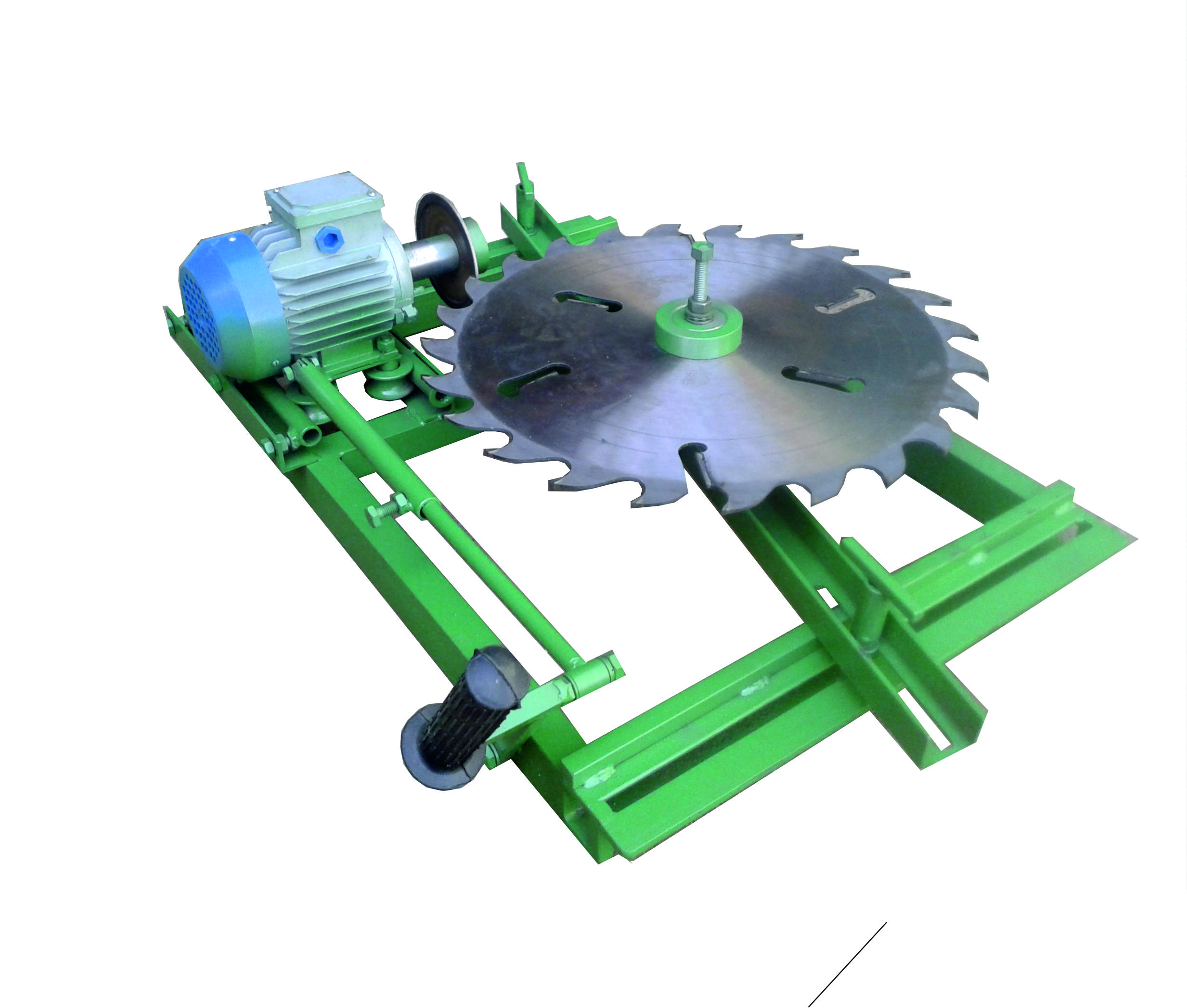

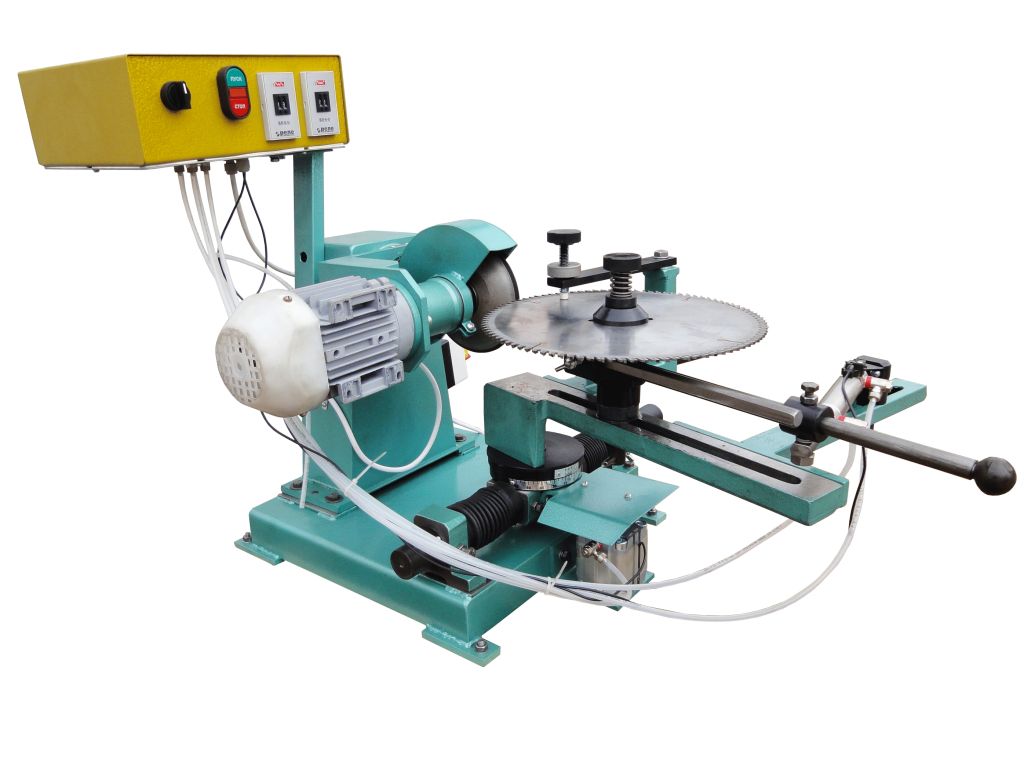

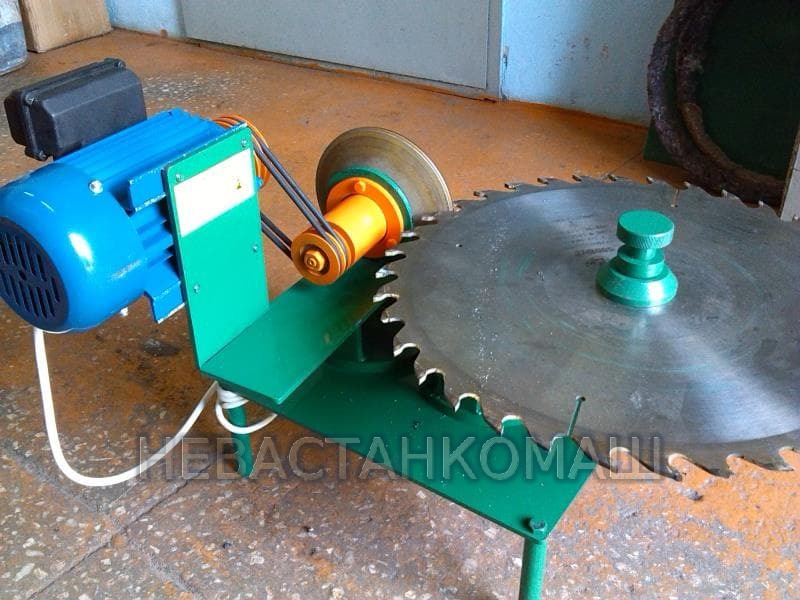

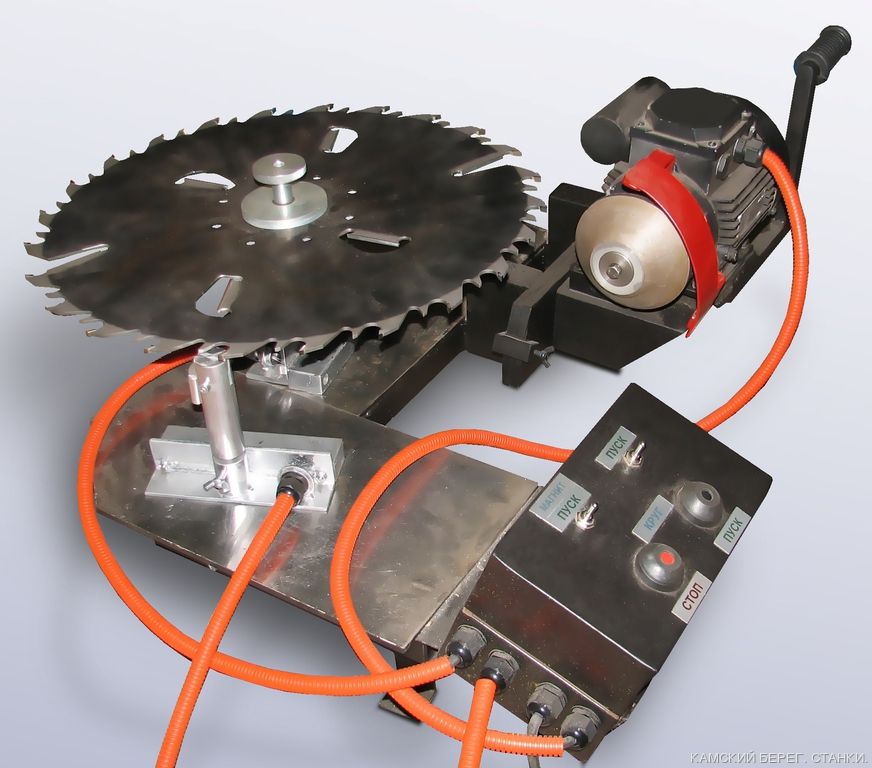

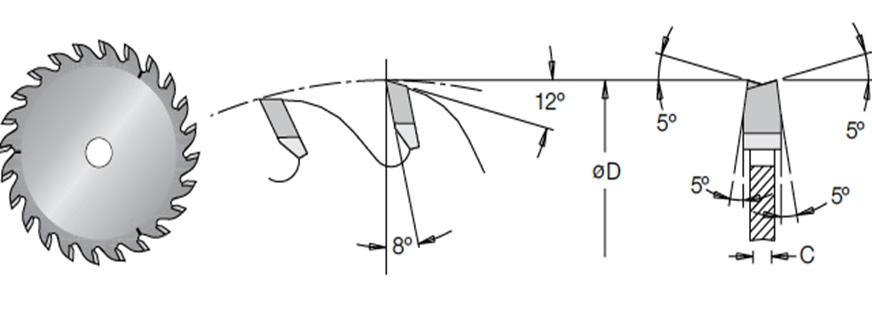

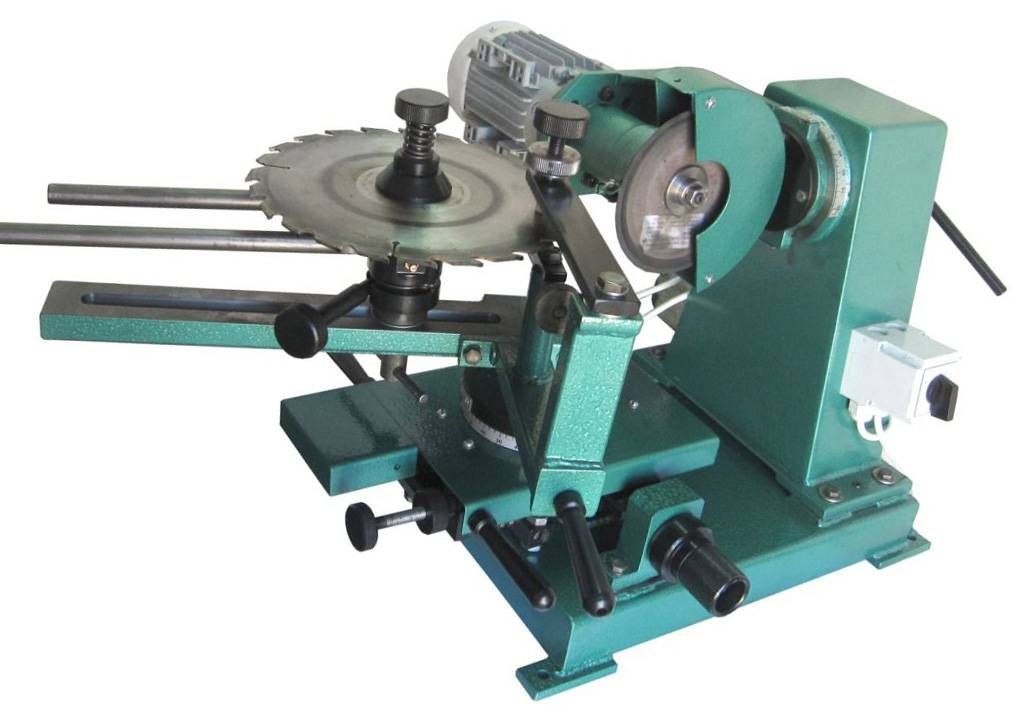

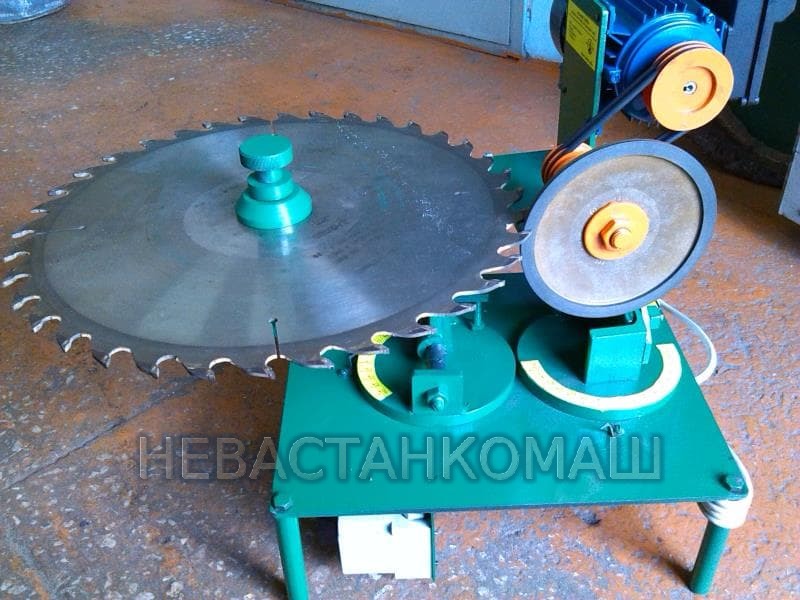

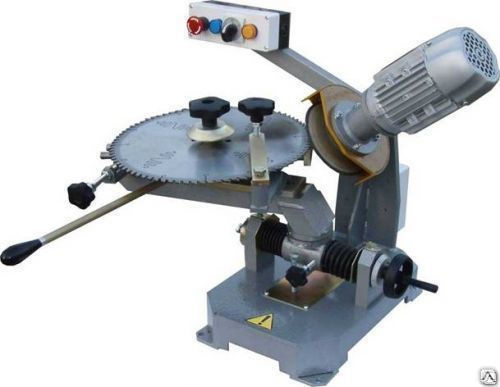

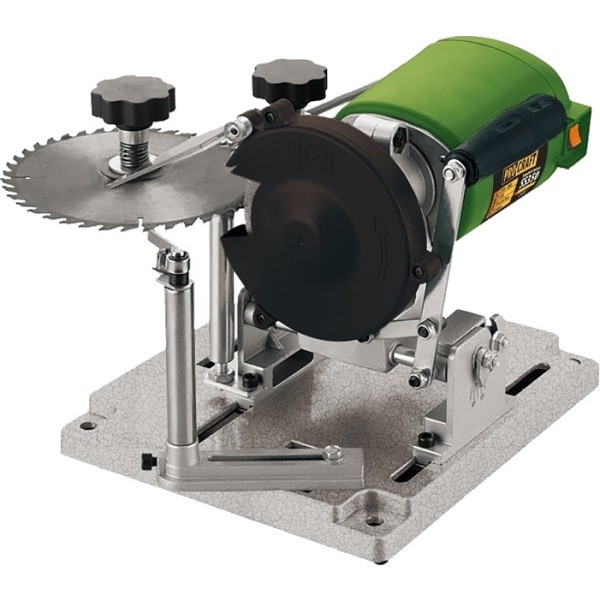

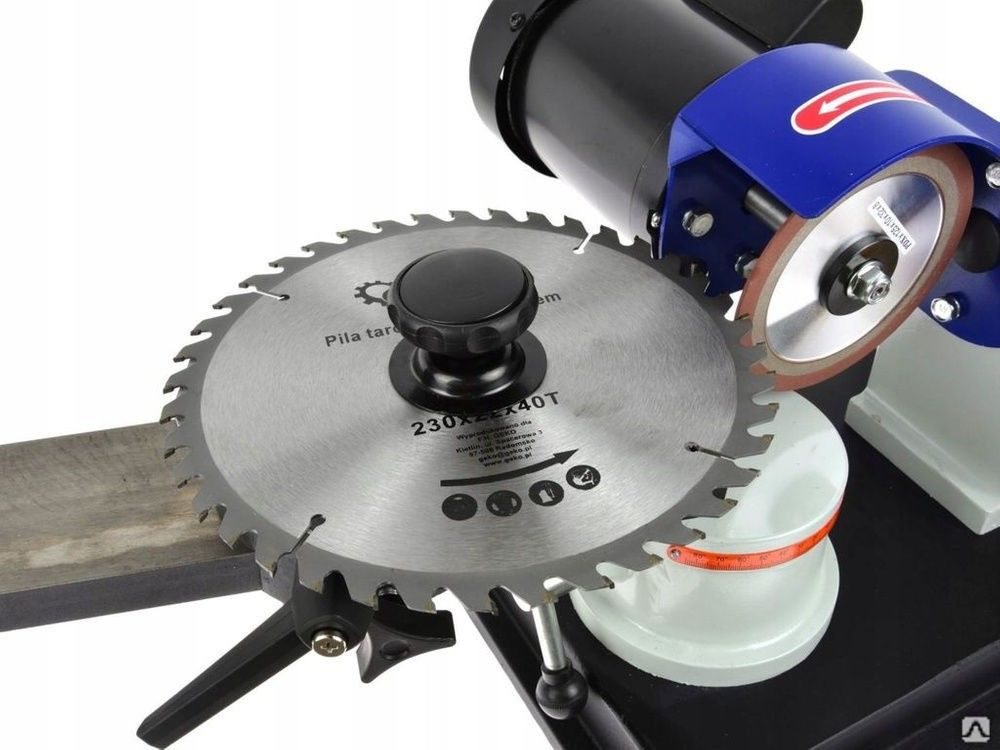

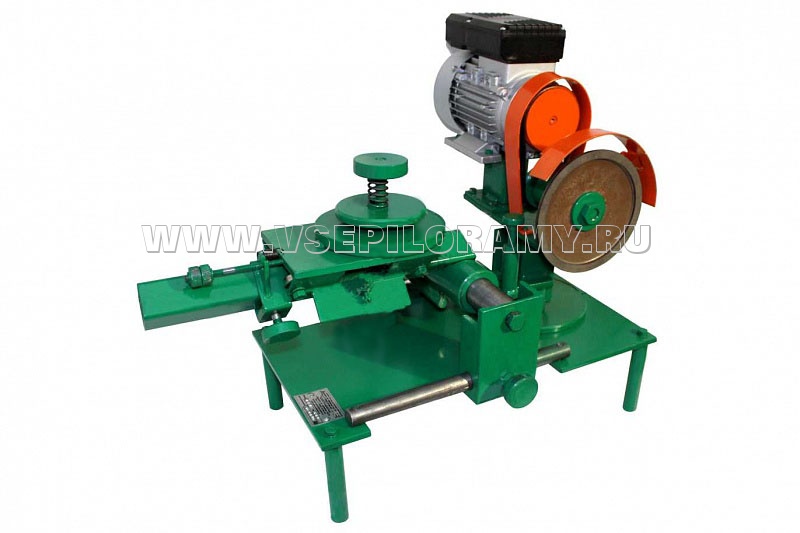

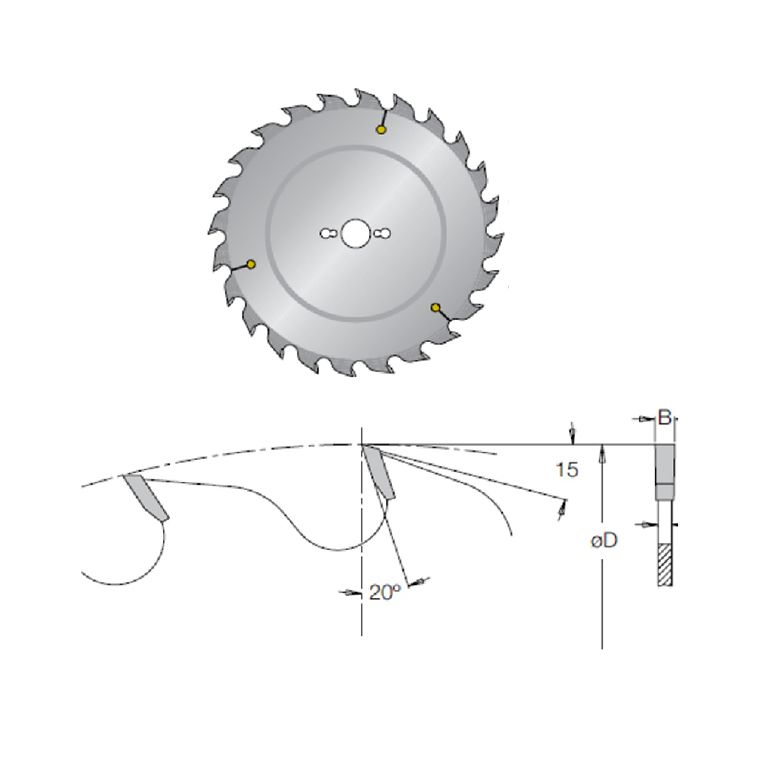

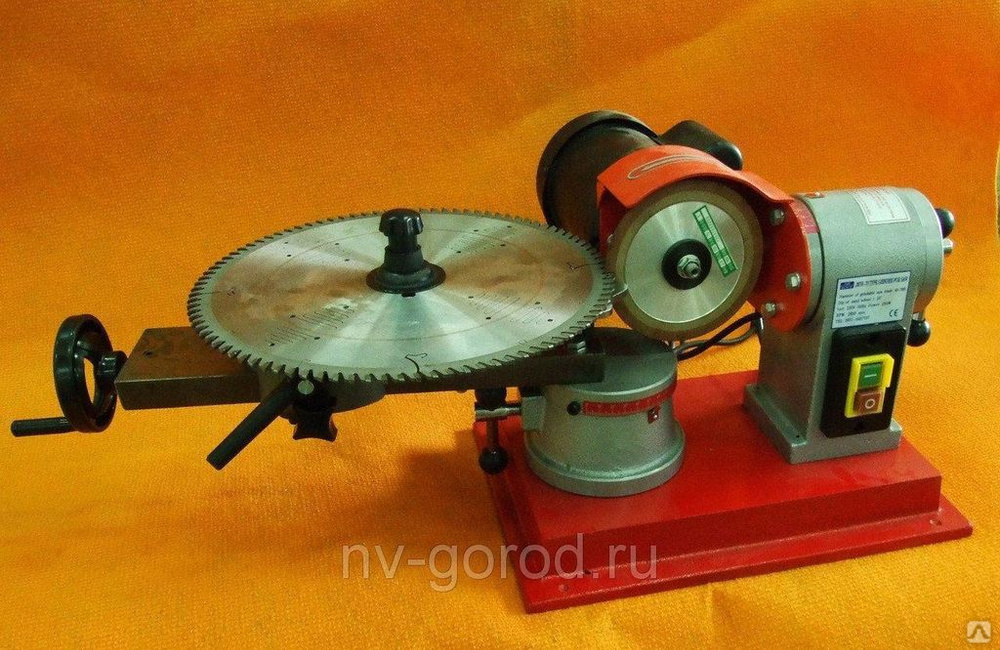

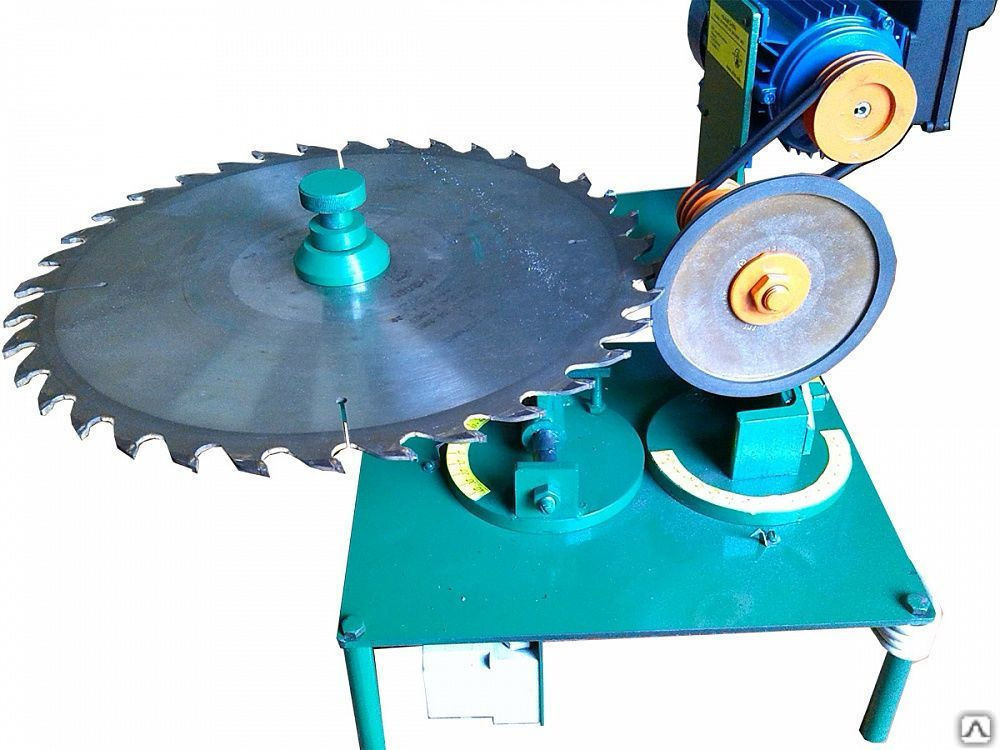

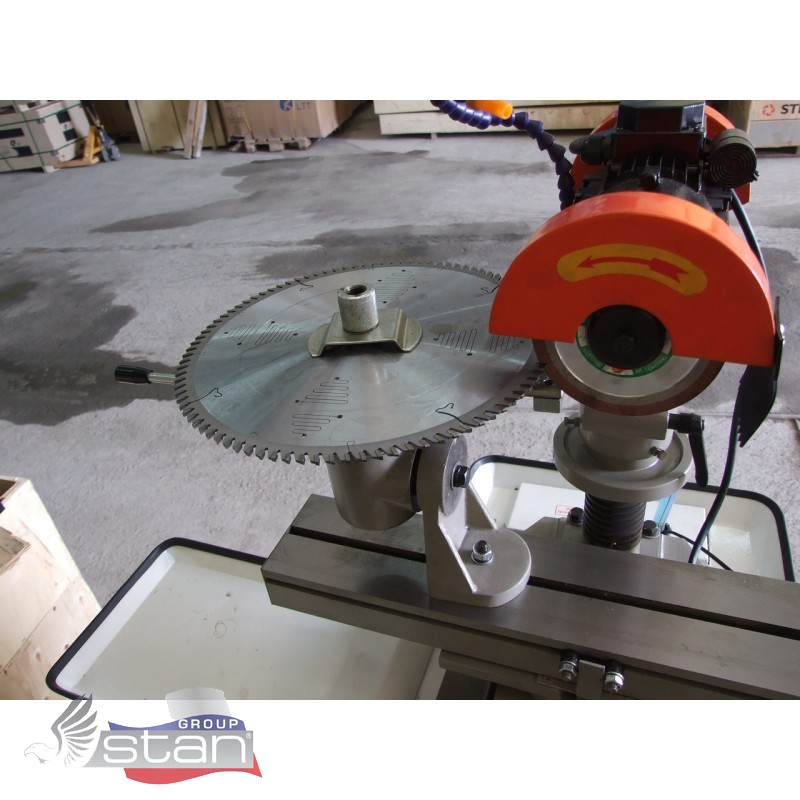

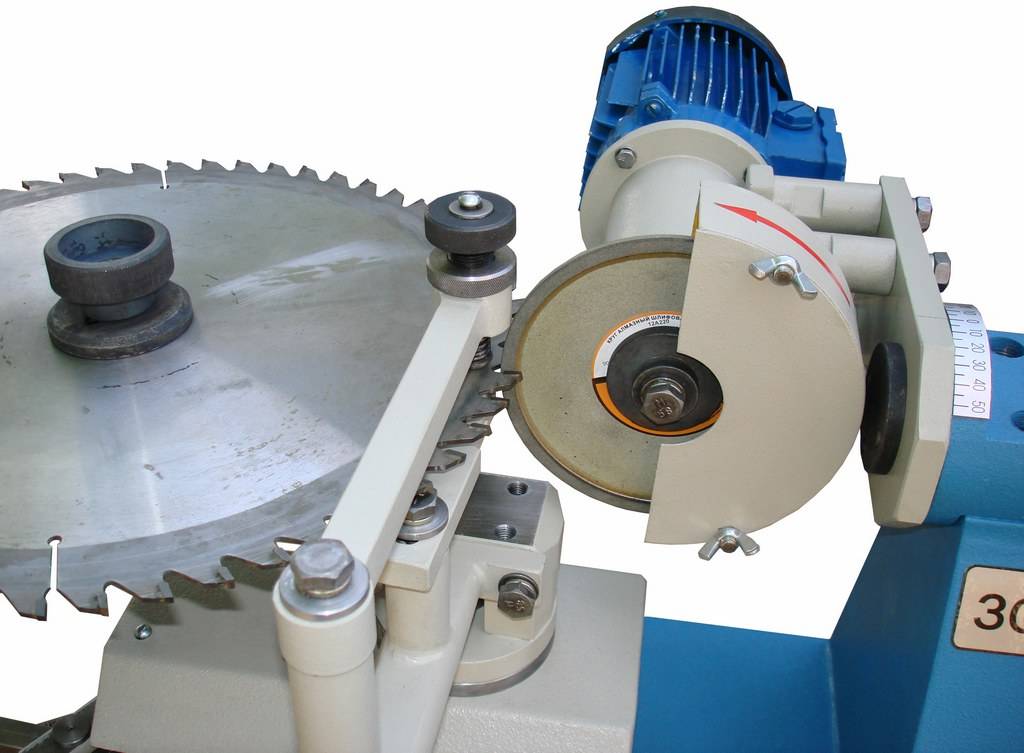

Принцип и угол заточки дисков для циркулярной пилы

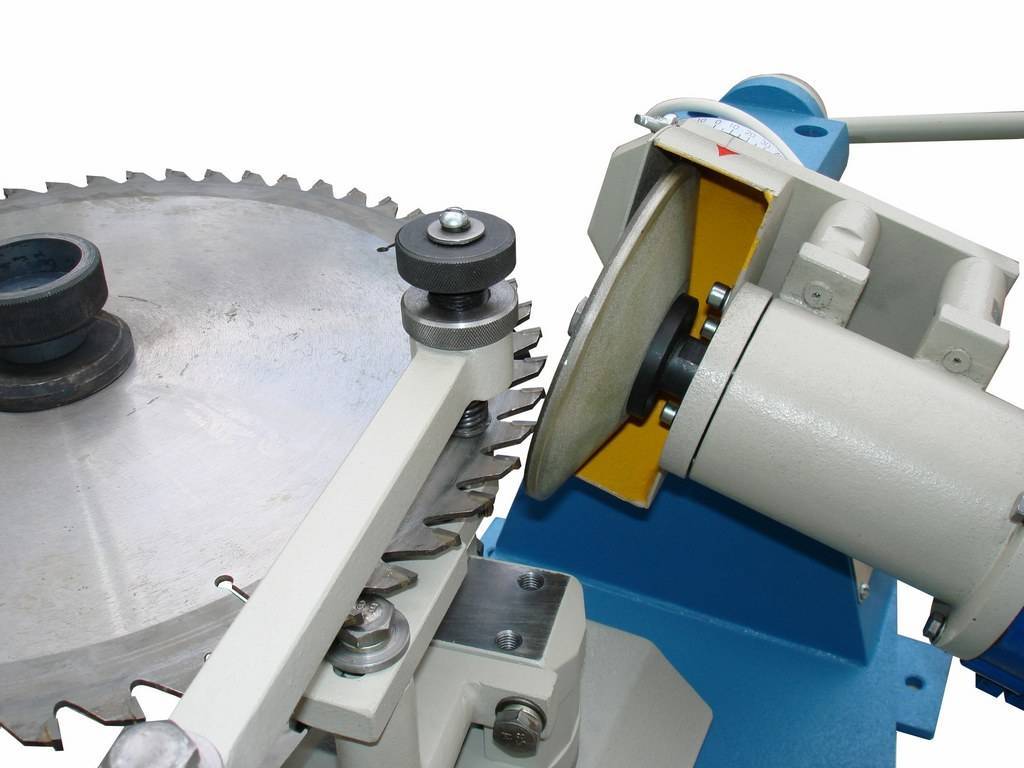

Заточка дисковых пил с твердосплавными напайками имеет свои тонкости и особенности технологии. Сама напайка имеет четыре основных плоскости —переднюю, верхнюю и боковые. Углы, образуемые этими плоскостями, представляют собой режущие поверхности.

Основной рабочей поверхностью выступает кромка между верхней и передней поверхностью. Боковые кромки задействуются в основном тогда, когда зубья имеют развод — наклон вправо или влево от оси реза.

Технологически операция заточки выполняется в два этапа:

1. Сначала придается форма самому зубу и его поверхностям.
2. Потом делает заточка режущей кромки.

При этом, если диск сильно изношен сначала придается нужная форма зубу, выравнивается его передняя и верхняя часть до нужного угла. А потом обрабатываются и боковые, и главная, грани победитовой напайки.

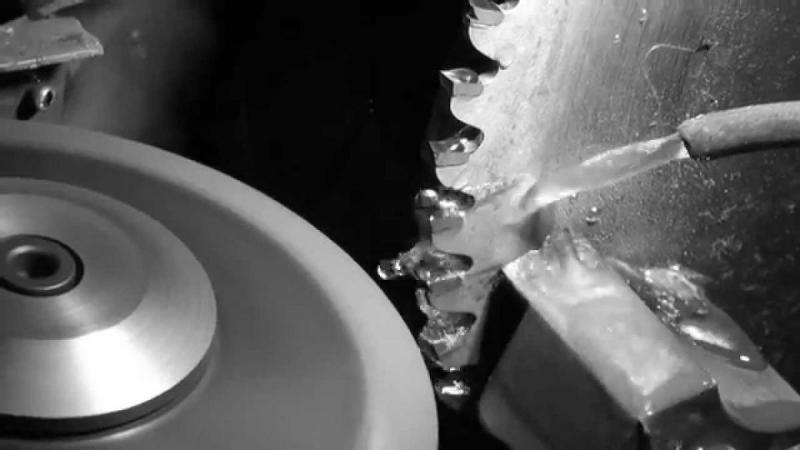

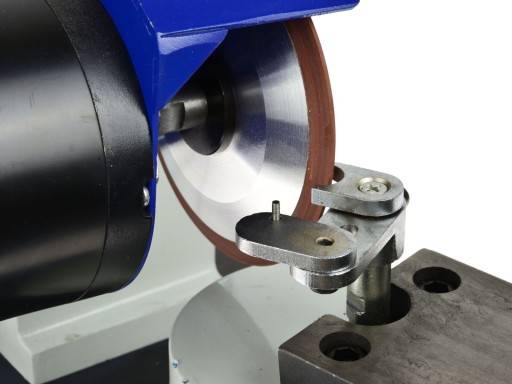

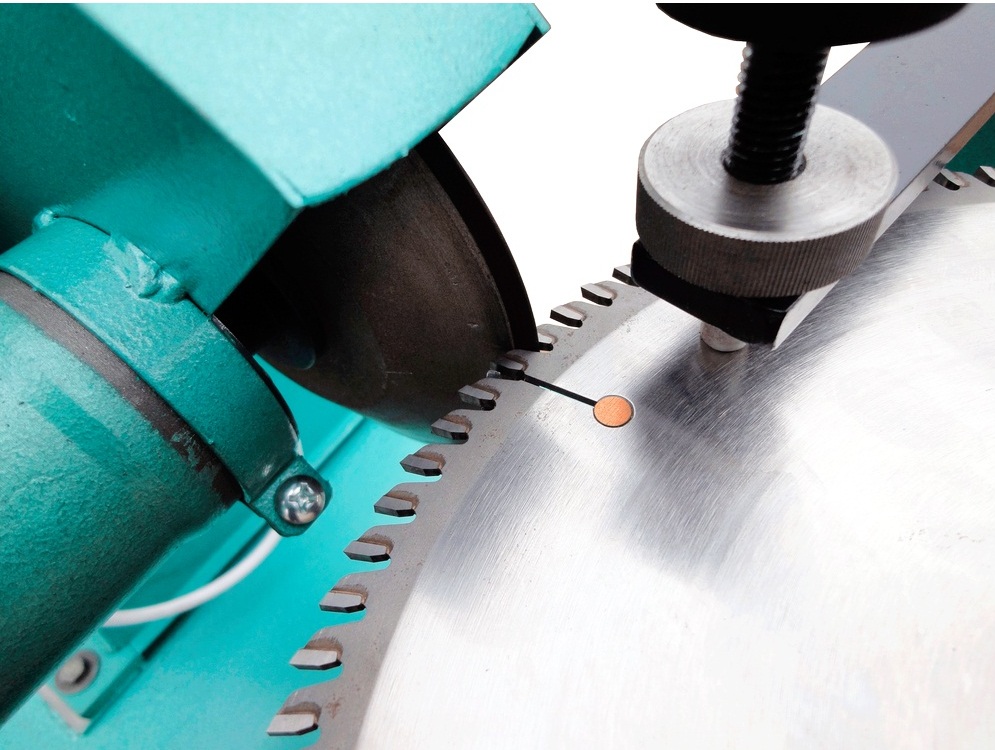

Заточка твердосплавных напаек

Разводка зубьев

Чтобы зуб при разводке не сломался, не отгибайте его целиком.

Перед проведением заточки режущего элемента необходимо проверить и поправить разводку зубьев. Качество разводки проверяют визуально и путем замера ширины разводки.

Разведение зубьев ножовки производится при помощи специального инструмента – разводки. Элементарная разводка представляет собой небольшую металлическую пластину с ручкой. В пластине делается прорезь, шириной немного большей толщины полотна ножовки. Для повышения качества разведения следует использовать разводку с упором, которая с помощью гайки-барашка и винта выставляется на нужном расстоянии и, таким образом, контролирует величину изгиба.

Само разведение зубьев производится в следующей последовательности. Пила зажимается в тиски, так чтобы над губками тисков находились только зубья. Они поочередно захватываются в прорезь разводки и изгибаются в средней части на заданный угол в нужную сторону. При использовании разводки с упором вначале производится изгиб зубьев в одну сторону. Затем упор переставляется, и изгибается другая группа в противоположную сторону. Изгиб зуба производится плавным движением.

Качество разводки зубьев проверяется визуально и при помощи измерения штангенциркулем. Для проверки отсутствия излишнего изгиба отдельных элементов рекомендуется простое испытание. Пила после разводки протягивается между губками тисков, раздвинутыми на ширину, равную ширине разводки. Излишний изгиб зуба не позволит переместить полотно.

Необходимый инструмент

Наточить ножовку при помощи машины для шлифования или болгарки требует определенных навыков.

Механическим путем наточить ножовку намного безопаснее и проще.

Прежде чем приступать к работе, подготовьте тиски или струбцину, штангенциркуль, молоток и другой необходимый инструмент:

Поперечные пилы точат под углом 60 градусов при помощи трехгранного мелкого напильника.

Продольные с углом менее 60 градусов – используется крупный надфиль или ромбический напильник с мелким абразивом.

Для смешанного типа понадобится надфиль с грубой насечкой или ромбический напильник с мелкой насечкой.

Для этой операции пригодится специальное устройство для заточки – деревянный брусок с вырезанным гнездом для защиты рук от порезов.

Чтобы наточить ножовку используя шлифовальную машину, понадобится отрезной круг по толщине от 1.2 до 1.4 мм, диаметром 115 или 125 мм. УШМ должна иметь регулировку оборотов в диапазоне 5000 – 8000 в минуту. Установка защиты является обязательным условием для использования такого способа. Как правило, используется самодельный щиток из прозрачного пластика.

Технология заточки ножовки по дереву

Правильная заточка ножовки должна сохранить рабочий профиль зубьев.

Он определяется по следующим параметрам:

• шаг и высота; • угол заострения; • радиус закругления.

Угол заточки может быть установлен в диапазоне от 30 до 60 градусов, и зависит от материала.

Так, для мягких пород дерева оптимальным будет показатель 50 градусов.

Важно правильно закрепить полотно в тисках – не стоит сильно зажимать его, так как сталь будет вибрировать под напильником. При помощи верстака и струбцины можно удобно закрепить ножовку

При помощи верстака и струбцины можно удобно закрепить ножовку.

Заточка производится поочередной двусторонней заточкой – сначала проходят один ряд по левым граням всех зубцов.

Потом инструмент переворачивают, и повторяют проход по правой половине резаков.

Односторонним способом для правки ручных пил не пользуются – он применим лишь по отношению к некоторым типам ножей.

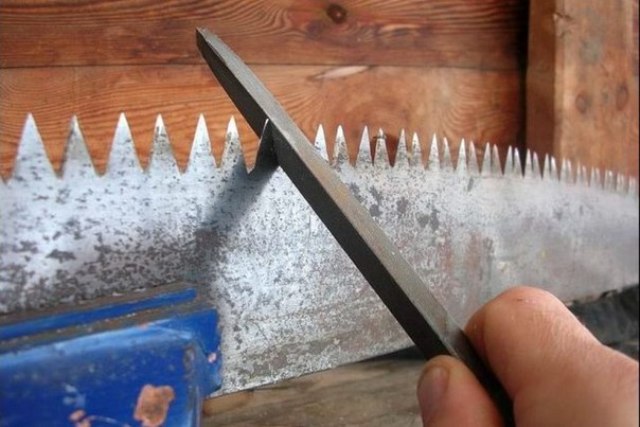

Как правильно наточить ножовку напильником

Инструмент удерживается по отношению к зубу под углом 60°-75°. Сначала проходятся четные резцы, чтобы не менять положение руки. Затем полотно разворачивается на 180°, и процедура повторяется для нечетных зубьев. Издревле крупные пилы для заготовки дров именно так и затачивали. Настоящие мастера делали это «на глазок» с высоким качеством.

Пилу для черновой работы можно заточить и таким способом. А вот инструмент для столярной и плотницкой работы требует большей аккуратности. Далеко не каждый может позволить себе купить станок для заточки ножовок. При наличии компактного наждака, можно изготовить самодельную станину, которая будет работать не хуже заводской.

Можно затачивать ножовку с помощью болгарки. Электроинструмент закрепляется под определенным углом к верстаку. Ножовка двигается вручную по направляющим, чтобы каждый зуб подводился к наждачному диску в одной и той же плоскости. Ставится ограничитель глубины заточки.

Принцип такой же, как при ручной заточке. Сначала проходятся четные зубья, затем полотно разворачивается и обрабатывается нечетный ряд.

Такие машинки пригодятся в случае, когда вы регулярно тупите инструмент, выполняя большое строительство или ремонт деревянных изделий. Если вопрос «как заточить пилу» возникает один-два раза в год – воспользуйтесь более простым приспособлением. В продаже имеются различные направляющие для напильника или надфиля, позволяющие удерживать его под заданным углом.

Особенно полезно такое устройство для заточки компактных полотен, когда ошибка на пару градусов приводит к порче инструмента. Если вы хотите сэкономить еще больше – направляющую можно изготовить самостоятельно.

Общий принцип показан на рисунке.

Полотно фиксируется под определенным углом, для напильника или надфиля устанавливается ограничитель параллельно верстаку, и поочередно на каждый зуб приходится 2-3 прохода. Затем разворот полотна (не меняя угол направляющей), и проход второй стороны. Преимущество подобных приспособлений – на них можно и разводить и точить зубья.

Опять же, подобные устройства подходят для простых ножовок, с традиционной формой резцов.

Заточка цепи бензопилы

Острое лезвие на бензопиле не только продлевает срок службы устройства, но и делает его использование более легким и безопасным. Помимо этого, тупые зубцы не будут резать материал прямо.

Рисунок 3. Стачивание ограничителя глубины при помощи шаблона.

В связи с тем, что внутренний контур зубцов бензопилы напоминает окружность, для их заточки используется круглый напильник определенного диаметра, который выбирается в зависимости от шага цепи. Данное значение можно посмотреть в паспорте на пилу. Обычно оно составляет около 4-5,5 мм. Заточка бензопилы требует точного позиционирования напильника относительно обрабатываемого зуба. Работать им нужно таким образом, чтобы его верхний край выступал по отношению к верхушке зуба приблизительно на 1/5 диаметра напильника.

Еще одним важным условием качественной заточки бензопилы является правильное расположение напильника в горизонтальной и вертикальной плоскости, которое показано на рис. 1. Выполнить все условия, применяя только напильник, практически невозможно, поэтому бензопила затачивается с использованием дополнительных приспособлений. Они представляют собой наборы, которые в большинстве случаев продаются вместе с пилой. Если же такого набора в комплекте нет, то его легко можно приобрести отдельно практически в любом строительном магазине. Стандартный набор включает такие инструменты (рис. 2):

• круглый напильник со специальной державкой;
• плоский напильник;
• шаблон для стачивания ограничителя глубины.

Перед тем как приступать к заточке бензопилы, необходимо закрепить ее в тисках. Затачивая пилу, нужно сделать несколько плавных и размеренных движений напильником от себя. При этом производить данную процедуру следует с одинаковым нажимом. Напильник нужно периодически поворачивать, чтобы избежать его одностороннего износа. Таким же способом затачиваются и остальные зубья цепи. Рекомендуется сначала заточить зубцы одного направления, а затем переходить к зубцам другого направления. При заточке всех зубов делайте одинаковое количество движений напильником, что позволит добиться их одинаковой длины.

https://www.youtube.com/watch?v=9pycPUksXJM

После нескольких заточек зубцов возникает необходимость стачивать ограничитель глубины. Для этого можно воспользоваться шаблоном, который идет в комплекте к точильному набору. Он налаживается таким образом, чтобы ограничитель попал в прорезь, а плоским напильником стачивается видимый из прорези кончик (рис. 3).

Заточка зубьев ножовки для поперечного пиления

Чтобы вернуть остроту инструментам для поперечного пиления, эффективнее пользоваться трехгранным напильником с личной насечкой и углом 60 °. После зажатия тупой ножовки в разводке, приступают к обработке левой грани на первом резце. Фиксировать полотно рекомендуется под наклоном 45-50 ° относительно рабочей плоскости. Установку напильника выполняют параллельно поверхности рабочего стола под наклоном в 60-75 °.

Восстановительную манипуляцию тупых резцов производят в несколько заходов. Первым делом следует наточить левые грани нечетных резцов, а затем правые грани. После прохождения нечетных резцов инструмент разворачивают в заточном приспособлении, чтобы приступить к обработке четных зубьев, оказавшихся в дальнем ряду

При работе с пилами поперечного распила важно контролировать степень остроты режущих кромок

Профессиональная заточка цепи на ручном станке: пошаговая инструкция

Если вы основательно решили подойти к натачиванию режущей оснастки своего инструмента, и приобрести специальный ручной станок, фото которого представлено ниже, тогда вам понадобится помощь в том, как им правильно пользоваться.

Такие станки отличаются возможностью выполнения максимально-точной и качественной заточки. Особенно это актуально для новичков. Как наточить цепь бензопилы на ручном станке, рассмотрим с пошаговым описанием:

Для начала станок крепится к краю стола. Как вы понимаете, такой метод также не подходит для использования в полевых условиях.
После сборки станка, необходимо зафиксировать оснастку в специальной канавке тисков, и зафиксировать ее зажимом в виде рычага.
Теперь подбираем соответствующего диаметра напильник, и устанавливаем его в специальный зажим подвижной части станка.
Винтом (показан на фото ниже) выбирается горизонтальный угол заточки.
Выставляется вертикальный угол заточки, который регулируется соответствующим винтом на станке.
Еще одним винтом выставляется высота расположения напильника. Не забываем, что напильник должен возвышаться над верхней кромкой резца на 1/5.
Теперь можно осуществлять процесс заточки. Для этого находим зуб, который станет самым коротким после заточки (на него будут равняться остальные). Ведь увеличить его относительно других невозможно, а сделать другие зубья такими, как этот, вполне под силу, и особенно, при использовании такого оборудования.
Совершаем заточку, двигая напильником вперед с одновременным снятием стружки. В обратном направлении напильник перемещается на холостом ходу, то есть, без нажима.
После того, как первый зуб будет заточен до идеального состояния, мы будем считать его эталонным, и по нему будут затачиваться остальные звенья

Важно отметить, что при дальнейшей заточке нельзя изменять настройки станка.
При помощи указанного ниже на фото стопора с его регулировочным винтом осуществляется настройка величины упора в зуб, который подлежит заточке.
На фото ниже показан ролик с упирающейся в него поперечиной. Это индикатор, благодаря которому происходит приведение размеров всех зубьев к значениям первого эталонного звена.
Аналогичным образом осуществляется заточка всех звеньев с другой части, только для этого необходимо переместить напильник на противоположную сторону.
После окончания процедуры, понадобится отрегулировать глубину пропила

Для начала ее необходимо измерить, воспользовавшись щупами. Ее значение должно быть относительно верхней части режущего зуба в пределах 0,5-0,7 мм или среднее значение 0,65 мм. Если значение меньше указанной нормы, тогда приступаем к стачиванию зуба, отвечающего за глубину реза.
В конструкции станка предусмотрена возможность закрепления треугольного или плоского напильника, с помощью которого и снимается верхний слой металла со звена, отвечающего за глубину реза.
Ниже на фото показан винт, которым выставляется значение глубины пропила, которое необходимо в итоге достичь.

На этом процесс заточки режущей оснастки инструмента на специальном ручном станке завершен. На основании представленной инструкции можно сделать соответствующий вывод. При использовании такого оснащения, можно добиться максимальной точности не только заточки, но и получения зубьев одинакового размера, что положительно влияет на весь процесс пиления бензопилой. Добиться таких результатов невозможно ни при использовании электрических станков, ни при применении метода ручной заточки без дополнительных приспособлений.

Развод зубьев ножовки

Движение полотна должно быть свободным, для чего разводят зубья пилы на одинаковую величину.

Чтобы снизить коэффициент трения и зажим ножовки в пропиле, его ширина должна быть больше толщины рабочего полотна, иначе металл нагревается и расширяется, что приводит к заеданию пилы.

Развод зубьев ножовки выполняется отгибанием резцов в стороны.

Использование плоскогубцев не позволяет получить одинаковый угол наклона – таким инструментом можно будет пилить только дрова.

Чтобы развести резцы равномерно и получить ровный, аккуратный срез, используется самодельное приспособление для разводки зубьев.

Для его изготовления нужна металлическая плашка произвольной формы толщиной 2-3 мм.

В простом варианте, делаются несколько прорезей, обозначающих толщину полотна.

Зубец захватывается в отверстие, и отгибается до достижения выбранного упора.

Во второй версии, в планке пилкой по металлу пропиливается срез, и сверлятся два отверстия для установки ограничителя.

Поворот сектора в стороны позволяет регулировать угол загиба.

На рисунке изображена простая модель и разводка с упором.

Схема прибора отличается интуитивной простотой изготовления и использования.

Необходимо учесть, что для ширины отгиба есть свои параметры.

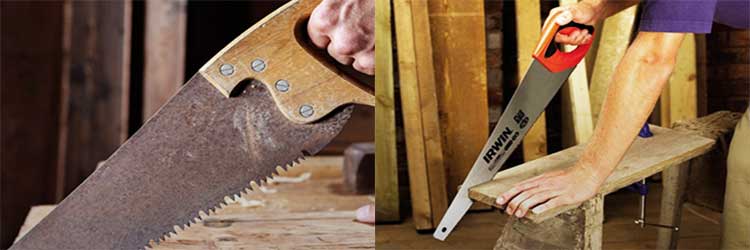

Зачем точить?

Итак, зачем точить ножовку? Ответ на этот вопрос кажется нам очевидным. Любой режущий инструмент способен работать нормально только при условии, если он острый.

Но когда мы долгое время используем его, зубья скругляются, ход ножовки теряет должную плавность, становится затрудненным. Что бывает, когда плохо заточенный инструмент используется в работе?

• Ухудшается производительность. Чтобы сделать то же количество распилов тупым приспособлением, мастеру придется потратить вдвое больше времени и сил.
• Точность проводимых операций будет стремиться к нулю. Выполнить аккуратный разрез будет практически невозможно до тех пор, пока вы не решите подточить пилу.
• Пользоваться тупым инструментом опасно. Нож постоянно съезжает с линии распила в разные стороны, его заклинивает, лезвие застревает, зубья приходят в еще большую негодность. Не забывайте, что вы можете травмироваться!

Делать что-либо с такой пилой становится настоящим мучением, и единственным способом вернуться к заводским параметрам и получить снова ровный и плавный ход становится заточка ножовки.

Как определить, что пришло время?

Конечно же, заточить ручную пилу по дереву уже давно пора, если с ней стало тяжело обращаться. В чем это проявляется, описано выше. Но можно ли предотвратить это состояние? Можно ли произвести заточку и разводку зубьев заранее, чтобы не выпадать из процесса?

Опытные мастера подсказывают, что пора взяться за надфиль, если инструмент при работе начал издавать другие звуки (если постоянно использовать одну и ту же пилу, ее «мелодия» станет узнаваемой, и вы быстро заметите изменения). Также определить остроту можно по блеску режущих кромок зубьев.

Если правильно заточить ножовку, инструмент моментально восстановит свои свойства. Операция придаст зубьям необходимую остроту, сохраняя их исходные данные: высоту, шаг, остроту углов.

Не все зубцы можно заточить напильником или другим механическим приспособлением. Например, каленые ножовки (их зубья имеют черный цвет с голубоватым отливом). Если затачиваемый инструмент не имеет каленых зубьев, он пригоден для точения.

Развод зубьев пилы

Чтобы правильно наточить ножовку по дереву, зубья следует предварительно развести. Разводка необходима для плавного хода пилы без зажимов и застреваний. Сам процесс заключается в поочередном равномерном отгибании зубьев в разные стороны. В результате с обеих сторон полотна образуются свободные зазоры, и пила двигается в разрезе быстрее и легче.

• Чем шире развод зубьев, тем меньше вероятность, что пила будет застревать при работе. Но, если переусердствовать, ширина пропила станет слишком большой, что также осложнит использование инструмента.
• Стандартная разводка, как правило, не более 2 мм. Поэтому опытные мастера обычно отгибают зубчики на 0,3 – 0,5 мм (для сухих материалов), 0,5 – 1 мм (для сырого дерева).
• Используются специальные приспособления, их называют разводки (на фото). Для этого пилы плотно зажимают тисками, чтобы зубья выступали не полностью (иначе сломаются), а само устройство закрепляют на рабочей поверхности и начинают процесс отгибания.

Признаки того, что пила затупилась

Учитывая тот факт, что ножовка в процессе использования подвергается постоянным нагрузкам, ее зубья со временем притупляются. Степень эффективности работы тупым инструментом заметно меньше. Помимо этого, пользоваться такой ножовкой не следует по следующим причинам:

• снижается производительность. При распиловке дерева больше затрачивается сил мастера и его времени;
• ухудшается точность выполнения работ. Тупыми зубьями практически невозможно ровно и аккуратно распилить древесину. Особенно трудно работать с такой пилой в саду;
• опасность использования ножовки. В процессе эксплуатации инструмент будет застревать, сходить с линии распила, заклинивать, что увеличивает вероятность получения травмы.

Ножовку надо срочно наточить, если появился характерный тупой звук, округлились кончики зубьев, не получается произвести распил древесины. Если инструментом стало тяжело работать, то лучше прекратить пилить, осмотреть его и приступить к решению вопроса о заточке.

Процесс заточки

Для заточки пилу нужно жёстко зафиксировать, чтобы при воздействии на неё напильником она не вибрировала. Иначе качество работы будет низким.

Фиксируют полотно ножовки вертикально, часто в тисках, в самодельных струбцинах, но если нет ни того ни другого, то можно обойтись и без них.

Метод фиксации без специальных приспособлений — «на краю верстака». Полотно ножовки укладывают так, чтобы с края стола свисали лишь зубья пилы. Однако ручки пилы всегда толще полотна, а потому место рядом с ней не получиться положить плотно к верстаку. Поэтому нужно использовать угол стола, и тогда рукоять пилы не будет мешать.

Фиксация пилы

Если есть струбцина, то зафиксировать можно так.

А это способ без струбцины, фиксация производиться только рукой заточника. Это вполне удобно и безопасно.

Фиксация пилы без струбцины

1 В правую руку берётся напильник или надфиль, и, прижимая левой рукой полотно ножовки, приступают к заточке.

2 Точиться зубья пилы через один. Движения напильника при таком способе производят сверзу вниз. Напильник прикладывается к затачиваемому зубу и поступательным движением вниз с усилием перемещают вниз.

3 Напильник нужно держать с наклоном в двух плоскостях. В горизонтальной – это около 30 градусов. В вертикальной – около 60 градусов. Углы наклона индивидуальны для каждой пилы, ведь они могут отличаться как по форме зуба, так и по его размеру.

4 Заточка левой грани зуба.

Заточка левой грани зуба

5 Заточка правой грани зуба.

Заточка правой грани зуба

6 Вот, что должно получаться: справа от указки-напильника – обработанные зубья, слева – нет.

Справа от указки-напильника – обработанные зубья, слева – нет

Используемый инструмент

Треугольный надфиль

Поскольку пилы отличаются по форме и по назначению, то и зубья у них разные. И чтобы качественно заточить ножовку, нужен разный инструмент.

Треугольный надфиль с одной рабочей стороной. Профиль этого инструмента не стандартен, если у обычного треугольного напильника все стороны равны и являются рабочими, то у этого надфиля рабочая сторона одна, а по форме является равнобедренным треугольником с очень большим основанием.

Таким треугольным надфилем с одной рабочей стороной удобно обрабатывать мелкие или косые зубья. При работе он воздействует только на обрабатываемую поверхность, по другим он лишь скользит. Отсутствует риск стачивания соседнего зуба.

Обычный треугольный надфиль. Компактный инструмент, которым удобно затачивать большинство стандартных ножовок по дереву.

Обычный треугольный надфиль

Треугольный напильник. Отлично подойдёт для заточки пил с большим зубом.

Треугольный напильник

Заточка пилы по дереву разными способами

Для того чтобы заточить пилу по дереву понадобятся небольших размеров болгарка и плоский напильник с прочной рукояткой. Развести зубья пилы в стороны, можно с помощью того же напильника, а вот чтобы побыстрее заточить пилу по дереву своими руками, можно воспользоваться болгаркой.

Как заточить пилу болгаркой

Гораздо быстрее можно заточить пилу используя для этих целей на напильник, а небольшую болгарку с установленным диском по металлу. Однако в данном варианте стоит знать, что можно повредить зубья пилы по дереву до такой степени, что инструмент полностью придёт в негодность, и его дальше нельзя будет использовать.

Как развести пилу по дереву

Развод зубьев на пиле необходим, для того чтобы работать с данным инструментом по дереву можно было бы максимально просто, легко и удобно. Для этого пила ложится на ровную плоскую поверхность, после чего при помощи плоского напильника зубья пилы разводятся в одну и другую стороны в зависимости от их направления. Слишком большой развод пилы по дереву делать не стоит, вполне хватит 3-4 миллиметров.

Далее, при помощи того же плоского напильника, можно выполнить и заточку пилы по дереву. Для этого полотно пилы оставляется в таком же положении, как и при разводе пилы, и далее при помощи напильника происходит заточка её зубьев. Сначала аккуратно затачивается одна сторона зубьев пилы, после чего можно приступать к заточке противоположной стороны зубьев.

Принцип и угол заточки дисков для циркулярной пилы

Рабочая часть циркулярной пилы затачивается на 4 главных углах заточки. Они относятся к основным техническим параметрам режущего диска, также как и тип формы режущих зубьев.

Стоит отметить, что все зубья циркулярной пилы характеризуются передними (g), задними (a) углами, а также углом среза передней и задней поверхности (e1 и e2). Значение каждого указанного угла должно соответствовать назначению распиливающих устройств, распиливаемых материалов и направлению пиления.

В особенности, пила для продольного распила затачивается под довольно большими передними углами (15° — 25°).

Показатели заточек передних углов для поперечных видов пропила находятся в пределе 5° — 10°. Универсальные варианты, применяемые для обработки материалов по всем видам направления, стандартно затачивают под 15°.

При этом на значение указанного угла также оказывает влияние то факт, какой твердостью обладают разрезаемые объекты. Их величина имеет строгую зависимость: при большей твердости материала, который подвергается распилу, режущие зубья должны быть менее заострены.

Согласно главного принципа заточки зубьев на твердосплавном пильном диске важно учитывать, что при длительных эксплуатация самые значительные процессы износа происходят на верхних режущих кромках. В итоге при интенсивном использовании их линии могут округляться до 0,3 мм и больше

Касательно плоскостей зубьев стоит отметить, что наибольший износ происходит на передних поверхностях.

При правильном затачивании режущего элемента должны обеспечиваться такие формы режущих кромок, при которых радиус их скруглений не будет превышать значения в 0,2 мм. В связи с этим рекомендуется выполнять параллельное стачивание металла на передних и задних плоскостях зубьев. Применение такого способа считается наиболее целесообразным. Можно выполнять заточку только одной передней плоскости, но в таких случаях на выполнение данной операции требуется больше временных затрат. Кроме того, произойдет более быстрое стачивание зубьев, поскольку возникает необходимость в стачивании большего слоя металла с передних поверхностей.

Стандартный слой для стачивания металла является значение в 0,05-0,15 мм.

Что нужно знать об углах заточки зубьев

Геометрия зубьев ленточных пил может видоизменяться в зависимости от характеристик обрабатываемого материала. Это выражается в форме зуба и расстоянии между отдельными элементами режущей кромки.

Профиль ленточной пилы определяется маркировкой, которую наносит завод-изготовитель. Выглядит это так:

• WM – универсальный вариант, предназначенный для распиловки мягких и твёрдых пород древесины;
• AV – применяется для продольного реза и пиления твёрдых материалов, например замороженной древесины;
• NV – отличается узкой шириной полотна, поэтому идеально подходит для фигурной резки;
• NU – режущая кромка с широким шагом зубьев, что обеспечивает высокую производительность при пилении мягких пород древесины;
• PV – практически полный аналог предыдущего полотна, но имеет сплющенную форму зубьев;
• KV – профиль применяют для широких ленточных пил, предназначенных для мягкой древесины;
• PU – широкая пила для распиловки древесины твёрдых пород.

Шаг зубьев подбирается индивидуально, в зависимости от материала. Например, для распиловки твёрдой древесины и металла используются только мелкозубчатые полотна, чтобы избежать повреждения режущей кромки. Мягкое сырьё и толстостенные материалы обрабатывают пилами с большим расстоянием между зубьями, что позволяет ускорить производственный процесс.

Заточка

Это основной этап правки режущей кромки, который может выполняться двумя способами.

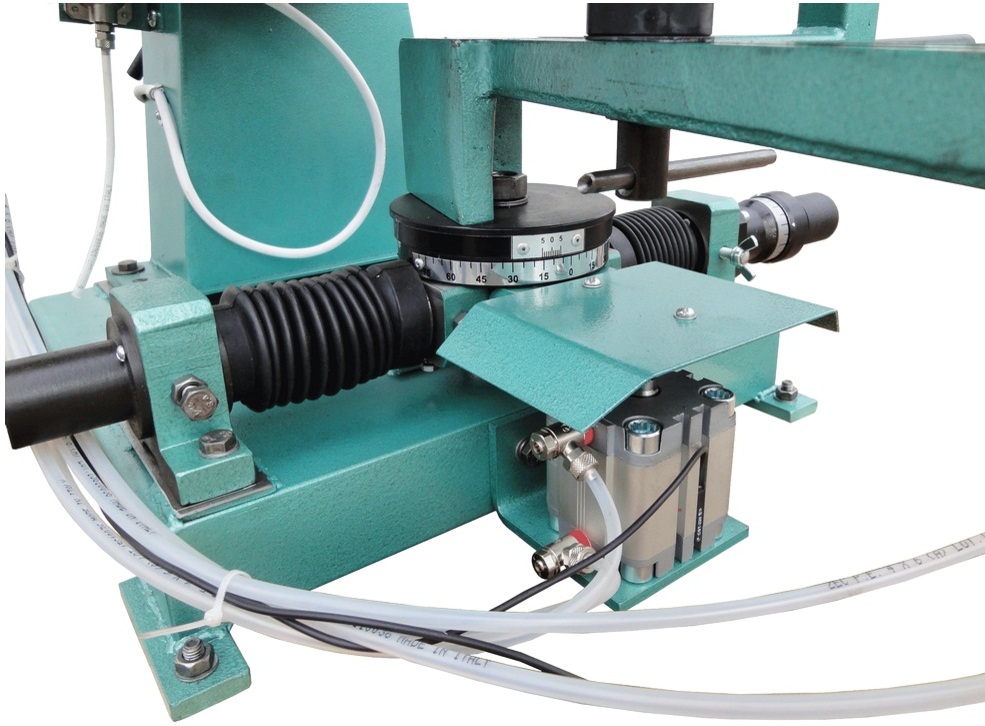

Полнопрофильная заточка пил выполняется эльборовым кругом, установленным в специальном точильном станке.

Это полностью автоматизированная операция, которой пользуются профессионалы. Работой станка для заточки ленточных пил по дереву управляет электроника, и заточной круг за один проход обрабатывает всю ленту. Недостаток такого способа заключается в том, что эльборовый круг подбирается индивидуально к профилю пилы, поэтому для правки разных инструментов заточной элемент должен присутствовать в ассортименте.

Заточка зубьев выполняется вручную или на специализированном оборудовании.

Обратите внимание! Именно этот метод используется для самостоятельной заточки ленточных пил. Здесь может применяться обычный наждачный круг или надфиль

В первом случае можно восстановить остроту зубьев в кратчайшие сроки, но работа требует определённых навыков. Во втором – кропотливый труд: 4-5 движений по грани каждого зуба.

Для автоматической заточки используются алмазные, эльборовые и корундовые круги

Важно понимать, что при выполнении этой процедуры зубьям придаётся только острота, созданная после разводки полотна геометрия должна остаться неизменной

Общие правила заточки циркулярной пилы

1. Подвергают обработке в первую очередь основные грани, из которых больше изнашивается передняя.
2. В крайнем случае, при сильном износе боковых граней, их подправляют.
3. За один раз снимают не более 0.15 миллиметров толщины металла пилы.
4. При доводке граней электрическим инструментом не допускается перегрев металла, в случае чего его свойства ухудшаются.
5. Для обеспечения максимального ресурса жизни пилы, когда ее можно затачивать до 30 раз, следует точить обе грани: и переднюю, и заднюю, – снимая одинаковое количество металла.
6. Не допускается заточка пил циркулярки не предназначенными для этого инструментами, например болгаркой и диском для резки металла.

После проведения основных операций заточки можно доработать зубья тонкой наждачкой. Проверка качества заточки инструмента происходит в рабочих условиях. Если все в порядке, раскрой материала будет чистым, гладким, без видимых дефектов и почернений.

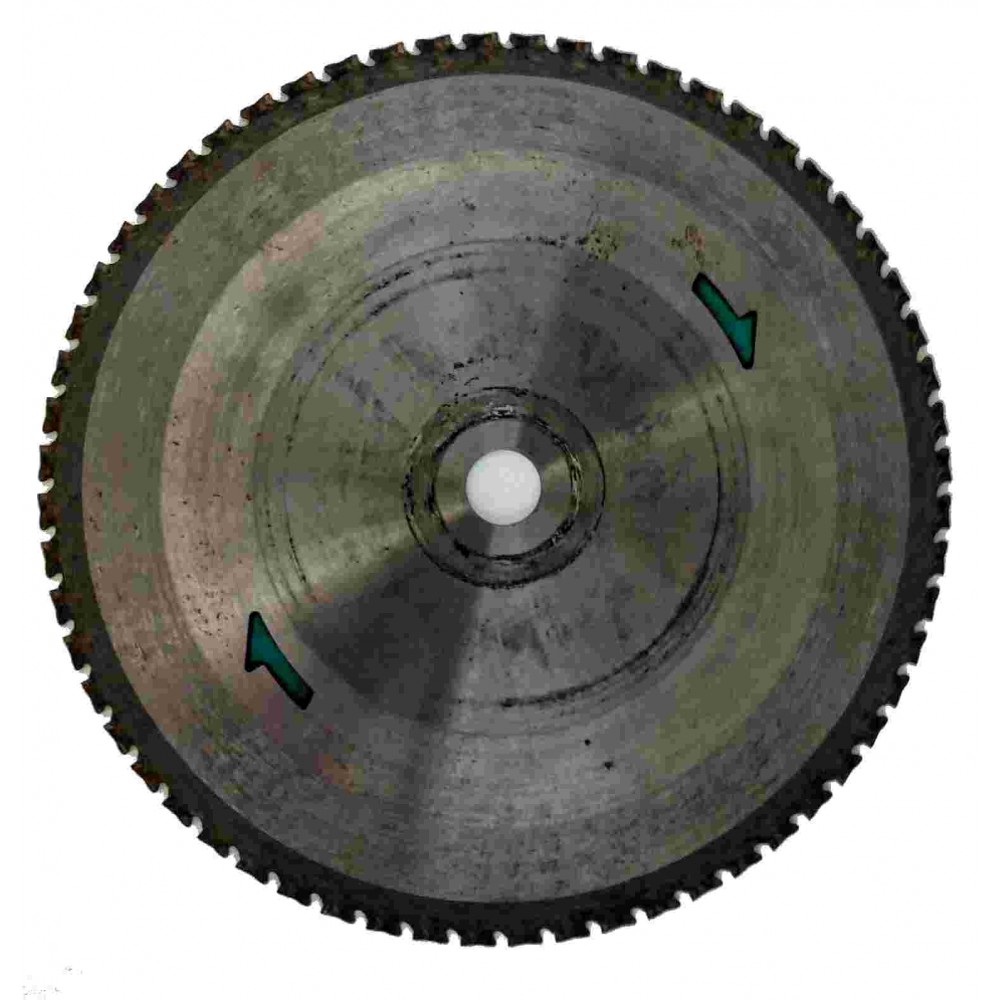

Как определить износ?

Проверка дисковой пилы на износ – это важный вопрос, которому следует уделить особое внимание. Глубокие повреждения приводят к невозможности заточить круг

Существует три основных признака, по которым можно понять, что пилу нужно наточить или заменить:

1. Сильный нагрев защитного кожуха и образование дыма. Циркулярная пила обладает особым кожухом, который сигнализирует о том, что пила затупилась посредством нагрева. В особо тяжёлых ситуациях из него может появиться дым.
2. Иногда устройство пилы предполагает механическую подачу (если нужно собственноручно регулировать силу нажима). В такой ситуации износ можно заметить, если нажим приходится усиливать.
3. Если при распиливании древесины на заготовке образуется нагар и сильный неприятный запах.

Все ситуации, которые описаны выше, говорят пользователю о том, что устройство пора затачивать.
