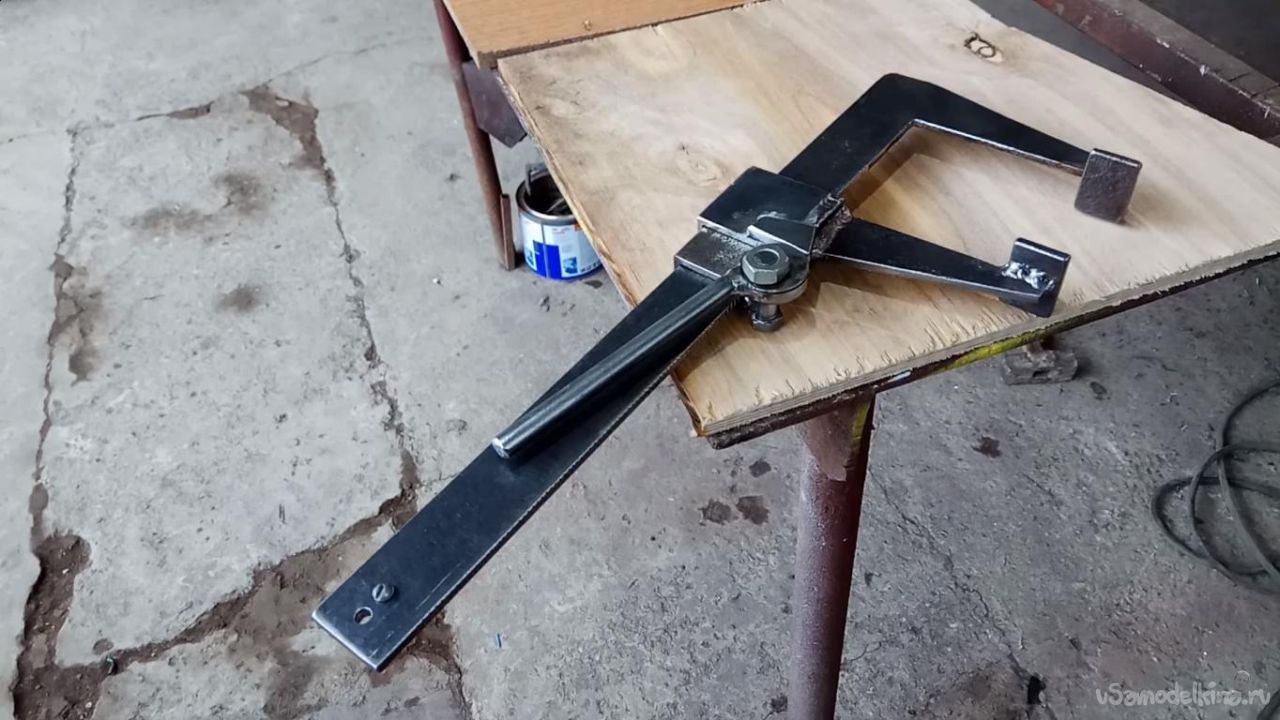

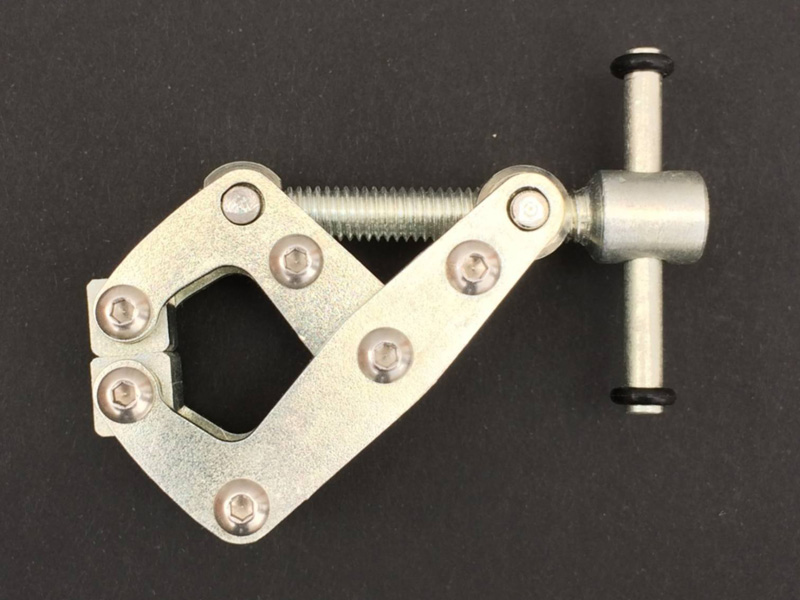

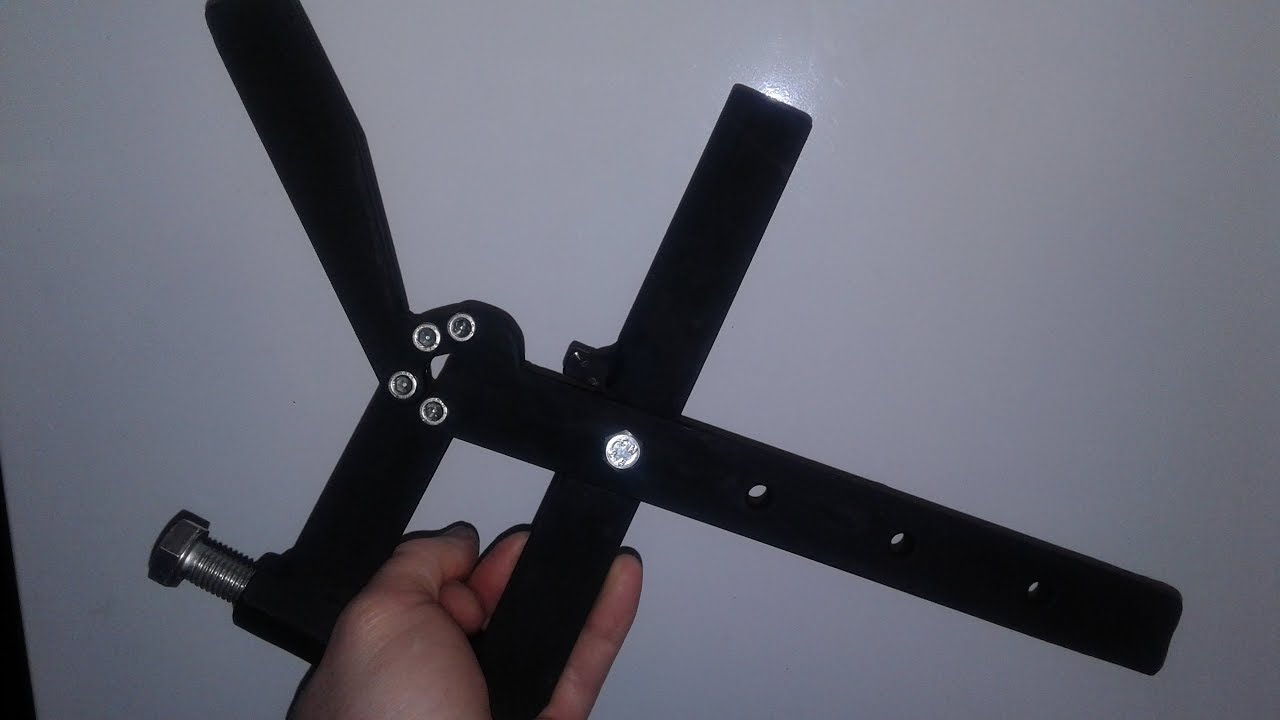

Как переделать зажимные клещи в широкую быстрозажимную струбцину

Какая струбцина лучше

Главный критерий, который поможет подобрать лучшую струбцину, — способ зажима. Он определяет виды материалов и направление работы, подходящей для инструмента. В большинстве случаев важна возможность работать одной рукой – в этом случае подойдут быстрозажимные модели. При работе со сваркой важен материал, из которого сделан аппарат. Пластиковые детали расплавятся от брызг, приведут струбцину в негодность.

Среди быстрозажимных аппаратов лучшими признаны:

• Gross 20717 – столярный инструмент при работе с заготовками шириной до 10 см.
• Зубр 32246-210 – компактная быстрозажимная модель в ТОПе. Эргономичные рукоятки удобны и прочны. Конструкция прослужит долго даже при частом использовании.
• Kraftool 32019-75-300 – надежный аппарат для сварочных работ. Полностью металлический корпус не боится высоких температур.
• Fit 59275 – бюджетный металлический инструмент для сведения углов при сварочных или слесарных работах. Он подойдет для работы с разными материалами.
• Stanley Bailey 0-83-122 – модель с эргономичными ручками, которые делают работу со струбциной комфортной.
• Matrix 20562 – компактный инструмент для работы с мелкими изделиями.
• Santool 032401-075 – универсальная металлическая модель, которая подойдет для работы с различными материалами.
• Сибртех 20586 – чугунная монтажная струбцина для обхвата и надежной фиксации толстых заготовок.

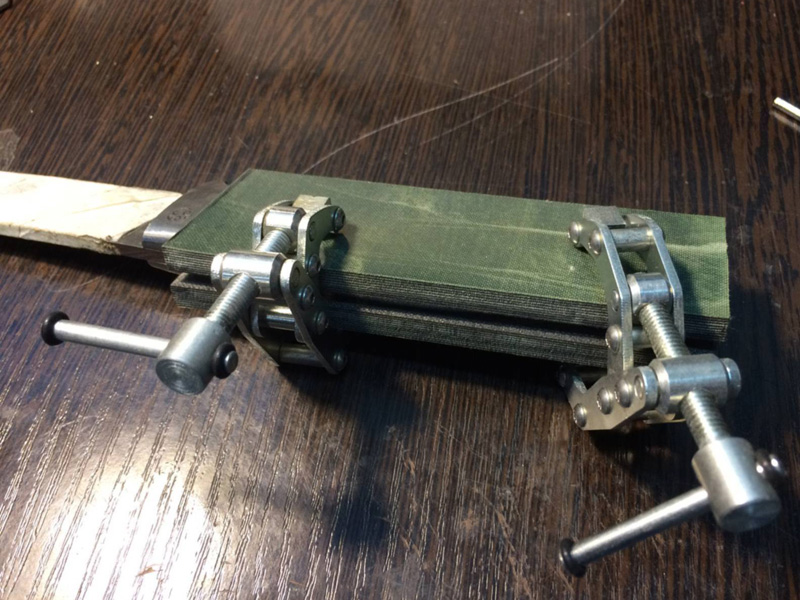

При работе с большими изделиями иногда стоит приобрести несколько компактных струбцин, а не одну помощнее. Это позволит надежнее зафиксировать детали, а также снизит нагрузку на инструмент.

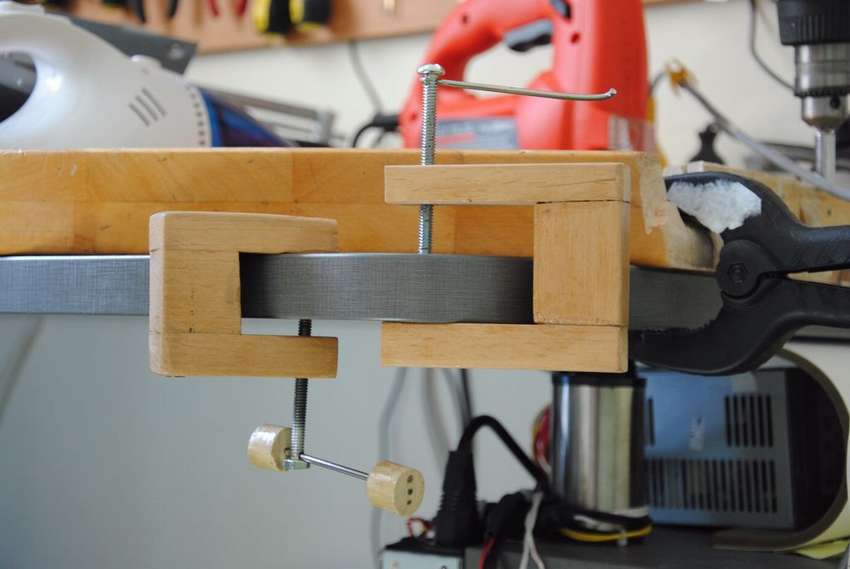

Простой зажим из дерева

Такая G-образная конструкция предназначена удерживать две плоскости при склеивании. Изготовив несколько экземпляров, можно зафиксировать все углы. Для работы понадобится деревянный брус, фанера, шпилька с резьбой, гайка, шурупы.

Скрутив три одинаковых куска деревянного бруса, прочно фиксируем с помощью двух прямоугольных кусков фанеры. Дальше сверлим отверстие для шпильки. Чтобы она хорошо двигалась, можно в деревянный брус туго вбить гайку, по которой будет свободно крутиться шпилька. Ручку можно сделать на свое усмотрение или деревянной, или вставив простой рычаг из металлической палочки.

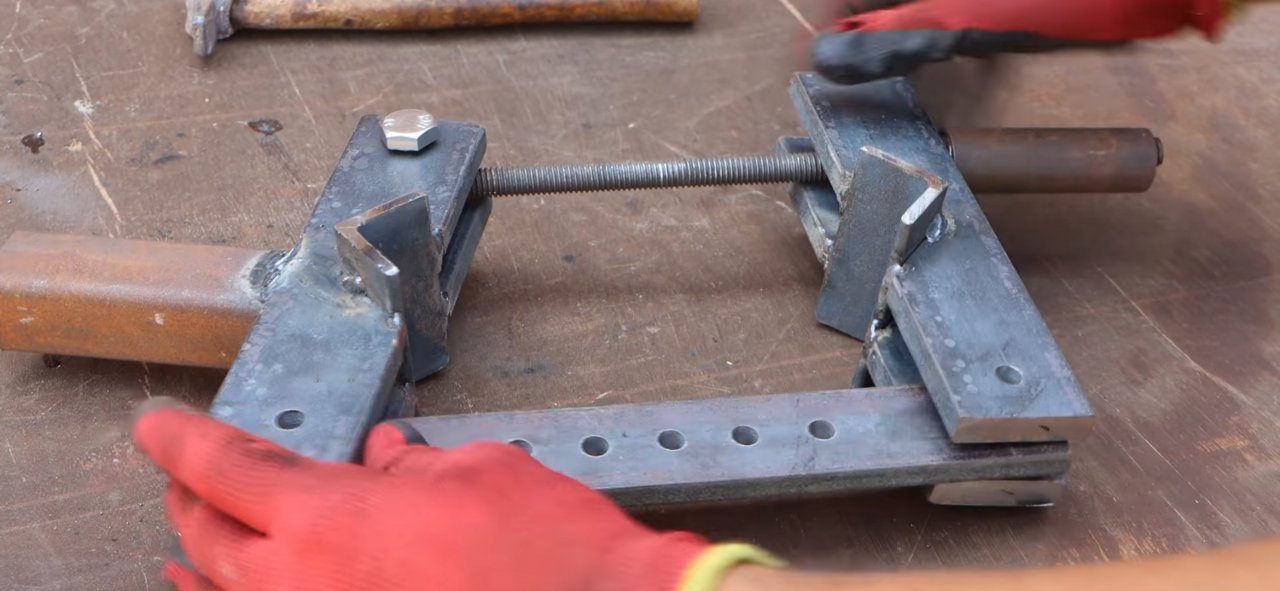

Лучшие угловые струбцины

Такие аппараты нужны для выведения углов на изделиях. Конструкция оснащена 2-мя прижимными элементами, каждый из которых давит на разные плоскости

При выборе инструмента важно оценить высоту борта, а также ширину захвата. Команда ВыборЭксперта рассмотрела более десятка предложений в этом сегменте и выбрала 2 лучших варианта

Fit 59275

Хорошая недорогая угловая струбцина для сварки или изготовления любых конструкций. С ней комфортно работать с большинством материалов, включая металл, дерево, стекло. Модель сделана полностью из металла. Пластиковых вставок нет. Это делает приспособление от Fit универсальным надежным инструментом. Порошковая окраска защищает конструкцию от коррозии, продлевает срок службы. Широкий зажим позволяет работать с толстыми бревнами или массивными металлическими конструкциями.

Достоинства

• Низкая цена (около 200 рублей);
• Легкость конструкции (150 г);
• Винты из нержавейки;
• Небольшой размер.

Недостатки

• Тонкие ручки, которые вращают винты;
• На губках есть люфт.

При необходимости аппарат можно надежно закрепить на плоскости. Для этого в конструкции продуманы специальные отверстия. Так исключается риск падения инструмента на пол вместе с крупным зажатым предметом.

Stanley Bailey 0-83-122

Лучшая угловая струбцина для мебели по мнению ВыборЭксперта. Рукоятка из двух материалов отлично ложится в руку, не скользит, дает возможность приложения максимального крутящего момента. Верхнюю губку можно перевернуть, что позволяет использовать модель в качестве параллельной струбцины. Также конструкцию можно сделать настольной, прикрепив ее к верстаку для большей устойчивости. Для этого в аппарате есть монтажные отверстия.

Инструмент от Stanley особенно хорош для сборки мебели. Он стягивает под прямым углом детали одинаковой или разной толщины, надежно их фиксирует. Конструкция из литого алюминия прочна, обеспечивает продолжительный срок службы даже при сильных нагрузках. Купить угловую струбцину от Stanley можно практически в каждом строительном или крепежном магазине.

Достоинства

• Быстрая установка;
• Эргономичная нескользящая рукоятка;
• Мощный винт;
• Не царапает заготовку;
• Быстрая фиксация.

Недостатки

• Небольшой люфт на губках;
• Слабая пластиковая резьба.

Виды

Классификация зажимных механизмов довольно обширна. Здесь можно встретить мебельные струбцины-ваймы и «пистолеты», клещи и двухсторонние модели. Все они заслуживают самого пристального внимания. Стоит рассмотреть классификацию и виды струбцин более подробно.

По размерам

В зависимости от назначения струбцины могут быть маленькими и большими, длинными и короткими. Мини-версии обычно используются в ювелирном деле и при других мелких работах. Усредненные параметры будут такими:

• длина – от 150 до 900 мм;
• ширина – 120-350 мм;
• размер рабочей области (при максимальном раскрытии) – 10-600 мм.

Самый маленький захват имеют угловые зажимы – не более 10-100 мм, поскольку соприкосновение происходит под углом 90 градусов.

По материалу изготовления

Имеет значение и основание, из которого изготавливается инструмент. В основном в качестве материала для изготовления зажимных механизмов выступают черные и цветные металлы, но встречаются и деревянные или пластиковые элементы. Стоит рассмотреть все варианты более подробно.

Кованые. Самые прочные и долговечные, считаются наиболее надежными. Из ковкого чугуна изготавливают классические F-образные струбцины с винтовым зажимом. Скобы в подобном исполнении обеспечивают максимальную устойчивость.

Пластиковые. Применяются преимущественно при монтаже натяжных потолков. Изготавливаются из полимеров, устойчивых к эксплуатационным нагрузкам.

Металлические штампованные. В этой категории представлены стальные изделия категории масс-маркет и мощные промышленные изделия. Для монтажа металлокаркасов и несущих конструкций используют струбцины с антикоррозионным оцинкованным или гальваническим покрытием. Кованые стальные струбцины надежнее, но стоят дороже.

Деревянные. Предназначены для склеивания деталей из мягких и хрупких материалов. Изготавливаются из твердых пород древесины.

Литые алюминиевые. Легкие, обладающие устойчивостью к коррозии, но не предназначенные для интенсивных нагрузок.

Это основные материалы, представленные на рынке.

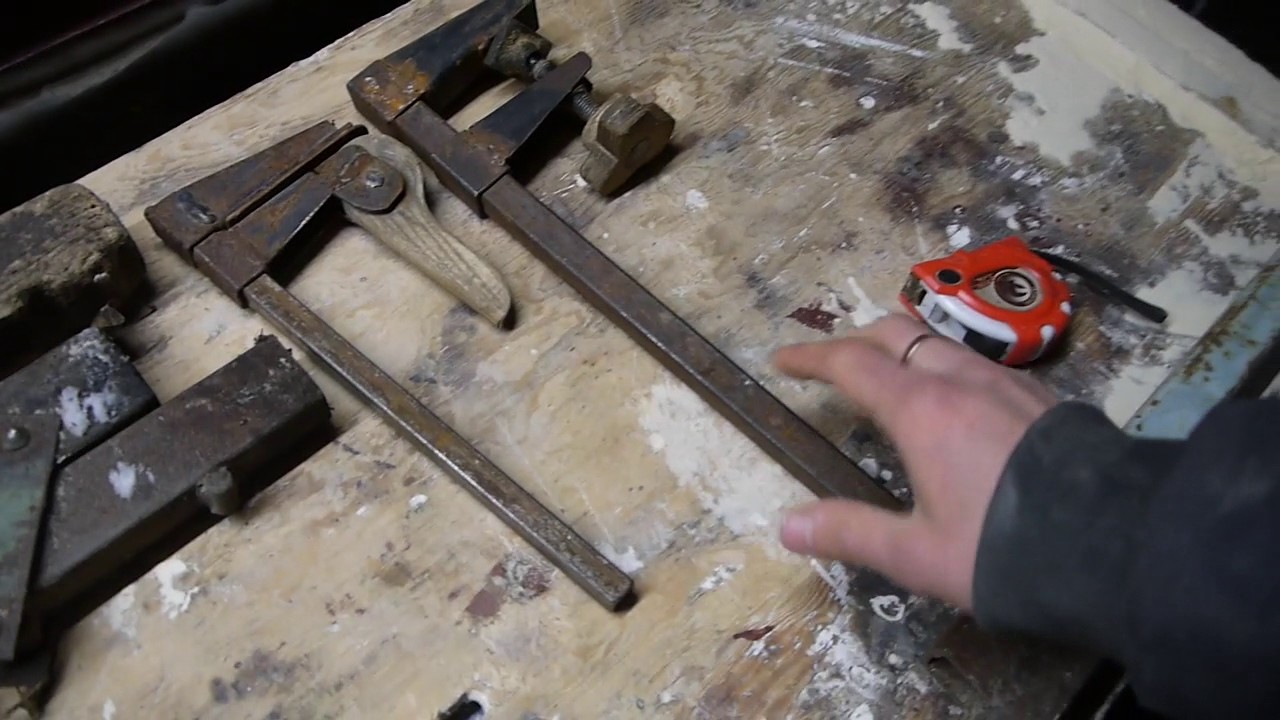

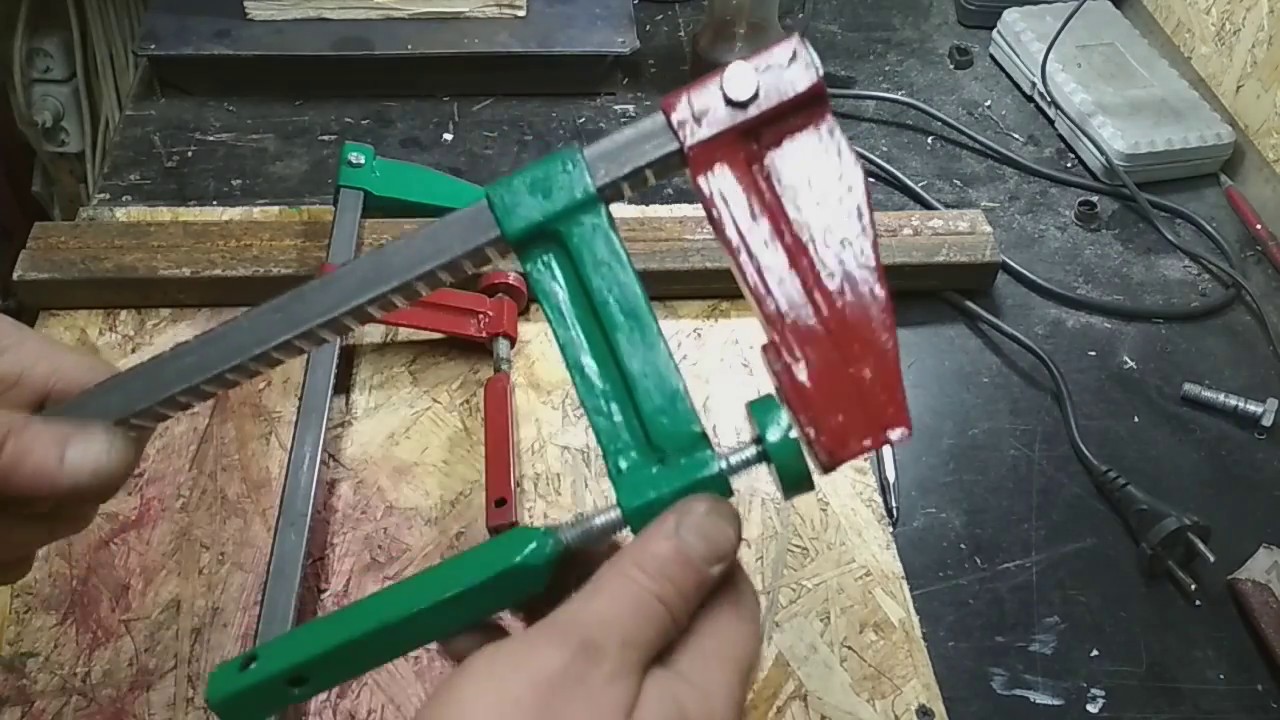

Классическая F образная струбцина

Конструкция простейшей деревянной струбцины выглядит, как латинская буква F. Вертикальная и верхняя горизонтальная планка представляют собой одно целое – неподвижную направляющую, соединенную упором одной из губок. Центральная перемычка буквы F — это подвижная или ответная часть губок, которая приводится в движение ходовым винтом. Третья часть струбцины с приводным винтом изготавливается в съемном варианте. Зажим можно переставлять по длине направляющей планки, расстояние между губками сделать меньше или больше, насколько позволяет длина базовой рейки.

Общий вид струбцины приведен на фото.

Первоначально нужно сделать направляющую рейку. Для этих целей подойдет лиственница или еловая доска. Все остальные детали струбцины можно сделать из любой древесины, кроме мягких сортов, – тополя, липы, березы.

Базовую планку вырезают по длине будущего приспособления. На опорную неподвижную часть губок зажима приходится львиная доля нагрузки, поэтому лучше всего сделать направляющую из самой прочной древесины или применить небольшую хитрость.

По боковому торцу рейки вырезают полукруглый паз, в который укладывают стальной прут, диаметром 8-10 мм. С одной стороны конец загибается вокруг торца, на другом конце прут соединяют с неподвижной губкой гайкой, навернутой на предварительно нарезанную резьбу.

1. Неподвижную часть губок приклеивают к направляющей планке столярным клеем, после высыхания клея опорную поверхность тщательно подрезают по углу в 90о к направляющей планке. Эту деталь можно сделать клееной, или пропилить монтажный паз с помощью ручной циркулярной пилы.
2. Ответную или подвижную часть губок вырезают вместе с опорой под винт из одного бруска. Далее в обеих заготовках нужно сделать П-образные пропилы, позволяющие посадить детали на направляющую планку.
3. После снятия заусенец заготовки устанавливают пакетом в сверлильный станок и сверлят отверстие под ходовой винт.
4. Если предполагается достаточно интенсивное использование струбцины, то в отверстие под винт необходимо запрессовать латунную трубку, сделать подшипник скольжения. В противном случае ходовой винт достаточно быстро разобьет отверстие на 2-5 мм, что сделает инструмент непригодным для работы.

F-образные струбцины

Если G-образные струбцины имеют всего одну регулировку (высоты прижима), то в F-образных струбцинах предусмотрено несколько регулировок. Это непосредственно сама высота прижима и так называемый «дожим», дающий гарантию максимально надежной фиксации. Пример F-образной струбцины на фото ниже.

F-образные струбцины регулируют высоту прижима посредством направляющей планки, по которой ходит нижняя прижимная губка. Принцип фиксации в таких струбцинах прост. Упираясь в заготовку нижняя губка клинит на направляющей планке. Для усиления клина нужно просто закрутить вспомогательный винтовой прижим.

F-образные струбцины для сварки и столярных операций обычно отличаются направляющей планкой. В сварочных струбцинах планка обычно ровная, а в столярных приспособлениях направляющая планка чаще всего использует ребристую поверхность.

В отличии от G-приспособлений струбцины с F-образным профилем позволяют крепить достаточно высокие заготовки. Разумеется, есть и совсем небольшие F-прижимы. Высота разведения губок в F-струбцинах может составлять от 100 до 300-500 (мм). Конкретная высота прижима будет зависеть от модели струбцины. Из выложенного ниже видеоролика можно узнать, как выбрать струбцину для сварки.

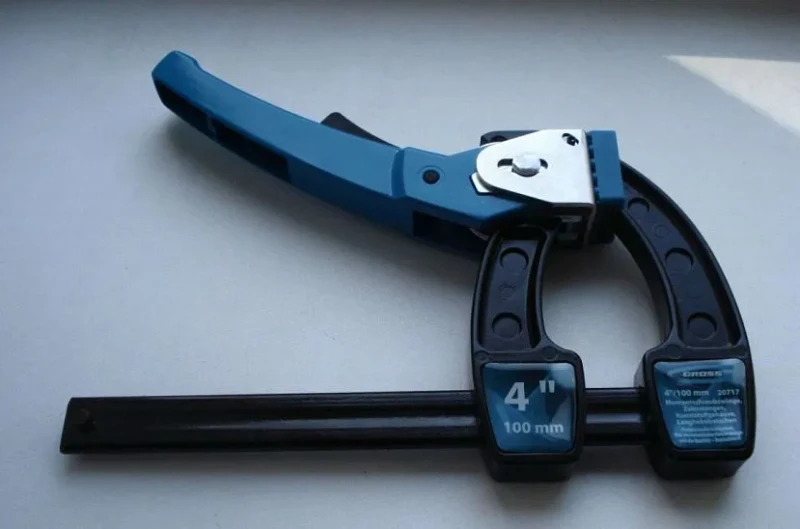

Gross 20717

Модель является лучшей струбциной среди компактных быстрозажимных аналогов. Оптимальный вариант для тех, кому нужно подлезть там, куда не добраться с большим инструментом. Не смотря на компактные размеры, способна обхватывать до 100 мм ширины зажима.

Струбцина Gross 20717 из среднего ценового диапазонаИсточник onlinetrade.ru

Для изготовления направляющей шины производитель использовал холоднотянутую сталь, что делает её особо точной в размерах. Прижимная функция возложена на стопорный механизм Vibrafix. За счёт него струбцина обеспечивает силу прижима в 1 200 Н. Быстрый зажим достигается за счёт грамотной эргономики и компоновки рукояти.

Защита поверхности прижимаемых заготовок достигается благодаря резиновым накладкам на губках. Для работы с металлическими изделиями их можно снять.

Диапазон цен на модель в строительных магазинах: 1 750 – 1 950 руб.

Технические характеристики:

• Сила сжатия – 150 кг (1 200 Н).
• Глубина зажима – 95 мм.
• Ширина зажима – 100 мм.
• Тип – F-образная.
• Габариты ДхШхВ (в упаковке) – 220 х 130 х 30 мм.

Irwin Quick Grip XP 10505946

Возглавляет рейтинг струбцин быстрозажимного типа американская модель, изготовленная в Китае. Уникальность приспособления заключается не только в высокой цене, но и эксплуатационных параметрах. В частности, в колоссальной силе зажима, которая может достигать 272 кг. В сравнении с остальными «недорогими» аналогами, показатель этой модели превышает заявленные в 2-3 раза. Кроме того, с Irwin Quick Grip XP 10505946 можно работать с заготовками шириной до 90 см.

Выполнена в виде прочной, продуманной конструкции, построенной на платформе двутавровой стальной направляющей. Безопасность оператора достигается за счёт плавного разжимного механизма и регулируемой ножки. Последняя в свою очередь выполняет роль дополнительного стабилизатора устойчивости, способствуя вертикальному расположению фиксатора на верстаке или рабочей поверхности.

Быстрозажимная струбцина Irwin Quick Grip XP 10505946Источник onlinetrade.ru

Быстрое снятие губок осуществляется нажатием кнопки Quick-Change. После этого оператор получает возможность установить аксессуар или преобразовать их в распорное положение. Вероятность повреждения заготовки за счёт давления губок минимальна. На них имеются широкие накладки, равномерно распределяющие прижимное усилие. Также следует отметить возможность их регулировки по высоте.

Диапазон цен на модель в строительных магазинах: 3 550 – 3 900 руб.

Технические характеристики
:

• Сила сжатия – 272 кг.
• Глубина зажима – 95 мм.
• Ширина зажима – 900 мм.
• Тип – F-образная, пистолетная.
• Габариты ДхШхВ (в упаковке) – 1 150 х 260 х 40 мм.

Лёгкие самодельные варианты

Легкая струбцина, сделанная своими руками, изготавливается на основе металлического стержня. Эти зажимы, хоть и не такие мощные, как стальные, всё равно дают возможность создавать сильное прижимное давление для любого клея. Соответственно, срок службы у них довольно внушительный. Штанга может быть сделана в любой длине. Единственное, надо запомнить, что по всей длине основного стержня не должен проходить резьбовой стержень. Головка струбцины не испытывает необходимости в нём на этом конце, что значительно упрощает сборку. Зажимные губки делают из фанеры.

Стопорная гайка представляет собой элемент, который фиксирует прижимную губку на стержне. При этом он не должен пребывать под давлением. Гайку можно срезать обычной ножовкой. Эпоксидной смолой его закрепляют на пятке. Выемка должна получиться довольно широкой и подходить к шайбе и глубокой, чтобы гайка и шайба могли без проблем поворачиваться.

Здесь надо использовать гайку 35 мм, так как необходимо просверлить отверстие в поперечнике 38 мм с донной частью и 15 мм глубиной. После сверления углубления делают сквозное отверстие. Оно требуется для зажимного винта. Фиксируют подвижную головку на неподвижной позиции и отмечают места, где должно располагаться отверстие.

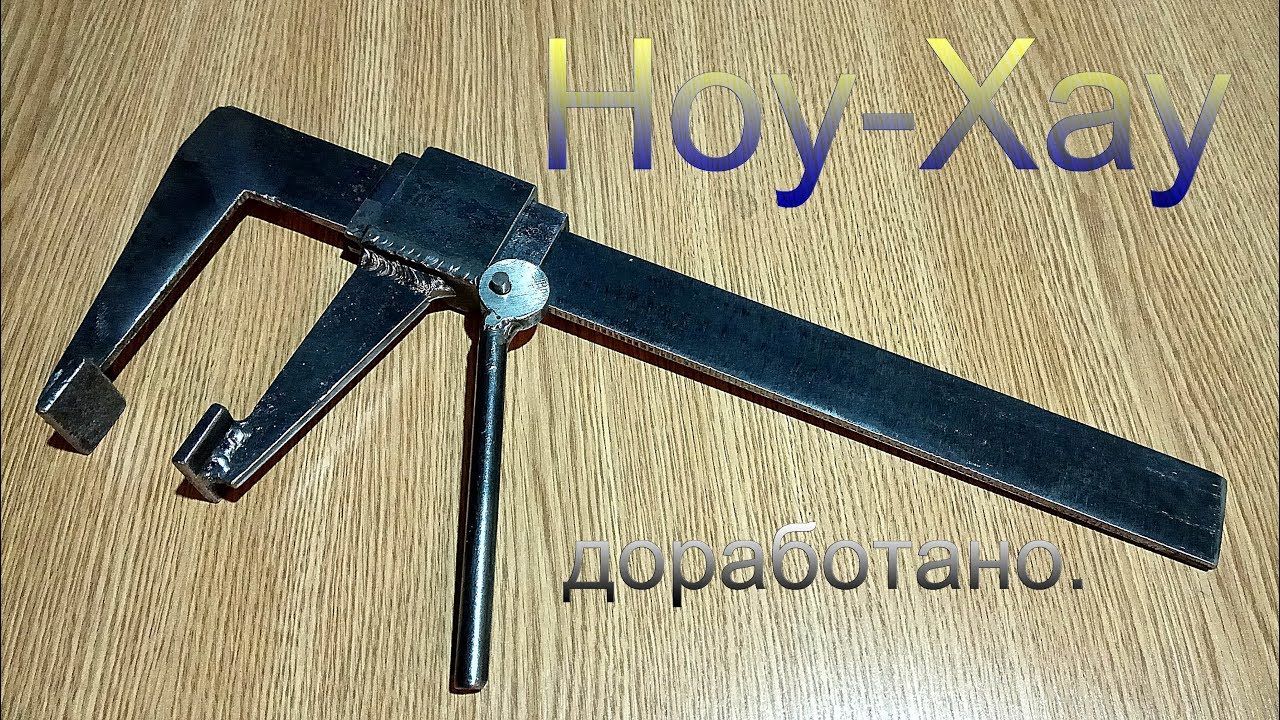

Струбцина из металла своими руками

Большую часть слесарных и столярных струбцин изготавливают из металла, чаще всего стали или алюминиевых сплавов, причин для подобной избирательности всего две:

• Высокая прочность металлических деталей;
• Длительный срок службы даже при большой нагрузке.

Чтобы сделать струбцины из металла, потребуется сварочное оборудование, болгарка и обычная электродрель и электролобзик.

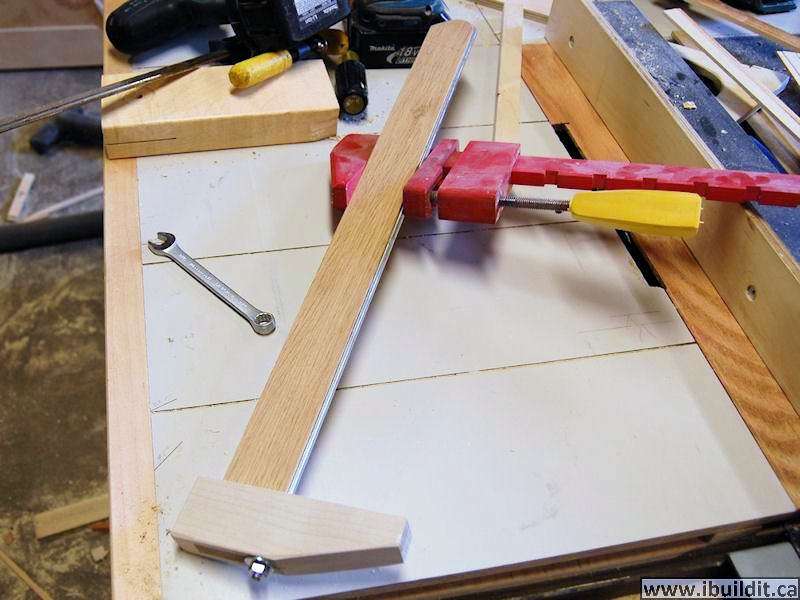

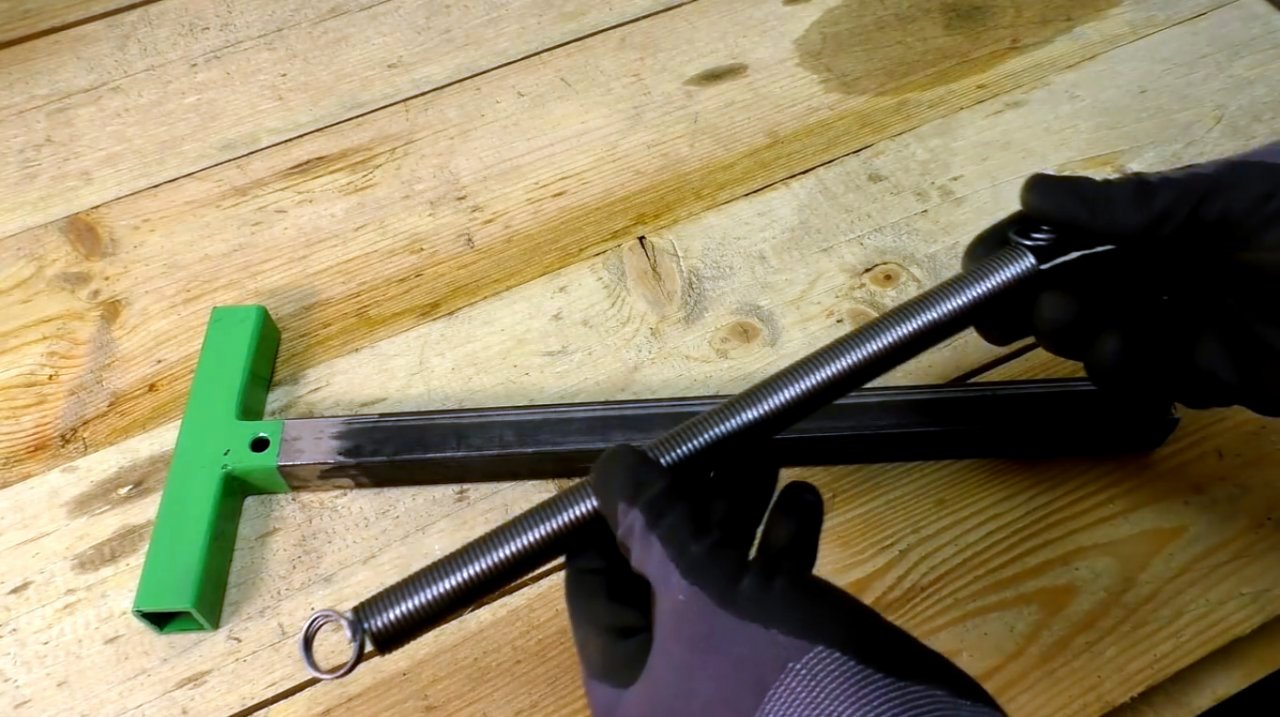

Длинная стягивающая струбцина

Наиболее логичным будет сделать струбцину, у которой направляющий брус или планка из дерева заменены квадратной профильной трубой. Метровую струбцину можно сделать из квадрата 20х20 мм, для двухметровой потребуется профиль 30х30 мм. Использование трубчатого квадратного профиля позволяет сделать конструкцию очень жесткой без «тянучек» и усадки, как это бывает у пиломатериалов.

Проще всего сделать длинную струбцину по классической схеме. Стационарная, подвижная и переставная части изготавливаются из толстой фанеры.

Каждая деталь состоит из двух половинок, которые вырезаются лобзиком и стягиваются болтами на длинной квадратной трубе. Ходовой винт можно сделать из двух частей резьбовой шпильки и обычного куска арматуры.

Самодельная сварная струбцина из арматуры

Вместо дерева можно использовать обычный арматурный пруток, сечением 8-10 мм. Чтобы сделать корпус струбцины из арматуры, потребуется вырезать две заготовки длиной 65 и 55 см. Прутки греют на паяльной лампе и загибают на стальной оправке под прямым углом согласно чертежу.

Согнутые заготовки сваривают в одну Г-образную конструкцию, обязательно соединяются сварочным швом носик и линейные участки арматуры.

Следующим этапом из отрезка в 20 см изготавливают стойку под ходовой винт, к которой приваривают гайку. Если усилие зажима на струбцине более 50 кг, то стойку можно сделать гнутой или укрепить дополнительным подкосом.

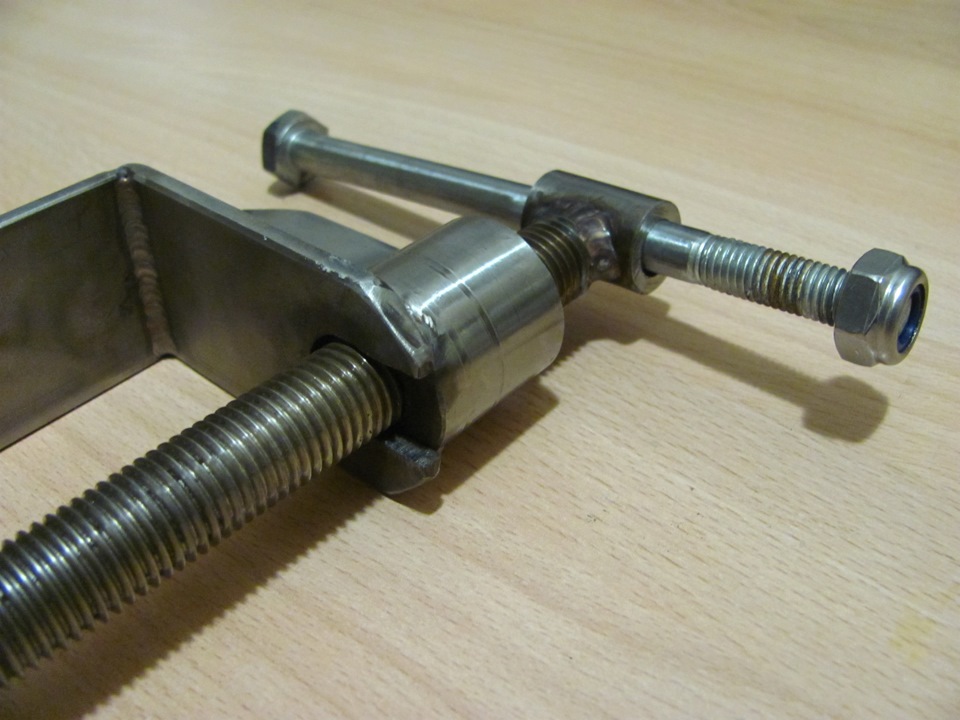

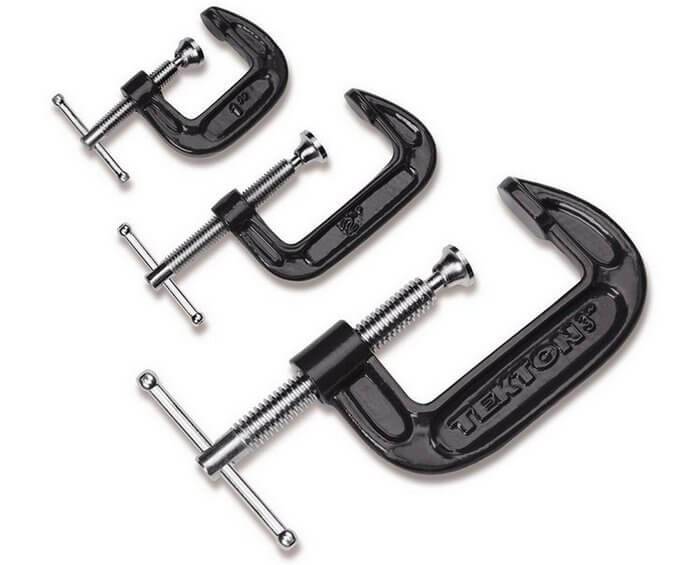

Самодельная G-образная струбцина

Конструкцию с G-образным корпусом еще называют винтовым прессом за огромное усилие, которое можно получить с помощью ходового винта. Сделать G-образную струбцину достаточно просто. Для этого необходимо нарезать болгаркой заготовки корпуса из толстого металла, не менее 7-8 мм толщиной.

Корпус сваривается буквой П. На верхней полке нужно сделать отверстие под гайку, далее навинтить ее на ходовой винт и установить на место сварки. На нижней полке укладывают небольшой кусочек металла — столик, который прижимают вывернутым винтом. Нужно только сделать несколько сварочных точек или швов, чтобы приварить столик и гайку, и струбцина готова.

Деревянная прокладка для опоры металлической струбцины

Важной деталью любой струбцины считается подкладка, устанавливаемая под опорные поверхности зажима. Делается это для достижения двух целей:

• Не допустить повреждения зажимаемой струбциной детали, так как в металлических приспособлениях давление зажима может легко достигать нескольких сот килограммов;
• Равномерно передать и распределить усилие от ходового винта на поверхность мебельного щита или фиксируемой детали.

Лучше всего сделать прокладку из обычной березовой фанеры или мягкой древесины с нешлифованной поверхностью.

Зажим для наворачивания проволоки на оправку

Очень непростой задачей считается надежная фиксация стальной проволоки на круглой заготовке, например, резиновой трубе или оголовке штуцера. Конструктивно такое приспособление состоит из двойного корпуса и намоточного штифта.

Проволоку оборачивают вокруг трубы и зацепляют на штифте с болтовой головкой. За 2-3 поворота ключом намотанная полуторная петля натягивается до нужного состояния. Остается сделать поворотом корпуса закрутку проволоки на шланге в несколько витков и обрезать ее концы.

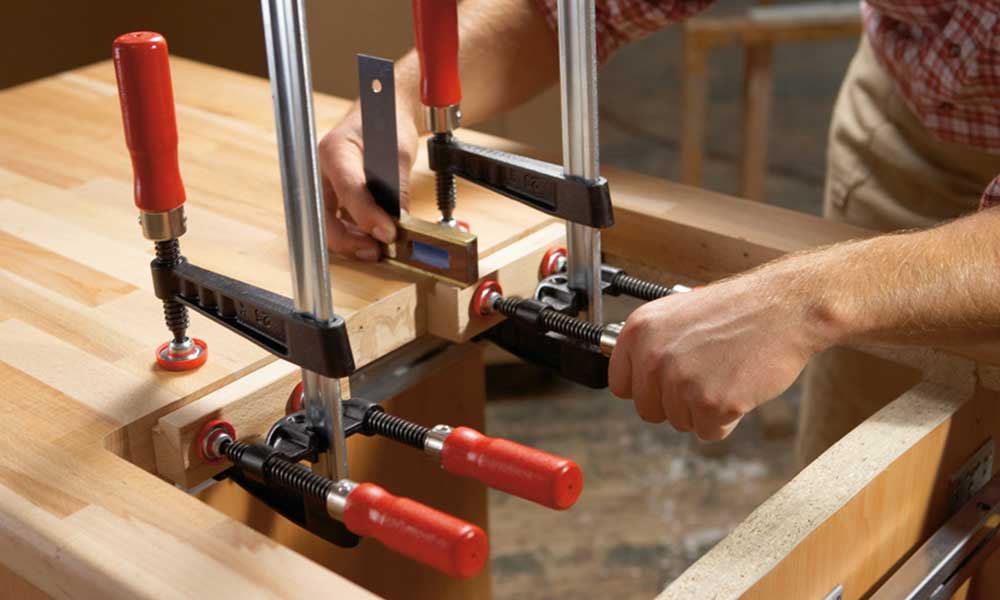

Струбцины для обработки мебели

Отдельно рассматриваемым вариантом являются мебельные инструменты. Все модели должны отвечать ряду требований:

• Не портить поверхности мебели при фиксации.
• Надежность крепления.

Кроме того, подобные приспособления обязательно должны иметь удобные формы (мебельные детали не всегда отвечают традиционным габаритам и формам). Независимо от материала изготовления (а чаще всего в данной роли выступают металл и древесина), рабочие поверхности покрывают дополнительными планками для защиты мебели от повреждения.

Выделяют следующие типы мебельных струбцин:

1. Винтовая модель. Представлена в виде Т-образной рукоятки и классического винта. Наиболее часто используется для ремонтных работ с сантехникой, коммуникационными трубами.
2. Монтажные струбцины. Для подобных вариантов область применения – это монтирование коммуникаций и фиксация их на должном уровне.

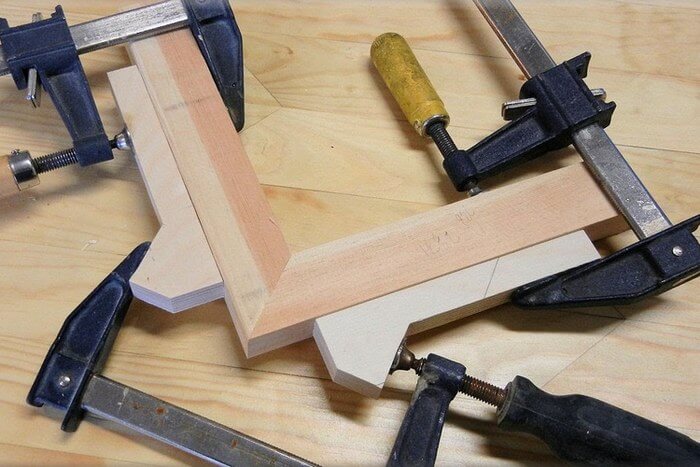

3. Угловая струбцина. Имеет удобную форму, используется при склеивании рам, деревянных уголков.

На практике используется комбинированные модели с гидравликой, триггеров, вакуумом. Это G-образные и F-образные типы струбцин, которые применяются для фиксирования сложных предметов, силиконовых деталей (с чувствительной поверхностью к механическим воздействиям).

Дополнительная информация

При выборе струбцин для сварочных работ следует особое внимание уделить используемым в конструкции прижима материалам. Для фиксации металлических заготовок предпочтение следует отдавать струбцинам с металлическими губками

Дело в том, что при сварке заготовок металл собираемой детали может разогреваться до покраснения. Если губки будут пластиковыми или резиновыми, они сразу же «поплывут».

Не следует ограничиваться заказом струбцины одного единственного размера. В закромах у опытного сборщика металлоконструкции каждый из типов струбцин представлен тремя, а то и четырьмя типовыми размерами.

Если сварочные работы проводятся в рамках серийного или массового производства, то следует отдавать предпочтение струбцинам заводского изготовления. Самодельные прижимы в этом случае не обеспечат высокой точности стыковки заготовок. Для единичного же домашнего использования опытные сварщики нередко используют самодельные струбцины. Среди таких прижимов встречаются и уникальные экземпляры, не имеющие аналогов на рынке промышленной продукции.

Материалы и этапы сборки

Для того чтобы изготовить зажимы для дерева, понадобятся следующие элементы:

• брусок из бука или березы;
• сверло перьевое;
• труба 2,5 см;
• врезные гайки подходящего диаметра;
• гайка, которая имеет закругленный набалдашник (используется для декора);
• фреза диаметром 2,5 см и длинная шпилька.

Основой материала является труба, от которой отрезают кусок требуемой длины. В зависимости от размера губок необходимо распилить брусок. Кусочки должны быть от 15 до 20 см. Для свободного движения бруса по трубе следует сделать отверстие диаметром 2,5 см на расстоянии от края 2,5 см. Параллельно отверстию нужно выполнить пропил с того же торца. Для фиксации губки на трубе соединяют отверстие с торцом.

Для забивной гайки необходимо просверлить дополнительное отверстие сбоку от пропила. В него необходимо забить гайку и закрутить с обратной стороны болтом. Чтобы зафиксировать губку, следует зажать трубу в отверстии. Для передвижения трубы необходимо раскрутить болт, затем передвинуть элемент и повторить все действия снова.

В нижней зажимной части устроено 2 губки, она немного больше верхней, имеет дополнительную гайку. По строению же обе части одинаковые. Дополнительная забивная гайка располагается в противоположном конце трубы, в которую устраивается шпилька с гайкой типа «барашек».

Во второй разборной подвижной части нет таких зажимных деталей, как пропилы и гайки. Размеры такого элемента тоже немаленькие. В этой части необходимо сделать углубление для устройства шпильки.

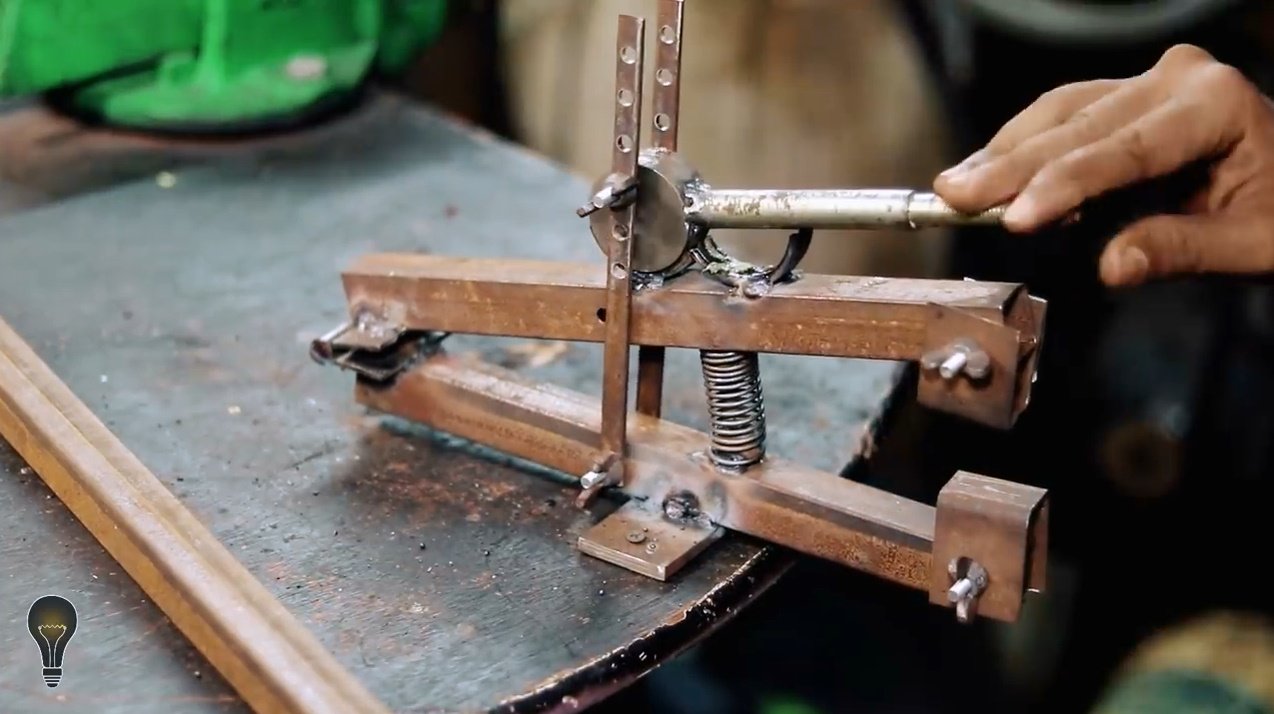

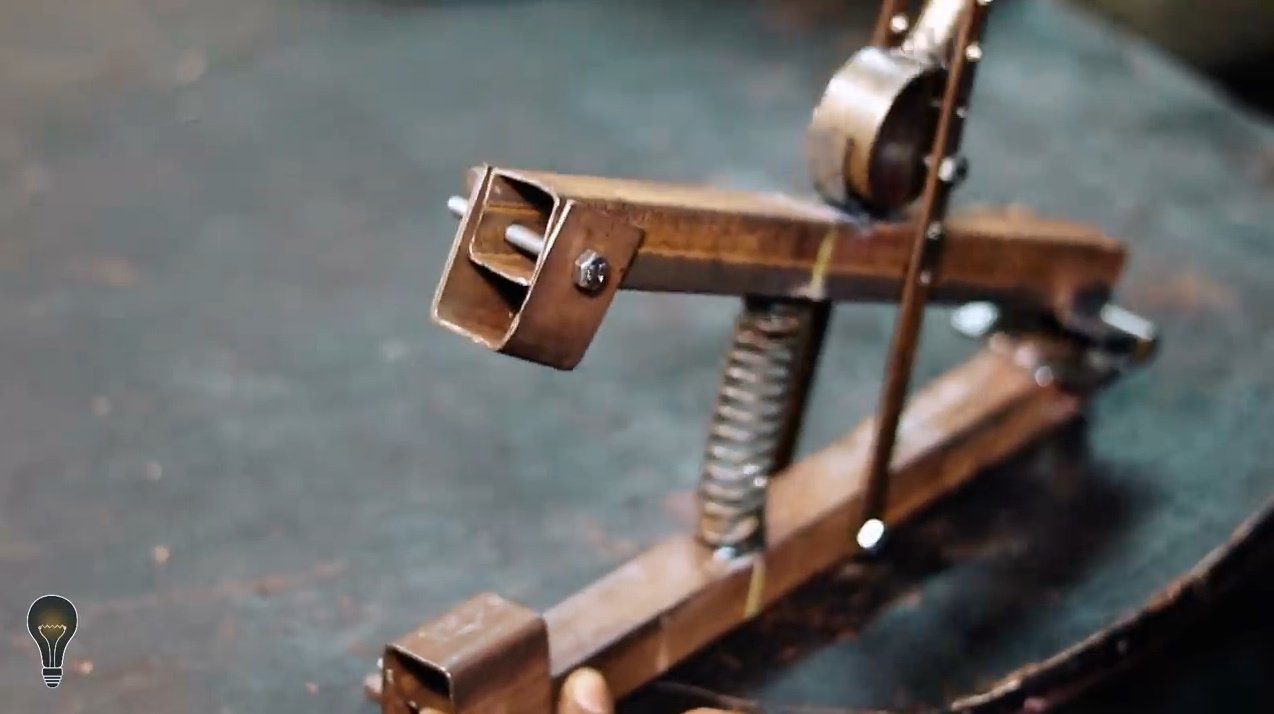

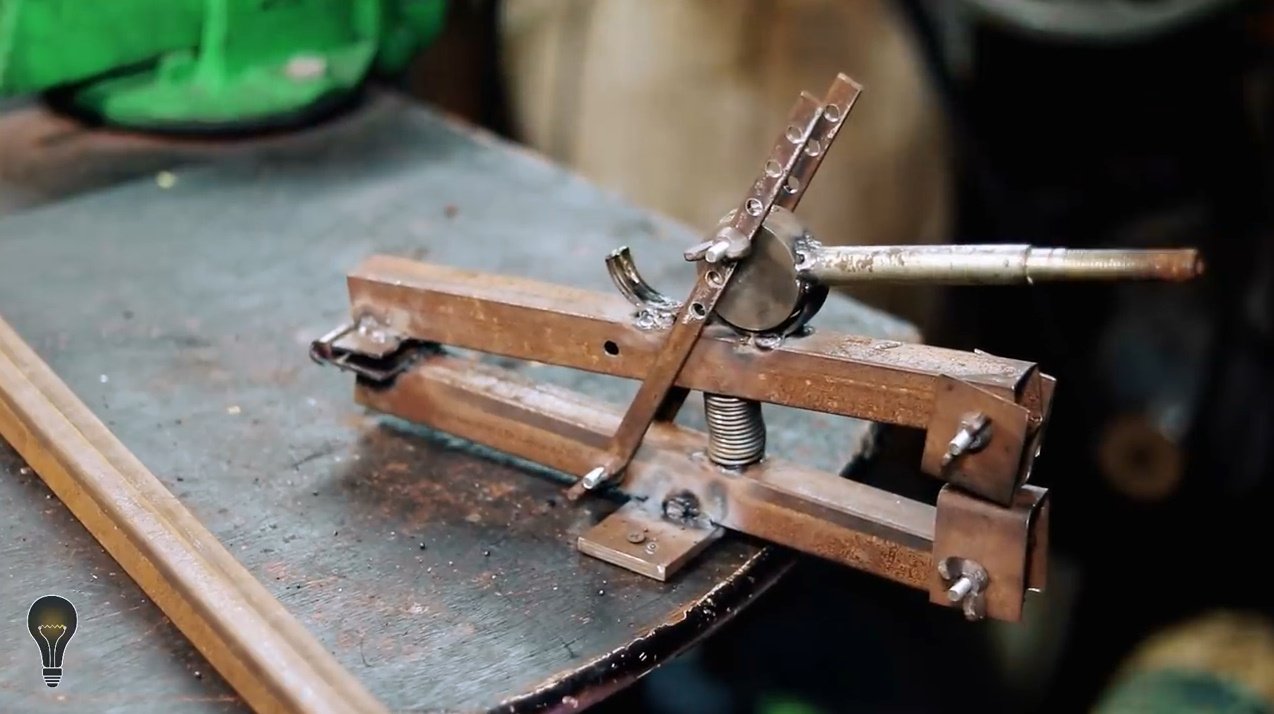

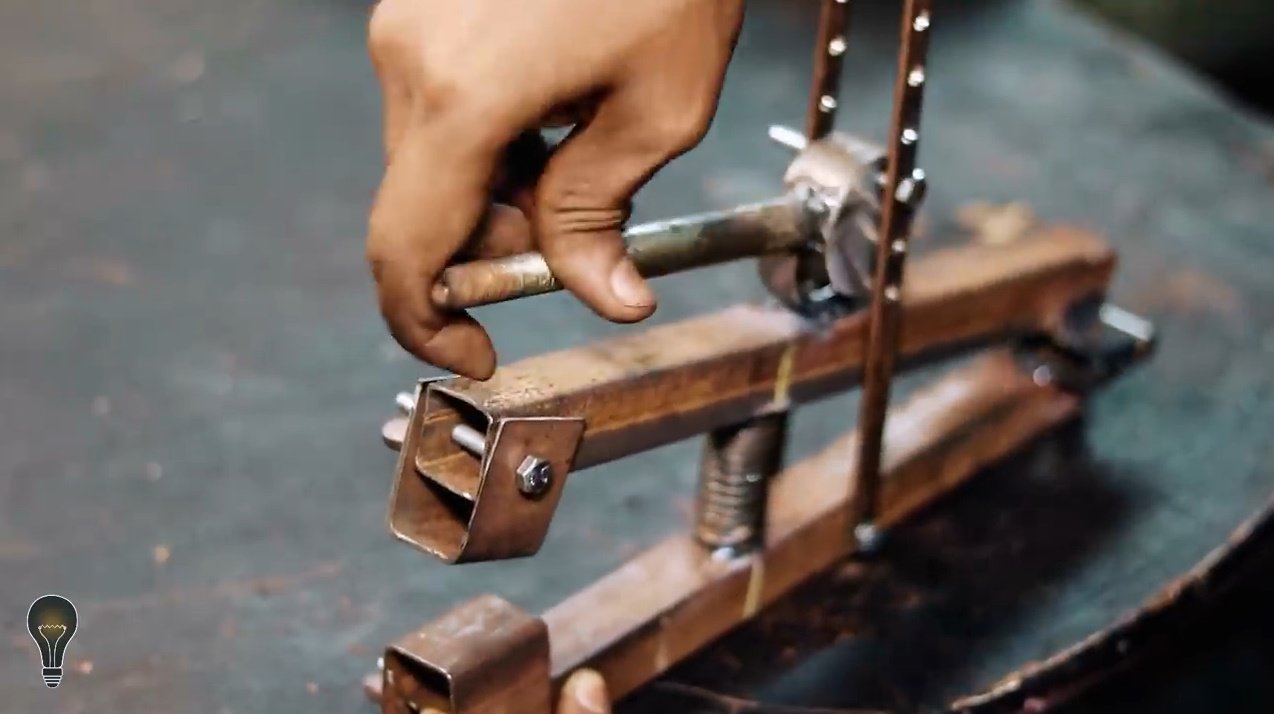

Самозажимная струбцина: как забацать

zen.yandex.ru
Инструмент для быстрой фиксации предметов!
Из стальной полосы шириною 30 мм отпиливаем два отрезка длиною по 100 мм.
На конец одной пластины наставляем стальной квадрат с шириной стенки 10 мм. Обводим квадрат фломастером.По углам очерченного квадрата сверлим отверстия, далее болгаркой выпиливаем прямые стенки – соединяя между собой просверленные отверстия.В итоге у нас должно получиться отверстие квадратной формы, в которое будет вставляться десятый квадрат.

Прямые стенки отверстия удобнее пропиливать мини дрелью с обрезным диском. Потом доработать плоским напильником.

Пластину с квадратным отверстие зажимаем в тиски (между губок тисков следует зажать именно тот конец пластины, в котором отверстие).

Теперь по зажатой кромке пластины (там, где пластина выступает из губок тисков), сгибаем пластину на небольшой угол – градусов 10 – 15.

Вставляем в отверстие пластины стальной квадрат.

Далее на вторую пластину (без отверстия) наставляем вертикально квадрат. При этом пластины, верхняя согнутая и нижняя, должны находиться одна над другой.

Привариваем квадрат к пластине.

На свободный конец нижней пластины привариваем дополнительную накладку отпиленную из полосы того же размера, что и сама пластина.

Ещё на одну подобную накладку по её центру устанавливаем вертикально болт (шляпкой к пластине), привариваем болт к пластине.

В свободном конце пластины, которая согнута под углом и является верхней, сверлим отверстие диаметром 8 мм под болт приваренный шляпкой к накладке.

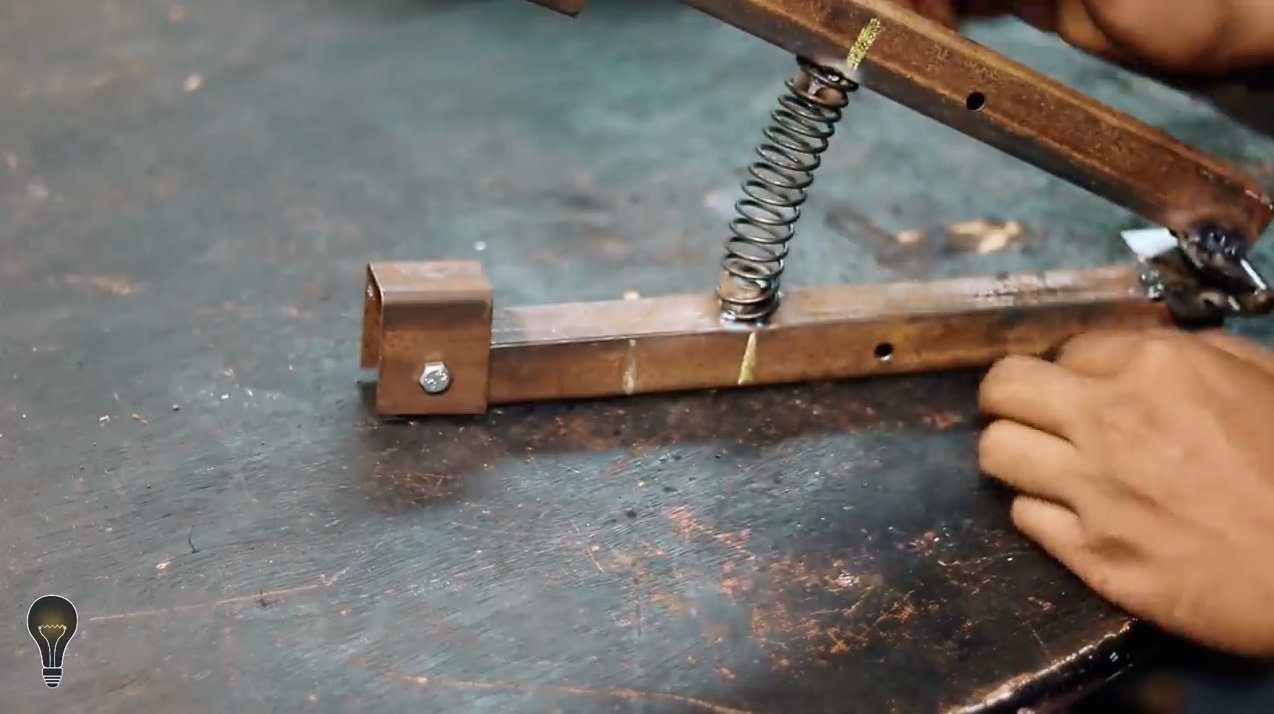

На болт надеваем пружину, работающую на сжатие, вставляем болт в просверленное отверстие верхней пластины, и накручиваем барашковую гайку.

Барашковая гайка нужна для удобства регулировки – сжатия пружины.

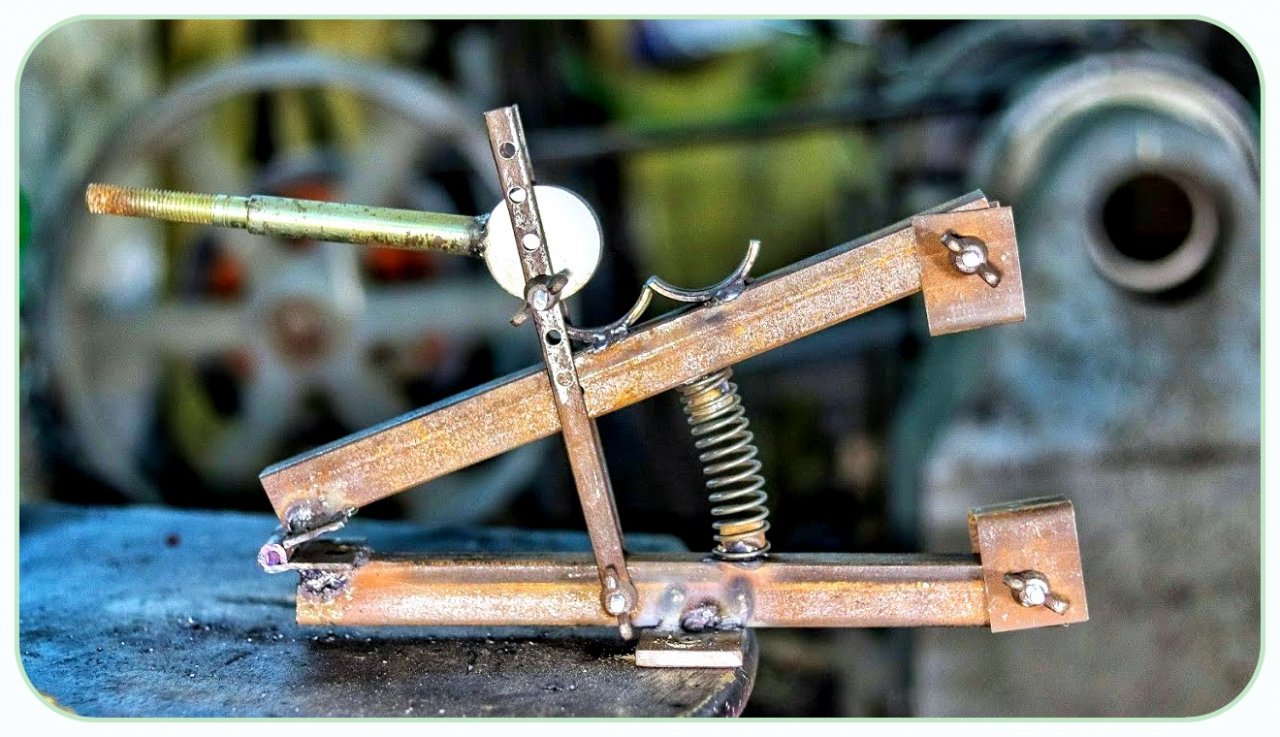

Инструмент готов!

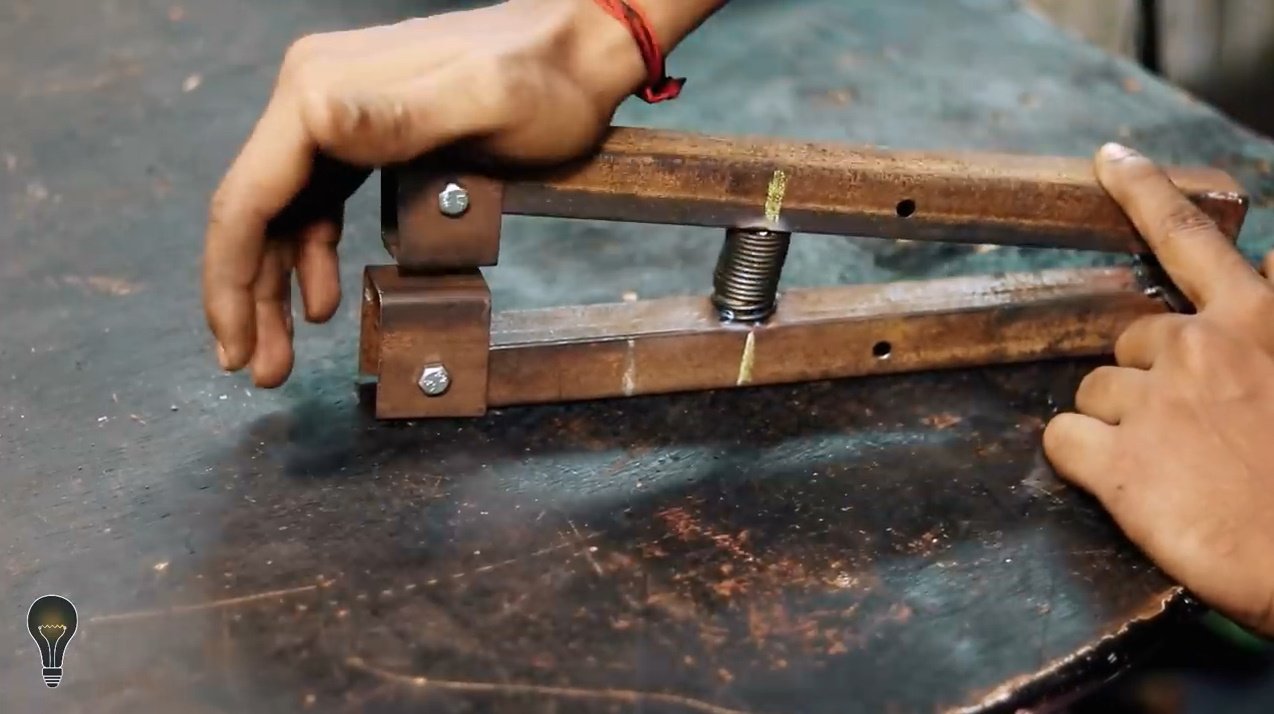

Получилась у нас самозажимная струбцина, которую не надо затягивать винтом, как у обычных струбцин.

Фиксируемый предмет кладем на край верстака, устанавливаем на него струбцину.

Нажимаем на верхнюю пластину.

Пластина своим загнутым концом с квадратным отверстием перемещается по вертикальному квадрату вниз.

Второй конец пластины с закрепленной на нем накладкой, болтом и пружиной, напротив, оттягивает пластину вверх.

Таким образом верхняя пластина зацепляется (стопорится) квадратным отверстием, которое делается на перекос, о поверхность квадрата.

Фиксируемый предмет надёжно прижимается к верстаку!

Чтобы освободить предмет от струбцины (в нашем примере это деревянный брусок), достаточно снова нажать на край верхней пластины и второй рукой поднять пластину вверх по квадрату.

Импровизированные зажимы

Зачастую в столярной работе или при сборке деревянных конструкций не хватает времени на изготовление полноценных струбцин и зажимов. Тогда на помощь приходит смекалка и опыт.

Например, заготовку круглого сечения можно зафиксировать с помощью нескольких колец, набитых на рамку.

Арматурный прут или водопроводную трубу можно зажать с помощью импровизированной струбцины из нескольких брусков и скотча.

Обычный фиксирующий шнур багажника поможет стянуть подобно ленточному зажиму набор из десятка деревянных планок.

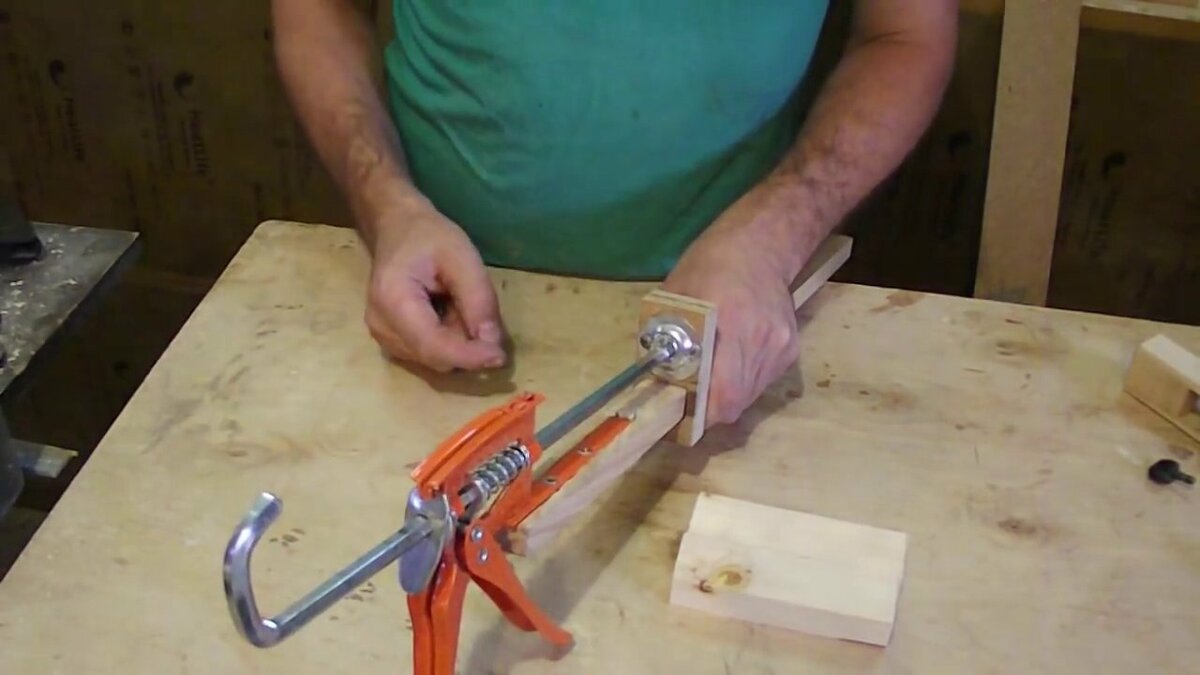

Из шприца-пистолета для герметика и скотча можно легко сделать настоящий зажим под доску.

Рейтинг качественных быстрозажимных струбцин

В основе подобных изделий лежит использование куркового механизма и пистолетной ручки. Струбцины быстрозажимного типа позволяют осуществлять контроль над прикладываемыми усилиями, в том числе и давления, оказываемого на курок.

BAHCO QCB-900

Эта модель способна удержать крупногабаритные заготовки. Продукт от именитого швейцарского бренда характеризуется повышенным уровнем безопасности и практичности. Заявленная протяженность рейки – 90 см. На губках имеются прорезиненные накладки. Отличное решение для работы с пластиковыми и деревянными изделиями. За повышенное удобство в управлении применяется эргономичная рукоятка с прорезиненным покрытием. Для того, чтобы ослабить давление на обрабатываемую деталь, следует нажать на ручку. После этого образец смещается на определенную длину.

Средняя цена – 3448 руб.

BAHCO QCB-900

Достоинства:

• имеется система ребер жесткости;
• может применяться вместо распорки;
• на губках и ручке имеются прорезиненные накладки;
• рейка сделана из металлического сплава;
• эргономичная ручка.

Недостатки:

Kraftool INDUSTRIE

Эта конструкция изготовлена из металлического сплава. Какие-либо пластиковые элементы отсутствуют, что дает возможность осуществлять сварочные работы. Следует отметить, что устройство можно использовать в условиях высоких температур. Характеризуется повышенной прочностью и неограниченным эксплуатационным ресурсом. Заявленная производителем ширина зажима составляет 300 мм. Это позволяет работать с толстыми деревянными брусками, пластиковыми и металлическими изделиями. По сравнению с обычными винтовыми конструкциями, эта модель освобождает детали быстрее. Фиксация происходит точно и надежно. В процессе возникновения вибраций изделия съезжать не будут. Для выполнения поставленных задач оператору требуется только одна рука.

Стоимость – 710 руб.

Kraftool INDUSTRIE

Достоинства:

• в процессе эксплуатации инструмент не деформируется;
• предусмотрен храповый механизм;
• оптимальная глубина зажима;
• эргономичная ручка;
• функциональность;
• удобство в использовании.

Недостатки:

Зубр 32246-210

Эта компактная установка быстрозажимного типа характеризуется повышенной надежностью и неограниченным эксплуатационным ресурсом. Высокотехнологичное приспособление сделано из нейлона. В качестве армирующего слоя применяется фибергласс. Используется для фиксации элементов, чей диаметр не превышает отметку в 77 мм. Установлены ручки подвижного типа, для изготовления которых применяется эластомер. В процессе эксплуатации заготовки остаются целыми. Позволяет зафиксировать неровную заготовку. Ручки лежат удобно, в процессе использования из рук не выскальзывают. Также следует отметить наличие пружины, которая также участвует в фиксации рабочей заготовки.

Средняя цена – 330 руб.

Зубр 32246-210

Достоинства:

• эргономичные двухкомпонентные ручки;
• компактные габариты;
• оператор может работать одной рукой;
• отличное соотношение цены и качества;
• пружина сделана из закаленной стали.

Недостатки:

Как какую делать

Любую из описанных выше струбцин можно изготовить самостоятельно в домашней мастерской. Столярные струбцины делаются из металла – деревянные станина и губки инструмента не выдержат противодавления материала детали(ей), зажим ослабнет уже во время работы, а сама струбцина придет в негодность. С варными и паечными струбцинами и так понятно: только металл; дерево – горючий материал.

Столярные струбцины для работ с ценным деревом либо изделиями лучше делать деревянными, но можно пользоваться и металлическими с проставками из фанеры или ровной драни. Струбцины для склеивания в пласть (на толстые заготовки из нескольких тонких) лучше использовать деревянные, даже если клеится металл или пластик – деревянные губки дают более равномерное распределение давления по плоскости и, соответственно, лучшее качество склейки. Хрупкие детали (стеклянные и т.п.) сжимаются для склеивания только деревянными струбцинами.

G–образные струбцины

Особенности конструкции. G–образные струбцины, также нередко именуемые С-образными, – это наиболее универсальный и массовый тип столярных зажимов. Основой конструкции является литая или кованая скоба с подвижным прижимным винтом.

Читать также: Как сделать из большого лего

Преимущества. Г-образные струбцины легкие, удобные в использовании, обеспечивают большое прижимное усилие, не имеют люфтов губок.

Недостатки. Подходят для соединения заготовок небольшой толщины.

Область применения. G–образные струбцины используют в случаях, когда нужно приложить одинаковое усилие сжатия к поверхностям, параллельно расположенным по отношению друг к другу. В столярном деле С-образные зажимы задействуют в основном при склейке дерева.

Быстрозажимная струбцина — самоделка

В арсенале мастеров столярного дела, которые выполняют большой объем работ по склеиванию, имеются корпусные струбцины, такие как Bessey KR Revo, струбцины GROZ, быстрозажимные или трубные струбцины.

Сложно представить замену профессиональному столярному зажиму, но что же делать, когда струбцины нет под рукой, негде ее купить или нет возможности заказать доставку.

Решение этой проблемы предлагает японский мастер по деревообработке и по совместительству блогер с YouTube канала Self-Build. Свое видение того, как создать крафтовые DIY струбцины он показал в новом ролике.

Идея заключается в том, чтобы для изготовления использовать самые обыкновенные материалы: обрезки деревянного бруса различных размеров и простейшие крепежные элементы — такие как перфорированные пластины и болты с гайками. Зажимной механизм струбцины надежно зафиксирует детали, при этом, его легко подстроить под различную длину заготовок.

https://youtube.com/watch?v=9rfioNDOfpk

Струбцина своими руками облегчает работу мастеру и экономит его деньги

Струбцина — это инструмент позволяющий фиксировать деталь во время обработки. Мастера часто используют различные виды струбцин в своей работе. Будь то столяр, или слесарь, обрабатывающий металл – всегда есть необходимость ее использования.

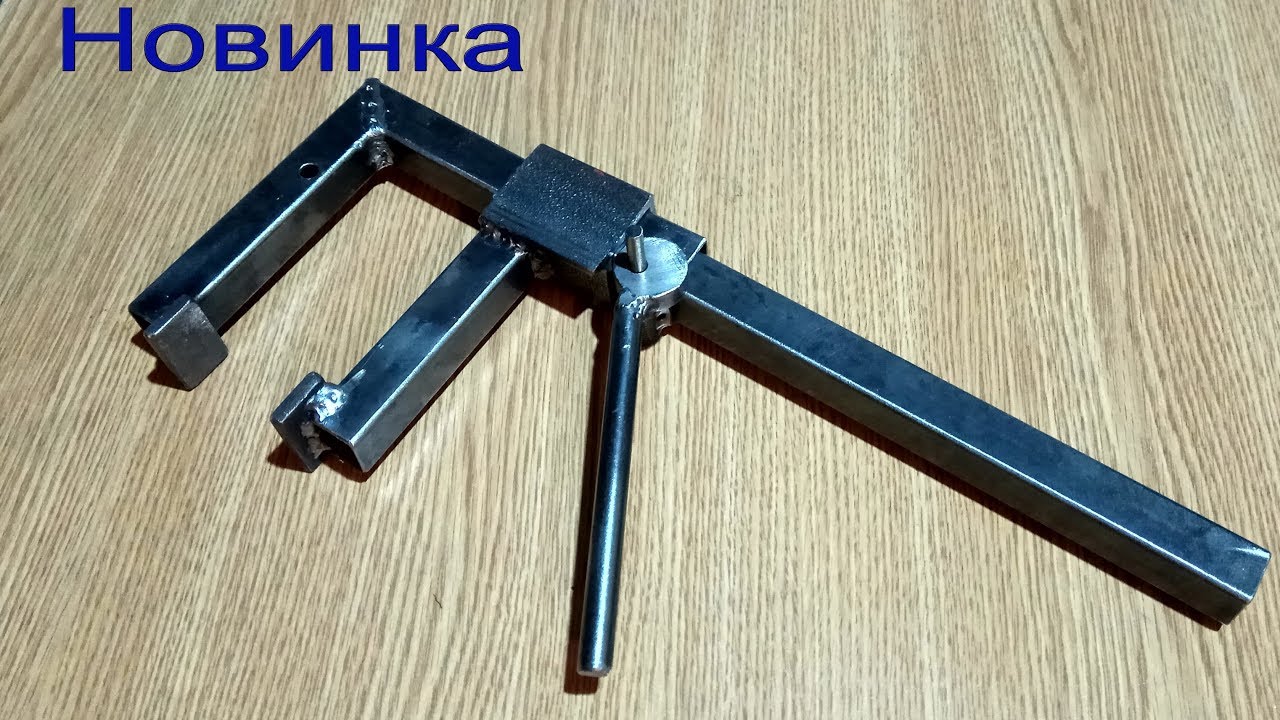

Это приспособление выпускается в разных вариантах, от универсальных до специализированных. Сравнительно недавно появилась новая модификация: быстрозажимная струбцина. Развивает усилие сжатия до 450 кг.

Задача у всех видов общая – зафиксировать заготовки для обработки или соединения между собой.

Угловая струбцина

Однако чаще всего, угловая струбцина используется в качестве кондуктора для сварки металлических деталей под прямым углом.

Для изготовления понадобятся:

• стальной уголок 40 мм, толщиной 3-4 мм;
• стальные пластины шириной 40-50 мм;
• шпильки с резьбой, желательно закаленные;
• прутки для воротков;
• гайки для червячного механизма;
• сварочный аппарат;
• дрель, метчики.

Уголки привариваем к стальным пластинам строго под углом 90°.

На каждую сторону крепим при помощи сварки червячную конструкцию. Это такой же уголок с наваренной упорной гайкой или утолщением, в котором нарезана резьба в соответствии со шпилькой-воротком. Ширина рабочего зазора подбирается под потенциальные заготовки.

ВАЖНО! Если диапазон размеров обрабатываемых деталей слишком широк – лучше изготовить несколько струбцин. Слишком большой ход воротка не способствует прочной фиксации..   Верстак своими руками – чертежи, принцип построения конструкции

  Верстак своими руками – чертежи, принцип построения конструкции

С обратной стороны воротка сверлим отверстие, в которое вставляем металлический прут, в качестве рычага.

Столярная струбцина из доступных материалов

Простейшая струбцина из дерева, применяемая в столярном деле – изготавливается из следующих материалов:

1. Два деревянных бруска и нетвердого, но прочного материала. Подойдет сосна. Слишком твердая древесина будет оставлять следы на заготовке при сильной фиксации;
2. Мебельные гайки с фиксатором под дерево.
3. Стальные шпильки, не обязательно из дорогой закаленной стали.
4. Гайки — барашки с резьбой, соответствующей шпилькам.
5. Шайбы упорные, также можно использовать обычные, недорогие.

Из брусков выпиливаются рабочие клещи. В них строго параллельно сверлятся отверстия под шпильки, с небольшим люфтом.

СОВЕТ! Если вы сделаете два комплекта одинаковых струбцин – область применения расширится. Тогда можно применять приспособление, как столярные тиски.

Струбцина столярная из дерева и фанеры

Для оперативной фиксации небольших деталей применяется струбцина, выполненная в форме штангенциркуля.

Приспособление изготавливается из брусков и тонкой фанеры. Червячная система привычная – мебельные гайки и шпилька-вороток. Неподвижный упор прочно закрепляется на одном конце направляющей рейки. На самой рейке вырезаются углубления для фиксации подвижного механизма.

Передвинув кронштейн на необходимое расстояние – остается повернуть на несколько оборотов вороток, и деталь зафиксирована. После отпускания упорного механизма – каретка легко перемещается, освобождая заготовку.

Стационарный вариант этой струбцины имеет рельсовую конструкцию. На двух направляющих, установленных параллельно – на одинаковом расстоянии нарезаются пазы.

  Самодельный трубогиб, как изготовить в домашних условиях

Зажим осуществляется привычным способом – мебельная гайка, шпилька, вороток.

Столярная струбцина вариант 3

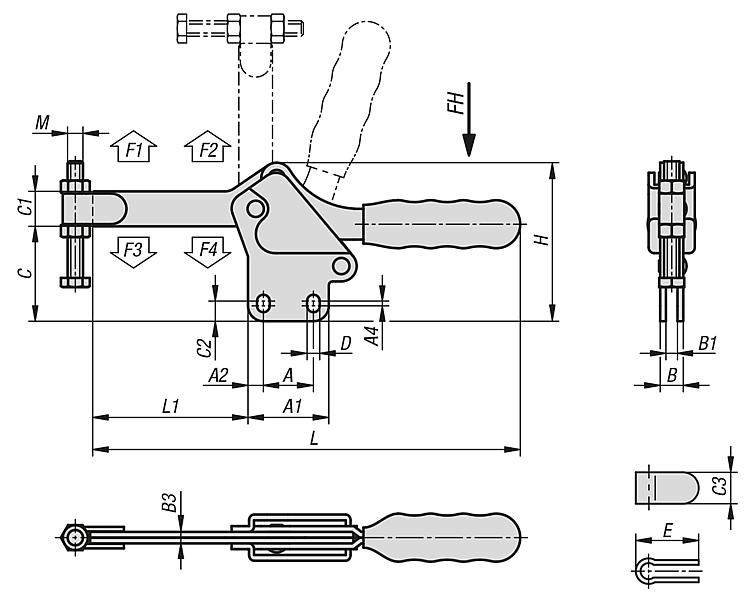

Иногда бывает необходимо просто прижать заготовку к столу для обработки. Для этого существует самозажимная струбцина. На иллюстрации видно, как сделать металлический или деревянный кронштейны.

Можно закрепить две струбцины этого типа на передвижном шаблоне, для массового фрезерования одинаковых заготовок.

Такой вид быстрозажимных струбцин изготавливается индивидуально для каждой матрицы, или переставляется на новую подложку для выпиливания очередной формы.

Трубная струбцина

Сварка металлических труб торец в торец – достаточно сложная задача, требующая точной ориентации заготовок в пространстве. Если вы привариваете отрезок трубы к готовой системе, закрепленной в помещении – задача упрощается. А сварка свободно лежащих отрезков требует наличия помощника или специального приспособления.

Струбцина для сварки труб легко изготавливается из металлического уголка и стальных пластин.
