Как изготовить аэрограф в домашних условиях

Необходимые детали и инструменты

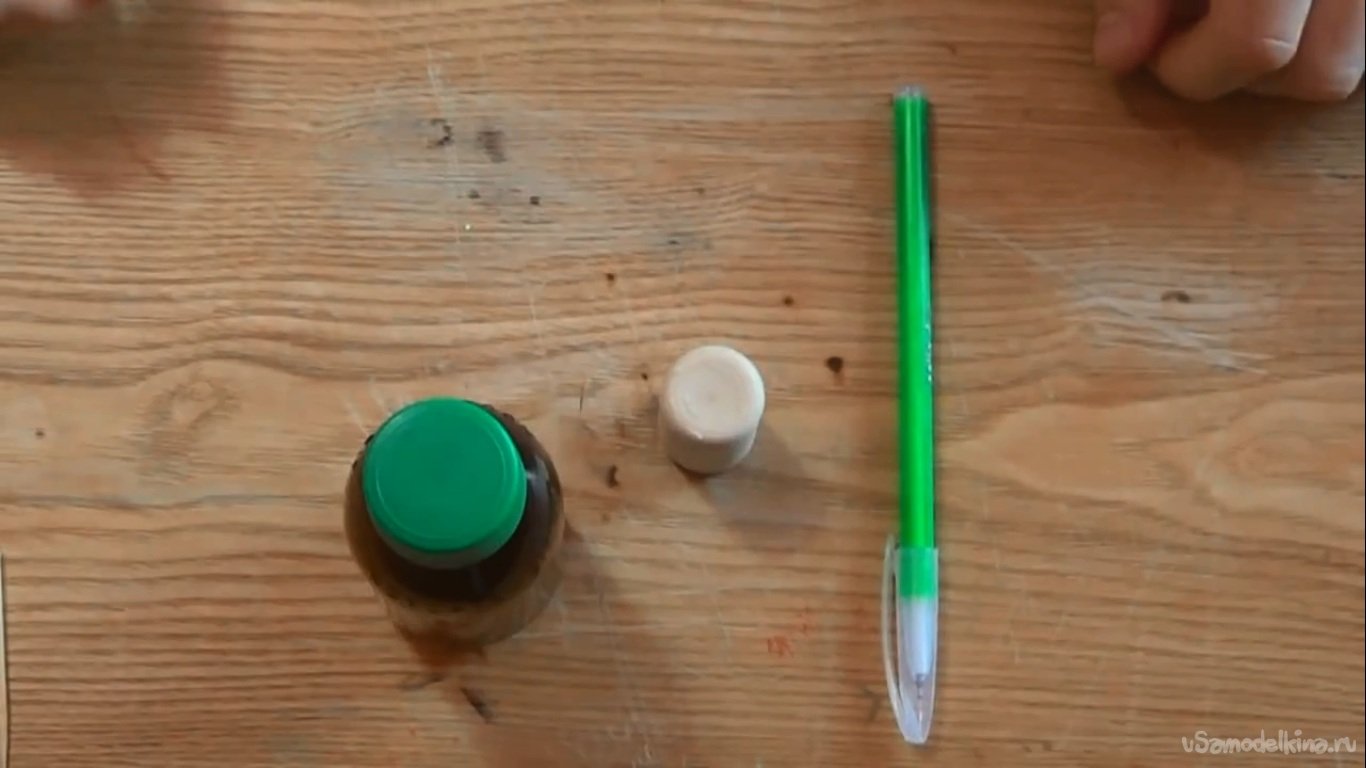

Для изготовления самодельного прибора подготовьте:

• школьную ручку с шариковым или гелевым стержнем;
• медицинский шприц на 10 или 20 мл с иглой;
• обычную пробку от винной бутылки;
• клей для пластмассы или герметик;
• стеклянный флакон с герметичной крышкой.

Пользуясь аэрографом, используют различные красители

Также понадобится линейка, зажигалка, маркер, шило и мелкая наждачка. Не забудьте, что для проверки работоспособности прибора потребуется краска для аэрографа. Помните, что каждый краситель имеет свои свойства и отличается характеристиками. Это необходимо учитывать, занимаясь его подбором.

Используют различные красители:

• акриловые. Они безвредны для людей и разводятся водой до необходимой консистенции. Акриловые краски представлены в расширенной цветовой гамме, хорошо передают цвета и при необходимости легко удаляются. Имеется недостаток – проблематичность прорисовки мелких деталей из-за продолжительного высыхания краски и ее густоты;
• эмали. Они быстро сохнут после распыления и не оказывают отрицательного воздействия на здоровье людей. Эмаль на водной основе имеет доступную цену, однако не может обеспечить хорошую цветопередачу. Кроме того, при перемешивании эмалей разных цветов теряется первоначальная цветовая насыщенность;
• нитрокраски. Они представлены в широком ассортименте и могут иметь полиэфирную, синтетическую или уретановую основу. Ускоренное высыхание и другие характеристики нитрокраски позволяют выполнить детализацию, а также реалистично прорисовать мелкие элементы. Недостаток – материал токсичен и вреден для органов дыхания.

Путем смешивания красок, можно подобрать требуемую тональность

На что обратить внимание при выборе компрессора

Выбор компрессора можно назвать весьма сложной задачей, так как в продаже встречается просто огромное количество различных моделей

При выборе следует уделять внимание следующим моментам:

1. Популярности бренда. Встречается довольно много компрессоров для аэрографа или универсального типа, они производятся различными компаниями. Популярность бренда определяет надежность конструкции и длительность эксплуатации.
2. Для обеспечения наиболее благоприятных условий при работе должны устанавливаться различные фильтры, предназначенные для отделения воздуха и масла, а также песка. Если подобные вещества будут поступать в систему, то есть вероятность существенного снижения качества получаемой поверхности.
3. Должны учитываться основные характеристики, к примеру, мощность, производительность и другие параметры.

Кроме этого, можно изучить отзывы, которые оставляют покупатели. Очень часто достоинства и недостатки конкретных моделей проявляются именно на момент эксплуатации.

Как собрать аппарат без распылителя

Понадобится:

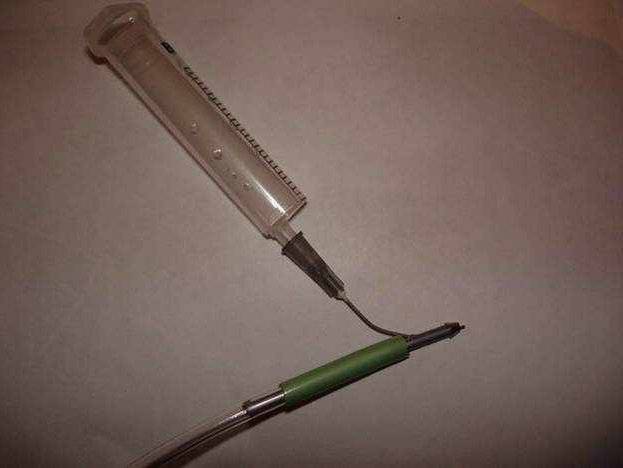

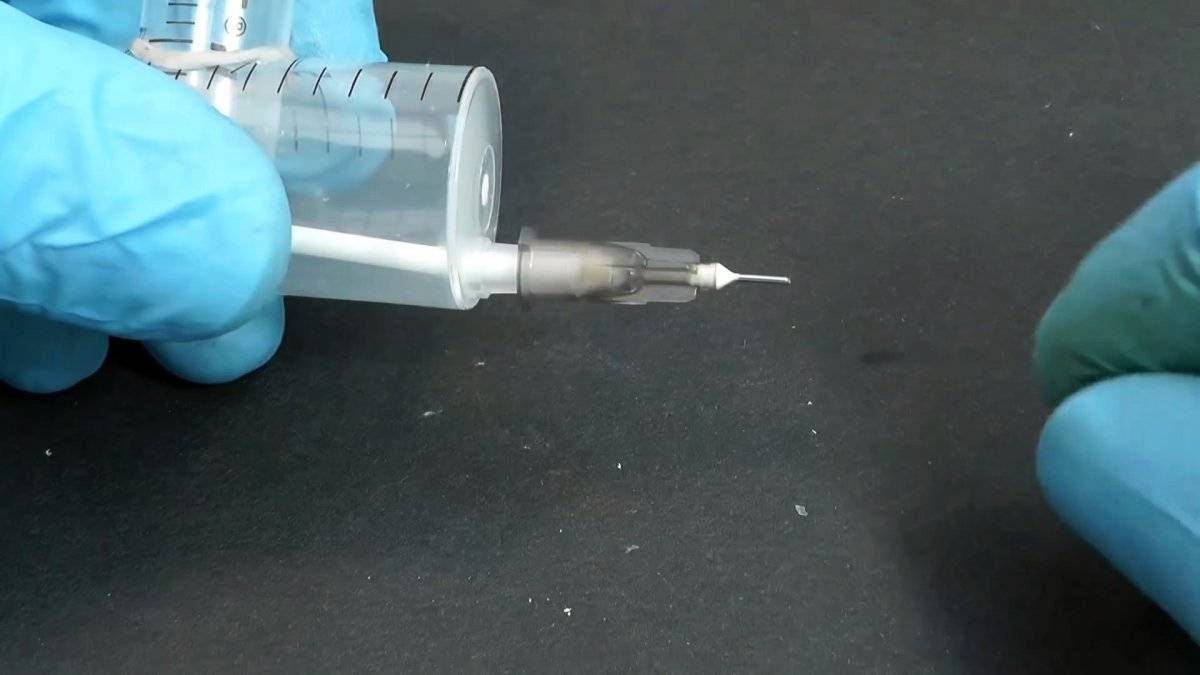

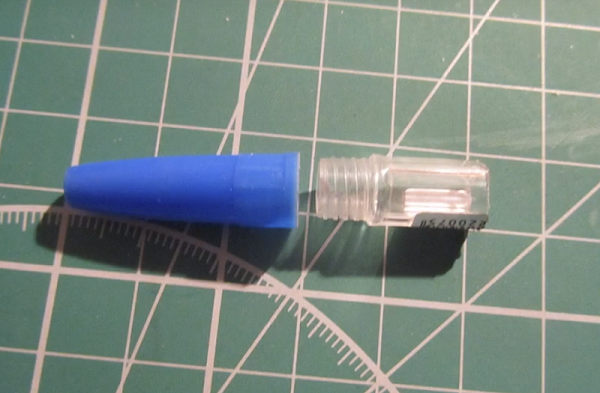

1. Пластиковый шприц, из которого требуется удалить иголку и поршень и присоединить его верх на флакон;
2. Стержень масленой авторучки;
3. Банка;
4. Нитка из синтетического материала (капрона);
5. Проволока
6. Прочие инструменты и материалы для скрепления.

Изготавливать нужно по следующему алгоритму:

• Проволку согнуть под прямым углом;
• Соединить при помощи нитки одну сторону проволоки с иголкой;
• Клейкой лентой прикрепить другую часть к корпусу возле отверстия для иголки; установить её кончиком в центре сопла (необходимое условие).
• Для того чтобы использовать такой аэрограф, необходимо разбавить краску, опустить иголку в банку с ней и выдохнуть (лучше с большим усилием).

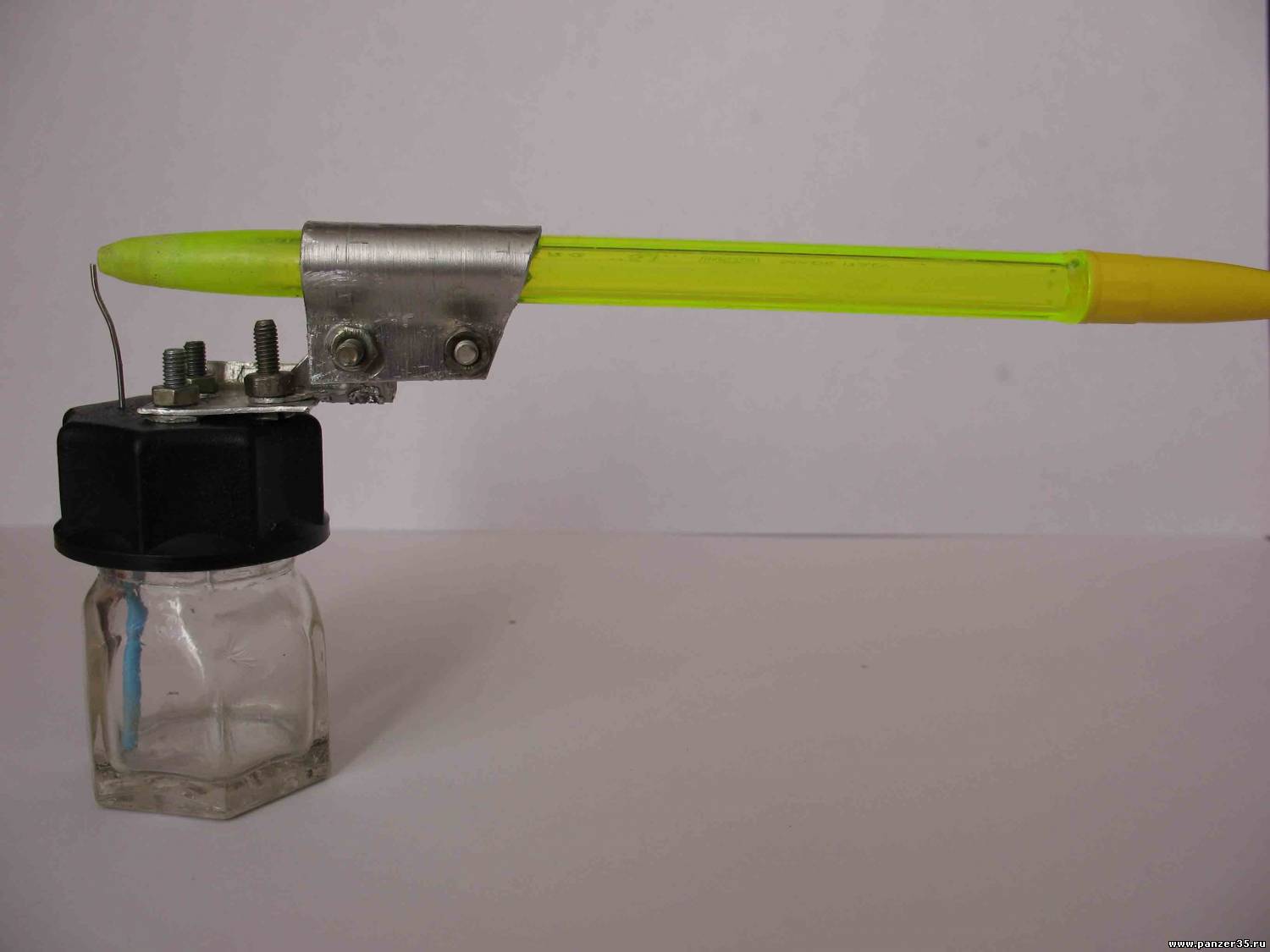

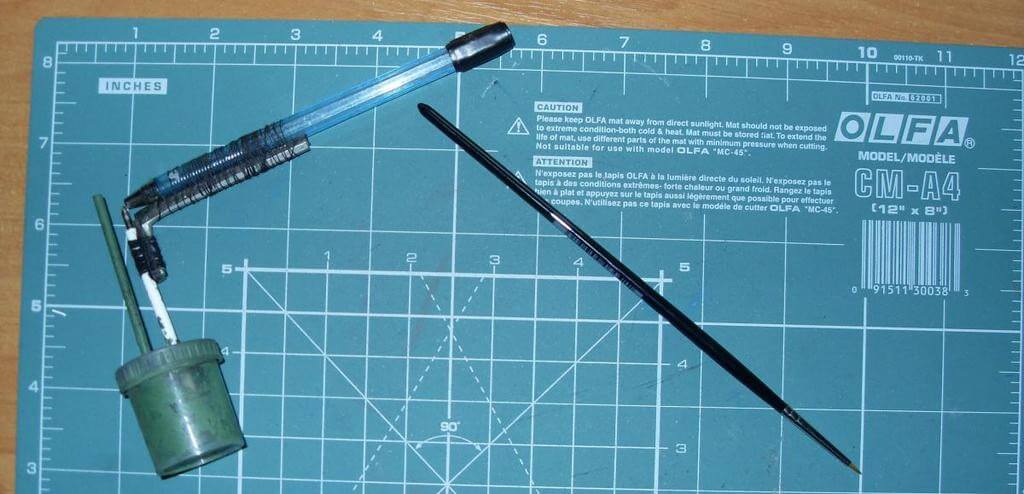

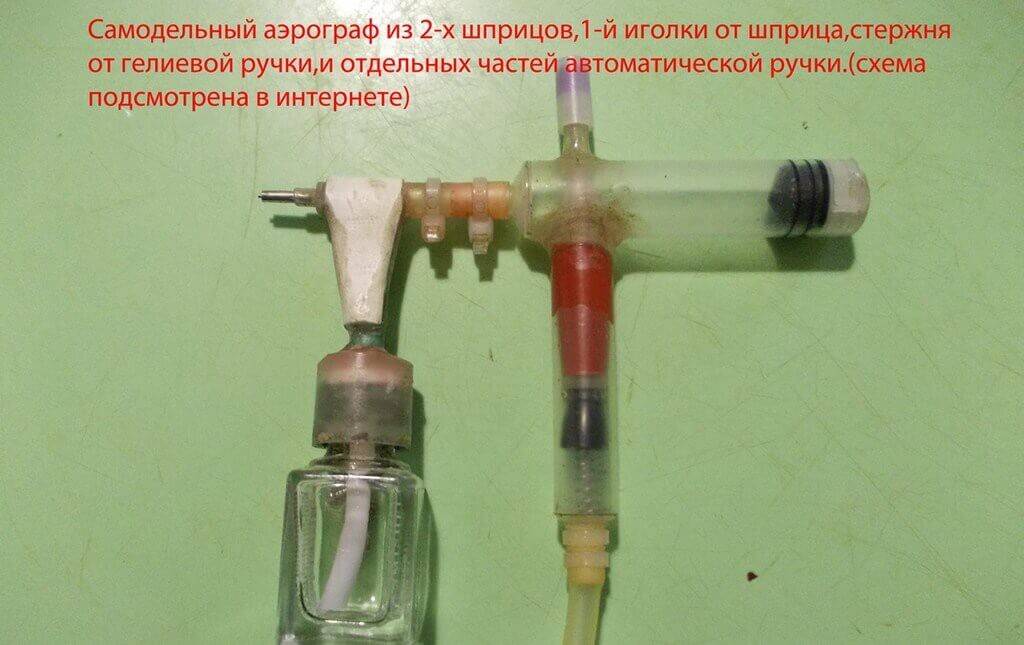

Аэрограф из шприца готов.

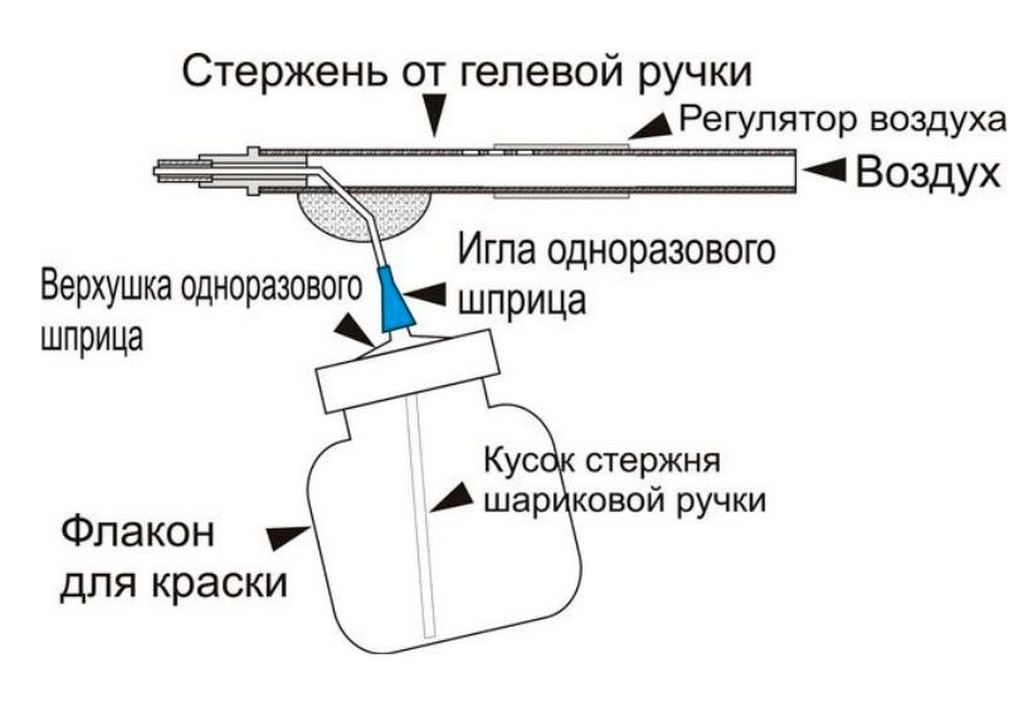

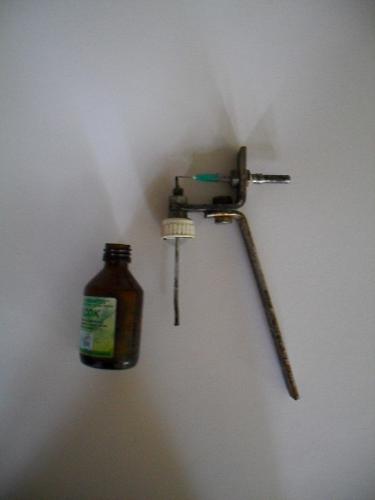

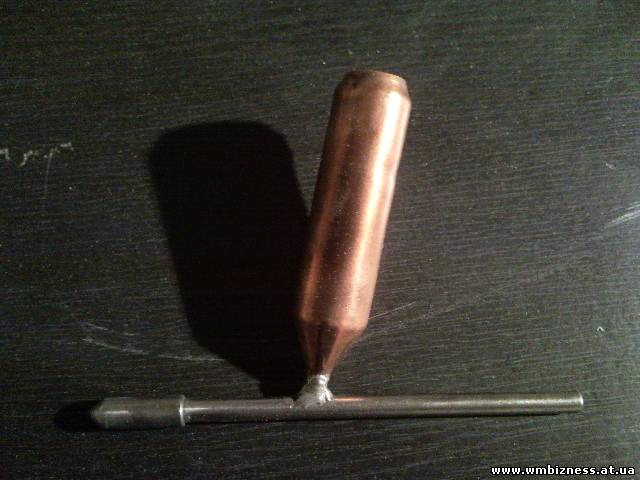

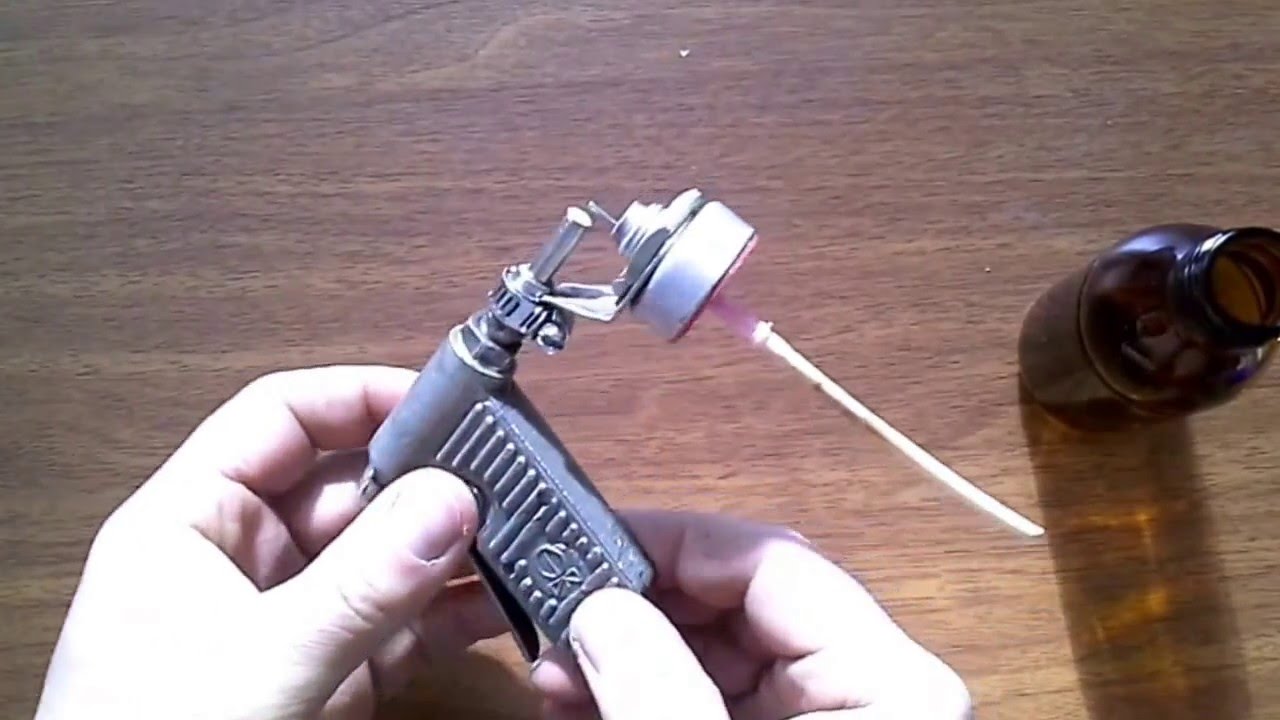

Другой вариант такого устройства (с держателем и без него)

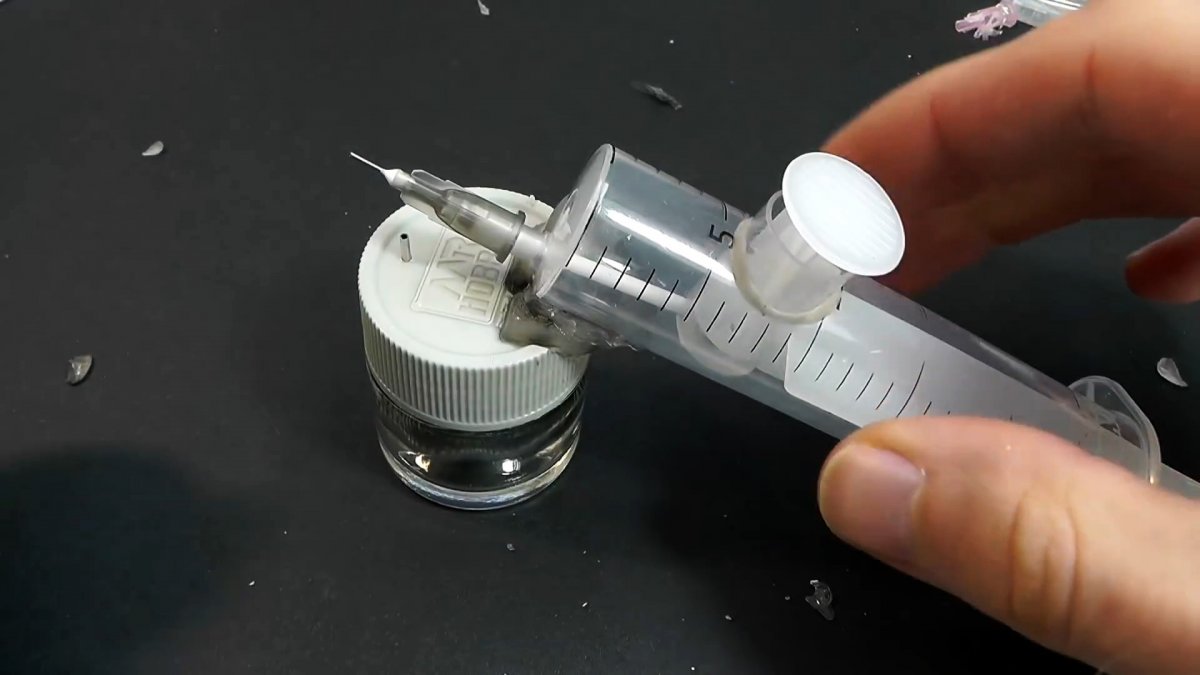

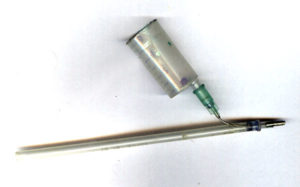

Для его изготовления, необходимо дополнительно взять конусообразную часть пасты обычной ручки и клей.

Изготавливается по следующему алгоритму:

1. удалить конец иголки, а оставшуюся часть окунуть в клей и опустить в пасту, так, чтобы конец сильно торчал;
2. пробить в крышке отверстия, чтобы туда проходил газ.

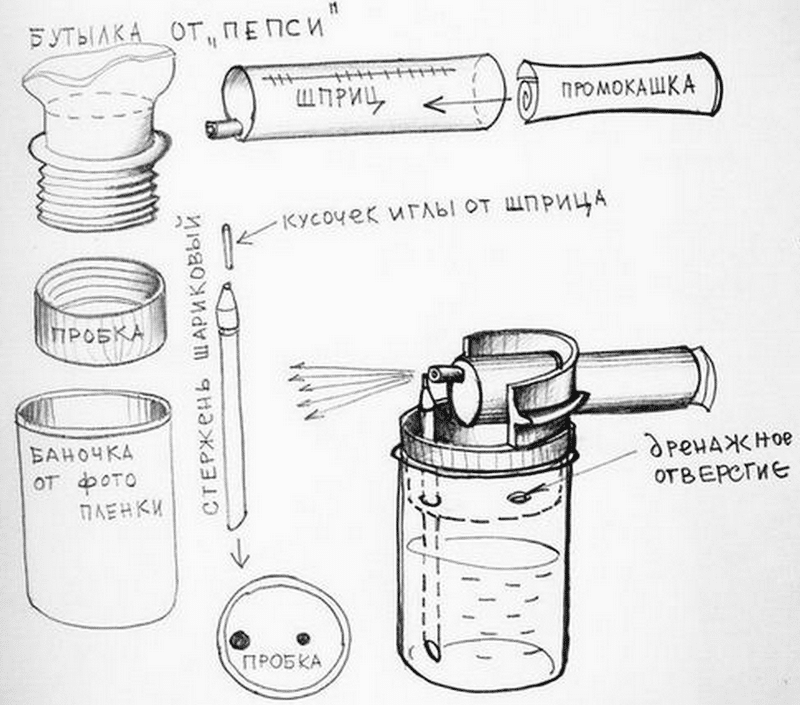

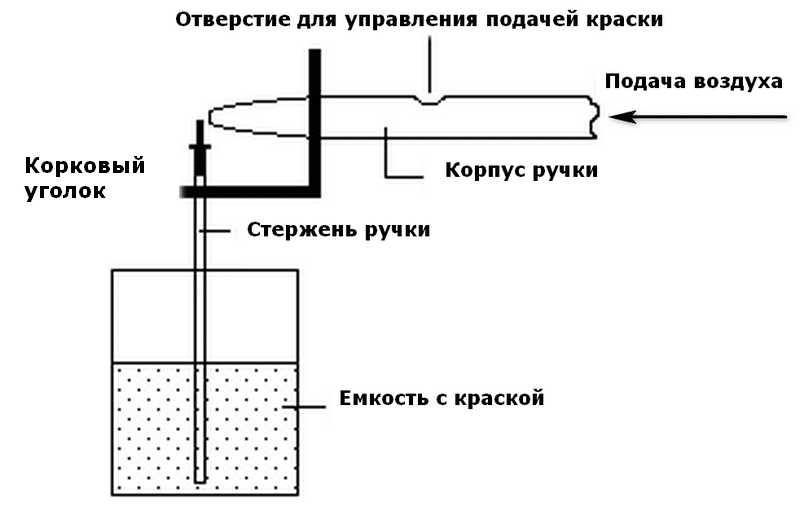

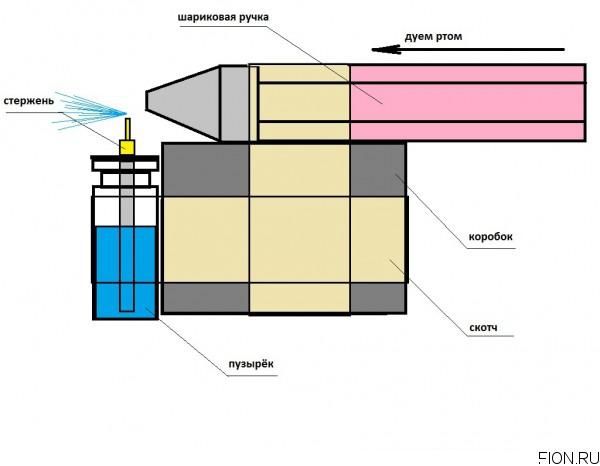

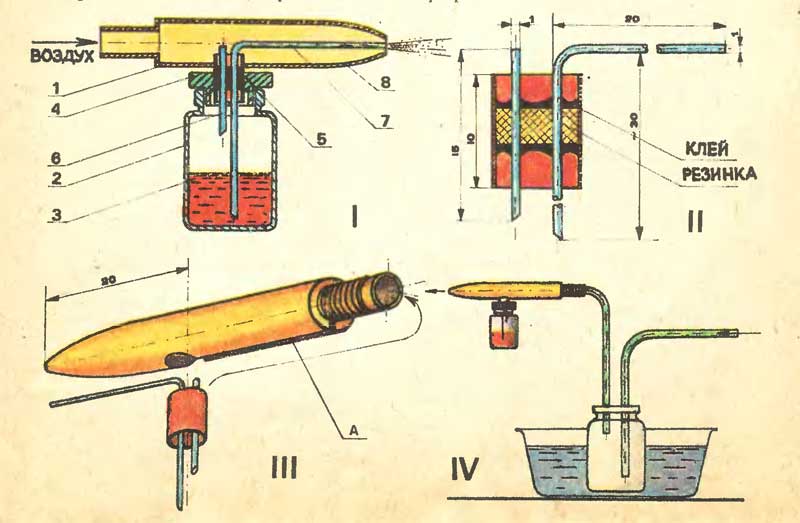

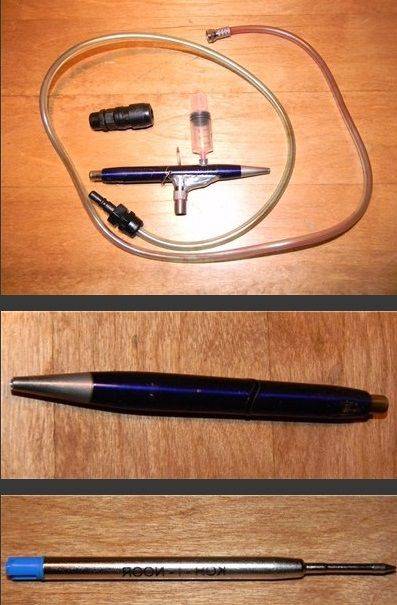

Самодельный аэрограф можно сделать и при помощи одной шариковой ручки, пробки от винной бутылки, маленькой банки или флакона и клея:

1. очистить пасту от краски;
2. сделать в пробке два соосных пропила;
3. отверстие для пасты, которая будет расположена в центре, и еще одно перпендикулярное;
4. сделать дуло: вставить стержень в одно отверстие, корпус – во второе, в крышке баночки проделать отверстие по диаметру стержня и просунуть деталь в неё;
5. закрепить клеем.

Для автоматизации, можно подключить к аквариумному компрессору. Но вообще компрессор может быть любым. И от выбора компрессор для аэрографа своими руками будет зависеть его эффективность. Продуктивность с автомобильным компрессором будет выше чем с аквариумным компрессором.

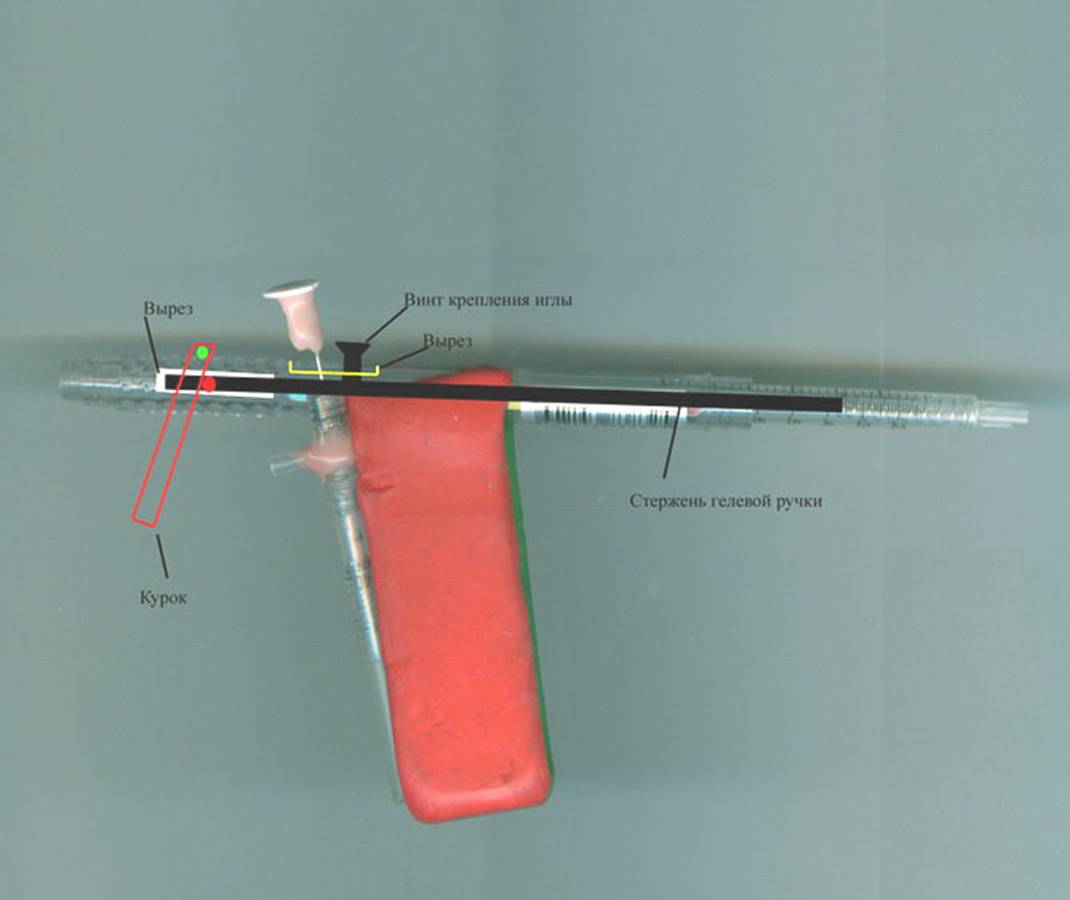

Для повышения удобства работы можно пользоваться держателем.

Как сделать аэрограф

Непосредственная процедура зависит от конструкции краскопульта. Ниже приведены два способа изготовления. Первый демонстрирует, как выполнить простейший аэрограф без распылителя. Второй поможет сделать прибор, где воздух подается под давлением.

Сборка аэрографа без распылителя

Конструкция и изготовление аэрографа без распылителя в домашних условиях предусматривает последовательное выполнение следующих шагов:

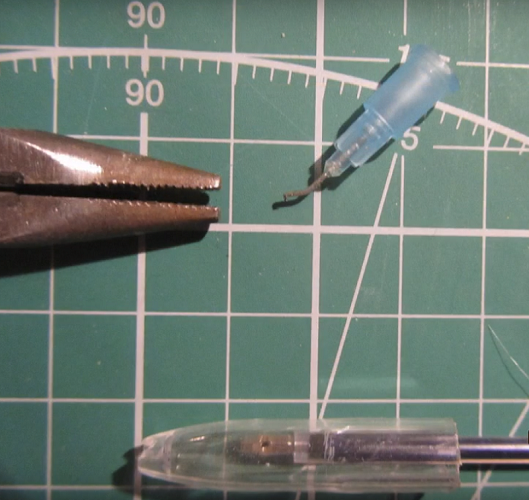

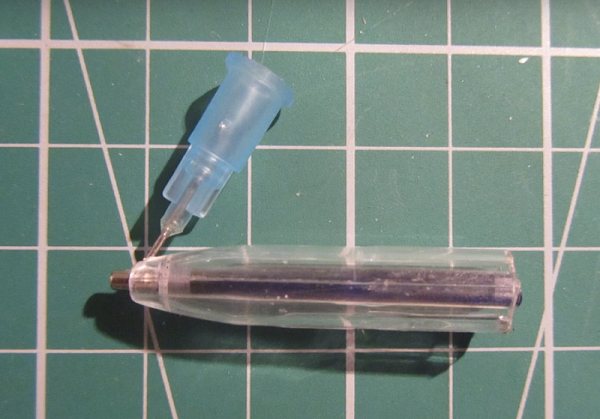

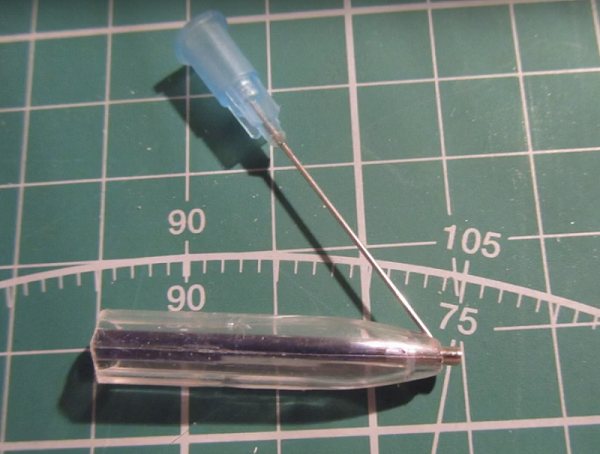

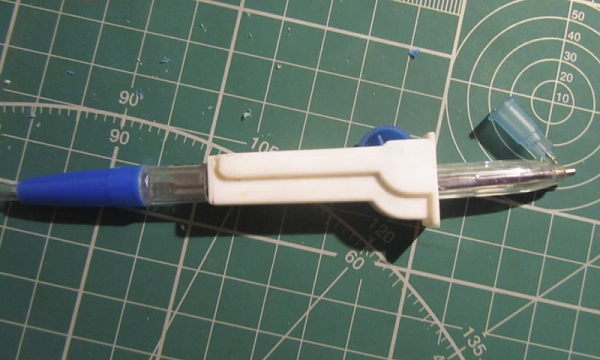

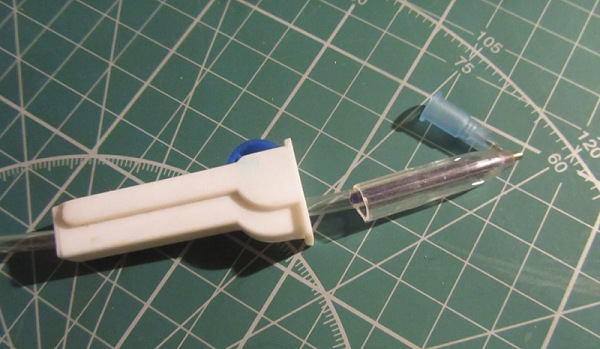

Удаление наконечника из стержня шариковой ручки. Затем последний тщательно промывается от чернил. Для этого используется теплая вода и растворитель

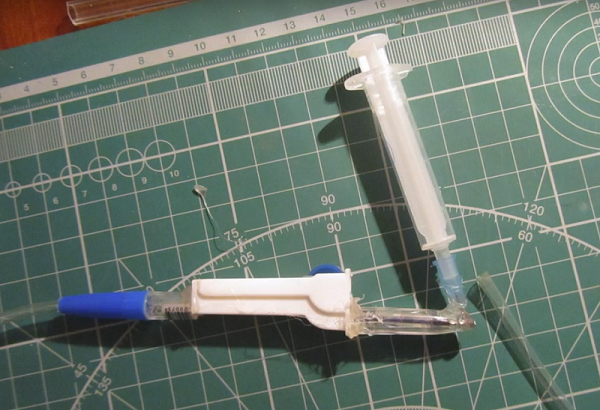

Необходимо, чтобы стержень очистился полностью; Кончик медицинского шприца нагревается зажигалкой до размягчения, важно не доводить материал до потекшего состояния. Затем отверстие расширяется (с помощью шила) так, чтобы в него вошел стержень от шариковой ручки; В бутылочной пробке вырезается небольшое отверстие глубиной около 15мм. Ширина составит около 2 см, а стенки образуют прямой угол; Следом с пробки срезаются боковые части, так чтобы расстояние от края отверстия до края пробки составило около 1 см; В пробке проделывается горизонтальное и вертикальное отверстие; Корпус шариковой ручки через горизонтальное отверстие

Чтобы он сделался уже (около 3 мм), его кончик предварительно счищают наждачной бумагой; Стержень пропускается через вертикальное отверстие пробки с подводкой к корпусу шариковой ручки; В крышке стеклянного флакончика шилом делается отверстие, чей диаметр соответствует диаметру стержня; Свободная часть стержня вставляется в крышку, фиксируясь термоклеем. Важно, чтобы стержень немного не доставал до дна

Ширина составит около 2 см, а стенки образуют прямой угол; Следом с пробки срезаются боковые части, так чтобы расстояние от края отверстия до края пробки составило около 1 см; В пробке проделывается горизонтальное и вертикальное отверстие; Корпус шариковой ручки через горизонтальное отверстие. Чтобы он сделался уже (около 3 мм), его кончик предварительно счищают наждачной бумагой; Стержень пропускается через вертикальное отверстие пробки с подводкой к корпусу шариковой ручки; В крышке стеклянного флакончика шилом делается отверстие, чей диаметр соответствует диаметру стержня; Свободная часть стержня вставляется в крышку, фиксируясь термоклеем

Важно, чтобы стержень немного не доставал до дна

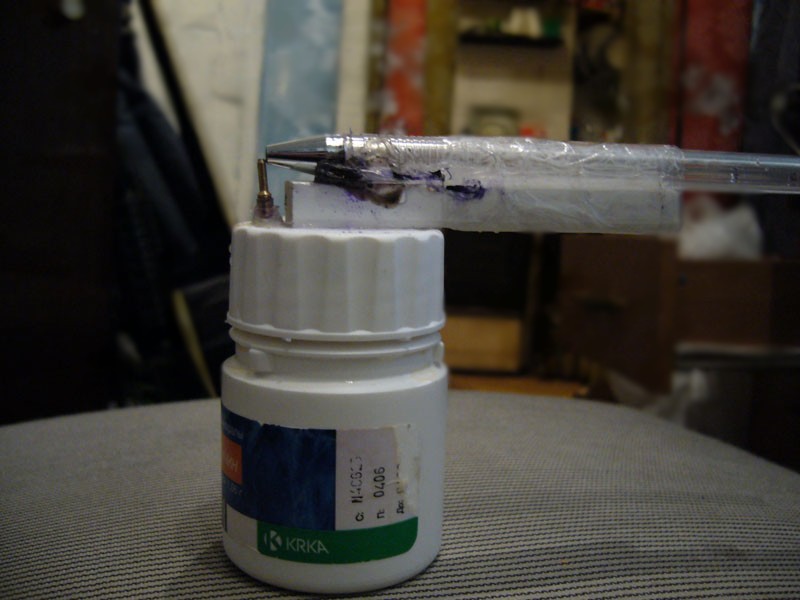

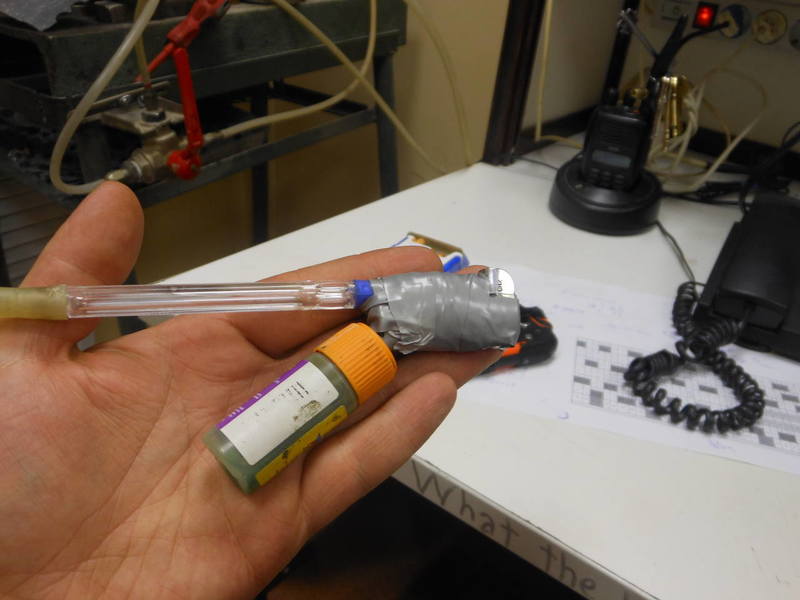

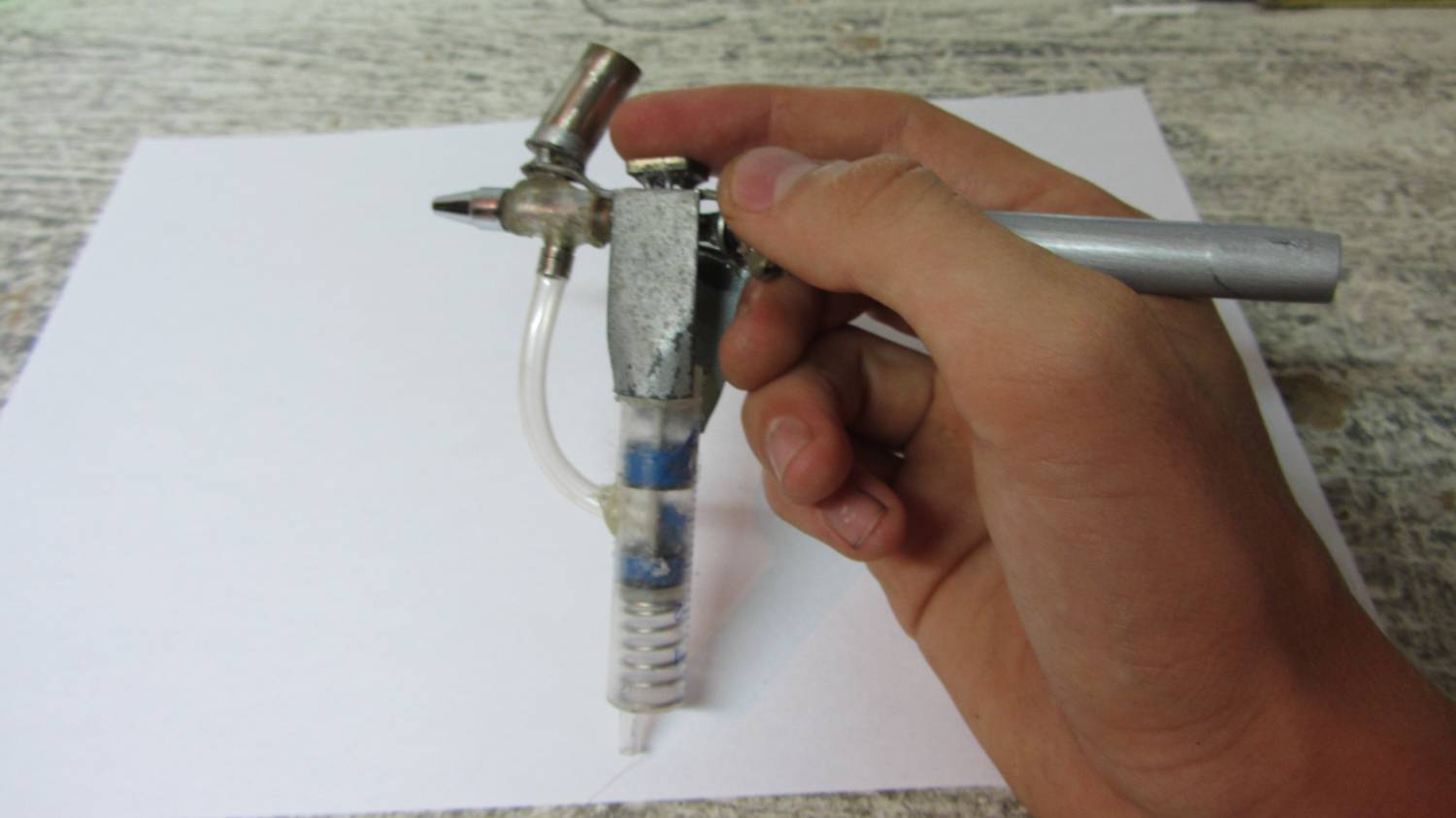

Механизм полностью готов к использованию, а для его производства потребовался минимум элементов, присутствующих в каждом доме.

Сборка аэрографа с распылителем

В этом случае процесс усложняется, требуя дополнительных комплектующих. Речь идет о следующих деталях:

• виниловая трубка;
• компрессор.

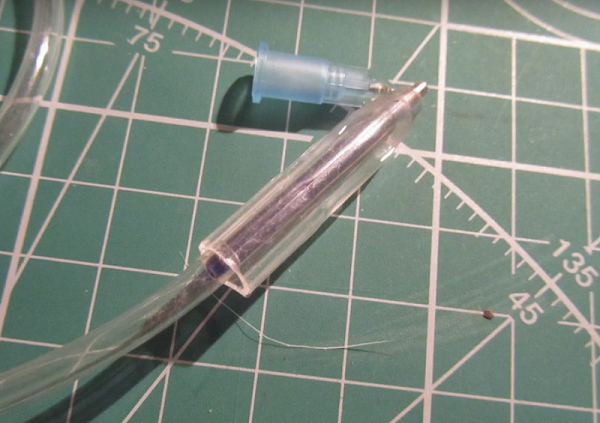

Трубка обрезается и надевается на шприц (ближе к основанию)

Важно оставить свободное место для баллонного клапана, чтобы он мог свободно нажиматься. Другая часть трубки соединяется с компрессором, играющим роль распылителя. Для надежной фиксации используется термоклей

Для надежной фиксации используется термоклей.

Необходимые детали и инструменты

Базовая конструкция включает: сопло, емкость с краской, компрессор (некоторых моделях отсутствует). Друг от друга модели отличаются:

• типом смешения. Выделяют краскопульты с внешним смешением, где основой становится обычная шариковая ручка. Как правило, именно такой тип аэрографов и выполняется самостоятельно. В моделях с внутренним смешением, соединение воздуха и краски производится внутри, что усложняет изготовление;
• управляемостью. Здесь выделяют аэрографы одинарного, двойного зависимого и двойного автономного действия. В одинарных моделях управление осуществляется или по воздушному или по красочному каналу. В двойных зависимых (автоматических) оно идет по обоим направлениям. В двойных автономных, каждый канал может действовать независимо друг от друга;
• подачей краски. Бак с материалом сбоку, снизу или сверху устройства.

При самостоятельной сборке, выбор делают в пользу простейших механизмов, что важно с точки зрения их работоспособности.

Чтобы собрать аэрограф самостоятельно, потребуется следующий набор инструментов и комплектующих:

• шариковая ручка со стержнем;
• медицинский шприц, объемом 10 – 20 кубов;
• канцелярский нож;
• обыкновенная линейка;
• зажигалка;
• пробка от бутылки с вином или шампанским;
• маркер яркого цвета;
• дрель;
• наждачная бумага мелкой зернистости;
• шило;
• стеклянный флакончик с крышкой (баночка от лекарств);
• термоклей.

В данном случае за основу берется самая простая модель. Если конструкция усложнена и предполагает распылитель, ко всему перечисленному добавляется еще и компрессор. Подойдет баллон со сжатым воздухом, либо специализированные изделия. Но их применение удорожит конструкцию. В остальном, комплектующие и инструменты присутствуют в каждом доме. Недостающие элементы всегда можно приобрести поблизости.

Компрессор для аэрографа своими руками из подручных материалов — DRIVE2

В прошлый раз мы рисовали аэрографию (на 2110) – питая аэрограф от покрасочного компрессора, но это не удобно, по многим причинам:

-покрасочный компрессор не имеет управляющего реле (пишу про тот что у меня), а при избыточном давлении в ресивере – сбрасывает его через клапан. При покраске машин – это нормально, так как расход воздуха у краскопульта достаточно большой, а время на нанесения слоя краски – да же целого автомобиля – вопрос 20-30 минут. С аэрографией – все иначе – расход воздуха ничтожен, давление покрасочного компрессора для него да же избыточное, а счет времени идет на дни. В принципе, так как ресивер у нас не один, мы просто выключали компрессор и работали с них (минут 15-20), как только давление падало – мы его включали вновь (на 2-3 минуты), но это то же неудобно – так как давление постоянно менялось. Можно конечно поставить регулятор давления, но координально он ситуацию не спасет. Да и глупо ради аэрографа – включать мощный, прожорливый и шумный компрессор;

— так как покрасочный компрессор огромен и питается на 380 — нет возможности перенести его и рисовать – например, дома – в мастерской, а не в гараже, а зимой топить гараж ради того что бы вечерком пару часиков порисовать – то же не практично.

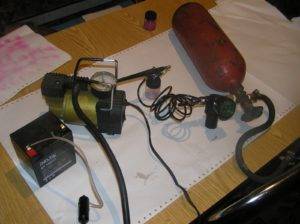

В принципе – ни чего сложного тут нет, нужно только раздобыть:

— компрессор и электро мотор (лучше вместе). Тут я решил в качестве эксперимента попробовать компрессором для накачки шин. Тут уже и компрессор и электро двигатель и манометр.

— ресивер – это вообще самое простое – можно использовать что угодно: я рассматривал: пневмо баллон от грузовика или легковушки, баллон от газа для заправки авокондиционеров или баллон от станции водоснабжения. Остановился на последней – причина выбора ниже.

— регулятор давления – у меня был в наличии, в принципе можно было и купить.

— аэрогроф со шлангом. Аэрогроф был, шланг использовал от омывателей лобового стекла ВАЗ.

— ну и куча всяких гаек, штуцеров и переходников.

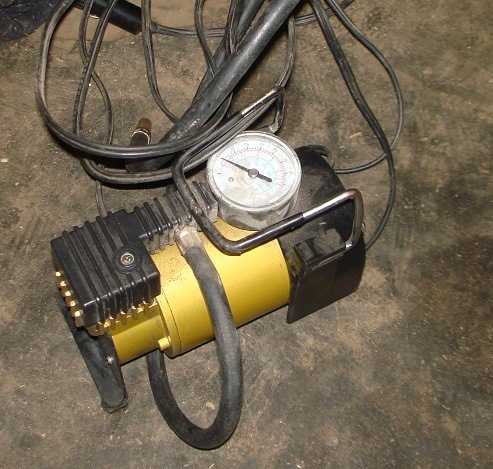

Компрессор для накачки шин – был выбран как наиболее доступный, в принципе после испытаний – станет ясно насколько он удобен.

Ресивер – в виде баллона от станции водоснабжения – был выбран из-за удобства и размеров, он в меру большой, имеет «ноги» и верхнюю площадку для установки насоса (а в случае использования электро двигателя на 12 В – так же там можно разместить преобразователь напряжения), а так же у него уже есть разъем с автомобильным ниппелем.

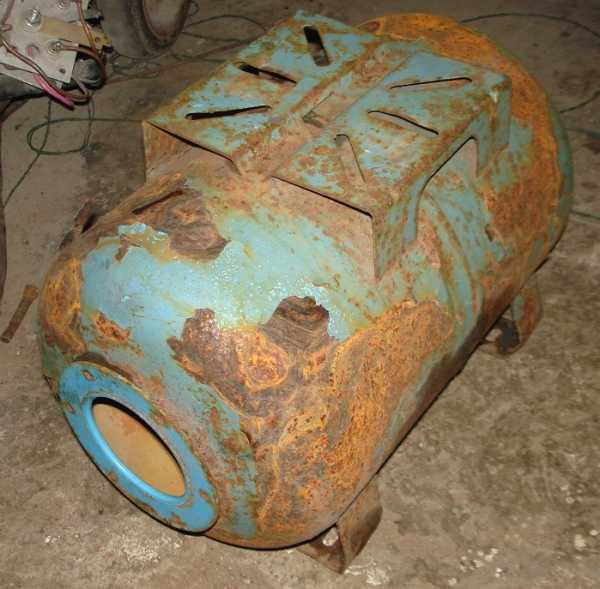

Но так как все бралось из-того, что есть, он оказался ржавый и как потом оказалось еще и дырявый в месте приварки фланца.

Так же не оказалось крышки от этого баллона. Её было решено изготовить из листа толстого металла.

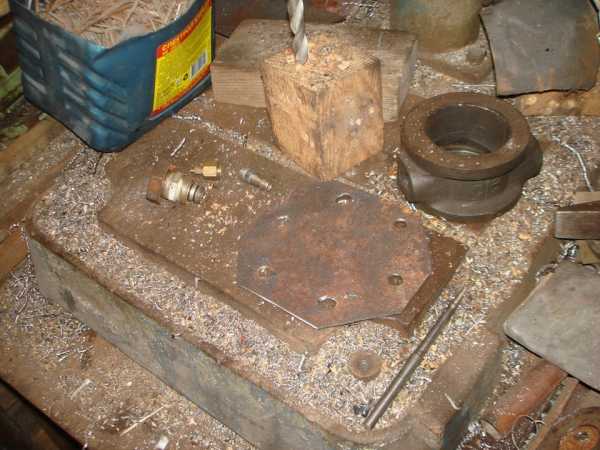

На сверлильном станке – были сделаны необходимые отверстия.Потом нашел подходящий штуцер для приварачивания регулятора давления, для её крепежа – использовал гайку от бытовой газовой трубы, для крепления штуцера, не смог найти переходник и использовал штуцер от краскопульта.

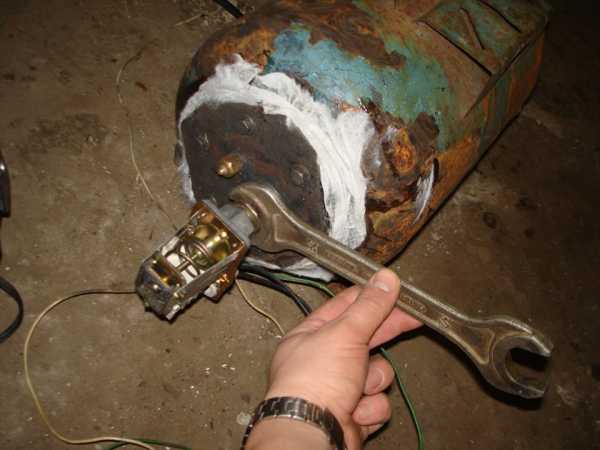

Так как место прикручивания крышки имело микро трещины, после установки пластины – было решено проклеить это место полиэфирной смолой. Намазали, проклеили салфетками, опять намазали и опять проклеили. Салфетки – исключительно для того, что бы не растекалось – пока сохнет.

Далее – оставил все это сохнуть на сутки.

Через сутки – проверяю на герметичность – всё отлично – больше ни каких микро трещин.

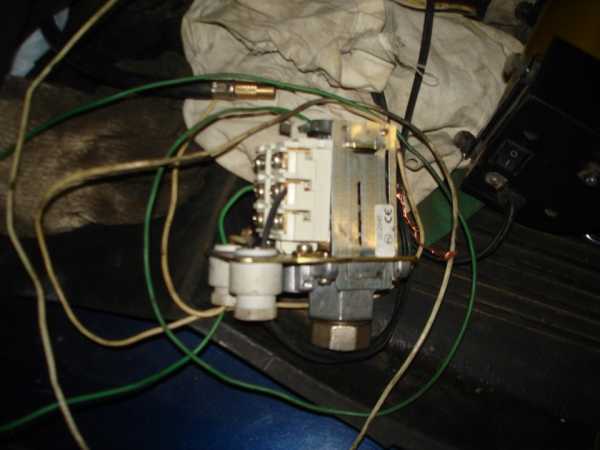

Потом подобрал пару проводов,

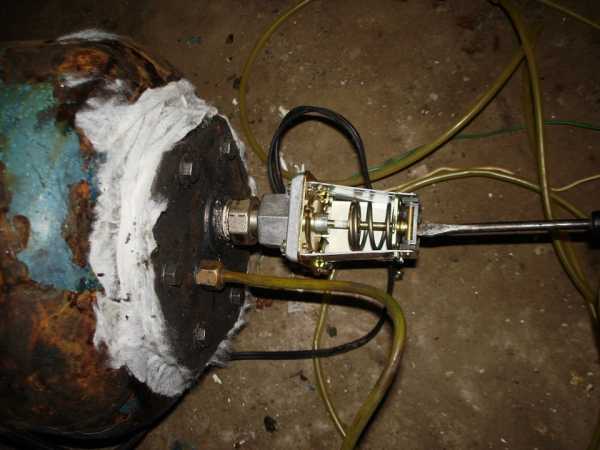

подсоединил насос к реле и прикрутил реле к ресиверу.

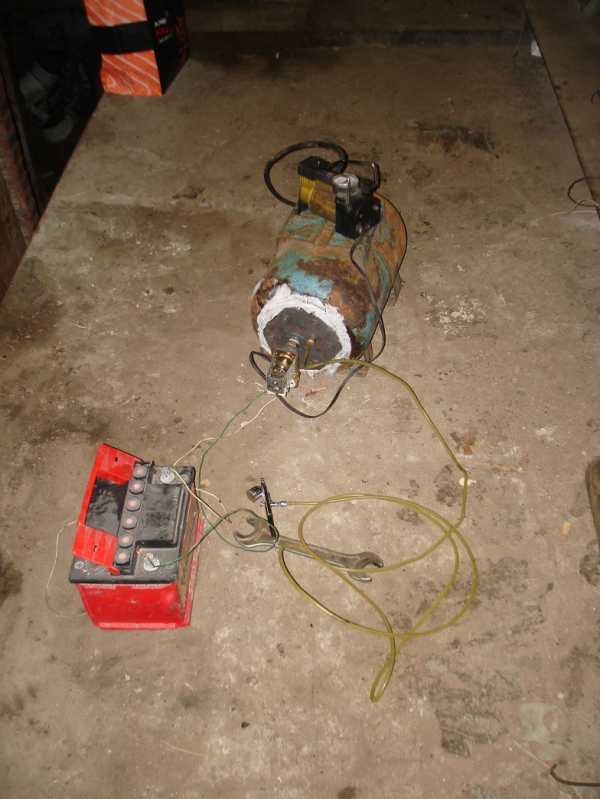

Подсоединил насос, одел шланг аэрографа – подключаю к АКБ (для проверки).

Включаю насос – качает. Беру отвертку и регулирую регулятор давления. Насос накачивает давление и отключается, сбрасываю давление аэрографом – опять включился, жду – набирает и отключается.

Беру аэрограф и стравливаю давление на элемент кузова,

что бы понять есть ли в воздухе компрессора конденсат, масло и т.д. — не оказалось. Позже повторил этот же эксперимент на «зеркале воды» — тот же отличный результат. Позже будут установлены фильтра – на всякий случай.

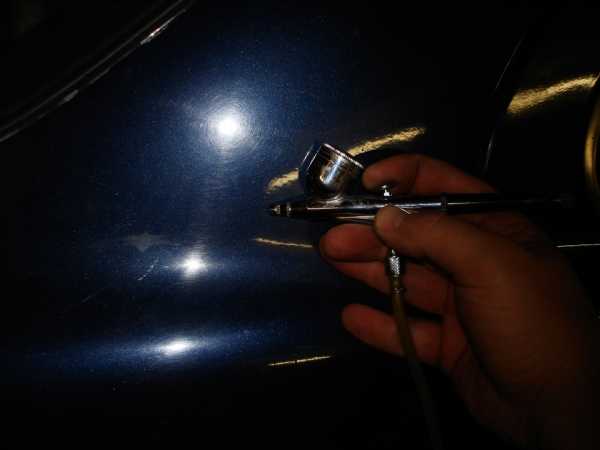

После чего развожу немного черной краски и проверяю эффективность, хорошо, но давления маловато.

С помощью регулятора поднимаю давление – стало лучше. Несколько пробных попыток – и становиться ясно, что давление в пределах от 2,0 до 2.2 атм – необходимое и достаточное. Именно этот диапазон отлично позволяет держать данный ресивер, но если на постоянную стравливать воздух через полностью открытый аэрограф – воздуха уже не хватает.

Знакомимся с аэрографом и его разновидностями

Не все знают, что такое аэрограф и какие возможности для творчества предоставляет аэрография. Самодельный аэрограф, так же как и промышленные модели, представляет собой специальный инструмент, распыляющий жидкую краску под воздействием воздушного потока из автомобильного компрессора, насоса или другого нагнетателя. Конструктивные особенности прибора позволяют обеспечивать смешивание воздушного и красящего потоков. При работе устройства одновременно с подачей воздуха в канал поступает краска, которая затем распыляется через выходное отверстие.

Позволит создать красивый рисунок-самодельный аэрограф

Устройство позволяет выполнять изображения на металле, тканевой основе или бумаге. Работа с пневмоинструментом не требует специальной подготовки. После небольшой тренировки можно легко создавать оригинальные рисунки различной сложности, состоящие из тонких линий с размытыми контурами. Внешне аппарат имеет сходство с обыкновенной авторучкой, к которой прикреплен небольшой резервуар с краской. Ширина наносимых линий зависит от консистенции красителя, удаленности от окрашиваемой поверхности, воздушного давление и размера сопла аэрографа.

Планируя самостоятельно изготовить аэрограф, следует определиться с его конструктивным исполнением.

В зависимости от особенностей смешивания потоков, приборы делятся на следующие типы:

• агрегаты с внешним смешиванием, у которых струи объединяются при выходе из насадки. Они отличаются простой конструкцией и не создают проблем при эксплуатации. Такие устройства обычно собирают домашние умельцы из деталей старых пылесосов или обычных шариковых ручек;
• устройства с внутренним перемешиванием. Они более сложные, чем предыдущая разновидность. Объединение потоков в таком аппарате будет осуществляться внутри корпуса аэрографа. Выход аэрозольной смеси осуществляется с помощью кнопки, открывающей воздушный клапан.

Не требует специальной подготовки работа с пневмоинструментом

По принципу управления распылители делят на следующие виды:

• устройства одинарного действия. Изменение напора осуществляется путем частичного или полного перекрытия триггером сечения воздушного канала. При этом канал подачи краски остается открытым;
• приборы с двойным действием. Это сложные приборы, у которых перекрываются оба канала. Такие аэрографы незаменимы для выполнения детализации и создания реалистичных рисунков.

Существуют также полностью автоматические аэрографы двойного действия с независимым управлением, которые используются только профессионалами. Расположение емкости, в которой находится красящая жидкость, может быть боковым, верхним или нижним.

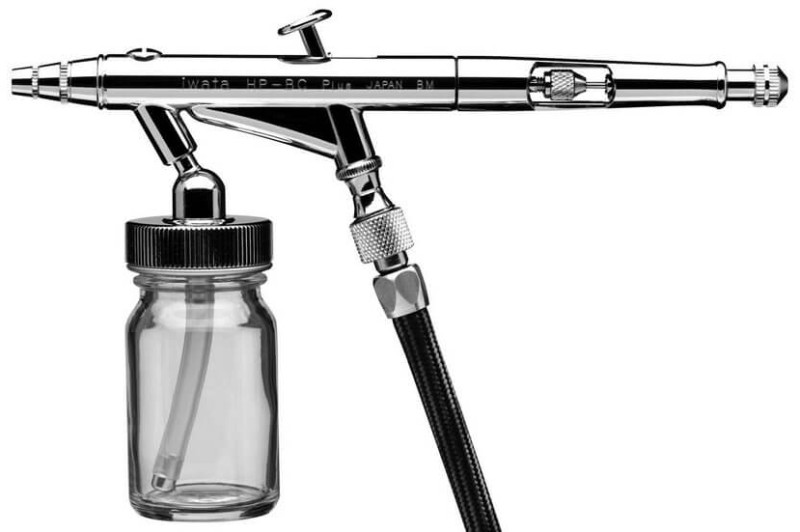

Аэрограф. Что это? Как выглядит?

Всем привет! Сегодня я расскажу и покажу Вам как выглядит аэрограф, и что он умеет)) Постараюсь объяснить максимально просто и понятно))

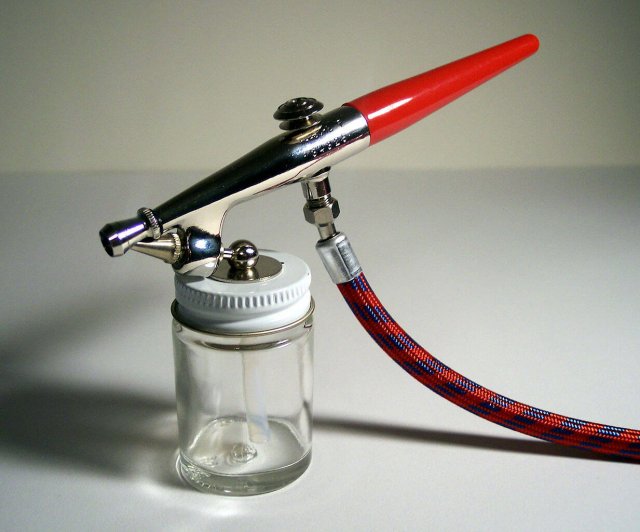

Аэрограф (аirbrush) — в переводе с английского означает «воздушная кисть») — приспособление для нанесения жидкого материала путем пневматического распыления. Проще говоря, это железная штука, с которой под давлением воздуха распыляется краска) Они бывают разных видов: зависимые (автомат) и независимые (ручной), одинарного и двойного действия, с верхней, боковой или нижней подачей краски. Так же аэрографы отличаются от размера сопла (дырка, с которой выходит краска), они бывают от 0.18 до 0.6 мм … бывают и больше, но это уже можно отнести к мини джетам и краскопультам. В основном все используют аэрографы двойного независимого действия. Собственно речь пойдет о нем. Выглядит он вот так:

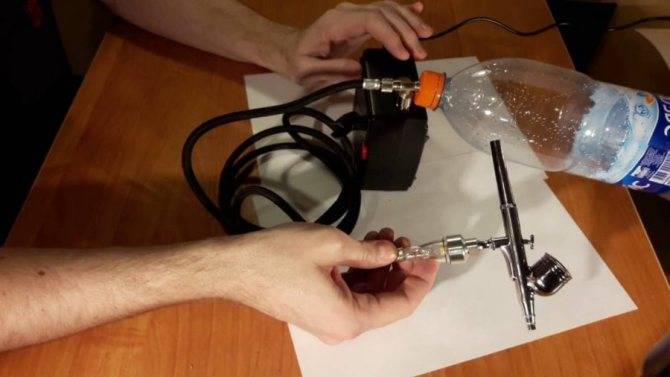

Но чтобы рисовать не достаточно лишь одного аэрографа… он работает только когда есть воздушный компрессор, собственно он и качает воздух. Происходит это следующим образом: Компрессор накачивает воздух, опускает его в ресивер (если такой имеется), в ресивере(что-то типа бака, для хранения воздуха) воздух сжимается, потом сжатый воздух идет уже на выход из компрессора, и через шланг уже поступает в аэрограф. Компрессор для аэрографии выглядит вот так:

В данном случае, аэрограф у нас с верхней подачей краски, соответственно краску мы заливаем в эту чашу вверху)) На аэрографе есть так называемы Триггер (это кнопка сверху, которая регулирует подачу краски), при нажатии на триггер в аэрограф поступает воздух, когда триггер отводишь назад, через аэрограф начинает проходить краска, собственно чем дальше тригер — тем больше распыляется краски.

Соответственно триггером мы и контролируем подачу материала и толщину линии, которую рисуем. Минимальная толщина линии — это где-то 0.2 — 0.3 мм, примерно как волосинка

Единственно неудобство аэрографов с верхней подачей материала — это то, что каждый раз при смене цвета нужно промывать эту чашу, чтобы цвета не смешивались) ..но это не занимает много времени.

В случае с аэрографом с нижней подачей, все немного проще… краску можно менять быстрее, просто сменив баночку и продув в сторону лишнюю краску, которая осталась в аэрографе. Выглядит он вот так:

Принцип работы у него такой же, единственное отличие в подаче материала.

В полностью разобранном виде аэрограф выгядит вот так)))

Да, так кучу мелких деталей) но все не так страшно как кажется))) ..сегодня не буду вдаваться в подробности и рассказывать за каждую эту мелкую деталь)

Для того, чтобы промыть аэрограф, не нужно его разбирать до болтика… достаточно будет после работы продуть через аэрограф достаточное количество воды или расстворителя (зависит от того, какими красками пользоваться), протереть иглу, ну и можно слегка почистить аэр щеточками и ушными палочками — это если не совсем лень

Пару слов о красках, они бывают разные по составу и конечно производитель… Некоторые рисуют обычным акрилом, но я предпочитаю спец. краски для аэрографии, они кстати тоже на водной основе, но отличие их в том, что у спец. красок меньше пигмент, соответственно их не нужно сильно разбавлять и они с легкостью проходят через аэрограф. Еще существуют краски на основе растворителей, на сольвентной основе… преимущество их в том, что они моментально сохнут и у них очень мелкий пигмент, но беда — они воняют ..хотя мне нравится запах))) но после пары часов рисования без респиратора начинает шатать

Так же как и в любой продукции, аэрографы есть качественные и Китай)) ..сегодня, для примера, рассматривал аэрографы Iwata HP-CP (Япония) и Harder & Steenback Evolution X (Германия) + Компрессор Iwata IS 875 Я за качество!

Надеюсь ничего такого супер важного не забыл и описал все более-менее понятно)) Всем Спасибо!

Изготовление компрессора для аэрографа своими руками

Среди множества вариантов как сделать компрессор для аэрографа своими руками, наиболее распространенными и востребованными являются компрессор из холодильника и автомобильный компрессор для накачивания колес.

Главные достоинства выбора компрессора от холодильника для аэрографа:

• Нет необходимости в дополнительных источниках питания, так как работают от стандартной сети 220V;
• Доступность;
• Длительное время безостановочной работы;
• Низкий уровень шума.

Недостатки:

• Рассчитаны такие компрессоры на работу не с воздухом, а с фреоном;
• Требуется периодическая замена масла.

Плюсы автомобильного компрессора для изготовления аэрографа своими руками:

• Оптимальное давление;
• Высокая производительность;
• Мобильность;
• Простота монтажа и эксплуатации, хорошо адаптируется к системе.

Минусы:

• Достаточно высокий уровень шума;
• Время беспрерывной работы ограничено.
• Требуется мощная АКБ.

Если все-таки сравнивать два этих варианта, то более предпочтительным можно назвать аэрограф из автомобильного компрессора. Он позволяет получить достаточное давление порядка 7 атмосфер и высокую производительность в пределах 70-73 л/мин. С агрегатом от холодильника получить таких показателей вряд ли получится.

Как вариант автомобильного компрессора для самодельного аэрографа можно использовать модель АС 700 или другую подобную, главное, чтобы рабочие характеристики соответствовали необходимым показателям. Технические характеристики, комплектация и цена данной модели вполне подходящие. Порядок работы можно разделить на несколько этапов.

Вначале необходимо убрать все лишнее – косынки, воздуховод со штуцером, ручку, резиновые ножки. Все это в дальнейшем пригодится, поэтому выбрасывать ничего не надо.

На втором этапе требуется адаптировать компрессор к системе. Делается это с помощью переходника для трубной резьбы в зависимости от самой резьбы. Чаще всего это 1/4 или 1/2 дюйма.

Трубку воздуховода вставить в бочонок. Предварительно распилить пополам. Стык при желании можно запаять изнутри, но это не обязательно, главное, чтобы соединение было герметичным.

В качестве блока питания можно использовать компьютерные БП, от игровой приставки PS и прочие. Главное, чтобы их характеристики соответствовали следующим параметрам – 12 В и 50 А, при необходимости можно объединять несколько блоков.

Сборка всех частей компрессора осуществляется с применением сантехнических фитингов и фурнитуры (водопроводных).

Потребуется также подготовить:

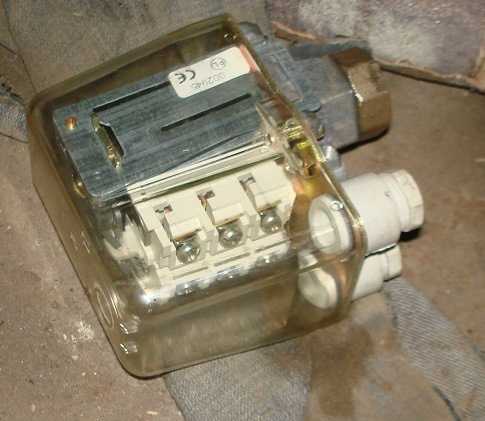

• Реле давления (как вариант PM/5G);
• Сепаратор;
• Обратный клапан;
• Регулятор давления.

Следующий этап – адаптация и установка крышки. После чего остается сделать подставку для аэрографа. Здесь существует множество вариантов. Хотя некоторые вполне комфортно обходятся и без последнего элемента, но, как показывает практика, с подставкой удобнее.

После этого остается соединить все электрические элементы и произвести полную сборку

Здесь очень важно внимательно отнестись к подсоединению проводов. Особенно, когда предполагается использование нескольких источников питания. Обусловлено это тем, что разные производители применяют провода различного цвета, так нет единого стандарта

Но здесь есть один нюанс – расположение проводов идентично

Обусловлено это тем, что разные производители применяют провода различного цвета, так нет единого стандарта. Но здесь есть один нюанс – расположение проводов идентично.

Аэрограф собирают в несколько этапов – сборка патрона и изготовление воздушного клапана. Здесь есть множество вариантов.

Как вариант можно использовать:

• Шариковую ручку;
• Медицинский шприц;
• Пробка от винной бутылки;
• Баночка, можно стеклянная.

Есть варианты сложнее и проще. Поэтому каждый должен выбирать сам как сделать аэрограф, исходя из своих навыков и возможностей. Здесь рассмотрен один из наиболее простых и доступных, как по способу изготовления, так и по стоимости.

Сделать аэрограф в домашних условиях своими руками для себя несложно. При этом стоимость устройства будет в несколько раз ниже заводских моделей, а вот по характеристикам они вряд ли будут уступать.
