Пробник электрика: принцип работы и изготовление

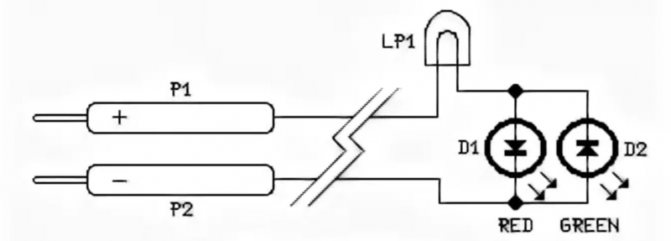

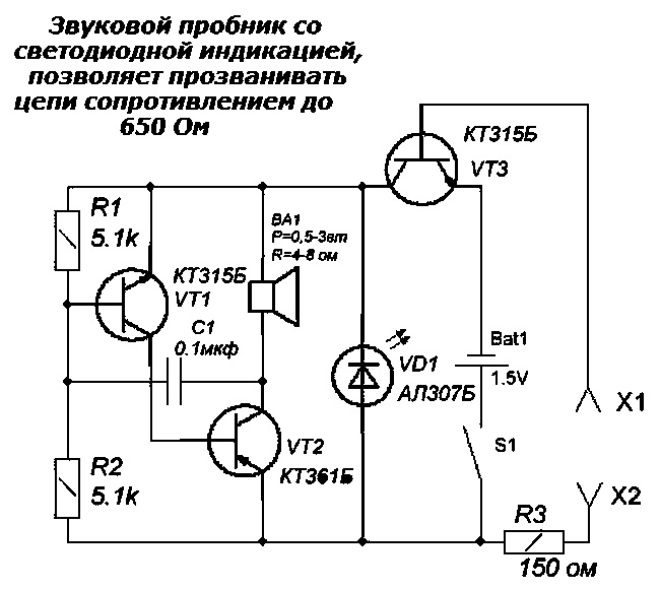

Простой определитель на двух светодиодах и с неоновой лампочкой, получивший среди электриков название «аркашка», несмотря на несложное устройство, позволяет эффективно определять наличие фазы, сопротивления в электроцепи, а также обнаруживать в схеме КЗ (короткое замыкание). Универсальный пробник для электрика в основном используется для:
- Диагностики на обрыв катушек и реле.
- Прозвонки моторов и дросселей.
- Проверки выпрямительных диодов.
- Определения выводов на трансформаторах с несколькими обмотками.
Это далеко не полный перечень задач, которые решают с помощью пробника. Но и перечисленного достаточно, чтобы понять, насколько полезно это устройство в работе электромонтера.
В качестве источника питания для этого устройства используется обычная батарейка с показателем напряжения 9 В. Когда щупы тестера замкнуты, величина потребляемого тока не превышает 110 мА. Если же щупы разомкнуты, то устройство не потребляет электроэнергию, поэтому ему не нужен ни переключатель режима диагностики, ни выключатель энергопитания.
Пробник способен выполнять свои функции в полной мере, пока напряжение на источнике питания не падает ниже 4 В. После этого его можно использовать в качестве указателя напряжения в цепях.
Во время прозвонки электрических цепей, показатель сопротивления которых составляет 0 – 150 Ом, загорается два светоизлучающих диода – желтого и красного цвета. Если показатель сопротивления составляет 151 Ом – 50 кОм, то светится только желтый диод. Когда на щупы прибора подается напряжение сети величиной от 220 В до 380 В, начинает светиться неоновая лампа, одновременно с этим наблюдается легкое мерцание LED-элементов.

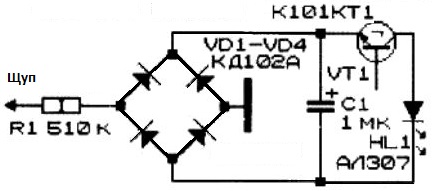

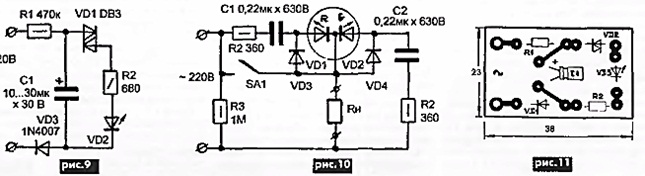

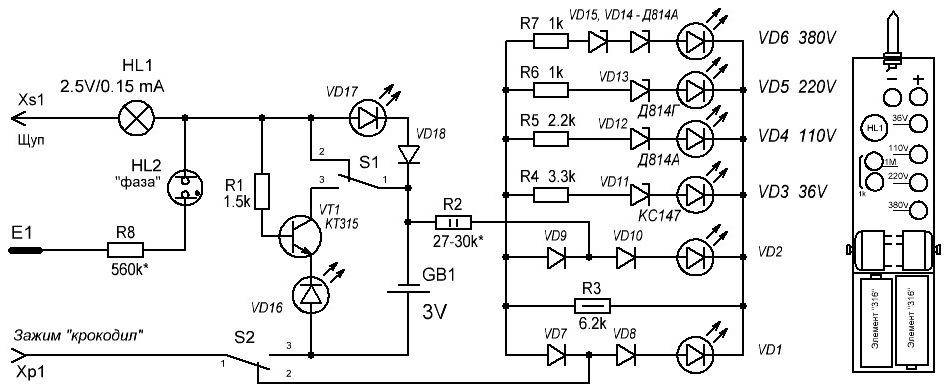

Схема этого индикатора напряжения имеется в интернете, а также в специализированной литературе. Изготавливая такой пробник своими руками, его элементы устанавливают внутри корпуса, который изготовлен из изоляционного материала.

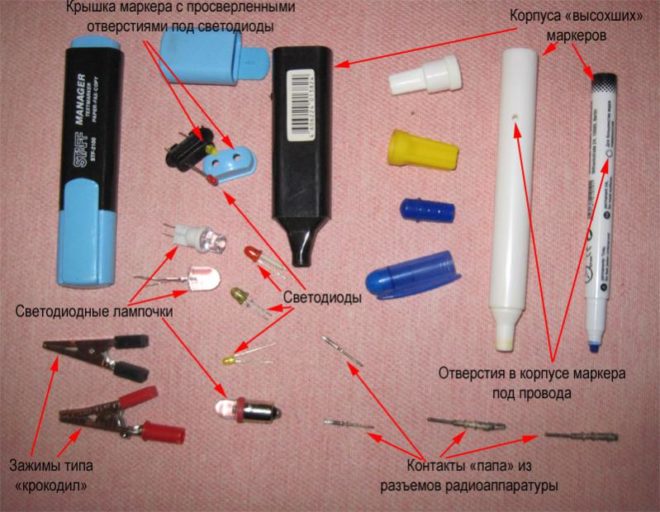

Зачастую для этих целей используется корпус от ЗУ любого мобильного телефона или планшетного компьютера. С передней части корпуса следует вывести штырь-щуп, с торцевой – качественно изолированный кабель, конец которого снабжен щупом или зажимом-«крокодильчиком».
Сборка простейшего пробника напряжения со светодиодным индикатором – на следующем видео:

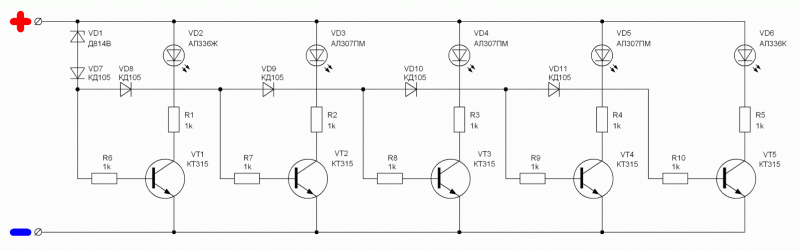

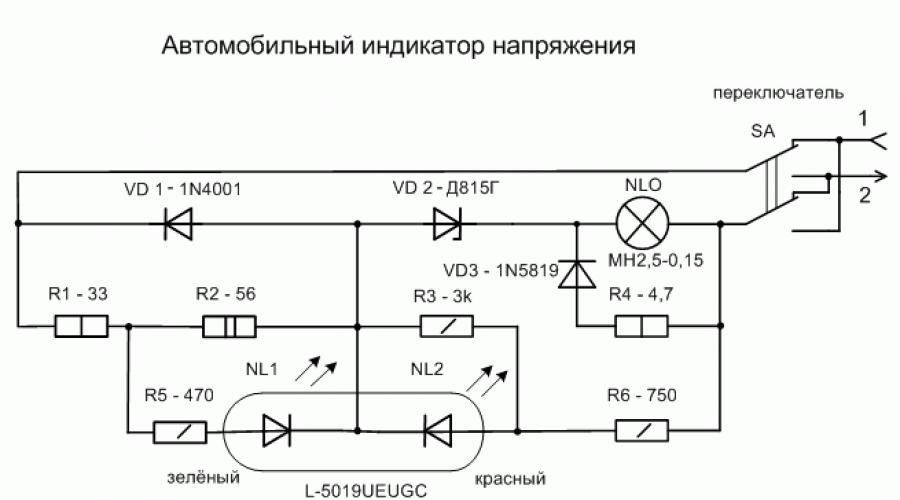

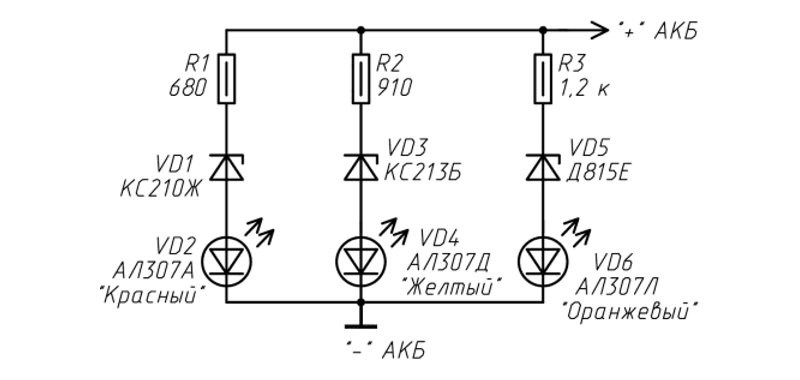

Индикатор напряжения аккумулятора автомобиля на LM324

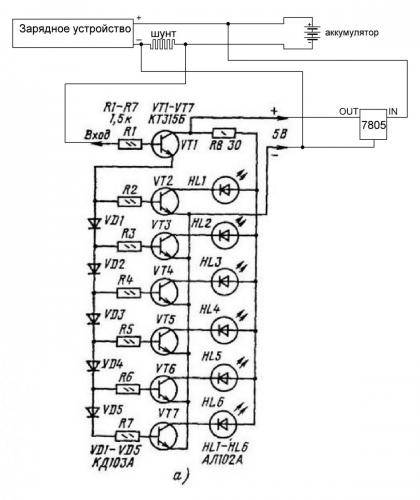

Данный индикатор напряжения аккумулятора предназначен для контроля уровня заряда свинцово-кислотного аккумулятора автомобиля. Индикатор собран в виде щупа. В схеме индикатора напряжения имеется 4 светодиода указывающие уровень напряжения и нагрузочный элемент в виде лампы накаливания на 12 вольт мощностью 21 ватт.
Описание работы индикатора напряжения аккумулятора

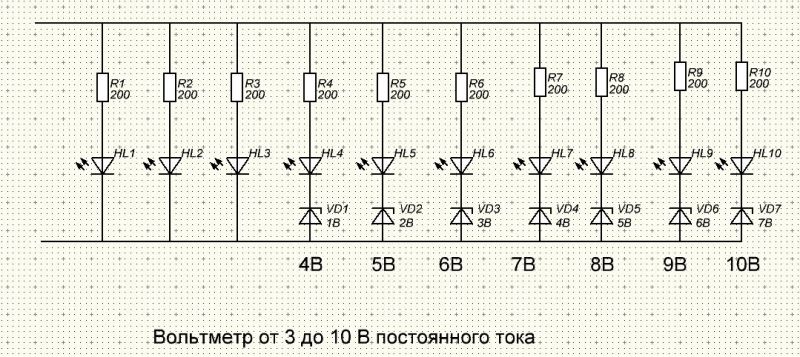

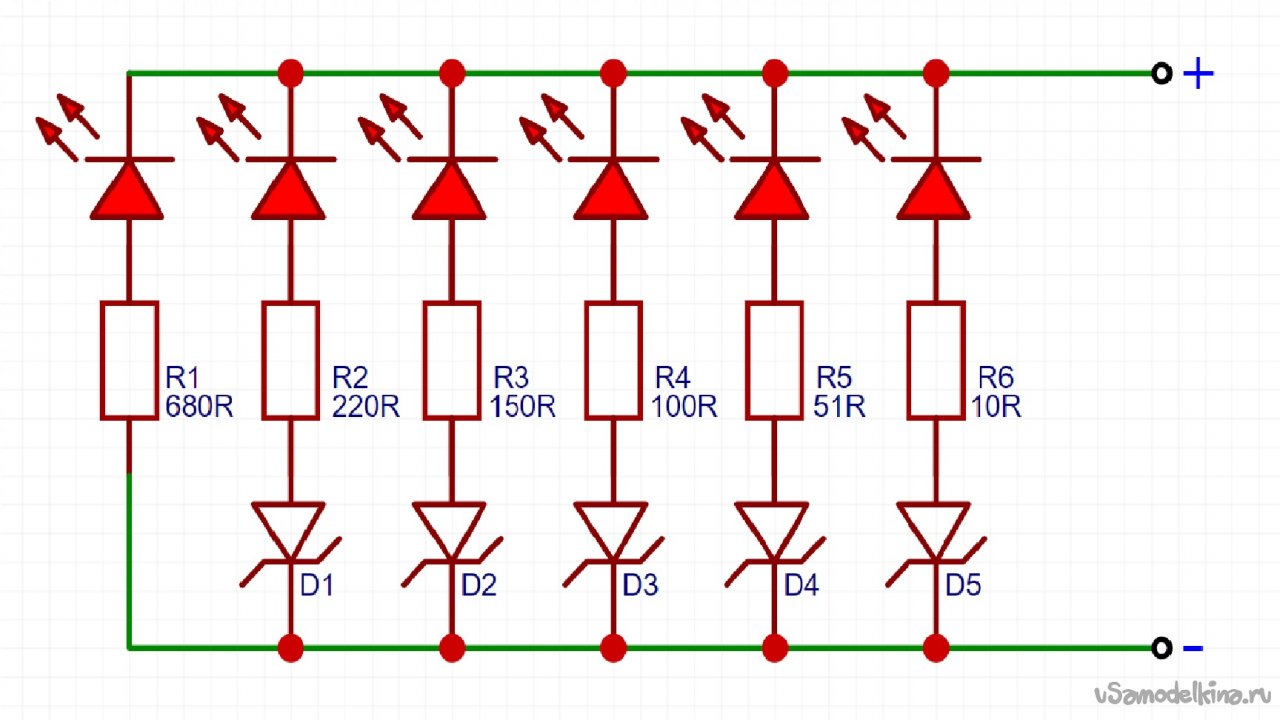

Чтобы максимально упростить схему индикатора, индикация построена по принципу светодиодного столбика, то есть чем выше напряжение на аккумуляторе, тем больше светодиодов загорается. Нижний уровень отмечается красным светодиодом, на максимальное напряжение указывает свечение зеленого светодиода. Отсутствие свечения всех светодиодов говорит о сильной разрядке аккумулятора.

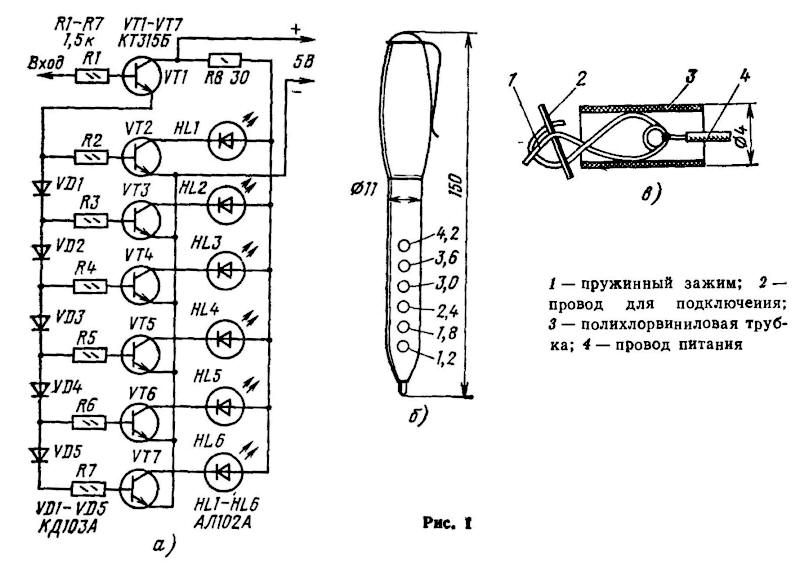

Вся схема построена на 4 компараторах операционного усилителя LM324, каждый из них отвечает за определенный уровень напряжения. Поскольку для ОУ LM324 напряжение питания составляет от 3 до 32 вольт, то питание данного индикатора осуществляется от самой аккумуляторной батареи.
Опорное напряжение в 5 вольт для всех четырех компараторов формируется стабилитроном VD1 и резистором R6.
Как известно из работы компаратора, пока на прямом входе потенциал будет ниже потенциала на его инверсном входе, на выходе компаратора будет низкий логический уровень (светодиод не светится). При превышении опорного напряжения компаратор переключается, и светодиод начинает светиться. В данной схеме для каждого компаратора определен свой уровень напряжения, который определяется сопротивлением делителя напряжения построенного на резисторах R1…R5 .
В схеме можно использовать любой стабилитрон рассчитанный на 5 вольт стабилизации. Светодиоды желательно применить с высокой яркостью. Нагрузочная лампочка Н1 любая на 12 вольт и мощностью около 21 ватта.
Радиоконструктор, 4/2011
Индикаторы спреда и свопа
Смотреть за размером спреда (разницей между ценой покупки и продажи) для внутридневных трейдеров, для скальперов М1/М5 — принципиально важно. Для них — чем меньше это значение — тем лучше
Размер спреда (который может быть фиксированный или плавающий) зависит от типа счета, от рыночной ситуации. Вообще стоит знать, когда спреды особенно большие и лезть в рынок в эти моменты внутридневным трейдерам не стоит (это не касается тех трейдеров, кто торгует на D1 — там стопы и профиты измеряются сотнями пунктов и переживать за 2 или 8 пунктов спреда нет смысла):
- в понедельник в первые минуты при открытии рынка;
- в пятницу в последние минуты перед закрытием рынка;
- при переходе с одних суток на другие — каждый день;
- важные новости (решения по % ставкам ЦБ, выступление глав ЦБ и президентов некоторых стран и так далее);
- форс-мажорные ситуации типо Brexit или падения Чифа.
Всё остальное время спред, как и заявляют брокеры в торговых условиях по ECN/NDD/STP счетам, может быть чуть ли не нулевым, или в пределах половины пункта (на примере известной пары EURUSD).

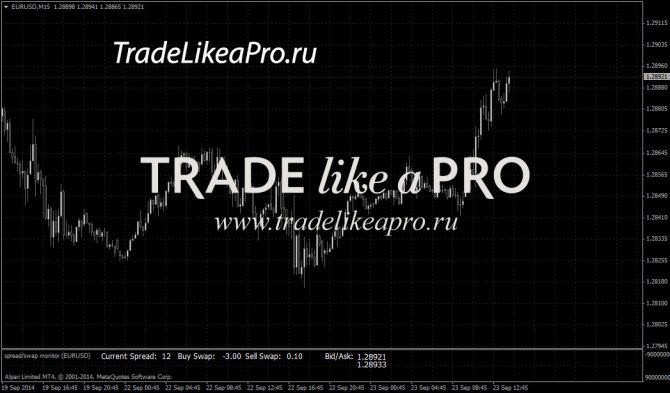

IND Monitoring — индикатор отображает спред в виде гистограммы. Тут вот можно посмотреть, особенно в новости — как разбегаются цена покупки и продажи по конкретному инструменту.
На примере выше — кроме означенного индикатора (в подвале) ещё установлено два индикатора спреда — для его замера онлайн. Как можно видеть по гистограмме и огромным свечам М1 — выходили важные новости по паре EURUSD и спред сильно расширялся брокером.

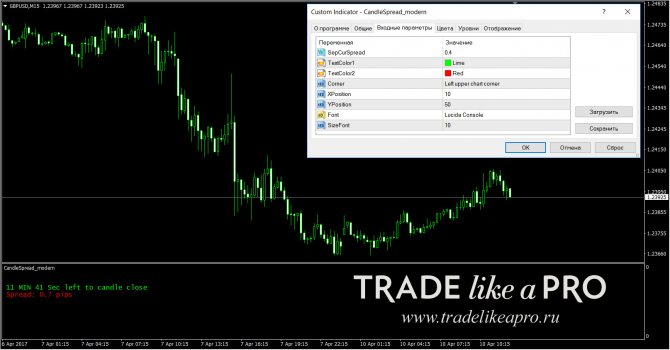

CandleSpread_modern — индикатор кроме значения спреда показывает и время до закрытия свечи. Из особенностей — в настройках можно задать определённый порог спреда (верхняя строка настроек), выше которого индикатор показания будет отображать красным цветом (цвет выбирается также) — очень полезная функция для внутридневных трейдеров — своего рода красный светофор — спред большой — в рынок лезть не стоит (а иногда такое бывает). Настраивается тут всё — размер/цвет/название шрифта.
Индикаторов спреда существует немало. Одни из них выводят фиксированное числовое значение онлайн, другие отображают показания в виде подвальной гистограммы — т.о. можно посмотреть на истории, какие спреды брокер даёт внутри дня, на разных типах счетов, на различных инструментах, сравнить спреды у разных брокеров. Под это дело я даже собрал ТС Мониторинг спреда. Есть так же индикаторы, что записывают всю эту информацию в файл — она может быть полезна при тестировании некоторых советников.
Своп — это плата за перенос позиции через сутки. Прежде всего актуальна может быть такая информация для долгосрочных трейдеров, кто держит позицию несколько дней или недель — в итоге размер начислений может быть приятным плюсом к сумме сделки (если он положительный для вашей позиции). Своп бывает положительным и отрицательным, как правило в середине недели его начисляют в тройном размере (например в Alpari день тройного свопа — среда). Информацию о свопах можно найти на сайте брокера в спецификациях по торговому инструменту, можно кликнуть правой клавишей мыши по инструменту в вашем терминале МТ4 и выбрать пункт «Спецификации» и посмотреть там. Ну а можно просто воспользоваться профильным индикатором.

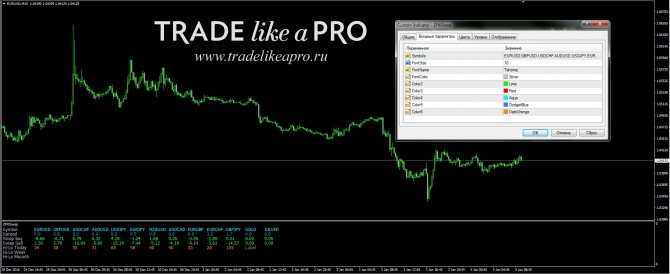

ZFXiSwap — индикатор показывает свопы (и не только) по нескольким инструментам сразу.
spread swap — спред и своп, просто и без изысков.
Наиболее известные индикаторы этого типа: Candle Time & Spread, Candle_Spread, IND Monitoring, Spread History, spread swap.
Подпишись на RSS!
Подпишись на RSS и получай обновления блога!
Получать обновления по электронной почте:
-
-
Цифровой вольтметр на базе модулей ADS1115 и TM1637
16 февраля 2020 -
Как проверить частотомер в домашних условиях
16 декабря 2019 -
Амперметр на оптронах
9 декабря 2019 -
Генератор кварцевый термостатированный
28 октября 2019 -
Тактовый генератор для PIC контроллеров
8 октября 2019
-
Цифровой вольтметр на базе модулей ADS1115 и TM1637
-
- Зарядное устройство для автомобильных аккумуляторов — 237 264 просмотров
- Стабилизатор тока на LM317 — 173 394 просмотров
- Стабилизатор напряжения на КР142ЕН12А — 124 783 просмотров
- Реверсирование электродвигателей — 101 568 просмотров
- Зарядное для аккумуляторов шуруповерта — 98 274 просмотров
- Карта сайта — 95 949 просмотров
- Зарядное для шуруповерта — 88 374 просмотров
- Самодельный сварочный аппарат — 87 711 просмотров
- Схема транзистора КТ827 — 82 342 просмотров
- Регулируемый стабилизатор тока — 81 280 просмотров
-
- DC-DC (4)
- Автомат откачки воды из дренажного колодца (5)
- Автоматика (34)
- Автомобиль (3)
- Антенны (2)
- Ассемблер для PIC16 (3)
- Блоки питания (30)
- Бурение скважин (6)
- Быт (11)
- Генераторы (1)
- Генераторы сигналов (8)
- Датчики (4)
- Двигатели (7)
- Для сада-огорода (11)
- Зарядные (15)
- Защита радиоаппаратуры (8)
- Зимний водопровод для бани (2)
- Измерения (34)
- Импульсные блоки питания (2)
- Индикаторы (5)
- Индикация (10)
- Как говаривал мой дед … (1)
- Коммутаторы (5)
- Логические схемы (1)
- Обратная связь (1)
- Освещение (3)
- Программирование для начинающих (15)
- Программы (1)
- Работы посетителей (7)
- Радиопередатчики (2)
- Радиостанции (1)
- Регуляторы (5)
- Ремонт (1)
- Самоделки (12)
- Самодельная мобильная пилорама (3)
- Самодельный водопровод (7)
- Самостоятельные расчеты (37)
- Сварка (1)
- Сигнализаторы (5)
- Справочник (13)
- Стабилизаторы (15)
- Строительство (2)
- Таймеры (4)
- Термометры, термостаты (27)
- Технологии (21)
- УНЧ (2)
- Формирователи сигналов (1)
- Электричество (4)
- Это пригодится (12)
-
Архивы
Выберите месяц Февраль 2020 (1) Декабрь 2019 (2) Октябрь 2019 (3) Сентябрь 2019 (3) Август 2019 (4) Июнь 2019 (4) Февраль 2019 (2) Январь 2019 (2) Декабрь 2018 (2) Ноябрь 2018 (2) Октябрь 2018 (3) Сентябрь 2018 (2) Август 2018 (3) Июль 2018 (2) Апрель 2018 (2) Март 2018 (1) Февраль 2018 (2) Январь 2018 (1) Декабрь 2017 (2) Ноябрь 2017 (2) Октябрь 2017 (2) Сентябрь 2017 (4) Август 2017 (5) Июль 2017 (1) Июнь 2017 (3) Май 2017 (1) Апрель 2017 (6) Февраль 2017 (2) Январь 2017 (2) Декабрь 2016 (3) Октябрь 2016 (1) Сентябрь 2016 (3) Август 2016 (1) Июль 2016 (9) Июнь 2016 (3) Апрель 2016 (5) Март 2016 (1) Февраль 2016 (3) Январь 2016 (3) Декабрь 2015 (3) Ноябрь 2015 (4) Октябрь 2015 (6) Сентябрь 2015 (5) Август 2015 (1) Июль 2015 (1) Июнь 2015 (3) Май 2015 (3) Апрель 2015 (3) Март 2015 (2) Январь 2015 (4) Декабрь 2014 (9) Ноябрь 2014 (4) Октябрь 2014 (4) Сентябрь 2014 (7) Август 2014 (3) Июль 2014 (2) Июнь 2014 (6) Май 2014 (4) Апрель 2014 (2) Март 2014 (2) Февраль 2014 (5) Январь 2014 (4) Декабрь 2013 (7) Ноябрь 2013 (6) Октябрь 2013 (7) Сентябрь 2013 (8) Август 2013 (2) Июль 2013 (1) Июнь 2013 (2) Май 2013 (4) Апрель 2013 (7) Март 2013 (7) Февраль 2013 (7) Январь 2013 (11) Декабрь 2012 (7) Ноябрь 2012 (5) Октябрь 2012 (2) Сентябрь 2012 (10) Август 2012 (14) Июль 2012 (5) Июнь 2012 (21) Май 2012 (13) Апрель 2012 (4) Февраль 2012 (6) Январь 2012 (6) Декабрь 2011 (2) Ноябрь 2011 (9) Октябрь 2011 (14) Сентябрь 2011 (22) Август 2011 (1) Июль 2011 (5)

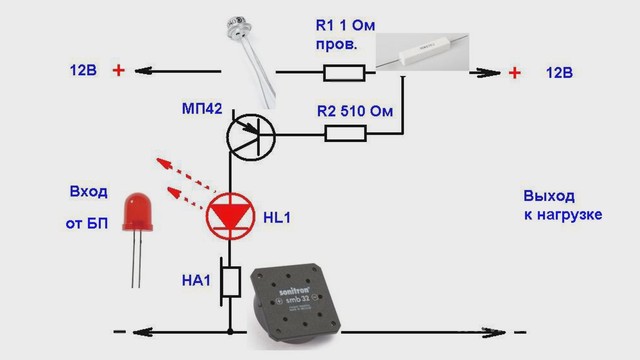

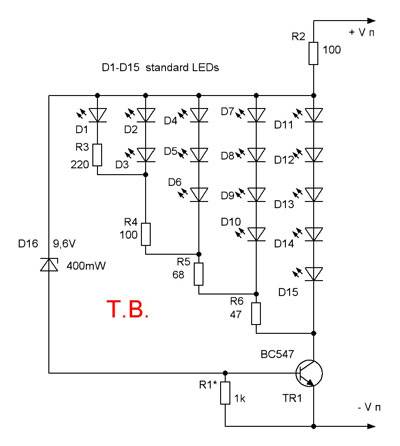

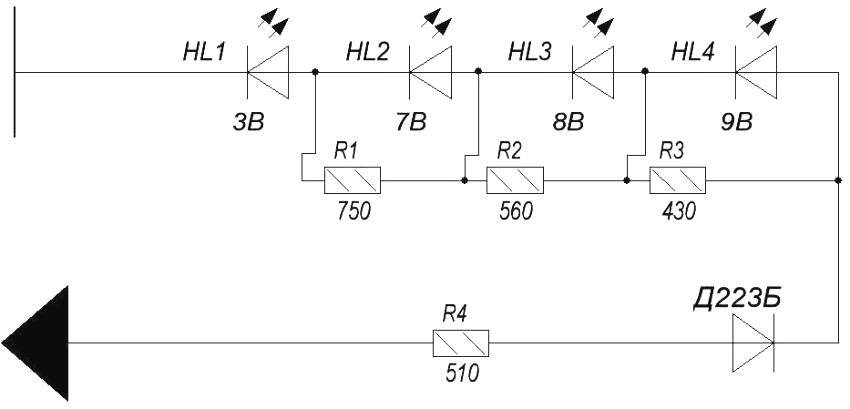

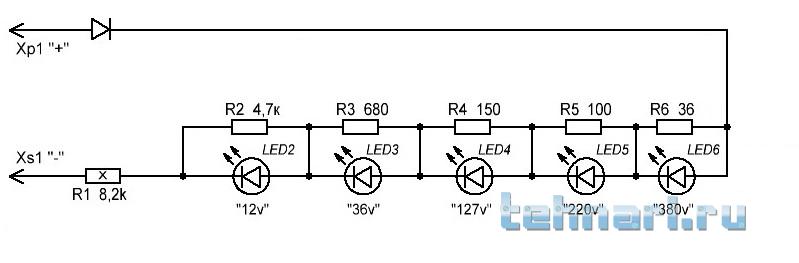

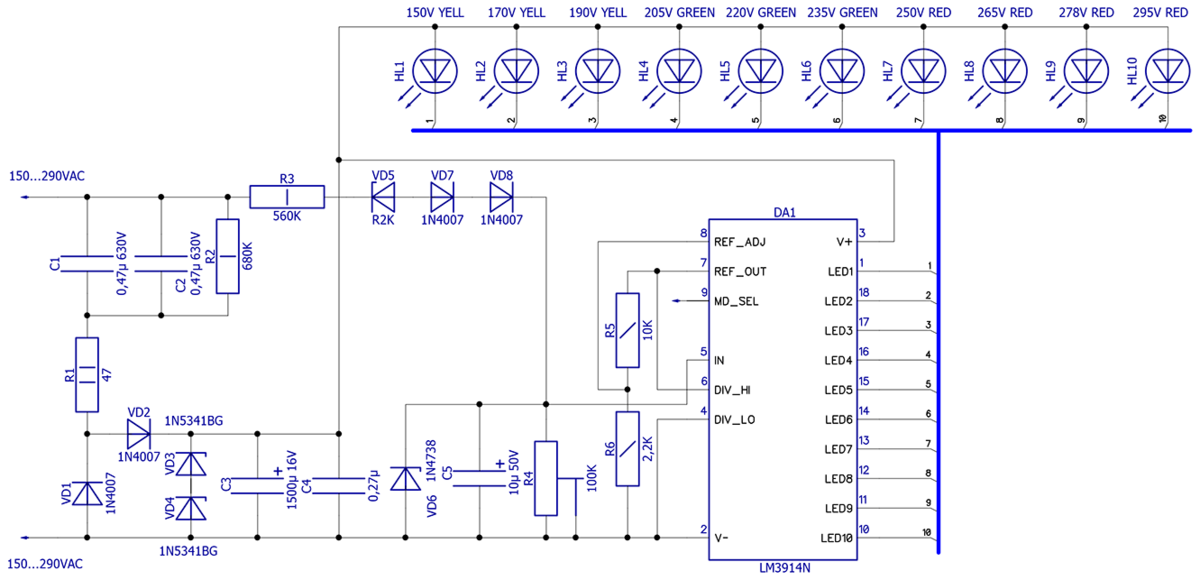

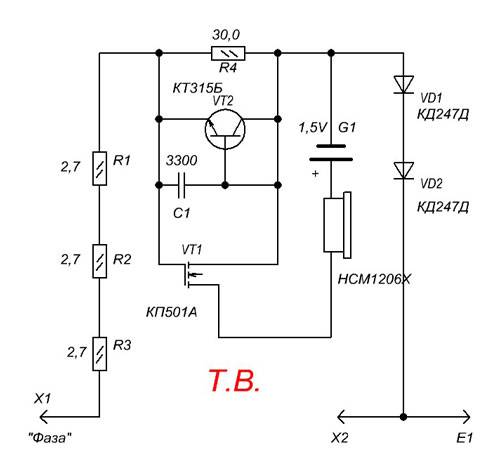

Индикатор переменного напряжения 220 В

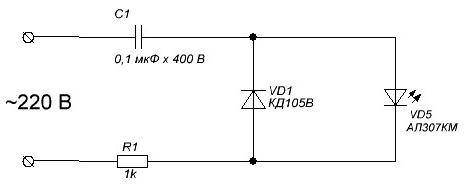

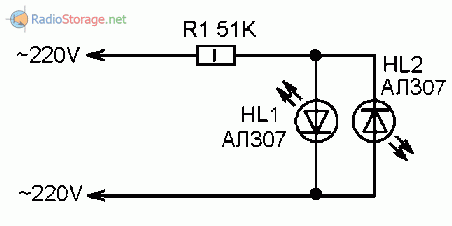

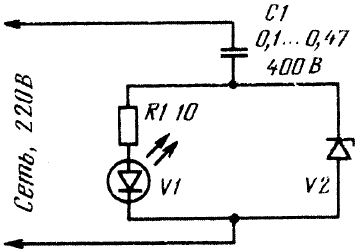

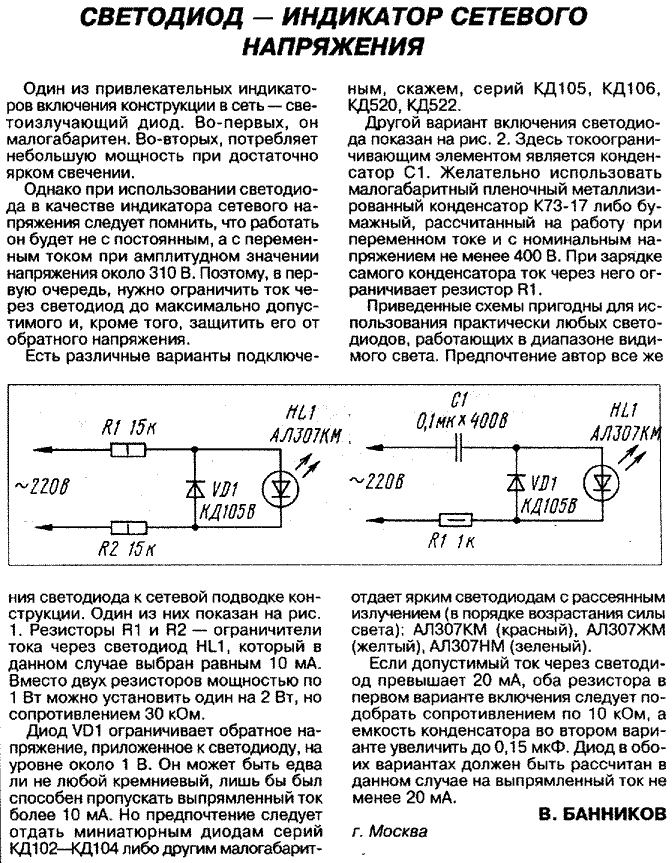

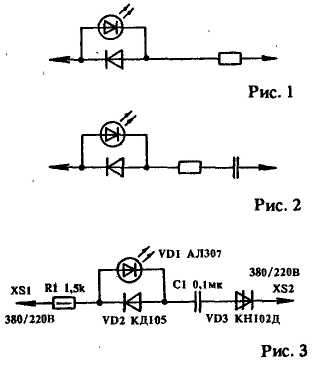

Рассмотрим первый, наиболее простой вариант индикатора сети на светодиоде. Его применяют в отвертках для нахождения фазы 220 В. Для реализации нам понадобится:
- светодиод;
- резистор;
- диод.
Светодиод (HL) вы можете выбрать абсолютно любой. Характеристики диода (VD) должны быть ориентировочно такими: прямое напряжение, при прямом токе 10-100 мА – 1-1,1 В. Обратное напряжение 30-75 В. Резистор (R) должен иметь сопротивление не меньше 100 кОм, но и не больше 150 кОм, иначе просядет яркость свечения индикатора. Такое устройство можно самостоятельно выполнить в навесной форме, даже без использования печатной платы.
Классификация указателей напряжения
Индикаторы или указатели напряжения, применяемые в бытовых условиях, представляют собой компактные переносные устройства. Сюда же входит и мультиметр. Их основная функция заключается в определении наличия или отсутствия разности потенциалов на участках токоведущих элементов и частей. Все они оборудованы световыми сигналами – индикаторами, которые загораются в случае обнаружения напряжения на проверяемом участке и рассчитаны на разный вольтаж.

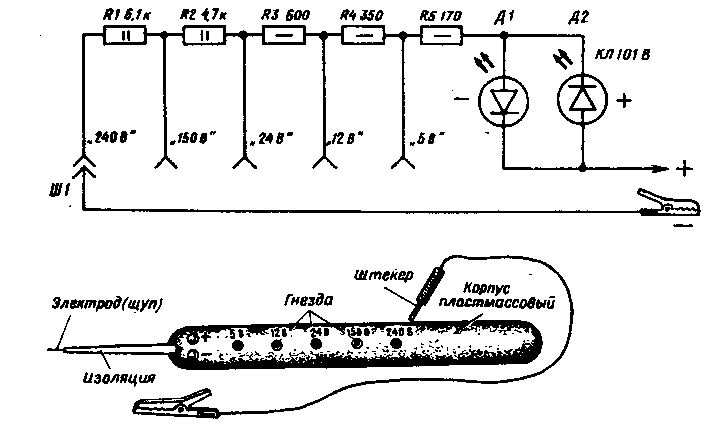

Индикаторы разделяются на устройства замеров напряжения до 1000 В и свыше 1000 вольт. Конструктивно они бывают одно- или двухполюсными.
Однополюсный индикатор напряжения касается только одной токоведущей части. Замыкание на землю происходит непосредственно сквозь человеческое тело при замыкании пальцем специального контакта указателя. Электрический ток, протекающий в этот момент, составляет не более 30 мА и совершенно безопасен для человека.

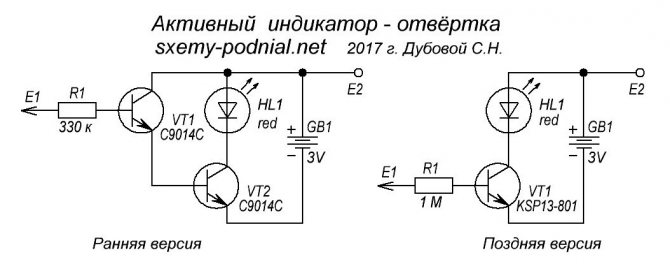

Данные индикаторы изготавливаются в виде отверток или авторучек. Все конструктивные элементы размещаются в диэлектрическом корпусе со смотровым отверстием. В первую очередь, это сам индикатор и резистор. Вверху расположен металлический контакт для касания, а снизу – щуп, соприкасающийся с токоведущими частями. С помощью этих приборов совершаются: определяется фаза и ноль, наличие напряжения на контактах автоматов и других предохранительных устройств.

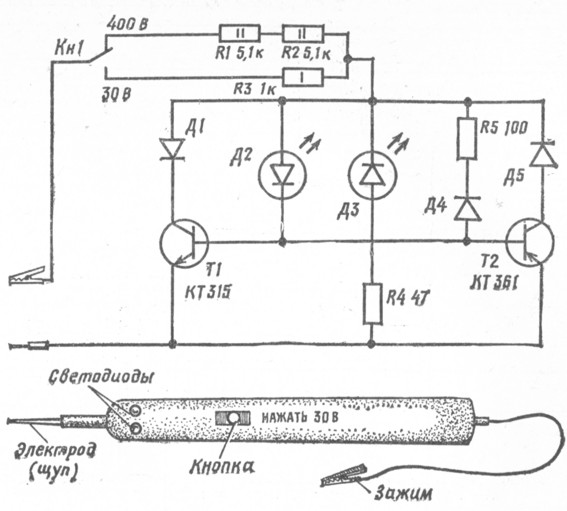

Значительно больше функций у двухполюсных индикаторов напряжения. При совершении проверочных действий соприкосновение прибора происходит сразу с двумя точками участка или электроустановки. В результате, по устройству начинает протекать электрический ток и загорается индикаторная лампочка, мощностью не выше 10 Вт. Она потребляет очень малое количество тока, что совершенно не влияет на четкость и устойчивость сигнала. В качестве ограничителя тока в цепи устанавливается резистор, соединяемый последовательно с лампой.

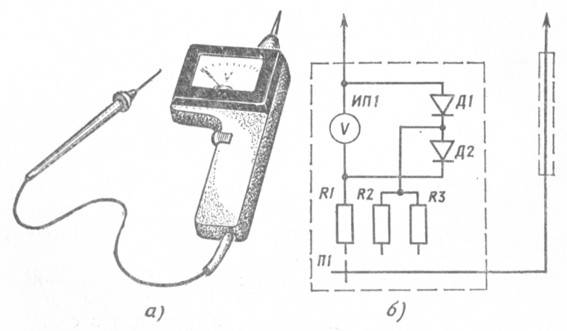

Двухполюсный указатель используется при диагностике оборудования постоянного и переменного тока. Приборы этого типа могут выполнять более широкий диапазон мероприятий по сравнению с обычными индикаторами.
Проверка постоянного напряжения

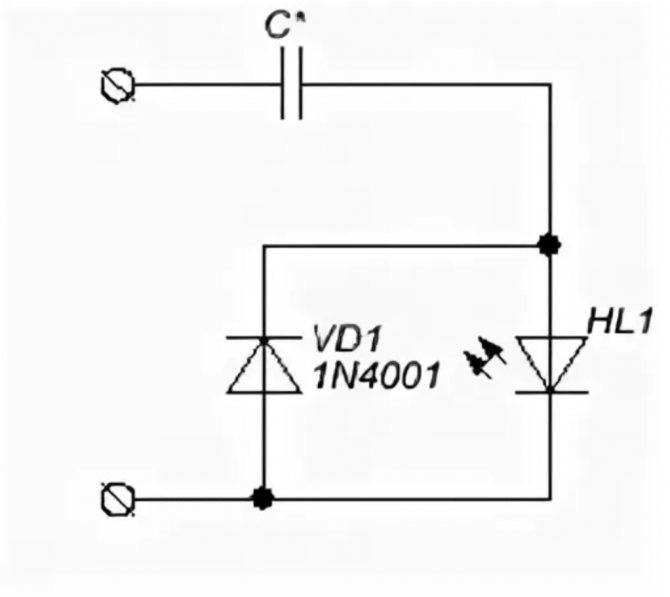

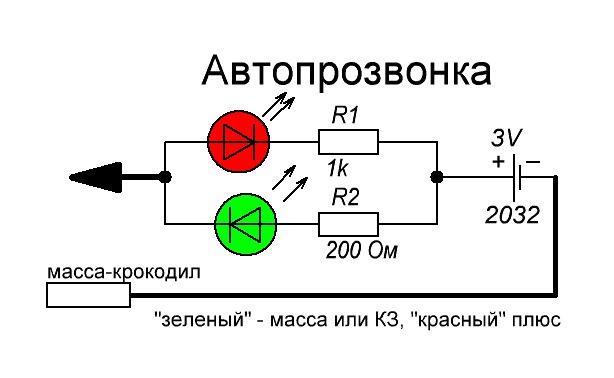

Рассмотренная нами схема индикатора может применяться не только в цепях переменного, но и в цепях постоянного тока. В случае если мы прикоснемся к «плюсу» щупом, присоединенным к аноду светодиода, а другим щупом будем касаться «минуса» электроустановки, индикатор будет светиться. При противоположном подключении указателя LED «не загорится». Таким образом, мы не только сможем проверить наличие напряжения, но и определим полярность источника.

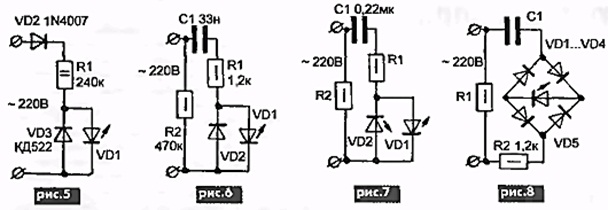

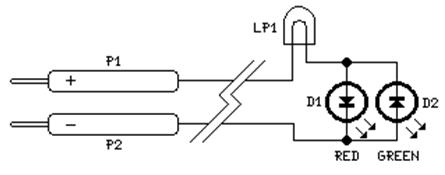

Простейшая схема индикатора напряжения на светодиодах может быть улучшена. Для этого в нее нужно внести одно изменение: заменить кремниевый диод на светодиод. После этой замены у индикатора, подключенного к переменному напряжению, будут светиться оба светодиода одновременно. При проверке наличия постоянного напряжения будет светиться один из светодиодов. Какой из LED будет светиться, зависит от полярности подключения индикатора.
