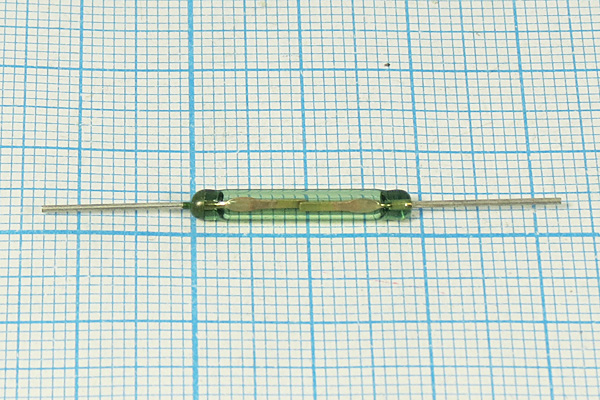

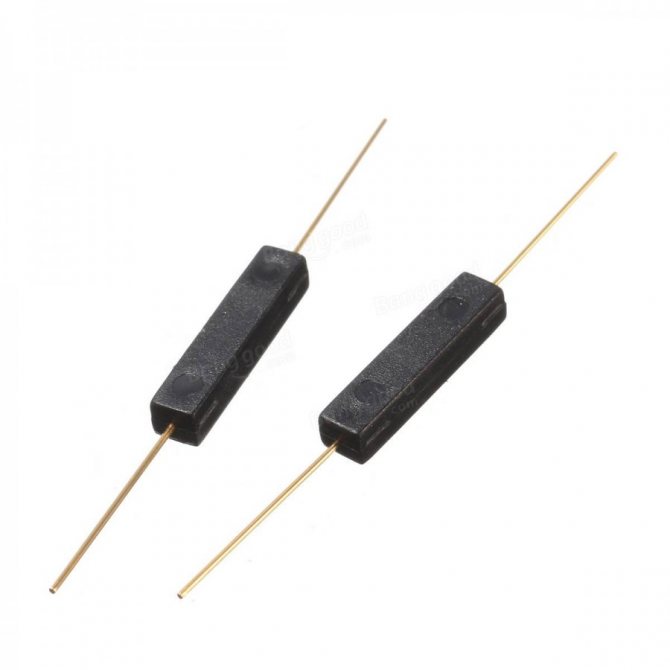

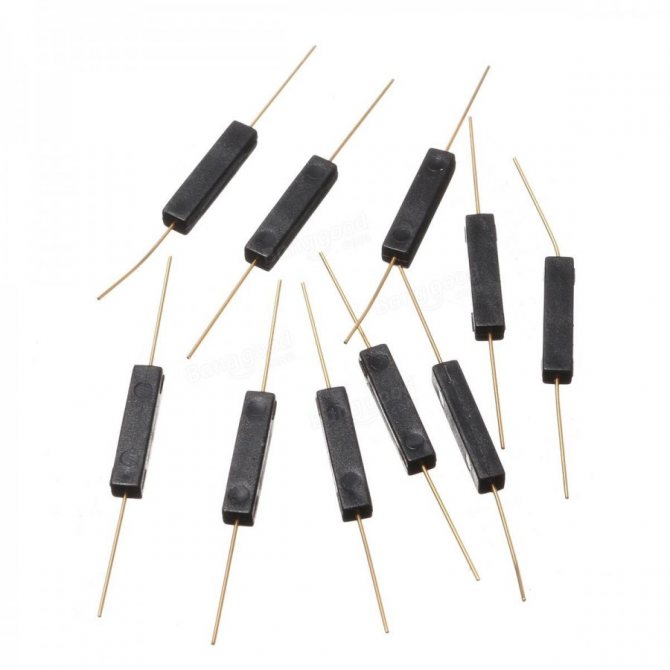

Геркон (магнитная кнопка) Y213

Содержание

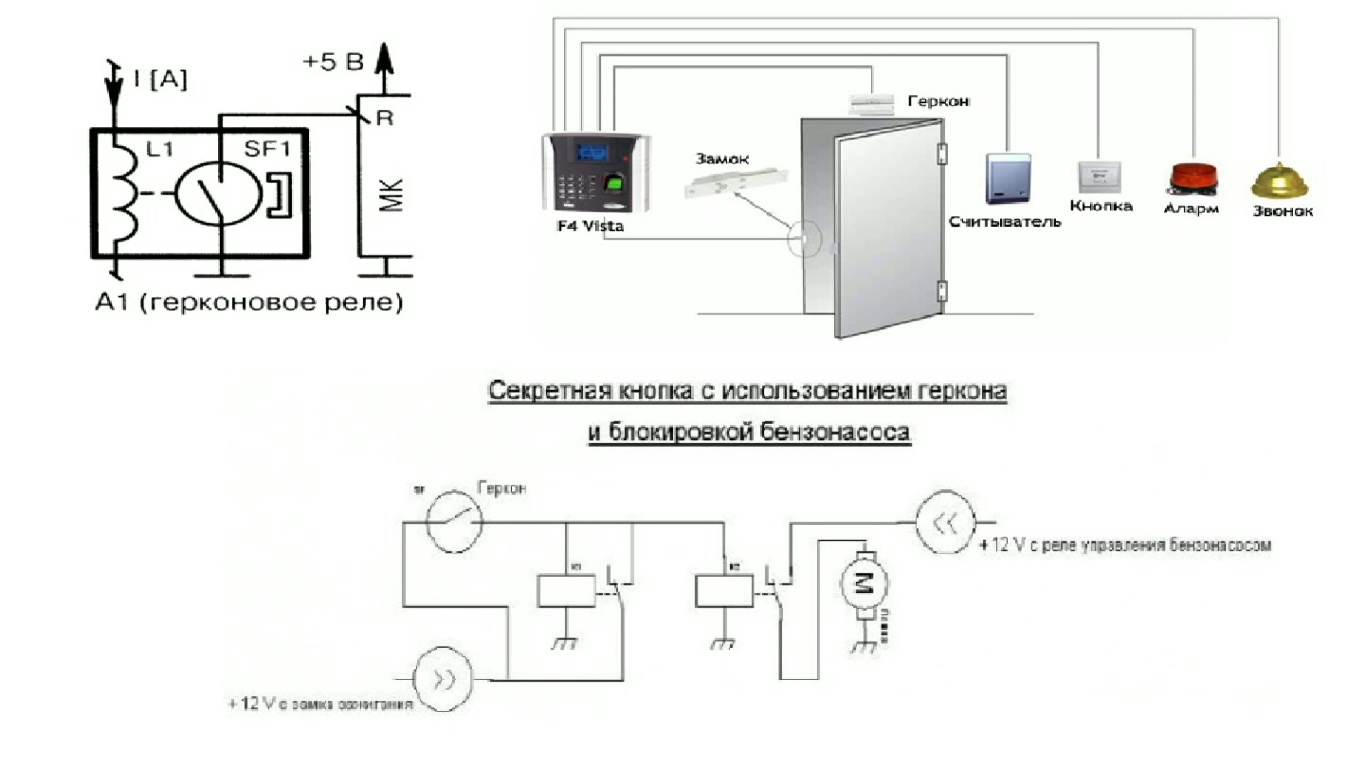

ОБЛАСТЬ ПРИМЕНЕНИЯ ГЕРКОНОВЫХ РЕЛЕ

Наиболее широкое применение герконовые реле получили в системах сигнализации и телеметрии. Они обеспечивают возможность коммутации нескольких независимых цепей с помощью одного устройства, что позволяет включать систему звукового или светового оповещения с одновременной подачей сигнала на пульт охраны.

При кажущейся простоте блокировать такую систему довольно сложно. При этом в ней отсутствуют элементы, которые можно вывести из строя направленным электромагнитным импульсом, в отличии от систем, основанных на полупроводниковых элементах.

Также на основе описываемого вида реле возможно построение простейших логических схем, для этой цели могут применяться герконы с эффектом памяти — их особенностью является сохранение положения контактов даже после снятия управляющего импульса, возврат же в нормальное положение производится подачей сигнала обратной полярности на катушку устройства.

Кроме систем сигнализации отдельная разновидность реле — герсиконы используются для запуска электрических двигателей малой и средней мощности, в настоящее время производятся герсиконы с максимальной коммутируемой мощностью до 45 кВт.

Помимо низковольтной аппаратуры герконы применяются в цепях управления с рабочим напряжением несколько тысяч вольт, а отдельные устройства выдерживают напряжение до 100 кВ.

Отдельная разновидность высоковольтных герконов применяется в устройствах релейной защиты высоковольтных линий. В этом случае в конструкции предусматриваются дугогасительные и демпферные устройства, препятствующие появлению вибрации и дребезга контактной группы.

Таким образом использование герконовых реле открыло новую веху в приборостроении и проектировании релейного оборудования.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Герконы: способы управления, примеры использования

Герконы имеют ряд механических и электрических параметров, которые характеризуют их свойства. Эти параметры можно разделить на две большие группы: механические и электрические.

Механические параметры герконов

К механическим параметрам относится магнитодвижущая сила срабатывания. Этот параметр показывает, при каком значении напряженности магнитного поля происходит срабатывание и отпускание контакта. В технической документации это называется как магнитодвижущая сила срабатывания (обозначается Vср) и магнитодвижущая сила отпускания (обозначается Vотп). Немаловажными параметрами геркона, в ряде случаев основными, является скорость его срабатывания и отпускания. Эти параметры измеряются обычно в миллисекундах и обозначаются соответственно как tср и tотп, которые в целом характеризуют быстродействие геркона.

Герконы, имеющие меньшие геометрические размеры обладают более высоким быстродействием. Максимальное число срабатываний, или попросту ресурс, также относится к группе механических параметров. Этот параметр оговаривает, при каком числе срабатываний все свойства геркона, как механические, так и электрические сохраняются в пределах допустимых значений. В технической документации обозначается как Nmax.

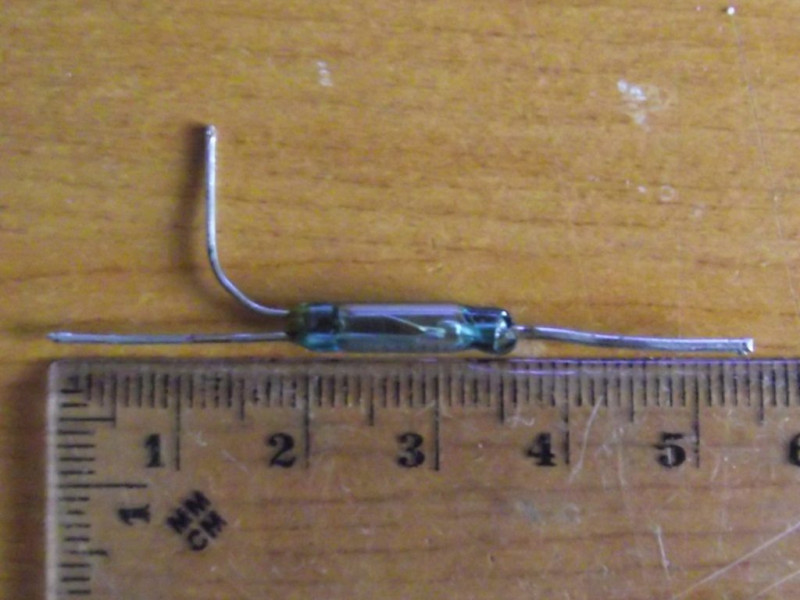

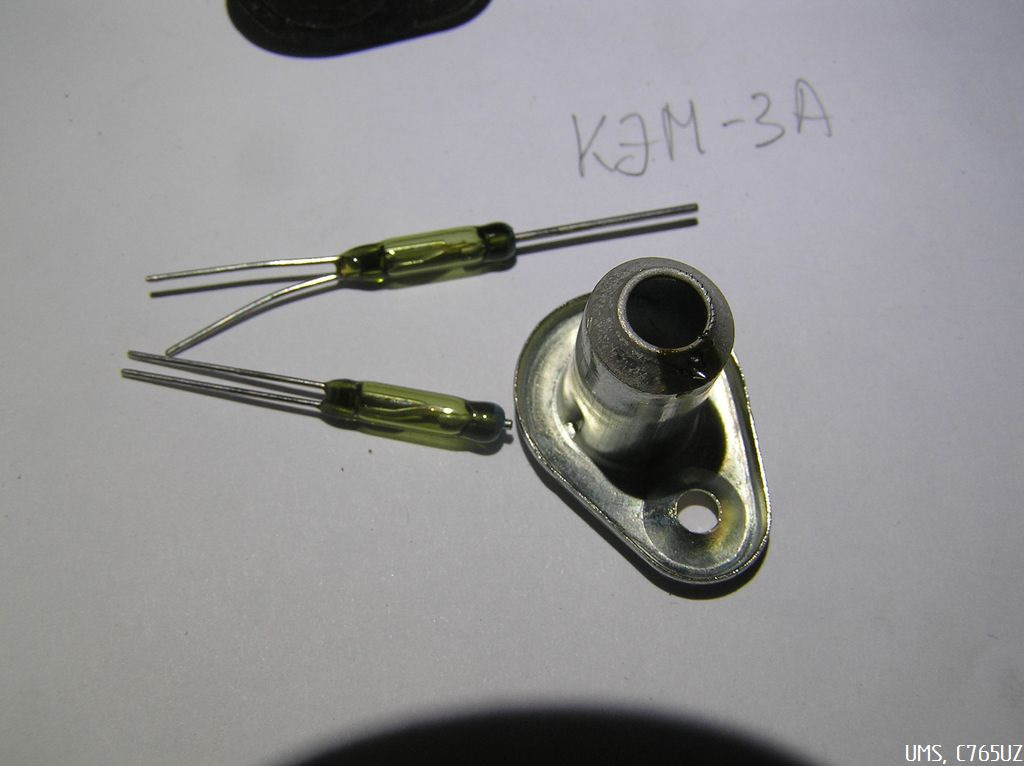

Размеры геркона.

Электрические параметры герконов

Эти параметры такие же, как у обычных механических контактов. Сопротивление, измеренное между замкнутыми контактами называется сопротивлением контактного перехода и обозначается как Rк, а сопротивление, измеренное между разомкнутыми контактами есть не что иное, как сопротивление изоляции Rиз. Электрическая прочность геркона. Этот параметр характеризует пробивное напряжение Uпр. Это напряжение в основном определяет качество изоляции между контактами, которое в свою очередь обусловлено качеством вакуума или заполнения колбы инертными газами. Кроме этого пробивное напряжение зависит от величины зазора между контактами и качества их покрытия.

Мощность, коммутируемая герконом определяется в основном его конструкцией: материалом и размерами контактов, а также типом покрытия контактных площадок. В технической документации этот параметр обозначается как Pmax. Емкость, измеренная между разомкнутыми контактами обозначается как Cк. Она зависит лишь от геометрических размеров геркона и расстояния между разомкнутыми контактами. Все технические характеристики основных типов герконовых выключателей приведены в таблице ниже:

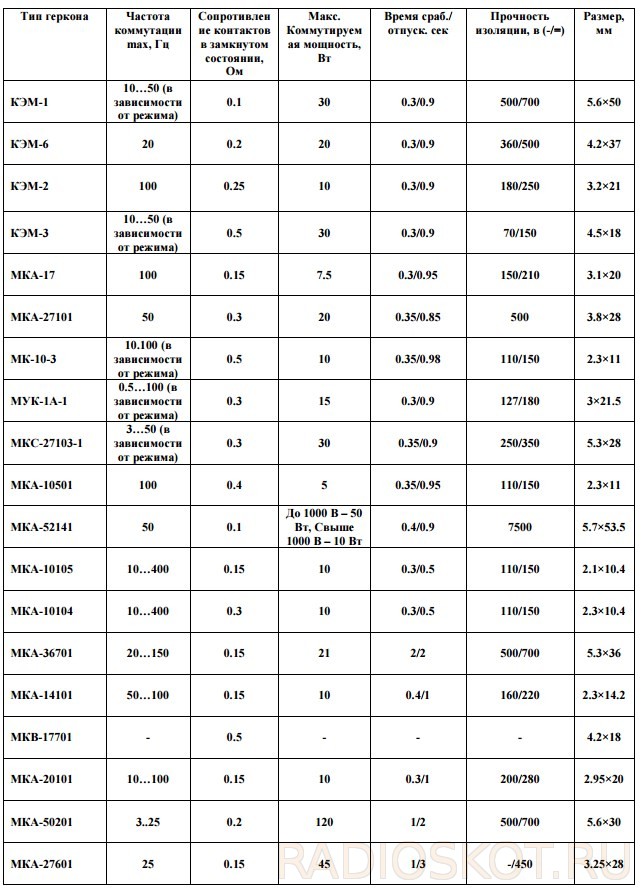

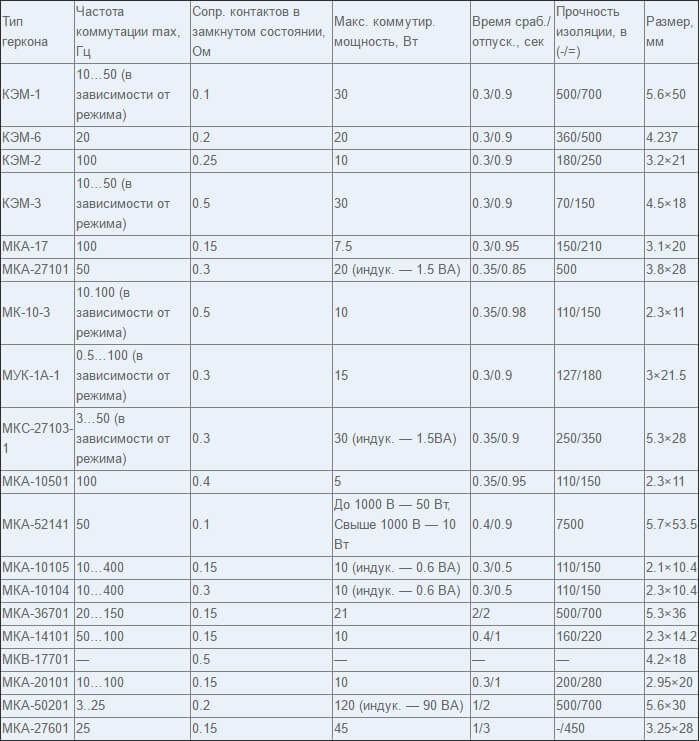

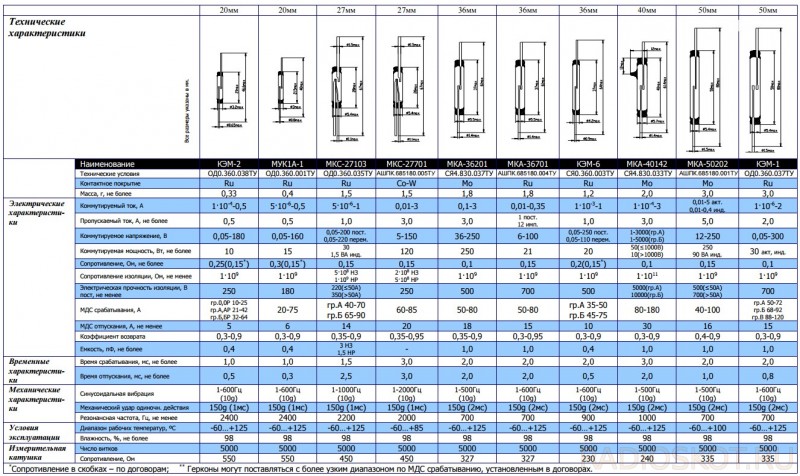

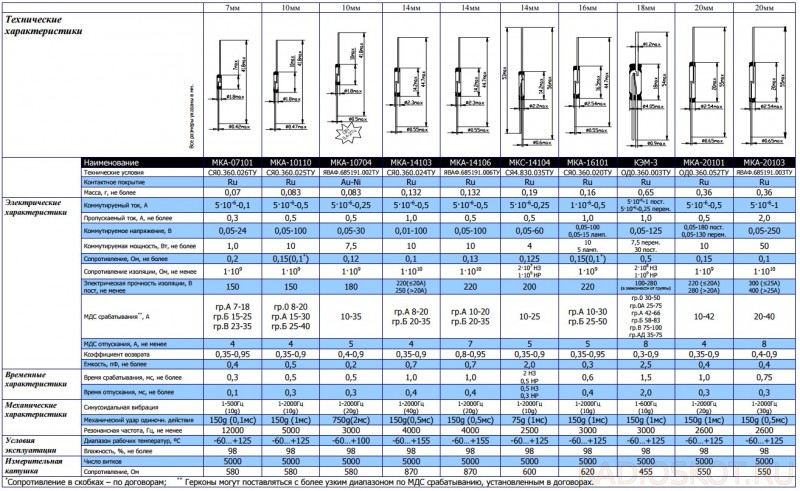

Таблица стандартных технических характеристик герконов.

Достоинства герконовых реле:

Полная герметизация контакта позволяет их использовать герконовые реле в различных условиях влажности, запыленности и т. д.
Высокое быстродействие, что позволяет использовать герконовые реле при высокой частоте коммутаций.
Гальваническая развязка коммутируемых цепей и цепей управления герконовых реле.6. Расширенные функциональные области применения герконовых реле.
Надежная работа в широком диапазоне температур

Недостатки герконовых реле:

Восприимчивость к внешним магнитным полям, что требует специальных мер по защите от внешних воздействий.
Хрупкий корпус герконов, чувствительный к ударам.
Малая мощность коммутируемых цепей у герконов.
Возможность самопроизвольного размыкания контактов герконовых реле при больших токах.

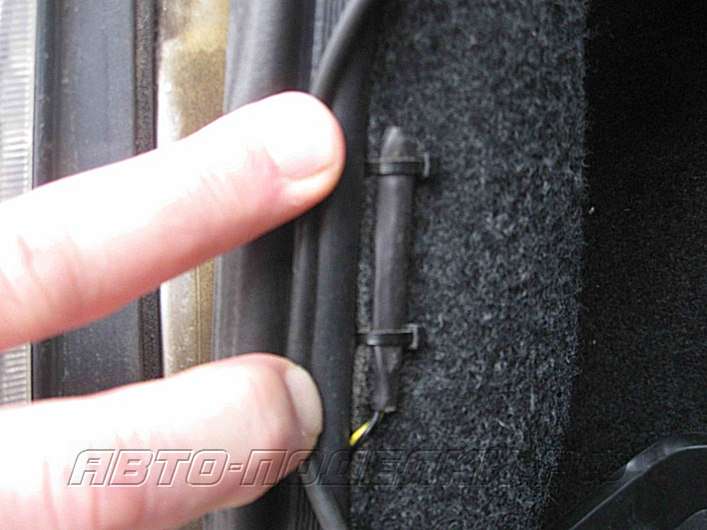

Геркон на бумаге.

Управление герконом по средствам катушки, через которую пропускается постоянный ток

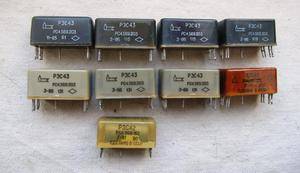

Такой способ получил широкое применение в конструкциях герконовых реле с небольшим количеством групп контактов. В полый сердечник корпуса, на который намотана обмотка, помещают один или несколько герконов.

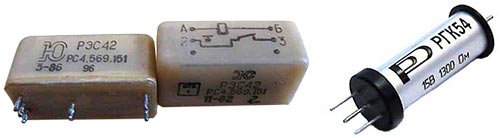

Элементы конструкции герконового реле РЭС -24

Примером такого использования являются токовые датчики защиты в электросетях питающих оборудование. Катушки наматываются достаточно толстым проводом, чтобы выдерживать токовые нагрузки, используемые на производственном процессе. При превышении тока магнитное поле отключает контакты геркона, оборудование обесточивается. Настройка осуществляется перемещением по резьбовому соединению геркона внутри катушки вдоль оси.

Параметры

Магнитодвижущая сила срабатывания — значение напряжённости магнитного поля, при котором происходит замыкание контактов геркона.
Магнитодвижущая сила отпускания — значение напряжённости магнитного поля, при котором происходит размыкание контактов геркона.
Сопротивление изоляции — электрическое сопротивление зазора между сердечниками (в разомкнутом состоянии).
Сопротивление контактного перехода — электрическое сопротивление контактной области, которая образуется при замыкании сердечников.
Пробивное напряжение — напряжение, при котором происходит пробой геркона.
Время срабатывания — время между моментом приложения управляющего магнитного поля и моментом первого физического замыкания электрической цепи герконом.
Время отпускания — время между моментом снятия приложенного к геркону магнитного поля, и моментом последнего физического размыкания электрической цепи герконом.
Ёмкость — электрическая ёмкость между выводами геркона в разомкнутом состоянии.
Максимальное число срабатываний — число срабатываний, при котором все основные параметры геркона остаются в допустимых пределах.
Максимальная мощность — максимальная мощность, коммутируемая герконом.
Коммутируемое напряжение.
Коммутируемый ток.

Правила управления герконом

В связи с тем, что такое оборудование используется не только в быту, но и во многих других отраслях, каждый пользователь должен знать, как с ним обращаться. Только в этом случае можно рассчитывать на качественную работу реле. Тем более что управлять герметичным коммутатором можно двумя основными способами:

Используя магнит постоянного типа.
Воздействуя катушкой, которая подсоединена к постоянному источнику тока.

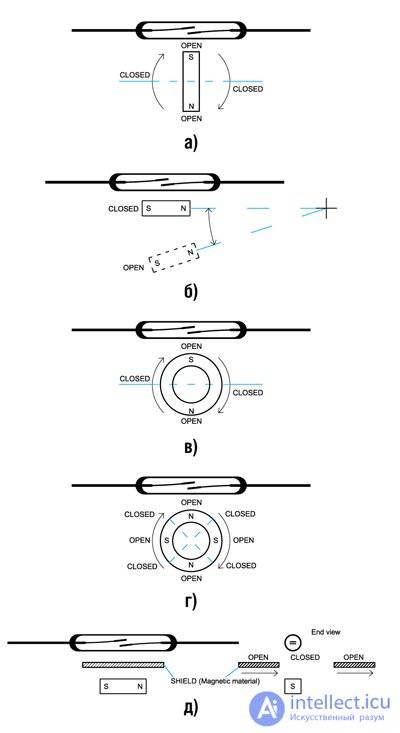

В первом варианте пользователь может задействовать угловое или же линейное перемещение постоянного магнита. Кроме того, часто встречается способ, когда специальная шторка перекрывает рабочее поле. Такой вариант можно встретить в универсальных датчиках уровня и положения, а также в охранной сигнализации.

Второй способ позволяет специалистам соорудить мощное реле на основе геркона. В отличие от известных традиционных конструкций, такой агрегат будет более надёжным, качественным и долговечным, так как в его схеме будут отсутствовать какие-либо подвижные элементы. А вот что касается небольшого количества контактных групп, то этот небольшой минус можно легко устранить, если использовать сразу несколько герконов.

В качестве примера применения такого способа управления можно смело назвать токовое реле. Этот агрегат представлен в виде мощной катушки, которая обмотана прочным проводом большого сечения. Во внутреннем отсеке обязательно располагается герметичный коммутатор.

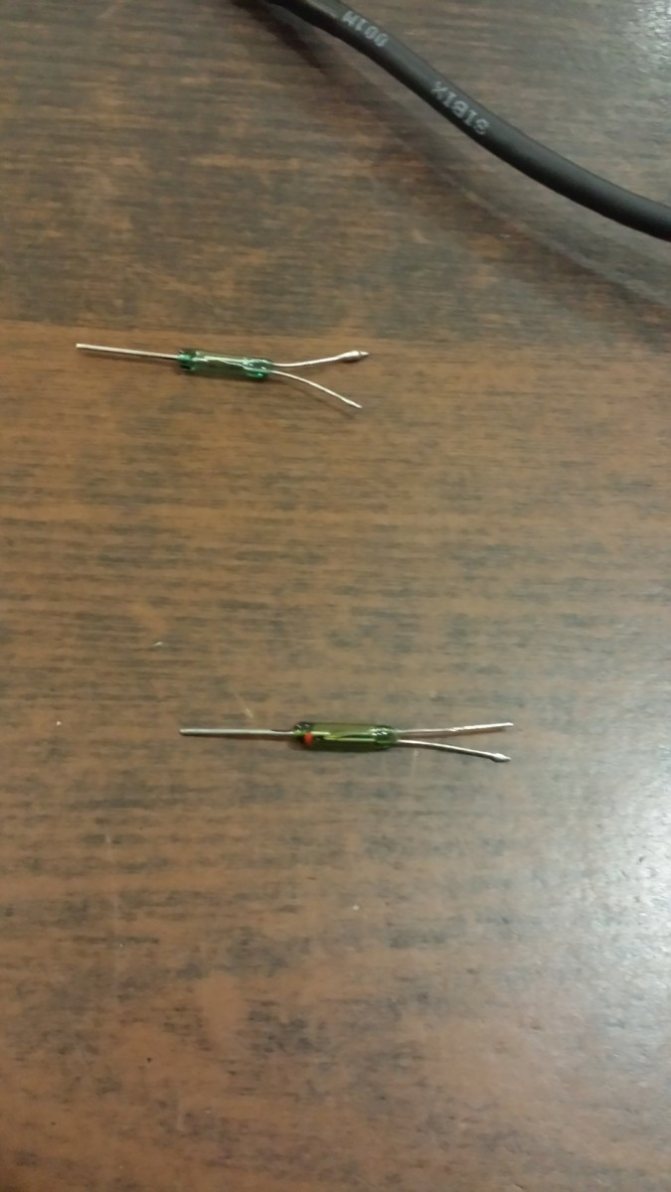

Геркон

Герконы и герконовое реле

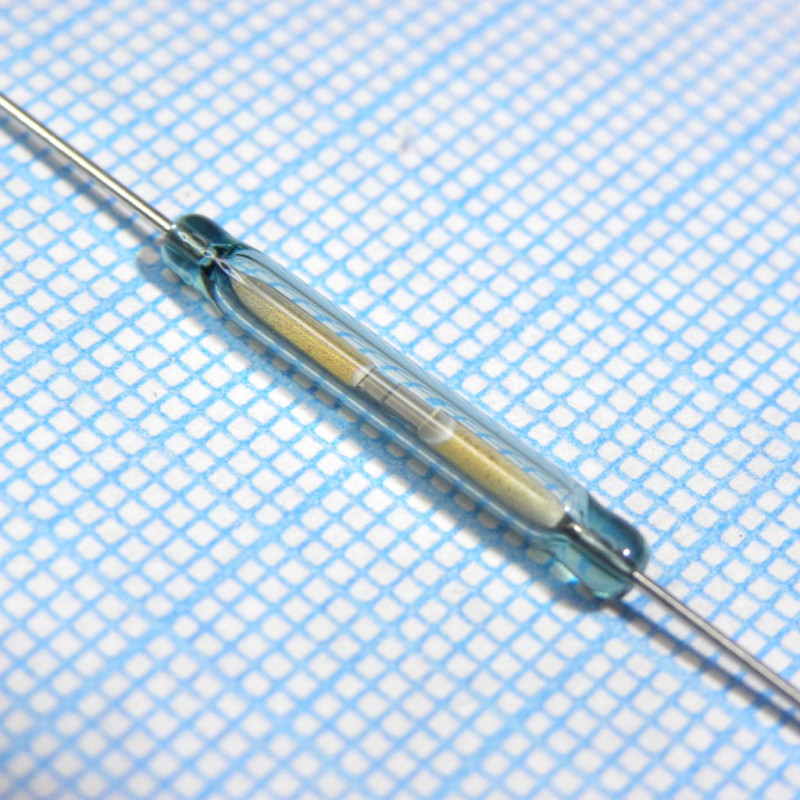

Герко?н (сокращение от «герметичный контакт») — электромеханическое устройство, представляющее собой пару ферромагнитных контактов, запаянных в герметичную стеклянную колбу. При поднесении к геркону постоянного магнита или включении электромагнита контакты замыкаются. Герконы используются как бесконтактные выключатели , датчики близости и т. д.

Геркон с электромагнитной катушкой составляет герконовое реле .

Существуют также герконы, размыкающие цепь при возникновении магнитного поля, и герконы с переключающей группой контактов.

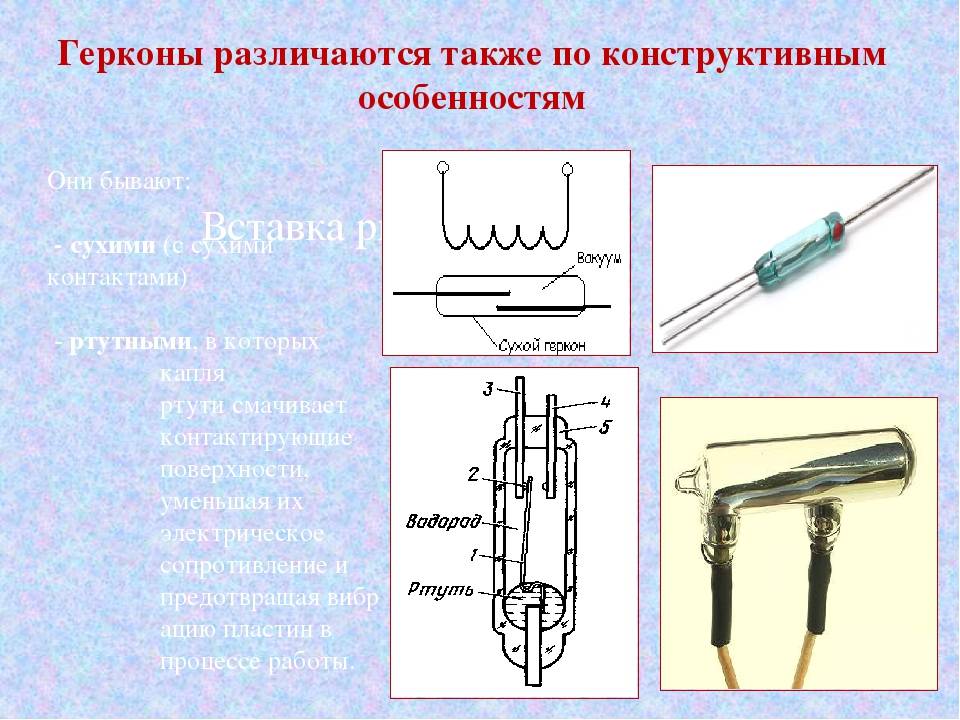

Герконы различаются также по конструктивным особенностям. Они бывают сухими (с сухими контактами) и ртутными, в которых капля смачивает контактирующие поверхности, уменьшая их электрическое сопротивление и предотвращая вибрацию пластин в процессе работы.

геркон — это элемент, механически замыкающий (или размыкающий) электрическую цепь при должном изменении напряженности магнитного поля;
датчик Холла — это полупроводниковое устройство, через которое во время работы протекает электрический ток и возникает поперечная разность потенциалов, пропорциональная напряженности магнитного поля.

Описание и назначение

Герконом является устройство электромеханического типа, которое размыкает или замыкает электрические контакты. Это происходит за счёт магнитно-контактного поля, которое генерирует электромагнит. Это может делать и постоянный магнит.

Геркон переводится как герметичный контакт. Это обуславливается его конструкцией. Его составляющие — ферромагнитными пластинами, которые запаяны в капсулу из стекла. Она заполняется инертным газом, вместе с двумя контактами выхода.

В колбе может содержаться иссушенный воздух, азот и любой другой инертный газ. Кроме этого, его могут откачать, чтобы создать вакуум. Это делают, чтобы повысить уровень коммутируемого напряжения.

Датчики из геркона применяются в разных системах и устройствах:

Бытовые счетчики.
Клавиатуры в оборудовании промышленного назначения и синтезаторах. Возникновение искры с них исключено. Именно поэтому их широко используют при производстве взрывоопасных вещей (где есть пыльные испарения или горючие).
Оборудование для медицинских учреждений.

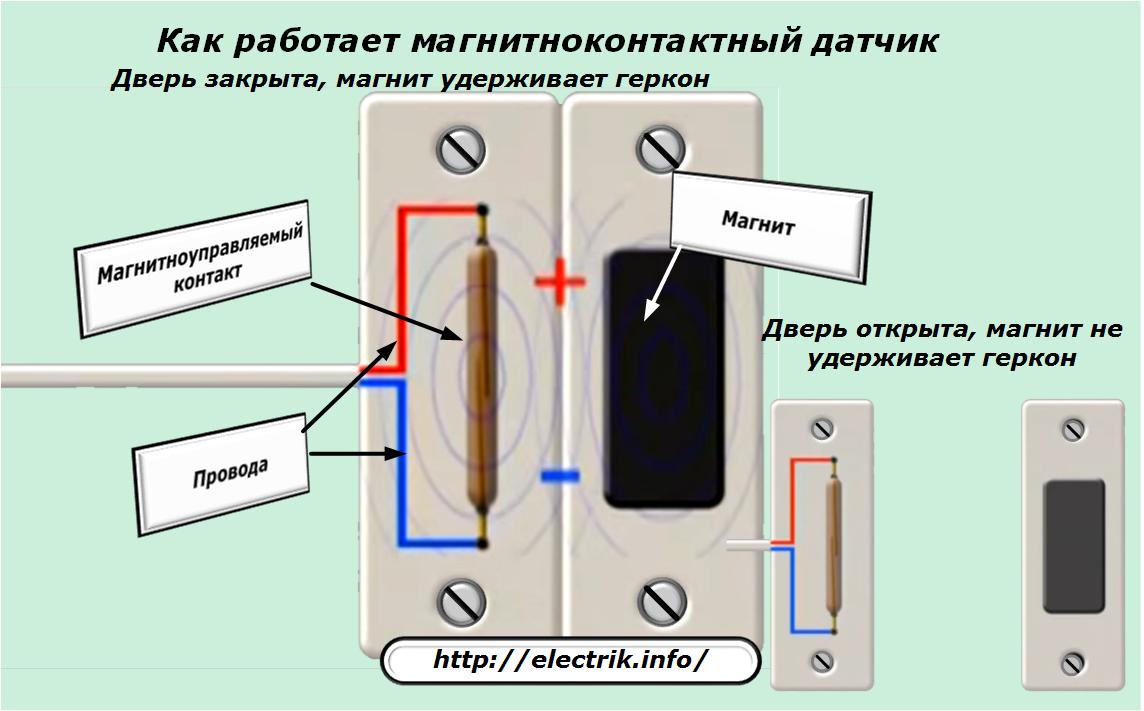

Системы, которые охраняют и контролируют положение, работающее по автоматическому принципу.
Телекоммуникационные системы.

Стоит отметить, что распространены герконовые реле, которые состоят из проволочной обмотки и контактного датчика. У такой системы отмечают значимые преимущества: устойчивость к влаге, простое использование, нет деталей, которые двигаются.

С помощью герконов защищаются электроустановки от перегрузок.

Условное обозначение герконов

первый элемент — определяет условное наименование геркона. МК — магнитоуправляемый контакт герметизированный, КЭМ — контакт электромагнитный, КМГ — магнитоуправляемый контакт с повышенным контактным нажатием (для коммутации больших токов — более 5 А);
второй элемент — указывает на систему коммутации геркона: А — замыкающий, В — размыкающий, С — перекидной, Д — переходной;
третий элемент — буква �Р� присутствует только в ртутных герконах;
четвертый элемент — двузначное число показывает длину баллона в миллиметрах;
пятый элемент — указывает на функциональное назначение геркона: 1 — малой и средней мощности, 2 — повышенной мощности, 3 — мощные, 4 — высоковольтные, 5 — высокочастотные, 6 — «с памятью», 7 — специальные (с повышенной устойчивостью к внешним факторам и характеру нагрузки), 8 — измерительные.
шестой элемент — указывает порядковый номер разработки.

По типу контактов различают герконы замыкающие и переключающие, по состоянию поверхности контактов — сухие и жидкостные. Внутри баллона сухих герконов находятся инертные газы. Контакты представляют собой ферромагнитные пружины, покрытые ценными металлами. Герконы подразделяются также на маломощные (коммутируемая мощность до 60 Вт) и повышенной мощности (до 1000 Вт), низкочастотные и высокочастотные, низковольтные (коммутируемое напряжение до 250 В) и высоковольтные (свыше 250 В), имеются герконы с «памятью» и специальные. Далее приводим справочные параметры отечественных герконов, а в конце статьи — импортных герконов-реле.

Достоинства и недостатки

Применение герконов, конечно же, не так широко распространено, как, например, электромеханических реле, но всё же, они не являются дефицитными деталями. Поэтому остро вопрос, где же взять геркон, среди радиолюбителей не стоит. К несомненным преимуществам размыкающих герконов, впрочем, как и замыкающих, относится:

высока надёжность — она превышает показатели обычных реле использующих открытые контакты почти в 100 раз;
быстродействие — скорость срабатывания по сравнению с электромеханическими реле может быть быстрее в два-три раза;
отсутствие шума;
гальваническая развязка — их последовательное подключение в линию позволяет создать электрическую развязку управляющих и коммутируемых цепей;
возможность коммутировать даже слабые по уровню сигналы;
небольшой размер;
долговечность — устройство способно совершить миллиарды включений, что обусловлено отсутствием трения;
способность их работать без источника электроэнергии.

Благодаря своим свойствам герконы нашли применение в разнообразных датчиках позиционирования, измерительных приборах (велосипедный спидометр), в автоматических подъёмниках, выключателях, ноутбуках (регистрируют открытие и закрытие крышки) и даже в компьютерных клавиатурах.

Но, как видно, на фоне достоинств недостатки не так уж и велики. Очень часто, используя геркон, радиолюбители собирают собственную недорогую систему сигнализации или автоматический блок включения света.

Обозначение и маркировка

Герконы относятся к устройствам релейного типа. Поэтому правильное их обозначение указано в ГОСТ 2 .756-76 ЕСКД. На электрических схемах условно графическое изображение нормально разомкнутого геркона выглядит в виде окружности, в середине которой изображаются два последовательных отрезка. С левой стороны начиная с места разрыва, к отрезку чертится небольшой прямая линия, подходящая к нему под углом 120. Окружность символизирует собой герметичность устройства, а отрезки — коммутационные контакты.

https://youtube.com/watch?v=MKZBAqnGoZ4

В нормально замкнутом же обозначении, выводы в окружности рисуются пересекающимися. Обозначение трёх контактного устройства выглядит по-другому. Всё так же рисуется окружность, но в ней, с одной стороны, изображаются два параллельных отрезка, а с другой — отрезок, расположенный по центру расстояния между ними. На нём же рисуется и переключающий контакт.

Стандарта же в маркировке изделий нет. Каждый производитель обычно на корпус геркона наносит своё заводское обозначение: например, КЭМ, TRA, АСМК, КА, КСК. Поэтому чтобы узнать к какому типу относится то или иное устройство, понадобится смотреть даташит производителя.

Это интересно: Проверка автоматических выключателей напряжением до 1000 в: изучаем в общих чертах

Недостатки

В некоторых случаях магнитное управление может играть отрицательную роль, ведь система становится чувствительна к паразитным магнитным явлениям. В таких случаях устройство приходится экранировать.

Другая положительная сторона — герметичность, оборачивается недостатком в виде хрупкости колбы. Герконы неустойчивы к сильным вибрациям.

Коммутация имеет конечную скорость, что довольно критично для быстродействующих устройств.

Порой встречается залипание контактов. Этому есть два объяснения: деформация контактов при пропускании через них постоянного тока, приводящая к тому, что они цепляются друг за друга (один разрушается — другой восстанавливается), и их взаимное притирание.

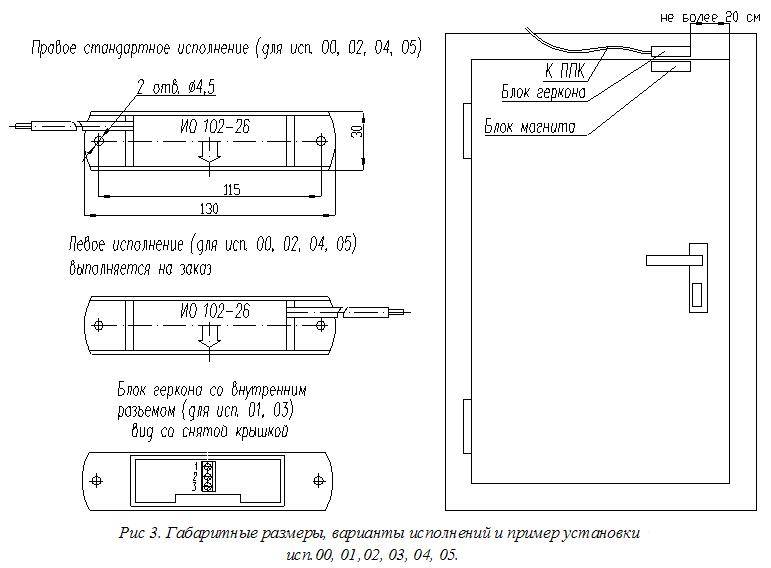

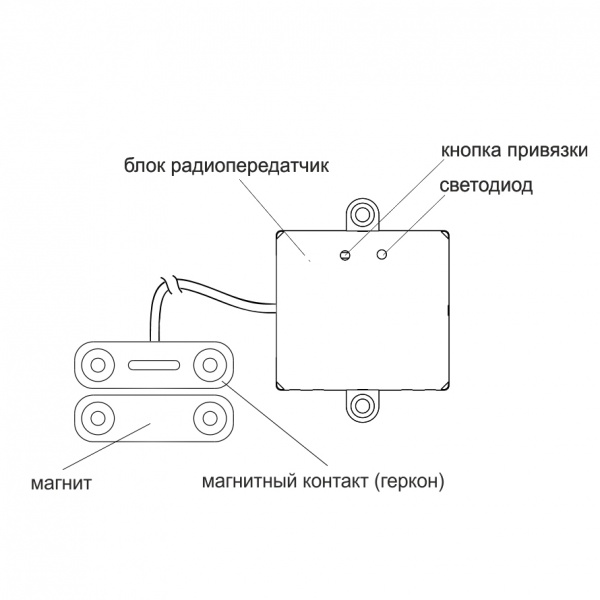

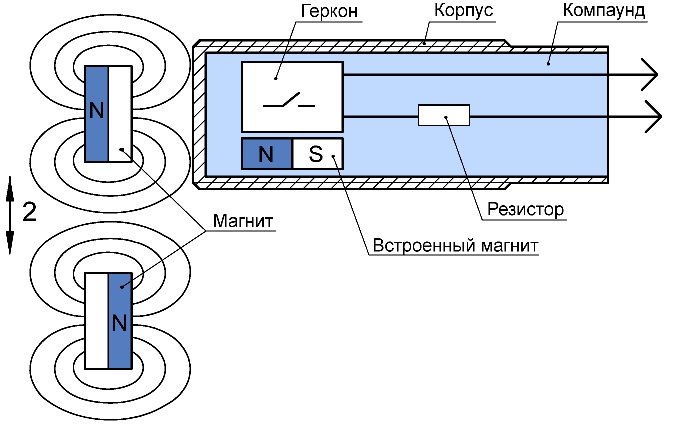

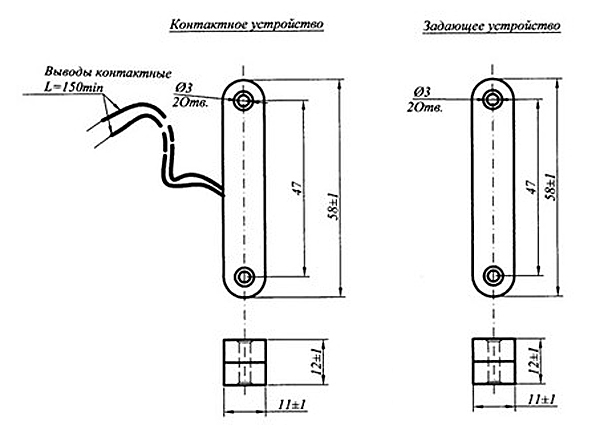

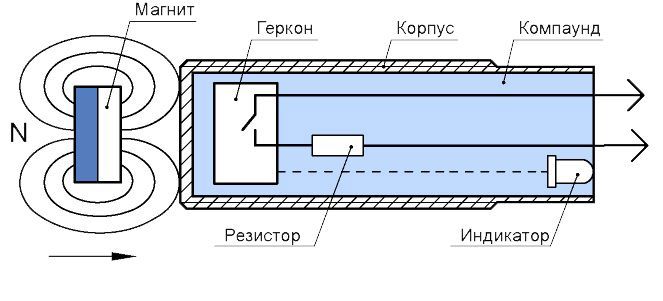

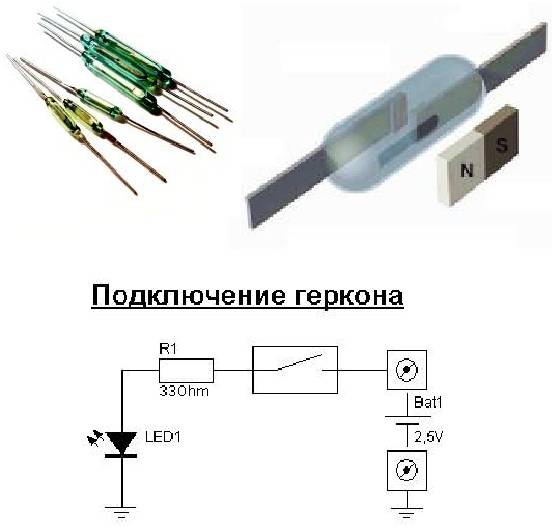

Подключение герконового датчика

Документация, поставляемая в комплекте с датчиками, дает исчерпывающую информацию о том, как подключить геркон.

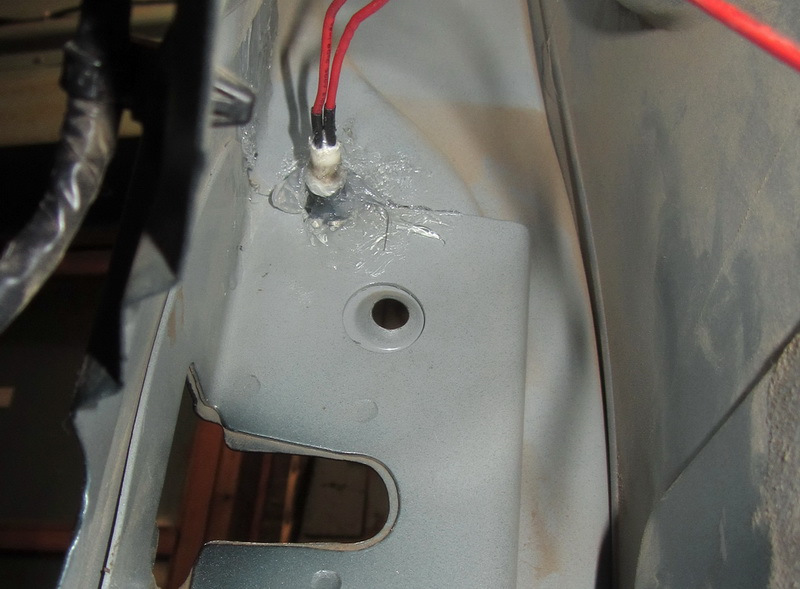

Для функционирования и безопасности датчика часть реле, генерирующая магнитное поле, монтируется на подвижную часть конструкции. Сам геркон крепится на стационарно установленный элемент конструкции или здания.

Подвижная часть плотно примыкает, воздействуя магнитным полем катушки на контактную сеть геркона и замыкая этим электрическую цепь. Датчик системы информирует о правильном функционировании системы. Как только катушка, расположенная на подвижной части, перестает воздействовать на датчик, сеть размыкается и автоматика сообщает о нарушении целостности системы.

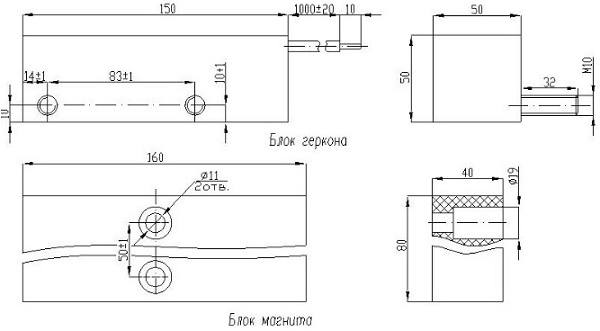

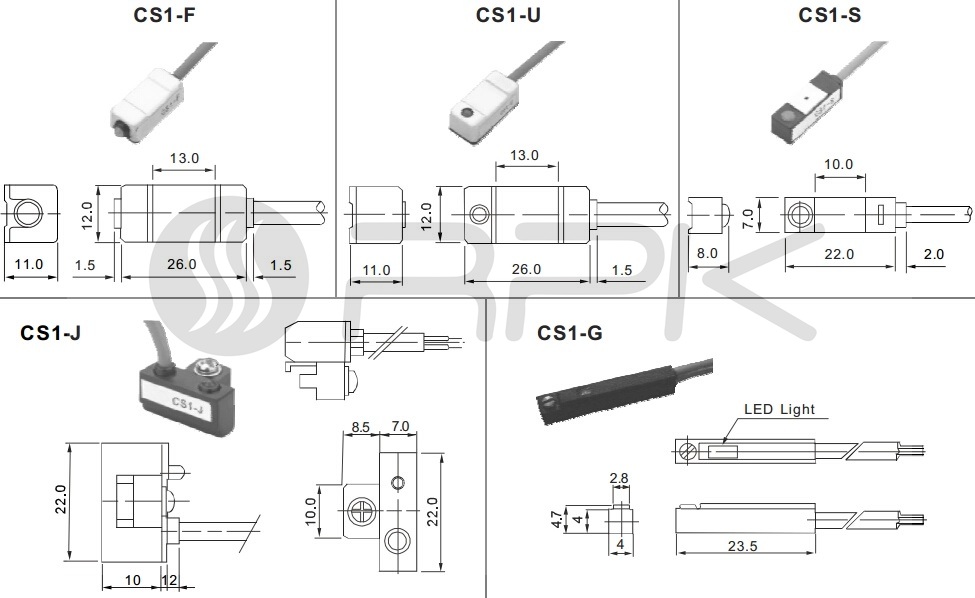

По способу монтажа датчики бывают:

скрытого крепления;
наружного крепления.

В зависимости от физических свойств поверхности, на которой происходит подключение геркона, бывают:

датчики для монтажа на стальных конструкциях;
датчики, монтируемые на магнитопассивных конструкциях.

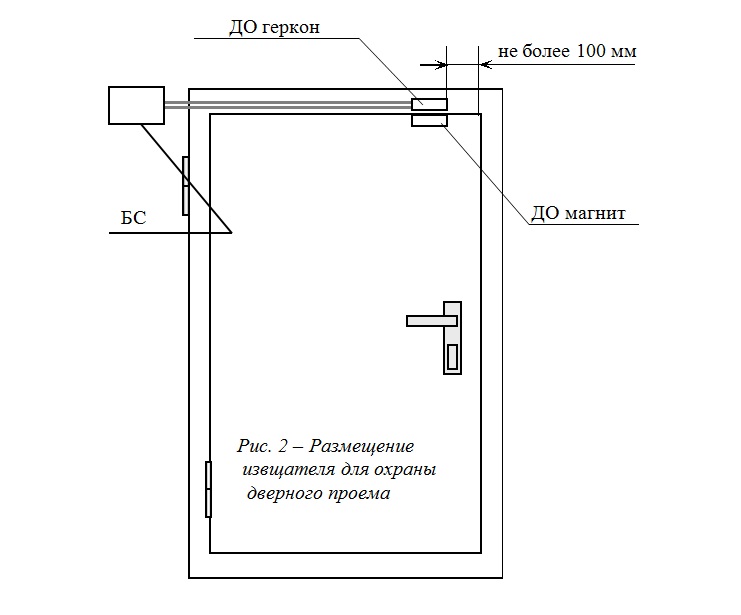

При монтаже герконового реле необходимо помнить о некоторых особенностях установки:

Рекомендуется избегать расположения вблизи источников ультразвука. Он в состоянии оказать негативное воздействие на параметры датчика.
Не допускать расположения рядом с источником постороннего магнитного поля.
Обезопасить колбу датчика от ударов и повреждений. В противном случае газ испарится, нарушится контакт, и сердечники быстро придут в негодность.

Герконовые переключатели не могут коммутировать большие токи в силу маломощности сердечников. Поэтому их нельзя использовать для включения и выключения мощных электрических устройств.

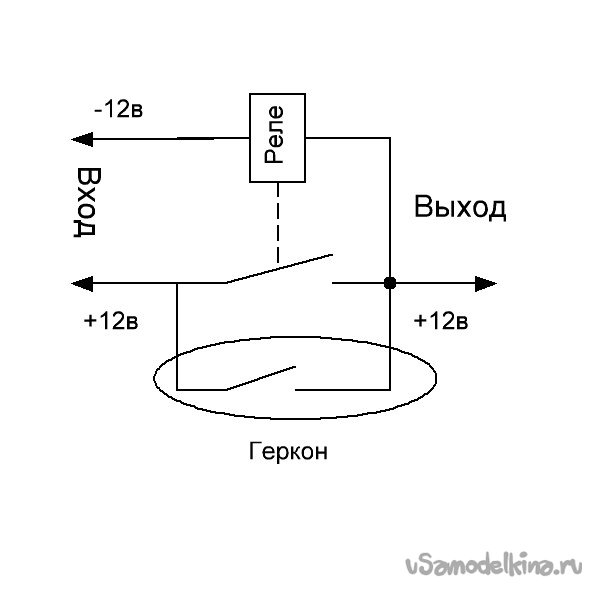

Их включают в маломощную коммутационную схему для контроля реле, которое осуществляет управление оборудованием.

Смотрите это видео на YouTube

Принцип работы геркона

Для того, чтобы вызвать срабатывание контактной группы, необходимо вокруг геркона создать магнитное поле достаточной напряженности

При этом абсолютно не важно, как это поле будет создано, либо просто постоянным магнитом, либо электромагнитом. Силовые линии внешнего магнитного поля намагничивают внутренние контакты – сердечники геркона, в результате чего они преодолевают силы упругости, притягиваются и замыкают электрическую цепь

В таком состоянии контакты будут находиться до тех пор, пока вокруг них есть магнитное поле достаточной напряженности: достаточно выключить электромагнит или убрать подальше обычный постоянный магнит, как контакты сразу разомкнутся. Следующее срабатывание контактов произойдет, когда магнитное поле появится вновь. Из всего сказанного можно сделать вывод, что контакты выполняют сразу три функции: упругих элементов (пружин), магнитопровода, и собственно проводящих контактов.

Несколько по-иному действует геркон, работающий на размыкание. Его магнитная система устроена так, что при воздействии магнитного поля контакты – сердечники намагничиваются одноименно, поэтому отталкиваются друг от друга, размыкая электрическую цепь.

У переключающего геркона один из трех контактов, как правило, нормально — замкнутый выполняется из металла немагнитного, а оба нормально – разомкнутых контакта из ферромагнитного, как было сказано чуть выше. Поэтому при воздействии на геркон магнитного поля нормально разомкнутые контакты просто замыкаются, а немагнитный нормально – замкнутый, оставаясь на своем первоначальном месте, размыкается.

Примечание. Нормально – разомкнутый контакт, это который разомкнут при отсутствии управляющего воздействия, в данном случае магнитного поля. Соответственно нормально — замкнутый контакт замкнут при отсутствии магнитного поля.

Конечно, магнитное поле присутствует всегда, например магнитное поле Земли. И нельзя, вроде бы, сказать про отсутствие магнитного поля совсем. Но магнитное поле Земли для срабатывания геркона недостаточно, поэтому им можно пренебречь и сказать об отсутствии магнитного поля, в данном случае внешнего.

Способы управления, примеры использования

Механические параметры герконов

Немаловажными параметрами геркона, в ряде случаев основными, является скорость его срабатывания и отпускания. Эти параметры измеряются обычно в миллисекундах и обозначаются соответственно как tср и tотп, которые в целом характеризуют быстродействие геркона. Герконы, имеющие меньшие геометрические размеры обладают более высоким быстродействием.

Максимальное число срабатываний, или попросту ресурс, также относится к группе механических параметров. Этот параметр оговаривает, при каком числе срабатываний все свойства геркона, как механические, так и электрические сохраняются в пределах допустимых значений. В технической документации обозначается как Nmax.

Электрические параметры герконов

Электрическая прочность геркона. Этот параметр характеризует пробивное напряжение Uпр. Это напряжение в основном определяет качество изоляции между контактами, которое в свою очередь обусловлено качеством вакуума или заполнения колбы инертными газами. Кроме этого пробивное напряжение зависит от величины зазора между контактами и качества их покрытия.

Емкость, измеренная между разомкнутыми контактами обозначается как Cк. Она зависит лишь от геометрических размеров геркона и расстояния между разомкнутыми контактами.

Аналоговые/пропорциональные датчики для повышения стабильности и точности

Аналоговые измерительные приложения позволяют конечному пользователю мгновенно получать обратную связь о положении магнита. Аналоговый датчик Холла обладает высокоточным выходным сигналом с высоким разрешением.

Ранее аналоговые датчики Холла измеряли у магнитов плотность потока и в значительной степени зависели от внешней температуры. Так как в последние годы аналоговые технологии эффекта Холла развивались, теперь, вместо традиционной амплитуды поля, микросхема с датчиком Холла теперь измеряет угол поля, делая его намного менее чувствительным к изменениям температуры. Это улучшение позволяет датчику обеспечивать более стабильный аналоговый выходной сигнал в широком диапазоне температур.

Рассмотрим два типа датчиков Холла, которые могут быть выбраны для аналоговых измерительных схем:

Поворотный датчик Холла: преимущества и применение

Этот полупроводниковый датчик изменяет выходное напряжение при изменении магнитного поля. Он сочетает в себе измерительный элемента на основе эффекта Холла и электрическую схему, обеспечивающую аналоговый выходной сигнал, который соответствует изменению вращающегося магнитного поля без использования каких-либо движущихся частей. Этот датчик предлагает два варианта выходного сигнала: аналоговый или широтно-импульсно-модулированный (ШИМ). Устройство программируется таким образом, чтобы инженер мог связать определенное выходное напряжение или ШИМ сигнал с точной степенью поворота. При повороте до 360° доступны несколько точек программирования. Каждая программируемая точка представляет собой напряжение или ШИМ сигнал, который соответствует заданному углу магнитного поля. Это приводит к получению выходного сигнала, пропорционального углу поворота.

В отличие от механического и резистивно-плёночного поворотных устройств поворотный датчик Холла не испытывает механического износа или изменения значений сопротивления. Кроме того, он очень стабилен при нормальных рабочих температурах вплоть до +105°C. Результаты измерения угла поворота в диапазоне 0°–360° точно калибруются в соответствующем диапазоне выходного постоянного напряжения 0,5В–4,5В или коэффициента заполнения ШИМ сигнала 10–90%.

Поворотные датчики Холла становятся очень популярными для замены механических резистивно-пленочных потенциометров. Они используются в автомобильных и внедорожных приложениях, таких как определение положения клапана EGR в двигателях. Эти датчики также могут использоваться для определения положения поворотных ручек в приборах и бытовой технике.

Рисунок 3 – Поворотный датчик Холла, используемый в поворотной ручке стиральной машины

Линейный датчик Холла: преимущества и применение

Линейные датчики Холла похожи на поворотные датчики Холла, за исключением того, что они измеряют не угловое, а линейное движение магнитного поля. Датчик Холла программируется для выдачи заданного напряжения, пропорционального заданному расстоянию. Типы выходного сигнала у него такие же, как и у поворотного датчика Холла. Датчик измеряет линейное перемещение и относительный угол потока магнитного привода на расстоянии до 30 мм на каждую микросхему с датчиком Холла. Это дает в результате выходной сигнал, точно пропорциональный перемещению датчика.

Перед программированием выходных напряжений или значений ШИМ-сигнала, соответствующих относительному значению магнитного поля от магнита на приводе, датчик и привод могут быть помещены на место окончательного монтажа в устройстве, чтобы в процессе программирования учесть все магнитные воздействия от близлежащего окружения. Это позволит инженеру отрегулировать выходной сигнал датчика, поскольку в процессе программирования будут учтены любые шунтирующие, механические воздействия и воздействия посторонних магнитных полей.

Линейные датчики Холла часто используются в качестве датчиков контроля уровня жидкости. В этом применении датчик определяет положение движущегося поплавка с прикрепленным магнитом. Линейные датчики также полезны в более сложных конструкциях, таких как автомобильная коробка передач.

Что такое геркон?

Введение

Поговорим мы в этой статье про герконы, слово геркон расшифровывается как: герметичный магнитоуправляемый контакт. Геркон представляет собой небольшую вытянутую колбу с откачанным воздухом, внутри которого содержится пара гибких металлических ферромагнитных контактов. Контакты по длине перекрываются, но находятся на небольшом расстоянии друг от друга, этих контактов может быть несколько, на разные включения (замыкание или размыкание). При поднесении магнита к геркону контакты замыкаются (или размыкаются).

Герконы могут использоваться в датчиках (например датчик скорости на велосипеде), выключателях и пр… Раньше герконы использовались в реле, поверх геркона наматывалась катушка в несколько сотен витков (сопротивление обмотки может достигать 500-1500 Ом) и при подаче напряжения контакты геркона замыкались, сейчас реле с герконами редко где используются.

Достоинства герконовых реле Полная герметизация контакта позволяет их использовать герконовые реле в различных условиях влажности, запыленности и т. д. Высокое быстродействие, что позволяет использовать герконовые реле при высокой частоте коммутаций. Гальваническая развязка коммутируемых цепей и цепей управления герконовых реле.6. Расширенные функциональные области применения герконовых реле. Надежная работа в широком диапазоне температур

Недостатки герконовых реле: Восприимчивость к внешним магнитным полям, что требует специальных мер по защите от внешних воздействий. Хрупкий корпус герконов, чувствительный к ударам. Малая мощность коммутируемых цепей у герконов. Возможность самопроизвольного размыкания контактов герконовых реле при больших токах.

Герконы на схемах обозначаются следующим образом:

Особенности и преимущества герконов: Как уже говорил, контакты геркона находятся в вакууме или в инертном газе и как следствие при работе они слабо обгорают, даже если при замыкании или размыкании между контактами возникает искра. Герконы достаточно долговечные, если не бить геркон и не пропускать очень большие токи, то срок службы геркона бесконечен. Герконы в работе почти бесшумны, слышно только цоканье контактов. Относительно высокое быстродействие.

Недостатки герконов: Герконы очень хрупкие, корпус герконов как правило изготовлен из хрупкого стекла, следовательно их нельзя использовать в условиях сильных вибраций и ударов. Для их срабатывания нужно создать или приложить магнитное поле. Иногда контакты герконов залипают, такое происходит после прохождения больших токов и проскакивания искры при срабатывании контактов, такой геркон необходимо заменить, герконы в основном служат для коммутации небольших токов. Ниже на рисунке Вы можете увидеть фотографию геркона с обгоревшими контактами.

Применение герконов

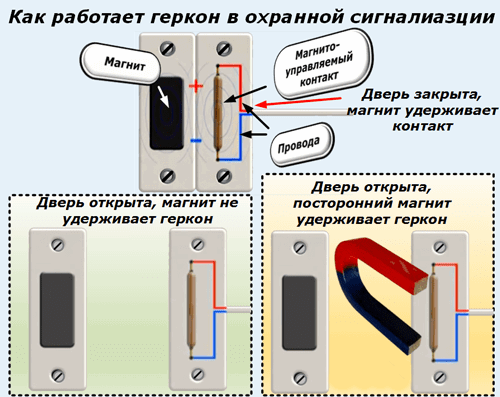

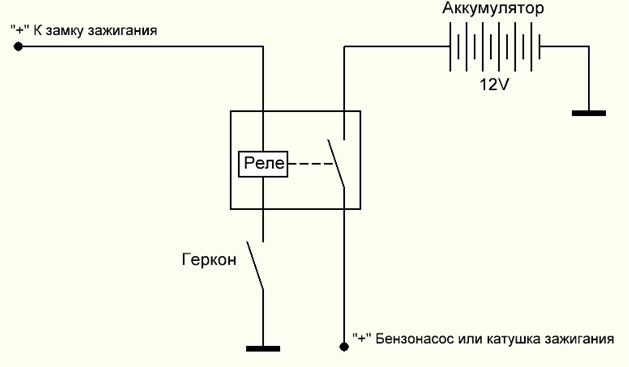

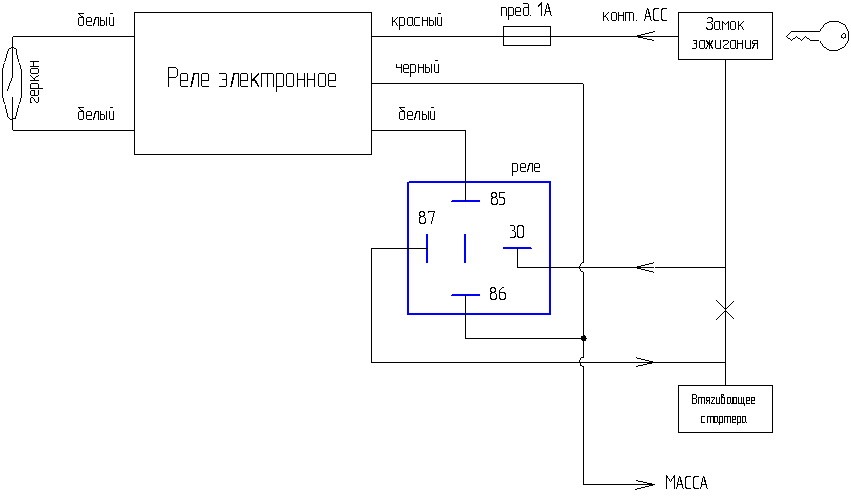

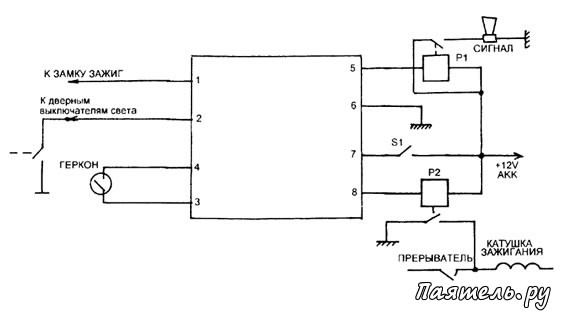

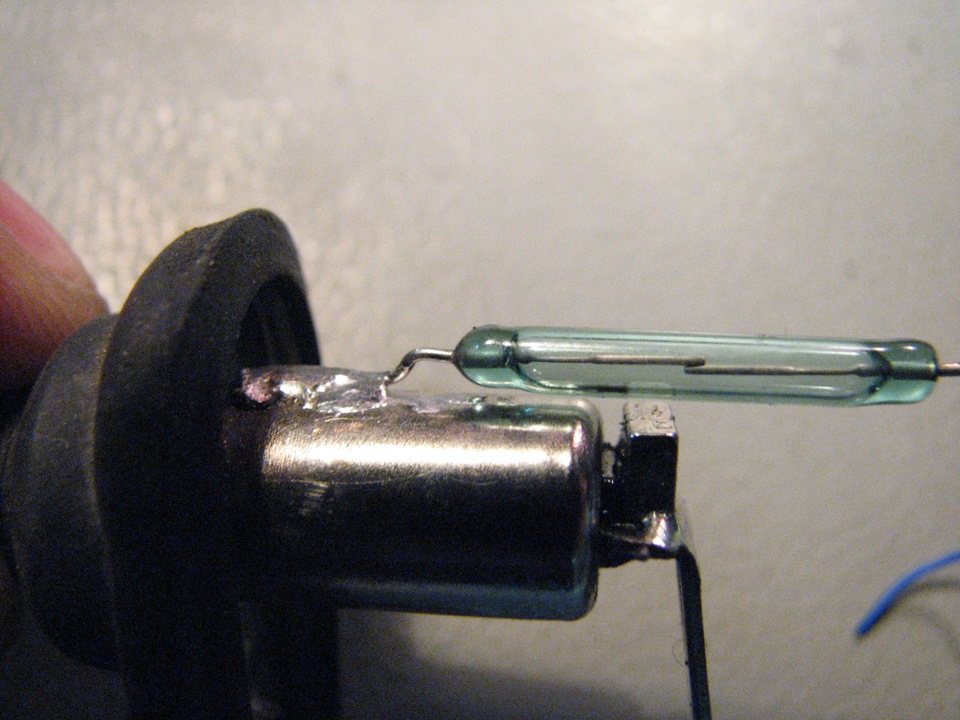

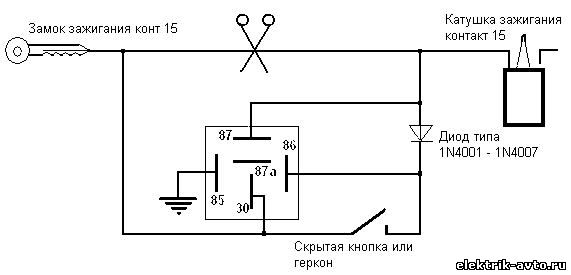

Как уже говорилось, чаще всего герконы применяются в системах охранной сигнализации, ставят их на дверь, окна… при открывании двери мимо геркона проходит магнит (который расположен на двери) и замыкает геркон. Можно сделать включение какого либо устройства при поднесении магнита к геркону, например включение компьютера, или сделать так чтобы двигатель скутера заводился только после того как поднесут к датчику магнит, ставить в качестве датчиков контроля положения, сделать так чтобы при поднятии какого либо предмета сработала сирена, или прикрепить геркон на колесо велосипеда для контроля скорости, давайте рассмотрим такую схему ниже!

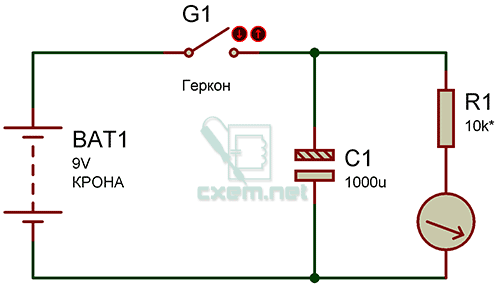

Батарейку можно использовать и на 1.5 вольт, все зависит от типа прибора индикатора, который вы будете использовать, номинал резистора R1 подбирается экспериментально так, чтобы при максимальной скорости стрелка прибора была почти на максимуме. Конденсатор С1 задает время спада стрелки прибора. Геркон крепится на вилке велосипеда, а магнит на спицу колеса. Расстояние от геркона до магнита должно быть минимальным. При вращении колеса магнит периодически будет проходить мимо геркона и замыкать его контакты.
