Генератор для зарядки телефона в любых условиях

Содержание

Спальный мешок

Такая нужная вещь, как спальный мешок, незаменима для любого туриста в походе. Но он становится вдвойне незаменим с функцией заряда телефона.

Принцип действия заключается в том, что спальник преобразовывает тепло человека в электроэнергию.

Восемь часов сна смогут зарядить телефон на полчаса, которые смело можно тратить на активные разговоры.

Или целых два часа – в режиме ожидания. Все, что нужно – спать.

Вот такие 10 замечательных альтернативных способов зарядить смартфон. Выбирайте то, что вам по душе, и ваш телефон никогда не будет разряжен.

Вы знали что во время езды на велосипеде можно заряжать свой телефон? Сейчас The Wrench покажет нам, как сделать простой электрогенератор, который сможет вырабатывать достаточно энергии для поддержания заряда вашего телефона во время катания на велосипеде.

Смотрим видео самодельного электрогенератора:

Для того, чтобы сделать такой электрогенератор нам понадобится:1. Ненужная автомобильная зарядка для телефона ссылка 2. ОТГ шнур или usb разъём ссылка 3. Два небольших деревянных бруска4. Электрический мотор 12v ссылка 5. Пластиковые стяжки

1. Берём брусок и приклеиваем к нему мотор. Затем сверлим отверстия и крепим мотор на стяжки.

2. Разбираем ненужную автомобильную зарядку. Отрезаем лишние провода, а на место выходящих проводов припаиваем свои. Незабываем микросхему припаять к мотору. Припаивать нужно провода от разъёма, который вставлялся в прикуриватель. Usb разъём паяем на выход микросхемы. В этот разъём будем вставлять шнур, через который и будет заряжаться телефон.

3. Берём ещё один брусок и сверлим 3 отверстия.

4. Всю эту конструкцию крепим на велосипед около колеса. Вал нашего генератора (резиновое колёсико) должен прикасаться к колесу велосипеда. Пробуем крутить педали. Если телефон не заряжается, значит вы что-то сделали не так. Будьте осторожны! При первом тестировании устройства измерьте напряжение на разъёме usb! Оно не должно превышать 5В.

Зарядник со встроенной батареей

Зарядник со встроенным пауеэрбанком — это гениальное изобретение

Не знаю, как вам, но мне время от времени приходится выбираться из дома на дачу, где периодически случаются отключения света. Соответственно, возможности зарядить смартфон в таких условиях банально нет. Тем смешнее, что LTE там ловит стабильно, а вот банального электричества очень часто не бывает.

Выглядит зарядник хорошо, и свою задачу выполняет на все 100%. Буквально

Поэтому я купил себе вот такую зарядку со встроенным аккумулятором. Стоит она дороже, чем блок питания от Ugreen, но зато и возможностей у неё куда больше. По сути, это 2 в 1: зарядное устройство и пауэрбанк. Когда электричество есть – я использую его как обычный зарядник. Но в это время он сам напитывается энергией, которой я пользуюсь, когда свет всё-таки отключают.

Ёмкость встроенной в ЗУ батареи составляет 10 000 мА*ч. Так что её хватает на 2 полных зарядки смартфона и на 1,5 цикла зарядки планшета или ноутбука. Причём в режиме пауэрбанка зарядка идёт довольно бодро – практически на той же скорости, что и в режиме блока питания. Благо, выходная мощность позволяет.

Lightning

Американская корпорация с логотипом «надкусанное яблоко» не вошла в число компаний, согласившихся на унификацию. Старый тридцатиконтактный разъем перестал отвечать современным требованиям по скорости подзарядки и передачи данных, поэтому в 2012 году был заменен на новый, получивший название Lightning («Молния»). 8 pin дают возможность качать мегабайты с той же скоростью, что и micro-USB. Для облегчения поиска зарядных блоков на другом конце провода инженеры Apple предусмотрели стандартную вилку USB Type-A.

Преимущества:

малые габариты;
можно подсоединять к iOS устройствам независимо от ориентации штекера;
передача электроэнергии до 10 Вт.

Недостатки:

не подходит к ранним смартфонам и планшетам Apple.

Способ 4. Внешний энергонакопитель с солнечной батареей

Ещё один интересный вариант. Поскольку световой день начинает увеличиваться, актуально обсудить преимущества энергонакопителей солнечной энергии. Вы увидите, как изготовить переносное зарядное приспособление с возможностью заряда от панелей-накопителей солнечной энергии.

Нам необходимо:

Литий-ионный энергонакопитель формата 18650,
Футляр от этих же накопителей

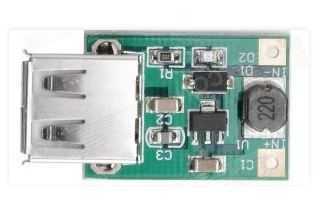

Модуль повышения напряжения 5 В 1 А.
Плата заряда для аккумулятора.
Солнечная панелька 5,5 V 160 mA (любого размера)
Проводки для соединения
2 диода 1N4007 (можно и другие)
Липучка или двусторонний скотч для фиксации
Термоклей
Резистор 47 Ом
Контакты для энергонакопителя (пластинки тонкой стали)
Пара тумблеров

ВАЖНО. Рекомендуется применять электронакопитель вместе с платой защиты, чтобы избежать повреждений.. Базисная схема внешнего аккумулятора

Базисная схема внешнего аккумулятора

Изучим базисную схему внешнего аккума.

На схеме видно 2 соединительных проводка разных цветов. Красный подсоединяется к «+», чёрный к «-».

Контакты к литий-ионной батарее паять не рекомендуется, поэтому поставим в корпусе клеммы и зафиксируем их с помощью термоклея.
Следующая задача — разместить модуль увеличения напряжения и плату зарядки для аккумулятора. Для этого делаем отверстия для USB-входа и USB-выхода 5 В 1 А, тумблера и проводков к солнечной панели.
Резистор (сопротивление 47 Ом) впаиваем к USB-выходу, с оборотной стороны модуля, увеличивающего напряжения. Это имеет смысл для зарядки IPhone. Резистор решит проблему с тем самым управляющим сигналом, который запускает процесс зарядки.
Чтобы панели было удобно переносить, можно осуществить прикрепление контактов панели с помощью 2 маленьких контактов типа «мама-папа». Как вариант, можно соединить основной корпус и панельки с помощью липучек.
Ставим диод между 1 контактом панели и платой заряда энергонакопителя. Диод стоит ставить стрелкой в сторону платы заряда. Это предотвратит разряжение накопительной батареи через солнечную панель.

ВАЖНО. Диод ставится в направлении ОТ солнечной панели ДО платы заряда.. На сколько зарядов хватит такого Повер банка? Всё зависит от ёмкости вашего аккумулятора и ёмкости гаджета

Помните, что разряжать литиевые накопителей ниже 2,7 В крайне нежелательно

На сколько зарядов хватит такого Повер банка? Всё зависит от ёмкости вашего аккумулятора и ёмкости гаджета. Помните, что разряжать литиевые накопителей ниже 2,7 В крайне нежелательно.

https://youtube.com/watch?v=G94tbhmDv58

Что касается заряда самого устройства. В нашем случае мы использовали солнечные панели с общей ёмкостью в 160 mAh, а ёмкость аккумулятора — 2600 mAh. Следовательно, при условии прямых лучей батарея зарядится за 16,3 часа. При обычных условиях — около 20–25 часов. Но пусть эти числа вас не пугают. Через миниUSB зарядится за 2–3 часа. Скорей всего, солнечной панелью вы будете пользоваться в условиях путешествий, походов, дальних поездок.

Мощность зарядного генератора

Согласно ISO 8854 генераторы проверяют при температуре окружающей среды 23± 5 С, напряжении 13,5 Вольт и частоте вращения 6000 об/мин. Номинальным током генератора считается ток, который прогретый генератор дает при этих значениях напряжения, частоты вращения и температуры.

Стандартизованная процедура проверки не ставит свой целью определить, как долго генератор проработает на полной мощности, поэтому ни один изготовитель генераторов эти данные в спецификации не указывает.

Токоскоростные характеристики генератора в холодном и горячем состояниях

Некоторые производители предоставляют токоскоростную характеристику генератора как холодном, так и в горячем состоянии (при 90 С). Но эти данные также не дают представления о том сколько проработает генератор под постоянной нагрузкой. Они лишь характеризуют падение напряжения в обмотках статора увеличивающиеся из-за нагрева меди. Ток отдаваемый горячим генератором может быть ниже чем у холодного примерно на 20-25%.

Мощность зарядного генератора выбирают исходя из емкости и типа используемых аккумуляторов. Разряженный на 50% аккумулятор безопасно заряжать током в 20 – 50% от емкости. Медленнее всего принимают заряд аккумуляторы с жидким электролитом. Для них зарядный ток не должен превышать 0,15-0,2С (где С — емкость аккумулятора). Для AGM аккумуляторов это значение равно 0,3-0,4С, а для LiFePO4 1С и более. Однако большинство производителей литиевых ячеек рекомендуют также ограничивать зарядный ток величиной 0,3-0,5С.

Схема подключения зарядного конвертера. Чтобы подключить DC-DC устройство зарядки аккумуляторов не нужно разбирать генератор и вмешиваться в существующую электрическую систему автомобиля или катера. Положительные клеммы стартового и сервисного аккумуляторов подключаются соответственно на вход и выход устройства, а отрицательные к минусу зарядного. Температурный датчик и датчик контроля напряжения аккумуляторов подключать не обязательно

К зарядному току аккумуляторов необходимо добавить ток, потребляемый бортовым оборудованием во время работы двигателя (в данном случае имеется в виду оборудование, подключенное к сервисной аккумуляторной батарее — холодильник, инвертор и т.д.). А затем увеличить полученное значение на 20-25%, чтобы не допустить продолжительной работы генератора на максимальной мощности.

Таким образом, если используется батарея AGM аккумуляторов емкостью 300 Ач, то ее безопасно заряжать током 300 x 0,3 = 90 Ампер. Такой ток длительное время может давать генератор номиналом – 90 х 1,2 х 1,2 = 130 А

Номинал генератора в компактном корпусе лучше увеличить до 180 А. Можно модернизировать и менее мощную модель, расположив выпрямительные диоды генератора во внешнем корпусе с собственным охлаждением. Однако это более трудоемкий вариант.

Модели в стандартном или увеличенном корпусах выдерживают длительную работу под нагрузкой, поэтому для них запас по току может быть меньше. Но для обоих типов генераторов ток в цепи необходимо контролировать. Это удобно делать с помощью зарядного DC-DC конвертера. Для рассматриваемого примера подойдет устройство номиналом 120 А с выходным током 100 – 105 А. С шагом 10% ток можно уменьшать

Как своими руками сделать солнечную зарядку для телефона?

Нам пришло немало вопросов о том, как можно сделать солнечную зарядку для телефона своими руками. Это популярный вопрос среди пользователей, поскольку многие в летнее время уезжают на дачу или просто на отдых на природу, где нет бытовой электрической сети. Поэтому остро становится проблема зарядки телефона. Можно собрать несложное устройство, которая будет заряжать смартфон от солнечной панели. Но для его успешной работы потребуется выполнить определённые требования. В этой небольшой заметке мы попытаемся представить решение этой проблемы.

Для начала перечислим, что нам потребуется.

Фотоэлемент;
Контроллер заряда для литиевых аккумуляторов выходом USB;
Давай отрезка проводов длиной 10-15 сантиметров;
Паяльник, канифоль, припой;
Силикон или клей.

Вопросы могут возникнуть фотоэлементу (солнечной панели) и контроллеру заряда. Что касается первого, то лучше брать готовый фотоэлемент с припаянными проводами. Даже если он будет стоить дороже, чем без проводов, лучше взять готовый.

Фотоэлемент на 5 вольт

Теперь по электрическим характеристикам солнечной панели. Некоторые используют солнечные панели от садовых светильников на фотоэлементах. Сразу стоит сказать, что это неудачное решение. Такие панели имеют очень маленькую мощность.

Их размер примерно 7 на 7 сантиметров и они выдают напряжение на выходе до 3,5 вольт. И это на пике своих возможностей в солнечный день. В этом случае придется использовать дополнительную повышающую схему, поскольку аккумулятор телефона должен заряжаться при подаче 5 вольт.

А такая схема - это дополнительные потери.

В результате тока на аккумулятор телефона продается очень маленький и процент зарядки сильно затягивается. Модели напряжением 5 вольт и мощностью 0,8 ватта стоят примерно 350-400 руб. Они способны заряжать телефон током на 150-200 миллиампер. С такими параметрами зарядка также не будет быстрой, но всё же лучше, чем использовать панельки от садовых светильников.

Если возьмёте солнечный фотоэлемент с напряжением на выходе больше 5 вольт, то придётся дополнительно ставить понижающую схему. Поэтому сразу ищите солнечную панель на 5 вольт.

Теперь по контроллеру заряда. В интернете их продаётся множество. На изображении ниже представлен типовой вариант.

Контроллер заряда аккумулятора телефона с USB

На плате есть две контактные площадки для пайки проводов от солнечной панели, а также порт USB для подключения к телефону. Цена вопроса на Алиэкспрессе около 100 рублей. Также есть варианты, как на следующем изображении.

Контроллер заряда для литиевой батареи

У таких контроллеров есть ещё контактные площадки BAT+ и BAT-, к которым подключается литиевая батарея. Это может пригодиться, если вы будете делать полноценный Power Bank. В нашем случае нужно заряжать телефон через интерфейс USB и эта возможность будет лишней.

После того, как комплектующие подобраны, остаются пустяки. Выводы от солнечной панели с соблюдением полярности припаиваются к входным контактным площадкам платы контроллера заряда.

Фотоэлемент устанавливается так, чтобы на него максимально падал солнечный свет. Затем подключается телефон через кабель USB и зарядка пошла. Правда, не стоит ждать быстрой зарядки. С током 150-200 мА зарядка будет довольно продолжительной.

Чтобы сократить время процесса, нужен ток зарядки хотя бы 0,5 ампера, а ещё лучше 1 ампер.

P.S. Есть также вариант зарядки телефона от солнечной панели напрямую без контроллера. В этом случае провода от фотоэлемента с соблюдением полярности подключаются к соответствующим выводам кабеля USB, который будет подключаться к телефону. В этом случае в разрыв минусового провода вставляется диод Шоттки, чтобы не происходило разряда батареи. Признаться честно, не очень элегантный вариант.

Мастерим индикатор напряжения АКБ сами: высокое качество с минимальными затратами

От качества зарядки аккумулятора зависит, насколько успешно пройдет запуск автомобиля. Не многие водители следят за степенью зарядки АКБ. В статье рассматривается такое полезное устройство как индикатор заряда автомобильного аккумулятора: как устроен, работает, дается инструкция и видео, как его самостоятельно изготовить.

На современных автомобилях с бортовым компьютером водитель имеет возможность получить информацию об уровне зарядки аккумуляторной батареи. Старые модели оборудованы аналоговыми вольтметрами, но они не отражают истиной картины состояния аккумулятора. Индикатор напряжения (ИН) аккумулятора — вариант иметь оперативную информацию о напряжении батареи.

Предназначение и устройство

На ИН возложены две функции – показывать, как заряжается АКБ от генератора, и информировать о величине заряда аккумулятора автомобиля. Проще всего собрать такое устройство своими руками.

Схема самодельного устройства простая. Приобретя необходимые детали, легко собрать индикатор своими руками. Таким образом можно сэкономить, так как себестоимость прибора получается низкой (автор видео — AKA KASYAN).

Принцип действия

Индикатор уровня заряда имеет три светодиодные лампочки разных цветов. Обычно это: красный, зеленый и синий. Каждый из цветов имеет свою информативную нагрузку. Красный цвет означает низкую зарядку, которая является критичной. Синий цвет соответствует рабочему режиму. Зеленый цвет говорит о полной заряженности аккумулятора.

Разновидности

ИН могут быть размещены на аккумуляторных батареях в виде гидрометра или в виде отдельных устройств с информационным дисплеем. Встроенные ИН обычно размещают на необслуживаемых АКБ. Они оснащаются поплавковым индикатором (гидрометром). Он имеет простую конструкцию.

Конструкция встроенного ИН

Выпускаются заводские ИН:

DC-12 В. Устройство представляет собой конструктор. С его помощью можно контролировать заряженность АКБ и работоспособность реле-регулятора.
Для тех, у кого машина оборудована вторым аккумулятором, полезным устройством будет панель с индикатором от TMC. Это панель из алюминия с размещенным на ней вольтметром и переключателем с одной батареи на другую.
ИН Signature Gold Style и Faria Euro Black Style – определяют уровень заряда аккумулятора. Но их стоимость слишком высокая, поэтому на них небольшой спрос.

Руководство по изготовлению устройства в домашних условиях

Самым простым и дешевым вариантом является ИН, изготовленный своими руками. Его назначение – контролировать, как работает АКБ при значении напряжения в бортовой сети в пределах 6-14В.

Чтобы прибор не работал постоянно, его следует подключать через замок зажигания. В этом случае он будет работать, когда вставлен ключ.

Для схемы понадобятся следующие детали:

печатная плата;
резисторы: 2 сопротивлением 1 кОМ, 1 сопротивлением 2 кОм и 3 сопротивлением 220 Ом;
транзисторы: ВС547 — 1 и ВС557 — 1;
стабилитроны: один на 9,1 В, один на 10 В;
светодиодные лампочки (RGB): красный, синий, зеленый.

У светодиодов с помощью тестера нужно определить и проверить выводы, чтобы они соответствовали цвету. Собирается прибор согласно схеме.

Схема самодельного прибора

Компоненты примеряют на плату и вырезают ее соответствующих размеров. Желательно компоновать комплектующие так, чтобы они занимали поменьше места.

Светодиоды лучше припаивать к проводам, а не на плату, чтобы индикаторы удобнее было размещать на приборной панели.

По изготовленному устройству нельзя определить конкретные значения напряжения батареи, можно лишь ориентироваться в каких пределах оно находится:

красный горит, если напряжение от 6 до 11 В;
синий соответствует напряжению от 11 до 13 В;
зеленый означает полную зарядку, то есть напряжение превышает 13 В.

Индикатор напряжения аккумулятора можно устанавливать в любом месте салона. Удобнее всего размещать его в нижней части рулевой колонки: светодиоды будут хорошо видны, и не будут мешать управлению.

Кроме того, прибор легко будет подключить к замку зажигания. После установки водитель сможет всегда знать, насколько заряжена батарея его автомобиля и заряжать свой аккумулятор в случае необходимости.

Цена вопроса

Если покупать готовый индикатор зарядки АКБ, то возможны варианты, представленные ниже:

1. DC-12 В (цена от 3000 руб.) 2. Панель с ИН (цена от 1500 руб.) 3. Euro Black Style (цена от 4000 руб.) Загрузка …

Видео «Самодельный индикатор уровня заряда АКБ»

На видео демонстрируется, как изготовить индикатор заряда аккумулятора своими руками (автор ролика — Паяльник TV).

Была ли эта статья полезна? Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Как сделать солнечное зарядное устройство для смартфона своими руками

28 августа 2019

К сожалению, выбор смартфонов c солнечной подзарядкой пока значительно ограничен. Мировые производители не слишком спешат переводить устройства на экологически чистые энергоисточники.

Однако это обстоятельство не исключает возможности самостоятельного использования альтернативных источников энергии. Так, заряжать от солнца можно практически любой мобильный гаджет.

Нужно лишь обзавестись соответствующим устройством, собрав его самостоятельно из недорогих доступных комплектующих, которые можно заказать из Китая в интернете.

Сделать зарядку телефона от солнечной батареи своими руками не слишком сложно. Необходимые элементы стоят сравнительно недорого, их легко заказать на «Алиэкспресс». Выбирать фотоэлемент логично из этих вариантов:

Thesolar;
YucoSolar;
ANBES.

Весь проект обойдется примерно в 10 долларов с учетом стоимости самой батареи, которая стоит не дороже 5 долларов. Купив необходимые компоненты, останется лишь собрать солнечную USB-зарядку для мобильника. Провести сборку грамотно и качественно поможет наша инструкция.

Компоненты для зарядки

Чтобы сделать солнечную батарею для телефона, вам понадобятся следующие компоненты:

солнечная батарейка не менее чем на 5 В,
высоковольтный диод 1N4007,
монтажная и макетная платы,
усилитель мощности 5 В,
аккумулятор 3.7V 18650,
защитная плата TP4056,
фиксатор аккумулятора,
двухклеммные PCB,
паяльник и припой,
провода.

Также необходимы расходные материалы: изолента, трубки-термоусадки, двухсторонняя лента, припой, корпус для будущей зарядки.

Как работает защитная плата

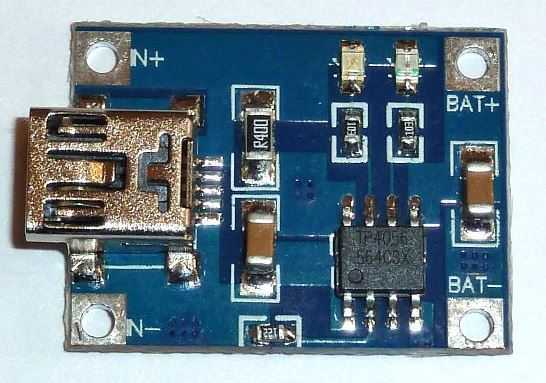

На плате TP4056 размещено два светодиода: красного и синего цветов. Первый включается в процессе подзарядки аккумулятора, второй — по ее полном окончании. Также предусмотрен разъем мини-USB для подзарядки батареи. Припаять устройство для зарядки можно в места, отмеченные на плате BAT+ и BAT-. Входящее напряжение в процессе подпитки батареи должно быть в диапазоне от 4,5 до 5,5 В.

Вы можете приобрести плату TP4056 в одном из двух вариантов. Первый — с защитным блоком, второй — без модуля защиты. Ток зарядки обеих плат — 1А.

Для пайки плат рекомендуется использовать монтажную плату, так как они сильно нагреваются. Печатную плату следует приподнять, изготовив специальные ножки из жесткого провода. Предпочтительнее брать медный. Если медного провода не оказалось, то вместо него вполне можно использовать штыревые разъемы.

Как сделать солнечную зарядку для телефона: схема

Подключение фотоэлемента — клеммное IN+ и IN- платы TP4056. Диод для защиты обратного напряжения фиксируется к плюсу. После чего BAT+ и BAT- соединяются с + ve и -ve выводами батареи.

В схему включается пятивольтный усилитель. Отрицательный конец ve соединяется с отрицательным IN усилителя, положительный ve также присоединяется к плюсовому IN. Между ними добавляется переключатель SPDT.

Фотоэлементы соединены с входным модулем зарядки, выход которого подключается к литий-ионному аккумулятору 18560. Пятивольтный усилитель также питает аккумуляторную батарею, преобразует постоянный ток 3,7 В в 5 В.

Как правило, напряжение зарядки находится близко к отметке 4,2 В. Вход усилителя может колебаться в довольно широком диапазоне значений: от 0,9 В до 5,0 В. Таким образом, входное напряжение получается порядка 3,7 В при разряженной батарее и 4,2 В в процессе ее подзарядки. Сигнал выхода усилителя до оставшейся части сформированной электроцепи поддерживает напряжение на уровне 5 В.

Добротная и удобная солнечная зарядка для телефона своими руками готова! Пользуйтесь с удовольствием.

Способ 2. Фонарь путь осветит, телефон «накормит»

У вас есть фонарик? Сейчас вы узнаете, как преобразовать фонарь, чтобы он не только путь-дорогу освещал, а ещё помогал оставаться на связи.

Зарядное устройство из фонаря

Нам необходимо:

Фонарь с накопителем на 3,7 В
Преобразователь напряжения со встроенным USB-выходом
Контроллер энергозаряда.

Разбираем фонарик.
Резистор с подпаянным светодиодом необходимо убрать. Это даёт возможность сменить один из режимов свечения на другой режим — зарядку.
На то место, где ранее находилась вилочка с целью зарядки фонарика, ставим преобразователь с выходом.
К контроллеру заряда батареи припаиваем «+» и «-» от батареи. Уже после этого к контактам OUT+/OUT- предоставленного контроллера подпаиваем преобразователь 5 V.

ВАЖНО. Перед этим необходимо высвободить один контакт переключателя и подпаять к нему преобразователь.

Проверяем работоспособность. Если нужно — перепаиваем.
Крепим преобразователь и контроллер. Готово!

Вот такой модерн фонаря даст двойное преимущество в походе. И свет есть, и не страшно остаться без связи в любой момент.

Тут главное, всё сделать правильно, фонарик у вас точно найдётся, а дальше — дело техники.

Не заряжает кабель. Что делать

Этот кабель реально можно резать. Поэтому у него съёмный коннектор

Но для зарядника нам нужен ещё и нормальный провод. Обычно все советуют кабели в тканой или металлической оплётке. Но мне они не нравятся. Ткань со временем начинает лохматиться, а на металле образуются заусенцы, которые царапают и мебель, и само устройство, и иногда даже одежду. Поэтому для себя я выбрал вот такой кабель.

Конвекторы можно менять по своему усмотрению

Он называется «кабель с регулируемой длиной», а его суть состоит в том, что вы можете отрезать от него столько, сколько вам нужно. Но мне он понравился в первую очередь тем, что, если вдруг в процессе использования внутри кабеля образуются заломы, препятствующие прохождению тока, я смогу просто отрезать повреждённый фрагмент.

Стоит такая штука недорого – от 100 до 250 рублей в зависимости от коннектора: USB-C – дешевле, Lightning – дороже. Но в любом случае это довольно доступно. Поэтому можно закупиться про запас партией таких кабелей и не знать горя всю жизнь. Главное – помните, что резать кабель можно только тогда, когда он отключён от сети.

Что собой представляет обратноходовой преобразователь

По сути, данное устройство является повышающим DC/DC преобразователем, но с одним существенным отличием.

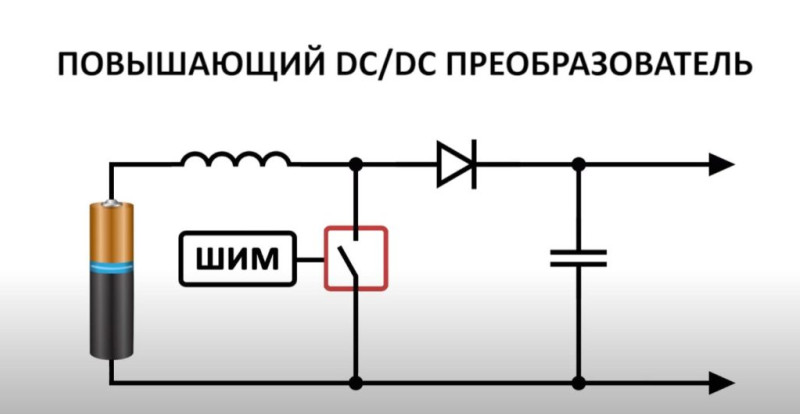

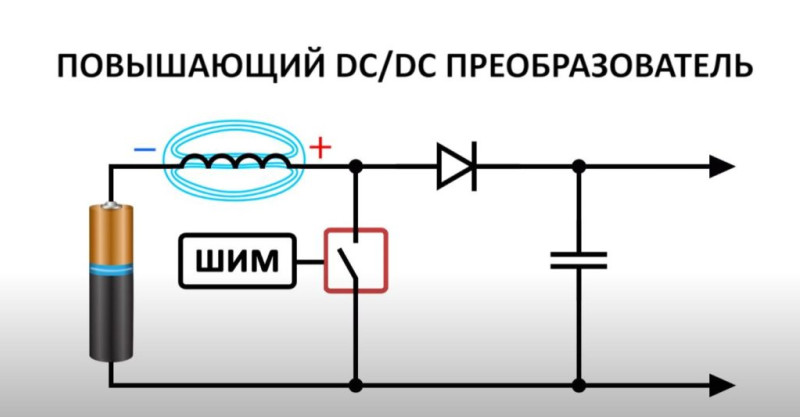

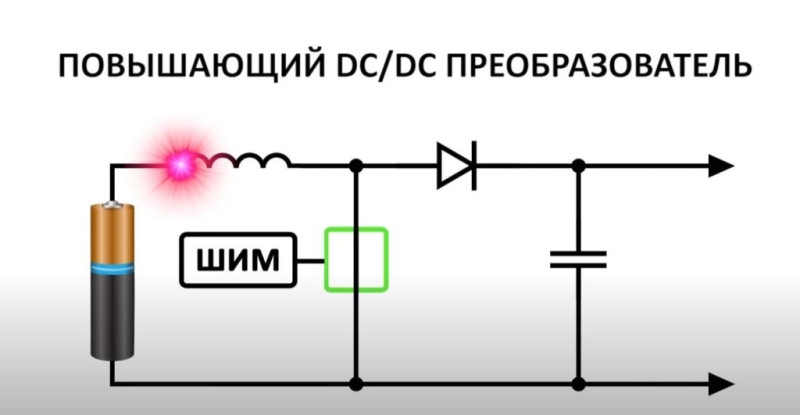

Для начала давайте разберем на схематическом примере, как работает стандартный повышающий DC/DC преобразователь.

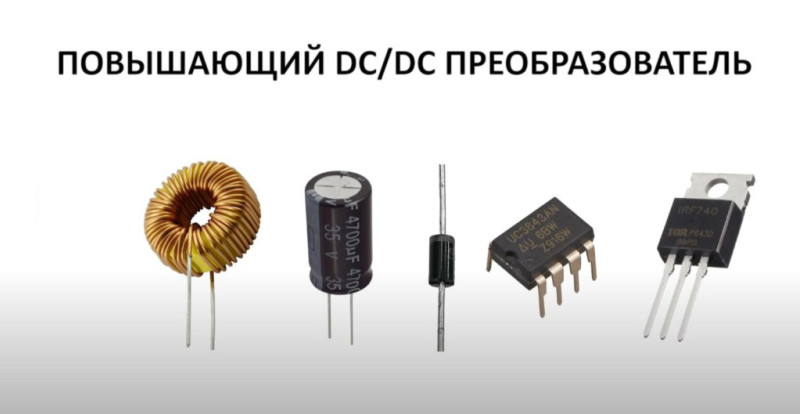

В работе устройства задействовано пять основных элементов:

дроссель;
конденсатор;
диод;
ШИМ-контроллер;
транзистор.

Для работы всех вышеперечисленных элементов дополнительно потребуется источник питания. Давайте изобразим все элементы схематично. Транзистор изобразим в виде кнопки, чтобы было понятно, когда он закрыт и открыт.

В момент, когда транзистор находится в открытом положении (при подключении устройства к источнику питания), через дроссель и транзистор по идее должен протекать ток. Но этого не происходит до тех пор, пока дроссель сопротивляется прохождению тока.

Когда дроссель сформирует магнитное поле, то перестанет сопротивляться протеканию тока. Однако в этот самый момент срабатывает ШИМ-контроллер и закрывает транзистор, чтобы предотвратить короткое замыкание.

После закрытия транзистора дроссель пытается сбросить накопленное магнитное поле в виде электричества. По сути, дроссель сам становится источником тока. На его контактах возникает напряжение. Такое явление называется самоиндукцией.

С помощью ШИМ-контроллера можно не только регулировать величину магнитного поля, но также можно менять напряжение, которое идет к конденсатору и нагрузке.

Обратноходовой преобразователь отличается от повышающего DC/DC преобразователя тем, что в нем установлен не стандартный дроссель, а специальный — многообмоточный.

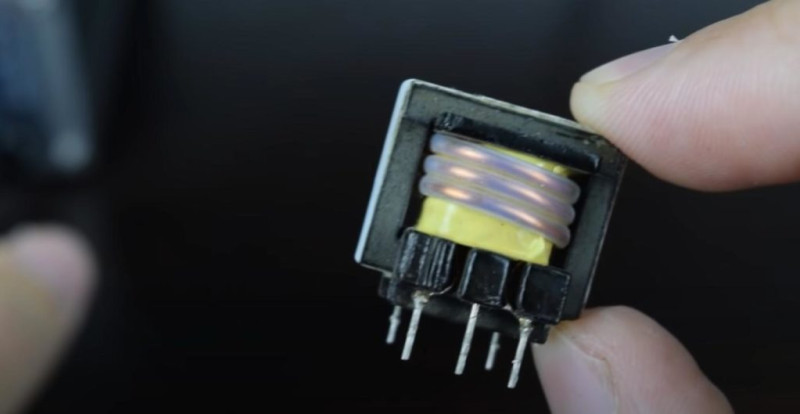

Хоть такой дроссель и выполняет функцию трансформатором, обычно его трансформатором не принято называть.

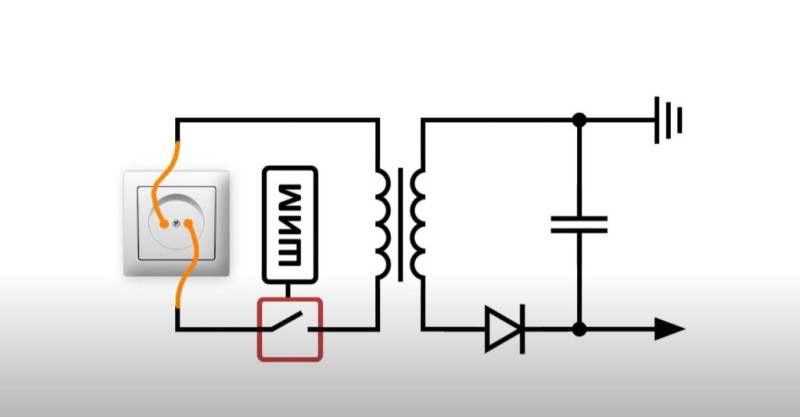

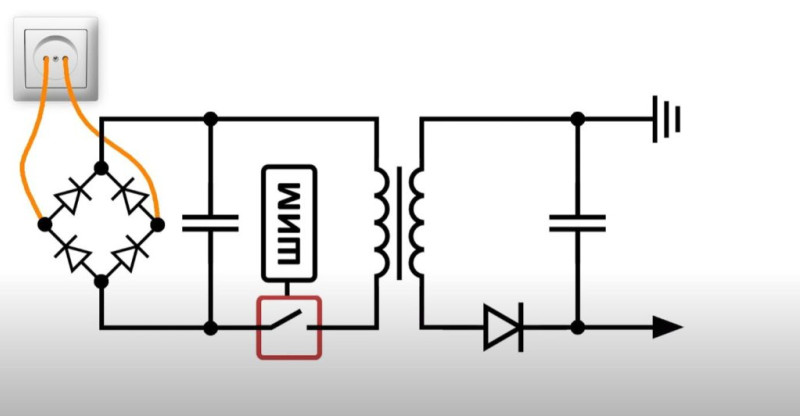

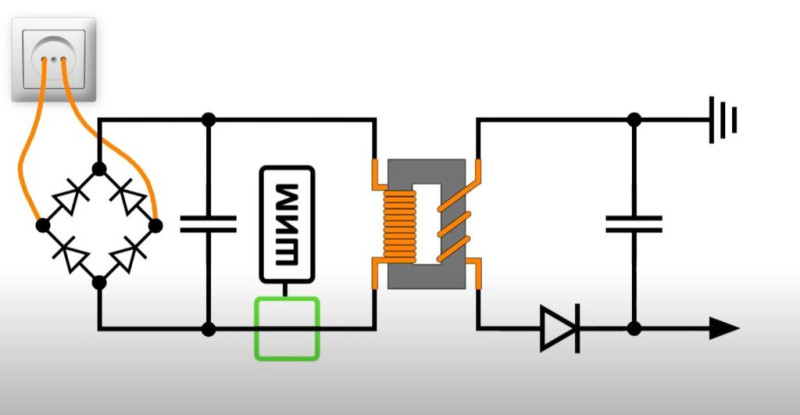

Схема обратноходового преобразователя, который применяется в зарядных устройствах для телефонов, выглядит следующим образом.

Как вы могли заметить, источником питания в данном случае является уже сетевое напряжение в розетке.

Также стоит отметить, что в схеме обратноходового преобразователя добавляются еще два элемента — это диодный мост и транзистор, которые выпрямляют и сглаживают сетевое напряжение, поступающее из розетки.

Работает устройство следующим образом:

при открытом транзисторе первая обмотка многообмоточного дросселя накапливает магнитное поле;
когда транзистор закрывается, вторая обмотка дросселя сбрасывает магнитное поле в виде электричества на конденсатор и затем на нагрузку.

Обратите внимание: более низкое напряжение на выходе достигается за счет того, что на вторичной обмотке дросселя намотано меньшее количество витков, чем на первичной. В данном случае дроссель работает по принципу трансформатора.

Какой зарядник лучше для телефона

Вот так выглядит зарядник вживую

Начнём с банального, с адаптера питания. Несмотря на то что современные смартфоны поголовно поддерживают быструю зарядку, только считанное количество способно заряжаться на мощностях свыше 20 Вт. Абсолютное большинство используют базовый стандарт быстрой зарядки, которая позволяет им восполнить энергию аккумулятора примерно за 40-60 минут.

Я взял в дополнение к заряднику ещё и кабель — чисто про запас

Поэтому я считаю, что нет смысла переплачивать за более мощное ЗУ. Куда лучше купить что-то максимально простое, но надёжное. Для меня это 20-ваттный зарядник от Ugreen, который я купил на распродаже всего за 380 рублей. Это почти вдвое дешевле его обычной цены – уж поверьте мне, я давно на него поглядывал, но всё жалел выкладывать 700 рублей.

Вот основные преимущества этого зарядника:
