Экономка из лампы накаливания

Световые характеристики источников

Для сравнения параметров различных светильников нам потребуется оперировать фотометрическими терминами и сравнительными параметрами:

• телесным углом;
• световым потоком;
• создаваемой освещенностью;
• спектральной чувствительностью;
• цветовой температурой;
• световой отдачей.

Фотометрические термины

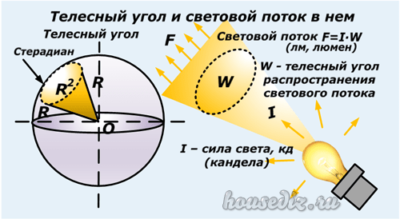

Телесный угол и световой поток

Базовой фотометрической величиной, характеризующей перенос энергии света источника в единицу времени по определенному направлению считается сила света. Ее измеряют в канделах.

Телесный угол ограничивает часть пространства от источника, измеряется в стерадианах. Световой поток определяется силой света в границах телесного угла, измеряется люменами.

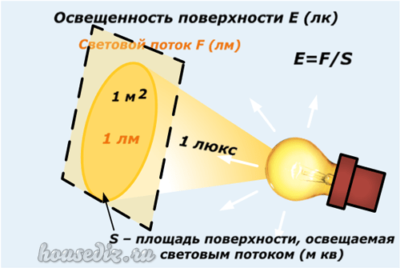

Освещенность

Световой поток от источника света попадает на встречную поверхность, освещает ее площадь. Его действие оценивается освещенностью, измеряемую в люменах.

Для сведения: обычная лампочка накаливания мощностью 25 ватт вырабатывает световой поток около 200 лм. А дальше идет такое соответствие: 40 — 500, 60 — 850, 75 — 1200, 100 — 1700.

Сравнительные параметры

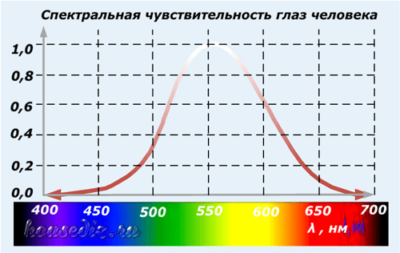

Спектральная чувствительность

Наши глаза по-разному воспринимают длину волны света. Оптимальный спектр находится на границе желтого и зеленого цветов с длиной порядка 350 нм.

Эту особенность учитывают все производители осветительных приборов.

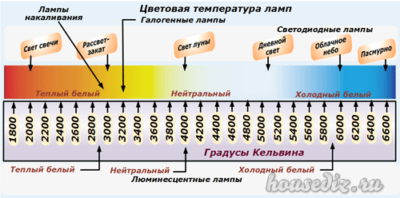

Цветовая температура

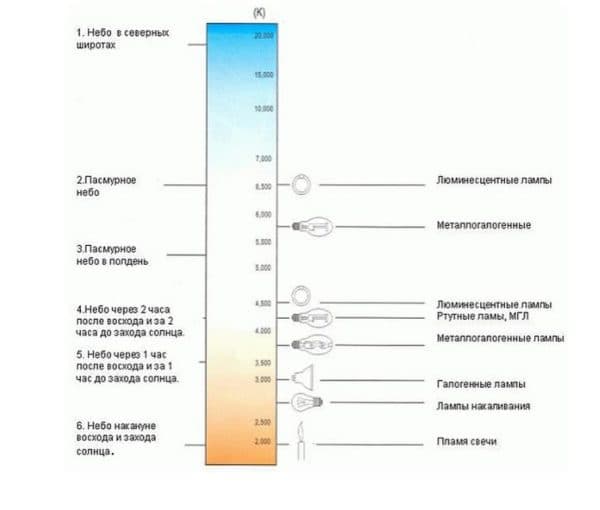

Градация цветов, которыми обладает осветительная лампа приводится на шкале градусов Кельвина.

С учетом спектральной чувствительности на ней видно, что лампочка накаливания создает теплый белый цвет, благоприятный для человека. Галогенные источники немного светлее, но близки к ней по расположению.

Энергосберегающие люминесцентные и светодиодные источники могут создаваться с более расширенными возможностями освещения при на шкале цветовой температуры.

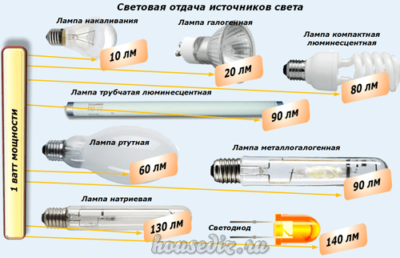

Световая отдача

Этим параметром оценивают световой поток источника, на который затрачивается один ватт мощности.

Световая отдача наглядно показывает, что самые большие потери электроэнергии создает лампа накаливания, а чуть меньше — галогенная.

Высокой эффективностью отмечается работа энергосберегающей люминесцентной лампы. Самое максимальное использование мощности обеспечивает светодиод.

Освежив в памяти перечисленное фотометрические критерии переходим к сравнительной оценке экономических показателей разных моделей источников света.

Разбираем лампу

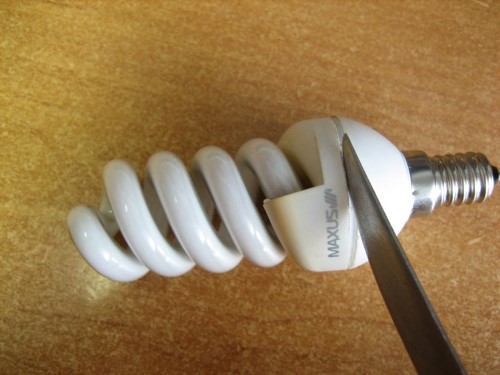

Итак, берём нерабочую лампочку, находим место стыка стеклянной колбы с пластиковым корпусом. Аккуратно поддеваем половинки отвёрткой, постепенно продвигаясь по «пояску». Обычно эти два элемента соединены пластиковыми защёлками, и если вы собираетесь ещё как-нибудь использовать обе составляющие, не прикладывайте больших усилий — кусок пластика может легко отколоться, и герметичность корпуса лампочки будет нарушена.

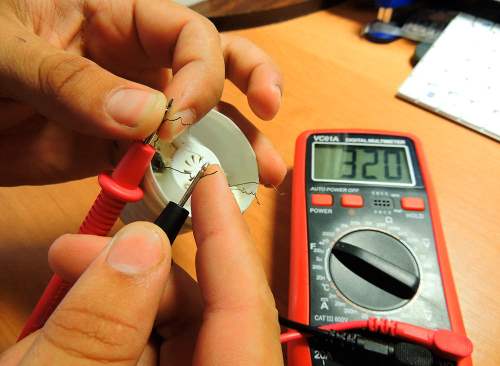

Вскрыв корпус, осторожно рассоедините контакты, идущие от балласта к нитям накала в колбе, т.к. они блокируют полноценный доступ к плате

Часто они просто примотаны к штырькам, и если Вы не планируете больше использовать вышедшую из строя колбу, можете смело отрезать соединительные проводки. В результате перед вами должна предстать примерно такая схема.

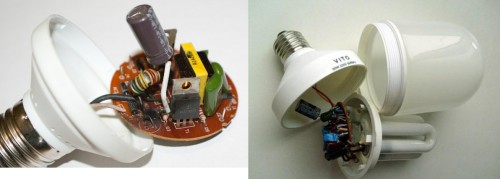

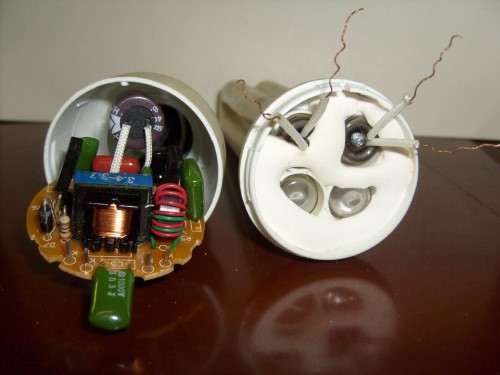

Разборка лампы

Понятно, что конструкции ламп от разных производителей могут отличаться «начинкой». Но общая схема и базовые составляющие элементы имеют много общего.
Затем нужно скрупулёзно осмотреть каждую деталь на предмет вздутий, пробоев, убедитесь в надёжности пайки все элементов. Если какая-то из деталей перегорела, это будет сразу видно по характерной копоти на плате. В случаях, когда видимых дефектов не обнаружено, но при этом лампа является нерабочей, воспользуйтесь тестером и «прозвоните» все элементы цепи.
Как показывает практика, чаще всего страдают резисторы, конденсаторы, динисторы из-за больших перепадов напряжения, которые с незавидной регулярностью возникают в отечественных сетях. Кроме того частые щёлканья выключателем крайне негативно сказываются на продолжительности работы люминесцентных лампочек.Поэтому чтобы максимально надолго продлить им время эксплуатации, старайтесь как можно реже включать их и выключать. Сэкономленные на электроэнергии копейки в итоге выльются в сотни рублей на замену раньше времени выгоревшей лампочки.

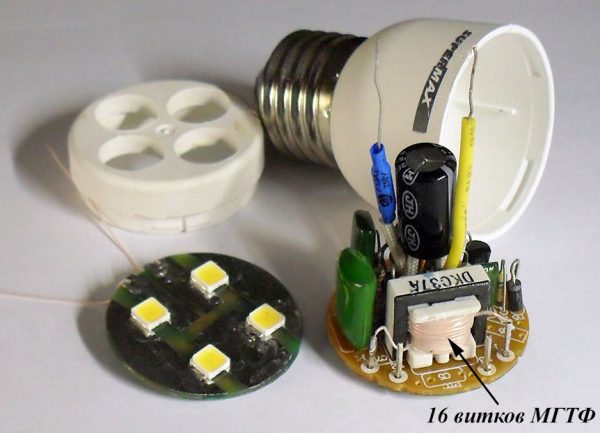

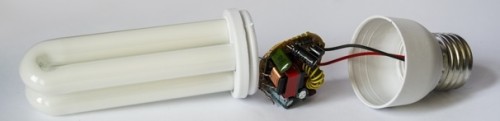

Разобранные лампы

Если в результате первичного осмотра вы выявили подпалины на плате, вздутие деталей, попробуйте заменить вышедшие из строя блоки, взяв их у других нерабочих лампочек-доноров. После установки деталей ещё раз «прозвоните» тестером все составляющие платы.По большому счёту из балласта нерабочей люминесцентной лампочки можно изготовить импульсный блок питания мощностью, соответствующей исходной мощности лампы. Как правило, маломощные блоки питания, не требуют существенных доработок. А вот над блоками большей мощности, конечно, придётся попотеть.
Для этого нужно будет немного расширить возможности родного дросселя, снабдив его дополнительной обмоткой. Вы можете регулировать мощность создаваемого блока питания, увеличивая число вторичных витков на дросселе. Хотите узнать, как это следует делать?

Строение изделия

Обычные виды ламп накала состоят из стандартных элементов. Их размеры могут отличаться (самыми большими являются промышленные типы), но в целом они абсолютно одинаковые. Основные составные части конструкции:

• Колба.
• Цоколь. Он состоит из корпуса, на котором установлен изолятор и контакт.
• Вакуум или смесь газов.
• Нить накала.
• Предохранитель.
• Ножка.
• Электроды. Через них подаётся электричество на нить.
• Крючки. Предназначены для поддержания элемента накаливания.

Чаще всего предохранитель делают из феррита и никеля. Он располагается в разрыве на каком-либо из выводов тока. Обычно его размещают в ножке. Делается это из-за того, что во время обрыва сети возникает электрическая дуга. Она расплавляет проводник, который попадает на стекло. В этом случае лампа может взорваться.

Колба и цоколь

Стеклянный сосуд необходим, чтобы защитить нить накаливания от воздействия кислорода, что приведёт к её разрушению. Размеры колбы выбираются исходя из скорости оседания вещества, из которого выполнен проводник.

Наиболее распространённым цоколем является модель Томаса Эдисона. Е10 — это самый маленький резьбовой контакт, который сейчас применяется. Например, он может использоваться в ёлочных гирляндах, а также в небольших фонариках.

Цоколь Е14 называют миньоном. Зачастую его используют в небольших осветительных приборах по типу бра. Также эта модель применяется в современных люстрах. Даже светодиодные лампы используют этот тип контакта.

Под этот патрон изготавливается множество видов ламп:

• грушевидная;
• каплевидная;
• зеркальная;
• шарообразная;
• свечеобразная.

Газовая среда и нить накала

Раньше все осветительные изделия были вакуумными. Сейчас это решение используют только для маломощных ламп. Более мощные источники света наполняют инертным газом. Он напрямую влияет на количество излучаемого тепла.

Вам это будет интересно Особенности делителя напряжения

В галогеновые изделия закачивают галогены. Вещество, покрывающие всю спираль накала, при нагреве постепенно испаряется. Оно вступает в реакцию с галогенами, расположенными внутри колбы. После этого начинают появляться соединения, которые снова разлагаются, что влечёт за собой возвращение вещества на нить. Это позволяет значительно увеличить температуру спирали, чтобы повысить КПД и длительность эксплуатации. Также газы позволяют сделать стеклянные ёмкости не такими большими.

Нить накала выполняется в разной форме. Предпочтение отдают исходя из специфики лампочки. Чаще всего используют проводник с круглым сечением или спираль. Очень редко применяют ленточные нити.

Современные лампы функционирует благодаря вольфраму или сплаву из осмия и вольфрама. Иногда используют биспирали и триспирали. Это возможно только благодаря повторному закручиванию. Наибольший коэффициент полезного действия наблюдается у последнего типа, потому что триспираль позволяет снизить количество теплового излучения.

За и против

Безусловно, лампы имеют сильные и слабые стороны.

• Экономичность. Производители заявляют о 80 %-й экономии электроэнергии. В пользу экономичности этих лампочек говорит их мощность, которая в 4–5 раз меньше, чем у обычной лампы накаливания, т. е. потребление электроэнергии будет в 4–5 раз ниже. А если учесть, что известные производители указывают длительность работы такой лампочки от 10 000 до 15 000 часов, то ее высокая стоимость, по сравнению с лампой накаливания, полностью окупается. За время работы одной «экономки» вам придется поменять 10–15 обычных лампочек. Класс энергоэффективности – А.
• Качество света. Этот показатель тоже значительно изменился в современных лампочках. Если раньше это были лампы только холодного дневного света, то сейчас их выпускают трех видов. Белый холодный свет подходит для производственных и офисных помещений, а белый теплый свет и дневной свет предназначены для жилых помещений. Люминофор высокого качества (triband phosphor powder) обеспечивает качественную передачу цветов, тем самым оберегая ваши глаза от чрезмерного напряжения.
• Мерцание. Самые неприятные воспоминания о старых люминесцентных лампочках связаны именно с мерцанием, а современные лампы практически лишены этого недостатка. На упаковке энергосберегающей лампочки вы можете увидеть значок, изображающий глаз, и надпись «комфортный свет без мерцания». Но у дешевых приборов через год-два снижается интенсивность свечения и может появляться мерцание. Перепады напряжения тоже могут вызвать мерцание. Не рекомендуется также использовать лампочки с реостатами: от этого срок их службы уменьшается. Производители обычно предупреждают о том, чтобы не использовали энергосберегающие лампочки со светорегуляторами, электронными выключателями, таймерами и сенсорами освещения.
• Влагоустойчивость. Люминесцентные приборы лучше не использовать в помещениях с высокой влажностью, слабое место – соединение колбы с патроном. Укорачивается срок службы. Не допускается прямое попадание влаги на корпус лампы.
• Морозостойкость. У люминесцентных лампочек низкая морозостойкость: обычно минимум, при котором они могут работать, – это от -10° C до -20 C°. Последний показатель выдерживают только лампы некоторых фирм. Поэтому для использования на улице в условиях с холодным климатом они не подходят.
• Быстрый пуск и тёплый старт. Лампочки с быстрым пуском, т. е. включением, загораются почти мгновенно. Теплый старт на упаковке обозначают еще как плавный старт, т. е. лампа загорается и постепенно набирает максимальную яркость, что является более комфортным для восприятия. Но лампочка с таким стартом не подойдет для помещений, где свет включается ненадолго.

Как выбрать лампы

Выбирая, нужно учесть следующее:

• световая температура и цвет свечения. Для офисных помещений целесообразно покупать изделия с холодными оттенками и температурой до 6500 К. Если это детская комната, рекомендуется приобретать лампы с естественными оттенками до 4200 К;
• мощность. Для определения мощность ЛН делится на 5. Например, если ЛН имеет мощность 100 В, энергосберегающая будет 20 В. Но такие расчеты верны не для всех типов устройств;
• форма. Следует учитывать дизайн комнаты или светильника;
• срок эксплуатации. Светодиодные лампы наиболее долговечны;
• гарантия. Максимальный срок гарантии до 3 лет на LED-изделия.

Видео по теме: Какие энергосберегающие лампы действительно помогают экономить

https://www.youtube.com/watch?v=1VeRhdsT3Bg

Как устроена и принцип работы энергосберегающей лампы

Устроена энергосберегающая лампа просто: колба, балласт, цоколь. Цоколь имеет такую же структуру, что и обычная лампочка.

Чтобы произошло свечение, одних слоев и паров недостаточно. Оно происходит благодаря балласту. Он и есть своего рода пускатель. Находится он между колбой и цоколем. Также электронный его вид убирает мерцание света, что часто наблюдается в длинных лампочках дневного света. При перепадах напряжения, балласт удерживает номинальный уровень мощности, подогревает электроды. От его качества зависит срок службы самой ЭСЛ.

Принцип работы энергосберегающей лампы заключается в ее розжиге. Розжиг лампочки происходит при подключении к питанию, при этом вызывается разряд среди электродов, далее ток направляется через пары ртути и газ, при этом электроны сталкиваются с атомами ртути.

Почти все излучение — это ультрафиолет (98%), нашим зрением он не воспринимается. То, что проходит через наш глаз это свет, который получается благодаря слоям люминофора. От его же состава и зависит оттенок освещения помещения.

Рекомендуем посмотреть видео-обзор:

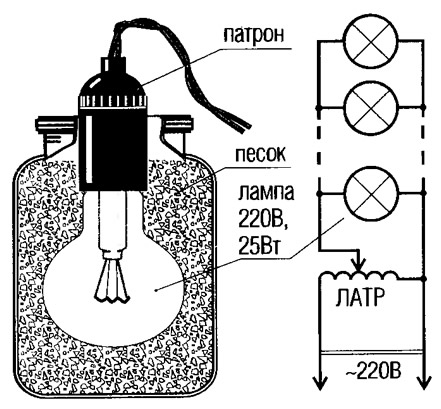

Сколько света и тепла дает лампочка

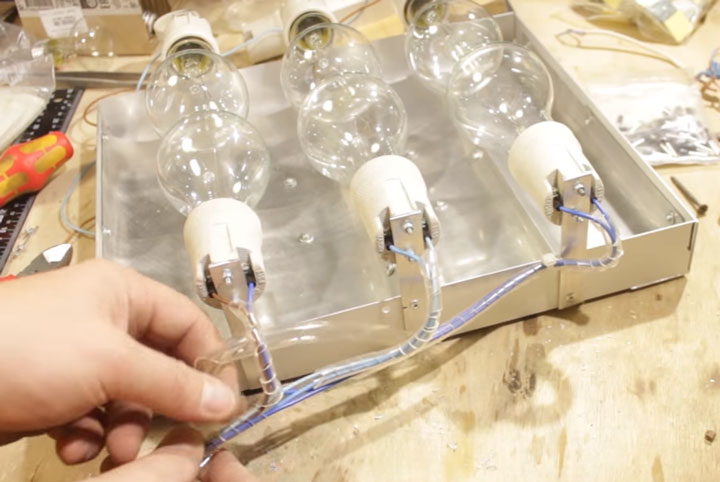

Поэтому рассмотрим еще одну более рабочую и долговечную конструкцию, собранную на основе простых ламп накаливания.

Обычная лампочка с нитью накала, это самый доступный источник не только света, но и тепла. Из всего ее спектра излучения мы видим только малую часть.

Все остальное прячется от нас в инфракрасной области.

Как эффективный источник света с ее КПД в 3%, лампочка никуда не годится.

А вот если ее рассматривать с точки зрения тепла, то тут КПД уже приближается к 100%.

Как поднять КПД по свету? Например, можно повысить напряжение.

Однако одновременно с этим, резко упадет ее срок жизни. Она у вас проживет буквально несколько часов.

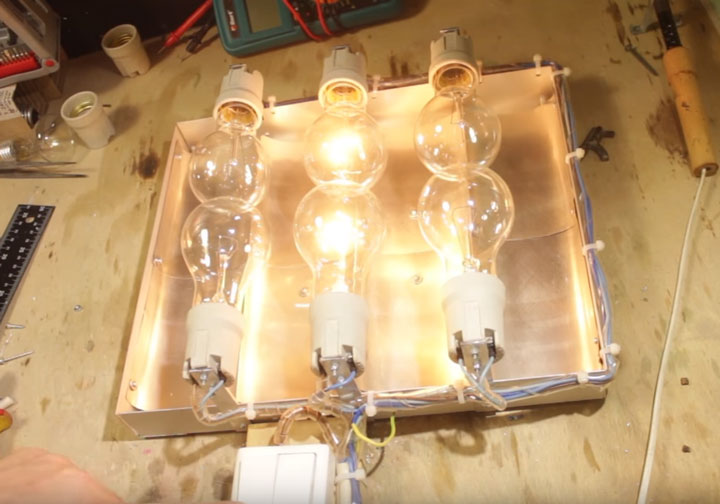

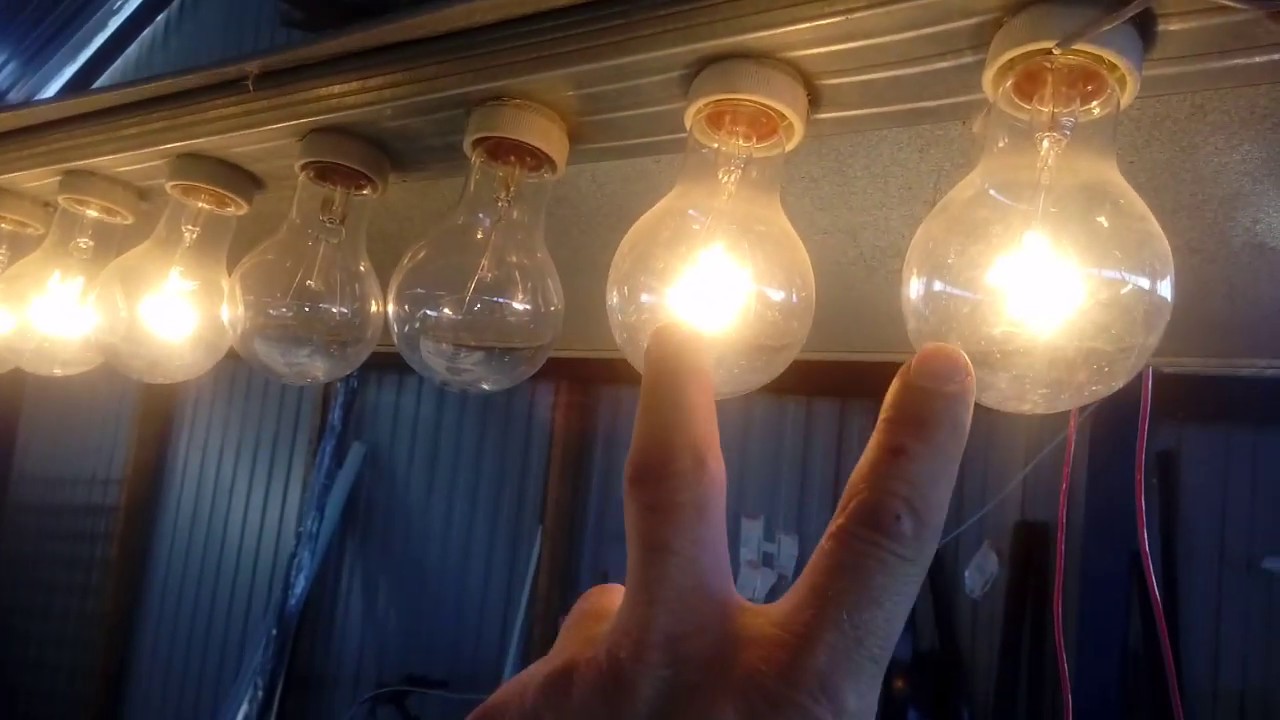

А вот если проделать все наоборот, то есть понизить U=220В в два раза, это резко снизит светоотдачу в пять раз. Но при этом почти вся полезная энергия будет уходить в ИК спектр.

Он конечно не увеличится, и общий его уровень упадет от первоначальных значений. Однако уровень видимого спектра упадет еще больше. Тут весь смысл и заключается в том, чтобы ваша сборка в первую очередь грела, а не светила.

Самый главный и жирный плюс от этого — увеличение срока жизни лампы почти до 1млн. часов (более ста лет).

То есть, один раз купили, и можете пользоваться до конца своей жизни! Каким же образом без всяких регулирующих аппаратов, наподобие ЛАТР, в домашних условиях снизить напряжение?

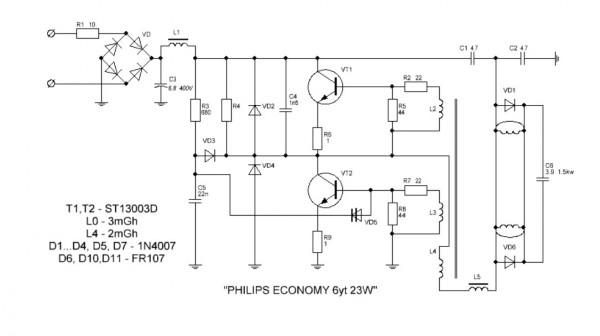

Составляющие схемы

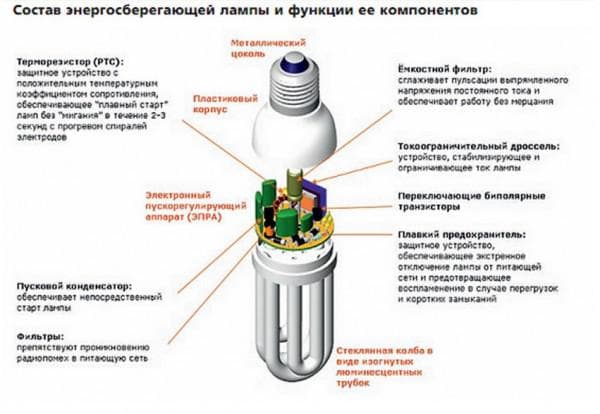

Энергосберегающие лампы, создающие внутри помещения атмосферу дневного света, работают благодаря следующему строению. Помимо цоколя и колбы присутствует корпус, под которым скрывается электронная схема энергосберегающей лампы, она называется ЭПРА – электронный пускорегулирующий аппарат. На сегодняшний день он является наиболее надежным элементом для люминесцентных ламп, от его качества напрямую зависит ее долговечность. Подробная анатомия с описанием функций каждого элемента такова:

• пусковой конденсатор – обеспечивает непосредственный старт лампы;
• фильтры – поглощают радио- и прочие помехи, проникающие в схему вместе с электрическим током (предназначены для снижения мерцания и прочих сбоев в постоянной работе);
• емкостный фильтр – отдельный фильтр, которые нейтрализует и сглаживает остаточные пульсации от выпрямления переменного тока (предназначен для устранения мерцания и обеспечения подачи в схему более стабильного тока, что значительно продлевает эксплуатационный срок лампы);
• токоограничивающий дроссель – защищает электронную схему от чрезмерного тока, поддерживая его силу на постоянном уровне;
• биполярные транзисторы;
• плавковый предохранитель – предотвращает выход из строя и воспламенение электронной схемы при резком повышении напряжения в сети 220 В.

Обратите внимание! Устройство энергосберегающих ламп аналогично, что на 15 Вт, что на 100 – 105 Вт и более. Промышленный 150-ваттный светильник имеет устойчивые к перепаду напряжения элементы, там может стоять более энергоэффективный пусковой механизм, компенсирующий большую мощность ЭСЛ

Отличия люминесцентных ЭСЛ от ламп накаливания

• У люминесцентных свечение люминофора значительно превосходит накал спирали вольфрама, поэтому при аналогичной мощности экономки будут светить гораздо ярче.
• Почему лампы накаливания так греются? Их КПД очень малое, более 90% электроэнергии уходят на разогрев и поддержание накала вольфрамовой нити.
• За счет возможности регулирования состава люминофора выбирают цвет свечения наиболее комфортный для человеческого глаза.
• Из-за используемых веществ люминесцентные модели превосходят по сроку службы лампы накаливания почти в 20 раз.
• Минимальная теплоотдача в экономках позволяет устанавливать их в компактные настольные светильники, декоративную подсветку и торшеры, для таких целей подойдут лампочки на 11 Вт, а также мощные на 20, 24 и 25 Вт. Их подключают даже от зарядного устройства или аккумулятора.
• Максимальная яркость в лампах накаливания и светодиодных вариантах достигается сразу, а в экономках разогрев паров ртути может занять от 1 до 3 минут.
• На морозе интенсивность свечения люминофора снижается почти в 2 раза.
• Люминесцентные лампы не приспособлены к работе в помещениях, где часто пользуются выключателем, это грозит выходом из строя пускового конденсатора, и лампа может сгореть.
• ЭСЛ не работают в схеме с диммерами, при падении напряжения они выключаются.

Обзор плюсов и минусов

В соотношении светодиодных ламп и ламп накаливания, светодиодные лампочки очень экономичны и с длительным сроком эксплуатации.

Учитывая сроки службы, проводится анализ, что за период эксплуатации одной светодиодной лампочки потребуется 50 ламп накаливания (расчеты по среднему значению).

Но диодные конструкции тоже имеют свои отрицательные стороны: высокая цена, но быстрая окупаемость.

Диодный вариант освещения имеет более широкий ряд цветового освещения, в то время как ЛН всего один.

Диодный прибор не требует обслуживания, но к концу срока службы возможно снижение эффективности, что вызвано мутнением кристалла.

Вольфрамовый источник сильно нагреваются в процессе работы, на это уходит половина затраченной энергии, что приводит к низкому коэффициенту полезного действия. КПД диодных источников гораздо выше, так как нагрев у них минимальный.

Освещение используется в темное время. Глаза человека к этому времени устают и требуют спокойного на них воздействия. Поэтому освещение должно быть теплым. Этот пункт полностью выполняет ЛН, так как СЛ в основном излучает белые оттенки, причем в световом потоке наблюдается присутствие синего оттенка, который негативно влияет на зрение (особенно детское). Такого плана освещение лучше применять в офисах, производствах.

Среди СЛ встречаются подделки, характеризующиеся плохим качеством сборки. Также они негативно влияют на зрение мерцанием.

Рекомендуем посмотреть видео:

Самостоятельное изготовление блока питания

ИБП можно изготовить своими руками. Для этого понадобятся небольшие изменения в перемычке электронного дросселя. Далее выполняется подключение к импульсному трансформатору и выпрямителю. Отдельные элементы схемы удаляются ввиду их ненужности.

Если блок питания не слишком высокомощный (до 20 Вт), трансформатор устанавливать необязательно. Хватит нескольких витков проводника, намотанных на магнитопровод, расположенный на балласте лампочки. Однако осуществить эту операцию можно только при наличии достаточного места под обмотку. Для нее подходит, к примеру, проводник типа МГТФ с фторопластовым изоляционным слоем.

Провода обычно нужно не так много, поскольку практически весь просвет магнитопровода отдается изоляции. Именно этот фактор ограничивает мощность таких блоков. Для увеличения мощности потребуется трансформатор импульсного типа.

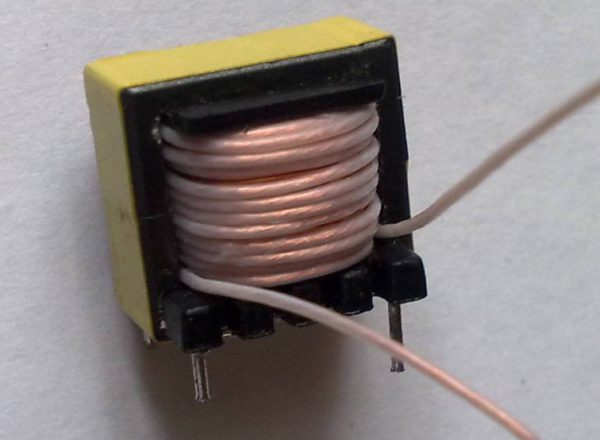

Импульсный трансформатор

Отличительной характеристикой такой разновидности ИИП (импульсного источника питания) считается возможность его подстраивания под характеристики трансформатора. Кроме того, в системе нет цепи обратной связи. Схема подключения такова, что в особенно точных подсчетах параметров трансформатора нет необходимости. Даже если будет допущена грубая ошибка при расчетах, источник бесперебойного питания скорее всего будет функционировать.

Межобмоточный изоляционный слой чаще всего выполнен из бумаги. В некоторых случаях на обмотку нанесена синтетическая пленка. Однако даже в этом случае следует дополнительно обезопаситься и намотать 3-4 слоя специального электрозащитного картона. В крайнем случае используется бумага толщиной от 0,1 миллиметра. Медный провод накладывается только после того, как предусмотрена данная мера безопасности.

Что касается диаметра проводника, он должен быть максимально возможным. Количество витков во вторичной обмотке невелико, поэтому подходящий диаметр обычно выбирают методом проб и ошибок.

Выпрямитель

Чтобы не допустить насыщения магнитопровода в источнике бесперебойного питания, используют исключительно двухполупериодные выходные выпрямители. Для импульсного трансформатора, работающего на уменьшение напряжения, оптимальной считается схема с нулевой отметкой. Однако для нее нужно изготовить две абсолютно симметричные вторичные обмотки.

Для импульсного источника бесперебойного питания не подойдет обычный выпрямитель, функционирующий согласно схеме диодного моста (на кремниевых диодах). Дело в том, что на каждые 100 Вт транспортируемой мощности потери составят не менее 32 Вт. Если же изготавливать выпрямитель из мощных импульсных диодов, затраты будут велики.

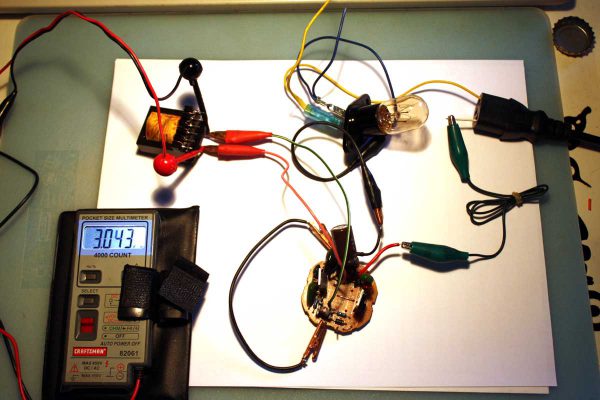

Наладка источника бесперебойного питания

Когда собран блок питания, остается присоединить его к наибольшей нагрузке, чтобы проверить — не перегреваются ли транзисторы и трансформатор. Температурный максимум для трансформатора — 65 градусов, а для транзисторов — 40 градусов. Если трансформатор чересчур нагревается, нужно взять проводник с большим сечением или же увеличить габаритную мощность магнитопровода.

Перечисленные действия можно выполнить одновременно. Для трансформаторов из дроссельных балансов нарастить сечение проводника вероятнее всего не удастся. В этом случае единственный вариант — сокращение нагрузки.

ИБП высокой мощности

В некоторых случаях стандартной мощности балласта не хватает. В качестве примера приведем такую ситуацию: есть лампа мощностью 24 Вт и необходим ИБП для зарядки с характеристиками 12 B/8 A.

Для реализации схемы понадобится неиспользуемый компьютерный БП. Из блока достаем силовой трансформатор вместе с цепью R4C8. Данная цепочка защищает силовые транзисторы от чрезмерного напряжения. Силовой трансформатор соединяем с электронным балластом. В этой ситуации трансформатор заменяет дроссель. Ниже изображена схема сборки источника бесперебойного питания, основанная на лампочке-экономке.

Из практики известно, что данная разновидность блоков дает возможность получать до 45 Вт мощности. Нагревание транзисторов находится в рамках нормы, не превышая 50 градусов. Чтобы полностью исключить перегревание, рекомендуется вмонтировать в транзисторные базы трансформатор с большим сечением сердечника. Транзисторы ставят непосредственно на радиатор.

Основные технические параметры

Энергосберегающие лампы состоят из цоколя, колбы и пускового устройства. Колбы ламп наполняются парами ртути или инертного газа аргона. Белое вещество на стекле колбы является люминофором. Он же используется и в люминесцентных видах ламп.

Принцип работы таких ламп основывается на подаче высокого напряжения в колбу с парами. Напряжение повышается посредством установленного пускового устройства внутри пластиковой оболочки лампы.

Высокое напряжение обуславливает непрерывное движение электронов. Эти электроны сталкиваются с атомами ртути и способствуют появлению ультрафиолетового свечения внутри колбы. Ультрафиолет проходит через люминофор и вызывает свечение, которое воспринимается человеческим зрением.

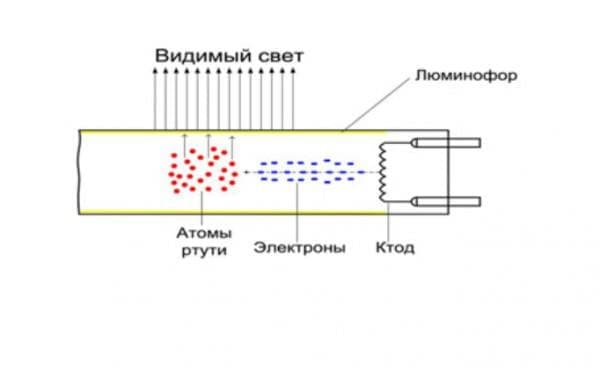

Устройство энергосберегающей лампочки

Принцип образования видимого света в лампочках энергосберегающего типа

К основным техническим параметрам “экономок” относятся:

• мощность;
• цветовая температура;
• светоотдача;
• виды цоколей.

Мощность

Это важный показатель при выборе энергосберегающей лампы для освещения комнаты. “Экономки”, при потреблении малой мощности, способны выделять световой поток на 80% выше, чем у ламп-накаливания. Лампу накаливания 60 Вт можно заменить энергосберегающей, с мощностью 10 Вт.

Ниже представлена таблица соотношения мощностей ламп накаливания и “экономок” с количеством люмен, которые они производят.

Сравнение мощностей ламп с испускаемым ими световым потоком

Мощность “экономки”, Вт	Мощность лампы накаливания, Вт	Световой поток, Lm
5	25	220
8	40	420
12	60	720
20	100	1360
30	150	1900
45	225	2600
65	325	3590
85	425	4875
105	525	5985
120	600	7125

Из таблицы видно, насколько можно сэкономить на электроэнергии, если пользоваться энергосберегающими элементами.

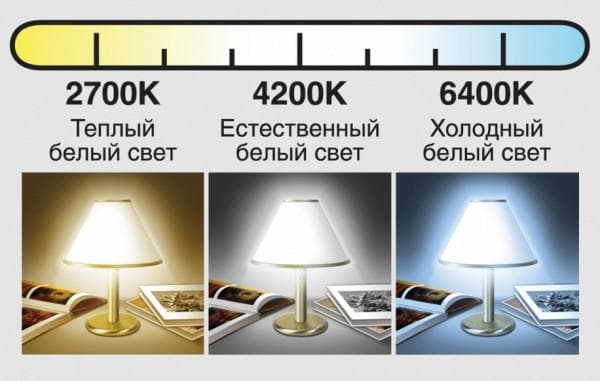

Цветовая температура

Как упоминалось выше, энергосберегающие лампы могут выделять три разных вида свечения, зависящего от температуры излучения:

1. Теплое излучение имеет температуру свечения 2700 градусов по Кельвину. Теплый свет подходит для помещений, где нет необходимости зрительного напряжения. Лучше всего подойдет для спальни и кухни.
2. Дневной свет – 4200К. Будет отличным решением для освещения детских комнат и гостиных. Это свечение более близко к естественному свету.
3. Холодный – 6400 градусов по Кельвину. Для офисных помещений, где требуется длительное зрительное напряжение, подойдут лампы с излучением холодного света.

Визуализация характеристики “цветовая температура”

Сравнение яркости и цвета светового потока, излучаемого лампами разного типа

Светоотдача

Светоотдача – это способность распространения светового потока, измеряемая в люменах Lm, и напрямую зависящая от мощности лампы. Чем мощнее энергосберегающая лампа, тем быстрее и интенсивнее двигаются электроны внутри колбы, взаимодействуя с атомами. Таблица, характеризующая количество светового потока от мощности, представлена выше.

Практически на всех упаковках указывается мощность и световой поток лампы, который она излучает.

Что такое световой поток? Рекомендуем Вам более подробно ознакомиться с данным понятием.

Виды цоколей

Для того чтобы не было необходимости заменять патроны многих светильников и люстр, “экономки” производятся с типами стандартного цоколя Е27. Цифра 27 обозначает диаметр цоколя в мм.

Существует также и маленький цоколь, маркируемый как Е14, предназначенный для маленьких патронов светильников или торшеров.
Производители не забыли и об прожекторных патронах, в которые необходимо вкручивать лампы с цоколем Е40.

Энергосберегающие лампы охарактеризовали себя с положительной стороны и стали очень популярными. Наряду с отрицательными свойствами, они все-таки имеют больше положительных.

Уже после первого месяца эксплуатации будет заметна экономия потребленной электроэнергии. Остается только синхронизировать утилизацию энергосберегающих ламп с производством, и экономия финансов в семье будет гарантирована.

Энергосберегающие лампочки плюсы и минусы

Перед тем как полностью поменять освещение в своем доме на энергосберегающие лампы, специалисты рекомендуют подробно рассмотреть преимущесва и недостатки данного устройства. В первую очередь, рассмотрим положительные моменты изделий такого типа:

Потребление небольшого количества электрической энергии происходит благодаря тому, что в наличии есть высокая световая отдача. По этому показателю самые обычные лампочки не настолько хороши и их показатель ниже практически вполовину. Примерно 85% всей потребляемой обычной лампочкой энергии уходит только на то, чтобы можно было накопить тепло, которое затем постепенно начинает переходить в проволоку из вольфрама. Если говорить об «экономках», то в них электрическая энергия сразу же перерабатывается в свет, ведь нет необходимости накапливать тепло.

• Если говорить и дальше о том, какие имеет достоинства энергосберегающая лампа, то нельзя не сказать о невероятно длительном сроке эксплуатации изделий такого типа. Если верить статистике, то средним показателем по времени, которое может светить лампочка даже без незначительного перерыва — это от шести до пятнадцати часов. В устройстве энергосберегающих устройств нет специальной нити накала, которая может достаточно быстро перегореть. В связи с этим срок эксплуатации экономки гораздо длительнее, чем у самой простой лампы накаливания.
• Изделия подобного типа позволяют покупателям самостоятельно контролировать уровень свечения изделий, что, несомненно, является огромным преимуществом.
• Самые качественные лампочки-экономки, даже те, которые имеют невероятно высокий уровень мощности, ни при каких условиях не перегреваются. Это отличная новость и позволяет использовать экономки даже в светильниках небольшого размера, где есть детали, которые могут деформироваться под влиянием высокой температуры. Если рассматривать самые обычные лампы накаливания, то они могут за считанные минуты расплавить пластиковые детали светильника или даже провода, что может спровоцировать возгорание.
• Энергосберегающие лампы позволяют распределить свет по всей комнате. Если говорить о лампах накаливания, то с помощью вольфрамовой нити свет может излучаться исключительно в одном направлении. Благодаря тому, что экономка светится полностью, то свет распространяется в совершенно всех направлениях. Специалисты неоднократно уже доказывали то, что подобный эффект способен в несколько раз понизить нагрузку на глаза человека и они не так быстро утомляются.

Конечно, в данной ситуации нельзя не обойтись и без некоторых минусов, которые очень важно учитывать во время покупки изделий такого типа. К недостаткам экономок можно отнести следующее:

Срок эксплуатации изделия будет полностью зависеть от того, какой будет выбран режим пользователем лампы. Не стоит устанавливать подобные изделия в тех комнатах, где свет очень часто включается и выключается.
Недостатком также в некоторой степени можно считать и достаточно высокую стоимость экономок, цена которой может колебаться от 75 и до 350 рублей.
Стоит отметить, что такие вид изделия достаточно медленно разогреваются, а поэтому моментально осветить все помещение вряд ли удастся

Как правило, процесс повышения яркости может длиться до двух минут.
Иногда можно встретить такие ситуации, когда лампы энергосберегающие могут мерцать при выключенном свете, что достаточно сильно раздражает глаза человека.
Следует учесть, что такой вид лампы содержит в себе ртуть, и если она разобьется нужно предпринять необходимые меры.
Перед покупкой изделий очень важно учитывать тот факт, что лампочки могут излучать ультрафиолетовые лучи. Они невероятно опасные для жизни человека и крайне отрицательно влияют на состояние кожи, особенно если она относится к чувствительному типу

Если будет переизбыток лучей ультрафиолета, то это может даже спровоцировать разного рода кожные заболевания. Специалисты доказали, что самой идеальной мощностью лампы для тех людей, которые имеют проблемы с кожей считается 21 Ватт или даже немного ниже.

Эконом лампочки — все за и против обзорное видео

Своевременное ознакомление с плюсами и минусами энергосберегающих ламп играют очень большую роль во время покупки изделий подобного типа. Нужно помнить о том, что они нуждаются в специальной утилизации, ведь могут навредить окружающей среде. Конечно, не смотря на то, что экономки обладают огромным количеством преимуществ, не стоит забывать и об отрицательных моментах, которых, к сожалению, также немало.

Ремонт энергосберегающих ламп своими руками

Для визуальной диагностики лампы нужно раскрыть корпус. Аккуратно, тонкую и плоскую отвертку просовывают в паз на соединении двух частей корпуса, поворачивая ее раздвигают две половинки корпуса. Таким образом отверткой проходят по кругу зазора, пока половинки корпуса не разделятся.

Разделив две части корпуса, осторожно снимают скрученные провода нитей накала со штырей платы. Поддев отверткой снизу штыря спираль легко снимается, далее отсоединяют корпус с колбой

Для того чтобы отсоединить плату балласта, нужно отпаять два конца провода с платы. Один провод соединен с резистором в изоляционной термоусадке.

Разборка энергосберегающей лампы

Это и есть предохранитель. Его проверяют на сопротивление, оно должно быть несколько ом. Если предохранитель целый, тогда неисправность ищут дальше, если нет меняют его на резистор 8-10 Ом.  Далее прозванивают нити накала, которые должны иметь сопротивление 10:15 Ом. При исправных накалах собирают лампу в обратном порядке. Включаем и радуемся, эконом лампа работает. Если предохранитель и накал целые, неисправности ищут на плате питания.

Две части энергосберегающей лампы

Внимательно осматривают плату на предмет обрыва дорожек, вспучивания корпуса конденсаторов, черного нагара на деталях. Возможно оплавление трансформатора и дросселя. Если неисправность легкая, тогда попробуйте ее исправить. Когда неисправность не найдена — прозванивайте тестероми диоды, двусторонний стабилизатор, транзистор. Как прозванивать?

Возьмите другую такую же исправную плату и прозванивая ее элементы сравните с элементами неисправной платы. Запомните — у транзисторов, диодов, стабилитронов, микросхем и конденсаторов соседние ножки прозванивают одной полярностью (тестер в режиме измерения сопротивления 1-10 ком), а затем меняет щупы тестера на обратную и далее прозванивают вывода элементов с другой полярностью.

Прозвонка нитей накала лампы

Если не нашли неисправность не расстраивайтесь, из вашей кучи не рабочих экономок найдите рабочую плату по внешнему виду и ставьте взамен неисправной.

Таблица мощности ЭСЛ

Потребителей часто интересует вопрос, КЛЛ какой мощности соответствуют лампочкам накаливания. Таблица ниже дает ответ о соответствии мощностей светильников разных типов.

накаливания

30 Вт

35 Вт

40 Вт

45 Вт

50 Вт

55 Вт

60 Вт

65 Вт

75 Вт

80 Вт

90 Вт

100 Вт

115 Вт

120 Вт

130 Вт

180 Вт

275 Вт

энергосберегающие (люминесцентные)

6 Вт

7 Вт

8 Вт

9 Вт

10 Вт

11 Вт

12 Вт

13 Вт

15 Вт

16 Вт

18 Вт

20 Вт

23 Вт

24 Вт

26 Вт

36 Вт

55 Вт

Светодиодные

4 Вт

5 Вт

6 Вт

7 Вт

8 Вт

9 Вт

10 Вт

11 Вт

12 Вт

13 Вт

15 Вт

16 Вт

18 Вт

20 Вт

23 Вт

Согласно этой таблице эквивалентности, ЭСЛ номинальной мощностью 11 W соответствует лампе накаливания 55 W, 15 W – 75 W, 20 W – 100 W.

Такие устройства вполне могут заменить лампы накаливания, эквивалентная мощность которых определяется в соотношении 1:5.
