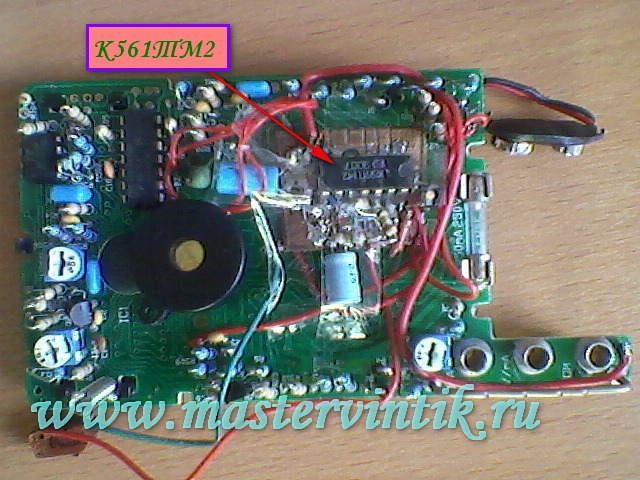

Доработка цифрового мультиметра D831

Содержание

Неполадки в круговом переключателе

Ремонт потребуется, если возникли неисправности, связанные с пропаданием контакта в круговом галетном переключателе. Это проявляется не только в том, что не включается мультиметр, но и в невозможности получить нормальное соединение без сильного нажатия на галетник. Объясняется это тем, что в дешёвых китайских мультиметрах контактные дорожки редко покрываются качественной смазкой, что приводит к их быстрому окислению.

При эксплуатации в пыльных условиях, например, они через какое-то время загрязняются и теряют контакт с переключающей планкой. Для ремонта этого узла мультиметра достаточно удалить из его корпуса печатную плату и протереть контактные дорожки ваткой, смоченной в спирте. Затем на них следует нанести тонкий слой качественного технического вазелина.

В заключении отметим, что при обнаружении или замыканий контактов в мультиметре следует устранить эти недоработки, воспользовавшись низковольтным паяльником с хорошо отточенным жалом. В случае отсутствия полной уверенности в причине поломки прибора следует обратиться к специалисту по ремонту измерительной техники.

Источник

Как использовать устройство при измерении постоянного напряжения?

Надо понимать, как грамотно измерить постоянное напряжение. Первым делом необходимо выбрать предел измерения, а также род измеряемого напряжения. Для того, чтобы измерить постоянное напряжение, мультиметр обладает целым диапазоном значений, которые можно установить при помощи специального переключателя пределов.

Для установки лимитов измерения нужно приблизительно определить значение, которое хочется измерить. В этом случае необходимо действовать в соответствии с конкретной обстановкой. Если, например, производится измерение напряжения элементов питания, то нужно искать надписи на элементах. А если производится измерение напряжения в разнообразных электрических схемах, то человек наверняка знает, как пользоваться мултиметром, потому что новички в этом вопросе обычно не лазят туда.

Предположим, что необходимо произвести измерение постоянного напряжения на аккумуляторе от определенного электронного устройства. Нужно изучить надписи на аккумуляторе. Там обычно находится информация о напряжении. После этого требуется установить предел измерения, который будет больше найденного значения, однако не намного. Желательно, чтобы он был близок к данному значению, что позволит произвести более точные измерения.

Затем надо подключить мультиметр к клеммам аккумулятора. Щуп черного цвета подключается к гнезду COM мультиметра, а другой – к минусу источника напряжения, который измеряется. Красный щуп надо подключить к плюс источника напряжения и к гнезду VOmA.

После этого нужно просто снять с ЖК-индикатора значение постоянного напряжения.

Если нет информации относительно примерной величины измеряемого напряжения, то лучше всего начать измерение с установки максимального предела. Для нашей модели устройства это будет 600 вольт, после чего можно последовательно приближаться к лимиту, который окажется самым близким к измеряемому значению.

Приставка ВЧ детектор к мультиметру

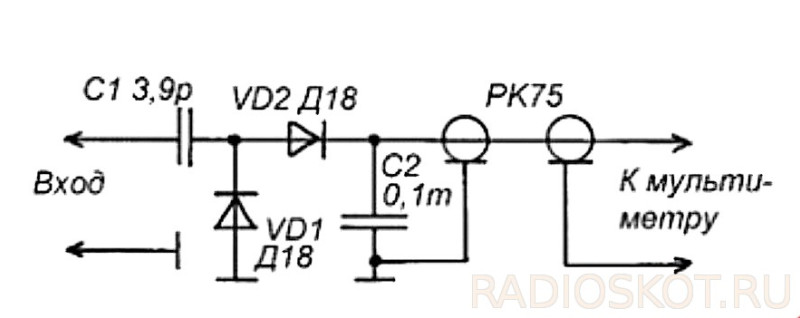

Простейшая схема приставки к цифровому мультиметру для измерения переменного тока ВЧ. Подходит для замера мощности усилителя звука или радиопередатчика. Мультиметр нужно дополнить несложной выносной измерительной головкой, содержащей высокочастотный детектор на германиевых диодах. Эта схема выпрямляет и фильтрует переменное напряжение сигнала, превращая его в легко измеряемую постоянку.

Входная емкость ВЧ-головки менее 3 пФ, что позволяет её подключать прямо к контуру каскада. Можно использовать высокочастотные советские диоды Д9, ГД507 или Д18. ВЧ-головка собрана в экранированном корпусе, на котором расположены клеммы для подключения щупа или проводников к измеряемой схеме. Связь с тестером должна быть при помощи экранированного ТВ кабеля.

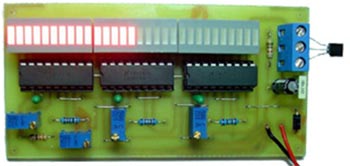

Электронный термометр на LM35 и LM3914

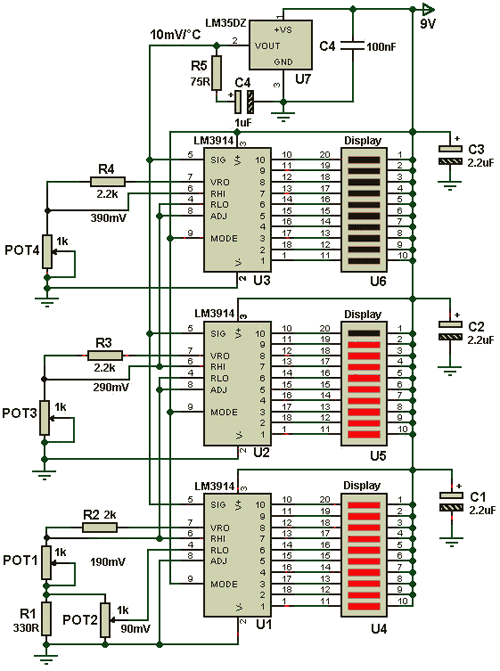

Как будет показано на схеме ниже, датчик температуры на наш электронный термометр — LM35DZ. Бывают разные виды LM35 IC, поскольку он дешевый и легкодоступный, мы использовали LM35DZ. Его пределы измерения от 0 ° C до 100 ° C. При изменении температуры на один градус, напряжение на его выходе увеличивается на 10mV. Эта схема измеряет температуру только от +10 ° С до +39 ° C.

2-й вывод датчика подключен к 5-му выводу всех микросхем LM3914. К выводам 2 и 3 подключены танталовые конденсаторы по 2.2 мкФ. В схеме используются резисторы с допуском 1%.

Для правильной работы термометра, значения напряжений должны быть выставлены переменными резисторами на 90мВ, 190мВ, 290мВ и 390мВ. Эта настройка определяет диапазон показания для каждого светодиодного индикатора. Например, первый индикатор от 10°C до 19°C, второй индикатор показывает от 20°C до 29°C и так далее.

9-ти вольтовая (крона) батарея служит питанием для схемы. Схема работает нормально до тех пор, пока напряжение на батареи не будет ниже, чем 4 вольта. Ток потребления зависит от количества светодиодных индикаторов. Каждый светодиод потребляет примерно по 5 мА, для 18 градусов надо, чтобы горели 16 светодиодов и тогда общий ток индикатора будет 80 мА. Схему надо включать только при необходимости, иначе батарея будет быстро садиться. Если использовать 9V AC / DC адаптер, то схема может работать столько, сколько надо. Собранную схему желательно поместить в подходящий корпус, а датчик температуры прикрепить где-нибудь снаружи. Для проверки схемы следует взять ртутный термометр, как показано на изображении. Мы видим, что термометр показывает правильно.

Источник

Уход за прибором

Внимание В случае нарушения установленных производителем правил эксплуатации, применённая в данном приборе защита может ухудшиться. При появлении сбоев или ошибок в работе мультиметра немедленно прекратите его эксплуатацию

Проверка работы и ремонт прибора должны выполняться в специализированных мастерских

При появлении сбоев или ошибок в работе мультиметра немедленно прекратите его эксплуатацию. Проверка работы и ремонт прибора должны выполняться в специализированных мастерских.

Протирайте мультиметр мягкой тканью, не применяйте для чистки абразивы и растворители. Электронная схема мультиметра не нуждается в чистке.

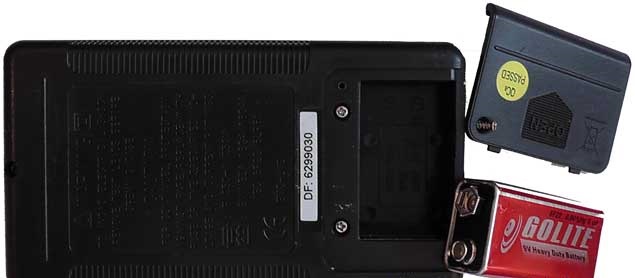

Замена батареи

Если на дисплее появился символ разряженной батареи, необходимо заменить батарею. Для замены батареи отверните винты на задней крышке мультиметра. Снимите заднюю крышку с корпуса мультиметра. Замена батареи и предохранителя производится при выключенном питании и отсоединении щупов от прибора.

Удалите старую батарею и установите новую, соответствующую спецификации: 9 В типа «КРОНА» (NEDA1604, 6F22). Установите на место заднюю крышку корпуса, заверните винты. При установке новой батареи соблюдайте полярность.

Замена предохранителя

Предохранитель выходит из строя только в случае значительной и длительной перегрузки прибора при ошибочном выборе диапазонов измерения.

Для замены предохранителя снимите заднюю крышку с мультиметра, как и при замене батареи и замените предохранитель новым, соответствующим типу 0,5 A/250 В. Закройте корпус.

ВНИМАНИЕ! Для предотвращения возгорания используйте предохранители со значениями тока/напряжения аналогичными значениям тока/напряжения предохранителя, установленного на заводе.

Поломки измеряющего устройства и их ремонт

Простота конструкции и минимальное наличие посторонних элементов, дает цифровым мультиметрам 830 серии высокую надежность. К сожалению, некоторые производители конечных устройств, для экономии, применяют низкокачественную пайку. Используется и компонентная база «ноунейм» производства. По перечисленным причинам, изредка происходят функциональные поломки у мультиметра DT-832, если они конечно не вызваны ошибочными действиями пользователя.

Ремонт электрической части тестера осуществляется по месту обнаружения неисправности, от элементов, непосредственно относящихся к утраченному функционалу. Пример: батарейка питания тестера установлена, но он не реагирует на поворот регулятора, отсутствует отображение информации индикатором. Решение: переключив мультиметр на «прозвон» линии, проверить его срабатывание «на слух», соединив щупы между собой. Если звук есть, значит причина неисправности в окислении контактов между микросхемой и ЖК экраном. Если нет, — проверить линии питания и почистить контактные площадки самого регулятора. Они представлены на плате круговыми дорожками, к которым при работе прилегают проводящие пластинки, размещенные на задней стороне ручки указания режима работы. Все это нужно избавить от скопившихся окислов и жира.

Сами микросхемы, расположенные на плате, выходят из строя редко. Если же ситуация произошла, – ремонт мультиметра в таких случаях своими руками экономически бессмыслен. Особенно когда поврежденный элемент непосредственно нанесен на поверхность платы и минимально защищен сверху от касаний каплей диэлектрической пластмассы.

Характеристики

Наиболее понятными становятся параметры мультиметра, если отобразить их таблицей:

Питание тестера	3 В/9 В две пальчиковые или батарея «крона»
Измеряемая сила постоянного тока	200 мкрА — 200 мА
Сопротивление (Ом)	200–2000 к (2 мОм)
Чувствительность напряжения постоянного тока	200 мВ–1000 В
-/- переменного тока	200–750В

Класс точности устройств 830 серии достаточно скромный и зависит от конкретно измеряемых характеристик:

Точность (±%/±ед.показаний)	Верхнее значение	Градация измерений
Вольтаж постоянного тока
0.25 %/2	200 мВ	100 мВ
0.5 %/2	2000 мВ/2 В	1 мВ
20 В	10 мВ
200 В	100 мВ
1000 В	1 В
Сила постоянного тока
1 %/2	2000 мкА
20 мА
Вольтаж переменного тока
1.2 %/10	200 В	100 мВ
750 В	1 В
Сопротивление
0.8 %/2	200 Ом	0.1 Ом
2000 Ом	1 Ом
20 кОм	10 Ом
200 кОм	100 Ом
1 %/2	2000 кОм (2 мОм)	1 кОм

Назначение

Составное слово мультиметр обозначает своей первой частью «мульти» — много функций, которые выполняет этой прибор, а второй «метр» – измерение электрических величин.

Он позволяет определять:

значение действующего напряжения;
силу протекающего тока;
электрическое сопротивление подключенной цепи;
некоторые другие параметры.

Следует учесть, что прибор может иметь другие названия:

авометр, обозначающее сокращение от ампер, вольт, ом измерение;
или тестер, присвоенное первым аналоговым моделям.

На техническом языке его называют прибор многофункциональный измерительный.

Мультиметры

Соедините щупы последовательно к измеряемому устройству. Поменять ее возможно на какой ни будь другой ОУ. Нужно только иметь ввиду, что цоколёвка у них зеркальная.
При сопротивлении больше 1 МОм для установления постоянного режима необходимо некоторое время. После ремонта мультиметр нужно откалибровать.
При измерении показателей силы тока необходимо: Присоединить черный щуп к гнезду СОМ, красный — к гнезду А максимум мА или входу 20 А максимум — 20 А, 10 секунд. Перед проведением работы схема должна быть обесточена.
При сопротивлении больше 1 МОм для установления постоянного режима необходимо некоторое время. На всякий случай фото расположения контактов.
Вот и я сначала не нашел ничего, но потом решил поискать, вносив не все элементы надписи микросхемы, а только цифры.
На дисплее вместо цифры 1 светятся три цифры. При работе учитывают, что внешнее напряжение или заряженный конденсатор подключать нельзя.
Соедините щупы последовательно к измеряемому устройству. На фото ниже вид со стороны распайки выводов на плате: А на этом фото показана установленная микросхема ICL с противоположной стороны: Чтобы экран крышки мультиметра при закрывании корпуса не перемкнул выводы микросхемы, на него, напротив микросхемы, наклеить изоляционный материал.

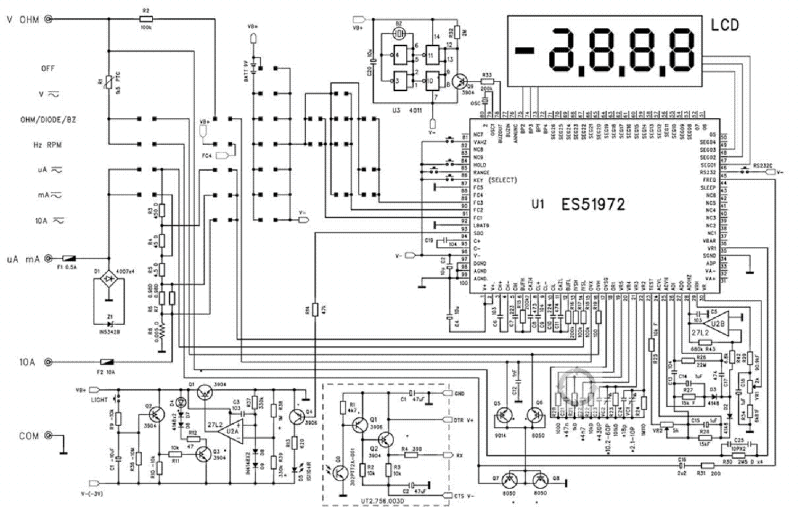

Ремонт мультиметра DT9208A

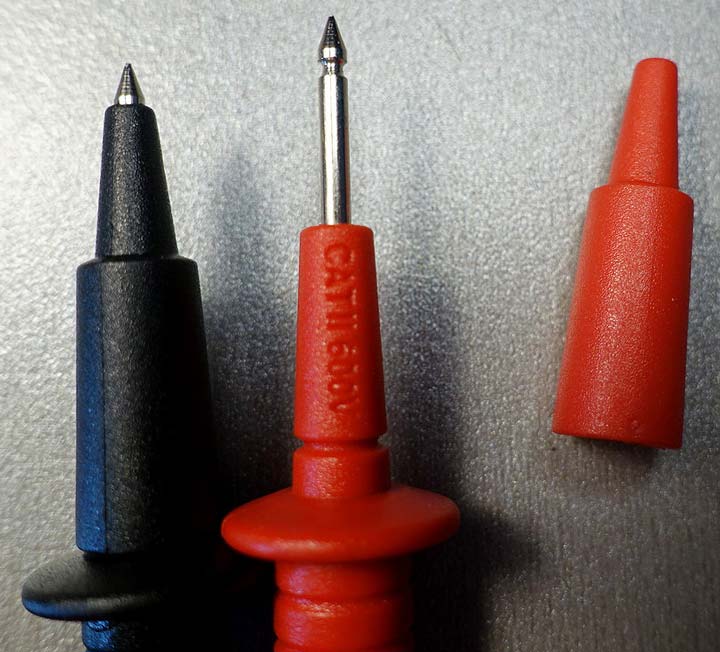

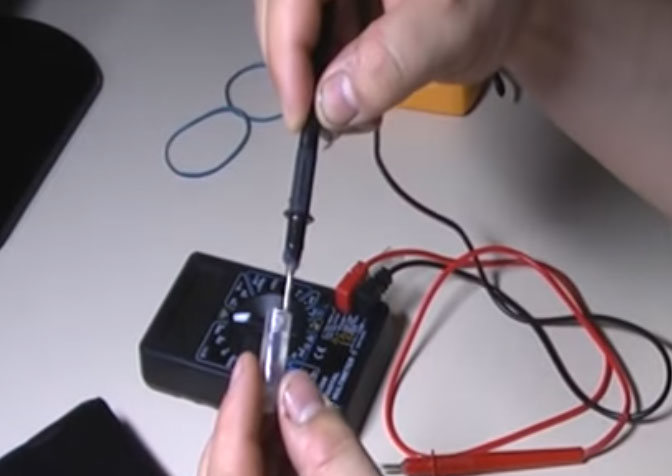

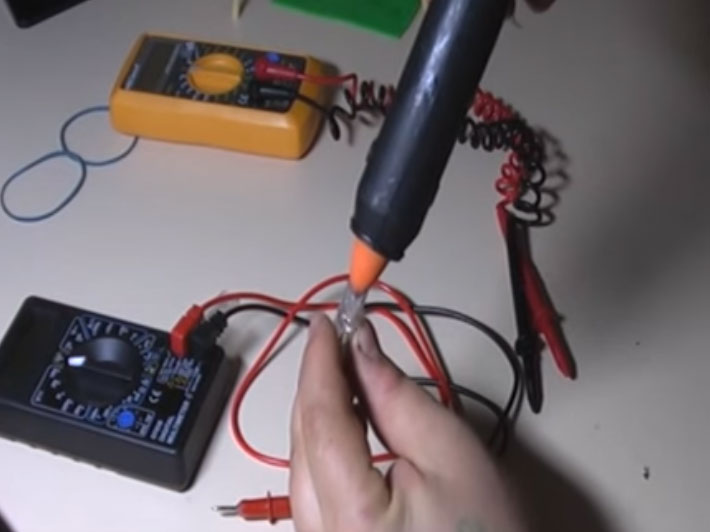

Колпачки под щупы

Шипы на концах щупов достаточно острая штука, о которые можно больно уколоться. В некоторых моделях идут в комплекте защитные колпачки, в некоторых нет. Также они довольно часто теряются. А ведь помимо опасности уколоть палец они еще и защищают контакты от излома, когда мультиметр лежит в сумке вперемежку с другим инструментом.

Чтобы каждый раз не покупать запасные, можно их изготовить самостоятельно. Берете обыкновенный колпачок от гелиевой ручки и смазываете любым маслом наконечник щупа. Делается это для того, чтобы колпачок в процессе изготовления не прилип к поверхности.

Затем заливаете внутреннюю поверхность колпачка термоклеем и одеваете его на острый кончик. Дожидаетесь пока термоклей застынет и спокойно снимаете получившийся результат.

Мультиметр DT-832. Устройство и ремонт.

Прибор не измеряет напряжения, сопротивления, неустойчиво работает в режиме прозвонки. Все сегменты индикатора работают.Ремонт мультиметра DT-832 начинаем с проверки напряжения кроны. Затем открываем и внимательно осматриваем каждую деталь на плате. Прибор собран на основе БИС 7106. Микросхема очень хорошо описана, приведены типовые схемы включения и обстоятельные пояснения в этой книжке:

У меня при внешнем осмотре выявлен разорванный транзистор Q1A и сгоревшие резисторы R24, R22, Rt1.

В выше упомянутой книжке есть схема на мультиметр М832 не полностью совпадающая с DT-832, но похожая.

Более точным оказался перечень деталей мультиметра DT-832 найденный в интернете:

Согласно оставшимся надписям на сгоревших деталях, а также приведенным выше схеме и перечню деталей установлено:

Сгоревший транзистор (на плате Q1A) n-p-n, вместо него установлен 1Вр34 (ВС846)

Все указанные детали заменены.

Прибор заработал. При проверке точности измерений показания сравнивал с заведомо исправным прибором. Приходилось подбирать сопротивления, особенно Rt1 (влияет на показания в режиме прозвонки диодов). Удобно установить подстроечный резистор, выставить ним показания как на исправном приборе. Затем отпаять подстроечный резистор, измерить его сопротивление и подобрать постоянный. Возможно этот постоянный резистор придется сделать из двух, соединенных параллельно.

Если после замены обнаруженных сгоревших деталей мультиметр DT-832 не заработал, нужно проверить исправность микросхемы-капли 7106.

Для этого достаточно измерить ее режим:

При напряжении кроны под нагрузкой, у меня 8,46В, напряжение между выводами 1 и 26 составило 8В. Напряжение между выводами 1 и 32 стабилизировано самой микросхемой и должно быть 3±0,05 В. Напряжение между выводами 32 и 36 должно быть 0,1 В (выставляется резистором VR1(Vref) по схеме).

На выводе 39 должны быть импульсы более 30 кГц, амплитудой не менее 5В:

Подробнее о проверке и замене микросхемы 7106 на примере мультиметра DT-9208A рассказано здесь.

Часто количество выводов на микросхеме-капле отличается от количества выводов микросхемы в корпусе PDIP (40 выводов) или MQFP (квадратная 44 вывода). Тогда нужно определять незадействованные выводы микросхемы-капли непосредственно по печатной плате и при нумерации выводов не считать их.

Материал статьи продублирован на видео:

Источник

Подсветка мультиметра

Функция которой не хватает мультиметру в плохо освещенных местах — подсветка дисплея. Решить эту проблему не сложно, достаточно применить:

2 светодиода последовательно припаянных друг к другу
отражатель — обыкновенная золотинка от жвачки
микровыключатель любого типа

Проделываете в корпусе сбоку отверстие для выключателя. Приклеиваете отражатель под дисплеем индикации и припаиваете два проводка к контактам кроны. От них подается питание на выключатель и далее на светодиоды. Конструкция готова.

В конечном результате самодельная доработка подсветки мультиметра будет выглядеть вот так:

Батарейка с подсветкой будет расходоваться значительно быстрее, поэтому не забывайте отключать выключатель когда естественного освещения будет вполне достаточно.

Неполадки, связанные с проверкой сопротивлений

В данном режиме характерные неисправности, как правило, проявляются в измерительных диапазонах до 200 и до 2000 Ом. При попадании на вход постороннего напряжения, как правило, сгорают резисторы под обозначениями R5, R6, R10, R18, а также транзистор Q1. Кроме того, нередко пробивается и конденсатор C6. Последствия воздействия постороннего потенциала проявляются следующим образом:

при полностью «выгоревшем» триоде Q1 при определении сопротивления мультиметр показывает одни нули;
в случае неполного пробоя транзистора прибор с разомкнутыми концами должен показывать сопротивление его перехода.

В других режимах измерения этот транзистор замкнут накоротко и поэтому влияния на показания дисплея не оказывает.

При пробое C6 мультиметр не будет работать на измерительных пределах 20, 200 и 1000 Вольт (не исключён и вариант сильного занижения показания).

Инструкция по эксплуатации

Ответ на вопрос «как пользоваться мультиметром» не сложен. Нужно подключить щупы к прибору, выбрать поворотным регулятором тип измерений и провести их, касаясь чувствительными стержнями интересующих мест электронной схемы, или клемм источника питания. Главное, не забыть установить батарейки в сам пробник.

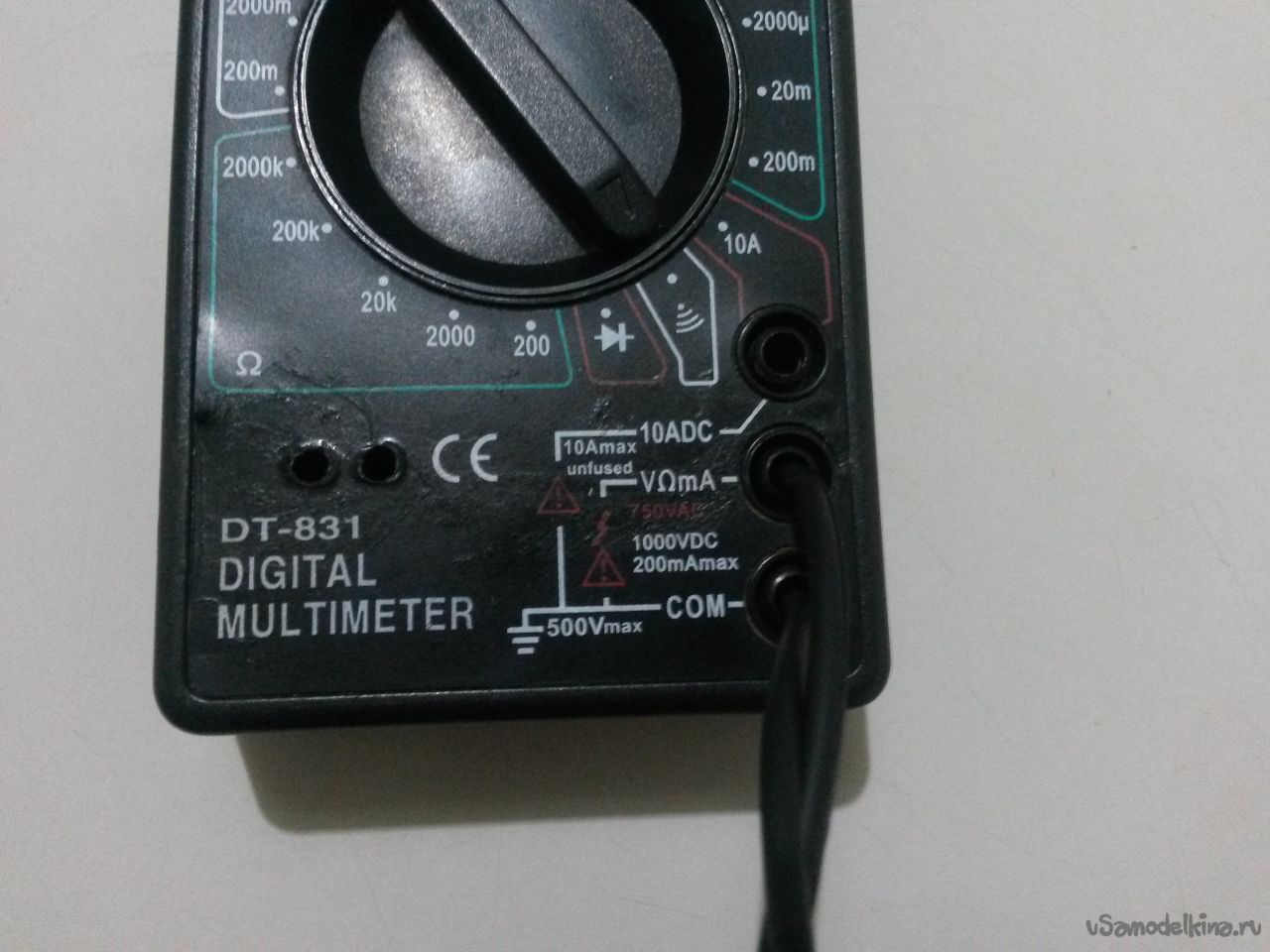

Разъемы и пределы по силе тока

У мультиметров DT-832, на корпусе, размещены два разъема для подключения тестирующего щупа и один объединяющий электрическую массу. Разница между первыми двумя в силе измеряемого постоянного тока и наличии защиты. Выбор требуемого, производиться в зависимости от возможных максимальных значений по амперам тестируемой схемы и их соответствие пределам, указанных числами, рядом с разъемом. Для верхнего это 10 А, у расположенного ниже обычно до 500 мА. Если допустимо по пределу тока, рекомендуется использование среднего разъема. Он защищен от превышения характеристики плавким предохранителем, о чем говорит надпись «FUSED» рядом.

При форс-мажорных обстоятельствах, выйдет из строя только сменный блокирующий короткое замыкание элемент, а не сам пробник целиком. Разъем 10 А не имеет такой защиты, и при протекающем токе силой свыше указанной, сгорит уже сам тестер.

Второй щуп не меняет свое положение и всегда остается подключенным к «земле» мультиметра. Разъем обозначается соответствующим электротехническим знаком и надписью «COM». Текст рядом с ним, о 500 В (может быть иным) касается нарушения полярности. Если по настоящей линии пройдет фаза переменного тока или «+» постоянного, с напряжением по вольтам более указанного, — последствия непредсказуемы.

Цветовая дифференциация проводов безразлична, но классически используется черный для земли и красный в отношении тестового.

Соединение измерителя с линией или источником питания

В зависимости от характеристики, которую измеряют, существуют три варианта соединения цифрового мультиметра с тестируемой линией, или проверяемым элементом. Напряжение в вольтах определяют параллельным подключением пробника к цепи, силу постоянного тока — размещая его последовательно перед нагрузкой, и сопротивление непосредственным касанием контактами щупа выводов потребителя.

Положения регулятора

Поворот переключателя указывает цифровому мультиметру DT-832 на необходимый режим работы, пределы измеряемого тока, и желаемую к получению показаний точность. Коротко, их можно продемонстрировать таблицей:

Наименование/изображение	Описание
Группа «DCV», еще обозначаемая знаком «V»	Измерение напряжения постоянного тока от 200 мВ до 1000 В
Группа «ACV», еще помечаемая, как «V~»	Изменение напряжения переменного тока с ограничением в 200 В или до 750 В.
Группа силы тока «A==»	Измерение силы постоянного тока от 2000 мкА до 200 мА. Соединение со схемой мультиметра производиться последовательно, перед нагрузкой.
Положение «10 А»	Измерение силы постоянного тока до 10 А. Используется отдельный, не защищенный предохранителем разъем
Проверка транзисторов «hFE»	Мультиметр показывает коэффициент усиления полупроводникового элемента p-n-p или n-p-n
Сектор проверки диодов и линий	Если линия прохождения тока между щупами цела, мультиметр подаст звуковой сигнал. То же самое касается диодов. К последним становиться применима, и функция определения контактных сторон. Ток будет идти только в случае подключения щупа земли к катоду, а тестового к аноду.
Определение сопротивления. Обычно помечается «O» (омега)	Определение сопротивления участка цепи от 200 Ом до 2 МОм.
Сектор «Temp °C» (при наличии)	Специальным щупом можно узнать температуру окружающей его среды. Мультиметр отобразит ее в градусах Цельсия.
Сектор генерации сигнала (при наличии), отмеченный квадратичной волнистой линией	Мультиметр начинает выдавать на щупы прямоугольный импульс с характеристикой частоты 50 Гц и напряжением в 5 В.

Замена провода и щупов мультиметра

В первую очередь с чем сталкивается 99% пользователей дешевых китайских мультиметров — это выход из строя некачественных щупов для замеров.

Во-первых, кончики щупов могут поломаться. Когда прикасаетесь для измерения к окисленной или слегка ржавой поверхности, чтобы появился надежный контакт, эту поверхность нужно слегка зачистить. Удобнее всего это конечно сделать с помощью самого щупа. Но как только начинаете шкрябать, в этот момент кончик может обломиться.

Во-вторых, сечение проводов идущих в комплекте также не выдерживает никакой критики. Мало того, что они хлипкие, так это еще будет влиять на погрешность работы мультиметра. Особенно когда сопротивление самих щупов при замерах играет существенную роль.

Чаще всего излом провода происходит в местах подсоединения на втычном контакте и непосредственно на пайке острого наконечника щупа.
Когда это произойдет вы удивитесь насколько проводок внутри действительно тонкий. А между тем мультиметр должен быть рассчитан на измерение токовых нагрузок до 10А! Как это можно сделать с помощью такого провода не понятно.

Вот реальные данные замеров тока потребления для фонариков, выполненные с помощью стандартных щупов идущих в комплекте и с помощью самодельных щупов сечением 1,5мм2. Разница погрешности как видите более чем существенная.

Втычные контакты в разъемы мультиметра также со временем разбалтываются и ухудшают общее сопротивление цепи при измерениях.

В общем однозначный вердикт всех владельцев мультиметров DT830 и других моделей — щупы необходимо дорабатывать или менять сразу же после покупки инструмента.

Если вы счастливый обладатель токарного станка или у вас есть знакомый токарь, то ручки щупов можно изготовить самостоятельно из какого-нибудь изоляционного материала, например кусков ненужного пластика.

Наконечники щупов делаются из заточенного сверла. Сверло само по себе закаленный металл и им можно спокойно соскабливать любой нагар или ржавчину без риска повредить щуп.

При замене втычных контактов лучше всего использовать вот такие штекеры применяемые в аудио аппаратуре под гнезда динамиков.
Если уж совсем колхозить или других вариантов под рукой нет, то в крайнем случае можно применить обычные контакты из разборной вилки.
Они также идеально подходят под разъем на мультиметре. При этом не забудьте заизолировать термотрубкой концы, которые будут торчать снаружи мультиметра, в местах пайки проводов к вилке.

Когда возможности самостоятельно изготовить щупы нет, то корпус можно оставить прежний, заменив лишь провода.

При этом возможны три варианта:

заказать в Китае по дешевке силиконовые провода
использовать гибкие провода от старых электробритв
купить в радиомагазине аудиокабель сечением 1,5мм2

После замены такие провода очень легко будут собираться в пучок и при этом не путаться.

Во-вторых, они рассчитаны на огромное количество изгибов и переломятся не раньше чем выйдет из строя сам мультиметр.

В третьих погрешность измерений из-за их большего сечения по сравнению с оригинальными будет минимальна. То есть везде сплошные плюсы.

Те, кто не хочет заниматься самоделками, может заказать уже готовые качественные силиконовые щупы с множеством наконечников на Али вот здесь.

Чтобы новые щупы с проводом занимали минимум места, можно их скрутить спиралью. Для этого новый провод наматывается на трубку, оборачивается изолентой для фиксации и все это дело прогревается строительным феном в течении пары минут. В итоге получаете вот такой результат.

В дешевом варианте такой фокус не пройдет. А при использовании для разогрева строительного фена изоляция и вовсе может поплыть.

https://youtube.com/watch?v=S1E94SQ_L4k%3F

Резюмируя

Цифровой мультиметр DT-832 хороший и недорогой помощник любому человеку, занимающемуся электроникой, от мастера до любителя. Точность его показаний вполне достаточна для анализа любых схем и работоспособности элементов. Особым преимуществом аналогичных аппаратов можно назвать удобство чтения показаний, определение полярности, тестирование транзисторов, диодов и линий на целостность. Звуковой сигнал в последних двух случаях — приятный бонус. Кроме того, инструкция и подробные действия по управлению настоящим прибором, отраженные в руководстве, понятны даже абсолютному профану.

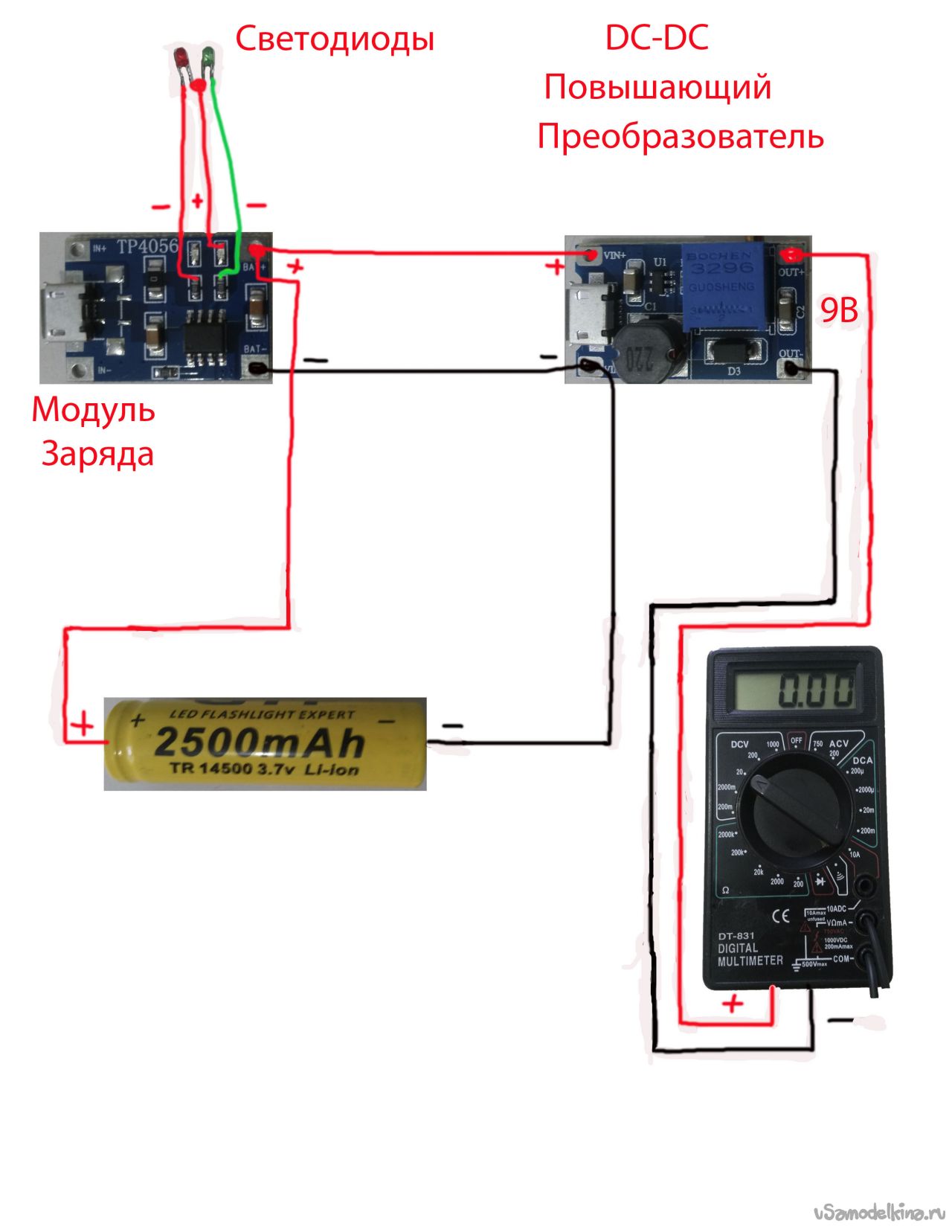

Замена кроны в мультиметре на литий ионный аккумулятор от телефона

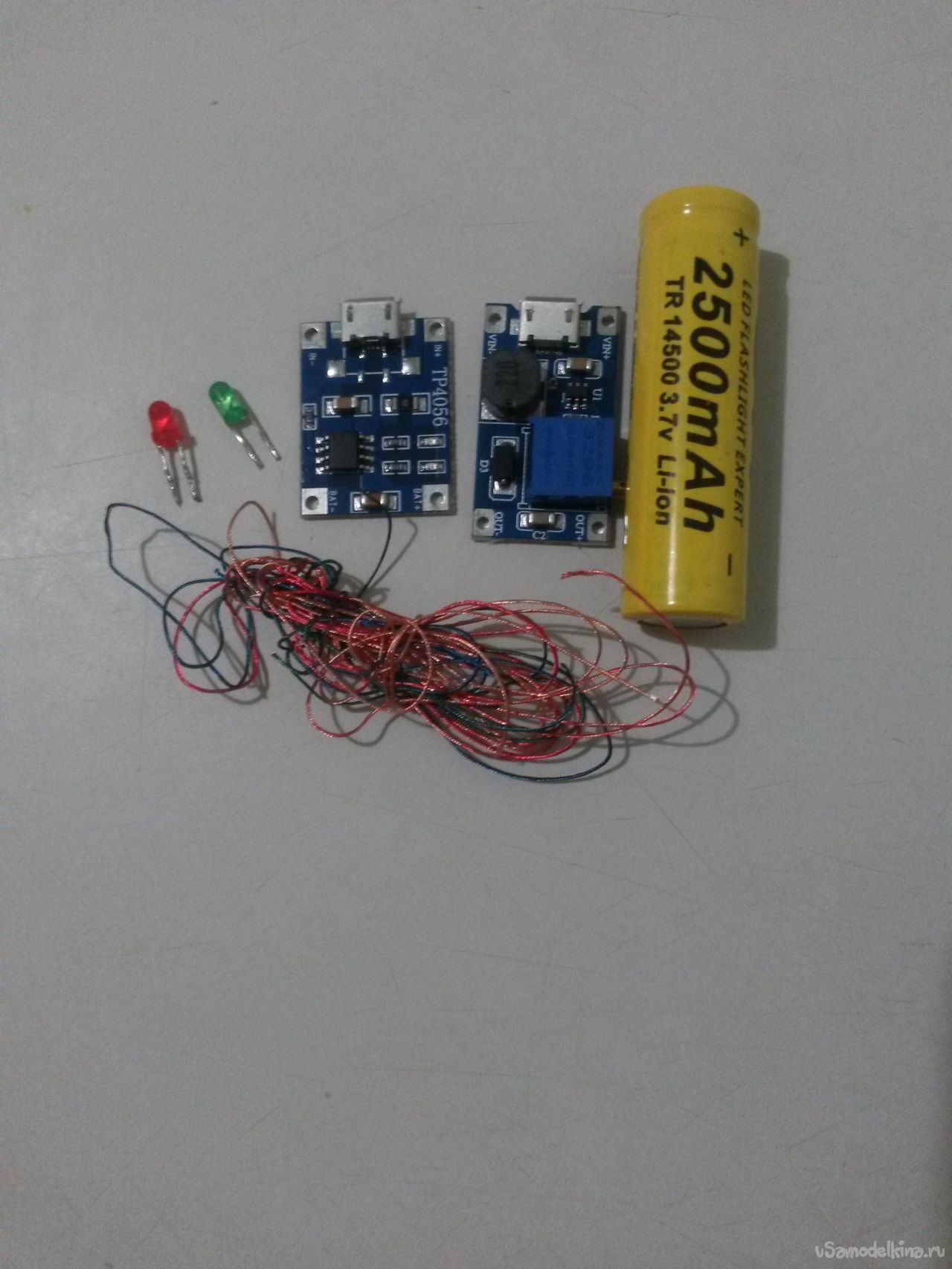

В последние годы стала очень популярной переделка мультиметра по замене питания с оригинальной кроны на литий ионную батарейку от сотовых телефонов и смартфонов. Для этих целей помимо самого аккумулятора понадобится зарядно-разрядные платы. Покупаются они на Алиэкспрессе или других интернет магазинах.

Плата защиты от переразряда у подобных элементов питания изначально встроена в батарейку в верхней ее части. Нужна она чтобы аккумулятор не разрядился свыше номинально допустимых норм (примерно 3 Вольт и ниже).

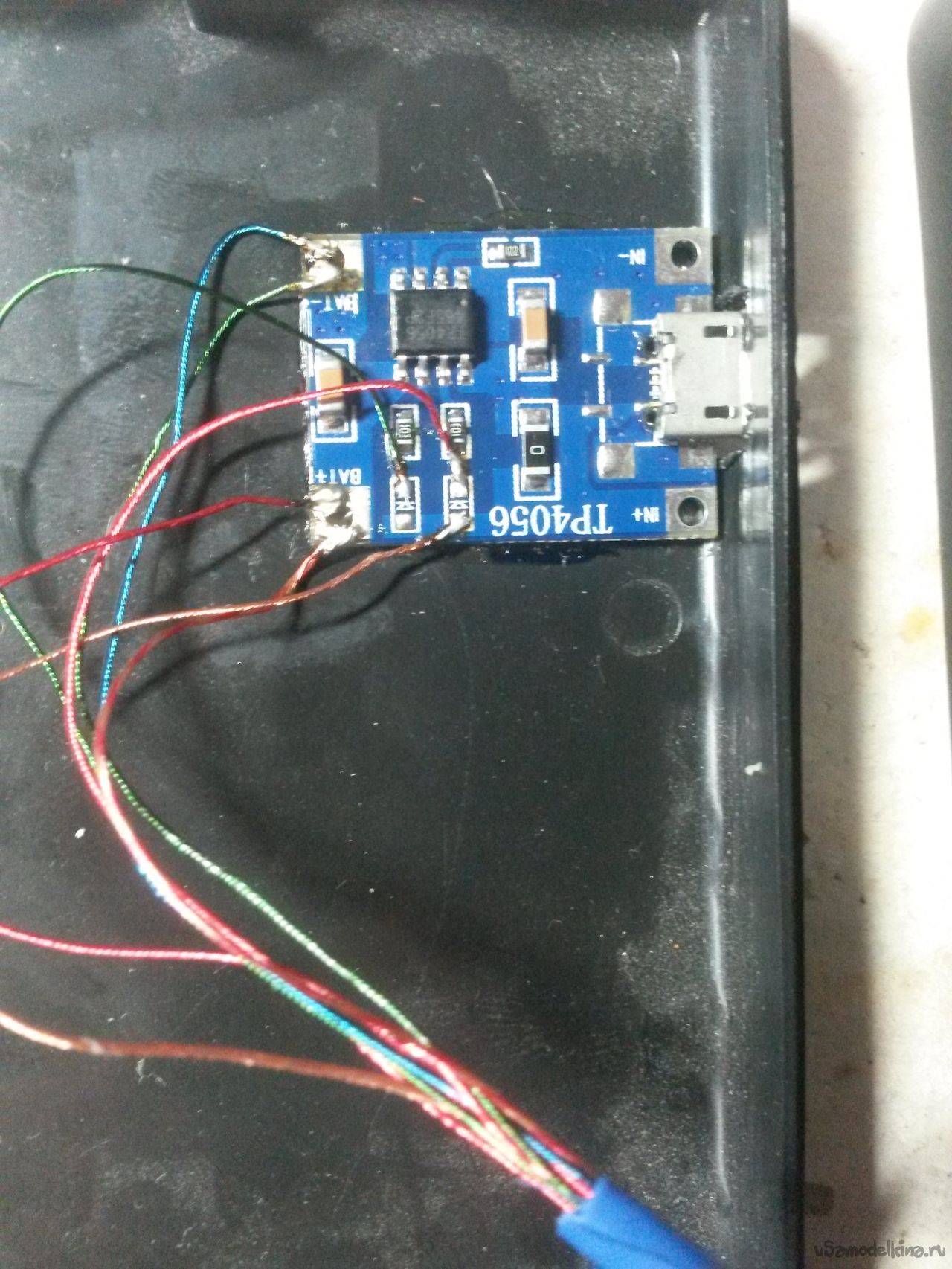

Зарядная же плата не дает перезарядить аккумулятор свыше 4,2 Вольт (ссылка на ali). Кроме этого понадобится плата повышающая напряжение от 4В до необходимых 9В (ссылка на ali).

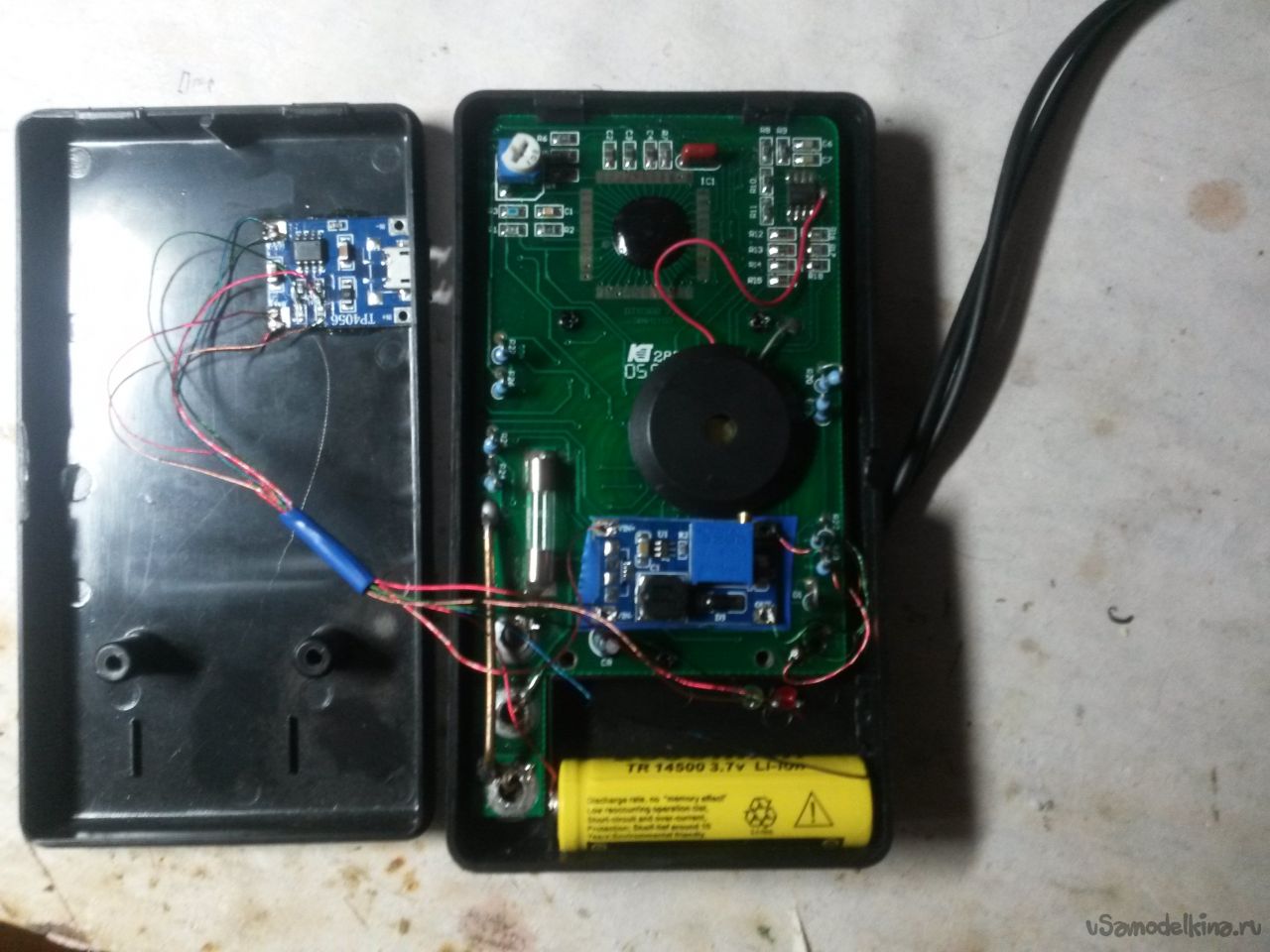

Сама батарейка компактно помещается на задней крышке и нисколько не мешает ее закрытию.
Предварительно на повышающем модуле необходимо выставить выходное напряжение в 9 Вольт. Подключаете его проводками к еще не переделанному мультиметру и отверткой выкручиваете требуемое значение.

В корпусе под зарядный разъем микро или мини usb придется проделать отверстие.

Сам повышающий модуль располагается в месте где должна стоять крона.

Обязательно позаботьтесь о том, чтобы проводки от модуля до батарейки были необходимой длины. В будущем это позволит без проблем снимать крышку, и располовинив корпус, заниматься при необходимости внутренней ревизией мультиметра.

После размещения внутри всех деталей остается запаять проводки согласно схемы и залить все термоклеем, чтобы ничего не шевелилось при перемещении прибора.

Термоклеем желательно залить не только корпус, но и контакты с проводами, чтобы продлить их срок службы.

Стоит вашему мультиметру полежать в багажнике машины или в сумке зимой в течение длительного времени, и вы сразу же вспомните о батарейке кроне.

И задумаетесь, а была ли полезна такая переделка? Решать в конечном итоге конечно же вам, исходя из условий эксплуатации прибора.

Внешнее строение и функции

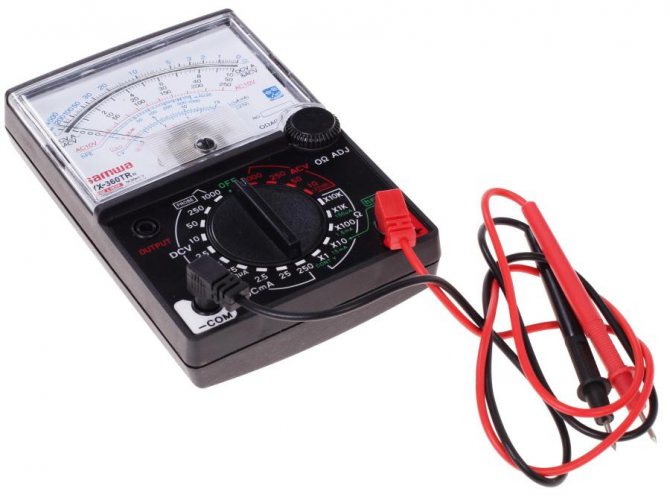

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

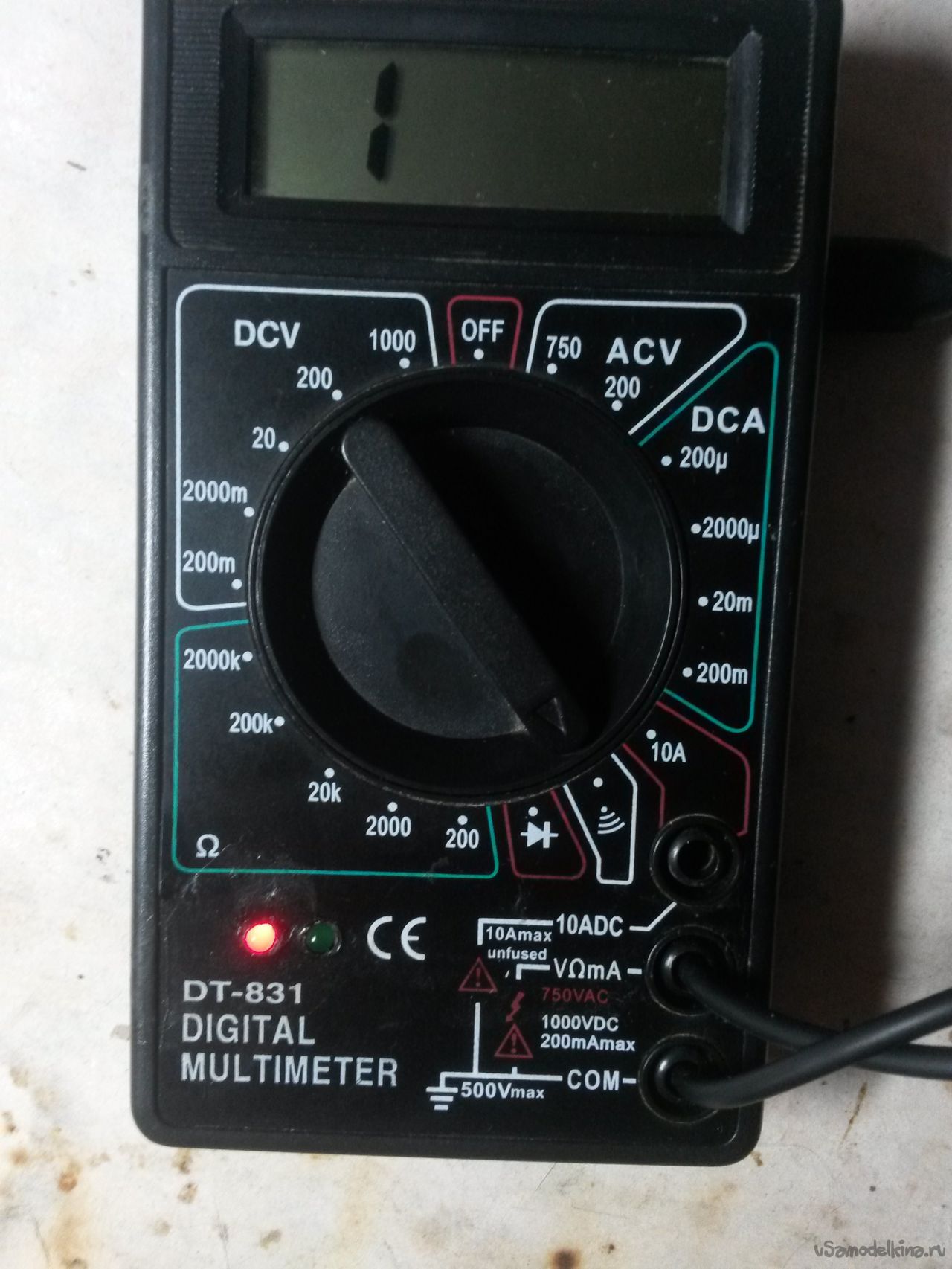

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
A с прямой чертой — измерение постоянного тока;
A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
Ohm — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

Неполадки в АЦП

Обследование и ремонт неработающего мультиметра, неисправность которого не связана с уже рассмотренными случаями, рекомендуется начинать с проверки напряжения 3 Вольта на питающей шине АЦП. При этом в первую очередь необходимо убедиться в том, что отсутствует пробой между питающим выводом и общей клеммой преобразователя.

Пропадание элементов индикации на экране дисплея при наличии питающего преобразователь напряжения с большой долей вероятности свидетельствует о повреждении его схемы. Такой же вывод можно сделать и при выгорании значительного количества схемных элементов, расположенных поблизости от АЦП.
