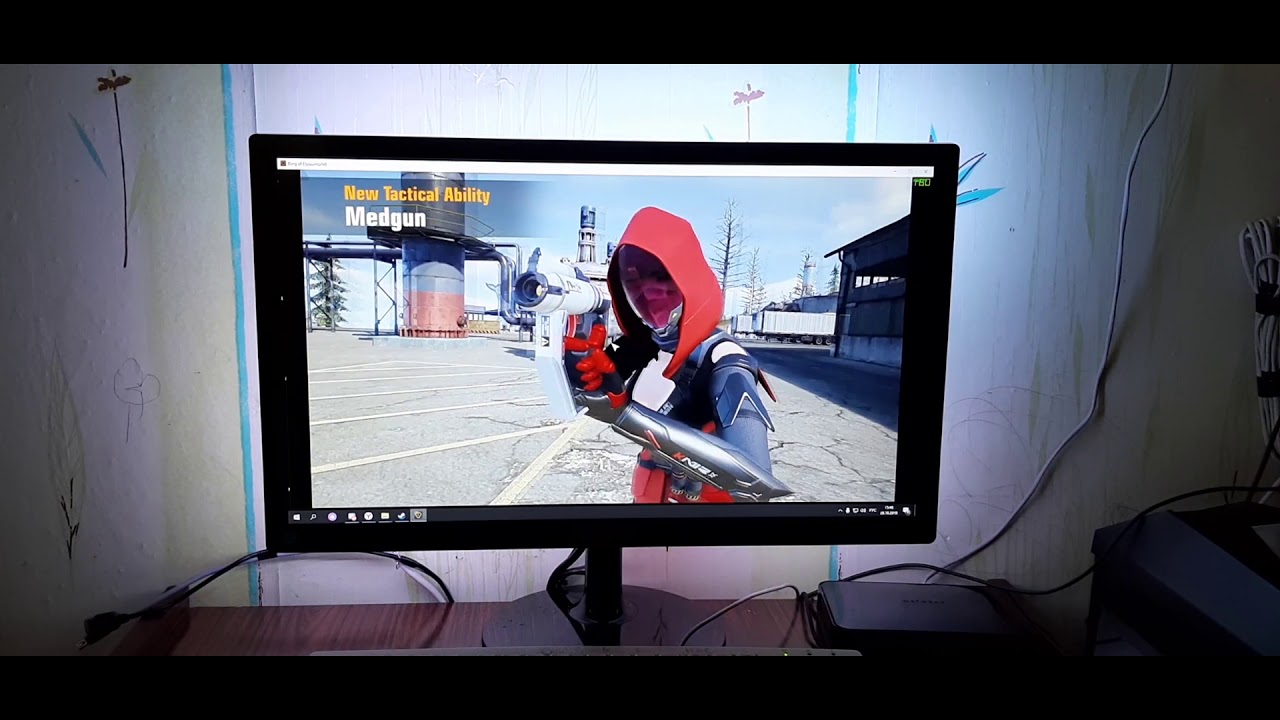

Динамическая подсветка монитора

Варианты установки светодиодной подсветки за телевизор

Как мы уже выяснили, самым простым и доступным способом сделать своими руками фоновую подсветку является установка на заднюю крышку телевизора светодиодной ленты. Эта процедура не займет у вас много времени и потребует следующих действий:

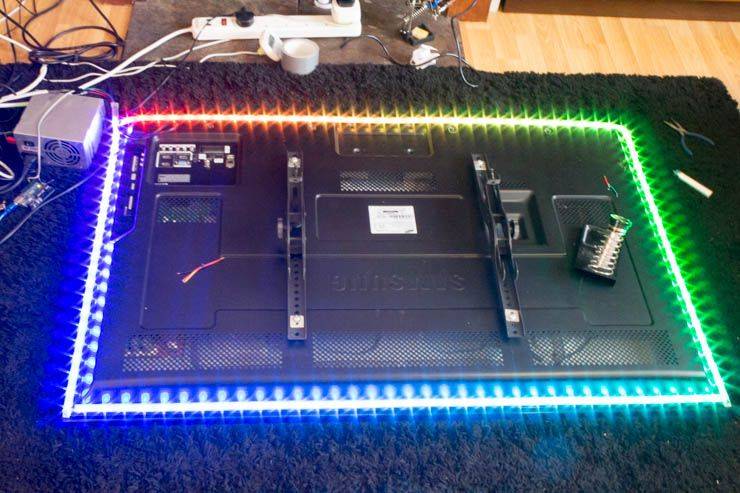

• кладем телевизор на заранее подготовленный стол, который накрыт тканью. Делать это нужно аккуратно, чтобы не повредить экран;

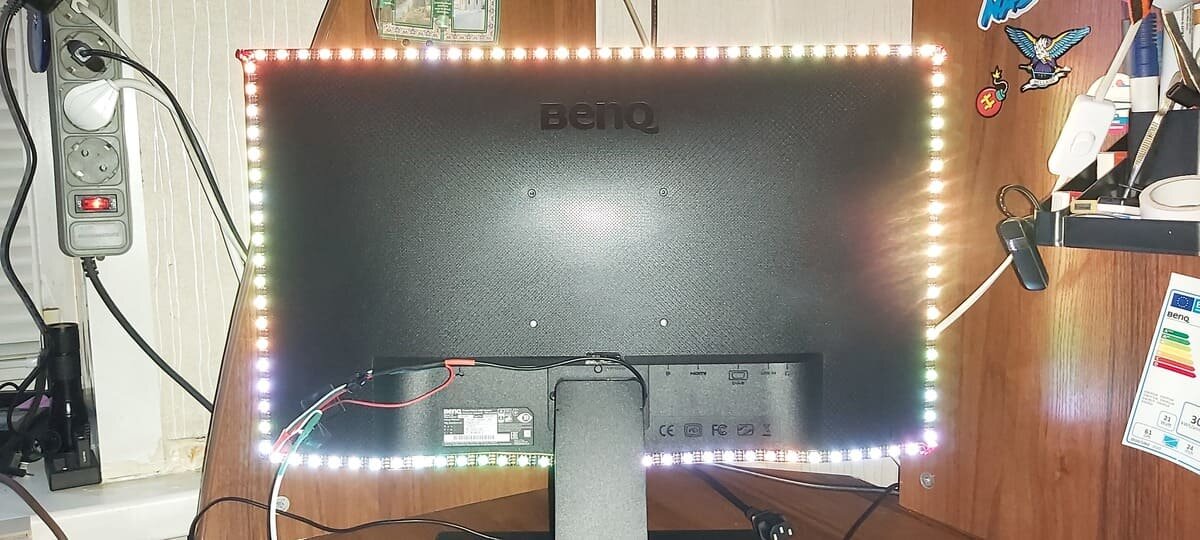

• по периметру задней крышки клеем светодиодную ленту. Помните, что она может иметь любой цвет свечения;
• поскольку телевизор в процессе своей работы будет нагреваться, то ленту дополнительно следует сажать на клей каждые 5-10 см;

Установка ленты

• далее в углу припаиваем полоски ленты. Здесь можно купить специальные угловые соединители;
• затем подключаем к ним блок питания с нужной мощностью для используемой в подсветке ленты. В схему нужно будет включить реле или преобразователь 5->12 вольт. Это необходимо, если у прибора имеются USB-выходы;

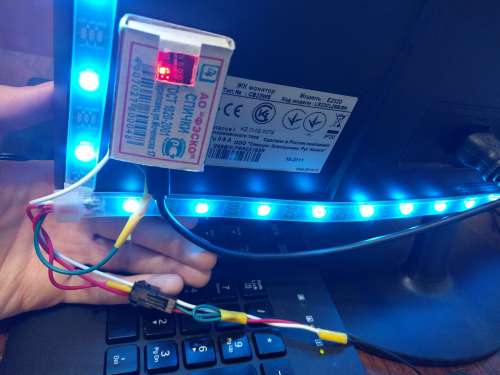

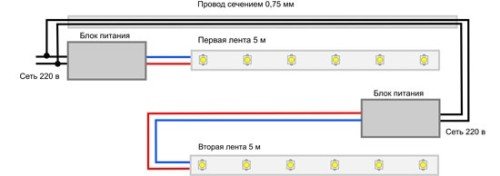

Схема соединения

выключатель подсветки можно прикрепить в углу.

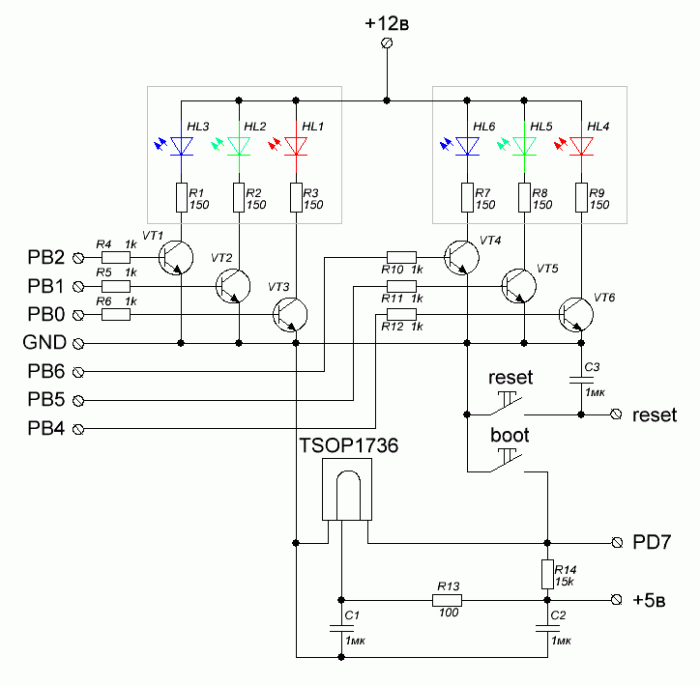

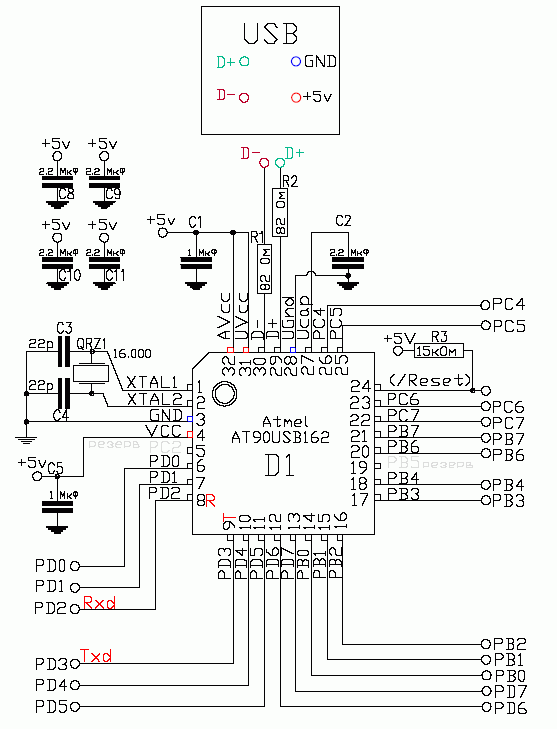

Система PaintPack

Кроме этого можно использовать системы подсветки PaintPack.

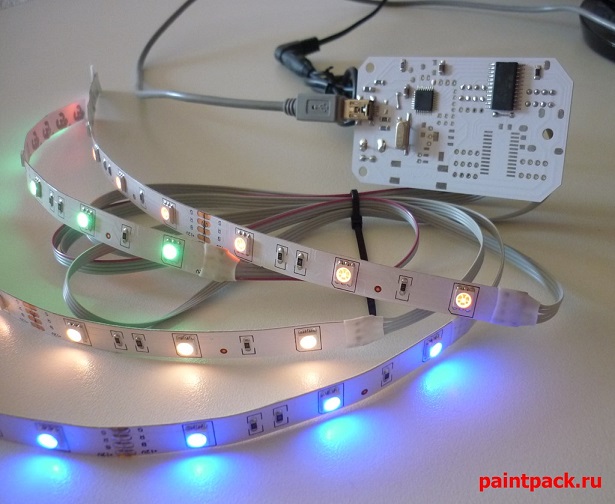

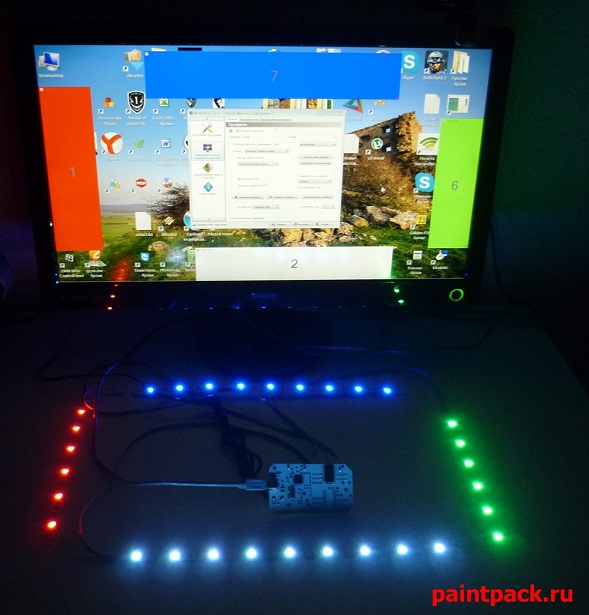

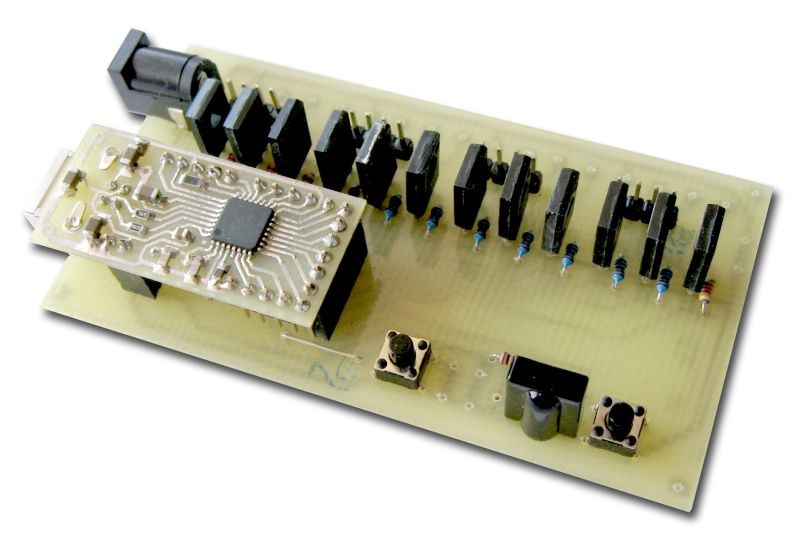

Система PaintPack представляет собой корпус небольшого размера. К нему с двух сторон подключаются светодиодные ленты съемного типа. PaintPack также оснащен индикатором, разъемом для питания и microUSB, через который возможно подключение в компьютеру. Также в состав PaintPack входит мастер-разъем. С его помощью можно последовательно подключать два устройства.

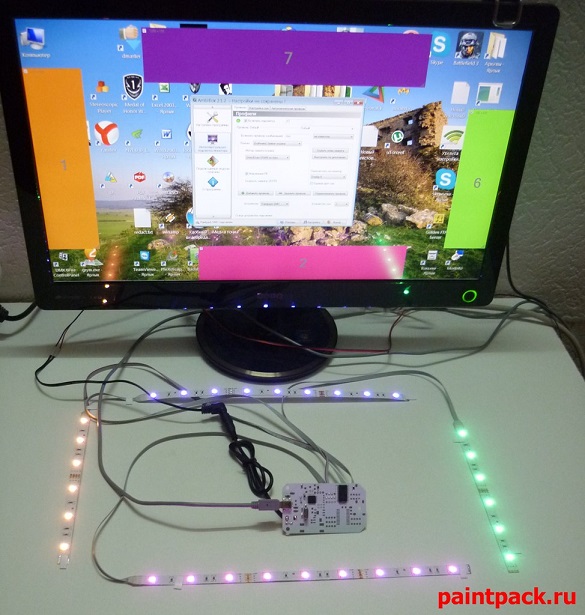

Корпус системы следует установить на задней панели телевизора. Далее по вышеописанному алгоритму монтируем и подключаем светодиодные ленты,. если планируется подключать PaintPack через USB-разъем к компьютеру, нужно будет установить требуемые драйверы, а также провести настройку прибора в комплектной программе. Для этого вам понадобится пакет AmbiBox.

Краткое руководство по монтажу и настройке работы модуля PaintPack

Работу модуля PaintPack обеспечивает специальное приложение, которое можно бесплатно скачать на cайте производителя. Программа периодически обновляется при добавлении к ней новых возможностей.

После того, как программа успешно установится, нужно прикрепить корпус устройства к задней стенке монитора, примерно в его центре. Затем приклеиваются светодиоды, их можно располагать в произвольном порядке на ваше усмотрение или в зависимости от наличия свободного пространства. Главное условие размещения светодиодов – их равномерное распределение по периметру корпуса монитора и расположение на расстоянии от стены в 15-30 сантиметров. После этого можно запустить программу, погасить свет и наслаждаться великолепным световым шоу.

Для большинства пользователей будет достаточно настроек программного обеспечения по умолчанию, которые выставлены производителем изначально. Если вы все же хотите заняться тонкой подстройкой светодиодов, то для этого нужно запустить ранее установленную программу. В окне программы выбираем пункт с настройками и видим на мониторе области захвата для разных светодиодов. Можно установить для каждого светодиода возможность светить белым светом или отображать разные цвета в зависимости от происходящего на экране. Так же простым снятием галочки можно отключать отдельные светодиоды. На этом настройка заканчивается, вы можете протестировать работу подсветки и далее наслаждаться ею при просмотре фильмов или клипов, во время игр и других компьютерных развлечений.

Особенно красиво при использовании модуля PaintPack смотрятся различные спецэффекты из кинофильмов и клипов, например, взрывы или динамичные погони.

Программная часть

После присоединения ленты и миникомпьютера к источникам питания и ПК, надо скачать и установить на ПК программу AmbiBox. Кроме этого, необходимо залить на Ардуино необходимое программное обеспечение. Рассмотрим порядок действий:

Прошивка и настройка

Необходимо поочередно выполнить следующие операции:

• открыть Arduino IDE и загрузить библиотеку FastLED;
• созданную папку FastLED надо сохранить в папке libraries; П
• после запуска и закрытия Arduino IDE в Документах будет создана новая папка Arduino, в которой необходимо создать папку Adalight;
• в Adalight надо скопировать скетч.

После этого надо запустить Arduino IDE и открыть Adalight.ino. В нем необходимо прописать свое количество светодиодов (общее во всех отрезках), выбрать COM-порт (нужный вариант будет предложен) и нажать кнопку «загрузить» (вторая сверху слева, белый кружок со стрелкой). Загрузка произойдет очень быстро, после чего программа известит об окончании процедуры. Теперь остается только отключить от Ардуино USB и вновь его присоединить. Лента мигнет красным, циановым и синим огнями, что означает удачное завершение прошивки и готовность комплекта к выполнению своих функций.

После этого начинается настройка программы AmbiBox. В ней следует нажать «больше настроек», после чего надо указать устройство (Adalight), номер COM-порта и количество светодиодов на ленте.

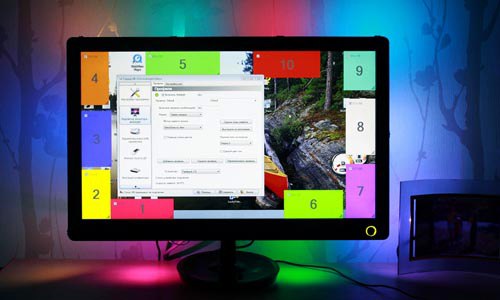

Затем нажать «Показать зоны захвата», запустить «Мастер настройки зон» и выбрать оптимальную конфигурацию своей подсветки. После этого следуют стандартные действия — «применить», «сохранить настройки». На этом завершается подготовка программного обеспечения системы динамической подсветки.

Программа AmbiBox позволяет пользователю создать несколько профилей. Каждый из них может иметь собственные настройки и отображается в виде собственного значка в области уведомлений (правый угол Панели задач). Запуск и отключение производятся с помощью двойного клика мышью. При запуске профиля лента сразу загорается и работает в заданном режиме.

Различных вариантов рабочего режима в программе много, в процессе использования можно поэкспериментировать с ними и создать наиболее привлекательный вариант по своему вкусу.

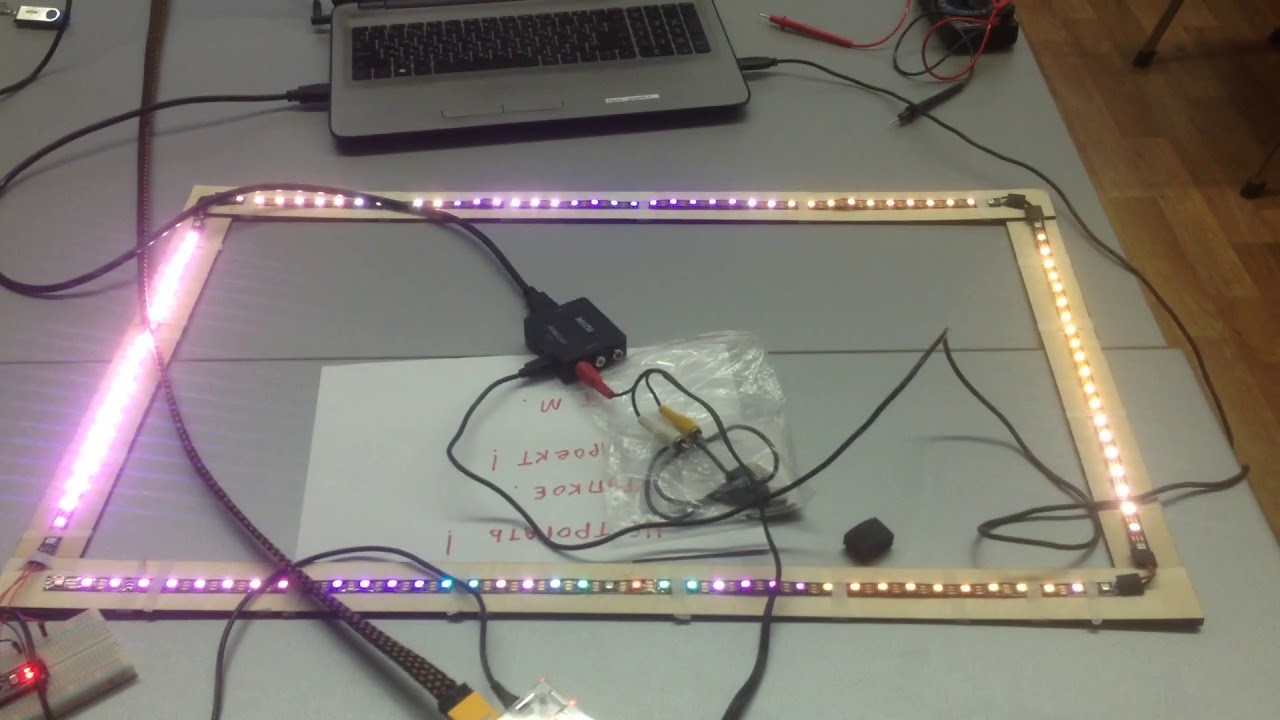

Реализация

светодиодную ленту

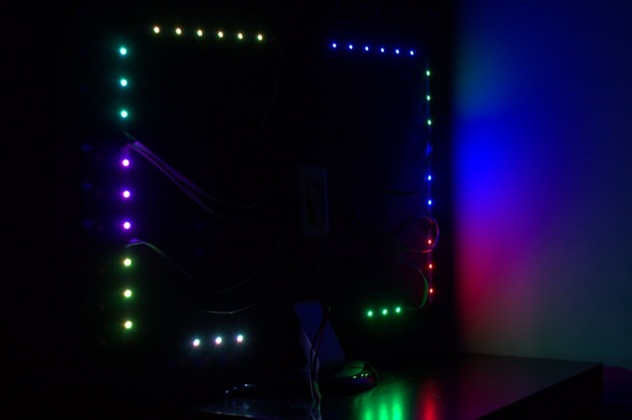

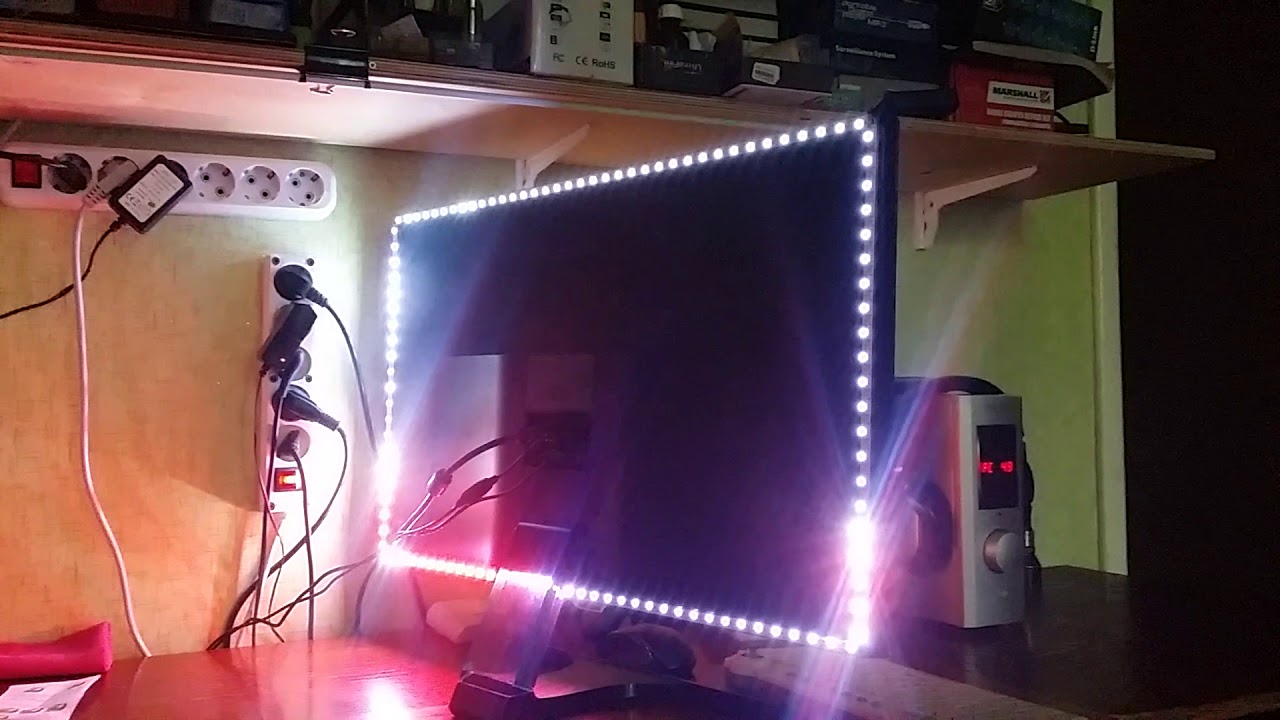

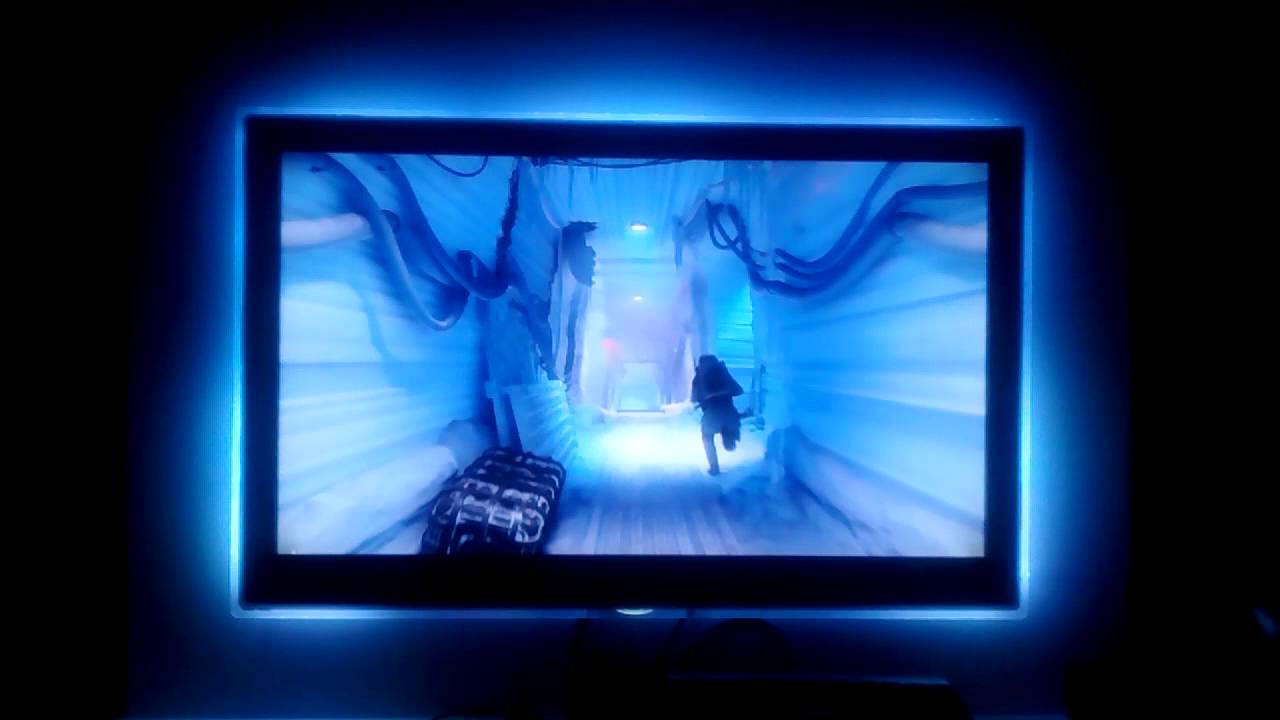

Подсветка

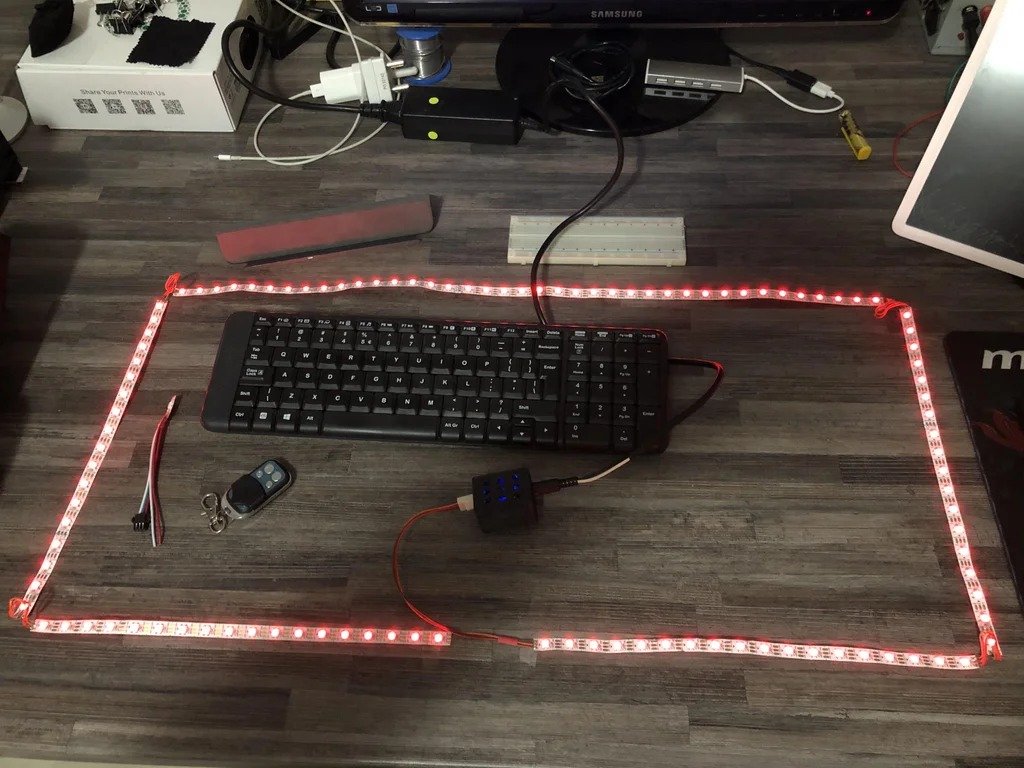

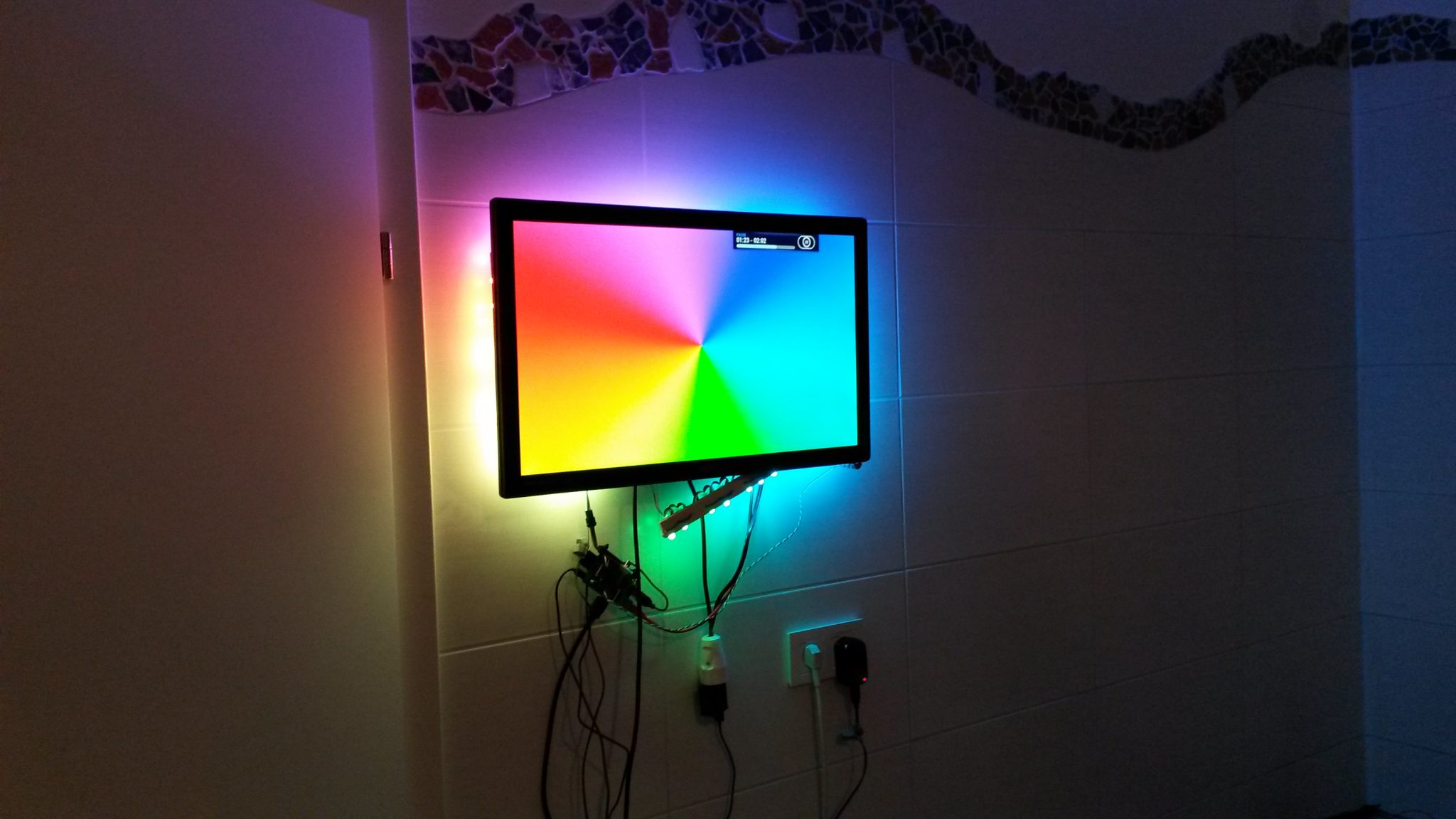

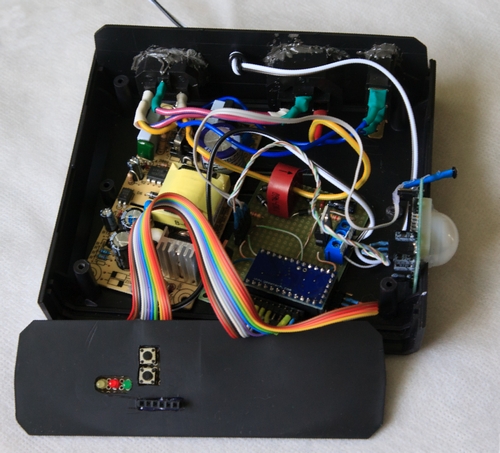

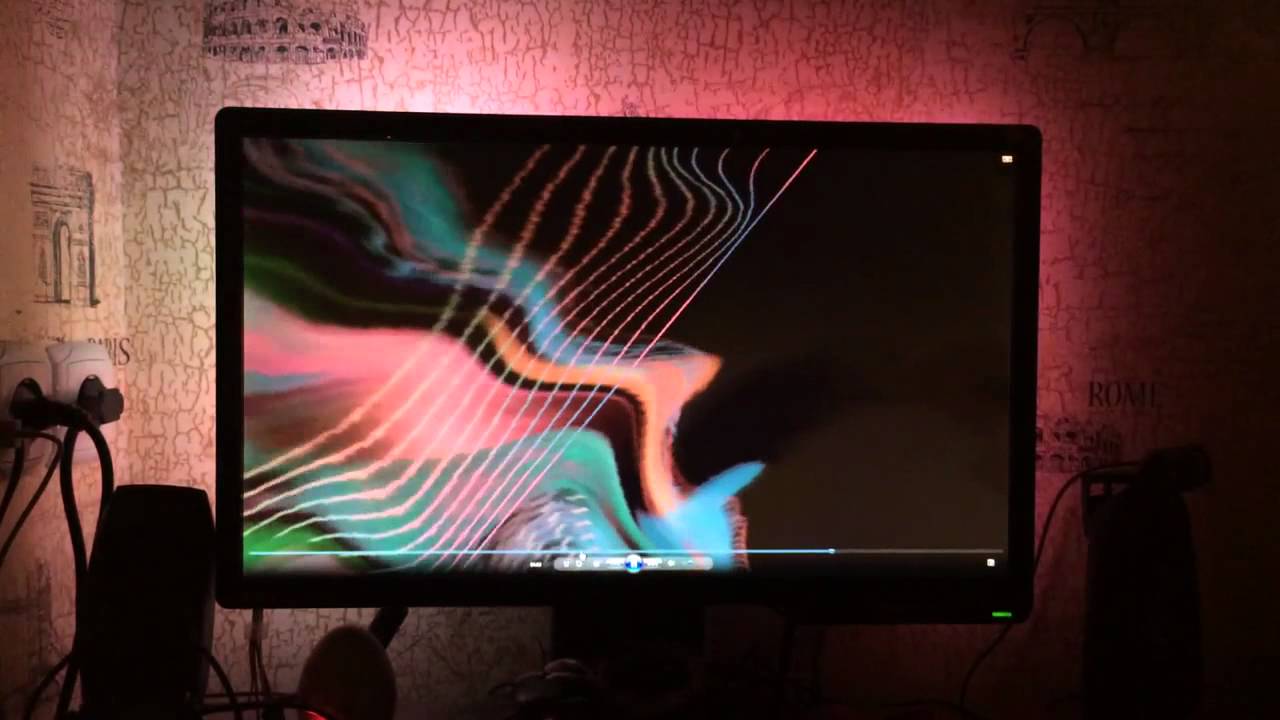

Готовый девайс

После первых пробных запусков меня меня поджидало epic fail небольшое разочарование — оказалось, что плазменный телевизор очень тяжело засыпает — на это ему может потребоваться до получаса (см. график ниже). Кроме этого он очень тревожно спит, просыпаясь каждые 2-3 часа на 15-20 минут.

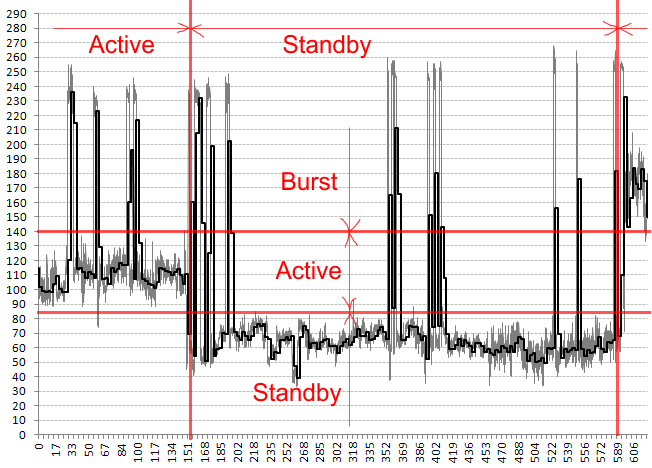

Panasonic TX-P50G30 отходит ко сну. Ось Y — ток в попугаях, ось X — время в секундах х2.

Все это, плюс кошак на которого срабатывал PIR, приводило к тому, что в гостиной всю ночь работала «светомузыка». Но учитывая, что телевизор используется только в паре с тюнером, а у него проблем со сном меньше, проблему удалось решить, хоть и не так красиво, как планировалось. Снизить влияние котэ на систему удалось заклеив нижнюю часть PIR.

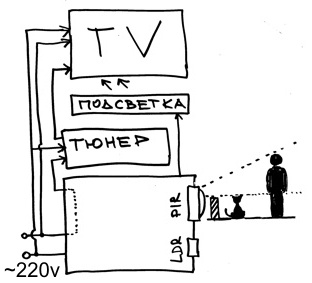

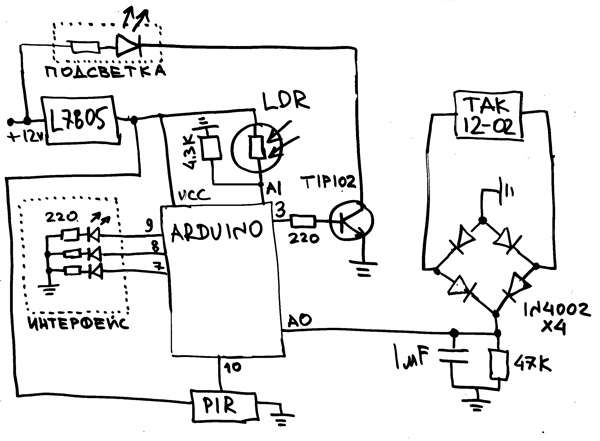

Уточненная схема подключения подсветки

Потребление тока тюнером. Ось Y — ток в попугаях, ось X — время в минутах.

Как видно на картинке выше, тюнер, в отличие от телевизора, сразу уходит в спящий режим, что заметно по снижению тока. У тюнера так же присутствуют моменты экстремального энергопотребления, помеченные на графике «burst», при чем они могут происходить как в спящем так и активном режимах. Чтобы увеличить достоверность определения режима работы, поток измерений был поделен на серии по 3 минуты, для каждой серии считалось среднее значение(СЗ) и средне квадратическое отклонение(СКО)

Брались во внимание только значения серий с небольшим СКО и СЗ не попадающим в зону «burst». Все это позволило, с задержкой, но достаточно точно определять режим работы тюнера

Затраты:
В схемотехнике я не силен, детали брались по принципу «какие есть», буду благодарен за замечания и дополнения: Схема электрическая, не принципиальная.

Скетч для ардуино можно найти .

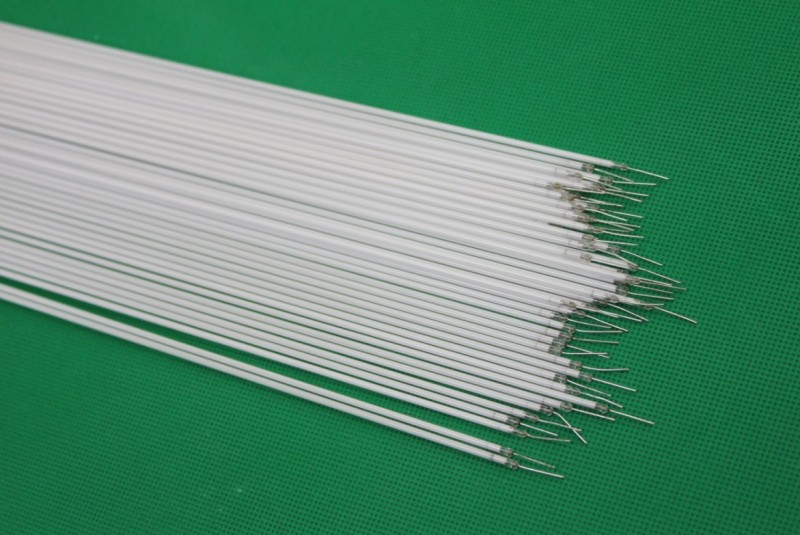

Подсветка лампами CCFL

Данные модели представляют собой флуоресцентные лампы с холодным светом. Более 10 лет назад для производства компьютеров применялись лампы с горячим светом. Они отличались своими ненадежностью и недолговечностью.

В результате и заменили на марку CCFL. Они предотвращают перегревание экрана и монитора в процессе эксплуатации.

Это разновидность ламп представляет собой источник дневного света, но только меньшего диаметра. Принцип работы данной конструкции такой же, как обычно люминесцентных ламп.

При включении устройства наблюдает реакцию взаимодействия 2 компонентов между собой. Вследствие этого, наблюдают яркое свечение.

О недостатках для здоровья

Сама по себе LED-подсветка независимо от способа реализации имеет несколько весомых недостатков, которые оказывают влияние не на качество изображения, а на зрение. В первую очередь – это функция широтно-импульсного модулирования. С её помощью пользователь регулирует яркость и, тем самым, ухудшает своё здоровье. Суть проблемы заключается в мерцании светодиодов с частотой выше 80 Гц, что проявляется во время снижения яркости. Зрительно такое мерцание человеческим глазом не фиксируется, но оно непрерывно раздражает нервные окончания, вызывая головную боль и усталость в глазах.

Во время просмотра телевизионных передач данный недостаток не доставляет особого дискомфорта из-за большого расстояния между зрителем и экраном, а также низкой концентрации внимания. А вот пользователи ПК и ноутбуков с LED-подсветкой оказались в тупиковой ситуации. С одной стороны, когда яркость монитора 100%, функция широтно-импульсной модуляции (ШИМ) отключена, но сильно страдает сетчатка глаза. С другой стороны, длительная работа с документами на пониженной яркости комфортнее воспринимается глазами, но теперь негатива добавляет ШИМ.

Кроме этого существуют и другие недостатки, ухудшающие зрение, проявление которых в той или иной степени зависит от технологии производства дисплеев. Например, завышенное излучение светодиодов в области близкой к ультрафиолетовому спектру.

Тем, кому дорого зрение, следует остановить свой выбор на профессиональной серии мониторов с CCFL лампами, которые по-прежнему выпускают для работы с изображениями. Они имеют высокий коэффициент цветопередачи и стоят меньше, чем продукция, собранная на RGB LED.

Несмотря на наличие недостатков, производители электронной техники не перестанут использовать led подсветку в своих устройствах, а крупные компании по-прежнему будут рекламировать так называемые LED TV. Потому что маркетинговые цели по-прежнему имеют высокий приоритет. Остаётся надеяться, что в ближайшем будущем массовое производство мониторов оснастят подсветкой более высокого качества, работающей на частоте безопасной для глаз.

Монтаж

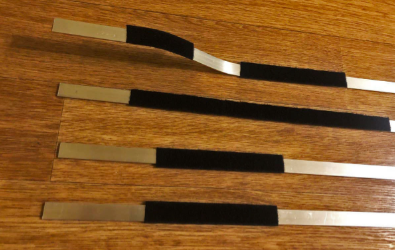

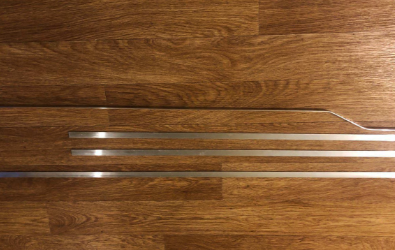

Алюминиевую планку нарезал на отрезки в соответствии с размерами ТВ. Отрезку для нижней части придал нужный профиль, чтобы обеспечить прилегание на неровностях.

Мой телевизор стоит на подставке и нижняя часть подсветки будет не видна, но всё равно решил сделать её по всему периметру, на случай, если надумаю повесить ТВ на стену.

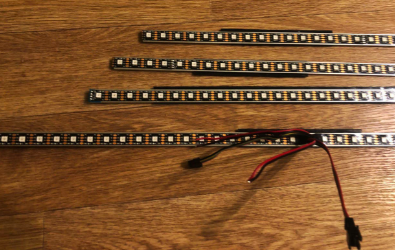

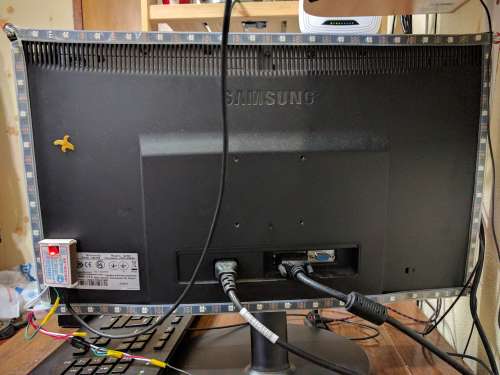

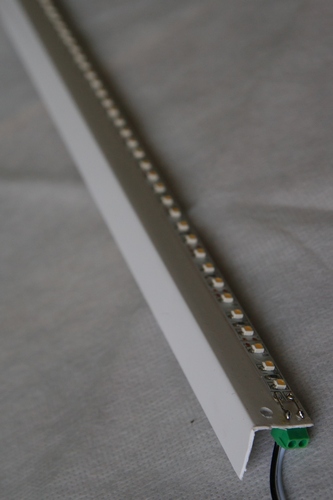

На планки наклеил светодиодную ленту, нарезанную в соответствии с размерами планок. Начал от середины нижней планки по часовой стрелке.

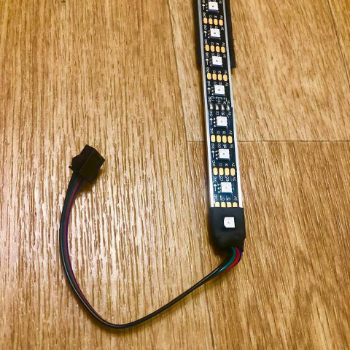

К контактам ленты на концах планок припаял коннекторы на проводах. Этот вариант дает больше свободы в размещении планок друг относительно друга. Края изолировал термоусадкой.

монтаж оставляет возможность регулировать �угол атаки� светодиодов относительно стены.

Files

Permalink

Type	Name	Latest commit message	Commit time
Failed to load latest commit information.
Gyver_Ambilight	upd	Feb 26, 2018
Gyver_Ambilight_v1.2	add	Jun 8, 2018
Gyver_Ambilight_v1.3	add	Dec 2, 2018
Schemes	added	Sep 2, 2017
Test pictures	added	Sep 2, 2017
Библиотеки/ FastLED-master	added	Sep 2, 2017
.gitattributes	Initial commit	Aug 25, 2017
AmbiBox_setup_2.1.7.exe	Динамическая подсветка для монитора	Aug 25, 2017
README.md	Update README.md	Jan 11, 2020

Динамическая фоновая подсветка для монитора компьютера с адаптивной яркостью Подробности в видео:

• Библиотеки — библиотеки для дисплея и прочего, скопировать в C:Program Files (x86)Arduinolibraries (Windows x64) C:Program FilesArduinolibraries (Windows x86)
• Gyver_Ambilight — прошивка для Arduino, файл в папке открыть в Arduino IDE (читай FAQ)
• Schemes — папка со схемами подключения
• Test pictures — папка с ядрёными радугами для теста подсветки

Материалы и компоненты

Если товар закончился, то почти всё указанное ниже можно найти здесь https://alexgyver.ru/arduino_shop/ или здесь https://alexgyver.ru/electronics/

• Arduino NANO 328p – искать
• https://ali.ski/tI7blh
• https://ali.ski/O4yTxb
• https://ali.ski/6_rFIS
• https://ali.ski/gb92E-
• Giant4 (Россия)
• Адресная лента
• https://ali.ski/crrqi1
• https://ali.ski/2I3be
• Купить в РФ, 60 свет/метр, 30 свет/метр
• Black PCB / White PCB – цвет подложки ленты, чёрная / белая. В видео была чёрная
• 1m/5m – длина ленты в метрах (чтобы заказать 2 метра, берите два заказа 1m, очевидно)
• 30/60/74/96/100/144 – количество светодиодов на 1 метр ленты. В видео использовалась лента 60 диодов на метр
• IP30 лента без влагозащиты (как на видео)
• IP65 лента покрыта силиконом
• IP67 лента полностью в силиконовом коробе
• Постфикс ECO – лента чуть более низкого качества, меньше меди, на длинной ленте будет сильно проседать яркость
• БЕЗПАЕЧНЫЕ УГЛОВЫЕ СОЕДИНИТЕЛИ ДЛЯ ЛЕНТЫ. https://ali.ski/AMpzu
• БП 5V Али искать (минимум 3A на каждые 100 LED)
• https://ali.ski/DItEG
• https://ali.ski/t3YFfU
• Мощные https://ali.ski/7Jg69
• Мощные https://ali.ski/NGDrjQ
• Фоторезисторы https://ali.ski/o5cN8
• Резисторы ЧипДип 10 кОм https://www.chipdip.ru/product0/41486
• Резисторы ЧипДип 300 Ом https://www.chipdip.ru/product0/29794

Устройство LCD-дисплея

Прежде, чем выяснить, как производится замена неисправной подсветки, надо разобраться, зачем она нужна в и как устроен ЖК-экран.

Жидкие кристаллы – вещества, имеющие свойство текучести, но расположение молекул в них упорядочено. Молекулы в этих веществах имеют вытянутую или дискообразную форму. Принцип действия LCD-дисплея основан на свойстве молекул ЖК менять пространственную ориентацию под действием приложенного электрического поля. Таким способом можно регулировать поляризацию проходящего через LCD-матрицу света и создавать изображение по принципу смешения цветов RGB.

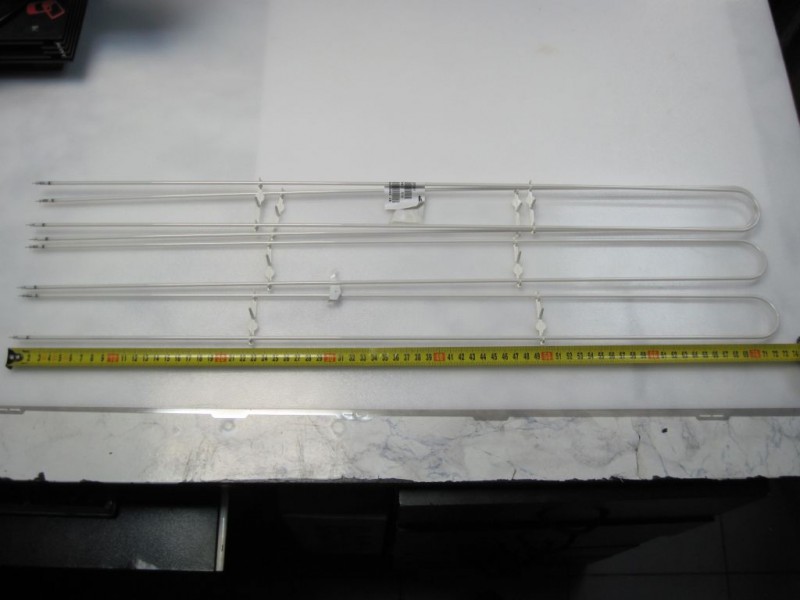

Устройство лампы с холодным катодом.

Для создания проходящего светового излучения и нужна лампа. В большинстве случаев это флуоресцентные лампы без нитей накала катодов (CCFL). Такой светильник представляет собой герметичный стеклянный баллон, наполненный инертным газом с небольшой примесью ртути. Для работы ему нужен источник напряжения 600..900 вольт (в зависимости от модификации), а для розжига несколько больше – 800..1500 вольт. Для создания равномерного потока по поверхности используется система рассеивателей.

Система создания рассеянного светового потока.

Лампа является самым недолговечным звеном в системе, но поменять ее на исправную самостоятельно не так сложно.

Часть вторая, практическая

Ввиду того что при подготовке данного материала мы хотели прежде всего ознакомиться с особенностями и разновидностями технологии светодиодной подсветки, а не дать рекомендации по выбору конкретного монитора, практическая часть будет очень краткой. Тем более что устройства, собранные на тест, значительно отличаются друг от друга. И все же скажем о них несколько слов.

Дисплеи с панелями, подсветка которых выполнена на торцевых линейках белых светодиодов, можно выделить «из толпы» одним взглядом – все они отличаются завидно малой толщиной корпуса. Не то чтобы этот параметр для обычных мониторов был критичным, но все равно с эстетической точки зрения смотрится довольно привлекательно. Правда, для LG Flatron W2286L/W2486L и Samsung SyncMaster XL2370 это достигается применением внешнего блока питания, а у такого решения есть множество противников. Впрочем, при практической эксплуатации дисплея это не играет особой роли.

Своеобразный рекорд «утонченности» в тестировании принадлежит Acer S243HL, толщина его корпуса в верхней части составила менее 20 мм при встроенном блоке питания. Меж тем устройства на базе RGB LED также претендуют на рекорды – однако уже в обратную сторону.

Для управления мониторами производители все чаще применяют сенсорные кнопки, однако если в случае дисплеев LG Flatron W2486L и Samsung SyncMaster XL2370 их работа не вызывала особых нареканий, то, к примеру, у Acer S243HL к их особенностям приходилось адаптироваться. Кстати, этот монитор и модель от BenQ отличаются оригинальным дизайнерским решением – стремясь подчеркнуть легкость и «воздушность» ЖК-панели с LED-подсветкой, дизайнеры сместили точку крепления подставки вправо. Тем самым создается эффект «парения» ЖК-панели в воздухе – очень необычно.

Отдельно прокомментируем устройство Apple LED Cinemadisplay. Для его тестирования нам пришлось переносить тестовое ПО с нашего стенда на компьютер Apple MacMini, так как единственным интерфейсом подключения здесь выступает miniDisplayPort, переходников для которого с типовых DVI/HDMI так просто и не сыщешь. Также к особенностям этого дисплея нужно отнести глянцевое покрытие экрана и отсутствие каких-либо кнопок управления – оно производится исключительно программным путем.

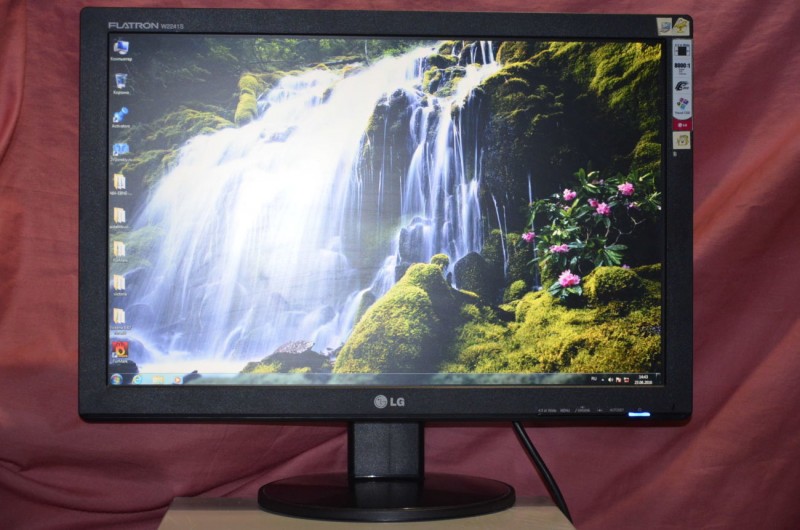

Профессиональные устройства LG Flatron W2420R и Samsung SyncMaster XL20 комплектуются аксессуарами – светозащитными козырьками и аппаратными колориметрами, причем в случае LG это довольно известный ColorVision Spyder 3. Надо полагать, стоимость этих устройств на фоне цены самого монитора попросту теряется, к тому же эффективное использование таких дисплеев в профессиональных целях без калибратора невозможно.

В тестах точности заводских настроек (т. е. линейности цветопередачи дисплея без применения калибратора) больше всех нас порадовал BenQ V2400 Eco. Также вполне на уровне оказались Acer S243HL и Samsung SyncMaster XL2370, а из профессиональных продемонстрировал эталонную точность LG Flatron W2420R. C другой стороны, модели линейки W86, равно как и профессиональный Samsung SyncMaster XL20, не могут похвастать хорошими показателями в данном тесте.

Результаты же измерения цветового охвата легко предсказать, заранее зная, какой тип подсветки применяется в дисплеях – RGB или белые светодиоды. В первом случае он очень широк и покрывает не только цветовое пространство sRGB, но и Adobe RGB и даже NTSC. Во втором его едва хватает для работы в узких рамках стандарта sRGB (сдвиг графиков в красно-зеленую область для всех таких моделей может объясняться особенностями настройки цветофильтров нашего колориметра, изначально рассчитанного на спектр CCFL, а не белых LED). Наконец, как и следовало ожидать, для дисплеев как на торцевой белой, так и тыльной RGB LED подсветке реальный показатель контрастности не превышает 1000:1. А в более подробном виде результаты тестирования мониторов будут доступны на сайте ko-online.com.ua

Мониторы предоставлены компаниями

Apple	ERC	www.erc.com.ua
iLand	www.iland.com.ua
Acer	Представительство Acer в Украине	www.acer.ua
BenQ	Ingress	www.ingress.com.ua
HP	Представительство HP в Украине	www.hp.ua
LG	Представительство LG в Украине	ua.lge.com
Samsung	Представительство Samsung в Украине	www.samsung.ua

Тип подсветки матрицы у телевизора LED.

Такие модели с жидкокристаллическим экраном в отличии от LCD изделий, где применяются флуоресцентные или люминесцентные лампы (HCFL — горячий и CCFL — холодный катод), подсвечиваются светоизлучающими диодами. Новый тип подсветки ЖК-матрицы в сравнении с LCD позволил уменьшить толщину конструкции и увеличить качество изображения

Основные технические моменты на которые желательно обратить внимание перед покупкой телевизора описаны в первой и второй публикации

Существует несколько типов LED подсветки жидкокристаллической матрицы: ковровая или по другому, прямая (Direct-LED) и краевая, которую еще называют торцевой (Edge-LED).

• Direct-LED (Full-LED). Ковровый тип подсветки предполагает расположение светоизлучающих диодов по всей площади матрицы. Именно такое расположение светодиодов позволяет получить равномерность подсветки и получить максимальное качественное изображение. Телевизоры с подсветкой Direct-LED имеют насыщенный уровень яркости и хорошую контрастность.
• Edge-LED. Краевой тип подсветки имеет положительные и отрицательные стороны. Почему? Дело в том, что здесь светоизлучающие диоды располагаются по краям или по бокам, а иногда и по всему периметру матрицы. Излучающий свет диодами попадает на специализированный распределитель, а после на рассеиватель и лишь потом на экран. К сожалению такое расположение светодиодов не дает полноценного локалього затемнения на отдельных участках экрана и хорошего контрастного перехода.

Безусловно торцевая конструкция позволяете уменьшить толщину всего телевизора, но это имеет свои последствия. Во-первых, за счет расположения светодиодов по периметру, а не по площади используется меньше диодов, а значит матрица подсвечивается не должным образом. Во-вторых, получить хорошее распределение света довольно сложно в более тонком корпусе. Как следствие тонкий рассеиватель не справляется с возложенной на него задачей должным образом и на выходе могут образоваться светлые пятна (засветы) на темных участках экрана.

В свою очередь, «безобидные» светлые пятна могут мешать комфортному восприятию видео с экрана телевизора. Следует сказать, что инженерные решения постепенно доводят ее до хорошего уровня.

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

Теперь ставим программу амбибокс. Тут всё стандартно, далее далее продолжить далее далее завершить. В конце при выборе устройства нужно указать адалайт. Запускаем. Сразу можно поставить русский язык. И можно поставить автозапуск программы при старте компьютера. Чтобы она не мешала остальным, можно поставить задержку запуска. Теперь переходим на вторую вкладку и сразу жмём кнопку больше настроек. Не пугаемся. Вспоминаем номер порта, у меня это был порт номер 5, и указываем его. Далее в программе есть несколько методов захвата изображения, из них у меня работают вроде бы первые 6, можете их все потыкать посомтреть посмотреть какой будет меньше тормозить. Но. Все методы кроме GDI FS Aero включают классическую тему оформления виндоус, то есть без прозрачных окошек, они даже подписаны no aero. Я люблю прозрачные окошки так что оставил аэро. Теперь нажимаем показать зоны захвата и видим, что они не настроены. Зон должно быть столько же, сколько у вас светодиодов. 98. Оп, перезагрузилась. Теперь жмём мастера настрйоки зон. Я наклеивал ленту так, что она получилась без угловых светодиодов, ставлю галочку. Далее, по горизонтали у меня 31 светодиод, ориентироваться нужно не на это число, а сразу смотреть вниз на зоны. Соотношение сторон определяется автоматически, но я на всякий случай поставил как у своего монитора, 16 на 9. И ещё можно удлинить зоны, чтобы они брали источник цвета с большей площади, так результат будет более симпатичным. Ну и всё. Сохраняем настрйоки и ставим галку включить подсветку. Тадаааам. Поздравляю, теперь у нас есть динамическая подсветка монитора. С режимом виндоус аэро наблюдается небольшая задержка, в других режимах без аэро задержки почти нет. В папке с картинками для тестов вы найдёте несколько сочных картинок для проверки вашей фоновой подсветки.

В 2007 году компанией Philips была запатентована необычайно простая, но эффектная технология подсветки Ambilight. Производитель отметил сразу три главных преимущества этого аппаратного решения – снижение усталости органов зрения в процессе просмотра в тёмное время суток, расширение области отображения картинки, обеспечение полноценного погружения в изображение.

Пресс-служба компании Philips сообщила, что телевизоры с адаптивной подсветкой Amilight идеально подходят не только для просмотра фотографий и видеоконтента, но и для видеоигр. Необходимо отметить, что данный тип подсветки можно встретить исключительно на ТВ от компании Philips – это одна из главных фишек бренда.

Конечно, некоторые производители пытались реализовать нечто похожее в рамках своей продукции. В основном этим занимались малоизвестные торговые марки. Впрочем, судебные тяжбы всегда заканчивались в пользу компании, запатентовавшей эту технологию. Поэтому, в лучшем случае, телевизоры Ambilight от других компаний появятся после 2027 года. Однако это будет возможно только при условии, что Philips не продлит патент.

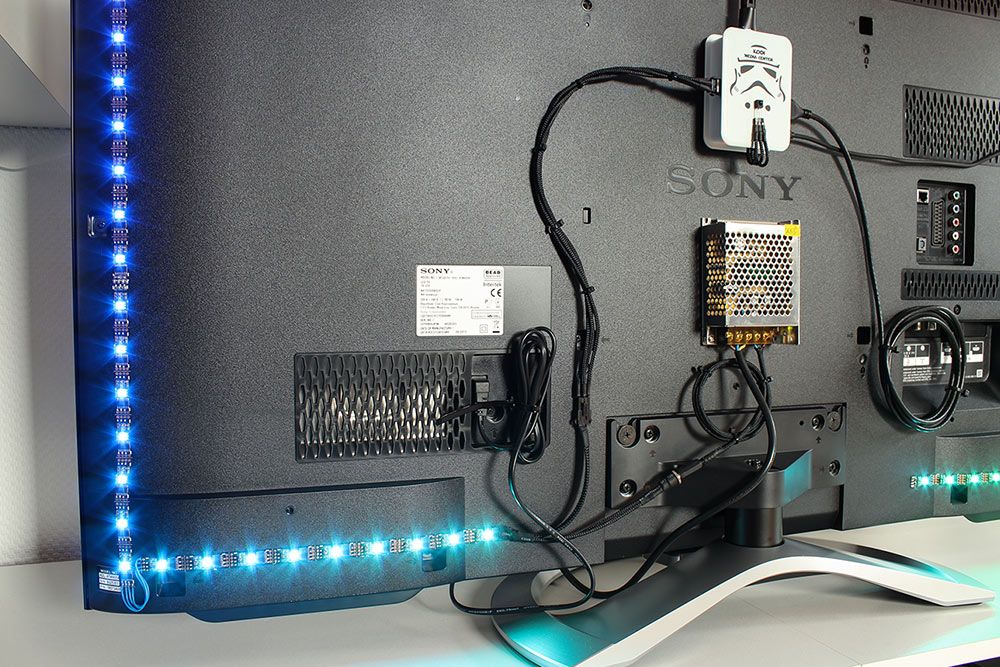

Динамическая LED-подсветка через HDMI блок управления

Одной из последних попыток достичь такой же функциональности и удобства использования, как при работе с нативным Ambilight стали так называемые блоки управления подсветкой. В отличии от предыдущего способа они не требуют никакой доустановки и отладки ПО. Достаточно соединить блок управления с устройством вывода и ввода, при помощи HDMI кабеля, подключить светодиодную ленту и вуаля, устройство готово к использованию. При этом работать блок управления может, как с любыми ТВ приставками, так и ПК или даже игровыми консолями.

Примечательно, что данный способ уже прошел некий этап пользовательской апробации и эволюции. Например, первые варианты блоков управления работали с HDMI версии 1.4, что приводило к трудностям при обработке 4К HDR контента. Но разработчики быстро осознали свою ошибку и современные блоки управления получили HDMI версии 2.0, с полноценной поддержкой 4К и HDR Dolby Vision. Вероятно, на текущий момент времени, данный способ найти достойную альтернативу Ambilight самый действенный. Но, естественно, и тут не обошлось без ложки дёгтя. Несмотря на все положительные моменты, устройство получилось ну уж слишком дорогим. Готовы ли Вы выложить 5.000, 7.000, а то и 10.000 тысяч рублей за подсветку экрана?

Вариант блока управления подсветкой с версией HDMI 1.4 можно приобрести здесь. А усовершенствованную модель с HDMI 2.0 у проверенного продавца по этой ссылке.

Инструкция по установке

При монтаже светодиодной ленты стоит обратить внимание, что в комплектах с блоками управления, LED лента, как правило, разделена на две: верхнюю(side) и нижнюю(bottom). Каждая из которых подключается к отдельному USB порту

Далее, уже с помощью HDMI порта, блок управления соединяется с устройством ввода (например, ТВ приставкой) и устройством вывода (например, проектором). Работает вся эта система от обычного блока питания, который нужно не забыть подключить к розетке.

Из общей схемы подключения видно, что излишки светодиодной ленты оказываются на краю экрана, в завершении монтажа их нужно обрезать по аналогии с установкой обычной статичной LED подсветки (по зоне контакта).

После того, как Вы запустите блок управления подсветкой нажатием кнопки питания, он самостоятельно определит подключенные устройства и адаптирует динамическую подсветку к происходящему на экране.

Статичная LED-подсветка

Первыми шагами к покорению технологии Ambilight на китайском рынке стали различные варианты LED лент, которые работают без привязки к происходящему на экране (т.е. по сути являются статичными). Иначе говоря, это некий аналог новогодней гирлянды, которая приклеивается по принципу пластыря к обратной кромке Вашего телевизора, монитора или проекционного экрана.

При выборе LED ленты важно учесть количество и мощность используемых светодиодов, а также расстояние между ними. Также подобные ленты делятся на открытие и влагозащищенные

Последние отличаются чуть более надежным строением, что несколько уменьшает шансы их выхода из строя при транспортировке и монтаже. В комплекте поставки, как правило, присутствует стандартный адаптер питания и пульт для дистанционного управления режимами работы.

Подобный вариант подсветки носит скорее декоративный характер использования и, откровенно говоря, не очень нам интересен, так как имеет мало общего с технологией Ambilight. Но при этом, мы не можем отрицать его огромную популярность среди пользователей, так как он является наиболее дешевым и простым в установке вариантом. На Алиэкспресс его можно приобрести практически даром, здесь или тут.

Инструкция по установке

При установке любой LED-подсветки, самое важное определиться с её длиной. Примерное соотношение будет таковым:

Экран (в дюймах)	Длина светодиодной ленты
22? и менее	1 метр
22? — 32?	до 2-х метров
32? — 43?	до 3-х метров
43? — 60?	до 4-х метров
60? — 70?	до 5-х метров
70? — 85?	до 5-7 метров
85? — 100?	до 7-10 метров
100? и более	около 10 метров

Если не уверенны в том, какой длины лента нужна именно Вам — берите с запасом. Отрезать лишнее при монтаже возможность есть, а вот если светодиодов не хватит, тут уже ничего не поделать.

Сама светодиодная лента крепится на клеевую основу, скрытую под защитной пленкой, таким образом, чтобы в углах находилась контактная линия. При необходимости, по этой же контактной линии можно обрезать излишки, как указано на изображении. Далее к LED ленте подключается блок управления и конечно же блок питания.

Статичная LED-подсветка не требует какой-либо точечной настройки, всё управление осуществляется при помощи ИК-пульта, либо приложения эмулятора. Пользователь может переключить цвет подсветки, настроить порядок цветов и скорость их переключения.

Немного теории

Ещё 10 лет назад основным источником света в LCD-экранах были люминесцентные лампы типа CCFL, HCFL, которые проигрывали плазменным телевизорам по качеству изображения. Появление белых SMD светоизлучающих диодов с большой светоотдачей, малым энергопотреблением и габаритами в корне изменило ситуацию, благодаря чему появилось новое поколение мониторов.

В магазинах стали активно предлагать LED TV, не объясняя при этом, что на светодиодах выполнена только подсветка, а экран по-прежнему остаётся жидкокристаллическим. Масштабные рекламные акции и красивые рассказы консультантов о преимуществах светодиодного варианта способствовали резкому росту продаж LED TV и мониторов, благодаря чему на сегодняшний день они имеют полное превосходство над другими видами подсветки.

Подключаем

И так, тут нам нужно выполнить два шага. Для начала — разместить и прикрепить светодиодную ленту к задней части монитора, после чего — всё подключить. Давайте с этого и начнём.

Обратите внимание, что ленту разлаживать и разрезать нужно тоже правильно! Положите монитор «лицом вниз» и в таком положении лента должна начинаться в нижнем левом углу. И от его должна идти против часовой стрелки

Обратите внимание на ещё одно важное правило! Вам необходимо разложить ленту на нижней и правой стороне, после чего сосчитать количество светодиодов и отрезать для верхней и левой стороны полоски с точно таким же количеством светодиодов. К примеру у меня в нижней и верхней полосках получилось по 29 светоиодов. А на боковых стенках — по 16

Конечно же у вас наверняка получатся другие цифры. Но не забудьте их записать, чтоб потом ещё раз не пересчитывать, эти цифры нам в дальнейшем понадобятся!

А на боковых стенках — по 16. Конечно же у вас наверняка получатся другие цифры. Но не забудьте их записать, чтоб потом ещё раз не пересчитывать, эти цифры нам в дальнейшем понадобятся!

Теперь пришло время «окончательной сборки». Схему подключения я оставил на картинке правее. Как видите — в схеме нет ничего сложного. Управляющий провод подключаем к 13 ножке, выход — заземляем, а саму ленту подключаем к плюсу и минусу блока питания. К слову говоря, если провод получается довольно длинным — желательно сигнальный (на схеме — зелёный) провод и провоз заземления обмотать между собой. Таким образом он экранируется и не так сильно подвергается помехам.

У меня есть блок питания с USB и достаточным выходным током. По этому я «ампутировал» USB провод и подпаял к ему все необходимые провода. Все их припаял к разъёму, который шёл в коплекте с лентой и отдельно вывел провод для платы, которая находится в сторонке, чтоб не мешала. На фото ниже можете видеть получившуюся «косу» и то, как к ней припаяна плата Arduino.

Осталось только подключить USB провод от компьютера к плате и работа по части «железа» завершена. Осталось только всё это собрать по части софта.
