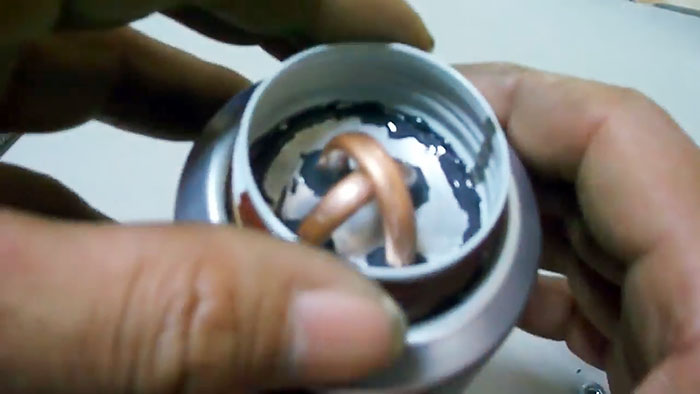

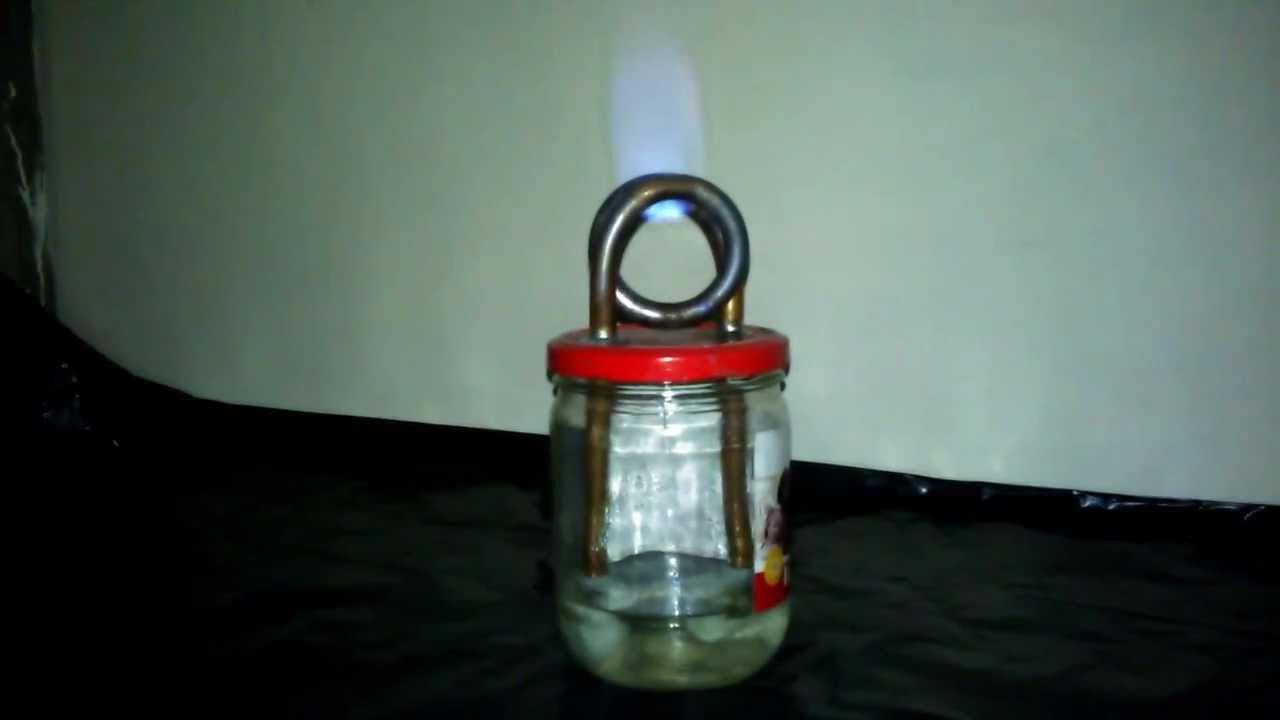

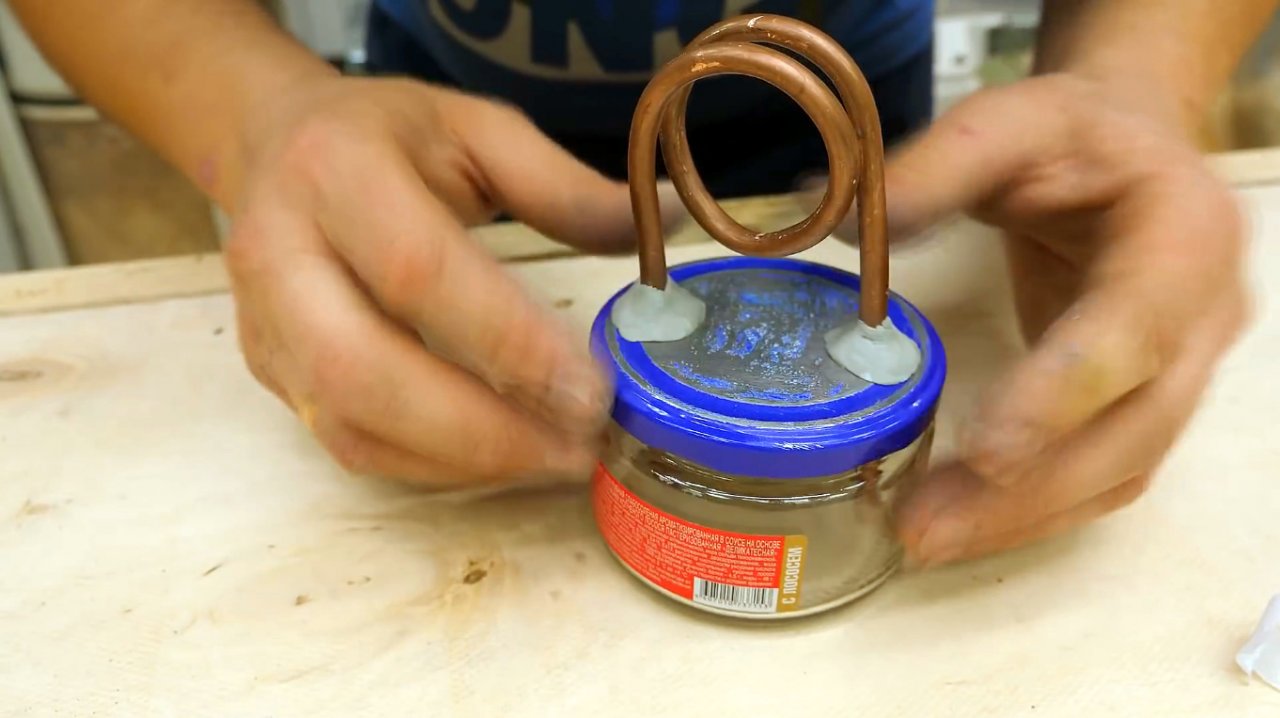

Делаем спиртовую горелку в домашних условиях

Изготовление газовой горелки

Приступая к самостоятельному изготовлению устройства, необходимо приготовить инструменты для работы и подобрать требуемый материал. Прежде всего, выбирают материал для ручки. Жёстких требований не существует, поэтому каждый может использовать свою фантазию и возможности. Основными требованиями к ручке являются: её удобство в эксплуатации, чтобы она не перегревалась во время работы. Опыт показывает, что целесообразно использовать готовую рукоятку. Например, ручка от какого-нибудь, вышедшего из строя паяльника, кипятильника или другого бытового прибора.

Для изготовления подводящей трубки используется сталь. Выбирают стальную трубку диаметром не более 1см и толщиной стенки 2,5 мм. Изготовленную рубку вставляют в подготовленную ручку. Там её необходимо надёжно закрепить. Способ крепления выбирается в соответствии со своими возможностями.

После этого рассекатель надёжно закрепляют в корпусе. Следует предусмотреть небольшой зазор для внутреннего фланца. Рекомендуемый зазор должен составлять примерно 5мм. Такой зазор обеспечит необходимое замедление скорости потока газа, который поступает к запальнику. Замедление позволит надёжнее зажигать горелку.

Рекомендуем: ИБП для котла — разбираемся в нюансах выбора источника бесперебойного питания для газового котла отопления

Форсунку изготавливают из металлического прута. Она обеспечит подачу газа к области горения. Её изготавливают следующим образом. Сверлом диаметром в 2мм аккуратно делают глухое отверстие в корпусе форсунки. Затем сверлят отверстие сверлом 4мм. Оно необходимо для создания перемычки. Их аккуратно заклёпывают и шлифуют.

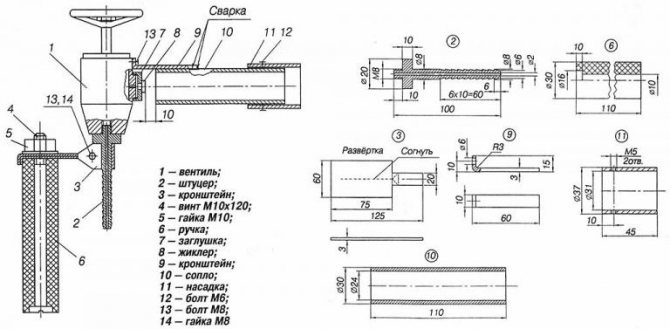

Чертеж газовой горелки

Конец изготовленной трубки соединяют с выходным отверстием редуктора. Для соединения применяют гибкий шланг. Материал подбирают из перечня разрешённых материалов для бытовых газовых систем. Это может быть специальная резина или особый тканевый материал. Для обеспечения надёжности и пожарной безопасности целесообразней использовать сертифицированный материал. Шланг надевают на трубку и закрепляют его стандартным хомутом.

После завершения сборки всего аппарата, требуется выставить оптимальное давление в баллоне. Перед поджигом горелки следует тщательно проверить всю систему подачи газа, смешивания с воздухом на наличие возможных утечек. Если они проявились, их обязательно необходимо устранить. Только после всех проверок можно зажигать горелку. Горелка должна обеспечивать длину горящей струи до 50 мм.

Грамотно самостоятельно собранная горелка прослужит надёжным помощником в делах на длительный срок. Она будет тем средством, которое поможет решать многие бытовые задачи, не прибегая к применению дорогостоящего инструмента.

Как работает спиртовка

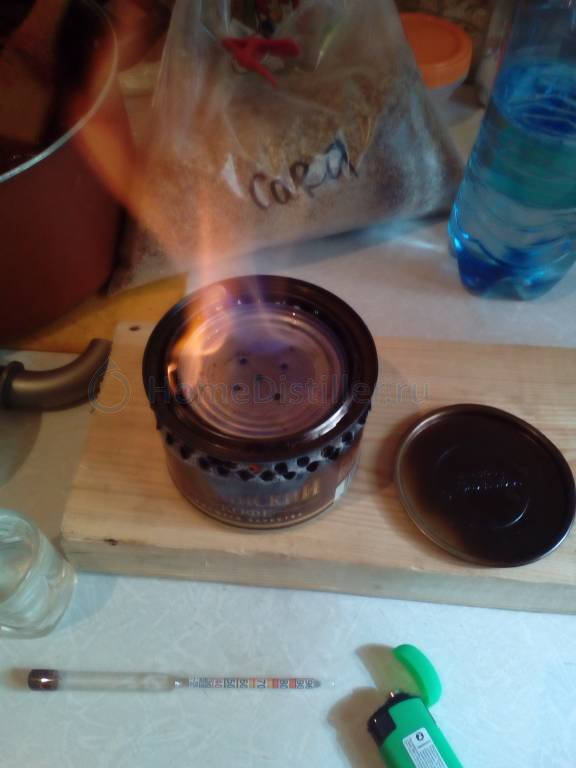

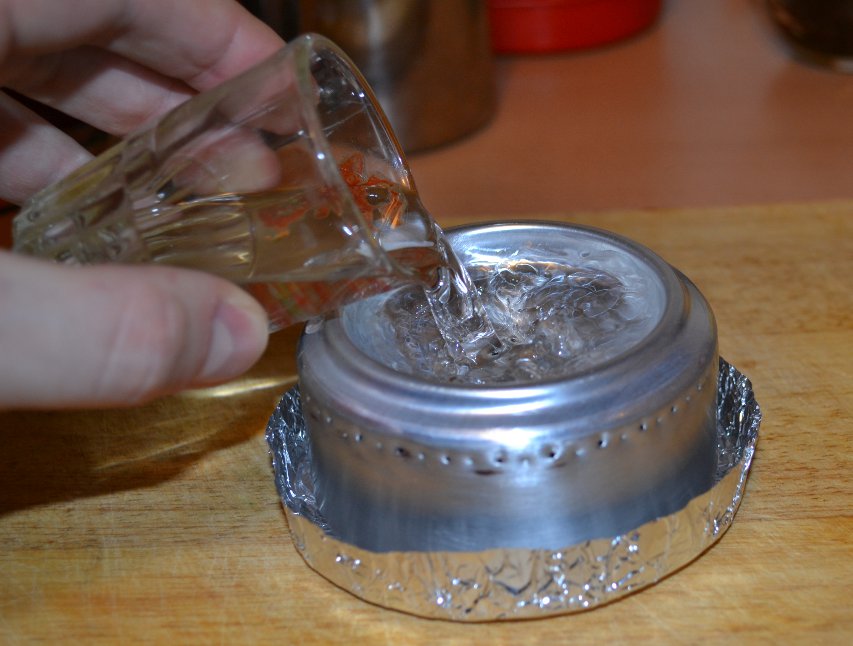

Наливаем спирт через отверстие в крышке почти до боковых отверстий. Из-за стекловаты уровень спирта не видно, но вполне можно приспособиться наливать «на глаз» или разметить бутылочку со спиртом по порциям. В моей спиртовке это примерно 20 мл.

На металлическую крышку ставим спиртовку
, а на неё ставим кружку с водой.

Затем наливаем немного спирта на крышку-подставку вокруг спиртовки и поджигаем его.

Что при этом происходит:

Спирт горит вокруг спиртовки, тем самым нагревая её и спирт внутри. Он начинает активнее испаряться и выходит через боковые отверстия, загораясь от огня снаружи. Поначалу пламя будет довольно большое. Затем спирт на крышке-подставке выгорает. К этому времени спиртовка уже достаточно нагрелась сама и спирт внутри неё активно испаряется и горит в форме конфорки. Как только спирт с крышки выгорел, пламя спиртовки становится немного меньше и горит ровно по дну кружки почти не выходя за его пределы. При этом пламя продолжает нагревать верхний край спиртовки над отверстиями и спирт внутри неё постоянно подогревается от стенок корпуса. Устанавливается устойчивое равновесие между нагревом спирта, его горением и испарением. Через некоторое время вода в кружке закипает.

Важный момент

— кружка должна стоять именно на спиртовке, непосредственно соприкасаясь с её корпусом. Так как кружка холодная и постепенно нагревается, она забирает часть тепла с корпуса спиртовки и не даёт ему перегреваться. Это очень заметно, если приподнять кружку над спиртовкой, пламя сразу становится намного интенсивнее и спирт выгорает гораздо быстрее. Когда же кружка стоит на спиртовке, пламя большую часть времени горит равномерно.

Технология проведения работ

Спиртовые можно приобрести в магазине, однако конструкция настолько проста, что изготовить их вы можете самостоятельно. Топливный бачок следует наполнить спиртом, но не более чем на 1/2 объема. На вход компрессора устанавливается простейший фильтр. Его можно выполнить самостоятельно, используя воронку, на которую натягивается отрезок Принцип функционирования устройства обеспечивается благодаря подкачке воздуха компрессором, а также дальнейшему его попаданию в ресивер под некоторым давлением. В нем сглаживаются пульсации давления. Затем воздух отправляется в емкость с топливом, где смешивается с парами спирта. Полученная смесь поступает на горелку. Корректировать интенсивность горения можно с помощью специального винта, который имеется на горелке.

Какую делать?

Газовые горелки малой мощности для быта и мелкого частного производства по эксплуатационным показателям классифицируются след. образом:

• Высокотемпературные – для точных спаечно-сварочных, ювелирных и стеклодувных работ. КПД не важен, нужно добиться максимальной для данного топлива температуры пламени.
• Технологические – для слесарных и кузнечных работ. Температура пламени весьма желательна не ниже 1200 градусов, и с соблюдением этого условия горелка доводится до максимальной экономичности.
• Отопительные и кровельные – добиваются наилучшего КПД. Температура пламени, как правило, до 1100 градусов или ниже.

Касательно способа сжигания топлива газовая горелка может быть выполнена по одной из след. схем:

1. Свободно-атмосферной.
2. Атмосферно-эжекционной.
3. С наддувом.

Атмосферные

В свободно-атмосферных горелках газ сгорает в свободном пространстве; приток воздуха обеспечивается свободной конвекцией. Такие горелки неэкономичны, пламя рыжее, коптящее, пляшущее и бьющееся. Интерес, представляют, во-первых, потому, что избыточной подачей газа или недостаточной воздуха любую другую горелку можно перевести в свободно-атмосферный режим. Именно в нем горелки поджигают – на минимуме подачи топлива и еще меньшем притоке воздуха. Во-вторых, свободный приток вторичного воздуха может быть очень полезен в т. наз. полутораконтурных горелках для отопления, т.к. намного упрощает их конструкцию не в ущерб безопасности, см. далее.

Эжекционные

В эжекционных горелках не менее 40% необходимого для сгорания топлива воздуха подсасывается газовым потоком от инжектора. Эжекционные горелки конструктивно просты и позволяют получить пламя с температурой до 1500 градусов при КПД свыше 95%, поэтому используются наиболее широко, однако не могут быть выполнены модулируемыми, см. ниже. По использованию воздуха эжекционные горелки делятся на:

• Одноконтурные – весь нужный воздух засасывается сразу. С должным образом профилированным газовым каналом на мощности более 10 кВт показывают КПД свыше 99%. Своими руками не повторяемы.
• Двухконтурные – ок. 50% воздуха засасывается инжектором, остальное – в камеру сгорания и/или дожигатель. Позволяют получить либо пламя в 1300-1500 градусов, либо КПЛ свыше 95% и пламя до 1200 градусов. Используются любым образом из указанных выше. Конструктивно достаточно сложны, но своими силами повторяемы.
• Полутораконтурные, часто называемые также двухконтурными – первичный воздух подсасывается потоком из инжектора, а вторичный свободно поступает в ограниченный объем (напр., топку печи), в котором и догорает топливо. Только однорежимные (см. ниже), но конструктивно просты, поэтому широко используются для временного запуска отопительных печей и котлов на газе.

С наддувом

В горелках с наддувом весь воздух, и первичный, и вторичный, подается в зону сгорания топлива принудительно. Простейшая микрогорелка с наддувом для настольных спаечных, ювелирных и стекольных работ может быть сделана самостоятельно (см. далее), но изготовление отопительной горелки с наддувом требует солидной производственной базы. Зато именно горелки с наддувом позволяют реализовать все возможности управления режимом горения; согласно условиям использования они делятся на:

1. Однорежимные;
2. Двухрежимные;
3. Модулируемые.

Управление горением

В однорежимных горелках режим сгорания топлива либо определяется раз навсегда конструктивно (напр., в промышленных горелках для отжиговых печей), либо устанавливается вручную, для чего горелку нужно или погасить, или прервать технологический цикл с ее применением. Двухрежимные горелки работают, как правило, на полной или половинной мощности. Переход с режима в режим осуществляется по ходу работы либо пользования. Двухрежимными делают отопительные (зима – весна/осень) либо кровельные горелки.

В модулируемых горелках подача топлива и воздуха плавно и непрерывно регулируется автоматикой, отрабатывающей по комплексу критически важных исходных параметров. Напр., для отопительной горелки – по соотношению температур в помещении, наружной и теплоносителя в обратке. Выходной параметр возможен один (минимальный расход газа, наибольшая температура пламени) или их может быть тоже несколько, напр., при температуре пламени у верхнего предела минимизируется расход топлива, а при ее падении оптимизируется для данного техпроцесса температура.

Практические газовые нюансы

Зачем и почему? Во-первых, это вещь недешевая. Во-вторых, конструкция газовой горелки не слишком сложная, она будет вам по плечу, обещаем

Перед тем, как сделать газовую горелку своими руками, нужно принять во внимание кое-какую специальную информацию

Как происходят сварочные работы газовой горелкой.

Особенности газовых горелок:

• Первым делом – материал, из которого должно быть сделано сопло. Только тугоплавкий металл, ведь ваше устройство должно выдавать по-настоящему высокие температуры – вплоть до 1000°С, поэтому сопло должно быть устойчивым с таким температурам.
• Не экономим на кране, ведь от его качества будет зависеть ваша безопасность. Если вдруг начнется утечка, подача газа мгновенно перекрывается с помощью крана. Кран должен быть качественным, он не должен пропускать.
• Еще один элемент устройства, качество которого должно быть самым высоким – узел подключения к газовому баллону с редуктором или без него, если баллончик небольшого размера – тогда он с клапаном. Помним, что подавляющая часть аварий с «газовой» подоплекой происходит именно из-за дефектного запорного аппарата.
• Чаще всего используется пропан – это для вашей информации.
• По своей сути газовая горелка – это форсунка испарительного типа.
• Газовая горелка для пайки своими руками в принципе ничем не отличается от устройства для закаливания металлических деталей, так что она может быть сделана для самого разнообразного применения.

Как устроена газовая горелка?

Механизм действия устройства инжекторного типа:

1. Газ подается по шлангу в результате давления, которое образуется в процессе испарения сжиженного газа внутри баллона. Этого давления вполне достаточно, чтобы газа поступающего газа хватало для возникновения и поддержки ровного постоянного пламени. Не на всех баллонах имеется редуктор, в этом случае поступление газа может регулироваться рабочим краном.
2. Запорный кран – ни в коем разе не рабочий, у него совершенно другая функция, он крепится на вентиль баллона с единственной задачей – открывать или закрывать подачу газа.
3. Струя газа подается в насадку через трубку подачи газа. Эта трубка переходит в ниппель, который формирует направление пламени. Этот ниппель вместе с трубкой подачи газа расположен в специальном вкладыше, функция которого – смешивание газа с воздухом.
4. Вкладыш вместе с ниппелем и трубкой подачи газа регулируется винтом. Лучше всего делать устройство сборно-разборным, так как ниппель необходимо чистить в обязательно порядке.
5. После формирования во вкладыше смесь газа и воздуха подается в специальное сопло насадки, в которое подается дополнительная порция кислорода из атмосферного воздуха. В насадке нужны вентиляционные отверстия, они позволят сделать пламя более ровным и стабильным.

Горелка для пайки твердыми припоями

Горелка вместе с вентилем навинчивается на газовый баллончик, и пользоваться ею очень удобно (рис. 1). Для изготовления горелки нужно приобрести вентиль со шлангом для портативной плитки. Он продается в магазинах и киосках, торгующих газовыми баллончиками. Вентиль нужно разобрать, нагреть на газовой плите и отпаять металлическую трубку, соединённую с резиновой трубкой. Они нам не понадобятся. Кроме того, нужно приобрести форсунку для примуса и отрезок медной или латунной трубки с наружным диаметром 6 мм.

Рис. 1. общий вид горелки, навёрнутой на газовый баллончик: 1 — горелка; 2 — вентиль; 3 — баллончик.

Горелка (рис. 2) состоит из трубки 1, вкладыша 2, подающей трубки 3 с впаянной на конце форсункой 4. Подающая трубка впаяна в вентиль, который навинчивается на газовый баллончик.

На конце в подающую трубку впаяйте опиленную форсунку для примуса. Такая форсунка имеет отверстие диаметром 0,25 мм. Для проверки соосности форсунки и подающей трубки можно воспользоваться прямым куском тонкой струны длиной 30 мм. Форсунка от газовой плитки непригодна, так как имеет слишком маленькое отверстие (диаметр 0,1 мм).

Рис. 2. Горелка: 1 — трубка; 2 — вкладыш, 3 — подающая трубка; 4 — форсунка; 5 — контргайка; 6 — отверстия для дополнительного подсоса воздуха.,/p>

Вкладыш (рис. 3) нужно выточить из стали. Он имеет 10 отверстий диаметром 1,8 мм, которые нужны для подсоса воздуха, необходимого для горения и одновременно для уменьшения нагрева центральной части вкладыша и, следовательно, подающей трубки и форсунки.

Рис. 3. Вкладыш.

Трубку (рис. 4) согните ив листовой стали толщиной 0,6 мм и стык пропаяйте медно-цинковым припоем, имеющим высокую температуру плавления. Внутренний диаметр сделайте таким, чтобы вкладыш 2 входил внутрь с усилием. На расстоянии 18 мм от края в трубке просверлите 4 отверстия диаметром 4 мм для дополнительного подсоса воздуха в горелку. Вставьте вкладыш в трубку так, чтобы эти отверстия были полностью открыты. Подающую трубку изогните под углом в 45° и другим концом впаяйте в вентиль. После этого соберите горелку и отрегулируйте её.

Рис. 4. Трубка.

Закройте вентиль и наверните его на газовый баллончик. Зажгите спичку, поднесите её к горелке и поворотом маховичке вентиля на небольшой угол пустите газ. Если теперь немного увеличить подачу газа, пламя погаснет.

Это значит, что в неё подсасывается слишком много воздуха. Подвиньте вкладыш вперед на 1 мм таким образом, чтобы он частично перекрыл отверстия в трубке. Снова повторите пробу. Горелка стала работать лучше, но всё равно она погаснет при увеличении подачи газа. Движением вкладыша в трубке подберите такое перекрытие отверстий, которое обеспечивает максимальную интенсивность горения./p>

Правильно отрегулированная горелка дает гудящее пламя синего цвета.

Технология изготовления горелки

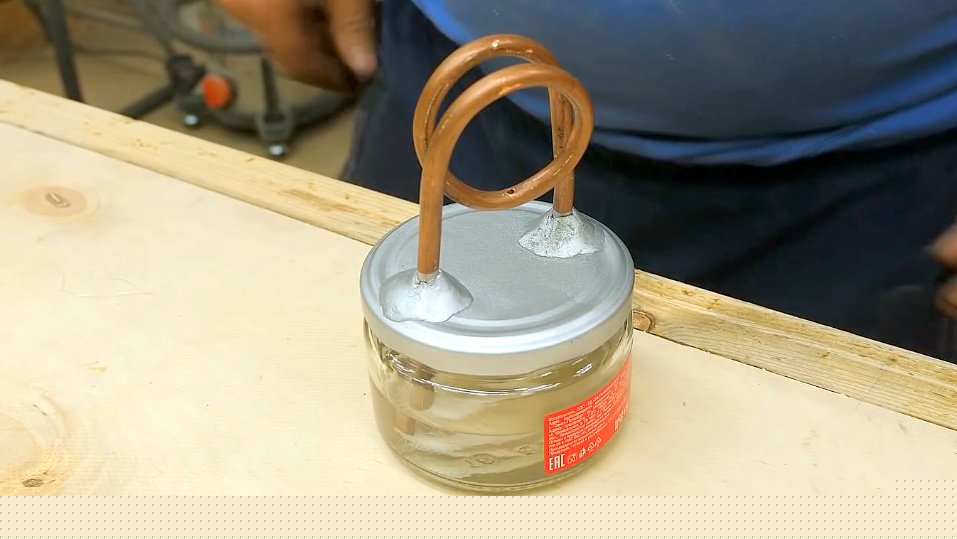

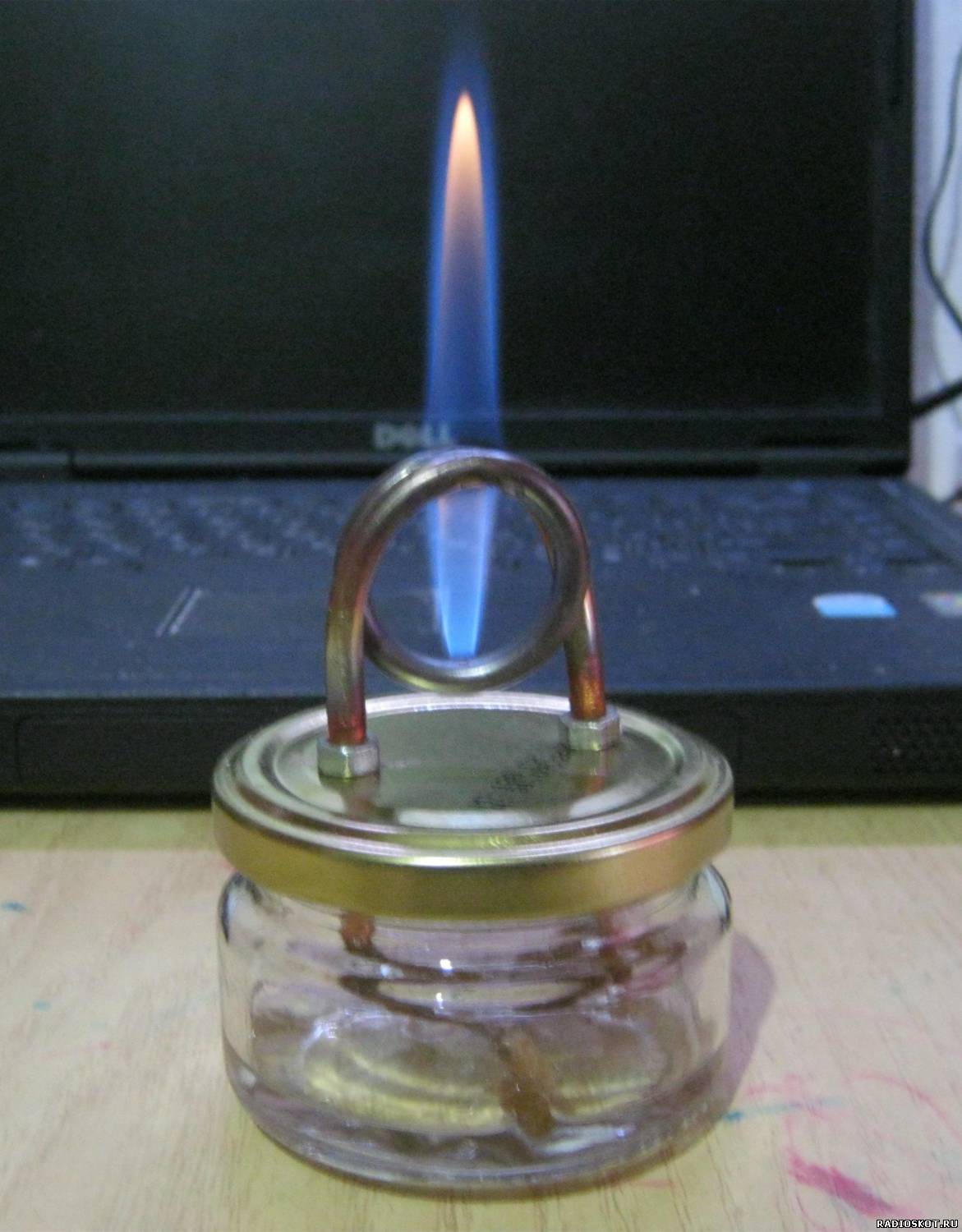

Горелка спиртовая может быть выполнена одним из нескольких способов. Если вы новичок в данном деле, то стоит выбрать максимально простую методику, которая не предполагает использования слесарных инструментов. Технология предусматривает использование жестяных пустых банок в количестве двух штук, их необходимо предварительно очистить и промыть проточной водой. После этого изделия должны хорошо просохнуть. В центральной части одной из банок следует сделать 4 прокола, используя гвозди. Такие же отверстия следует сделать по периметру ободка банки. Этот элемент станет заготовкой будущей горелки, из которой будет вырываться пламя при использовании.

Данная деталь должна быть отрезана от банки таким образом, чтобы длина бортика оказалась равна трем сантиметрам. Для этого можно использовать бытовые ножницы, так как жесть достаточно тонкая, ее легко разрезать любым острым предметом. Когда изготавливается горелка спиртовая, на следующем этапе во второй банке необходимо отрезать дно, сделать это необходимо максимально аккуратно, чтобы не было зазубрин. В противном случае возникнет необходимость использовать напильник или наждачную бумагу.

Экспериментальная часть

Вместимость резервуара может быть равна 70 миллилитрам, сопла нужно проделать в количестве 16 штук, расстояние между ними должно составить один сантиметр. Ориентировочное время горения может составить 25 минут на одной заправке. Как показывает практика, длительность и интенсивность горения таких приборов зависит от вида топлива. Лучше всего горение происходит от паров медицинского спирта. Если же речь идет о ситуациях, когда применяется салициловая кислота, то она горит не столь интенсивно. Если же горелку заправить пищевым спиртом, то она покажет наименьшее время горения.

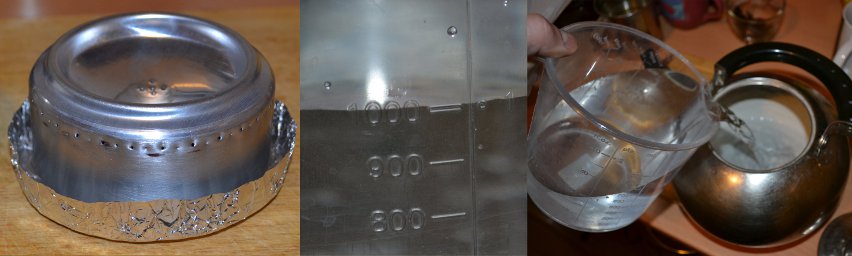

Горелка из пивной банки своими руками

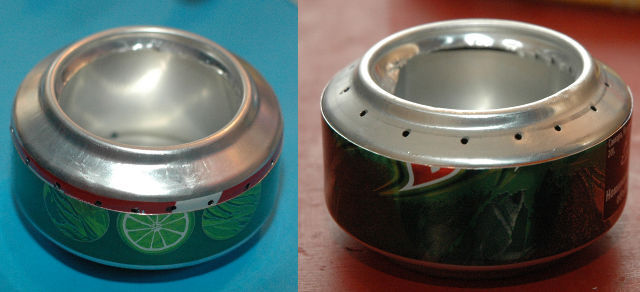

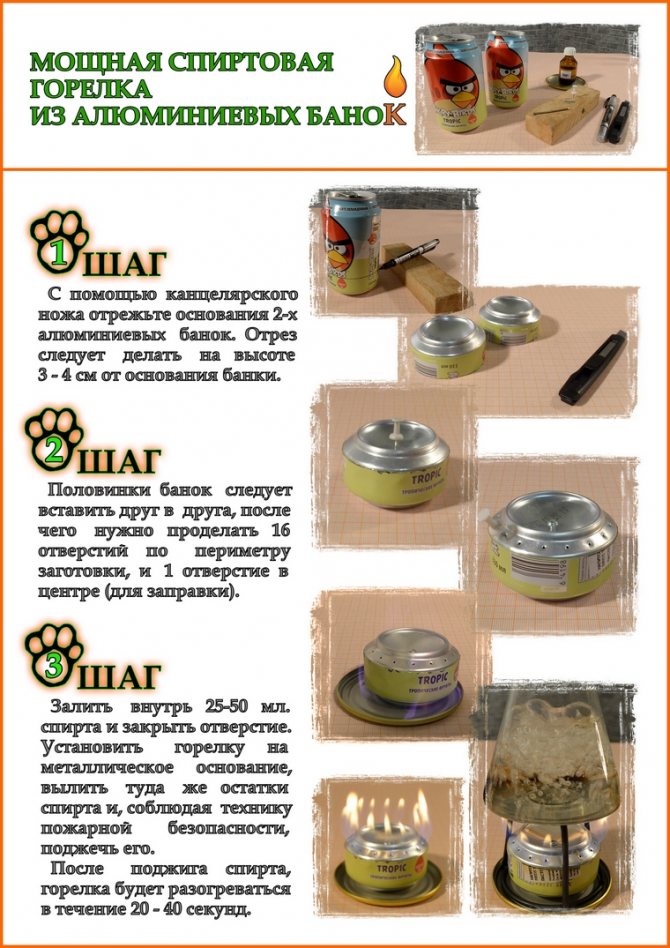

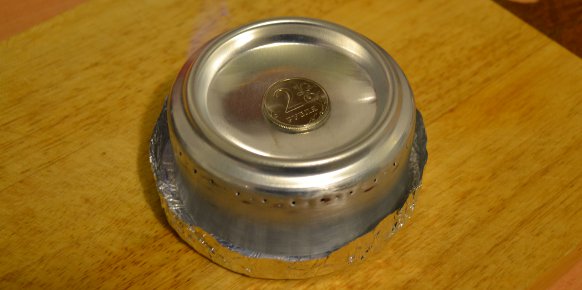

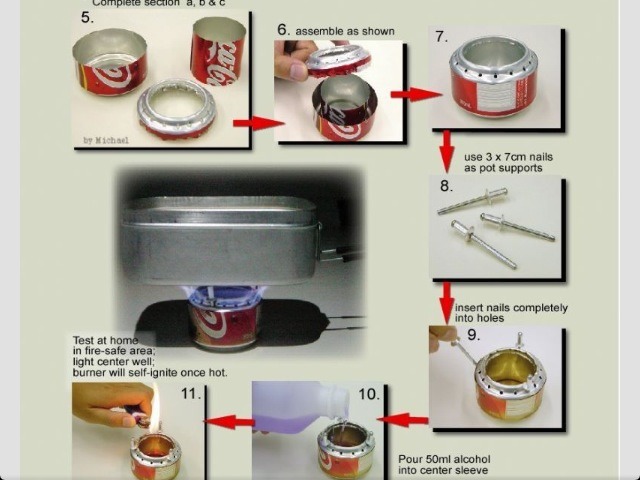

Горелка из банки Для изготовления простейшей спиртовки понадобятся две алюминиевые банки из-под пива или любой газированной воды. Чтобы горелка из пивных банок не дымилась и не плавилась при горении, необходимо зачистить ее поверхность наждачной бумагой, чтобы избавиться от краски. Затем необходимо часть каждой из банок, примерно на 3 см от донышка, отрезать канцелярским ножом. Линия отреза должна быть ровной, поэтому можно воспользоваться маркером, закрепленным на дощечке высотой 3 см, чтобы провести эту линию, или же закрепить канцелярский нож в тисках, при этом крутить банку, отрезая ее нужную часть. Острые края отрезанной части нужно обработать наждачкой.

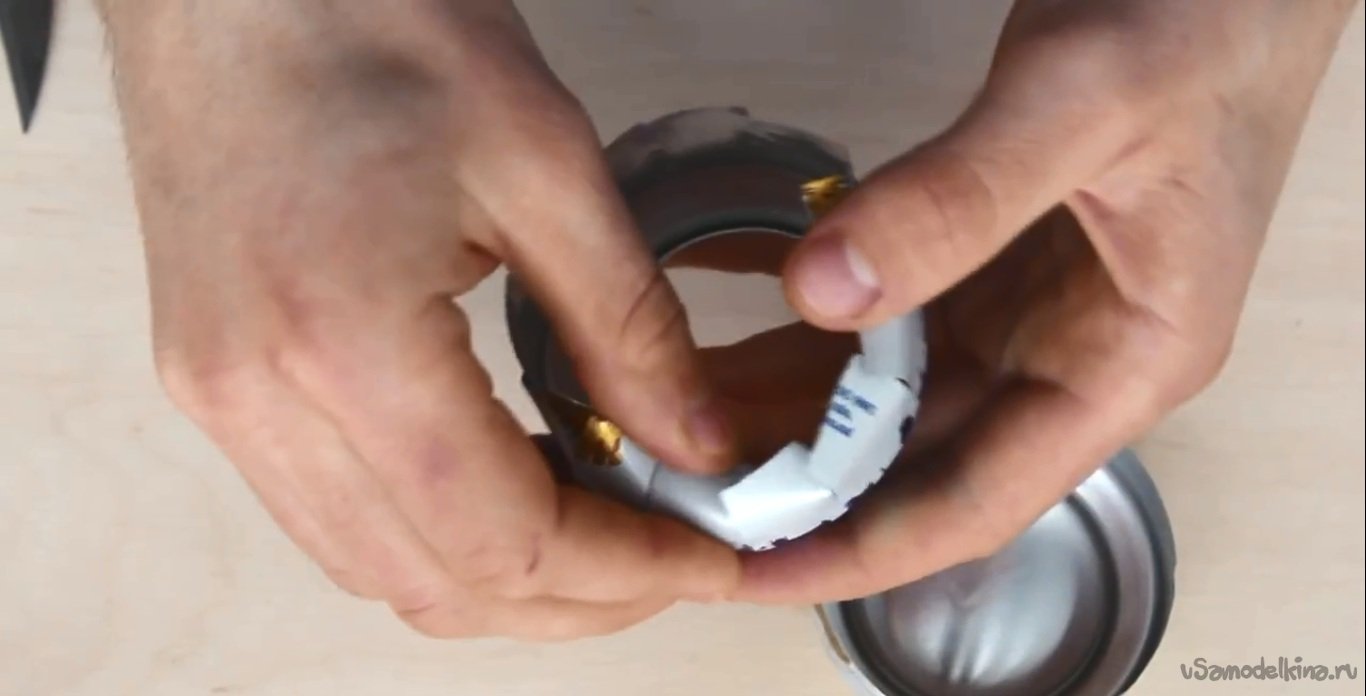

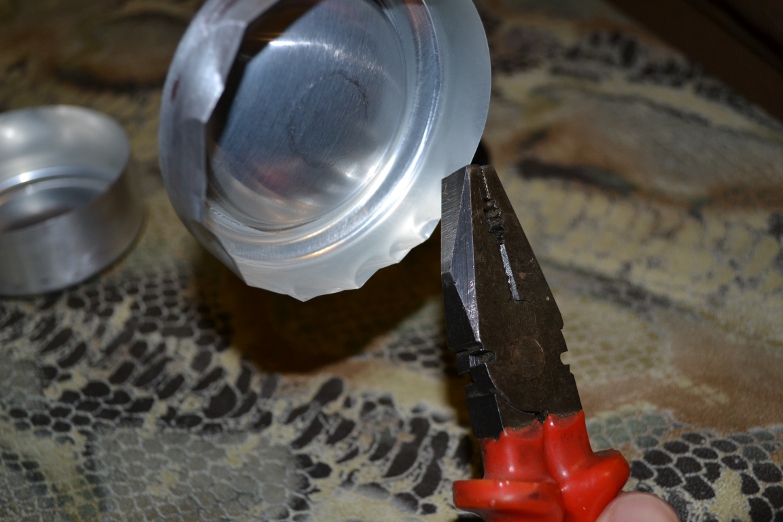

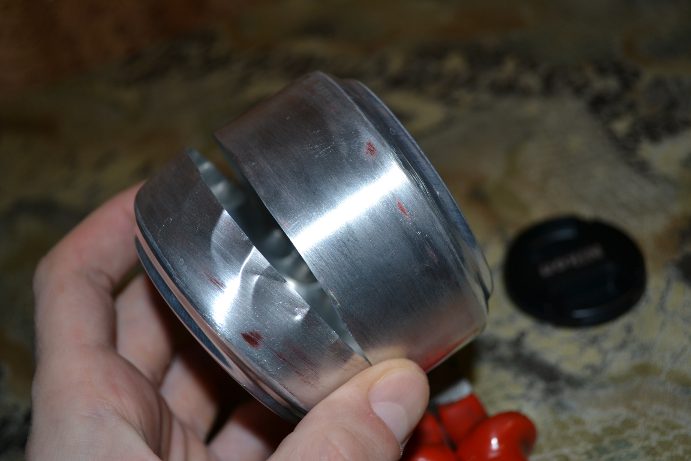

Получившиеся таким образом две одинаковые части банок нужно соединить, вставив одну в другую. Поскольку они имеют равный диаметр, соединение может вызвать затруднение, т.к. вставить одну в другую нужно так, чтобы между ними не было щели. Поскольку алюминий легко поддается деформации, перед тем, как отрезать вторую заготовку, можно на донышко целой банки натянуть отрезанную, готовую часть будущей спиртовки, расширив таким образом ее края до нужного диаметра.

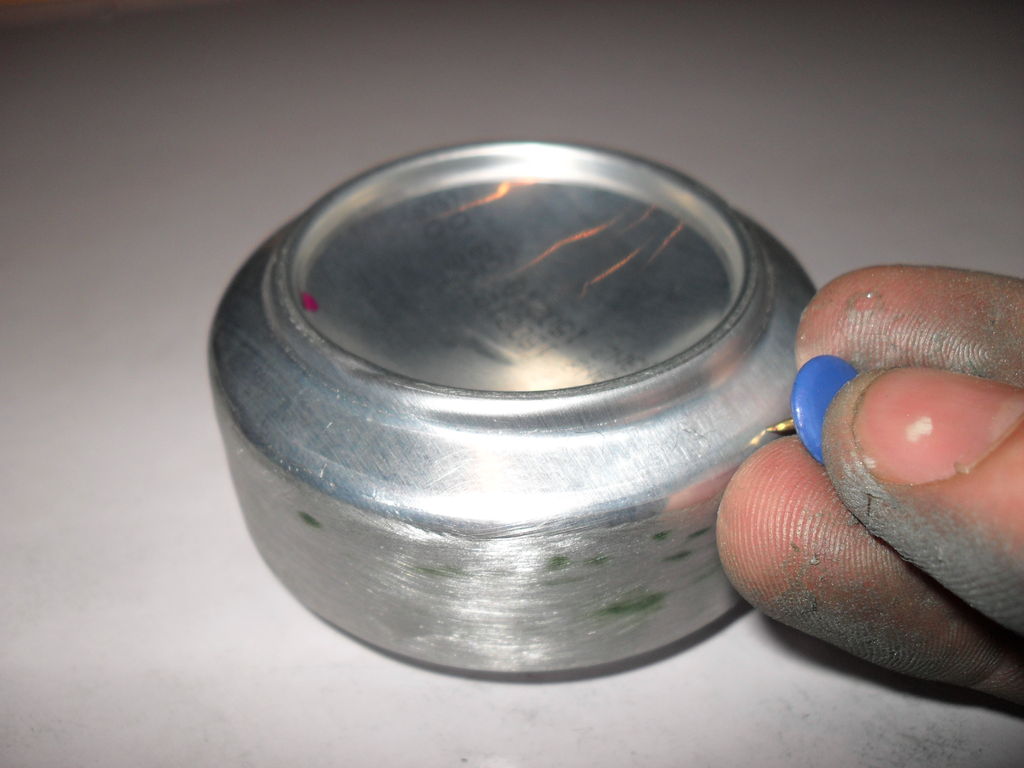

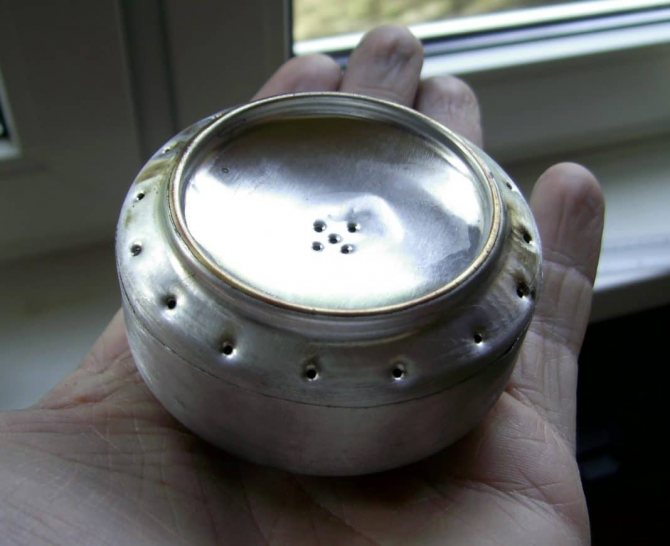

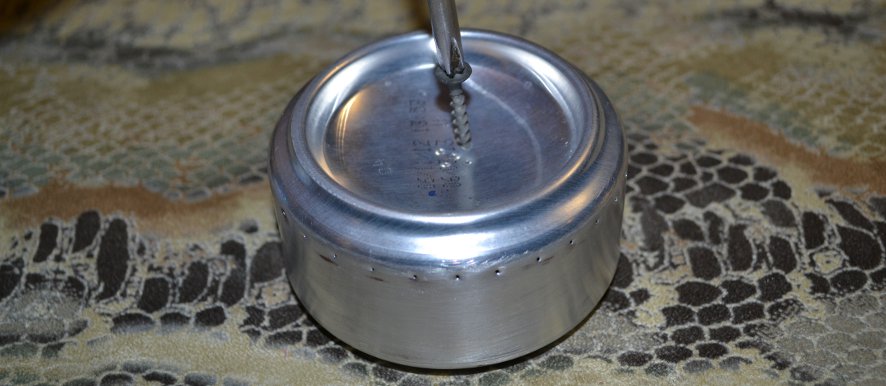

После того, как обе части соединены, по периметру верхней части спиртовки нужно сделать отверстия шилом или сверлом 1-2 мм. Их может получиться 18-20 штук с одинаковым расстоянием между ними. Чтобы языки пламени поднимались вверх, края отверстий нужно немного загнуть кверху. На верхушке горелки нужно сделать несколько отверстий 3 мм диаметром для заливки спирта и регулировки внутреннего давления емкости.

Внутрь горелки спирт можно просто заливать, а можно поместить туда ватный диск, чтобы он им пропитался.

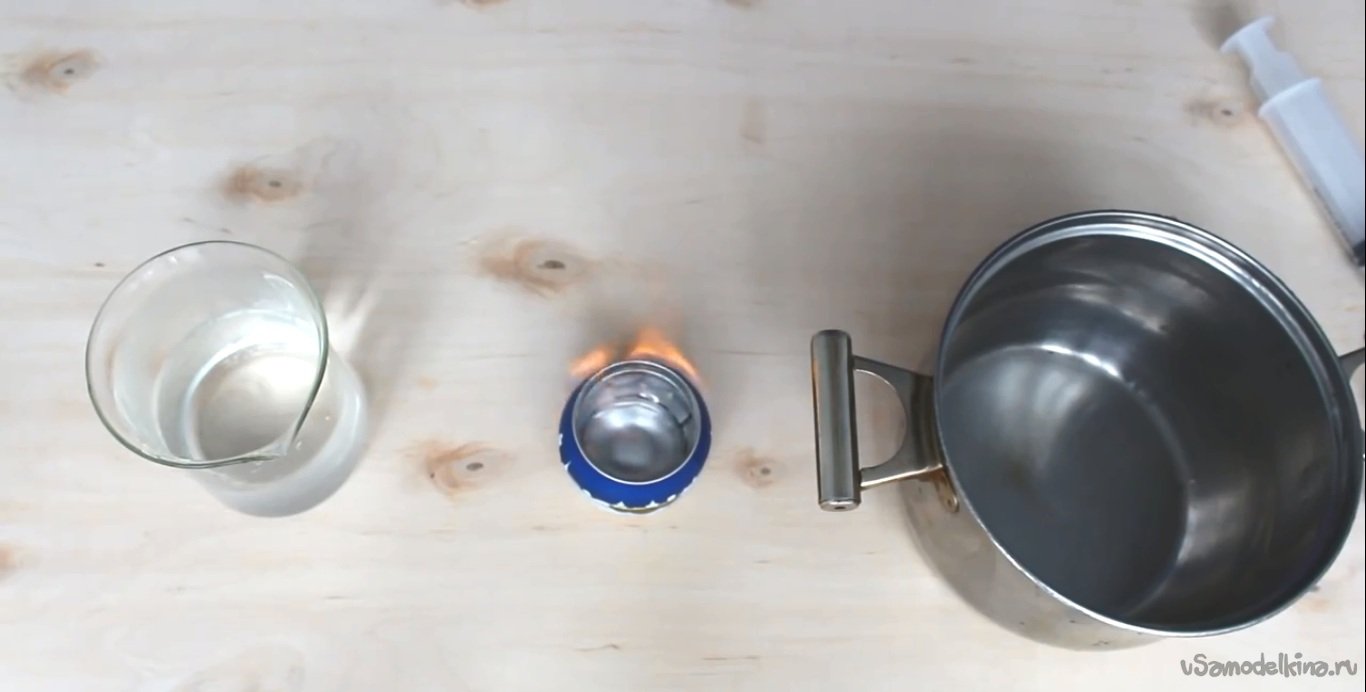

Горелка из пивной банки своими руками работает очень просто: внутрь заливается 30 мл спирта, входные отверстия по центру верхушки закрываются монетой. Низ спиртовки прогревается спичкой, пары спирта загораются, образуя языки пламени, выходящие из отверстий, сделанных по периметру.

Горелка из пивных банок

Чтобы было удобно разогревать на горелке воду или пищу, нужно сделать подставку для посуды. Для этого необходимо использовать банку чуть большего размера, например, из-под консервы. На ней нужно разметить две линии: одну на высоте горелки, вторую на высоте, больше длины горелки в два раза. Верхушка банки отрезается, а ее стенки делятся на 12 вертикальных надрезов. Из этого числа нужно оставить шесть штук, отрезав лишние через одну. По центру донышка нужно сделать отверстие для прогревания, а оставшиеся полоски загнуть внутрь к донышку. Подставка готова, осталось лишь поместить внутрь нее спиртовую горелку.

Горелка из жестяной банки

Как работает спиртовка

Наливаем спирт через отверстие в крышке почти до боковых отверстий. Из-за стекловаты уровень спирта не видно, но вполне можно приспособиться наливать «на глаз» или разметить бутылочку со спиртом по порциям. В моей спиртовке это примерно 20 мл.

На металлическую крышку ставим спиртовку
, а на неё ставим кружку с водой.

Затем наливаем немного спирта на крышку-подставку вокруг спиртовки и поджигаем его.

Что при этом происходит:

Спирт горит вокруг спиртовки, тем самым нагревая её и спирт внутри. Он начинает активнее испаряться и выходит через боковые отверстия, загораясь от огня снаружи. Поначалу пламя будет довольно большое. Затем спирт на крышке-подставке выгорает. К этому времени спиртовка уже достаточно нагрелась сама и спирт внутри неё активно испаряется и горит в форме конфорки. Как только спирт с крышки выгорел, пламя спиртовки становится немного меньше и горит ровно по дну кружки почти не выходя за его пределы. При этом пламя продолжает нагревать верхний край спиртовки над отверстиями и спирт внутри неё постоянно подогревается от стенок корпуса. Устанавливается устойчивое равновесие между нагревом спирта, его горением и испарением. Через некоторое время вода в кружке закипает.

Важный момент

— кружка должна стоять именно на спиртовке, непосредственно соприкасаясь с её корпусом. Так как кружка холодная и постепенно нагревается, она забирает часть тепла с корпуса спиртовки и не даёт ему перегреваться. Это очень заметно, если приподнять кружку над спиртовкой, пламя сразу становится намного интенсивнее и спирт выгорает гораздо быстрее. Когда же кружка стоит на спиртовке, пламя большую часть времени горит равномерно.

Самодельная спиртовая горелка: особенности

Спиртовая горелка

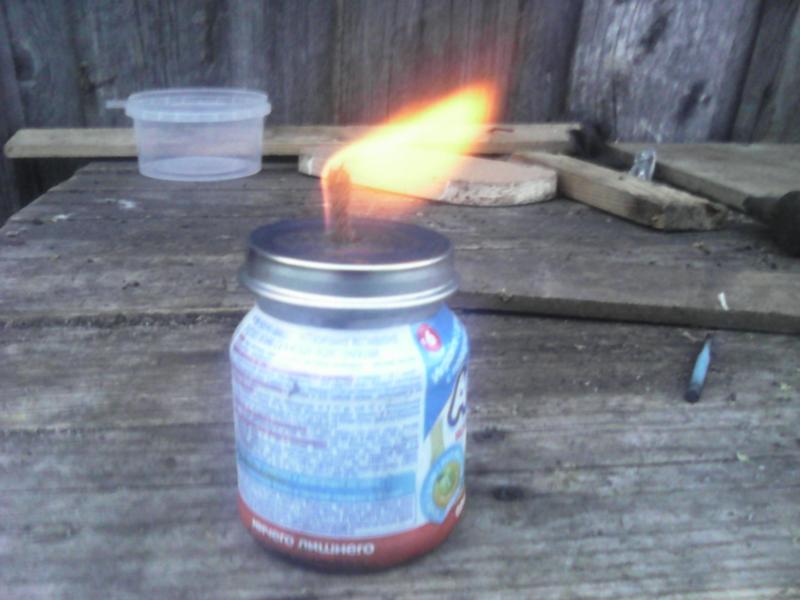

Спиртовая горелка своими руками бывает двух видов: открытая и закрытая. Выше описаны способы изготовления второго типа. Открытая отличается от закрытой тем, что она не имеет верхней крышки, и топливо поджигается без предварительного прогрева. Минус открытой спиртовки: большой расход топлива

Минус закрытой горелки: медленное нагревание, боковые языки пламени могут сдуваться ветром, требуется осторожность при обращении во избежание опрокидывания

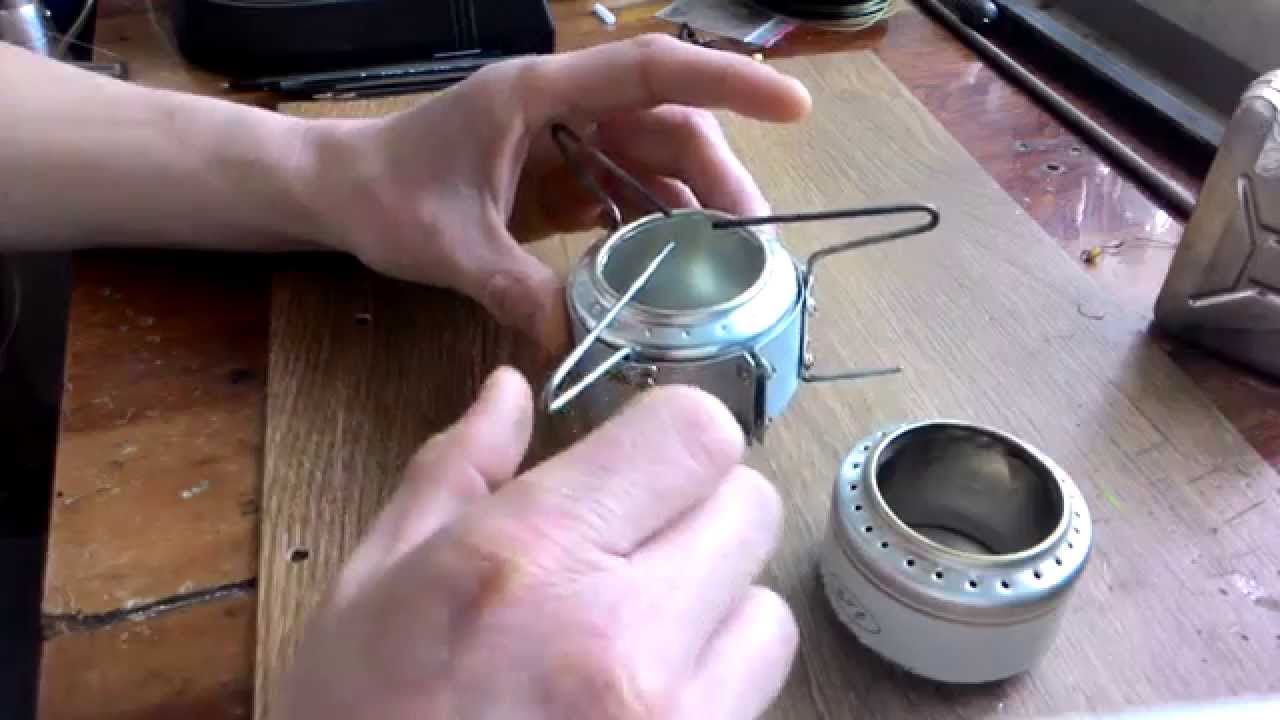

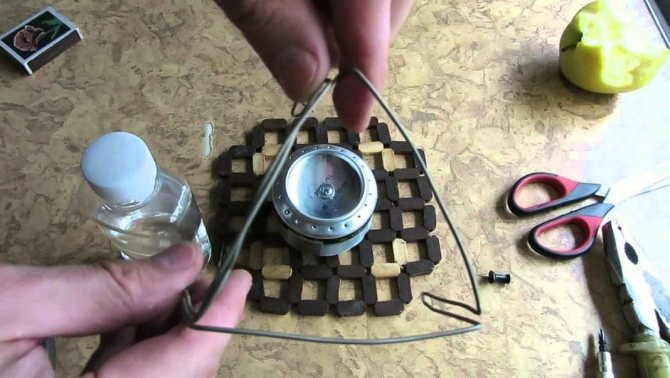

Для использования по назначению нужно будет изготовить подставку для посуды. Это легко осуществимо при помощи обычной проволоки. Подставка для котла и прочей утвари необходима в зимнее время года, когда холодная посуда способна затушить горелку. Если горелка без подставки сделана из алюминия, эффективно разогревать она будет только алюминиевую посуду.

Post Views:
149

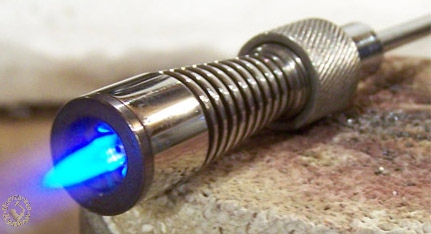

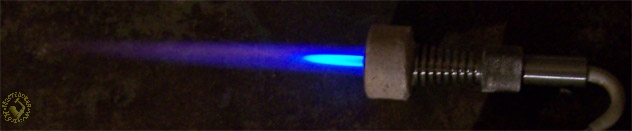

Мини- горелка

Эта горелка изначально создавалась для пайки скани с очень маленькими деталями,
поэтому основной упор сделан на уменьшение диаметра языка пламени. Тогда, когда делалась эта горелка, ещё не продавались
маленькие горелки с баллончиком для газа в виде ручки горелки. Поэтому за основу взята универсальная средняя горелка
(описание далее) и уменьшены пропорционально все размеры.

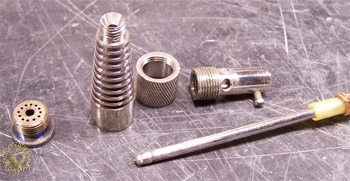

Пайка мелких деталей. Иногда для внесения
припоя и удержания элементов филиграни не хватает рук:) Особенностью этой горелки является применение
рассекателя. Этим достигается стабильность пламени во всём диапазоне
давлений (в пределах разумного, конечно), а именно от 0,2 до 3 кг/см2.
Количество воздуха не регулируется. Оно подобрано диаметром отверстий
подсоса. Если, всё же, приспичит регулировать обогащение смеси, внутрь
кольца с накаткой поместить обрезок силиконовой трубки и, вращая кольцо,
можно регулировать.Подобранный диаметр отверстия
форсунки около 0,12 мм.

Показан один из способов изготовления форсунки. Капилляр припаян к винту, вкрученному в трубку. Винт на ФУМ.Соблюдаем соосность. Можно без капиляра, просверлив на станке
латунный винт М3.

А что здесь действительно надо регулировать, так это положение трубки с
форсункой. После поджига горелки перемещаем трубку вперёд- назад и найдя
оптимальное положение, закрепляем винтом.

Эта горелка является самой универсальной горелкой
для пайки мелкой и средней ювелирки твёрдыми припоями. (Конечно, если не
надо, чтобы обе руки были свободны ?
Зато
регулировку можно делать той же рукой, что держит горелку.
Она тоже содержит рассекатель и поэтому сама по себе никогда не погаснет при
любых нормальных значениях давления пропана.
Регулировка пламени той же рукой.Силиконовой трубкой защищено место, где подвешивается на крючёк. Ручка
из эбонита. При правильной настройке горелка даёт узкий длинный факел.

Вокруг оголовка горелки сделана теплоизолирующая муфта. Её применение
позволяет прогреть оголовок, этим можно несколько повысить температуру
пламени. Она сделана из асбестового волокна с добавлением каолина и жидкого
стекла.

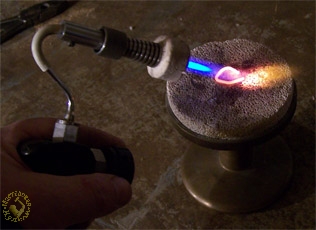

Паяемый предмет должен находиться в
восстановительной зоне пламени. Проверить это можно, положив в пламя
кусочек медного провода. В восстановительной зоне поверхность металла
становится блестящей.

Форсунка на этой горелке выполняется так же, как и на предыдущей.
Подобранный диаметр отверстия форсунки 0,16 мм.
Количество воздуха можно также регулировать, поместив внутрь кольца кусочек
силиконовой трубки соответствующего диаметра. Но с такими размерами, как у
меня на чертеже, смесь уже достаточно сбалансирована.

Основные разновидности спиртовых горелок

Спиртовая самодельная горелка может быть открытого или закрытого типа. Каждая из приведенных конструкций обладает своими достоинствами и недостатками. Если речь идет об устройстве открытого типа, то вы можете столкнуться с не столь высокой экономичностью, горение будет протекать на большей площади. Это будет способствовать обильному испарению топлива. Помимо прочего, в горелках закрытого типа не предусмотрена возможность контроля объема оставшегося топлива. Такие горелки нуждаются во внешнем поджиге, что увеличивает пожароопасность. Однако каждую из перечисленных горелок можно изготовить самостоятельно

Важно помнить о том, что работа горелок основана на сгорании паров топливной смеси. Поэтому категорически запрещается применять в качестве топлива вещества, которые содержат ацетон, а также бензин

Инструкции по изготовлению самоделок

Далее мы расскажем о нескольких вариантах самодельных пропановых горелок, которые можно сделать своими руками. Для того чтобы соорудить простейшую горелку не потребуется много сил и умений, но над созданием двух остальных вариантов придется более усердно потрудиться.

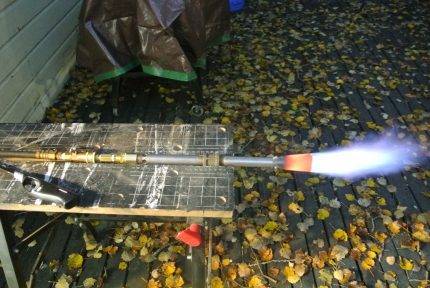

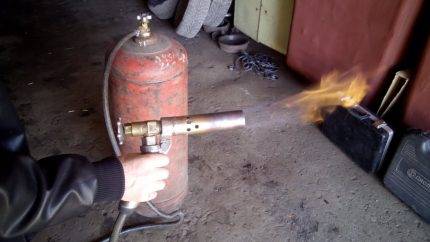

Вариант 1 — простейшая горелка из куска трубы

Для сооружения такой горелки потребуется совсем немного времени и усилий. Но к процессу создания самоделки нужно подходить со всей ответственностью, ведь работать придется с взрывоопасным веществом и любая погрешность в конструкции устройства может привести к печальным последствиям.

С помощью такого устройства можно нагревать металлические заготовки для ковки или прогревать их перед сваркой, а также можно выполнять ремонт битумной кровли. Владельцу частного дома такая самоделка в хозяйстве точно не будет лишней.

Правильно сделанная горелка на пропане прослужит длительный срок. С ее помощью можно выполнить множество бытовых задач, без использования ряда дорогостоящих инструментов

Чтобы изготовить самодельную газовую горелку потребуются следующие инструменты и материалы:

• два куска трубы разного диаметра;
• штуцер;
• газовый шланг;
• редуктор;
• баллон с пропаном;
• сварочный аппарат;
• болгарка.

Подготовив все инструменты и материалы можно приступать к сборке пропановой горелки. Но перед этим рекомендуем ознакомиться с правилами безопасной работы с болгаркой.

Как видите, ничего сложного в самостоятельной сборке газовой горелки нет. Изучив инструкцию и имея под рукой необходимый набор инструментов и материалов, сборка устройства займет не более часа.

Вариант 2 — мощная газовая горелка

Предлагаем также попробовать собрать более сложную в конструкционном плане, но и более мощную горелку.

Для сооружения этого варианта потребуется немного больше инструментов и материалов, но полученный результат вас не разочарует.

Такую горелку на пропане можно использовать, например, для плавки металла в горне, для сжигания сорняков на собственном участке, а также для других целей

Итак, для сооружения пропановой горелки потребуется приготовить следующие материалы:

• муфты соединительные – 1/2” и 1/4”;
• резьбовой бочонок – 1/2” и 1/8”;
• заглушка с внутренней резьбой – 1/8”;
• футорка – 1/4”*1/8”;
• ниппель – 1/2”;
• быстроразъемное соединение для газового оборудования низкого давления;
• регулятор подачи пропана – 0.068-0.34 атмосфер;
• герметик резьбовой;
• металлический лист;
• саморезы;
• сверла – 6.4 мм и 0.8 мм.

Предпочтение лучше отдавать латунным изделиям. Кроме того, для конструирования самоделки потребуется следующий набор инструментов: разводной ключ, дрель, кернер, припой и флюс, паяльная лампа.

Подготовив все необходимое, можно приступать к сборке устройства.

Во время работы не стоит забывать, что пропан – взрывоопасный газ, и любое несоблюдение правил техники безопасности может привести к необратимым последствиям.

Поэтому перед испытанием устройства нужно обязательно проверить все соединения на герметичность. И только убедившись, что утечки нет, можно приступать к работе с самоделкой.

Вариант 3 — миниатюрная модель горелки

Давайте рассмотрим еще один вариант газовой горелки, работающей на пропане. Эту миниатюрную газовую горелку часто называют еще горелкой Бунзена.

Особенностью этого устройства является то, что его можно свободно держать в руках, не боясь получить ожог. Давайте попробуем собрать ее собственными руками.

Для работы понадобятся:

1. Старая газовая горелка.
2. Тонкая медная трубка 10 метров.
3. Медная проволока.
4. Игла с медицинского шприца.
5. Болт №8.

Подготовив все необходимые материалы можно приступать к созданию нашей самоделки.

Для этого воспользуемся следующей инструкцией:

Теперь вы знаете, как соорудить газовую горелку своими руками и что для этого потребуется. Как видите, ничего сложного в этом нет, достаточно соблюдать правила безопасной эксплуатации оборудования, о которых мы расскажем немного ниже.

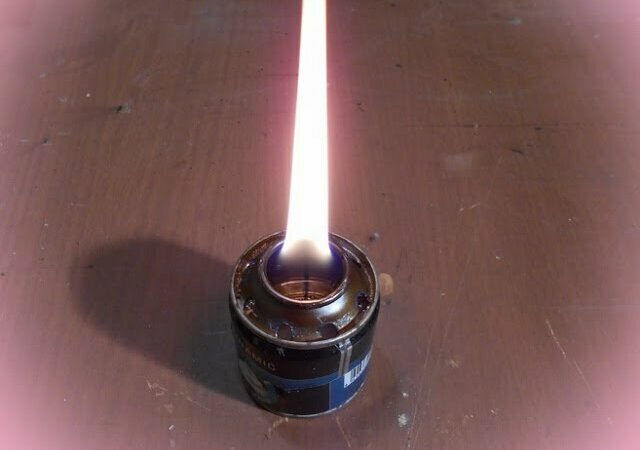

Испытания спиртовки

Вот и всё. Можно наливать спирт и испытывать.

Спиртовка аналогичная моей по размерам легко нагревает 300 гр. металлическую кружку с водой в комнатных условиях примерно за 7 минут. В опытах при комнатной температуре полная спиртовка у меня горела 15 минут. Этого вполне достаточно, чтобы заварить чай на одного человека.

Неотъемлемой частью туристического похода, зимней рыбалки или охоты является приготовление или разогрев пищи. По многим объективным причинам, иногда развести костер не представляется возможным. На этот случай хорошо зарекомендовали себя газовые горелки, но, при всех преимуществах, у них есть недостатки: на протяжении всего путешествия нужно нести горелку весом около килограмма, и не менее двух баллонов, вес которых составляет в среднем 250 гр. Если поход длительный, баллонов понадобится больше. К тому же, подобные туристические приборы стоят недешево. На замену газовой хорошо подойдет походная спиртовая горелка: весит она совсем немного, количество спирта, необходимое для ее функционирования, можно даже перевозить в самолете, и сделать ее можно своими руками. К тому же, самодельная спиртовая горелка всегда пригодится в быту.

Принцип действия спиртовой горелки состоит в сгорании паров топливной смеси.

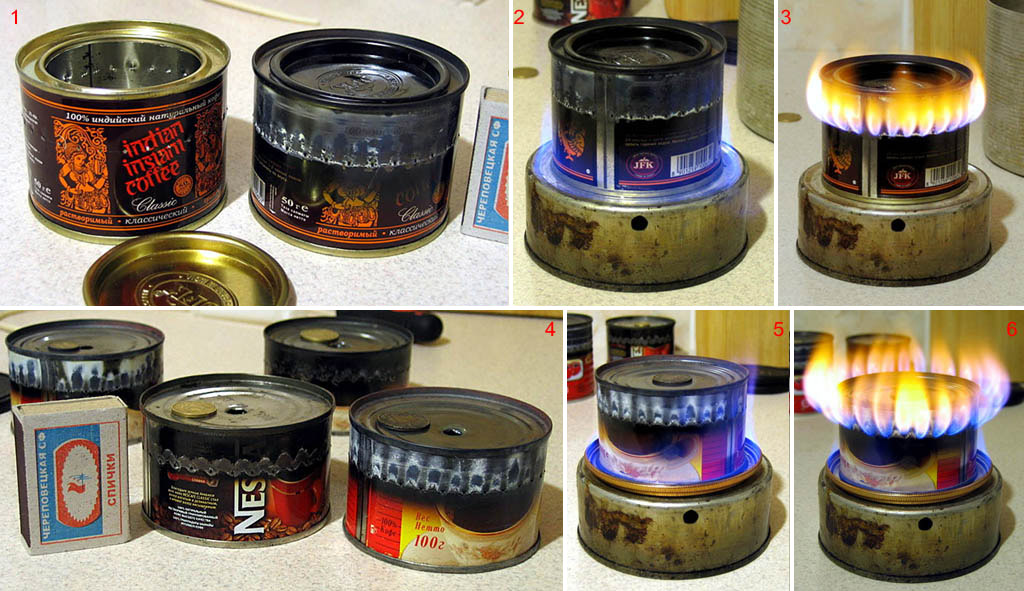

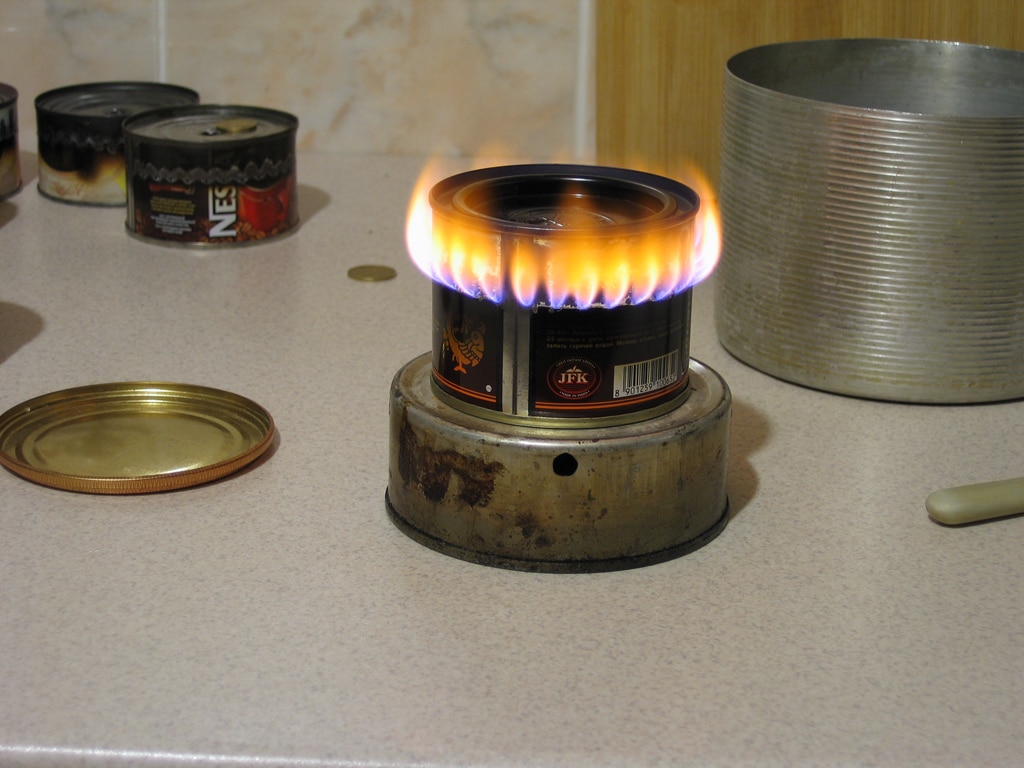

Спиртовая горелка из банки изготавливается следующим образом:

1. Понадобятся две банки из-под консервов, кофе и т.п., кусок стекловаты и топливо. Жестяные банки нужно хорошо промыть, высушить. Затем их нужно разрезать пополам, клочок стекловаты положить на дно одной из них. Нужно сделать заглушку, чтобы вата не сыпалась, поместить сверху нее.
2. В дне второй банки проделываются отверстия, надевается сверху первой. Они должны плотно прилегать друг к другу, по краям не должно быть щелей.

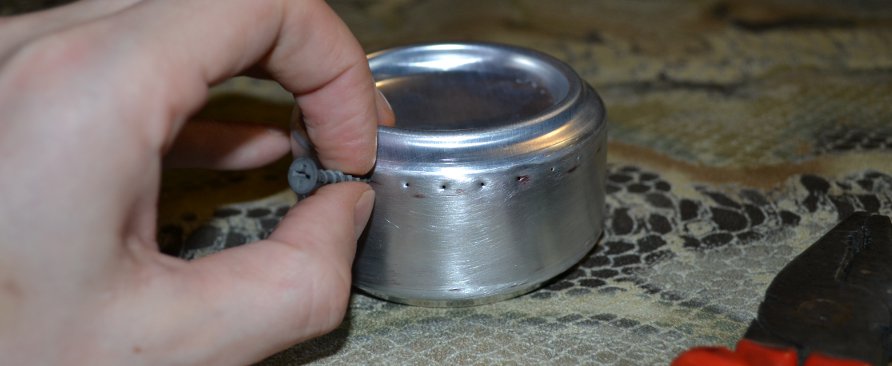

3. По кругу верхней банки шилом нужно сделать отверстия диаметром 2 мм с расстоянием 8 мм между ними и 1,5 см от края банки. Отверстия лучше сделать такой формы, чтобы металл был немного загнут кверху. Должно получиться от 16 до 26 таких отверстий.

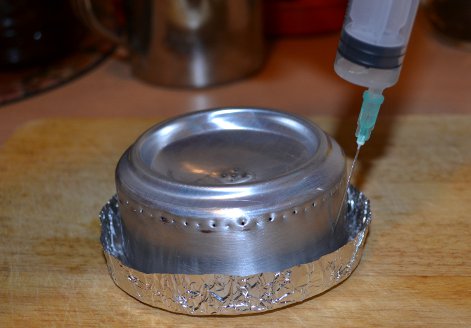

4. С помощью шприца и надетой на его носик трубки внутрь заливается спирт, чтобы стекловата или другой материал пропитался им (можно положить обычную пемзу).
5. Поджигание осуществляется так: спиртовая горелка своими руками нагревается снизу, где находится топливо, чтобы оно начало испаряться. После этого подносится зажигалка к отверстиям сверху, пары спирта начинают гореть.

В качестве топлива нужно использовать спирт не менее 96%, его можно заменить салициловой кислотой, стрептоцидом. Как показывает практика, интенсивность и длительность горения спиртовки зависит от вида топлива. Самое интенсивное горение показывает топливо из спирта, а стрептоцид и салициловая кислота менее интенсивное, но при этом длительность горения у них больше, чем у спирта. Нельзя в качестве топлива использовать бензин из-за риска его взрыва. Керосин также не подойдет из-за отсутствия фитиля. В качестве материала для спиртовой пропитки лучше использовать материалы из натуральных волокон.
