Чудо-копалка или супер лопата своими руками, несколько конструкций + испытание

Содержание

Преимущества и недостатки инструмента

Чудо-лопата зарекомендовала себя с хорошей стороны, поскольку она заметно облегчает работы на поле и в огороде. Инструмент совмещает вскапывание с рыхлением, что экономит время и силы. Поэтому использование такой лопаты дает довольно много ощутимых преимуществ:

Процесс копки заметно облегчается, поскольку основная нагрузка ложится на ноги и руки, а спина при этом остается практически прямой (в отличие от обычной лопаты).
Экономятся не только силы, но и время. Огород можно вскопать в 1,5–2 раза быстрее.
Сорняки удаляются очень легко и эффективно. Их корни оказываются вырванными практически целыми. Поэтому землю можно капитально очистить от сорных растений.
Чудо-лопата позволяет выкапывать корнеплоды, что опять же облегчает труд.

Однако у этого инструмента есть и недостаток – он значительно тяжелее обычной лопаты. Хотя поднимать при работе его не нужно. Передний упор ставят в начало ряда, ногой нажимают на основные вилы, после чего лопату волоком (по земле) переставляют на шаг ближе (и так до конца ряда). Со временем перемещение инструмента по почве станет практически незаметным.

Из чего и как делать

Конструкции, как вы видели, разные, но набор материалов будет примерно одинаковым. Отличается их количество, а сечение и характеристики остаются неизменными.

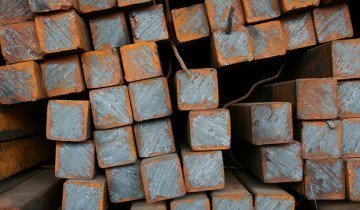

Использовать можно круглую или профилированную трубу, металлические прутки или «детали» от вил

Материалы для изготовления

Начинают в основном с изготовления каркаса. Его чаще делают из профилированной трубы, оптимальное сечение 30*30 мм или около того. Важна при этом толщина стенки — не менее 3 мм. В некоторых моделях использовали уголок. Ширина полочки тоже около 30 мм, толщина металла — не менее 3 мм.

Ручку можно сделать из той же профильной трубы, можно использовать круглую. Важна также толщина стенок. В принципе, сделав фиксатор, можно использовать деревянный держак от лопаты. Некоторые покупные модели предусматривают установку именно деревянного держателя.

Рама из уголка

Основное внимание надо уделить материалу, который используют для зубьев рабочих вил. Это должна быть хорошая конструкционная сталь

Вилы делают из прутка не менее 8 мм в диаметре.

Из чего делают их умельцы:

Отрезают от обычных вил, приваривают на чудо-лопату.
Распрямляют пружины подвески.
Распиливают на узкие полоски автомобильные рессоры.

Если удастся найти хороший пруток — круглый, квадратный или шестигранный — не важно, вам будет намного проще. Неплохой вариант, кстати, с вилами

Но брать надо хорошие, а это недешево. И еще: рассчитывайте размеры чудо-лопаты так, чтобы рабочие вилы имели 8 штырей. Тогда нужно будет купить две шутки обычных вил.

Если конструкцию выбрали с двумя вилами — рабочими и упорными, на упорные можно ставить отрезки подходящей длинны металлического прутка. Нагрузки тут не такие высокие, так что прочности должно хватить. Диаметр прутка — 10 мм, можно использовать ребристую арматуру, которую применяют при армировании фундамента.

Размеры

Большинство фирм, которые выпускают чудо-лопаты имеют целый ряд размеров данного изделия. Люди у нас разные по комплекции и по физической подготовке. Для мужчин можно делать более массивные модели, а для женщин и пожилых людей — меньше и легче. В среднем размеры такие:

Ширина рабочей части — от 45 см до 60 см

Больше делать не стоит: будет тяжело копать и производительность только уменьшится, а не возрастет.
Длинна штырей рабочих вил 220-300 мм.
Расстояние между штырями — 70-80 мм.
Длина ручки — по росту, удобнее, если она заканчивается в районе плеча.
Размеры чудо-лопаты можно подбирать «под себя» — важно чтобы работать было удобно. Все остальные размеры подбираете в зависимости от конструкции и используемого материала

Все остальные размеры подбираете в зависимости от конструкции и используемого материала.

Чертежи

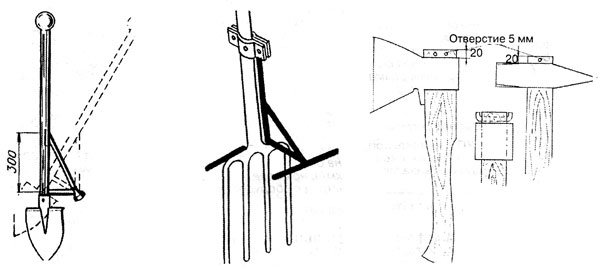

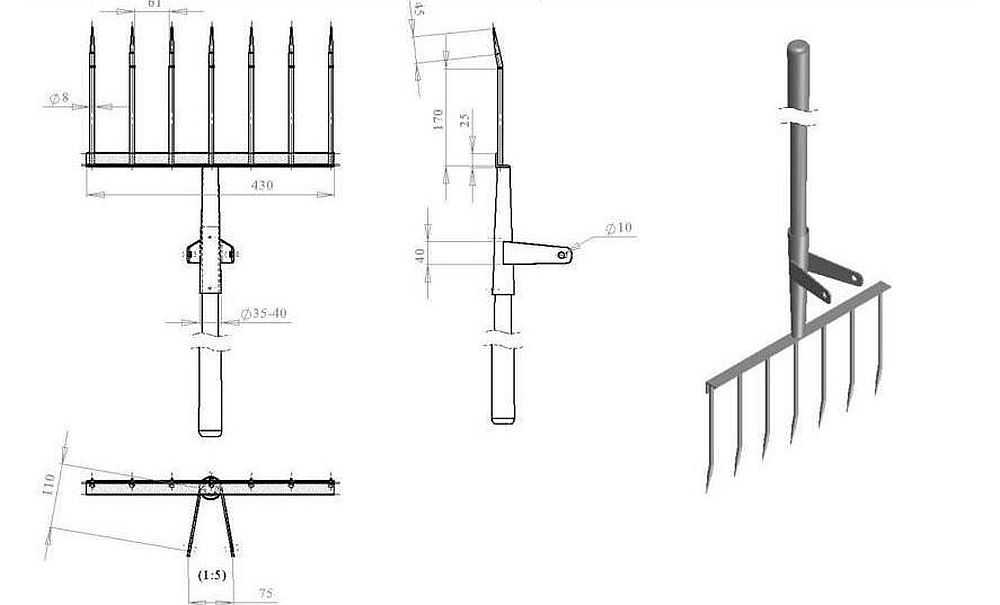

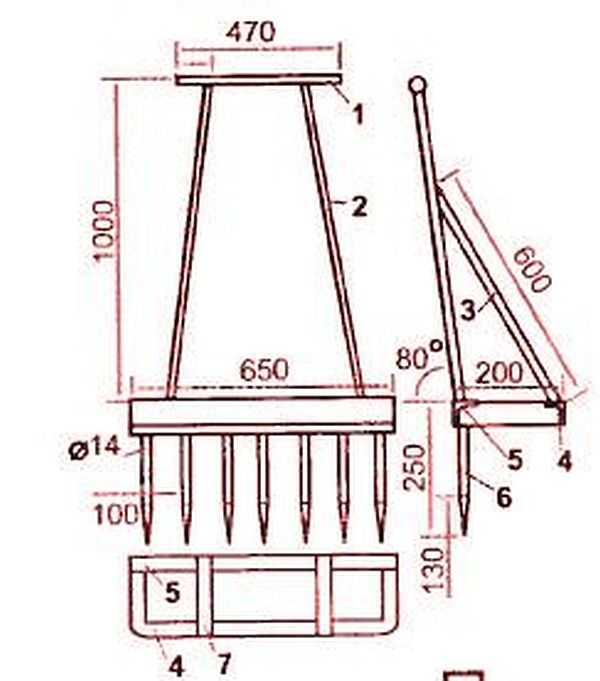

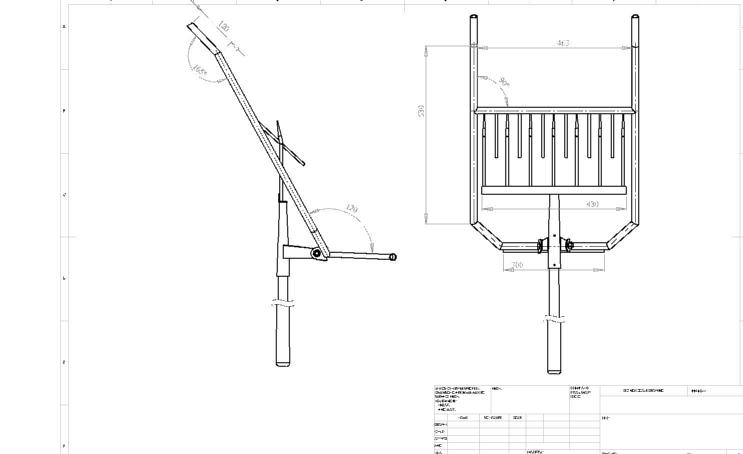

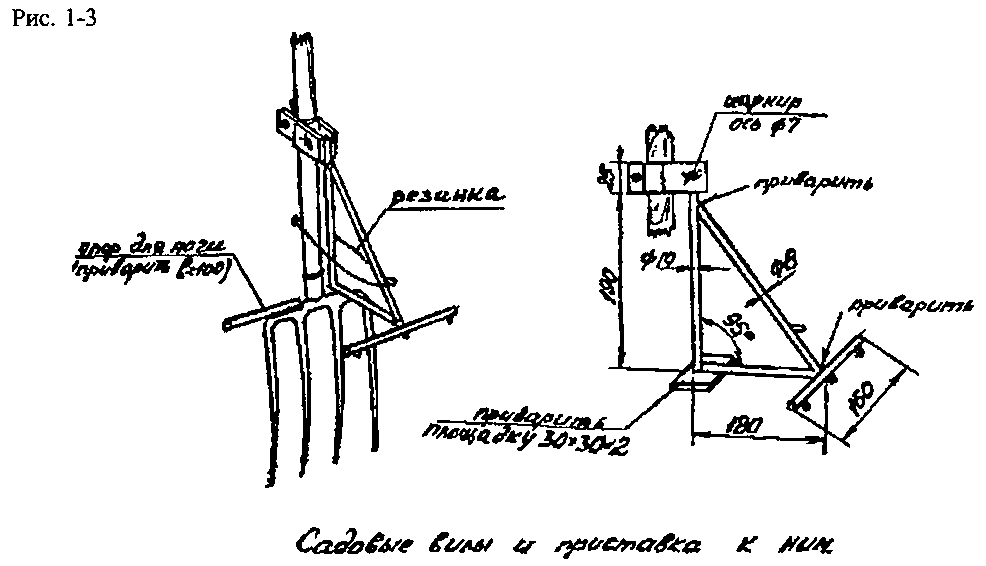

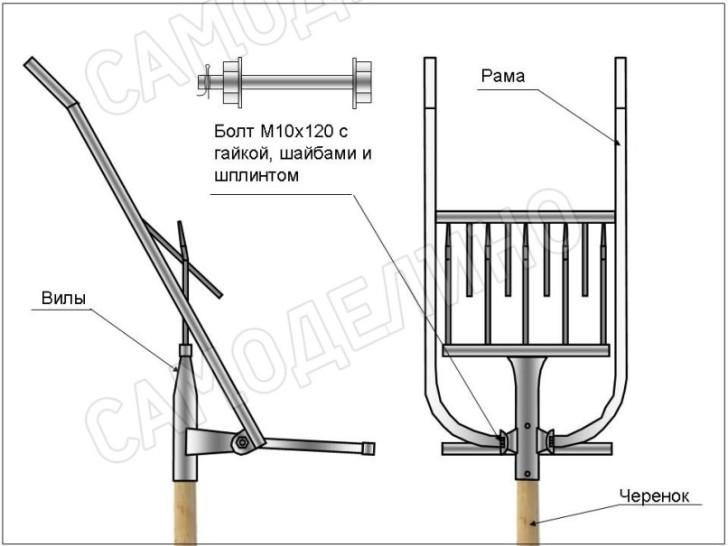

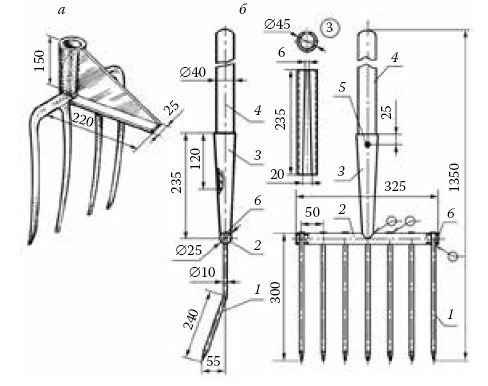

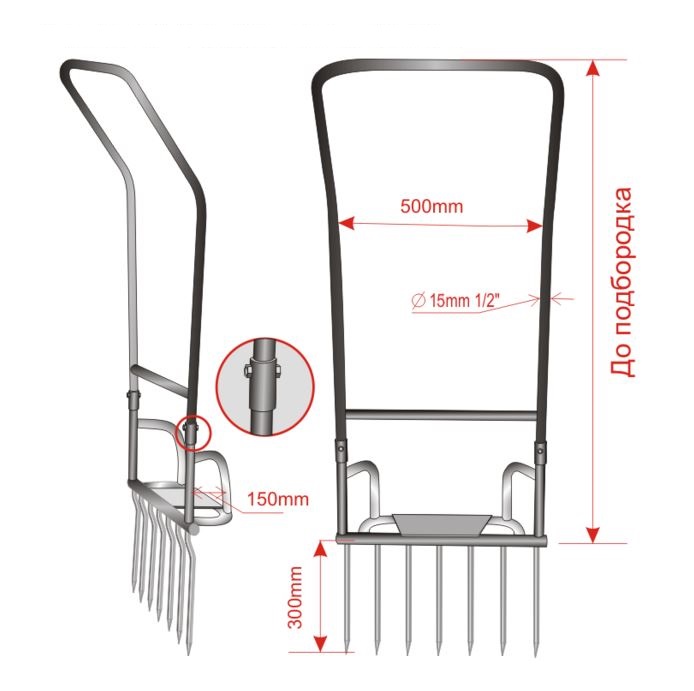

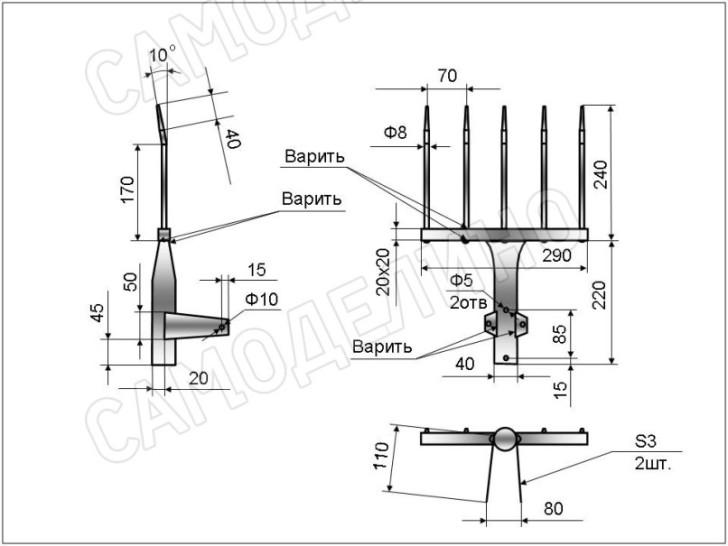

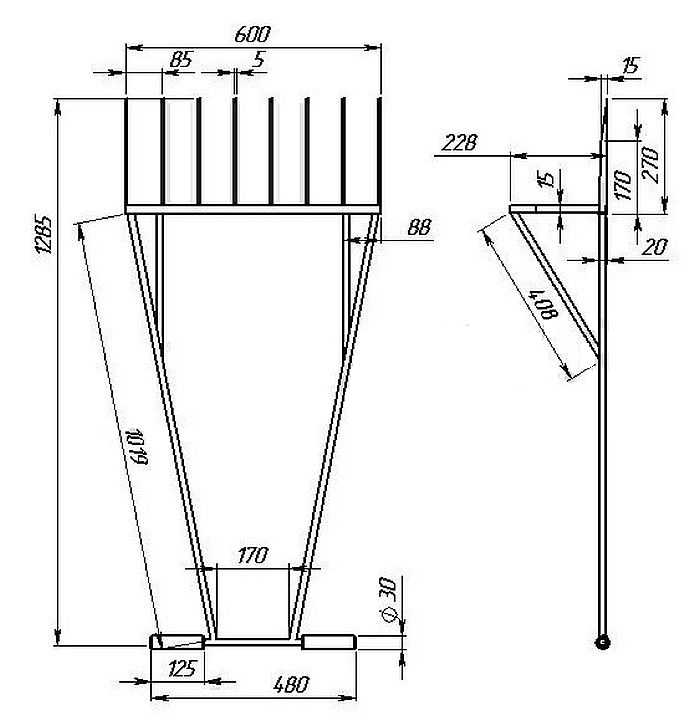

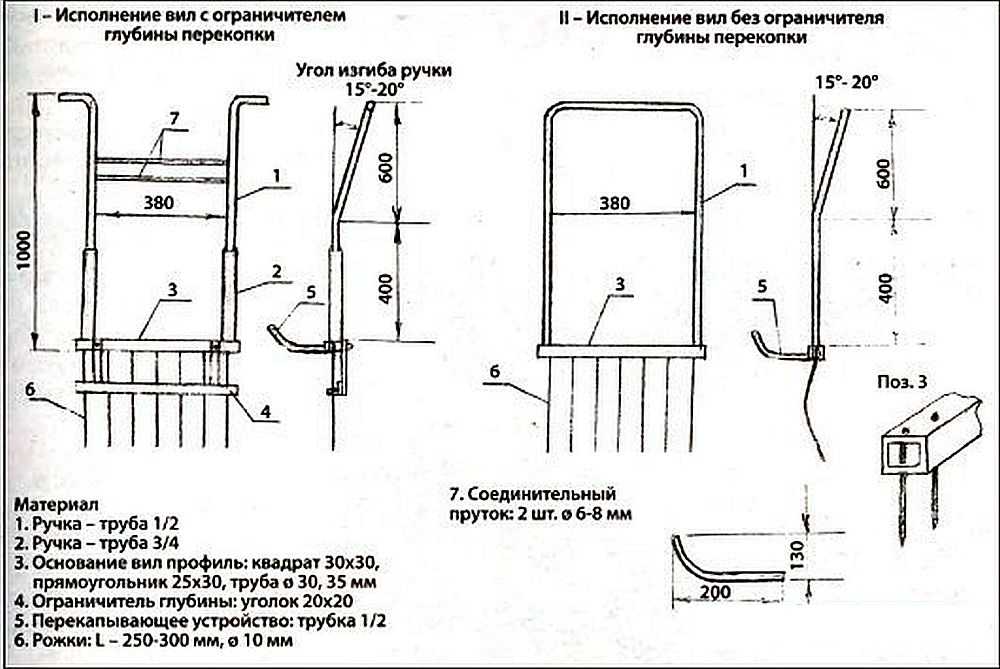

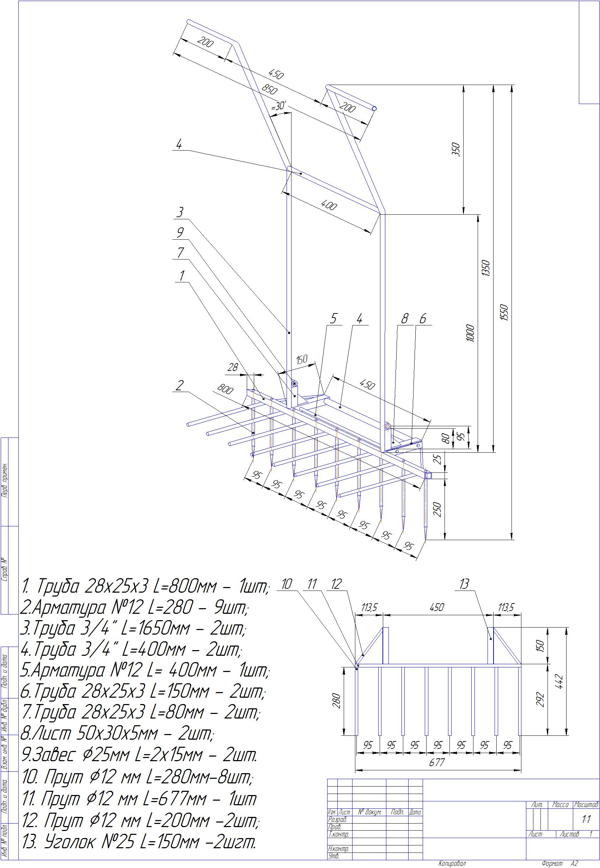

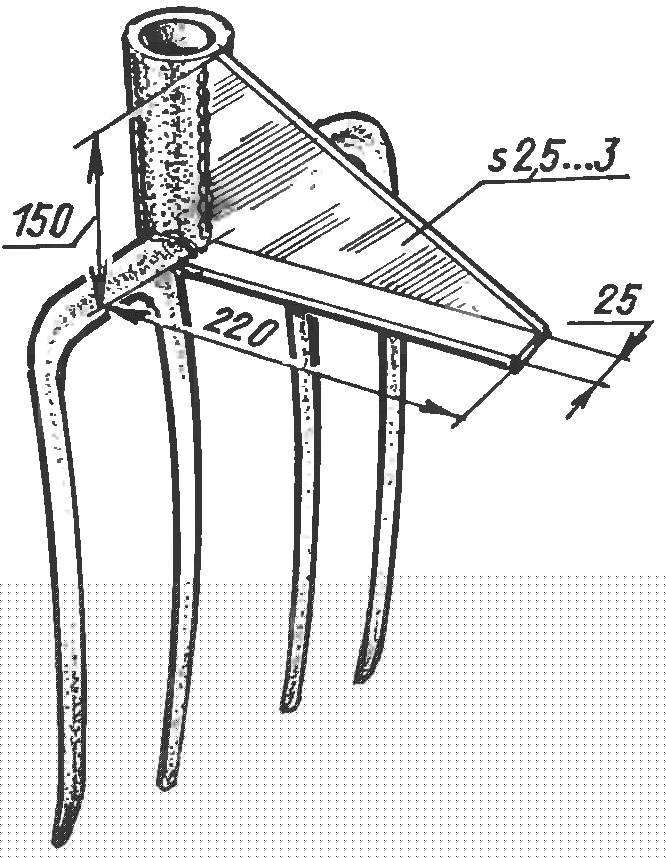

Рабочие вилы чудо-лопатыДетализация упора и вил упораПолная конструкция с передним упоромВариант с одними вилами и рамой-упором сзадиДругие размеры копалки и отличается конструкция упораЛегкокоп с цельногнутой ручкой

Выбор размеров самодельного разрыхлителя

Размеры составных частей инструмента определяются характером почвы, видом работы и физическими данными пользователя. Так ширина вил выбирается в пределах 450-600 мм. При большей ширине инструмент становится тяжелым, да и обрабатывать слишком много грунта будет не просто. Боле узкий вариант превращается по характеристикам в обычную лопату.

Длина штырей выбирается в пределах 100-300 мм в зависимости от плотности грунта. Расстояние между ними определяются размерами комков почвы после копки и составляет 70-80 мм. Держатель инструмента подбирается индивидуально исходя из роста землекопа. В следующем видео наглядно представлено сравнение чудо-лопаты с обычным садовым инструментом.

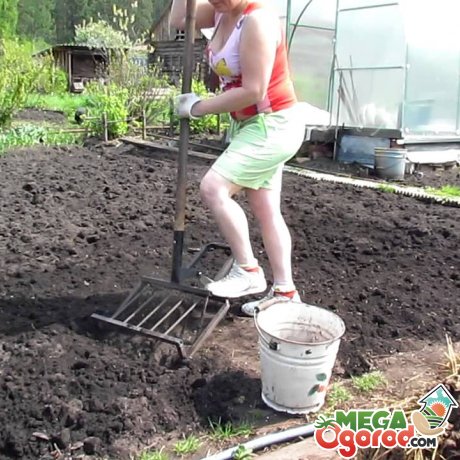

Принцип работы

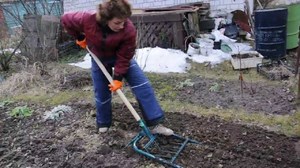

Перекапывание начинается с установки черенка и зубьев вил строго вертикально. Затем нужно поставить ногу на верхнюю перемычку вил или на упор и сильно надавить, пока зубья полностью не войдут в землю. После этого черенок отводится назад, на себя. Рабочие вилы захватывают и поднимают пласт грунта, который продавливается через зубья стационарного упора.

Одновременно с копкой происходит и рыхление. Далее копалка отодвигается немного назад, на необработанный участок, и процесс повторяется. Этот садовый инвентарь значительно снижает нагрузку на спину.

В отличие от лопаты, имеющей подвижный архимедов механизм, это устройство более многофункциональное. В одном инструменте собраны сразу несколько — лопата, грабли, вилы, тяпка, борона. С помощью этого универсального супер-инвентаря можно:

подготавливать участок под посадку овощных культур;
рыхлить, бороновать землю;
уничтожать сорняки;
выкапывать картофель, морковь, свеклу.

https://youtube.com/watch?v=6OJBVfcNL50

Устройство и работа инструмента

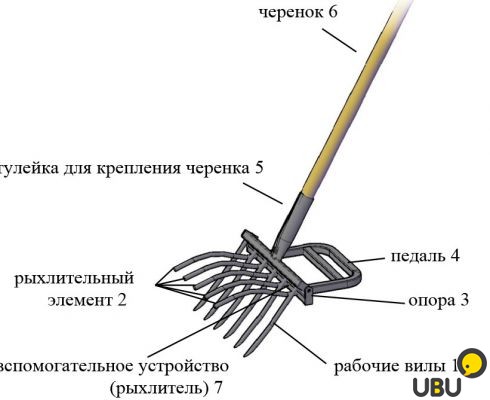

Обновленная конструкция знакомого многим устройства представлена несколькими основными элементами. Первый из них – рабочий орган, представленный широкими вилами, управляемыми с помощью деревянного черенка подходящей для работника длины.

Основной рыхлитель крепится шарнирно к вспомогательному, который представлен опорной рамой и несколькими зубьями, расположенными так, чтобы рабочие зубья проходили через них с равным зазором. Для экономии усилия работающего в задней части чудо-лопаты имеется упор, позволяющий перенести часть нагрузки непосредственно на обрабатываемую почву.

При работе рекомендуют передвигаться спиной вперед, как и при стандартном перекапывании земли. Опорная площадка со вспомогательными вилами устанавливается на землю. Задний упор лучше дополнительно фиксировать ногой во избежание горизонтального смещения всего приспособления. Рабочие вилы под углом около 60-70 градусов внедряются в почву, и выполняется нажим на рабочую рукоятку (черенок).

Chudo-lopata-15

Chudo-lopata-13

Chudo-lopata-14

Chudo-lopata-18

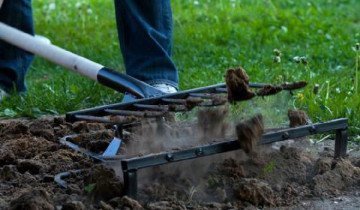

В результате описанных выше действий часть почвы, ограниченная зубьями, начинает движение вверх. При встрече с дополнительными зубьями вспомогательных вил происходит дополнительное дробление почвы и ее удержание. Это способствует отсутствию перемешивания грунта и его качественному рыхлению.

Правила использования садового оборудования

Любым инструментом надо умело пользоваться, чтобы он служил как можно дольше. В основе работы ручного культиватора лежит принцип рычага. Нажимая на педаль для ноги, человек способствует вонзанию рабочих зубьев в почву. Опуская рычаг руками вниз, дачник заставляет земляной пласт приподниматься. При этом слой грунта разбивается встречными зубьями. Не переворачивая весь пласт, устройство рыхлит землю, не обедняя ее плодородного слоя.

Особенностью инструмента является то, что работать им можно только на влажных почвах. Сухой грунт он не взрыхлит. Лучшим временем применения необычного инвентаря считается начало весны, середина осени. Но и слишком увлажненный грунт трудно обработать чудо лопатой. В период подготовки почвы к посадке растений инструментом вскапывают большие площади. При этом необходимо, копнув, тянуть его назад к себе. Рыхлую почву обрабатывать чудо лопатой одно удовольствие, а вот на сухих каменистых, глинистых землях толку от устройства не будет.

Выбирают инструмент в зависимости от типа грунта с разной шириной рыхлителя. Мягкую землю вскапывают чудо лопатой с шириной захвата в 55 сантиметров, а твердую – в 35. Но широкая лопата потребует от дачника применения больших усилий.

Уход за инструментом такой же, как и за инвентарем для садовых работ. Его хранят под навесом, оберегая от дождей. На зиму очищают зубья от грунта, протирают сухой тряпкой все части конструкции. Можно смазать металлические детали лопаты машинным маслом, спасая от ржавчины.

Особенности и варианты конструкций

Чудо-лопата — это инструмент для копки земли, которое вполне можно сделать своими руками. Приспособление позволяет вскапывать грунт, а также рыхлить его. Это значительно упрощает процесс, поскольку при работе обычной лопатой приходится периодически разбивать крупные комья земли.

Принцип работы

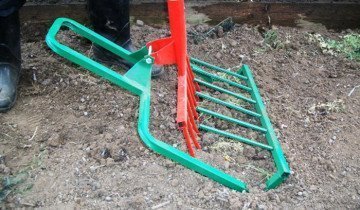

Чудо-лопата для копки представляет собой рыхлитель, состоящий из двух вил:

Рабочие (основные) втыкаются в землю под нажимом ноги. Они подвижны, поэтому могут входить в грунт под любым углом.
Вилы переднего упора неподвижны, идут параллельно поверхности. Они производят дополнительное рыхление, благодаря чему земля измельчается, становится одинаковой плотности и хорошо насыщается кислородом.

Корпус представляет собой металлическую рамку с передним и задним упором, которые контактируют непосредственно с поверхностью грунта. Основные вилы снабжены рычажным механизмом, что при копке позволяет надавливать на них под удобным углом и затем вытаскивать из почвы.

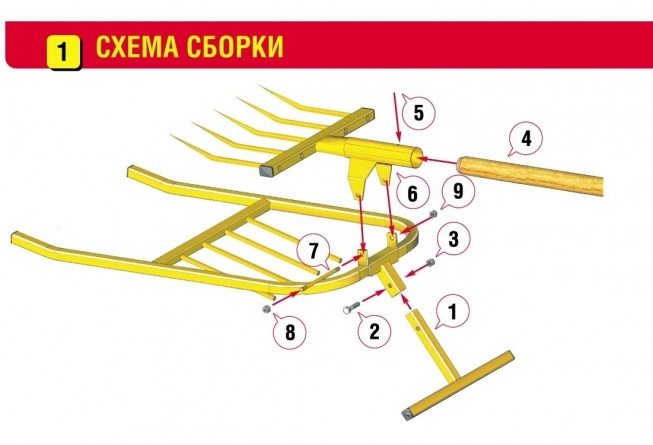

Схема чудо-лопаты для копки позволяет сделать ее своими руками

Из схемы понятно, что у этого инструмента нет лопаты как таковой, но на этом отличия от классической штыковой лопаты не заканчиваются. У нее еще и ручка значительно выше — она должна вам доставать до плеча. Еще удобно, если на ее верхушке есть поперечная перекладина — можно действовать двумя руками.

Чудо лопата выполняет сразу три операции:

рыхлит почву;
разбивает комья;
«добывает» корни сорняков, не разрывая и не разрезая их (во всяком случае намного меньше их повреждая);
легко копает корнеплоды — можно копать морковь, картофель и т.п.

Но основное ее достоинство — она значительно облегчает копку земли, причем основная нагрузка приходится не на спину, как при использовании обычной штыковой лопаты, а на ноги (загонять рабочие вилы в грунт) и на руки (выворачивать вилы из земли). Спина во время работы находится в вертикальном положении и почти не нагружена.

Еще один вариант чудо-лопаты

Единственны минус этого инструмента — это вес. Он действительно гораздо больше, чем у штыковой. Но супер лопата переставляется, ее не надо поднимать. Вернее, ее поднимают только несколько раз: когда устанавливают на грунт в начале ряда. Потом, потянув за ручку, ее просто немного перетягивают.

Есть еще один очень привлекательный момент в использовании чудо-лопаты — копается огород как минимум, в два раза быстрее. Это происходит за счет более широкой рабочей части — до 50-60 см. При условии малой физической нагрузки это очень хорошо.

Как работать

Хоть и не особо сложная это конструкция, но работа с ней имеет свои особенности. Во-первых начинать надо с дальнего края грядки, двигаться потом назад, понемногу перетаскивая назад вилы. Ну а общий порядок действий такой:

Взявшись за черенок, поставить чудо лопату, опереть ее на передний рыхлитель.
Воткнуть вилы в землю. Вогнать их так, чтобы задний упор коснулся земли. Если земля тяжелая, плотная, может понадобиться дополнительное усилие — надавите ногой на перекладину передних вил.
Потянуть черенок «на себя». При этом движении вилы начнут двигаться вверх. Поднимаясь они проходят через вилы переднего упора, разбивая комки.
Перетянуть устройство чуть назад, повторить все действия (воткнуть, дожать, потянуть черенок).

В действительности все очень просто. Стоит попробовать пару раз а дальше все повторяется «на автомате».

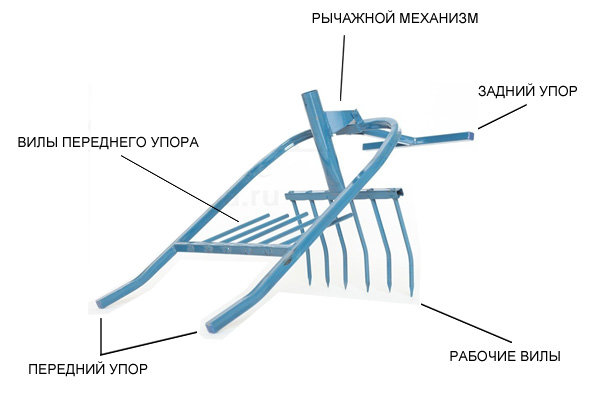

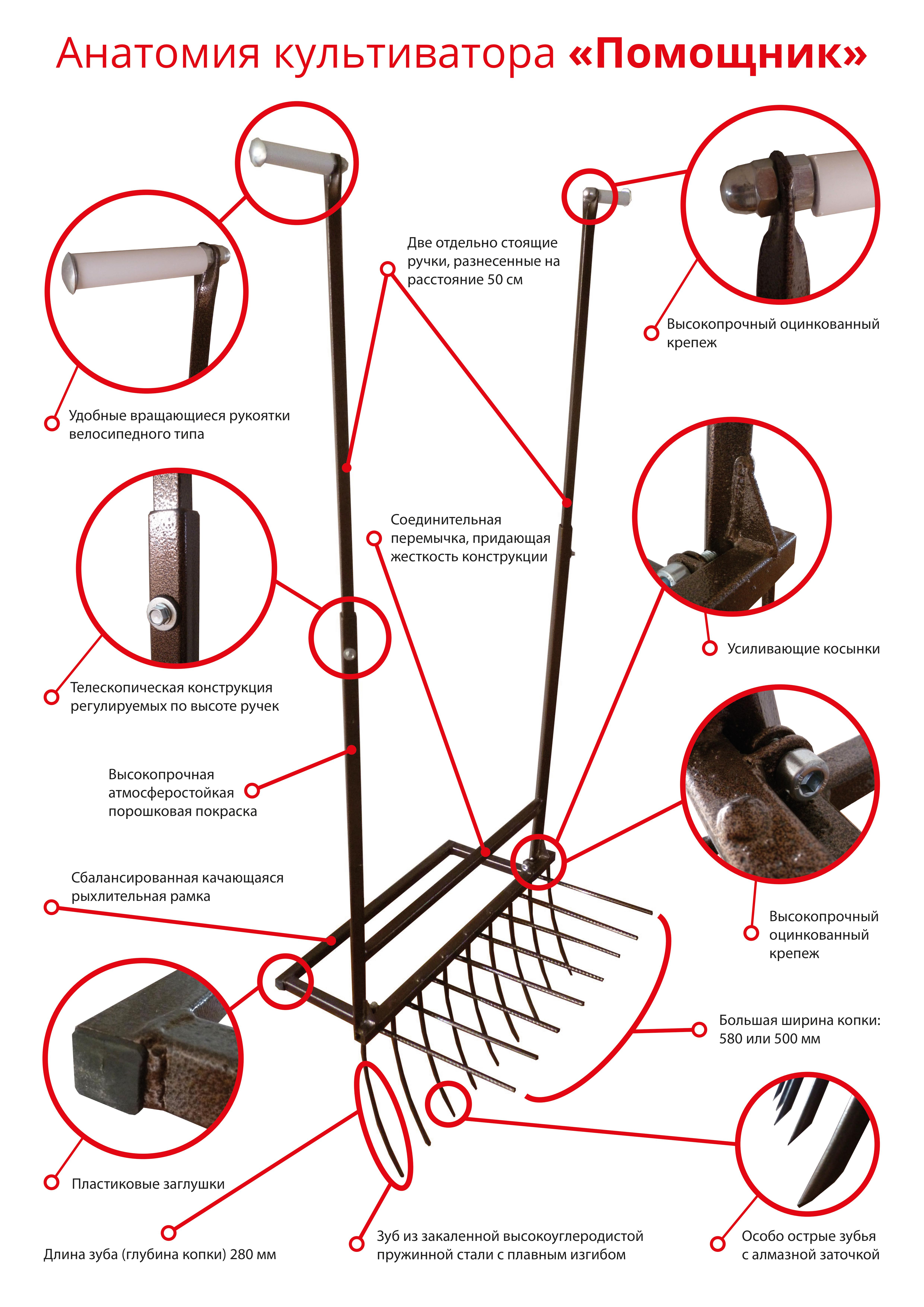

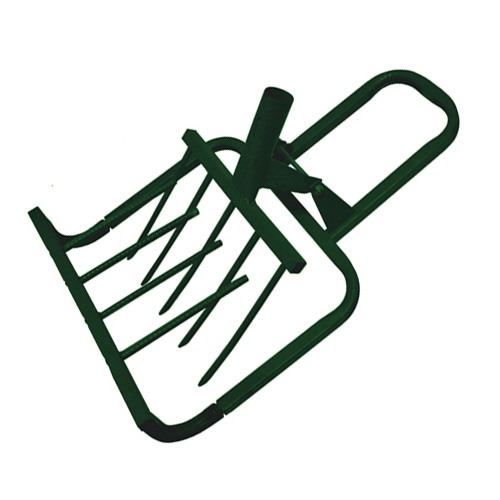

Основные элементы конструкции чудо лопаты

Чудо лопата выполняет не только свои прямые функции — копка земли, она еще рыхлит и разбивает комья земли. Конструкция состоит из двух планок, имеющих штыри. Между собой они подвижно соединены. Иногда устройство может состоять из одной такой планки.

Некоторые производители выпускают модели, в которых есть задний упор. Такая лопата предназначена для облегчения труда при копке плотного тяжелого грунта. Так что чудо лопата больше похожа на двойные вилы.

Если посмотреть на рисунок, то можно понять, что этот инструмент ничем не напоминает лопату. У него также существуют и другие отличия от обычной штыковой лопаты. Так, ручка модели намного выше и должна быть на уровне плеча. У некоторых моделей на верхушке есть поперечная перекладина, которая дает возможность работать двумя руками.

К основным достоинствам чудо лопаты можно отнести то, что она способна выполнять несколько функций:

Рыхлит грунт;
Разбивает крупные комья земли;
Вытаскивает корни любых сорняков, не оставляя их в земле;
Легко копает картофель, свеклу и другие корнеплоды.

Принцип работы данного устройства не сложен. Если описывать его в общих чертах, то это будет выглядеть так: обычные вилы, установленные на задний упор, рыхлят землю посредством силы, которую человек передает ручным способом инструменту, давя на черенок.

В это время, вторые зубья вил, расположенные напротив и входящие в замок, в процессе рыхления разбивают большие комки грунта. В результате земля хорошо перекапывается и рыхлится.

Рыхлитель оборудован передним упором, который обеспечивает хорошую устойчивость всему механизму. Глядя на работу чудо лопаты, ее можно сравнить с ножницами, которые режут и измельчают земляные груды. При этом отпадает необходимость в обработке земли садовыми граблями.

Чудо лопата является незаменимым помощником для садоводов и огородников. Особенно хорошо им пользоваться при перекопке больших участков, так как с помощью этого орудия труда рабочий процесс можно ускорить в несколько раз.

При правильной эксплуатации данного приспособления, можно самостоятельно перекопать около 20 соток земляного участка. А если применить несколько таких лопат, то можно качественно обработать и целый гектар земли.

Посмотрите видео! Чудо лопата, какую выбрать

Основные элементы конструкции чудо лопаты

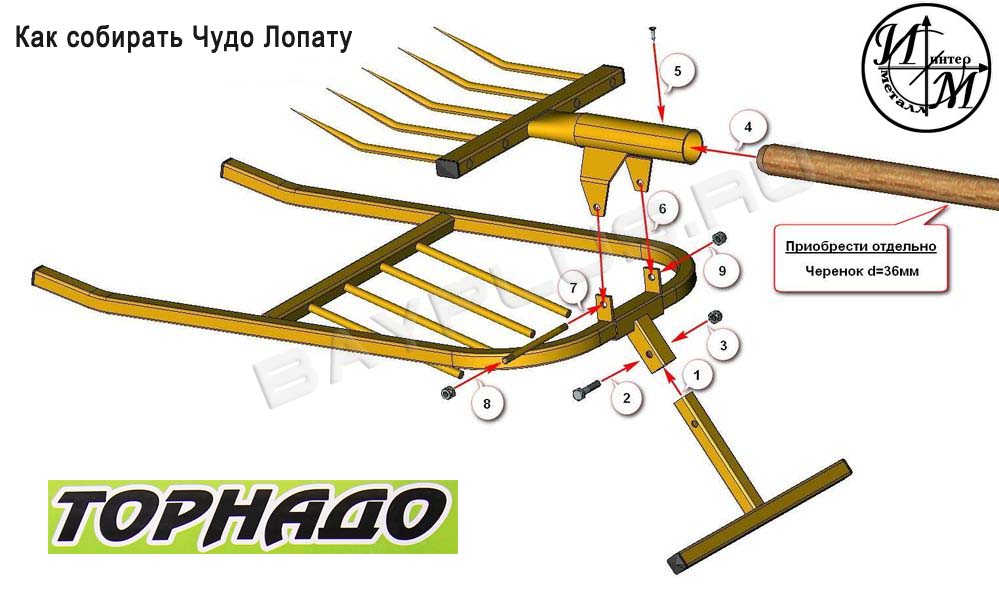

Кроме того варианта, что показан выше (под названием «Торнадо», «Землекоп» или «Пахарь»), есть еще несколько вариантов конструкций чудо-лопаты под разными названиями.

Эта конструкция также имеет рабочие и опорные вилы, но не имеет переднего упора. Потому она менее громоздкая, чуть меньше весит. Но передний упор дает повышенную устойчивость при работе. А вес при перетаскивании не так уж важен.

Ручка приделана к рабочим вилам, задний упор приварен к гребенке вторых вил. Обе эти конструкции подвижно соединены между собой (можно использовать даже дверные петли).

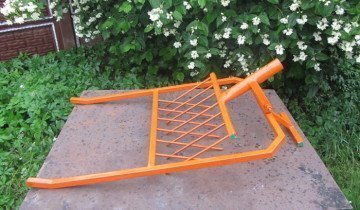

Рыхлитель чудо лопата для легкой обработки земли

На фото одна из реализаций, которая сделана на основе уголка и круглой трубы. При работе загоняют штыри в землю нажав на перекладину, а не на упор, как в большинстве моделей.

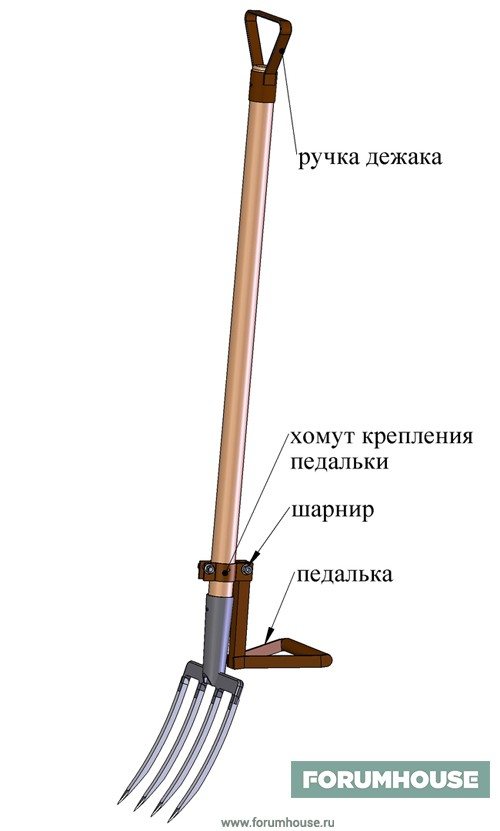

Вариант под названием «Копалка» — это по сути широкие вилы с упором для более легкого выворачивания и высокой мощной ручкой.

Особенность этой конструкции в упоре и регулируемой ручке. Она фиксируется двумя болтами, подбирается под рост работающего человека.

Упор не стационарный, а подвижный. Он закреплен на раме. При погружении штырей в грунт на него надавливают ногой, потом не снимая ногу, выворачивают нажимая на ручку вилы из земли.

Копалка в действии

Как сделать чудо-копалку смотрите в следующем видео.

Эта конструкция чудо-лопаты немного отличается от предыдущей. Упоры в ней округлые, ручка дугообразная, но основа конструкции такая же. Некоторый недостаток — нет возможности регулировать ручку, а в остальном все также — подвижный упор и рабочие вилы.

Два варианта под названием «Легкокоп». Наиболее простой рыхлитель для огорода, сада и дачи

Лучше эта вариация или хуже сказать сложно. Можно было бы оценить только сравнив работу обоих экземпляров на одном участке.

К основным достоинствам чудо лопаты можно отнести то, что она способна выполнять несколько функций:

Рыхлит грунт;
Разбивает крупные комья земли;
Вытаскивает корни любых сорняков, не оставляя их в земле;
Легко копает картофель, свеклу и другие корнеплоды.

Посмотрите видео! Чудо лопата, какую выбрать

Заготавливаем материалы для изготовления чудо-лопаты

Фирменный инструмент, купить который вы можете в строительном магазине, состоит из рамки, противорежущего элемента, рабочей основы из 8-9 прутьев, напоминающих вилы, 2 опорных стоек и держателя под черенок. Аналогичную конструкцию мы сейчас изготовим собственными руками. А на сэкономленные деньги мы сможем накупить семян для посева по всему огороду, включая соседские участки, так как данное приспособление стоит в магазине не малых денег.

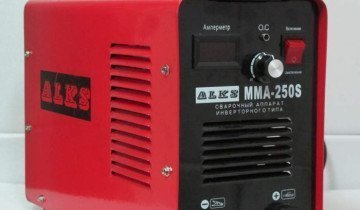

Начнем с рамки. Ее можно сварить при помощи сварочного инвертора из металлического квадрата с сечением 25х25 мм. Для этого нужно сделать всего 4 сварочные швы и 3 реза болгаркой. Отмеряем по 60 сантиметров и отрезаем 4 куска квадратного профиля. Потом еще 1 отрезаем с сечением 20х20 мм – он будет у нас в роли средней перемычки в рамке, на которую будут крепиться противорежущие элементы. Если вы не хотите тратить много время на изготовление такой нелепой конструкции, можно просто взять раму от детской коляски или разобрать ненужные сани. Габариты у них будут немного больше – ничего страшного, их можно компенсировать количеством зубьев на рабочей поверхности и уменьшить усилие на черенок.

Теперь приступаем к выбору самих вил, которыми вы будете разрыхлять землю. Они должны быть прочные, как коммунистическая идея, иначе при малейшем усилии будут загибаться. Сталь обязательно каленная, штыки прямые, изгибы делать нежелательно. Для такой роли идеально подойдет рыбацкая острога, которая есть у каждого уважающего себя браконьера. Здесь можно и природе помочь, выменяв рыболовную снасть на что-то полезное в хозяйстве, и себе, так как лучшего инструмента нам не найти. Можно еще изготовить ее на заказ у токаря, но обойдется намного дороже. Самый крайний случай – установить обычные вилы. Но результат при этом значительно пострадает, ведь сталь очень мягкая.

К выбору противорежущего инструмента стоит подойти тоже серьезно. Здесь можно использовать и обычную сталь, так как роль этого узла – разбивать комки, которые будут выковыриваться «активной» частью инструмента. Ширина – около 50 сантиметров, частота зубьев – через 5-6 см. Идеальный вариант – скребок для чистки грядок с нержавейки, который раньше использовался. Его можно найти почти у каждого пенсионера, который любит хранить артефакты у себя в сарае. Предложите поменяться с вами на новые, красивые, современные и «качественные» вилы отечественного производства – большинство сразу же согласиться. И вам хорошо, и людям помогли. Дальше отламываем от них держатель вместе с черенком, если не выходит – отпиливаем болгаркой. «Кассету» с зубьями забираем на лопату-рыхлитель.

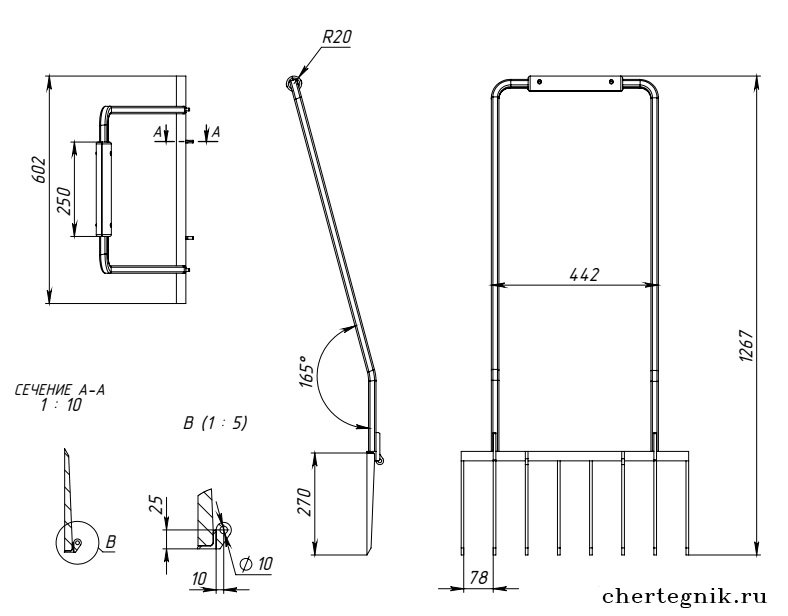

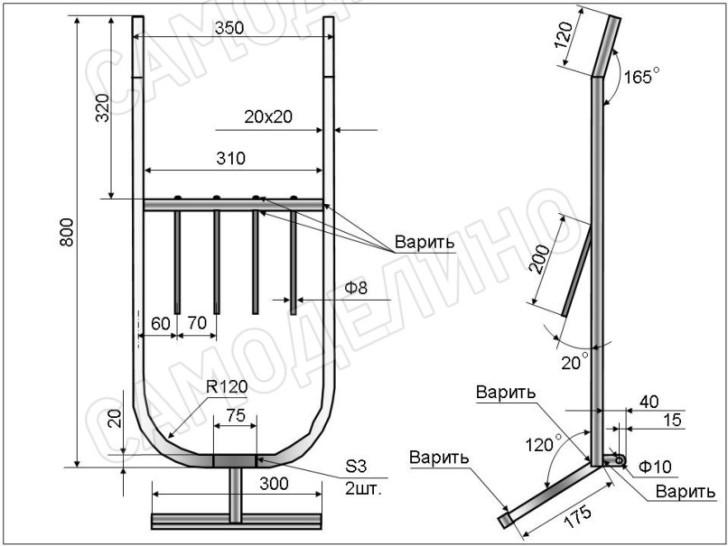

Чертежи классической чудо-лопаты

Для изготовления я выбрал более простую конструкцию вил с открытой рамой, потому что в этом случае изогнуть каркас возможно с применением обыкновенных тисков, без использования трубогиба. Также я остановился на варианте с пятью зубьями на подвижных вилах с общей шириной инструмента 350мм.

Чудо-лопата может иметь 6 или 7 элементов вил и достигать ширины 500-700мм, однако таким инструментом можно будет работать на сравнительно мягком грунте и больших площадях. Рыхлитель позволяет обрабатывать землю рядом с дорожками, однако для перекопки в углах лучше подойдет конструкция, изображенная на нижних фото.

Чтобы сделать рыхлитель своими руками потребуется профильная труба 20х20мм с толстой стенкой, отрезок круглой трубы с внутренним диаметром 40мм — для черенка, легированный пруток диаметром 6-8мм и немного листового металла толщиной 3мм — для проушин. Из инструмента потребуется сварочный аппарат, дрель и болгарка.

Конструкция собирается в соответствии с чертежами. Штыри вил вставляются в сквозные отверстия в профильной трубе и привариваются с обеих сторон.

Штыри подвижных вил необходимо заточить и отогнуть на 10-15 градусов. Обе части приспособления соединяются осью, которая должна иметь шплинт для предотвращения скручивания гайки. Окрашенные чудо-вилы из профильной трубы прослужат дольше и произведут дополнительное впечатление на соседей. Практический урок изготовления подобной конструкции смотрите в следующем видео.

Заготавливаем материалы для изготовления чудо-лопаты

Держатель под черенок найти еще проще – доламываем любой ненужный инструмент или ищем трубу диаметров 30-40 мм и длинной 15 сантиметров. Теперь осталось сделать рычажный механизм. Для него необходимо колесо от старой советской машинки (благо таких полно на металлоломе и в селах), отбиваем пластик, остается П-образное крепление. Таких креплений нам надо 2.
