Цифровой амперметр из сломанного мультиметра

Содержание

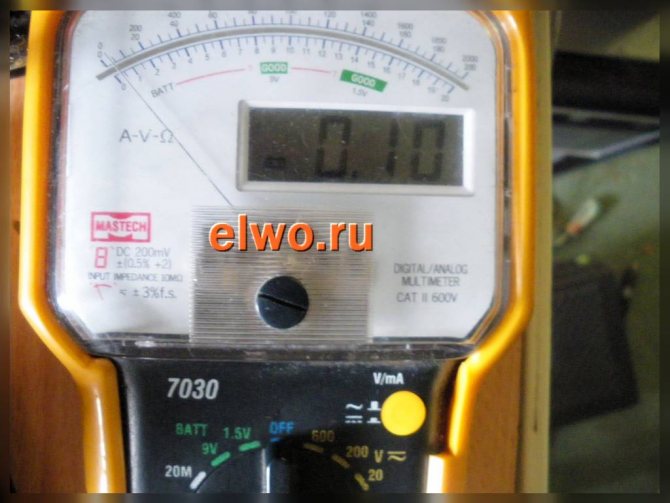

Особенности китайских мультиметров

Заходя на китайские сайты Интернет-торговли, глаза разбегаются от разнообразия приборов. Вроде и характеристики совпадают, а названия и цены разные. Надеюсь, не будет ни для кого открытием, что практически все мультиметры изготавливаются на одном заводе, а бренды им заказывают торгующие организации.

Тем не менее, точность приборов приличная — погрешность менее 1 %. Это даже для европейских моделей нормально.

Питание большинства мультиметров осуществляется от батарей AAA, а не от «Кроны», с меньшей жизнью элемента

Даже недорогие модели оснащены подсветкой дисплея, что важно для монтажников

Ну и, как правило, цена на них не кусается, поэтому при жесткой эксплуатации не жалко поменять. Но, вне зависимости от цены, приборы у монтажников служат по нескольку лет в жестких условиях даже с разломанным корпусом.

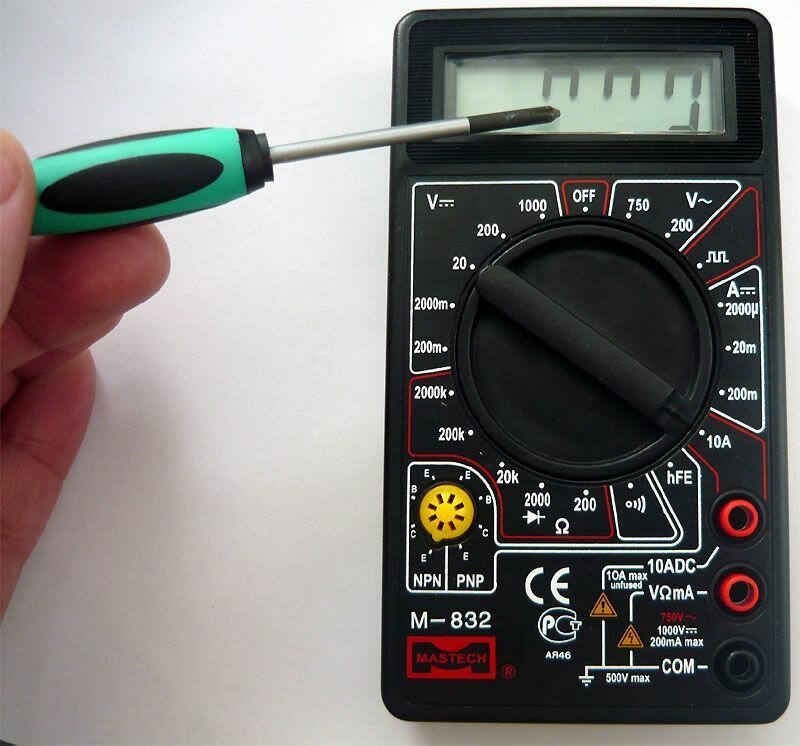

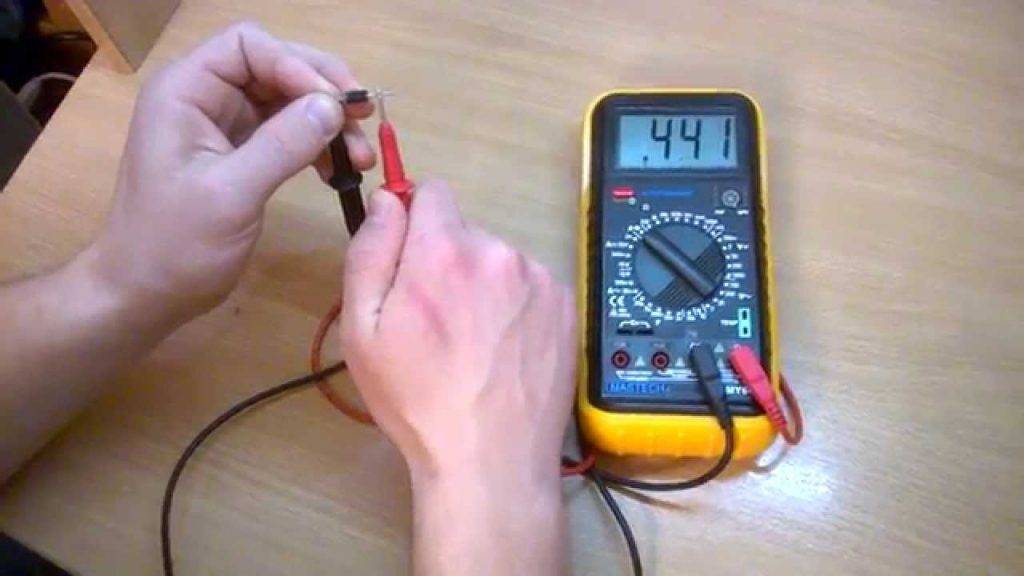

Основные и дополнительные возможности мультиметров

Если раньше в свободной продаже имелись приборы, способные замерить силу тока и напряжение, то современные модели имеют расширенный функционал. С его помощью не нужно производить расчетов, достаточно лишь воспользоваться тестером и снять показания.

Именно по причине многофункциональности вопрос как пользоваться прибором для тестирования стает особенно остро.

Ведь с его помощью замеряю показатели:

Силу тока (переменного).

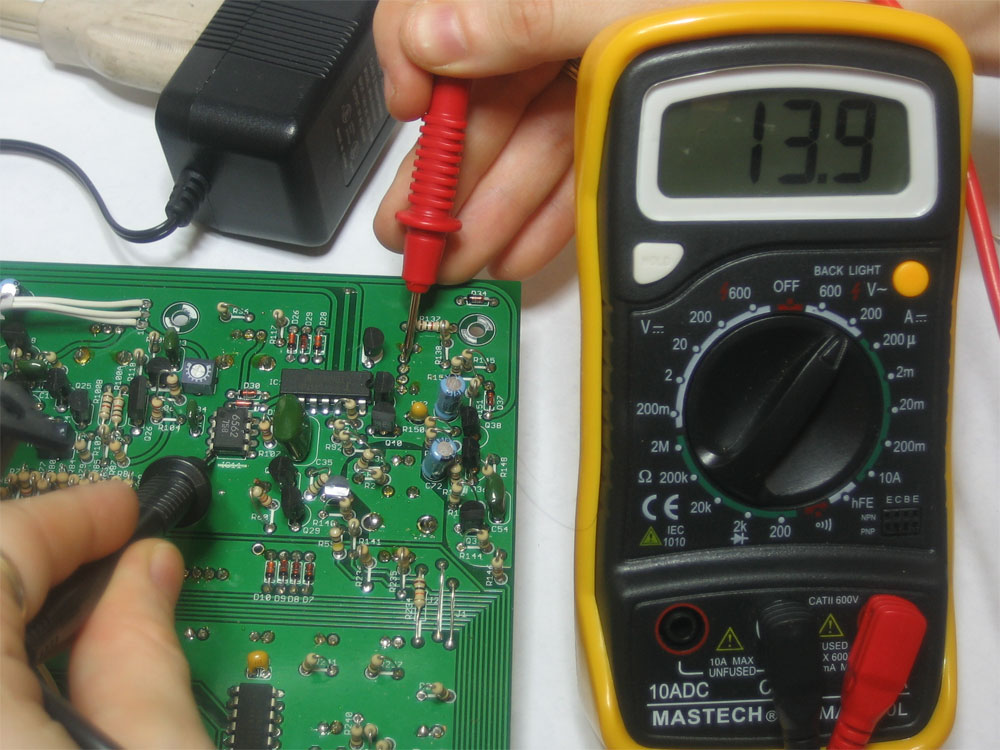

Напряжения участка цепи.

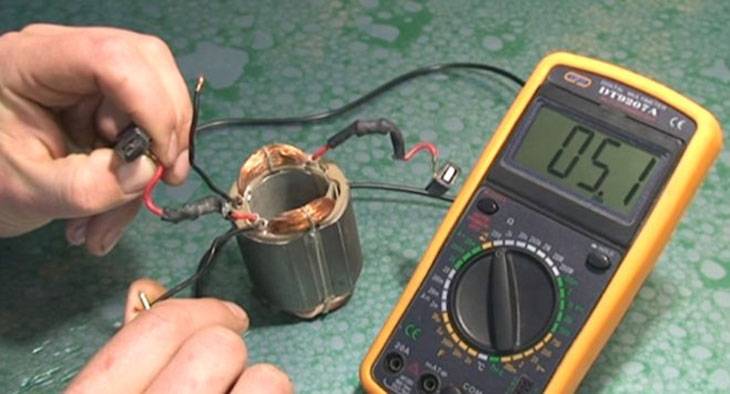

Индуктивность катушки.

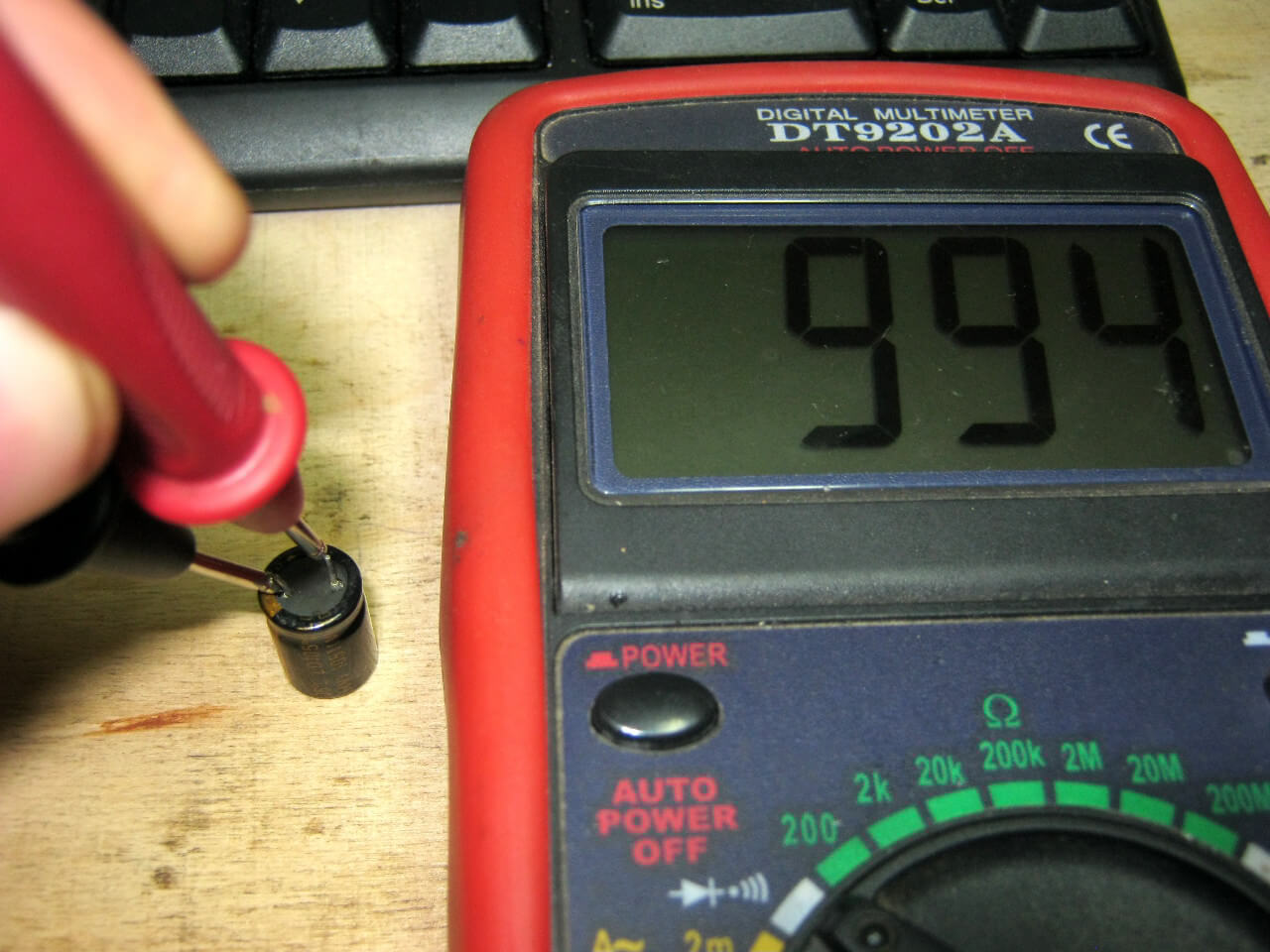

Емкость конденсатора.

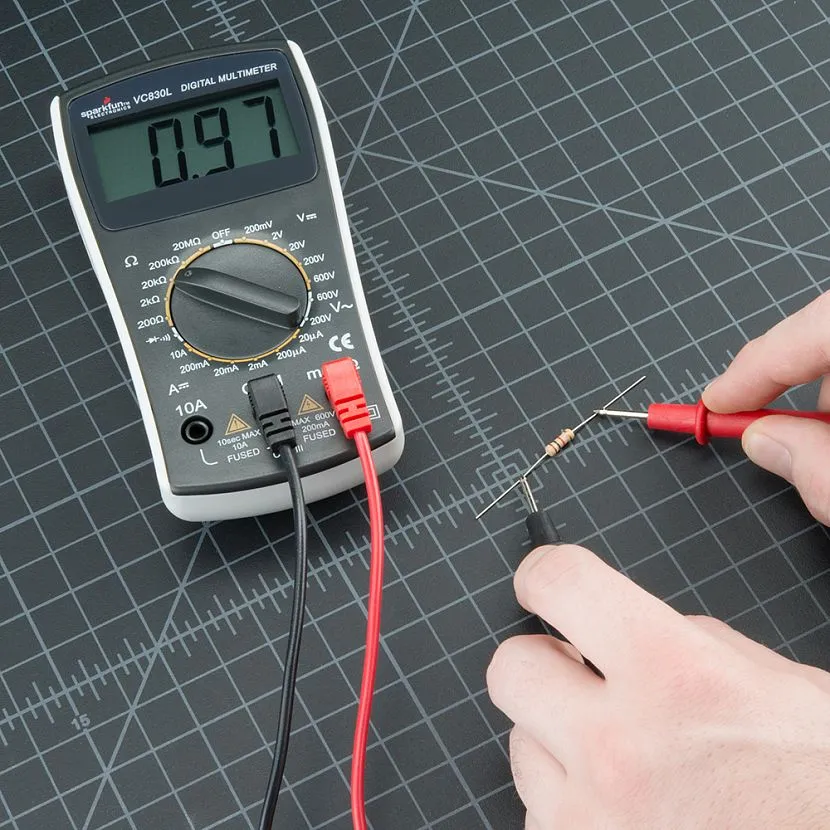

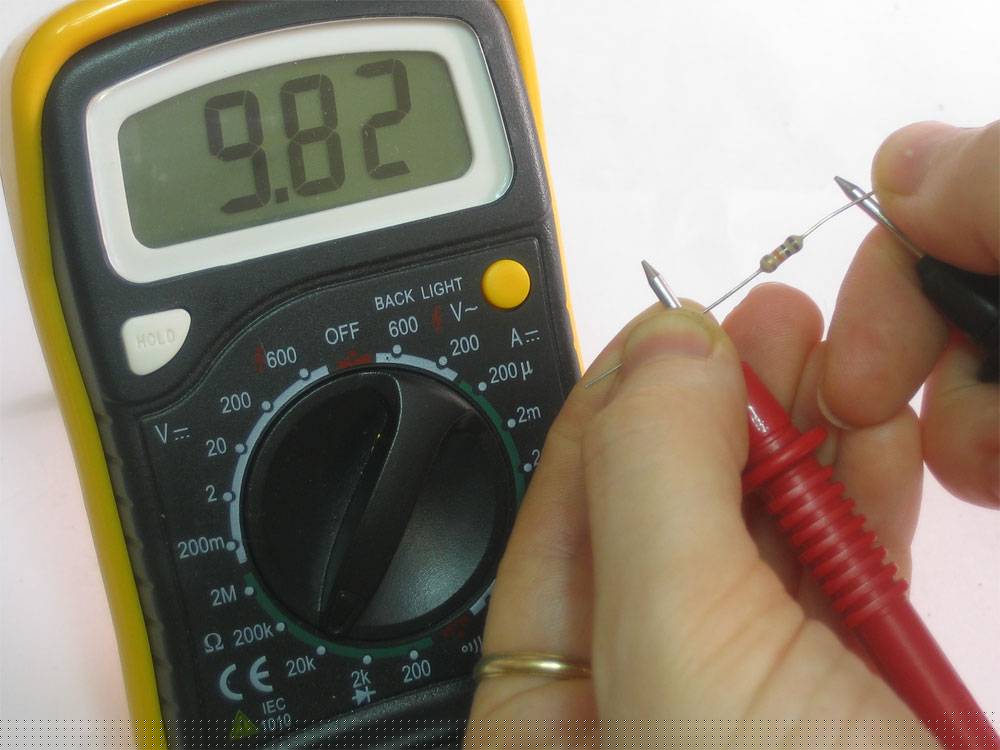

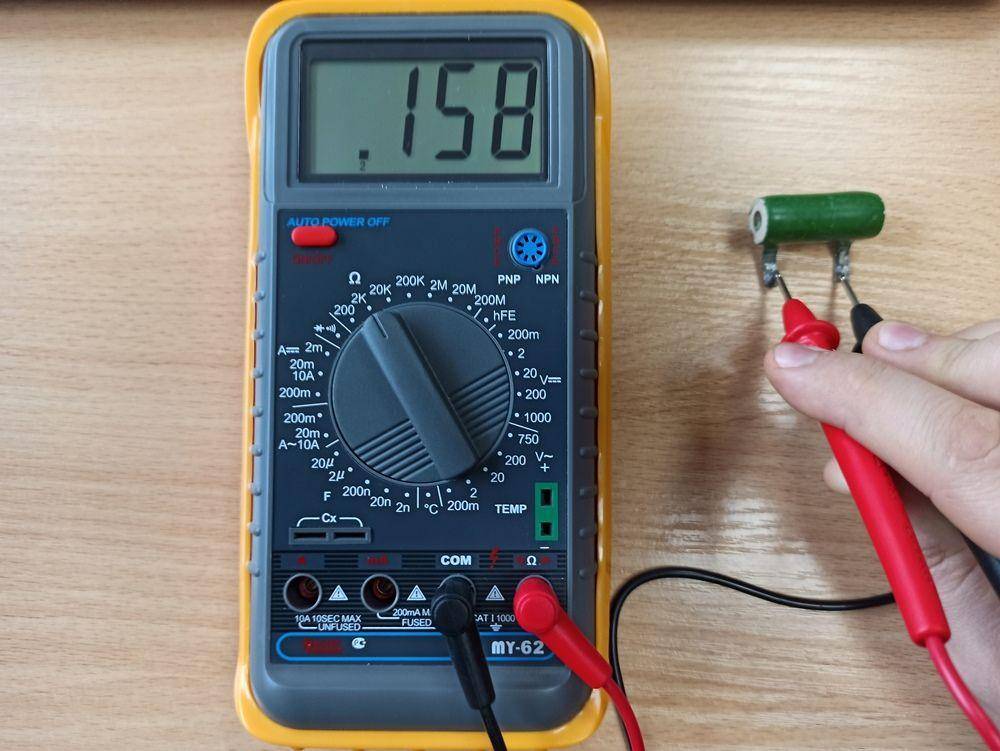

Сопротивление проводника.
Частоту колебаний.
Параметры постоянного тока.
Температуру нагрева.

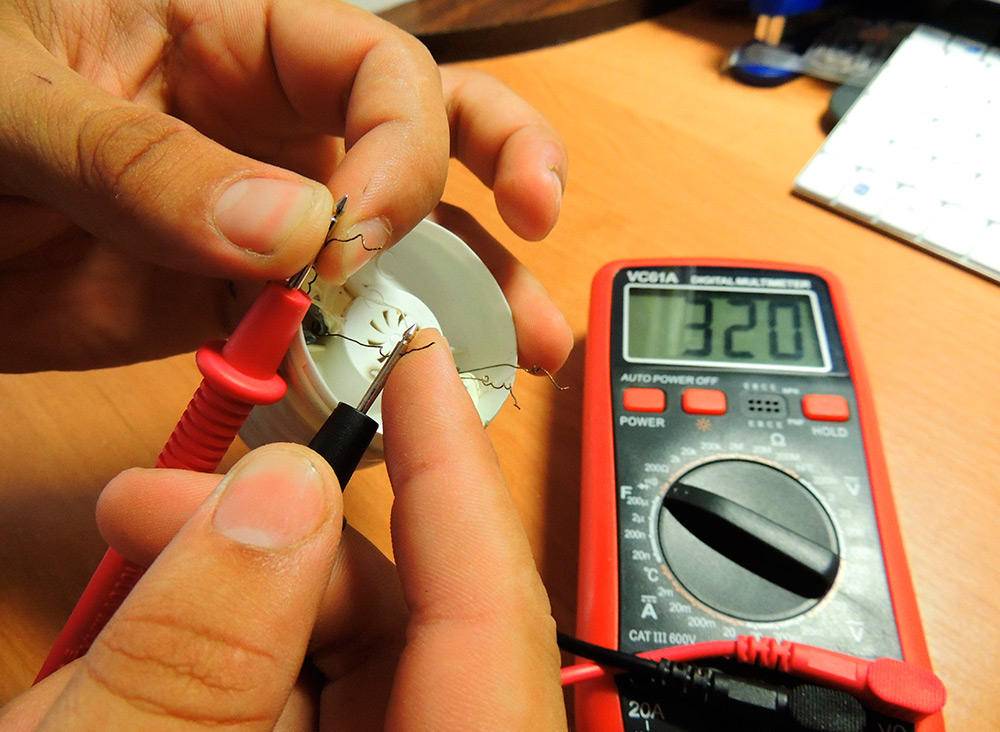

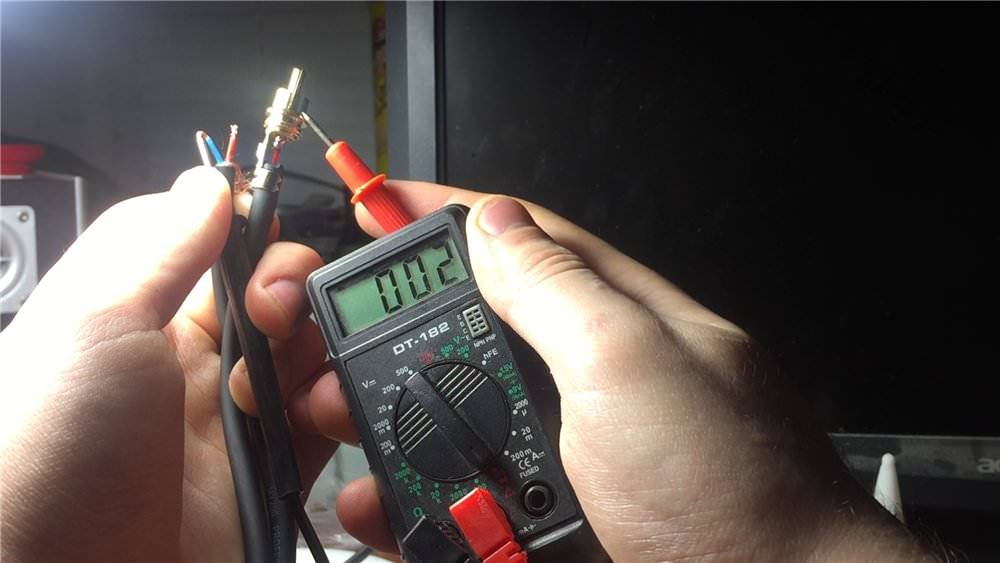

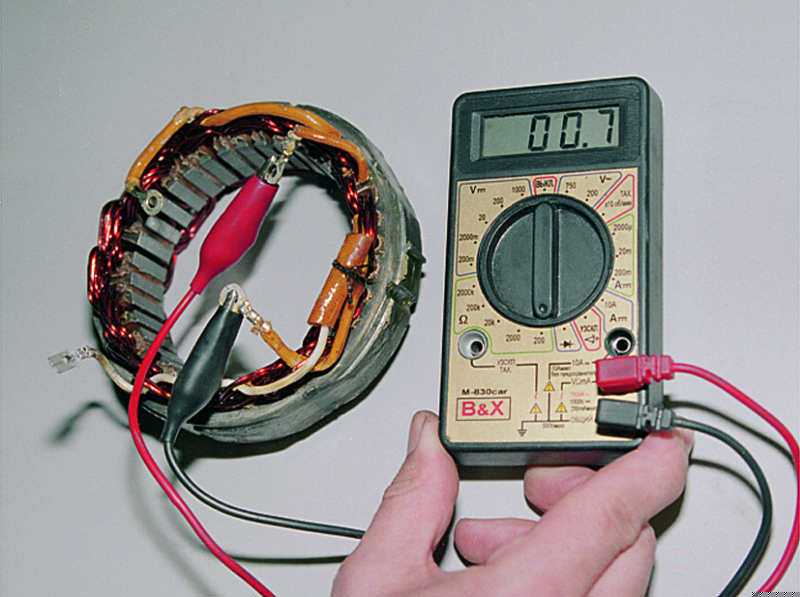

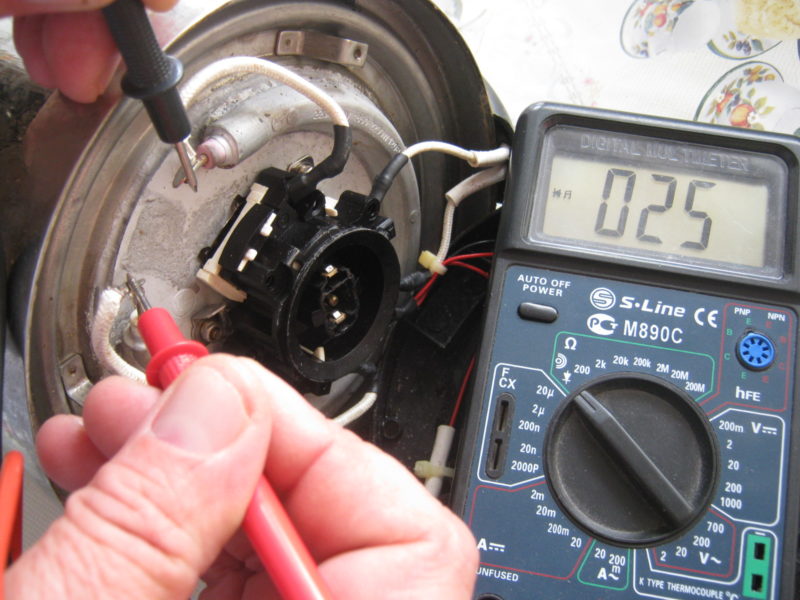

Самое простое применение – «прозвонить» цепь с целью определить ее целостность. Это необходимо, например, когда требуется выявить участок с дефектом, чтобы потом произвести ремонт. Кроме того, мультиметр – устройство, позволяющее без отключения определить момент появления электрического тока. Как только он возник, подается звуковой или световой сигнал, что облегчает работу и делает ее безопасной.

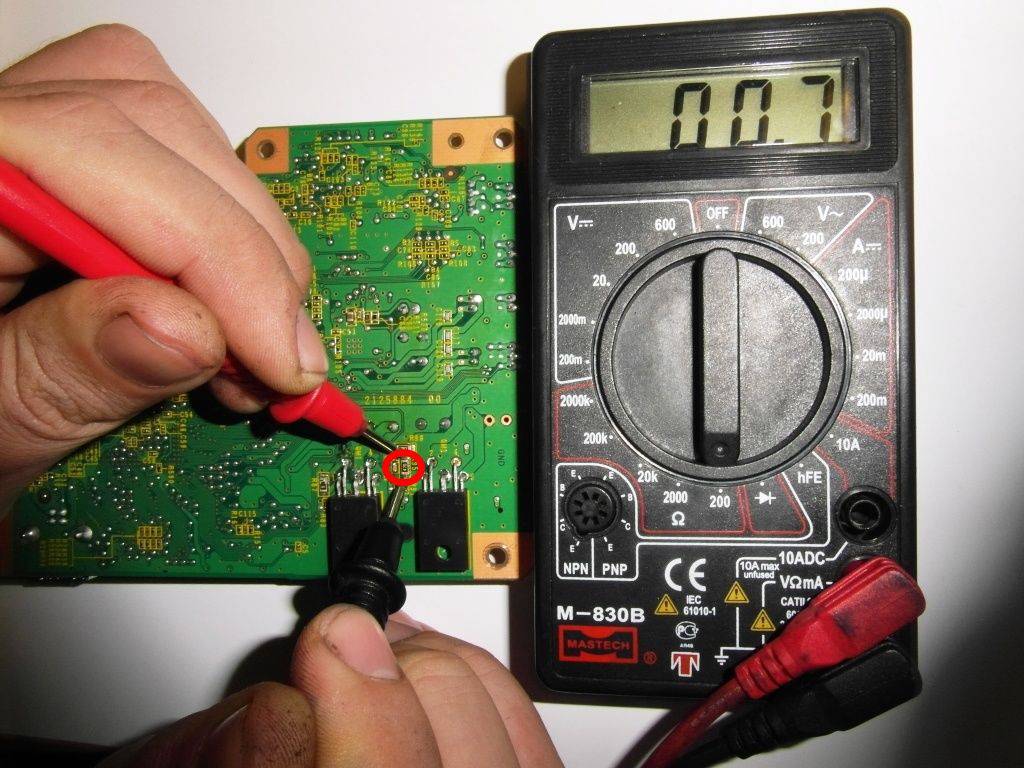

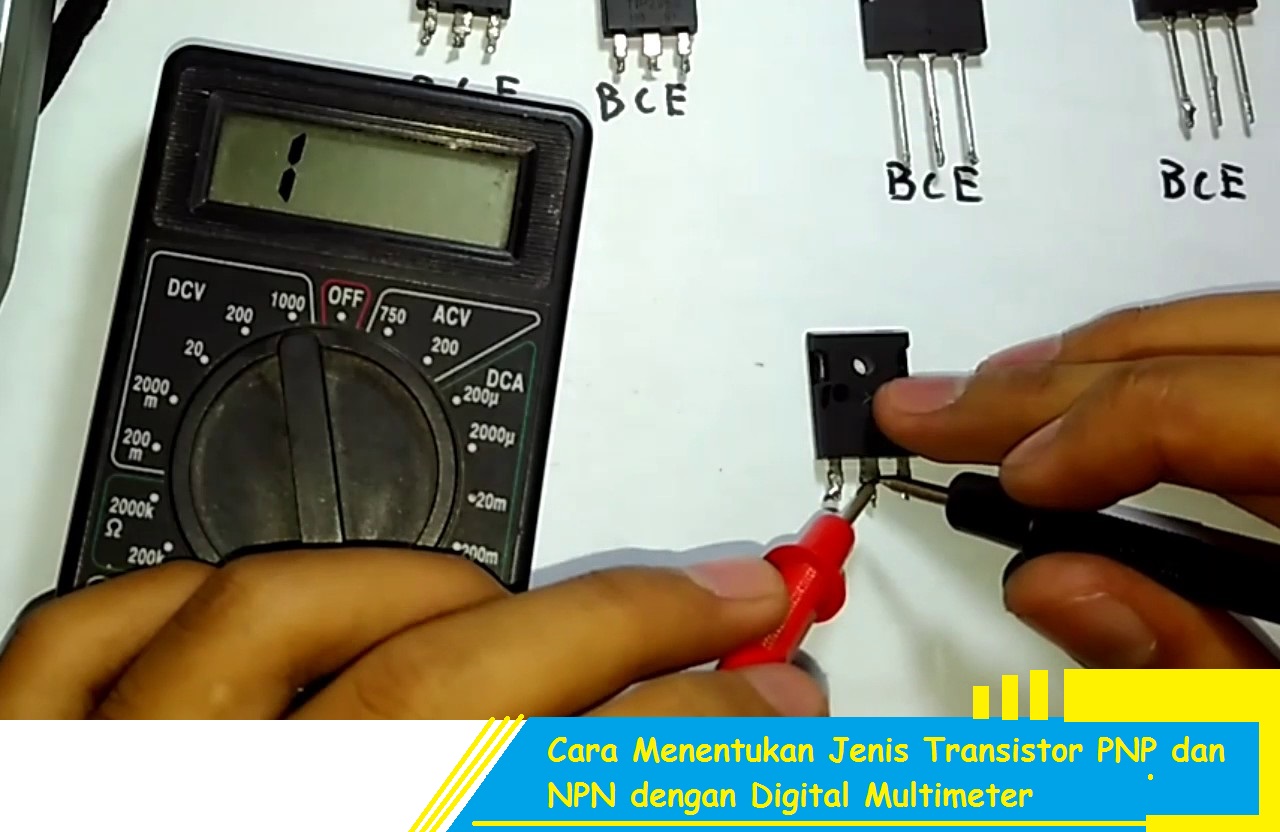

Цифровые модели способны генерировать тестовые импульсы или гармонические сигналы, что дает возможность проверять работоспособность диодов, а также транзисторов. Выявляется полярность, целостность конструкции и т.д. Есть модификации:

С предустановленной защитой контактов, срабатывающей в случае, если при измерении сопротивления произойдет незапланированная подача электричества.
Имеющие плавкие вставки на случай, если пользователь неверно выбрал режим. Предохранитель перегорает, но прибор остается рабочим после его замены.
Способные автоматически выключаться при нештатной ситуации или в случае, если устройство длительное время остается невостребованным.
Имеющие подсвечиваемый дисплей. Есть ночные режимы, световая индикация, обычная диодная подсветка, что позволяет работать в условиях ограниченной видивости.
Подающие сигнал при перегрузке батареи, блока питания, рабочих узлов без отключения.
Обладающие возможностью сохранять и запоминать результаты замеров, которые потребуются для обработки полученных данных.

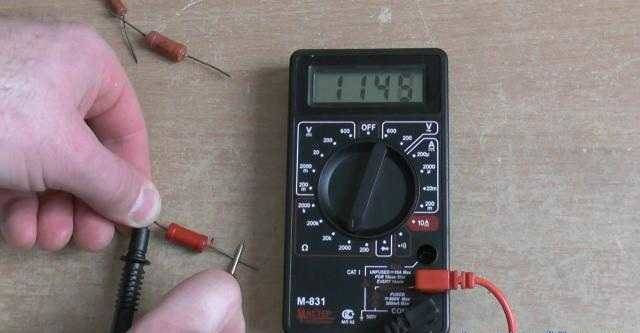

Некоторые модели предназначены для ручной установки пределов измерений. Как пользоваться мультиметром и перечень функциональных возможностей указано в мануале, идущем в комплекте с тестером. Удобней, если это сертифицированный товар, и инструкция написана на русском языке. Однако и без мануала можно разобраться в основных функциях прибора. На корпусе есть все необходимые надписи, стандартные символьные обозначения.

РАСЧЁТ ШУНТА

Не знаю как вы, а я любому цифровому амперметру и вольтметру в лабораторном блоке питания предпочту старые добрые стрелочные индикаторы. Ведь при наличии каких либо коротких импульсов тока, на цифровом индикаторе будет абракадабра, а то и вообще показания останутся без изменений, если стоит в схеме небольшая задержка обновления показаний. Так же и короткое КЗ может остаться без внимания, а вот стрелка амперметра, дёрнувшись, сразу покажет что к чему. В общем во многих аппаратах таки лучше ставить стрелочные головки. И блок питания — это тот случай, когда за модой на цифровые АЛС-ки лучше не гонятся, а сделать именно стрелочную индикацию вольт и ампер. Убедил? Тогда приступим к расчёту и изготовлению. Не буду грузить вас многострочными формулами, теориями и коэффициентами поправки на температуру воздуха и цены на нефть. Для этих целей подойдёт простая, годами проверенная технология практического расчёта шунта для любого, даже на неизвестный предел измерения, стрелочного индикатора.

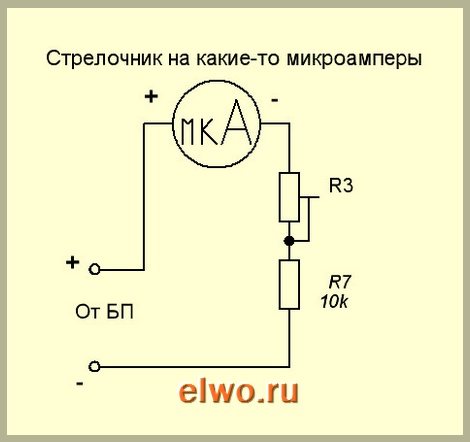

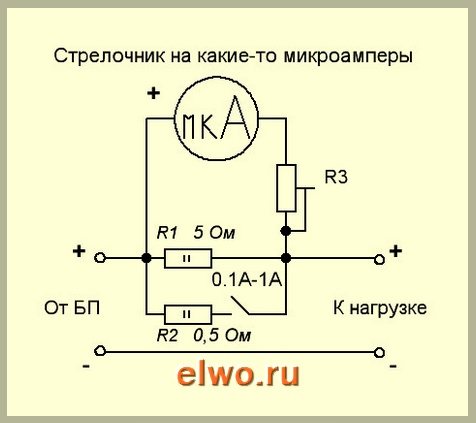

Собираем вот эту простенькую экспериментальную схемку с участием контрольного цифрового амперметра (мультиметра), нагрузки (паруваттного резистора на несколько Ом или простой лампочки на 6,3В) и собственно самого неизвестного стрелочного индикатора. Всё это хозяйство соединяем последовательно — цепочкой, и подсоединяем к регулируемому (желательно) блоку питания. Выставляем, допустим 10 В и смотрим, что у нас показывает контрольный цифровой мультиметр — амперметр.

Теоретически он покажет предположим 0,5 А. В идеале, для нужного предела в 1 А и стрелочник должен показать отклонение на пол шкалы. Ах вам надо чтоб он стал амперметром не на 1 А, а на 2 А? Не проблема. Последовательно с головкой включаем подстроечный (для эксперимента, потом замеряем получившееся сопротивление и заменим на постоянный) резистор R3 на несколько килоом, и уменьшаем понемногу его сопротивление, чтоб полное отклонение стрелки индикатора соответствовало току 2 А. Он предварительно должен стоять на максимуме сопротивления. Само собой, что эти 2 А надо предварительно выставить напряжением с блока питания. Вот, сделали. А если у нас стрелочник наоборот показывает при токе по мультиметру 0,5 А всего четверть шкалы, а по плану вы хотите чтоб полное отклонение стрелки было при 0,1 А? Тогда просто увеличьте сопротивление шунта где-то в два раза и посмотрите что получилось. А получится то, что стрелка отклонится уже дальше, может и на всю шкалу если угадали с номиналом резистора. Перебор? Зашкаливает уже? Тогда подкручиваем переменник пока не вернём стрелку куда надо.

Если теперь вы думаете как всё это добро встроить в блок питания на индикацию тока, вот схема подключения. Шунтируя стрелочный прибор двумя разными резисторами R1 или R1+R2, можно получить два диапазона измерения тока: в нашем случае 0,1 А или 1 А. Сопротивление резисторов этих указано ориентировочно — в процессе настройки и в зависимости от самого микроамперметра их сопротивление может отличаться.

С расчётом шунта для превращения стрелочного индикатора в вольтметр ещё проще. Последовательно включаем цифровой контрольный вольтметр (на схеме не указан), головку, подстроечный резистор R3 на максимальный предел 200 — 1000 килоом, на всякий пожарный защитный резистор R7 на 10-50 килоом и естественно блок питания. Выставляем на БП 10 вольт (по контрольному мультиметру) и вращая подстроечник R3, который предварительно выставлен на максимальное сопротивление (иначе стрелочный индикатор сгорит моментально, помним этот момент всегда!), добиваемся отклонения стрелки на максимум. Во что превратился наш микроамперметр? Правильно — в вольтметр на 10 вольт. По аналогичному принципу можно превратить стрелочный индикатор в вольтметр на любое напряжение. В конце эксперимента меряем сопротивление переменника и заменяем его таким же постоянным.

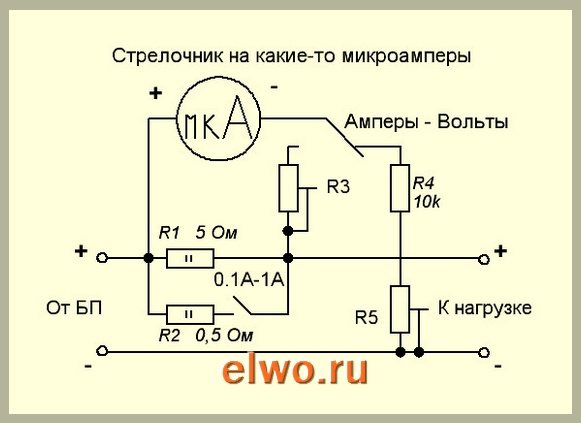

Ну и наконец вот полная схема вольтметра — амперметра на основе одного стрелочного индикатора. Переключение «вольты — амперы» производим тумблером

Обратите внимание: переключение режимов шунта (0,1-1 А) производится не переключателем, а включателем. Именно включателем, чтоб не возникло ситуации, при которой внутренний рычажок переключателя уже оторвался от одного контакта, а к другому ещё не подключился

Тогда весь ток к нагрузке пойдёт через стрелочник на 100 мкА — вылетит в момент. А нанести деления на шкалу можно так: ненужные циферки индикатора аккуратно зачищаем лезвием, а вместо них гелевой чёрной ручкой пишите свои значения. Если возникли вопросы — пишите на ФОРУМ

Микросхема СА3162Е

Но существуют и другие микросхемы аналогичного действия. Например, есть микросхема СА3162Е, которая предназначена для создания измерителя аналоговой величины с отображением результата на трехразрядном цифровом индикаторе.

Микросхема СА3162Е представляет собой АЦП с максимальным входным напряжением 999 mV (при этом показания «999») и логической схемой, которая выдает сведения о результате измерения в виде трех поочередно меняющихся двоично-десятичных четырехразрядных кодов на параллельном выходе и трех выходах для опроса разрядов схемы динамической индикации.

Чтобы получить законченный прибор нужно добавить дешифратор для работы на семисегментный индикатор и сборку из трех семисегментных индикаторов, включенных в матрицу для динамической индикации, а так же, трех управляющих ключей.

Тип индикаторов может быть любым, -светодиодные, люминесцентные, газоразрядные, жидкокристаллические, все зависит от схемы выходного узла на дешифраторе и ключах. Здесь используется светодиодная индикация на табло из трех семисегментных индикаторов с общими анодами.

Индикаторые включены по схеме динамической матрицы, то есть, все их сегментные (катодные) выводы включены параллельно. А для опроса, то есть, последовательного переключения, используются общие анодные выводы.

Внешний вид

Устройство выглядит достаточно утилитарно — небольшой пластмассовый корпус однотонного окраса. Производители в качестве колера для него, обычно берут серый, черный, красный или желтый цвет. На задней стенке размещена, закрытая крышкой с болтовым фиксатором, ниша для батареи крона. Спереди мультиметра, сверху, расположен индикатор показаний, ниже механический селектор включения и режимов работы. Дальше, слева, гнездо тестирования транзисторов, справа три контакта подключения щупов. На всех входах и органах управления нанесена разметка пределов измерений и чувствительности, отличными от тона корпуса цветами.

Блок кнопок управления: задачи измерения

Располагается сразу под ЖК экраном. Названия кнопок и их функции собраны в таблицу.

Наименование кнопки	Функции
Range/Delete	Переключение диапазона ручного измерения/очистка информации с удалением данных из памяти.
Store	Сохраняет отображаемые данные в памяти прибора с показом символа Sto на дисплее. Длительное нажатие кнопки открывает меню для настройки параметров автоматического сохранения.
Recall	Просмотр данных из памяти.
Max/Min	При однократном нажатии выводятся минимальное и максимальное значение замеренной величины.Нажатие с удержанием запускает режим PeakHold, учитывающий пиковые значения силы тока и величины напряжения.
Hold	Одноразовое нажатие — удержание (фиксация) данных на экране.Двойное нажатие — возврат режима замеров по умолчанию (Esc).Нажатие с удержанием — переход в режим подсветки экрана.
Rel	Включает режим замера относительных значений.
Hz%	Нажатие с удержанием включает вход в меню настроек системы — режим Setup.Однократное нажатие переключает режимы измерения частоты с коэффициентом заполнения, а также позволяет выбрать направление в меню настроек.
Ok/Select/V.F.C. (Кнопка голубого цвета)	Однократное нажатие — включается выбор функций в настройках (режим Select). Нажатие с удержанием — режим замера с фильтрами низких частот.

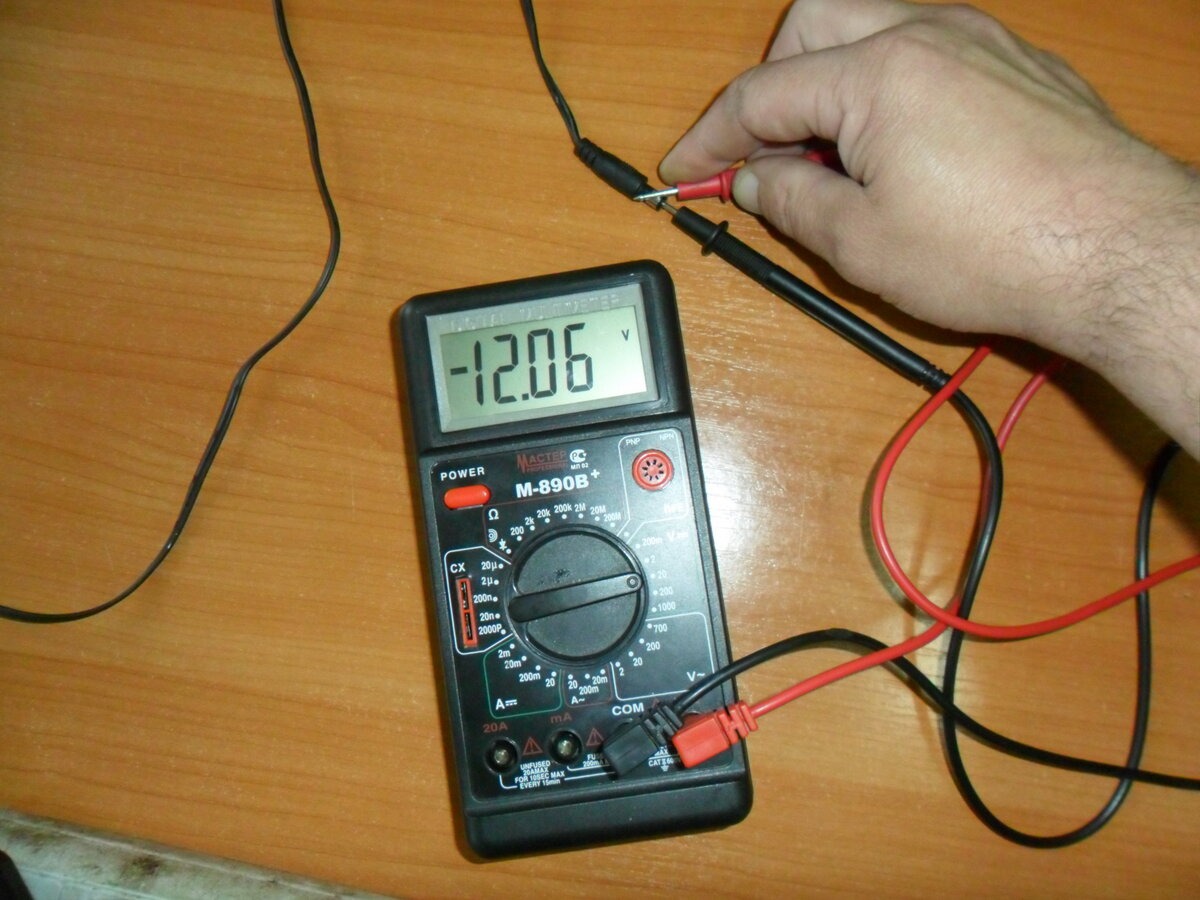

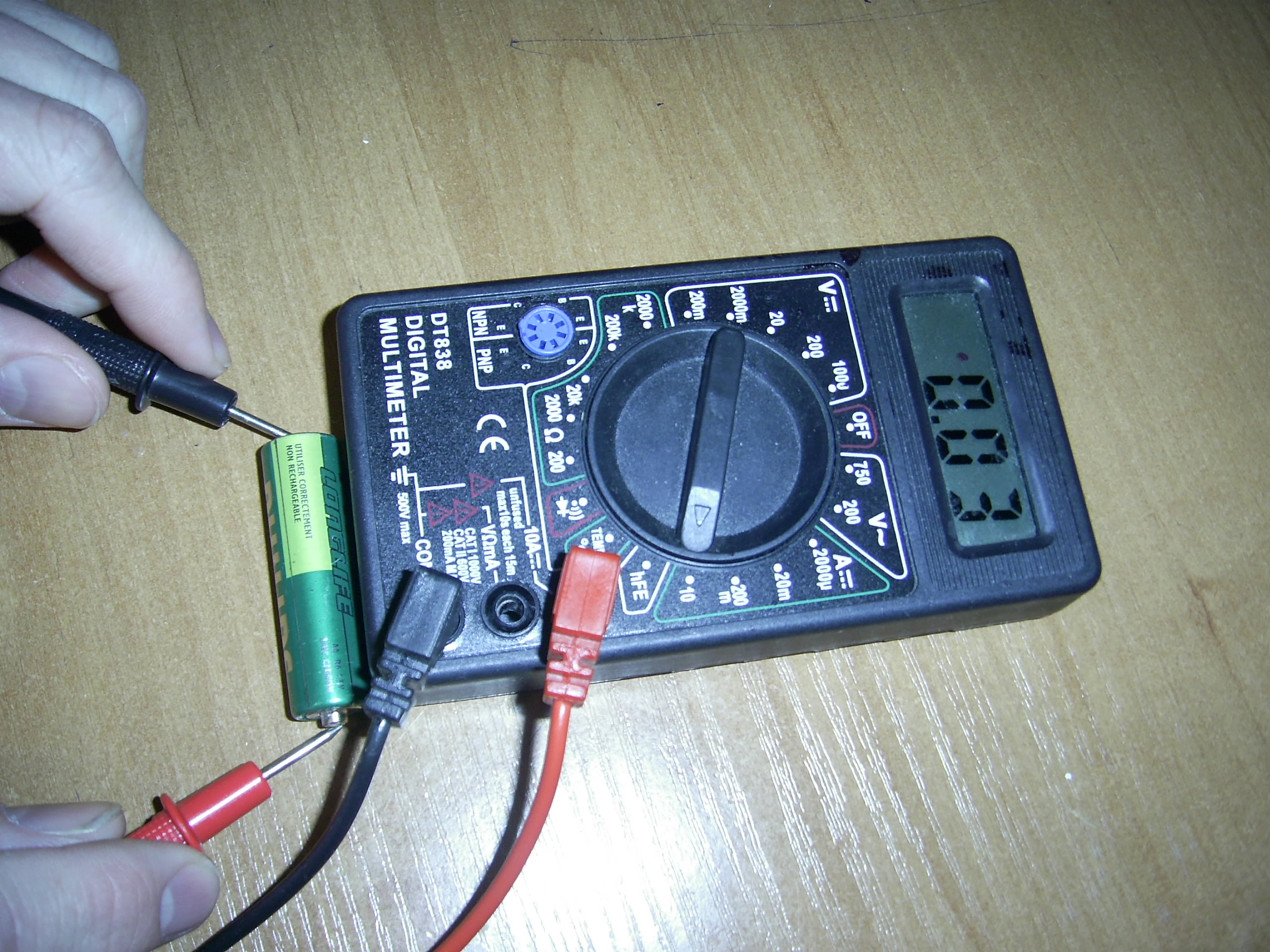

Как правильно подключить вольтметр

Тот, кто не знает, но хочет проверить напряжение на каком-то участке электрической сети, должен задаться вопросом – как подключить вольтметр? Это на самом деле серьезный вопрос, в ответе которого лежит простое требование – подключение вольтметра необходимо проводить только параллельно нагрузке. Если будет произведено последовательное подключение, то сам прибор просто выйдет из строя, и вас может ударить током.

Читать также: Ручное точило для ножей

Все дело в том, что при таком соединении уменьшается сила тока, действующая на сам измерительный прибор. При этом сопротивлении его не меняется, то есть, остается большим. Кстати, никогда не путайте вольтметр с амперметром. Последний подключается к цепи последовательно, чтобы снизить показатель сопротивления до минимума.

И последний вопрос темы – как пользоваться вольтметром, изготовленным самостоятельно. Итак, в вашем приборе два щупа. Один подключается к нулевому контуру, второй к фазе. Так же можно проверить напряжение через розетку, предварительно определив, к какому гнезду запитан ноль, а к какому фаза. Или соединяете параллельно прибор к измеряемому участку. Стрелка измерительного блока покажет величину напряжения в сети. Вот так пользуются этим самодельным измерительным прибором.

Рассмотрены не сложные схемы цифровых вольтметра и амперметра, построенных без использования микроконтроллеров на микросхемах СА3162, КР514ИД2. Обычно, у хорошего лабораторного блока питания есть встроенные приборы, – вольтметр и амперметр. Вольтметр позволяет точно установить выходное напряжение, а амперметр покажет ток через нагрузку.

В старых лабораторных блоках питания были стрелочные индикаторы, но сейчас должны быть цифровые. Сейчас радиолюбители чаще всего делают такие приборы на основе микроконтроллера или микросхем АЦП вроде КР572ПВ2, КР572ПВ5.

Вольтметр на базе прибора Ц24

На рис.1 представлена принципиальная схема простого вольтметра сетевого напряжения переменного тока. Особенность этого вольтметра в том, что он изготовлен на базе готового вольтметра промышленного изготовления Ц24. Вольтметр Ц24 представляет собой микроамперметр, в корпус которого установлены все необходимые радиоэлементы, для измерения напряжения сети переменного тока 230 В.

Этот вольтметр обычно устанавливался в отечественные регулируемые автотрансформаторы выпуска 1960-х годов, предназначенные для питания ламповой радиоаппаратуры. Позднее в таких автотрансформаторах стали применять менее информативный, имеющий малый срок службы, но более стильный по тем временам, линейный газоразрядный индикатор. Выпущенный в 1962 году измеритель Ц24 успешно выполняет свою задачу и в настоящее время.

Промышленный вольтметр включал в себя микроамперметр РА1 (ток полного отклонения стрелки около 1.5 мА, сопротивление обмотки 360 Ом), резисторы R2 – R5 и германиевые диоды VD5, VD6. Вольтметр подвергся доработке: вместо двух параллельно включенных резисторов сопротивлением по 200 кОм был установлен один большей мощности сопротивлением 100 кОм – это резистор R2, а также, был установлен узел на светодиодах для индикации включения в сеть и для подсветки шкалы прибора.

Резисторы R2 – R4 ограничивают ток через микроамперметр РА1, германиевые диоды VD5, VD6 выпрямляют напряжение переменного тока. Использование двух выпрямительных диодов вместо одного исключает заметное дрожание легкой стрелки микроамперметра при ее питании от однополупериодного выпрямителя.

Для индикации включения прибора и подсветки шкалы в корпус микроамперметра установлены два сверхьярких светодиода HL1, HL2. Конденсатор С1 гасит избыток поступающей на светодиоды энергии. Резистор R1 уменьшает броски тока через мостовой выпрямитель VD1 – VD4. Импульсные броски тока, например, при включении в сеть, искрении в розетке, весьма негативно влияют на кристаллы сверхъярких светодиодов, для их уменьшения установлен оксидный конденсатор С2.

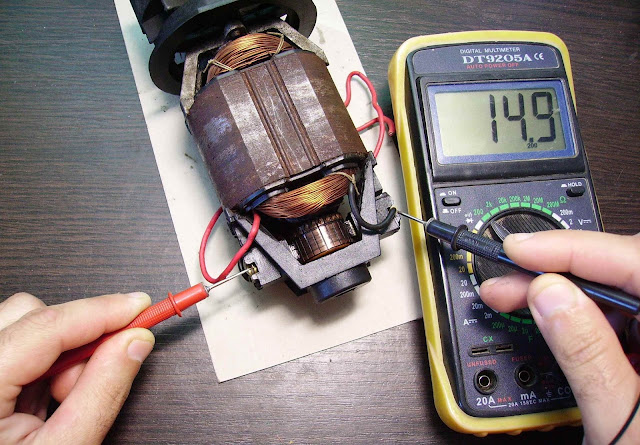

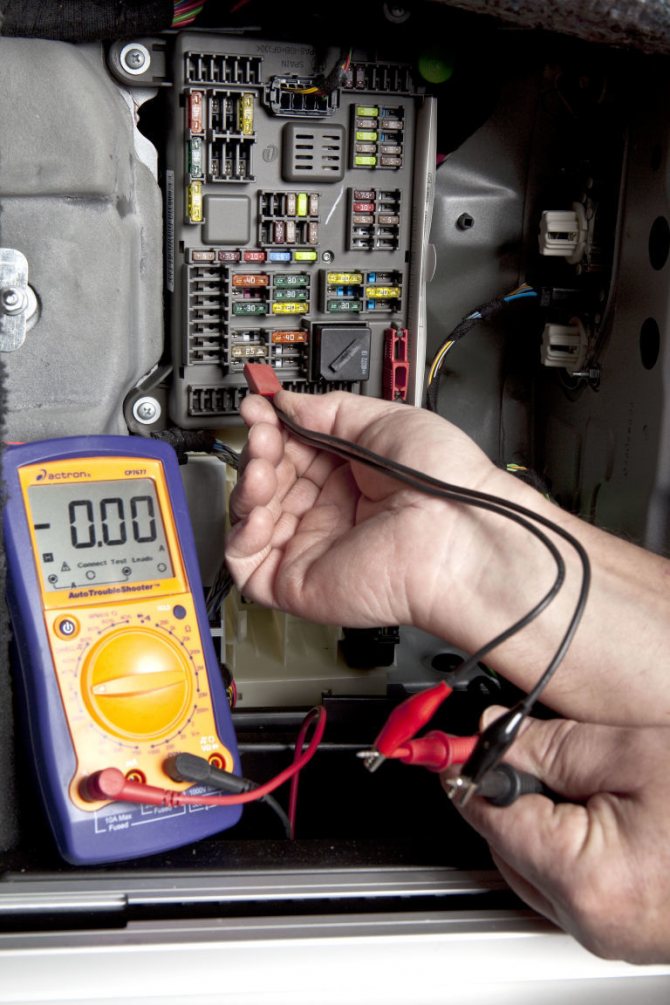

Правила проведения измерений

Любая работа, связанная с электросетью и электричеством, должна выполняться соблюдением техники безопасности. Следует придерживаться следующих требований:

Работать внимательно, аккуратно, всегда проверять правильность включения щупов и выбора режима.
Нельзя браться за щупы двумя руками. При наборе с напряжением, если произойдет пробой изоляции, электрический ток пройдет через тело человека и самую опасную область – сердце. Поэтому лучше одной рукой устанавливать первый щуп, потом ей же второй. В таком случае риски снижаются.

Замеры неизвестных величин начинаются с выставления максимального предела. Потом по мере необходимости значение снижается на разряд

Также важно не забывать, что в режиме амперметра переставлять придется и красный щуп в другой разъем.
Важно помнить, что все мультиметры отличаются, и у каждой модели могут быть свои особенности работы. Поэтому перед началом измерений нужно внимательно ознакомиться с инструкцией по эксплуатации.
Нужно внимательно относиться к проведению измерений

Нужно давать время на разрядку элементов схемы, так как остаточного заряда может хватить для получения электрического удара или поломки тестера.
Нужно соблюдать правильность подключения мультиметра в том или ином режиме. Амперметр должен подключаться последовательно, то есть становиться частью цепи. Вольтметр включается параллельно. Для измерения сопротивления внешнее питание не требуется. Замер сопротивления под напряжением запрещен!
Производит измерения нужно максимально быстро. При необходимости результат фиксируется кнопкой hold. Длительное измерение приводит к быстрой разрядке источника питания и нагреву компонентов схемы.

Соблюдение правил обязательно для правильного проведения процедуры измерения.

Как переделать вольтметр постоянного напряжения в переменное

Показанная на рисунке №1 схема – это вольтметр постоянного тока. Чтобы его сделать переменным или, как говорят специалисты, пульсирующим, необходимо в конструкцию установить выпрямитель, с помощью которого постоянное напряжение преобразуется в переменное. На рисунке №2 вольтметр переменного тока показан схематически.

Данная схема работает так:

когда на левом зажиме находится положительная полуволна, то открывается диод D1, D2 в этом случае закрыт;
напряжение проходит через амперметр к правому зажиму;
когда положительная полуволна находится на правом конце, то D1 закрывается, и напряжение через амперметр не проходит.

В схему обязательно добавляется резистор Rд, сопротивление которого рассчитывается точно так же, как и остальные элементы. Правда, его расчетное значение делится на коэффициент, равный 2,5-3. Это в том случае, если в вольтметр устанавливается однополупериодный выпрямитель. Если используется двухполупериодный выпрямитель, то значение сопротивления делится на коэффициент: 1,25-1,5. Кстати, схема последнего изображена на рисунке №3.

Обработать напильником по месту…

А теперь о доработках, которые необходимы, чтоб довести этот «показиметр» до ума. 1. Чтобы он начал измерять напряжение менее 3 Вольт, нужно выпаять резистор-перемычку R1 и на ее правую (по схеме) контактную площадку подать напряжение 5-12В с внешнего источника (выше можно, но нежелательно — стабилизатор DA1 сильно греется). Минус внешнего источника подать на общий провод схемы. Измеряемое напряжение подавать на штатный провод (который был изначально припаян китайцами). 2. После доработки по п.1 диапазон измеряемого напряжения увеличивается до 99.9В (ранее он был ограничен максимальным входным напряжением стабилизатора DA1 — 30В). Коэффициент деления входного делителя около 33, что дает нам максимально 3 вольта на входе DD1 при 99,9В на входе делителя. Я подавал максимум 56В — больше у меня нету, ничего не сгорело:-), но и погрешность возросла.

4. Чтобы переместить или совсем выключить точку, нужно выпаять ЧИП-резистор R13 10кОм, который находится рядом с транзистором и вместо него запаять обычный резистор 10кОм 0.125Вт между дальней от подстроечного ЧИП-резистора контактной площадкой и соответствующим управляющим сегментным выводом DD1 — 8, 9 или 10. Штатно точка засвечивается на средней цифре и база транзистора VT1 соответственно через ЧИП 10кОм подключена к выв. 9 DD1.

Ток, потребляемый вольтметром, составил около 15мА и менялся в зависимости от количества засвеченных сегментов. После описанной переделки весь этот ток будет потребляться от внешнего источника питания, не нагружая измеряемую цепь.

Налаживание

В общем-то оно совсем несложное. Начнем с вольтметра. Сначала замкнем между собой выводы 10 и 11 D1, и подстройкой R4 выставим нулевые показания. Затем, убираем перемычку, замыкающую выводы 11-10 и подключаем к клеммам «нагрузка» образцовый прибор, например, мультиметр.

Регулируя напряжение на выходе источника, резистором R5 настраиваем калибровку прибора так, чтобы его показания совпадали с показаниями мультиметра. Далее, налаживаем амперметр. Сначала, не подключая нагрузку, регулировкой резистора R5 устанавливаем его показания на ноль. Теперь потребуется постоянный резистор сопротивлением 20 От и мощностью не ниже 5W.

Устанавливаем на блоке питания напряжение 10V и подключаем этот резистор в качестве нагрузки. Подстраиваем R5 так чтобы амперметр показал 0,50 А.

Можно выполнить калибровку и по образцовому амперметру, но мне показалось удобнее с резистором, хотя конечно на качество калибровки очень влияет погрешность сопротивления резистора.

По этой же схеме можно сделать и автомобильный вольтметр. Схема такого прибора показана на рисунке 4. Схема от показанной на рисунке 1 отличается только входом и схемой питания. Этот прибор теперь питается от измеряемого напряжения, то есть, измеряет напряжение, поступающее на него как питающее.

Напряжение от бортовой сети автомобиля через делитель R1-R2-R3 поступает на вход микросхемы D1. Параметры этого делителя такие же как в схеме на рисунке 1, то есть для измерения в пределах 0…99.9V.

Но в автомобиле напряжение редко бывает более 18V (больше 14,5V уже неисправность). И редко опускается ниже 6V, разве только падает до нуля при полном отключении. Поэтому прибор реально работает в интервале 7…16V. Питание 5V формируется из того же источника, с помощью стабилизатора А1.

Лыжин Р. РК-2010-04.

Детали

Пожалуй, самое труднодоставаемое – это микросхемы СА3162Е. Из аналогов мне известна только NTE2054. Возможно есть и другие аналоги, о которых мне не известно.

С остальным значительно проще. Как уже сказано, выходную схему можно сделать на любом дешифраторе и соответствующих индикаторах. Например, если индикаторы будут с общим катодом, то нужно КР514ИД2 заменить на КР514ИД1 (цоколевка такая же), а транзисторы VТ1-VТЗ перетащить вниз, подсоединив их коллектора к минусу питания, а эмиттеры к общим катодам индикаторов. Можно использовать дешифраторы КМОП-логики, подтянув их входы к плюсу питания при помощи резисторов.

Подгонка и монтаж

Чтобы сделать тестер точным, нужно подогнать номиналы резисторов. Эта часть работы самая кропотливая. Подготовим плату для монтажа. Для этого надо расчертить ее на квадратики размером сантиметр на сантиметр или немного меньше.

Затем, сапожным ножом или чем-нибудь подобным по линиям прорезается медное покрытие до основы из стеклотекстолита. Получились изолированные контактные площадки. Отметили, где будут расположены элементы, получилось подобие монтажной схемы прямо на плате. В дальнейшем, к ним будут припаяны элементы тестера.

Чтобы самодельный тестер выдавал правильные показания с заданной погрешностью, все его компоненты должны иметь характеристики по точности такие же, как минимум, и даже выше.

Внутреннее сопротивление катушки в магнитоэлектрическом механизме микроамперметра будем считать равным заявленным в паспорте 3000 Ом. Количество витков в катушке, диаметр провода, электропроводность металла, из которого сделана проволока известны. Значит, данным завода-изготовителя верить можно.

А вот напряжения батареек на 1,5 В могут немного отличаться от заявленных производителем, а знание точного значения напряжения потом потребуются для измерения тестером сопротивления резисторов, кабелей и других нагрузок.

Вольтметр на базе прибора Ц24

Визуально обнаруживаемые дефекты (заводской брак)

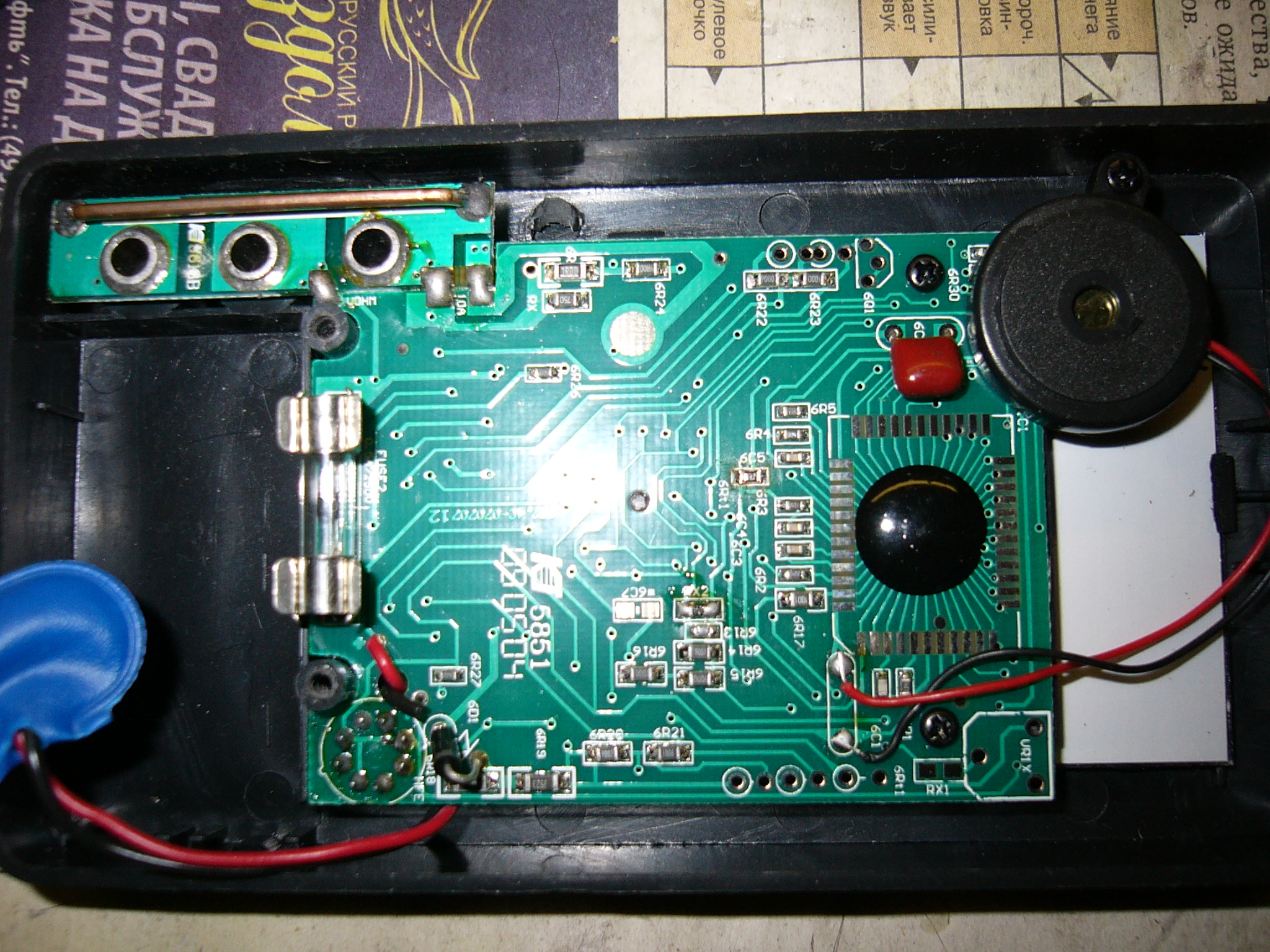

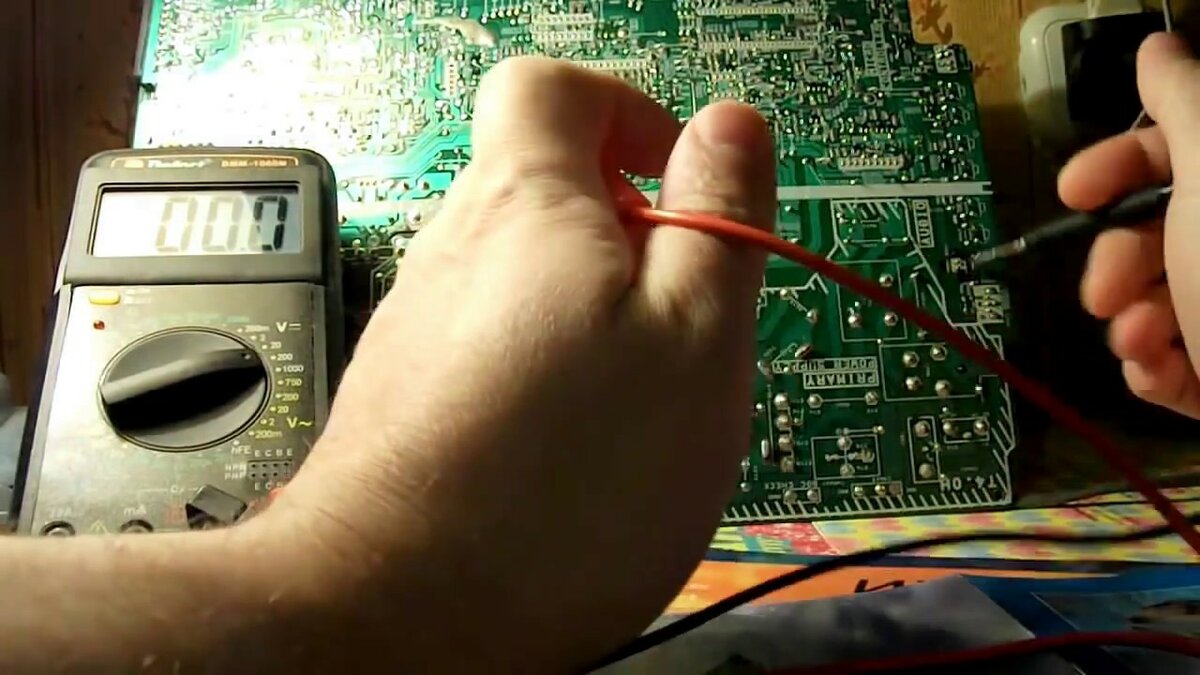

Проверить исправность прибора на начальной стадии ремонта удобнее всего путём осмотра его электронной схемы. Для данного случая разработаны следующие правила поиска неисправностей:

необходимо тщательно обследовать печатную плату мультиметра, на которой могут иметься хорошо различимые заводские недоработки и ошибки;
особое внимание должно уделяться наличию нежелательных замыканий и некачественной пайки, а также дефектам на выводах по краям платы (в районе подключения дисплея). Для ремонта придется применить пайку;

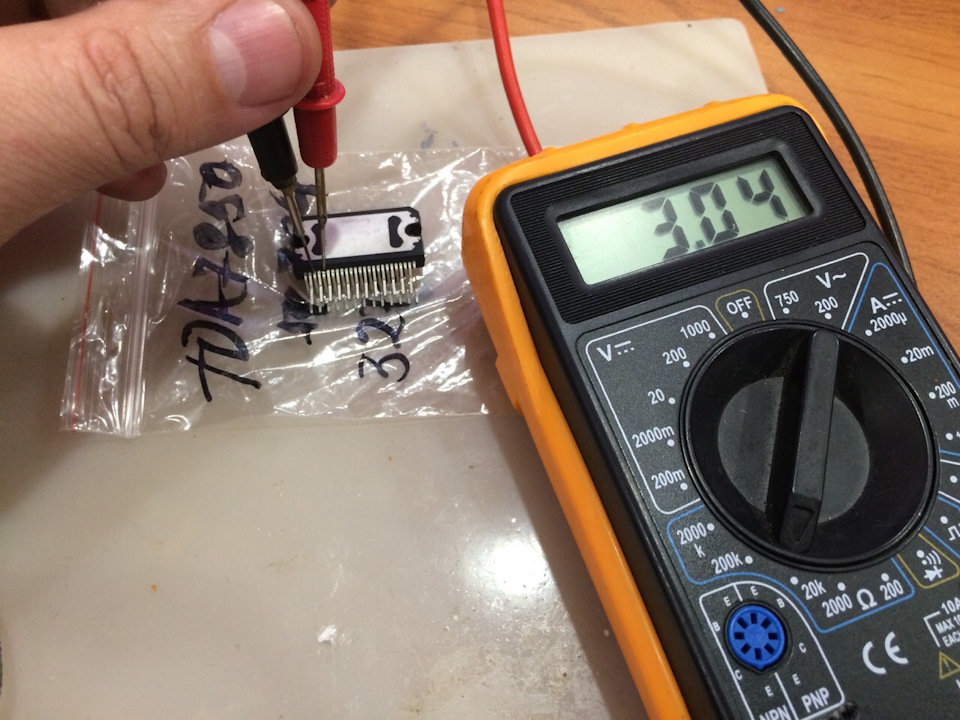

заводские ошибки чаще всего проявляются в том, что мультиметр показывает не то, что он должен по инструкции, в связи с чем его дисплей обследуется в первую очередь.. Если мультиметр выдает неправильные показания во всех режимах и микросхема IC1 нагревается, то надо осмотреть разъемы для проверки транзисторов

Если длинные выводы замкнулись, то ремонт будет заключаться всего-навсего в их размыкании

Если мультиметр выдает неправильные показания во всех режимах и микросхема IC1 нагревается, то надо осмотреть разъемы для проверки транзисторов. Если длинные выводы замкнулись, то ремонт будет заключаться всего-навсего в их размыкании.

https://youtube.com/watch?v=Ti1HIN_YyYM

В общей же сложности визуально определяемых неисправностей может набраться достаточное количество. С некоторыми из них вы можете ознакомиться в таблице и затем устранить своими руками. (по адресу: http://myfta.ru/articles/remont-multimetrov.) Перед ремонтом необходимо изучить схемы мультиметра, которая обычно дается в паспорте.

Модули вольтметры цифровые

Большим преимуществом блоков является относительно низкая цена и отсутствие напряжения питания, они питаются от напряжения которое одновременно измеряют. Производитель дает диапазон напряжения 2,6 — 30 В. Для начала протестируем их при разных значениях напряжения. Питание от преобразователя и литий-ионных аккумуляторов. Сравнивать будем показания с измерителем UNI-T UT210E, а также с ANENG. Модули имеют на плате небольшой потенциометр для коррекции показаний.

Бывает что настройка модуля при низком напряжении требует и коррекции на верхних рабочих диапазонах этого модуля. Для повышения точности тем потенциометром можете откалибровать показания по эталонному прибору и после процедуры рекомендуем капнуть лак для ногтей, чтобы обездвижить его. После калибровки они станут достаточно точные.

Точность этих индикаторов будет приемлемой во многих устройствах, особенно учитывая низкую цену этих модулей (можно купить за менее 100 рублей). Индикаторы автоматически переключают диапазон — после превышения значения 9,99 В отображаются только десятичные части, то есть одна цифра после запятой.

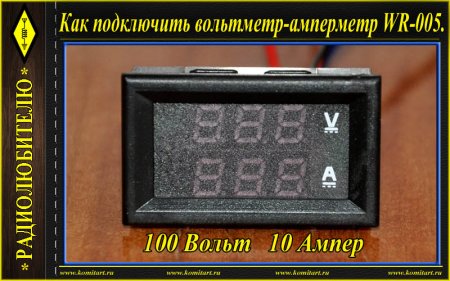

Как подключить вольтметр-амперметр WR-005 100V / 10A.

Как подключить вольтметр-амперметр WR-005 100V / 10A.

При конструировании зарядных устройств для аккумуляторных батарей, и различных блоков питания, многие радиолюбители используют готовые вольтметры-амперметры китайского производства, которые без особого труда можно купить в интернете, например, на сайте Алиэкспресс. Причем стоимость таких готовых приборов очень даже привлекательна, и многие поставщики, вдобавок ко всему, осуществляют бесплатную доставку товара покупателю. Найдя наиболее выгодное предложение, мы заказали на пробу пару приборов марки WR-005, рассчитанных на измерение напряжения до 100 Вольт, и тока до 10 Ампер. Заказ пришел, с блоками все в порядке, механических повреждений нет, но ни паспорта, ни инструкции, описывающей подключение устройства, в комплекте не было. Это и послужило поводом для написания данной статьи, ведь, скорее всего, мы не одни, которые столкнулись с вопросами подключения WR-005 к цепям измерения.

Подобные измерительные приборы могут быть рассчитаны на иные параметры измерения, но в любом случае на плате вы будете иметь два разъема:

? Первый разъем имеет два тонких провода, обычно это красный и черный. Служат они для подачи питающего напряжения на измерительную схему. Напряжение питания имеет очень широкий диапазон, вы можете подать от 4 до 30 Вольт, красный провод – плюсовой, черный – минус. Подав питание на схему, индикатор начнет светиться.? Второй разъем трехпроводный, провода толстые, предназначены для подключения прибора к измерительным цепям. А вот с цветами проводов давайте разбираться.

Видать раньше выпускались индикаторы, в которых толстые провода имели цвет черный, красный и желтый, поэтому в интернете можно найти вот такую картинку:

В нашем случае данный разъем имеет синий, черный и красный провода, и черный провод находится в разъеме посередине, поэтому мы решили еще раз их перепроверить.

Как оказалось, глобально ничего не поменялось:

? Черный провод, как и в предыдущем варианте, это общий провод (COM);? Красный провод – измерение напряжения;? Синий провод — измерение тока.

Для тех, кто не совсем понял: черный толстый провод подключается на минус источника, красный на плюс (начнет показывать вольтметр), синий толстый провод подключается к нагрузке, а со второго конца нагрузки уходит на плюс источника (показывает амперметр).

По поводу шунта. В приборах до 10 Ампер шунт встроенный (впаян непосредственно в плату), свыше 10 Ампер, как правило, в комплекте должен быть внешний шунт, смотри снимки ниже:

Наш вариант прибора со встроенным шунтом:

Внешний шунт выглядит следующим образом:

Даже после правильного подключения нет гарантии того, что показания вольтметра и амперметра будут правильными, поэтому стоит проверить их с помощью, например, внешнего мультиметра. При необходимости можно подкорректировать показания с помощью подстроечных резисторов, расположенных на плате прибора WR-005.

Микросхема, на которой собран прибор, не имеет никаких опознавательных знаков, ну а принципиальная схема вот такая:

В заключение хочется сказать, что после подключения и опробования прибора, он показал себя с положительной стороны, качество сборки не плохое, погрешности показаний соответствуют заявленным поставщиком, то есть, погрешность по напряжению 0,1 Вольта, по току – 0,01 Ампера, ток потребления измерительной схемы не превышает 20 мА . Любая электроника с течением времени подвержена выходить из строя, поэтому на сколько долго будет нам служить данный вольтметр-амперметр — время покажет. Но, в принципе, за такие деньги, мы считаем, что WR-005 – достойное приобретение с быстрой установкой и подключением в устройствах, нуждающихся в выводе цифровой индикации показаний параметров тока и напряжения.

Если кому известна марка используемой в схеме прибора микросхемы, большая просьба написать в комментарии.

Заключение

Включение в схему недорогих вольтметров позволяет избежать проблем с неподходящим напряжением сети. За небольшую плату можно узнать, работает ли техника в подходящих условиях. Для их подключения нужно знать маркировку всех проводов и расположение плюса и минуса источника энергии.

https://youtube.com/watch?v=jyq00hMWxvE

Купил я для своей зарядки любопытный экземпляр китайского вольтметра амперметра, брал на рынке особо не разглядывал, но когда домой принес — три дня голову чухал, как подключить, ибо в инете особо ничего не нашел похожего.Нашел общее описание с кривым переводом на сайте avrobot.ru/product_info.php?products_ >

«Инструкция по подключению:— Красный тонкий провод (vcc): Напряжение питания прибора + 3.5-30 В (Примечание: если измеряемый сигнал меньше, чем 30 В и имеют общий минус питания, то измеряемый сигнал может быть использован также для питания прибора )— Черный тонкий провод (земля): Напряжение питания «-«, «-» измеряемого сигнал 3.5-30 В— Желтый тонкий провод (vin): Измеряемый сигнал «+» (0-100 В)— Красный толстый провод (i +): Вход тока «+» (в серии питания положительные)— Черный толстый провод (i -): C. Вход тока «-» (Провод отрицательного питания)Инструкция по калибровке:Вследствии влияния температуры и изменения параметров электрокомпонентов от времени, возможно появление ненулевых показаний прибора при измерении, что является нормальным явлением. Это не является ошибкой или неисправностью.Решение: Когда прибор отключен от питания, пожалуйста, замкните контакты А и B. Затем сделайте измерение электроэнергии, прибор автоматически откалибруется к нулю. После окончания автоматической калибровки, пожалуйста, отсоедините A и B. После этого используйте прибор в обычном режиме.»

На задней стенке присутствует микросхема MC74HC5950, идут два толстых провода и три тонких.Далее фото и комментарии.
