Беспроводной wi-fi выключатель ITEAD Sonoff

WiFi переключатель Sonoff — WiFi Wireless Smart Switch for MQTT COAP Smart Home.

ширина и высота

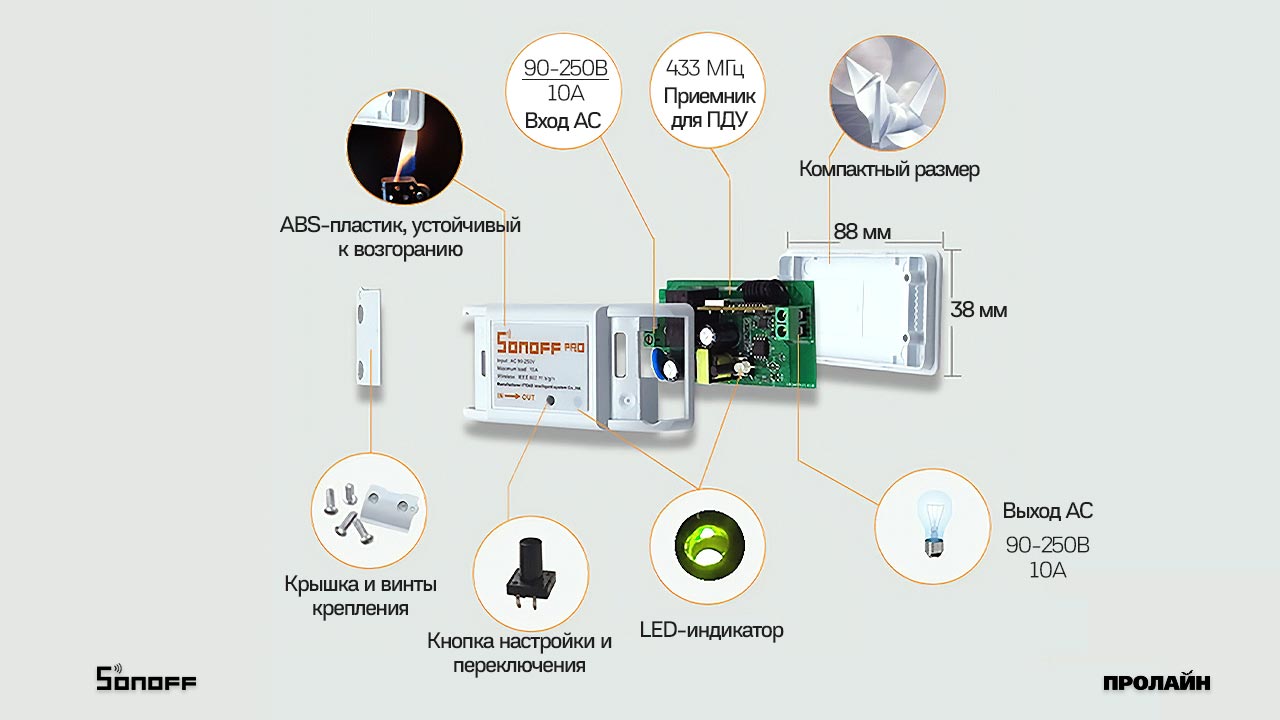

Характеристики с сайта ITEAD Studio

•Напряжение: ~90-250В (50/60Гц)
•Максимальный ток: 10A
•Максимальная мощность: 2200 Вт
•Размеры: (Длина)88*(Ширина)38*(Высота)23 мм
•Цвет: Белый
•Влажность: 5%-95%
•Протоколы WiFi: 802.11. b/g/n
•Рабочая температура: -20? +75?

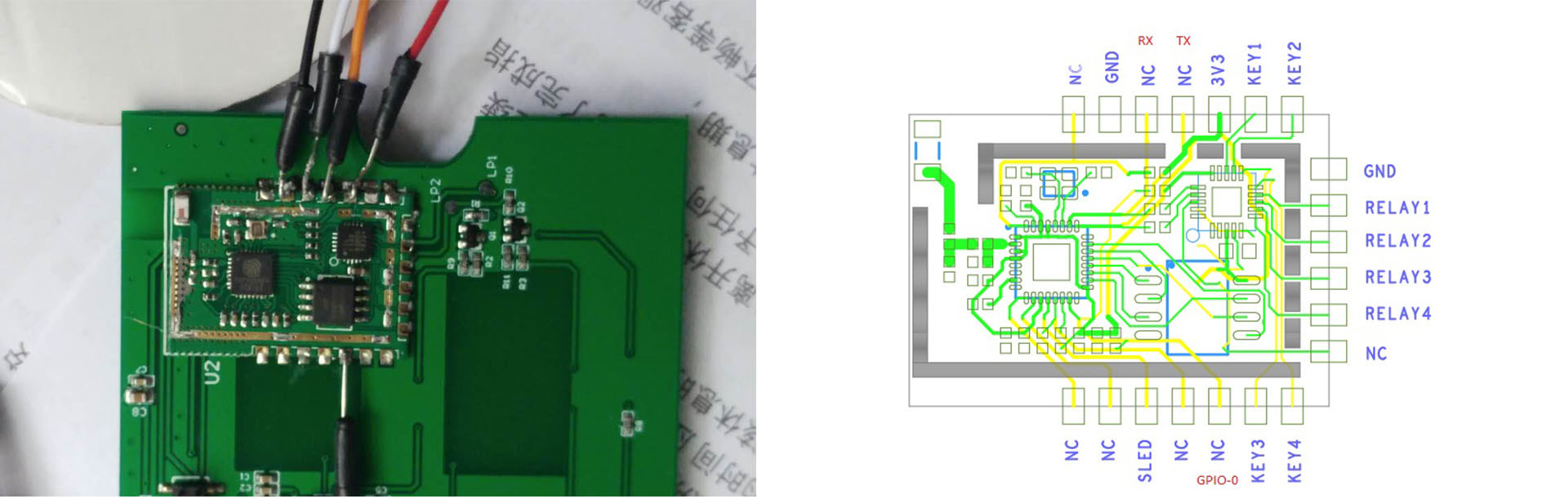

Распиновка колодки

QR-коды

Состояние устройства

В отличие от готовых розеток Sonoff — WiFi позволяет и иной подход к управлению. Смонтировав его на шнур, к примеру утюга, больше не нужно вспоминать «выключил ли я утюг?» Конечно, современные утюги имеют функцию автоотключения, но идея, думаю ясна. Помимо адресности нагрузки, в сравнении с готовыми WiFi-управляемыми розетками, небольшая высота позволяет монтировать его в труднодоступных местах с ограничениями по высоте. Допустим, на козырьке шкафа-купе, или наоборот, в плинтусе кухни.

Несколько слов о необходимости интернета для работы продукции ITEAD Studio. Да, в этом есть определённый минус. Но это позволило сохранить низкую цену из-за отсутствия необходимости в контроллере. Вряд ли каждый способный смонтировать Sonoff WiFi Wireless Switch сможет перепрошить ESP8266 и поднять MTTQ, чтобы избавиться от необходимости доступа в интернет. Хотя и эти вопросы затрагивались в обзорах других модулей Sonoff на сайте:mysku.ru/blog/china-stores/40791.htmlmysku.ru/blog/aliexpress/40475.html

Немного сочленёнки

Плюсы:
+Простота монтажа.
+Сохранение интерьера помещения.
+Цена на уровне стоимости деталей.
+Возможность ручного управления.
+Компактность по высоте.
+Простота настройки.

Минусы:
-Работоспособность зависит от наличия доступа Интернета (исправимо).

Что же в итоге. Sonoff — WiFi позволяет недорого получить возможность дистанционного управления элетронагрузкой без особых хлопот. В ряде случаев он может оказаться предпочтительнее чем обычные WiFi розетки. Есть потенциал для модернизации (как по прошивке, так и превращения в Sonoff TH).

Пока писал обзор, потребовалось припаять штекер. Паяльник включил в стенд и розетку включал-отключал с планшета. Ощущение собственного величия — бесценно.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Настройка Sonoff Basic в eWeLink. Таймеры, работа по расписанию.

В меню доступны пункты:

• Поделиться. Позволяет управлять одним реле с разных аккаунтов. Например:  Удлинителем могут управлять все члены семьи со своих смарфонов.

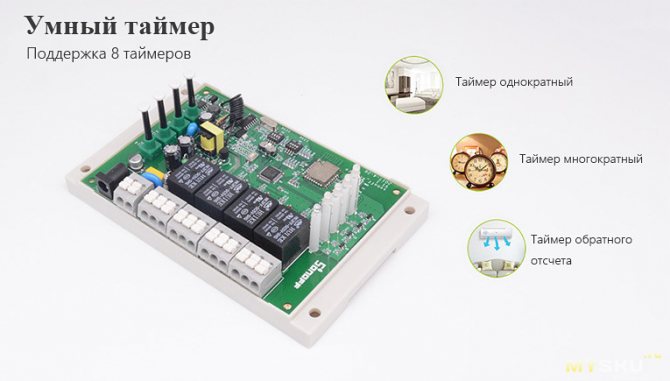

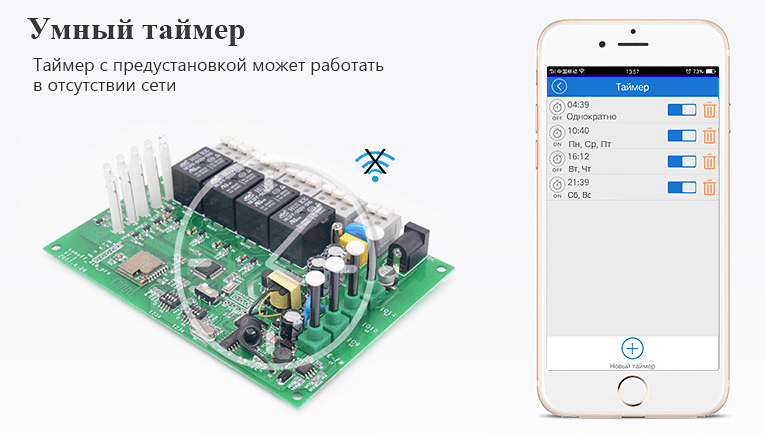

• По расписанию. Настройка работы Sonoff по расписанию. Позволяет настроить работу по времени на любой день года с указанием конкретной даты включения или выключения. Возможно разовое выполнение команд или с повторением по дням недели.
• Таймер. Обратный отчет до времени совершения действия ON или OFF.
• Цикличный таймер. Запустить действие ON/OFF, после заданного времени действие ON/OFF.

Обновление прошивки, дополнительные функции

Справа от названия реле нажав на три точки попадаем в дополнительное меню где находим:

• Изменение имени устройства.
• Обновление прошивки до последней версии.
• Активация работы в локальной сети.
• Notification for operations…. Отправка уведомлений о работе устройства.
• Power-on-State. Важная настройка. Определяет поведение Sonoff Basic после возобновления электропитания. Например: после отключения света реле может перейти в состояние ON, OFF или последнее активное состояние при котором пропало электропитание.
• Turn off network indicator. Если не активировать этот пункт при успешном подключении к Wi-fi сети зеленый индикатор будет всегда гореть. Светит ночью в глаза. Я отключаю.
• Длительность. Параметр устанавливает через какое время выключить Sonoff Basic, после его включения.
• История. Лог работы устройства.
• Данные о модуле. Версия прошивки, MAC адрес, другая системная информация.

Если заявленного функционала оказалось недостаточно, есть возможность прошивки этих беспроводных модулей на кастомную. Например прошить на Tasmota, с последующей интеграцией в системы умного дома.

Сброс до заводских настроек

Выполняется путем удержания кнопки на устройстве (~ 30 секунд). Ждем частого мигания светодиода. Далее подключение реле к учетной записи выполняем аналогично обычному подключению нового устройства.

Если нет необходимости скрытого подключения или возникает необходимость отключать прибор от сети электропитания стоит рассмотреть возможность использования «умных» розеток.

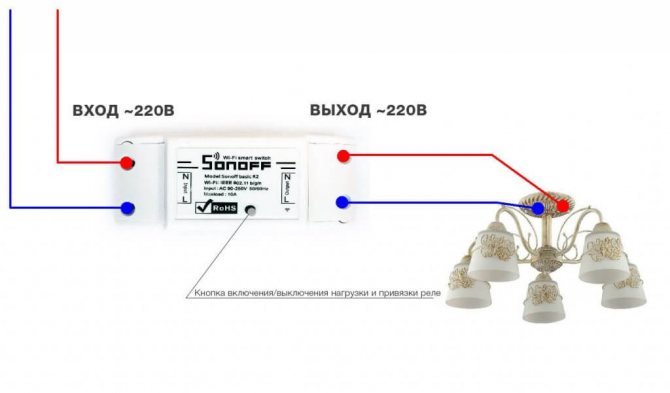

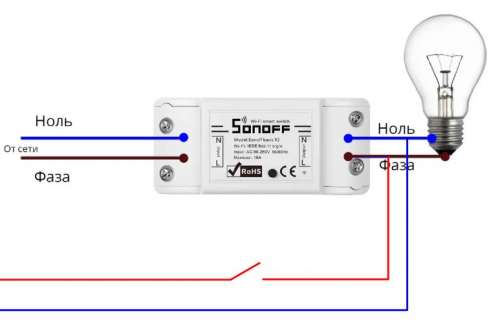

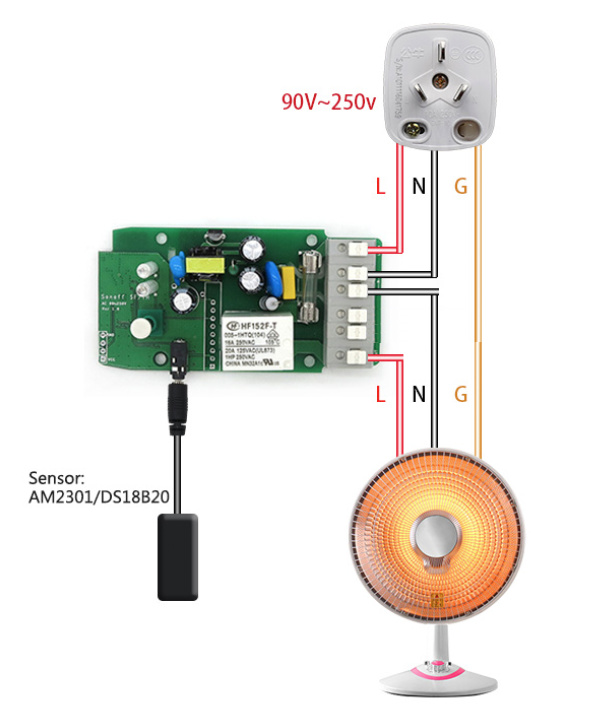

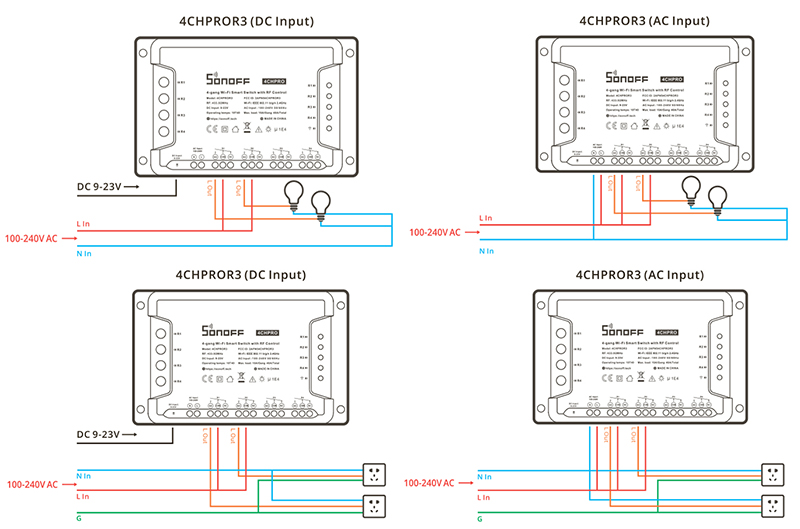

Схема подключения Sonoff

Умное реле ставится в разрыв кабеля питания и питается напрямую от сети. В реле на Вход (In) мы подключим кабель с вилкой на другом конце, в разъем Выход (Out) будет необходимо подключить управляемое устройство. Для этого потребуется очистить кабель от оплетки и зачистить жилы.

Сонофф распиновка

Жесткий контакт и легкость в подключении обеспечивают удобные прижимки для фиксации жилы. Если нужно защитить контакт во влажной среде можно воспользоваться водонепроницаемым кейсом.

Используем три контакта на вход (In) и три контакта на выход (Out). В прилагаемой к реле инструкции и на корпусе самого реле можно видеть порядок подключения, где:

• L — фаза,
• N — Ноль,
• E — земля.

Схема подключения Sonoff По окончанию монтажа необходимо проверить, чтобы все жилы были надежно закреплены в клеммах, затем установите крышку, тем самым дополнительно зафиксировав конструкцию.

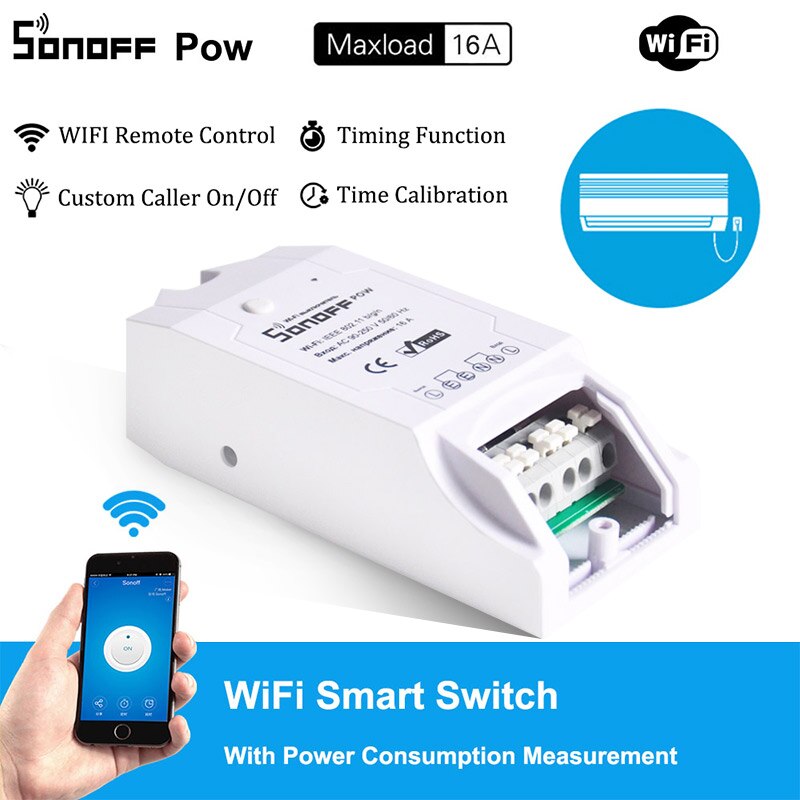

На фото модель с ваттметром Sonoff POW R2, полностью готовое к настройке.

Wi Fi реле Sonoff из Китая

Здравствуйте друзья.

Не так давно я задумался о создании gsm реле, для управления насосом полива огорода, о wi fi реле я даже как-то и не думал, так как это посложнее.   Как я обрадовался, что на китайском рынке появилось дешевое и очень интересно решение этой задачи. Найти это реле достаточно просто, нужно вбить в поиске «Sonoff».  Данное реле я видел в трех модификациях:

• Реле для управления нагрузкой в 10 А,
• Реле для управления двумя нагрузками в 10А,
• Реле для управления отоплением. С возможностью подключения двух видов датчиков. Первый герметичный для измерения температуры (DS18b80) предназначен для установки в помещениях с повышенной влажностью.  Второй датчик (AM2301) предназначен для измерения влажности и температуры.

Стоимость этих реле варьируется от 350 до 1500 руб. (на 2017г.). Управление происходит через смартфон на системах Android и Aple iOS при помощи программы EWeLink. Программа бесплатна и доступна в Play market, и соответственно в App store. Настройка очень проста, устанавливаем данную программу, регистрируемся, нажимаем и держим пять секунд кнопку на Wi Fi реле Sonoff (индикатор начнет моргать) и следуем инструкциям в программе на телефоне. Благо интерфейс программы на русском языке и все написано понятно, ошибиться негде. Потребуется ввести имя Wi Fi сети к которой будет подключено реле и соответственно пароль сети. После этого мы сможем управлять нужной нам нагрузкой в любой точке планеты. В программу можно занести несколько реле. Причем не просто включать и выключать нагрузку, а можем настраивать несколько таймеров по недельно на включение и выключение нагрузки, а в реле с температурными датчиками еще контролировать и регулировать нужную нам температуру или влажность.

Немного фотографий реле и программы с сайта aliexpress

Для безопасности я настоятельно рекомендую всю автоматику запитывать от дифавтомата, или установить УЗО паралельно обычному автомату. УЗО или дифавтомат следует выбирать класса «А» (так как устройства этого класса способны реагировать не только на утечки переменного тока но и постоянного, что существенно увеличит безопасность). Также следует учесть, чтобы диф автомат был оснащен блоком защиты от обрыва нулевого проводника, если такого не имеется нужно дополнить схему электропитания этим блоком. Без этого блока, при пропадании нуля диф автомат не сработает. В случае использования УЗО, нужно выбирать электро-механическое, так как электронное тоже нуждается в этом блоке.

Ток утечки следует выбирать от 10 до 30 мА.  Параметр расцепления С10 или С16 (10А и 16А соответственно) в зависимости от нагрузки.

Видео обзор и краткая инструкция для WiFi реле Sonoff

На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.

Успехов!

Sonoff Basic R2

Around November 2021, Itead changed the layout of the Sonoff Basic (issue #4515). The new board is labeled as Sonoff RF R2 POWER V1.0. It is easily discerned from previous revisions since it uses wires instead of thick solder traces for mains power.

The new version of the Sonoff Basic smart switch uses an ESP8285 SoC with the 1MB flash integrated into the same SoC chip.

Unlike GPIO03, the GPIO02 PCB contact is not prepared for a pin. You will need to solder your cable directly on the board. Be careful. Too high a temperature or long heating can damage the contact and its connectivity. You should also make sure that there is no tension on the cable. Affix the cable with a cable tie and perhaps some hot glue.

You can remove the thick wires from the PCB to use the screw connection on the output side for low voltage. Then add a screw terminal next to the relay for the LINE OUT. This keeps all high voltage on one side of the board

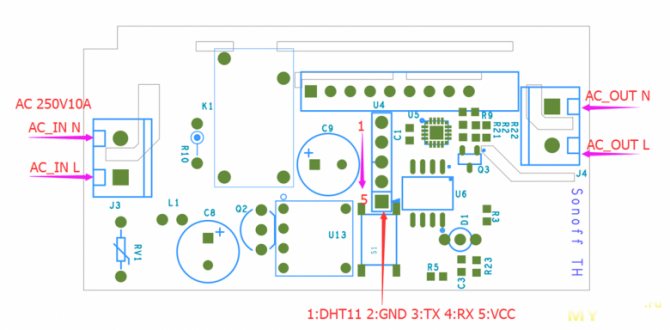

Подключение оптрона к Itead Sonoff TH

Как оказалось, оптрон с aliexpress идеально подходит под реле от Itead. Такое чувство, что они даже созданы друг для друга

Высоковольтные контакты оптрона припаял снизу к контактам нуля и земли (она для вентилятора не используется), а питание и данные подсоединил к VCC, GND и RX на предварительно припаянной гребенке. Тут опять все идеально подошло, даже провода не пришлось перекрещивать. Вид снизу:

После этого можно обратно закрыть корпусом и подсоединить к вентилятору. Контакты реле будут использоваться так (слева направо): L out — выход фазы на вентилятор E — вход фазы от выключателя L in — вход постоянной фазы N — вход нуля N — выход нуля на вентилятор

Важные характеристики для выбора

Перед выбором дистанционного выключателя следует определиться с количеством групп светильников, обслуживаемых устройством, можно выбрать от 1 до 8 каналов.

Низкое электропотребление кнопочных и сенсорных радиовыключателей в режиме ожидания 10% – 30% обеспечивает длительную работу передатчика без замены батарейки 2-7 лет.

Также надо просуммировать подключаемую мощность источников света и выбрать изделие с оптимальным значением коммутируемой мощности нагрузки в диапазоне 0,2–5,0 кВт. Следует учитывать, что «дистанционники» на ИК-лучах действуют в пределах прямой видимости приемника, а радиоволны способны огибать препятствия и проникать сквозь стены и перекрытия в здании. Не стоит «гнаться» за передатчиком с предельно допустимой излучаемой мощностью 10 мВт и зоной действия 100м, поскольку в частном доме достаточно радиуса действия 25–30 м.

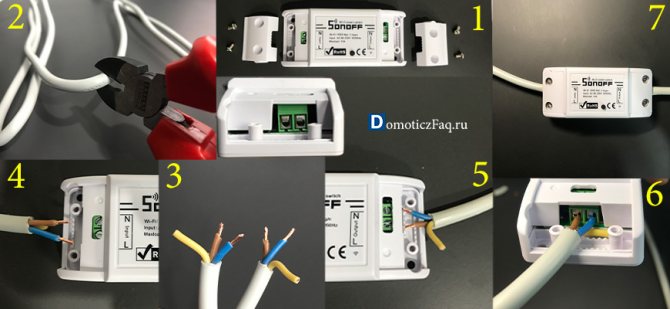

Инструкция по подключению Sonoff Basic

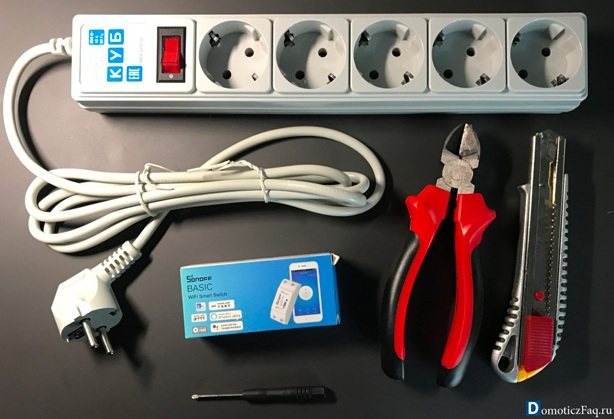

Нам понадобится:

• Wifi реле Sonoff Basic (либо Sonoff Basic R2, R3 различий при подключении нет).
• Бытовой прибор, который будем автоматизировать. Я буду делать умным удлинитель.
• Инструмент — канцелярский нож, кусачки, маленькая отвертка крестовая и плоская.

Приступаем:

1. Извлекаем реле из упаковки. В комплекте Sonoff Basic: боковые крышки, болты для крепления крышек и краткая инструкция.
2. Определитесь с местом установки реле. Обычно я ставлю посередине длины шнура питания. Иногда такая установка невозможна если провод проходит за шкафом, под диваном и в других труднодоступных местах. Кусачками перерубаем провод питания электроприбора в месте установки.
3. Канцелярским ножом аккуратно срезаем первый слой изоляции. Не прорежьте провода. Под изоляцией три провода из которых: коричневый фаза (L), синий нейтраль (N), желто—зеленый земля (PE). Зачищаем изоляцию на фазном (L) и нейтральном проводе (N). Подключение земли не предусмотрено. Отгибаем провод в сторону, подключать не будем.
4. К левой части Sonoff Basic подключаем часть провода с вилкой. Она будет идти в розетку. Вставляем провода N и L в зеленую колодку, надпись на корпусе Input. Плоской отверткой зажимаем контакты. Если не известно где фаза, поможет индикатор фазы.
5. К правой части Sonoff подключаем провод электроприбора. Вставляем провода N и L в зеленую колодку, надпись на корпусе Output. Плоской отверткой зажимаем контакты.
6. Остался третий провод — земля. Между корпусом прибора и местом куда закручивается болт крепления крышки есть место куда он встает впритык и никуда не денется. Убираем его, что бы не мешал закрыть крышку. Дополнительно можно заизолировать.
7. Закручиваем крестовой отверткой боковые крышки Sonoff Basic болтами из комплекта устройства. Боковые крышки прижимают провод за изоляцию, что предотвращает вырывание проводов из контактной колодки при случайном воздействии на реле. Сборка закончена.

Прошивка

Я использую конструктор прошивок espurna для управления реле по протоколу MQTT, но теоретически возможно использовать любой другой конструктор прошивок и даже создать свою, чтобы оставить всю логику в микроконтроллере, а не управлять с отдельного компьютера. У espurna есть готовая прошивка для Itead Sonoff TH, но ее пришлось немного усовершенствовать, чтобы добавить поддержку входа от оптрона. Для этого контакт оптрона, который подключен к разъему RX (GPIO 3) нужно зарегистрировать как дополнительный выключатель. Берем файл platformio.ini, в секции к элементу build_flags нужно добавить элементы

-DBUTTON3_PIN=3 -DBUTTON3_MODE=»BUTTON_PUSHBUTTON+BUTTON_DEFAULT_HIGH»

Прошиваем как обычно (по воздуху):

pio run -t upload -e itead-sonoff-basic-dht-ota —upload-port IP_ADDR_OF_ITEAD_SONOFF_TH

После этого по MQTT топику ESPURNA_xxxxxx/button/2 публикуется «1» когда выключатель включен и 2/3/4 когда выключен (в зависимости от продолжительности, пока выключатель был включен). Текущая влажность публикуется на топике ESPURNA_xxxxxx/humidity, а включить-выключить реле можно отправляя 1 или 0 на топик ESPURNA_xxxxxx/relay/0/set

Во всех указанных топиках xxxxxx это последние 6 шестнадцатиричных цифр MAC адреса ESP8266.

Serial Flashing

Please see the Hardware Preparation page for general instructions.

You need to access the serial interface. The four serial pins (3V3, Rx, Tx, GND) are available in the middle of the PCB, right next to the on-board button. Newer versions of the Sonoff Basic device provide five pins below the button, ignore the pin furthest away from the Button (GPIO14 or I02) if available. The square pin right next to the button is the 3.3V line.

For flashing the Sonoff Basic, hold the button while connecting the 3.3V power. The LED remains off until the flashing process is done and the board is rebooted.

If your switch is powering up but is showing a solid-blink-reset pattern see .

• GPIO00 — BUTTON
• GPIO12 — RELAY
• GPIO13 — LED1

• GPIO03 — RX PIN
• GPIO01 — TX PIN

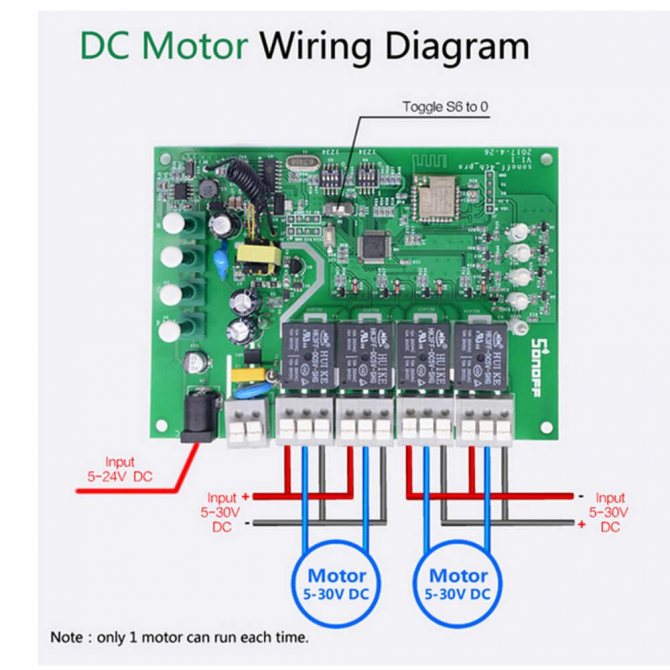

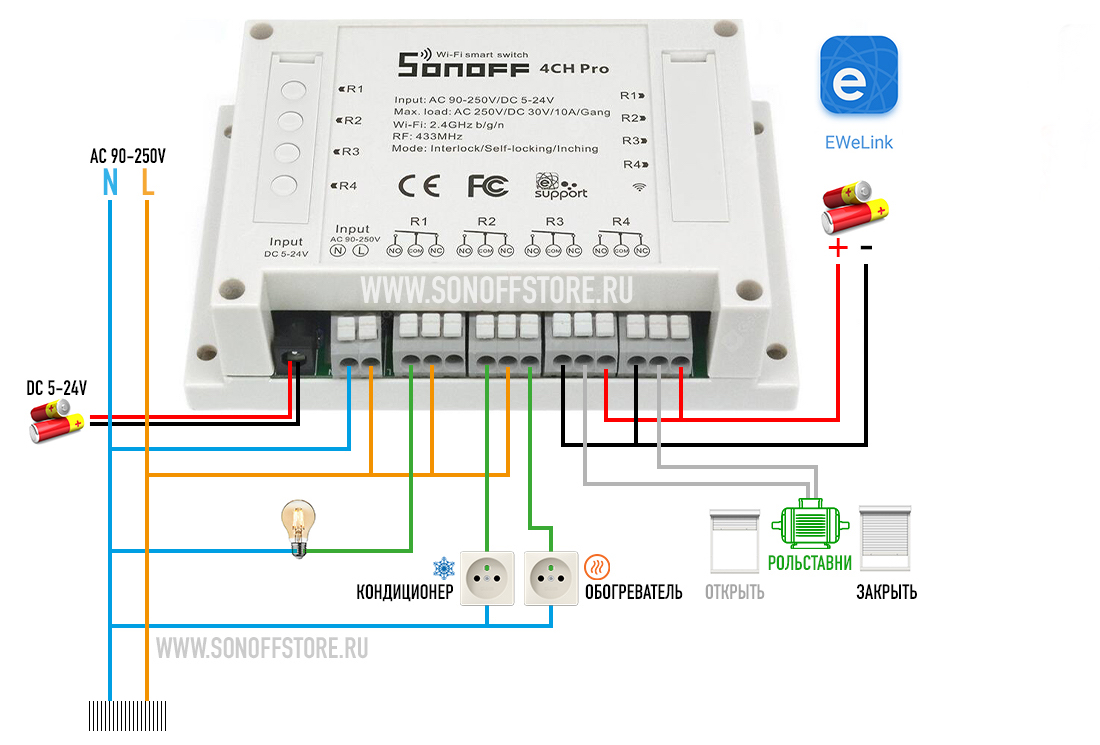

Схема подключения

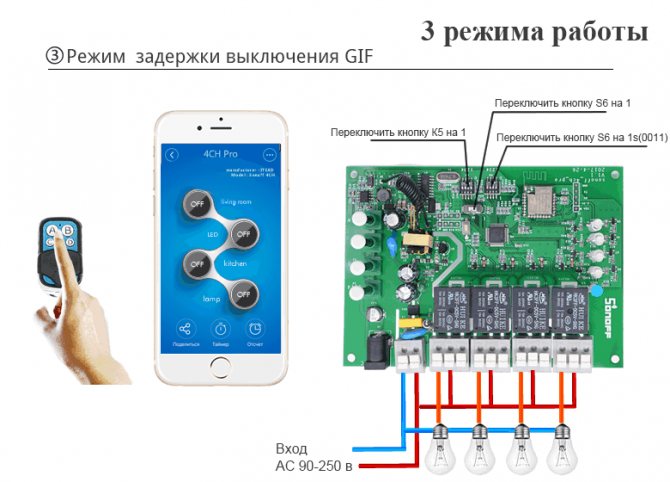

Стандартная схема подключения устройства к смартфону очень проста, а вот подключение к wifi для управления мощной нагрузкой требует внимания и выполнения последовательных действий согласно схеме.

Умные вай фай розетки управляемые через интернет

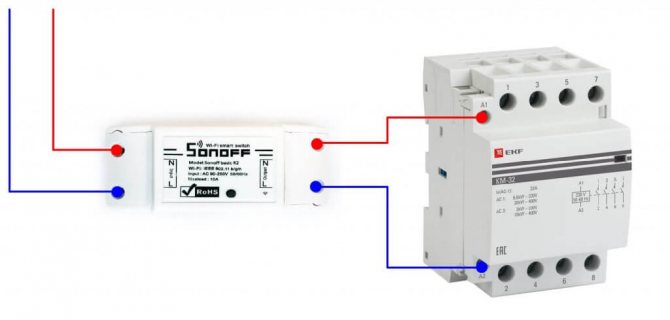

Когда необходимо управлять мощной нагрузкой, рекомендуется использовать контактор или мощное реле, также для этого подойдет любой другой коммутационный прибор.

Обратите внимание! Перед тем как подключить sonoff wifi реле, необходимо сначала демонтировать старый выключатель и замкнуть его провода. После этого можно приступать к подключению Sonoff в разрыв питания

Затем нужно радиовыключатель наклеить на стену и выполнить привязку.

Беспроводные одно- и двухканальные выключатели устанавливаются вместо обычного выключателя в стандартное гнездо и не требуют специального подключения. Для подключения различных приборов дом может быть оснащен специальными смарт розетками Wi-Fi. Схема подключения такой розетки очень проста. Устройство подключается к обычной розетке и выполняется простая настройка на смартфоне в бесплатном русифицированном приложении. Если sonoff не подключается к wifi, то единственной причиной этого может быть отсутствие интернет-соединения. В таких случаях целесообразно использовать GSM-реле, управление которым осуществляется по сети GPRS с помощью сим-карты.

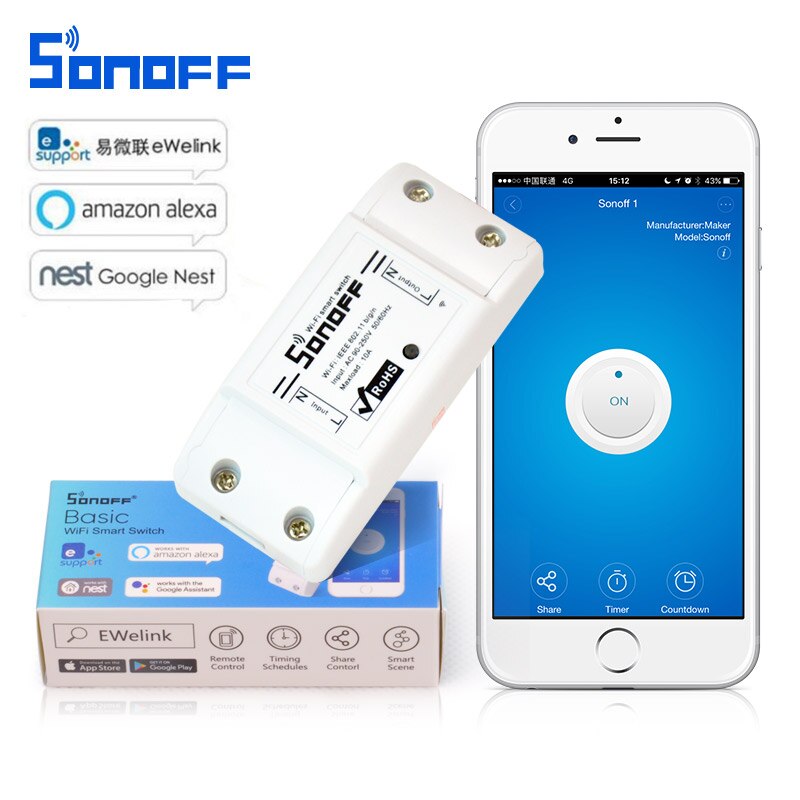

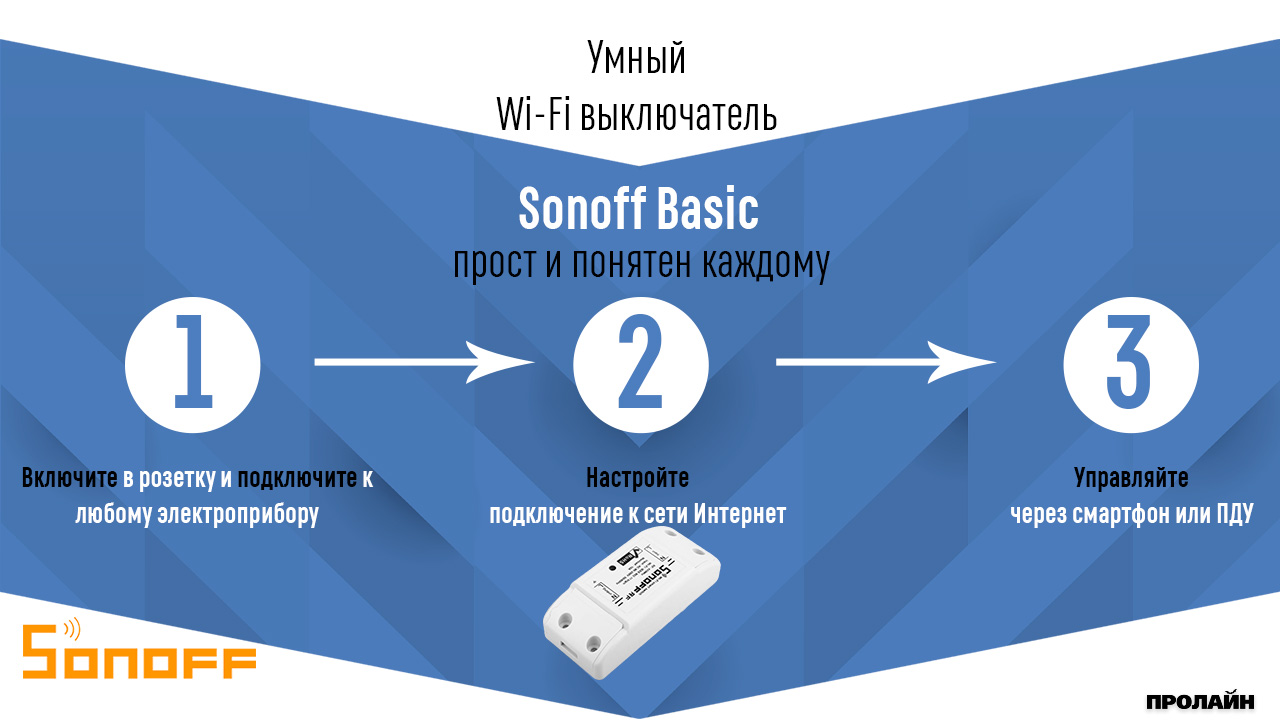

Sonoff Basic

Sonoff Basic — самое простое и дешевое реле с беспроводным управлением из всей линейки устройств Sonoff.

Никаких дополнительных функций, вроде ваттметра или мониторинга влажности, в нем не предусмотрено: можно лишь подключить модуль в разрыв проводов и замыкать-размыкать реле по Wi-Fi. С другой стороны, во многих случаях ничего кроме этого базового функционала и не требуется.

Благодаря низкой стоимости Sonoff Basic можно добавить функции дистанционного включения и выключения практически всей домашней технике и не разориться при этом.

Где купить: AliExpress (комплект из 5 штук)

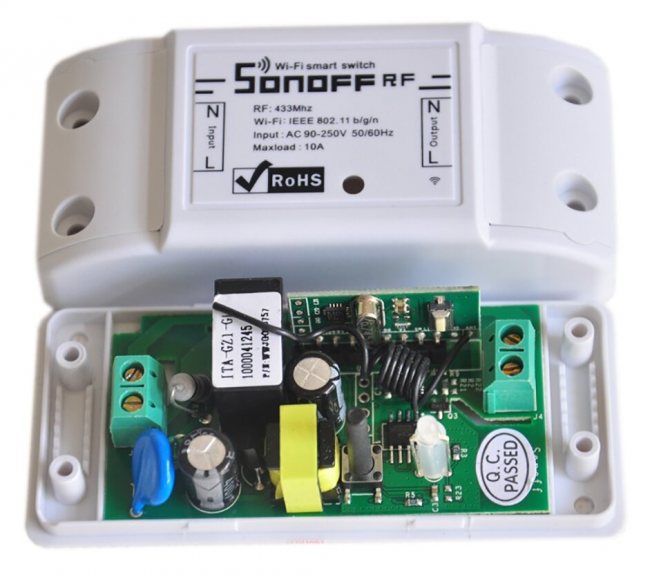

Принцип действия и настройка

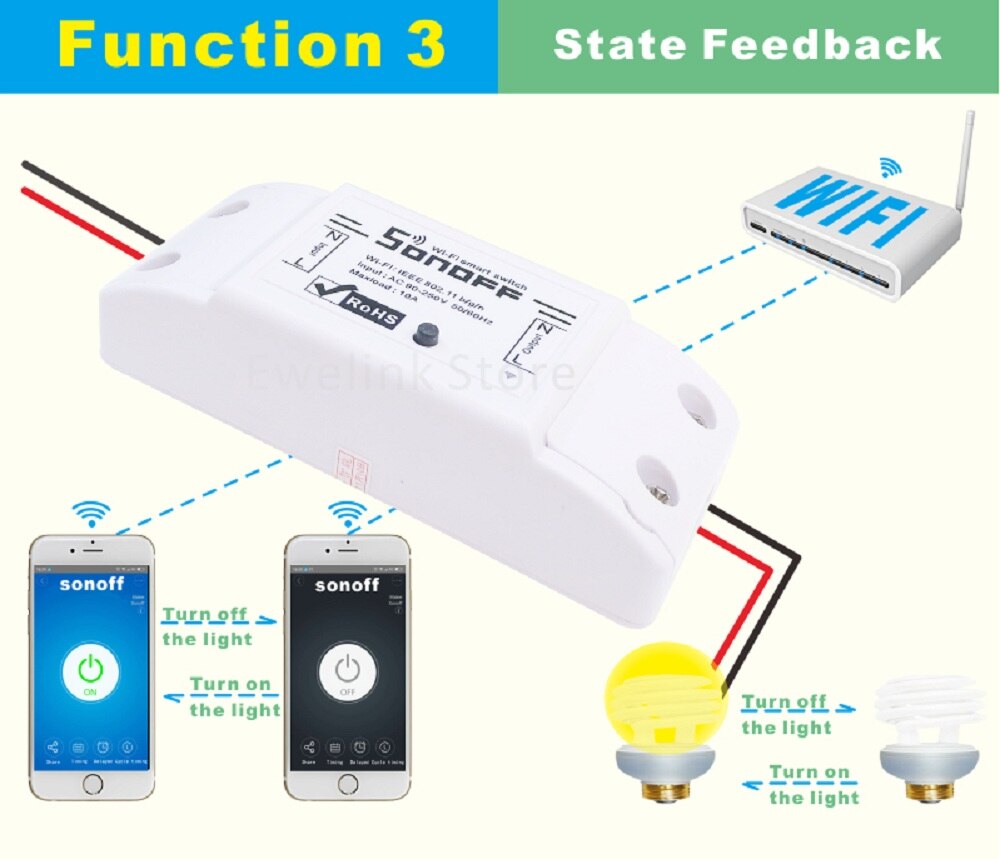

Подключение к беспроводной сети практически всех устройств Sonoff происходит благодаря микроконтроллерам. Кроме них, на плате есть блок питания, клеммники и силовое реле. Устройство подключается к роутеру и связывается с сервером-облаком. Подключение к интернету происходит со смартфона, также как и последующее управление электроприборами. Кроме этого, приборами можно управлять и в обычном режиме, используя клавишу, расположенную на корпусе.

Обзор и настройка модема D-Link Dir-320

Подключать Сонофф к смартфону очень просто. Для этого понадобится выполнить следующие действия:

• с Play Market или Appstore скачать приложение eWelink и зарегистрироваться в нем;
• нажать и долго держать кнопку на корпусе устройства, тем самым подав питание на него;
• клавишу можно отпустить лишь после того как начнет мигать светодиодный индикатор;
• в приложении требуется нажать на значок поиска устройств;
• указать параметры беспроводного подключения и назначить имя устройства;
• пользоваться можно нажатием на кнопку на самом устройстве и со смартфона.

Обратите внимание! Без доступа к интернету беспроводное управление возможно только на моделях Basic и RF. На этом настройка закончена

Схема очень проста и позволяет управлять приборами с любой точки мира благодаря интернет-соединению через смартфон. При этом никакая дополнительная прошивка и перепрошивка телефону не требуется

На этом настройка закончена. Схема очень проста и позволяет управлять приборами с любой точки мира благодаря интернет-соединению через смартфон. При этом никакая дополнительная прошивка и перепрошивка телефону не требуется.

Сопряжения с новыми устройствами

Умный выключатель Sonoff T2EU1C поддерживает два режима сопряжения с новыми устройствами:

Режим быстрого сопряжения

Режим служит для быстрого сопряжения мобильного телефона с новыми устройствами Sonoff.

1. Удерживайте кнопку сопряжения более 5 секунд. По истечении 3 секунд вы услышите один звуковой сигнал, а спустя ещё 2 секунды нужный вам двойной звуковой сигнал.

2. Модуль перейдёт в «Режим быстрого сопряжения». Активацию режима подскажет индикаторный светодиод сопряжения с периодом миганий: один длинный -> два коротких -> пауза ?.

3. Проведите сопряжение с устройством через мобильное приложение eWeLink.

Режим совместимого соединения

Режим служит для сопряжения мобильного телефона с новыми устройствами Sonoff. В режиме совместимого соединения, модуль Sonoff сам создаёт Wi-Fi окружение, через которое проходит дальнейшая настройка

1. Удерживайте кнопку сопряжения более 5 секунд. По истечении 3 секунд вы услышите один звуковой сигнал, а спустя ещё 2 секунды заветный двойной звуковой сигнал.
2. Модуль перейдёт в «Режим быстрого сопряжения». Активацию режима подскажет индикаторный светодиод сопряжения с периодом миганий: один длинный -> два коротких -> пауза ?.}
3. Повторно удерживайте кнопку сопряжение более 5 секунд. По истечении 3 секунд вы услышите снова один звуковой сигнал, а спустя ещё 2 секунды ещё раз заветный двойной звуковой сигнал.

4. Модуль перейдёт в «Режим совместимого соединения». Активацию режима подскажет индикаторный светодиод сопряжения с периодом миганий: все короткие ?.

5. Проведите сопряжение с устройством через мобильное приложение eWeLink.

Назначение

WiFi выключатель — это специальное устройство, благодаря которому можно управлять светом: включать или выключать его, настраивать мощность или выставлять таймер. Подходить к выключателю на стене при этом не нужно: управление осуществляется с настроенного смартфона.

Подобная система управления крайне удобна и полезна. Например, если необходимо приглушить свет, лежа в кровати, управлять освещением в соседней комнате (например, в детской) или выключить забытую лампу, выйдя из дома.

Важно! Для управления по сети необходимо установить встроенный модуль на домашнюю сеть и скачать приложение на смартфон. Переключатель WiFi может принимать сигналы через стены и мебель, то есть из любой части дома

Переключатель WiFi может принимать сигналы через стены и мебель, то есть из любой части дома.

Это интересно: Не работает лампа для маникюра: в чем причина

Разновидности

Беспроводные выключатели классифицируются по трем основным признакам:

1. Способу управления освещением. Предлагаемые сегодня торговлей девайсы оснащаются кнопочными или сенсорными переключателями, пультами дистанционного управления (ДУ).
2. Возможности плавной регулировки потока света. Изменение интенсивности освещения производится длительным нажатием на специальную кнопку устройства с встроенным диммером.
3. Количеством управляемых осветительных приборов. Существуют беспроводные ДВ, рассчитанные на 1-2-3 и более групп светильников с разным количеством ламп.

Применение дополнительных опций позволяет настраивать функцию задержки исполнения команды на несколько секунд. Она позволяет, например, пользователю совершить ряд действий при включенном освещении до погружения комнаты в полную темноту.

С пультом управления

Наряду с встроенными выключателями, дистанционное управление единичными осветительными устройствами или большими группами светильников может осуществляться с кнопочного брелока или пульта ДУ. На каждый канал на пульте отводится по две кнопки. Одной включают электропитание и увеличивают яркость свечения, другой снижают интенсивность света или отключают электроприборы.

Включение/выключение нагрузки осуществляется кратковременным нажатием кнопкив течении 0,1–1 с, а регулировка светового потока производитсяудержанием той же кнопки более 1 секунды. В заводскую комплектацию входят винты для настенного крепления аксессуара.

Многоканальный радиовыключатель

В многоканальном радиовыключателе допускается настройка до 8 каналов, подключаемых к системе освещения. Это позволяет регулировать освещение во всей квартире или комнатах в доме.

Чтобы не было путаницы, радиовыключатели запоминают адреса исключительно «родных» пультов и выполняют только команды своего битрейта.

Он задается определенной скоростью передачи и приема информации, измеряемой в кбит/с, при этом частота передаваемого сигнала 30-40 кГцостается неизменной. Основой каждого пульта служит генератор импульсов, сигнал которого модулируется кодом определенной команды. Некомплектный пульт ДУ можно отвязать и привязать к девайсу, если его уникальный номер совпадает с аналогичным кодом выключателя.

Сенсорные панели

Внешне сенсорная панель представляет экран из кристаллического стекла с нанесенной разметкой, визуализированной подсветкой. Кратковременным прикладыванием пальца осуществляется коммутация, а удержанием в обозначенном месте панели производится регулировка освещенности диммером. Вносимая от соприкосновения емкость человека меняет параметры конденсатора в электростатическом поле, вырабатывается управляющий сигнал, от которого запускается схема коммутации выключателя. Отсутствие в конструкции механических клавиш увеличивает ресурс работы беспроводных ДВ до 100 тыс. включений.

Wi-Fi или радиочастотные

Наличие Wi-Fi-расширения в смартфоне, планшете или компьютере с выходом в интернет позволяет управлять освещением, используя гаджет  по аналогии с пультом ДУ.При отправке определенной команды с гаджета после щелчка на пиктограмму устройства и соответствующий значок действия в ней, передатчик вырабатывает импульс. Затем он преобразуется в сигнал радиочастоты 2,4 ГГц или 5 ГГц Wi-Fi-роутера, который «ловит» приемник устройства, находящийся в зоне покрытия маршрутизатора.

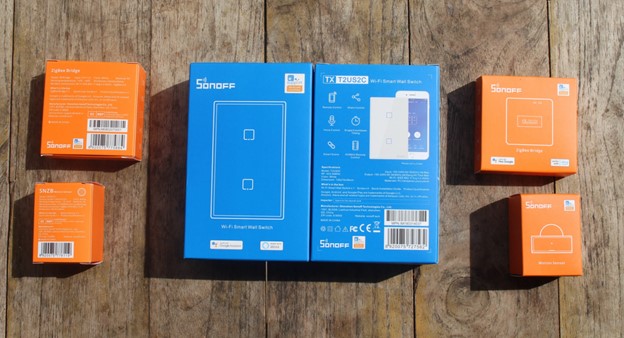

«Распаковка» почтовых пакетов Sonoff

Когда нам позвонил курьер DHL, мы были немного удивлены, так как у него были две сумки, которые предназначались нам. Оказалось, что компания прислала нам два комплекта оборудования, которое мы просили.

Очень удобно фотографировать обе стороны пакетов! Мы намерены сначала использовать один набор с eWelink, так что, возможно, мы используем второй с ESPHome или Tasmota, или, в качестве альтернативы, оставим его на giveaway, который проведем в следующем году на CNX Software. Откроем три упаковки из одного из наборов.

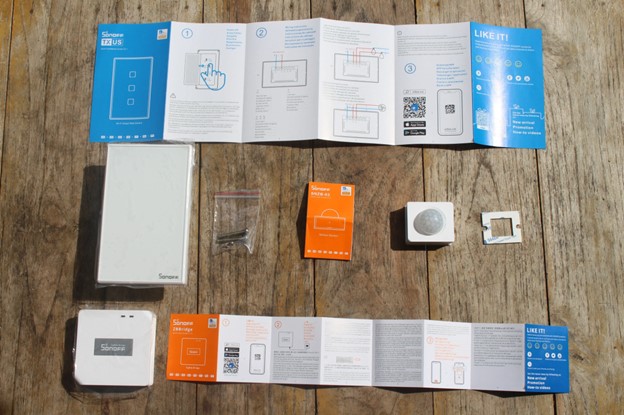

Коммутатор Sonoff T2 WiFi + RF433 поставляется с крепежными винтами и многоязычным руководством по быстрой установке, Sonoff ZBBridge поставляется только с кратким руководством пользователя, в комплект датчика движения входит двусторонняя наклейка для крепления, а также краткое руководство пользователя.

Популярные производители

Беспроводную электрическую технику выпускают производители самых разных стран:

1. Фирма Wookee – радиовыключатели с пультом/без пульта работают с 1–6 каналами и  нагрузкой в каждой линии 0,2–0,5 кВт, блок приема радиосигналов размещается в монтажной коробке, дальность действия до 30 м.
2. НПП «Ноотехника» (республика Беларусь) – выключатели с сенсорным или кнопочным пультом ДУ на 1–3 канала отличает отменное качество полимера, изделия снабжены радиодиммером, радиус действия до 50–100 м.
3. Компания СОСО (Голландия) – приемная часть компактных радиовыключателей помещается в обычном патроне люстры и работает с потребителями большой мощности <= 3,5 кВт, радиус действия пульта до 30 м.

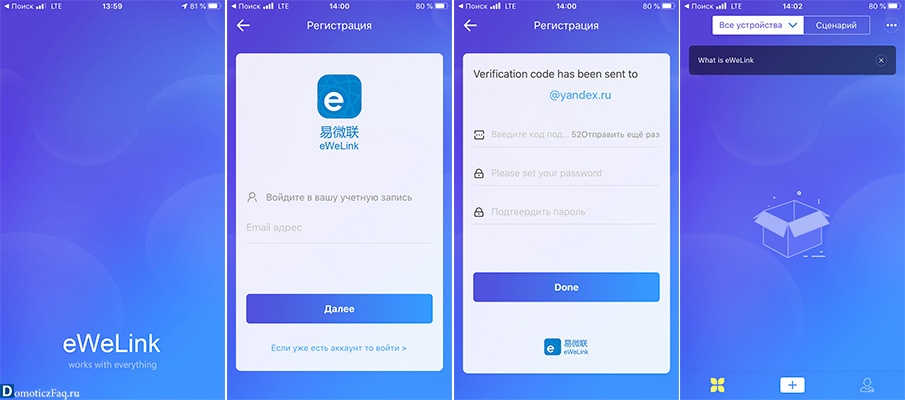

Настройка работы через интернет

Чтобы настроить работу устройства через интернет, необходимо следовать инструкции:

1. Скачать и установить приложение для устройств.
2. После установки пройти регистрацию, при этом телефон обязательно должен быть подключен к интернету.
3. После регистрации на электронную почту придет пароль, который необходимо ввести в соответствующую строку.
4. Ввести пароль для входа в будущий аккаунт.
5. Зайти в приложение eWeLink и нажать синюю круглую кнопку с плюсом.
6. Следующим этапом является сопряжение роутера и реле с помощью длительного удержания кнопки на корпусе выключателя.
7. Поставить галочку на первом режиме подключения и нажать «Далее».
8. Из списка надо выбрать соответствующую сеть wifi и ввести пароль от нее.
9. Чтобы не вводить каждый раз пароль, требуется поставить галочку «Запомнить пароль» и нажать «Далее», чтобы начался поиск устройства и его регистрация.
10. Как только произойдет успешное сопряжение, устройство в автоматическом режиме передаст данные на облако, и появится возможность управлять им через интернет.

Обратите внимание! Когда устройство находится онлайн, на нем будет гореть зеленый светодиод. Как только связь с интернетом или роутером будет утеряна, светодиод начнет мигать

Если sonoff th16 не подключается к wifi, то в первую очередь необходимо обратить внимание на светодиод и проверить наличие интернет-соединения. Аналогичные действия нужно выполнить, когда выключатели sonoff не подключаются к wi fi

Сопряжение

С помощью маленькой отвертки или спички нажмите и придержите клавишу сопряжения в течение 7 секунд, пока синий светодиод быстро не моргнет 3 раза.

Добавление учетной записи

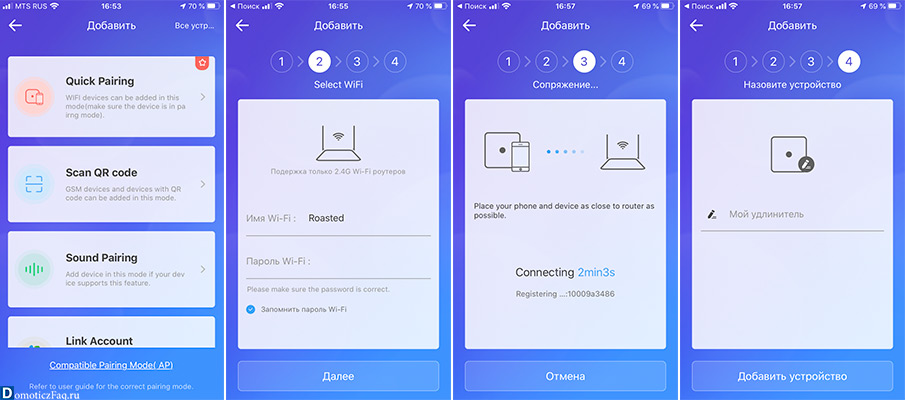

На телефоне откройте eWeLink. Надавите «+».

• Для Android, выберите 1-ый значок, надавите кнопочку «Далее»;
• Для iOS, остановите свой выбор на соответствующем символе. В соответствии с мигающим световым диодом, надавите кнопочку «Далее».

EWeLink осуществит автоматический поиск и присоединится к устройству.

Введите свой сетевой идентификатор SSID и пароль:

когда пароль задавать не собираетесь, оставляете это поле пустым.

Дать название устройству для окончания сопряжения.

Возможно, прибор находится «в самостоятельном режиме» на eWeLink, тогда ему требуется некоторое время (1–2 минуты) для соединения в одну пару с маршрутизатором и сервером. Если светится зеленый световой диод, то механизм находится в режиме «онлайн». Когда eWeLink по-прежнему изображает «офлайн» — просто выключите программу eWeLink и перезапустите.

Добавить пульт ДУ

Подготовьте пульт с радиочастотой 433 МГц.

Войдите в интерфейс управления мостом RF. Нажмите «+», чтобы добавить RF-пульт.

Если вы хотите добавить пульт дистанционного управления с 4 кнопками, выберите из выпадающего меню «4 кнопки» и нажмите кнопку. Подтвердить (Confirm). Затем вы увидите 4 кнопки устройства на интерфейсе. Как вы можете видеть, есть Button0, Button1, Button2, Button3. Вам нужно будет прописать клавиши с RF Remote button A B C D — каждую по отдельности.

Если вы желаете приплюсовать такие устройства как:

• инфракрасный датчик 433MHZ RF;
• датчик двери RF и так далее.

Для каждой кнопки прописывается свой сценарий.

Обучение с помощью кнопок RF

Надавите и удерживайте клавишу 0 на приложении, пока не прозвучит звуковой сигнал от RF-моста. Красный светодиод RF-моста начнет быстро мигать, что значит, что он находится в режиме обучения. Затем быстро надавите кнопочку «A» пульта ДУ. Вы услышите пару звуковых сигнальчиков, и красный световой диод моста RF мигнет дважды. Это обозначает, что процесс обучения завершился успешно. Кнопка 0 станет доступна для применения.

Если вы используете другой ДУ пульт RF для обучения с Button0, он перезапишет предыдущие коды. Повторите описанные выше шаги, чтобы изучить другие кнопки. Если не успеете завершить успешно процесс «обучения» в течение 1 минуты, он будет переведен в режим «таймаут» и выйдет из режима обучения.

Примечания:

1. Держите расстояние между RF-мостом и RF-пультом в пределах 30 метров.
2. Если вы желаете отменить кнопки сопряжения, удалите добавленный радиочастотный пульт дистанционного управления.
3. Один RF-мост поддерживает добавление до 4-х пультов с дистанционным управлением.

Теперь один радиочастотный 433 может управляться с 4-х радиопультов на 433 МГц. Что успешно позволяет управлять до 16 радиоуправляемыми устройствами через приложение. Для этого достаточно взять в руки смартфон, выбрать программу синхронизации eWeLink и указать, что именно должна делать кнопка.

Sonoff RF Bridge

Sonoff RF Bridge — шлюз между Wi-Fi сетью и устройствами, управляемыми по радиоканалу 433 Мгц.

Обычно по радиоканалу осуществляется управление роллетами, шлагбаумами и воротами, некоторыми моделями кондиционеров и роботов-пылесосов. Иногда по радиоканалу работает управление освещением.

Шлюз получает команды по Wi-Fi и транслирует их по радиоканалу непосредственно устройствам. Это может быть удобным если не хочется постоянно носить с собой несколько радиобрелков. Кроме того, использование шлюза позволяет управлять устройствами через автоматические сценарии.

Где купить: AliExpress

Sonoff POW

Sonoff POW — беспроводное Wi-Fi реле со встроенным измерителем мощности (ваттметром).

Подобные реле могут заинтересовать любителей полного контроля за происходящими в доме процессами, ведь если подключить через них все энергопотребители (по отдельности или группами), то можно наглядно наблюдать сколько электроэнергии потребляет та или иная техника и из чего конкретно складываются ежемесячные счета за электричество. С использованием такого реле можно посчитать в какую сумму ежемесячно обходится владение кондиционером или электронагревателем. Или измерить энергопотребление старого холодильника и прикинуть финансовую целесообразность его замены на новую энергоэффективную модель.

Где купить: AliExpress

Как подключить?

Гаджет с ВиФи подключается как самый обычный переключатель. Он может быть установлен вместо старого. Правда здесь есть один нюанс, на котором остановимся ниже.

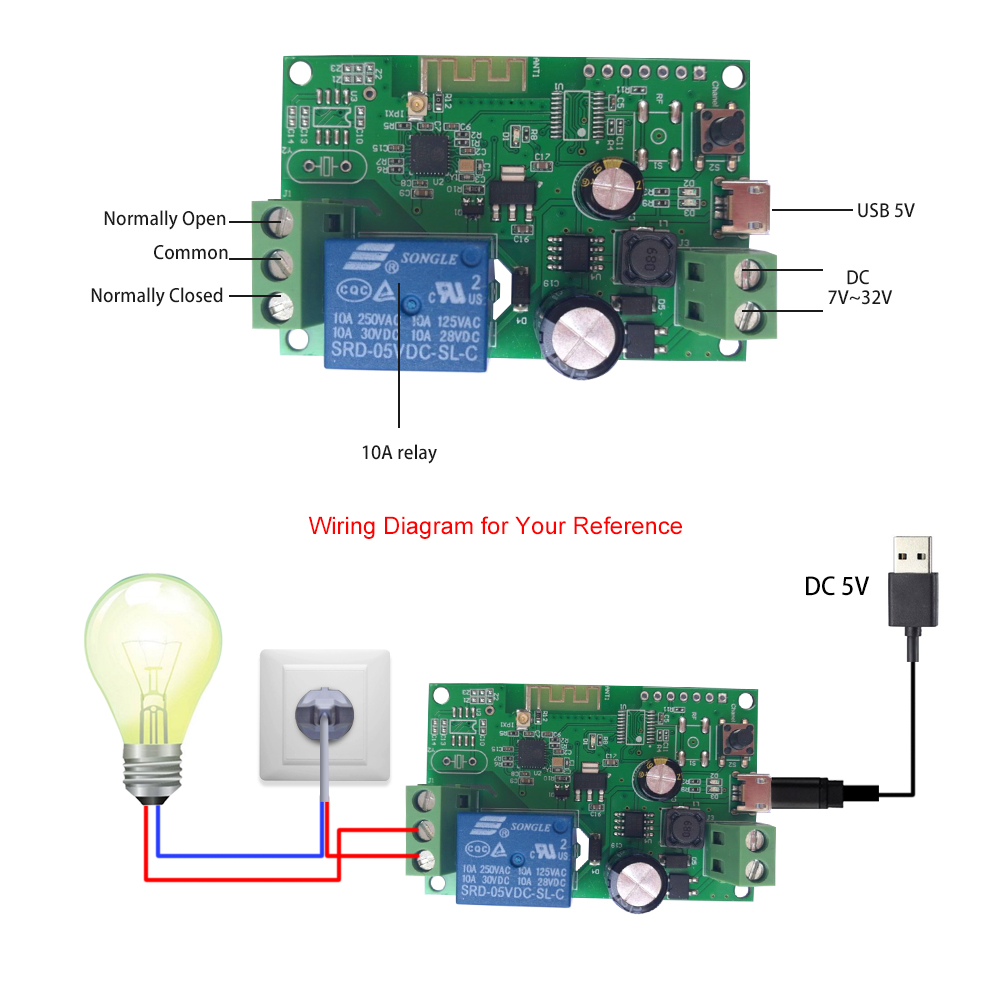

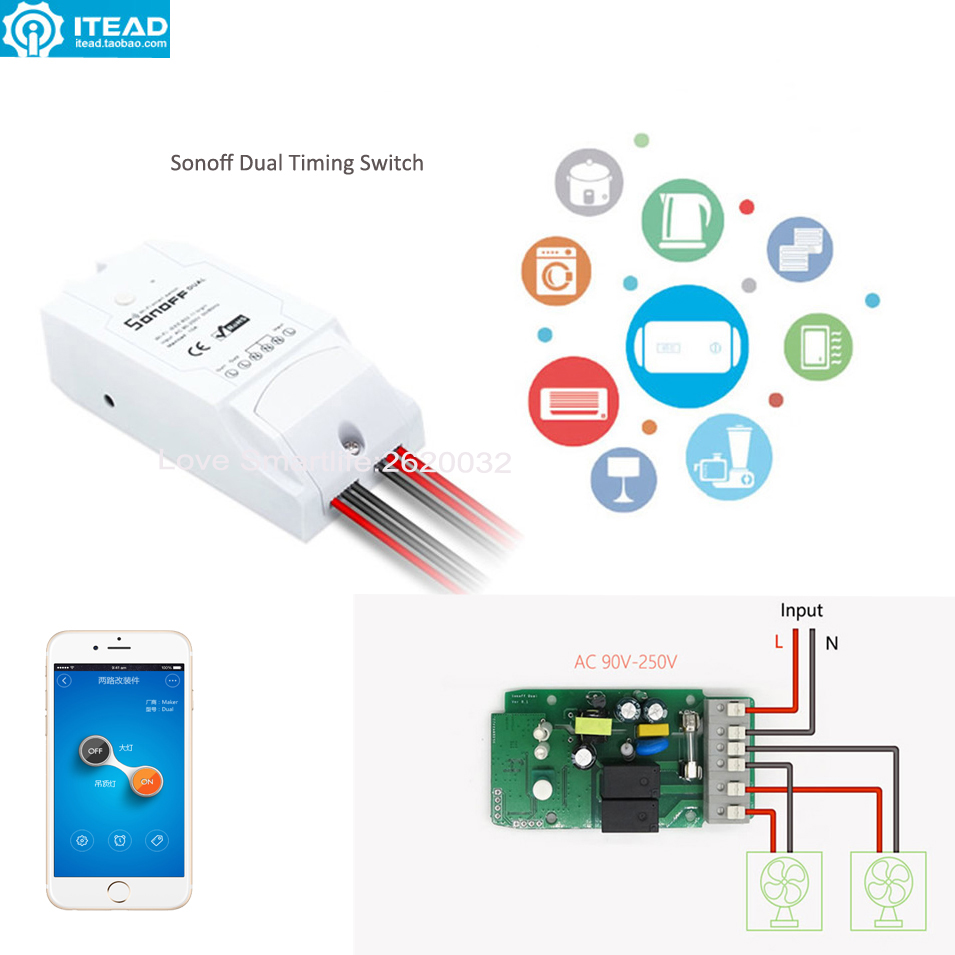

На картинке приведена схема установки.

Необходим нейтральный провод. Эти устройства нельзя просто поставить в разрыв фазы, как обычные. Встроенный Wi-Fi модуль нуждается в постоянном питании. Поэтому, возможно придется тянуть дополнительный кабель.

Следует избегать размещения девайса там, где металлические профили или другие конструкции из металла могут экранировать Wi-Fi сигнал

Следует обращать внимание на заявленную максимальную нагрузку и не превышать это значение во избежание выхода устройства из строя

После монтажа переключатель следует подключить к сети Wi-Fi, установить мобильное приложение и добавить новый девайс. Нужно отметить, что большинством Wi-Fi выключателей, к сожалению, нельзя управлять дистанционно без подключения к сети Интернет. Для некоторых моделей, например, Sonoff, существуют альтернативные прошивки, которые позволяют с помощью телефона управлять освещением напрямую, а не через китайские сервера.

Wi-Fi выключатель – штука очень интересная и полезная. Для тех, кому нравится идея внедрения технологий автоматизации личного жилья в свою жизнь, есть возможность начать движение по этому пути – обзавестись «умным светом». Это сделать несложно и недорого.

Sonoff Basic R3

This is the board layout for the third design iteration of the Sonoff Basic.

The Sonoff Basic R3 uses the ESP8285 chip. With this version, the mains power reverts to solder rails directly on the PCB. It also moves the Wi-Fi module to a separate PCB mounted on the main PCB. It makes access to the underside of the serial interface contacts quite difficult.

The serial interface pins are broken out on the PCB making flashing using a serial adapter as well. Since the underside of the contacts is not easily reachable, use a solderless solution (i.e., friction) to maintain contact with the pins to flash the device.
