Ленточный шлифовальный станок из дрели и фанеры

Содержание

Общее назначение и виды станков

Станок предназначается для окончательной обработки деталей и заготовок из разных материалов путём воздействия на них поверхностью с абразивным или алмазным напылением. Станок, его составляющие механизмы и приспособления позволяют соблюдать точность размера и форму, а также обеспечивают создание идеальной поверхности детали или заготовки.

С помощью станка можно обработать плоские детали, поверхности снаружи и внутри, детали различной геометрической формы, шлифовать или полировать резьбу и зубья зубчатых колёс. По своим характеристикам шлифовальные станки делятся на:

Круглошлифовальные.
Внутришлифовальные.
Бесцентрово-шлифовальные.
Плоскошлифовальные.
Специальные станки (для шлифовки резьб, зубчатых колес).

Процесс шлифования

Шлифованием называется процесс снятия верхнего слоя с поверхности обрабатываемой детали с помощью применения абразивов или алмазной крошки. Они собраны в общую массу на рабочей поверхности и скреплены связующим составом. Они образуют в итоге шлифовальный круг или ленту.

Во время работы абразивной поверхности придаётся круговое движение при помощи электрического двигателя. При соприкосновении поверхности заготовки с абразивом и происходит процесс обработки. Есть расхожее мнение, что шлифование абразивами — это обработка трением. Однако, это неверно.

Каждая абразивная частица имеет острые грани, при касании с материалом (металл, пластик, дерево, камень) работает, как режущий инструмент и снимает стружку, как скажем фреза или сверло. Если учитывать немалую скорость вращения шлифовальных кругов, а также возникновение стружки, как продукта шлифования, необходимо учитывать и возможность травмирования этой самой стружкой.

Необходимые инструменты и материалы

Сабельная пила представляет собой электрическую ножовку, предназначающуюся для распила дерева и некоторых металлических материалов. А если подобрать подходящее полотно, то можно обрабатывать даже камень, стекло, керамику и прочие твердые материалы. Благодаря длинной и узкой форме инструмента его можно использовать даже в труднодоступных, тесных местах. Кроме того, его очень удобно использовать на весу.

Электролобзик также является востребованным ручным инструментом, предназначающимся для распила различных материалов. Но, в отличие от сабельной пилы, данное устройство подходит для совершения точной работы с плоскими поверхностями. Чаще всего его используют для фигурной резки. Но для того, чтобы получить качественный результат, нужно наличие сноровки.

И сабельная пила, и электролобзик имеют свои преимущества и недостатки. Поэтому сказать, что из них лучше, довольно сложно. Но если сделать комбинацию этих двух инструментов, то можно получить в итоге что-то особенное. Для этого необходимо подготовить следующие материалы:

деревянный брусок размером 18х7х4,5 см (точный размер зависит от габаритов пилы);
металлическая пластина;
металлическая труба диаметром 1,2 см и длиной 15 см;
оцилиндрованный брус;
пара деревянных прямоугольников размерами 14х7 см и 14х5 см (толщина обеих деталей должна быть не более 1 см);
болты, саморезы для фиксации.

Помимо данных материалов также необходим сам электролобзик, из которого и будет изготавливаться сабельная пила, а также сверло.

Виды шлифовальных станков

В продаже представлены разнообразные готовые приспособления, с помощью которых можно обрабатывать деревянные заготовки любого размера. Для понимания механизма работы, рассмотрим некоторые из них:

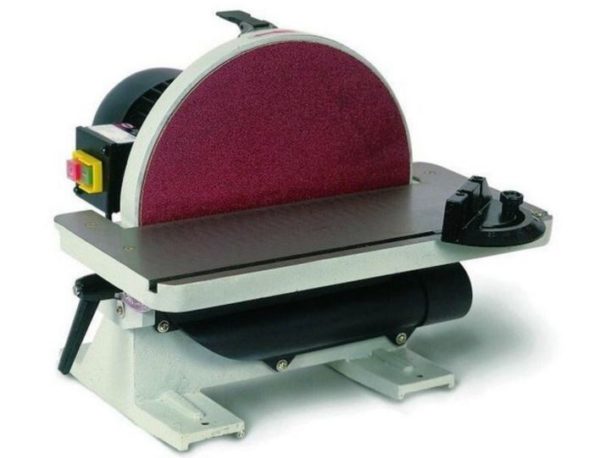

Дисковый шлифовальный станок

Исходя из названия, рабочая поверхность выполнена в виде диска.
Конструкция достаточно простая – на ось электромотора надевается круг с хорошей жесткостью. Внешняя поверхность имеет покрытие в виде липучки, на которую крепится наждачная бумага. Никаких редукторов и приводных механизмов не требуется. Усилие при шлифовке небольшое, ось ротора вполне справляется с нагрузками.

В поперечной плоскости, на уровне центра диска, устанавливается подручник. Он может иметь шарнирное крепление, что позволяет обрабатывать заготовки под фиксированным углом.

Особенностью дисковых станков является регулировка скорости обработки без изменения числа оборотов оси. Вы просто перемещаете заготовку вдоль радиуса круга. При единой угловой скорости, линейная скорость на периферии выше.

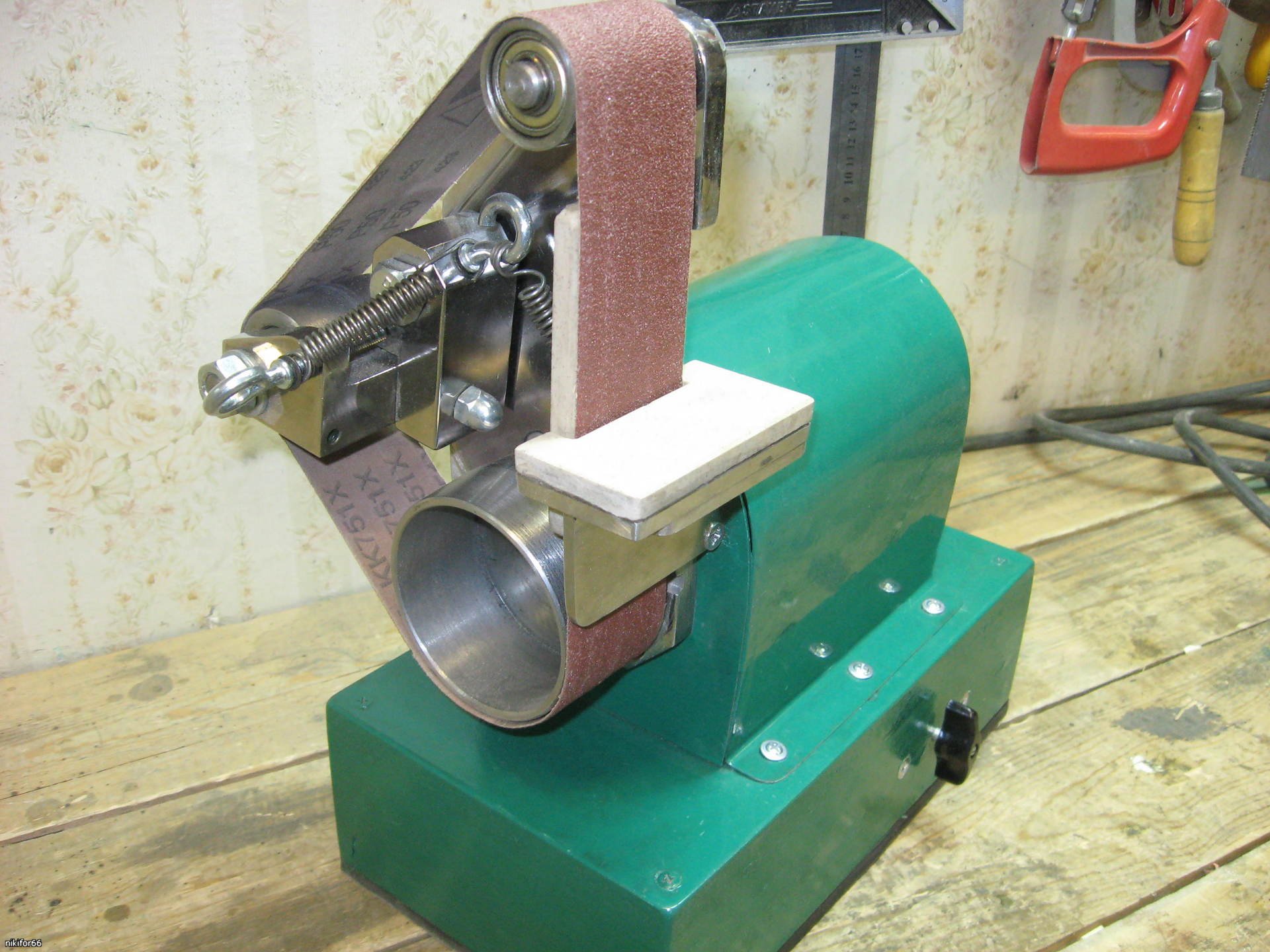

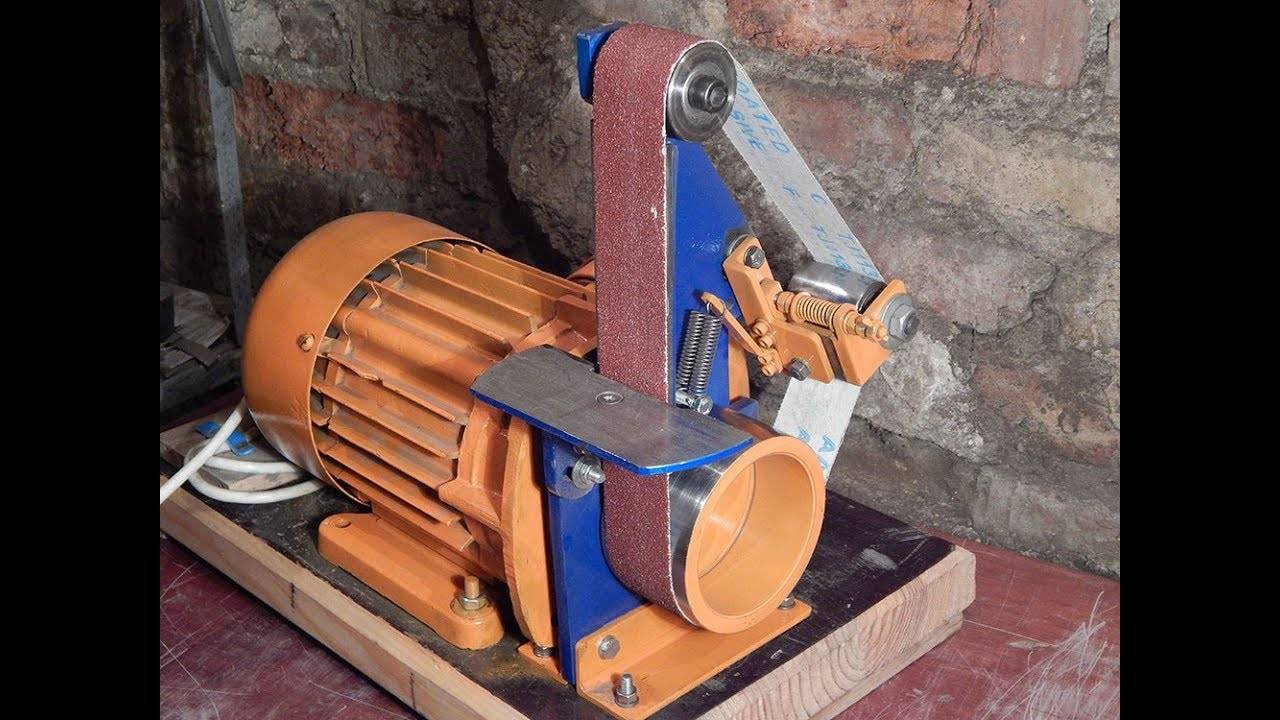

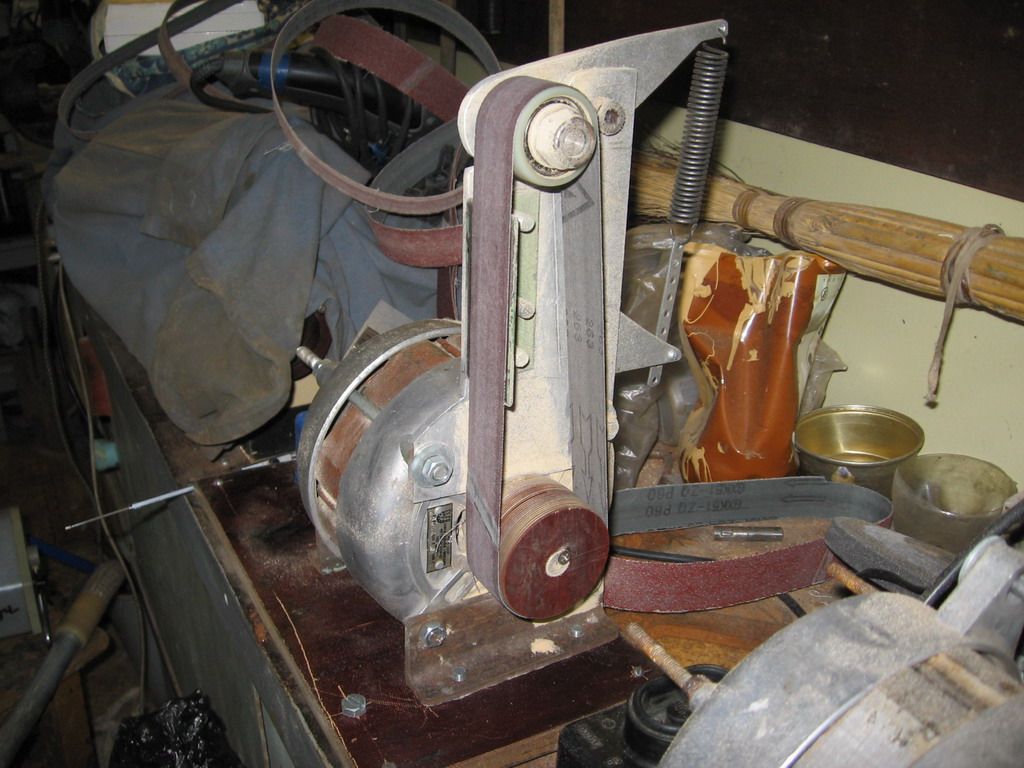

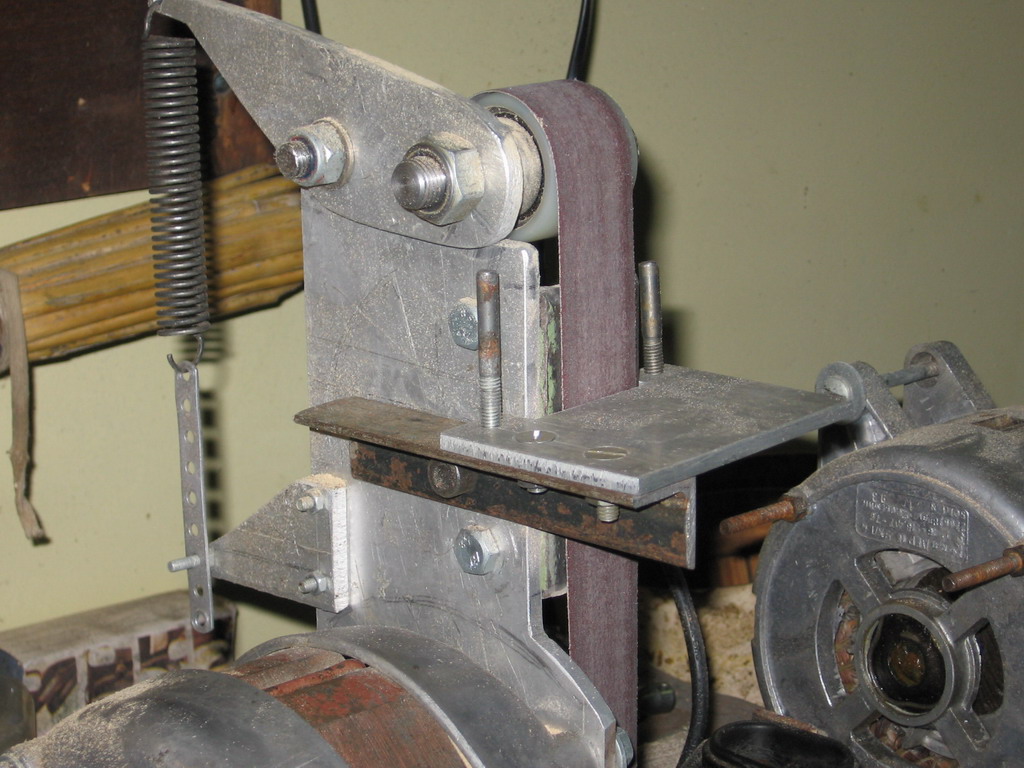

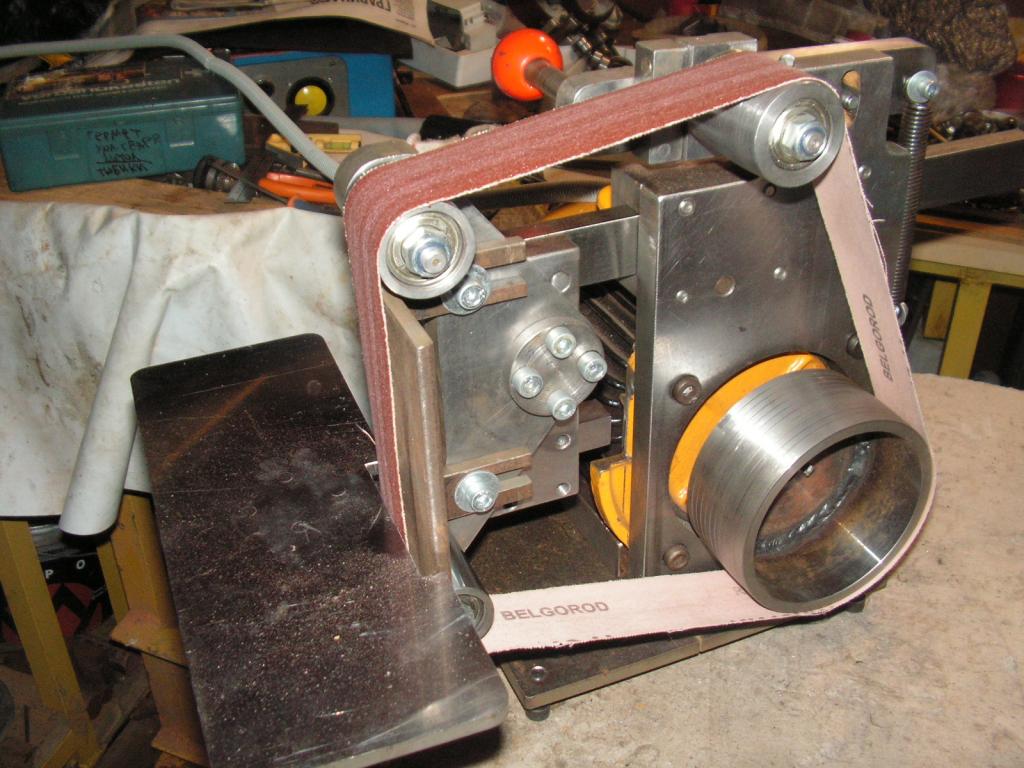

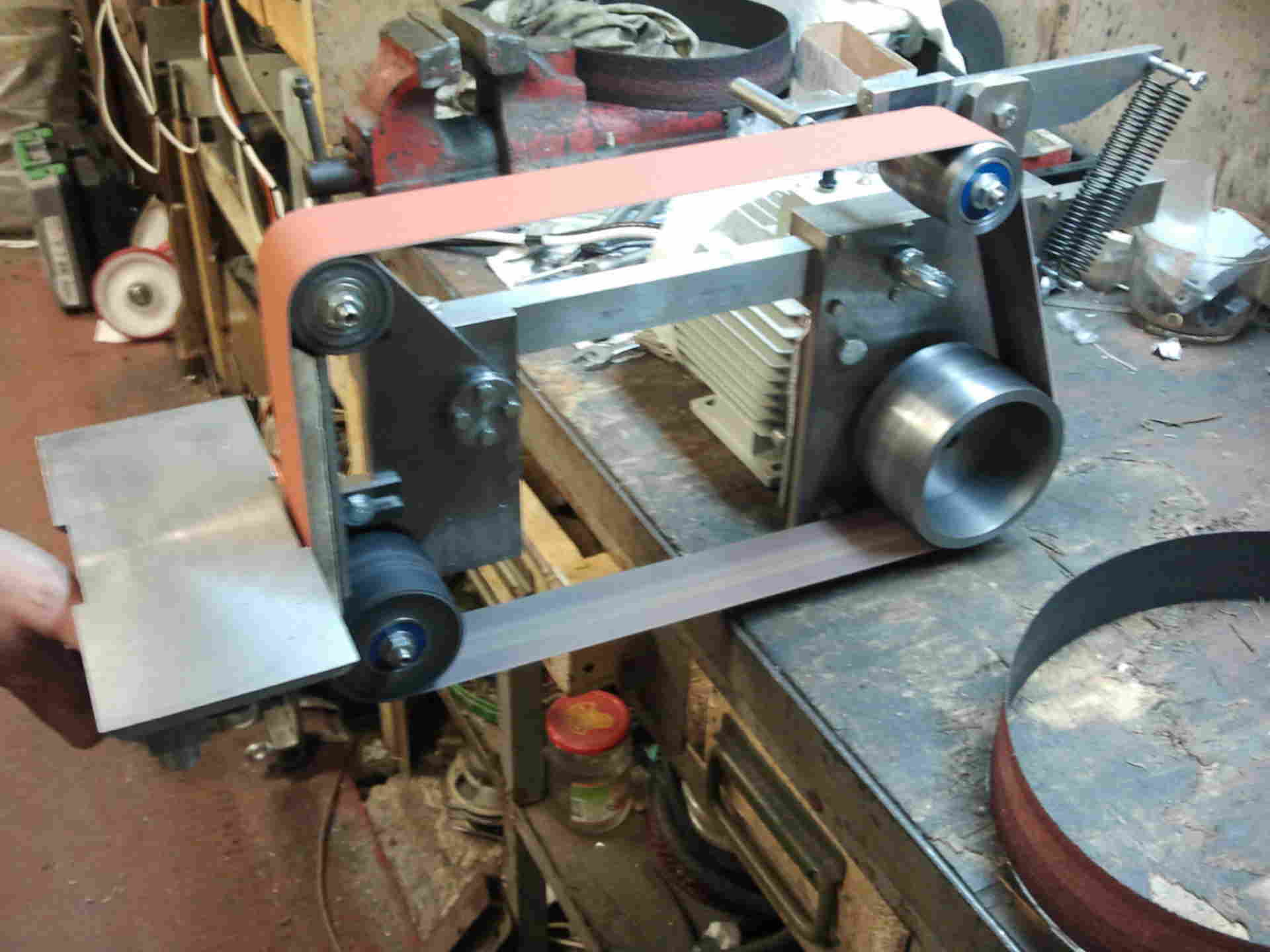

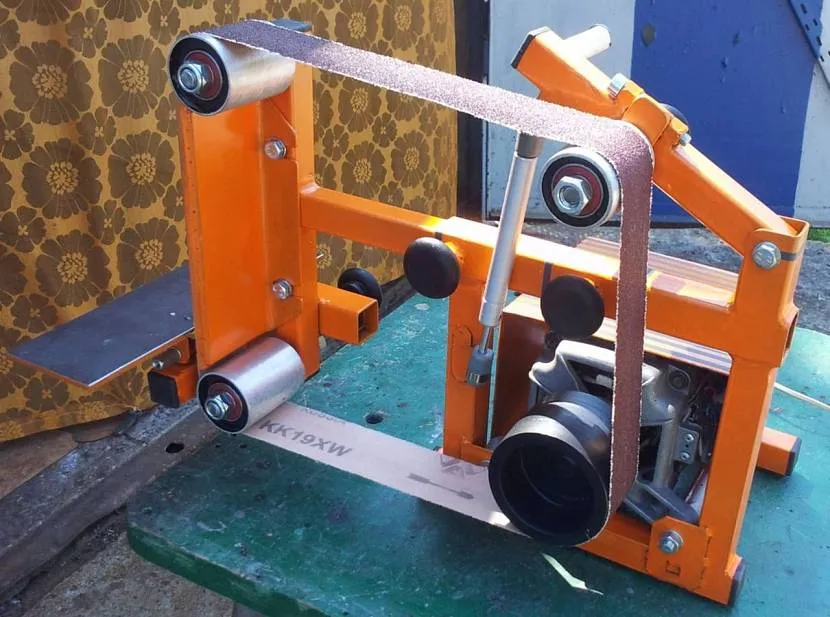

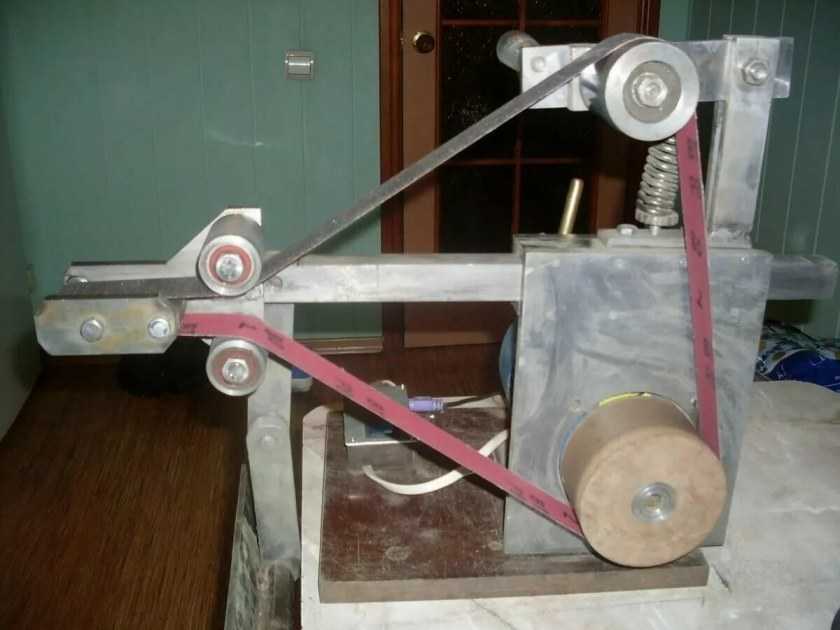

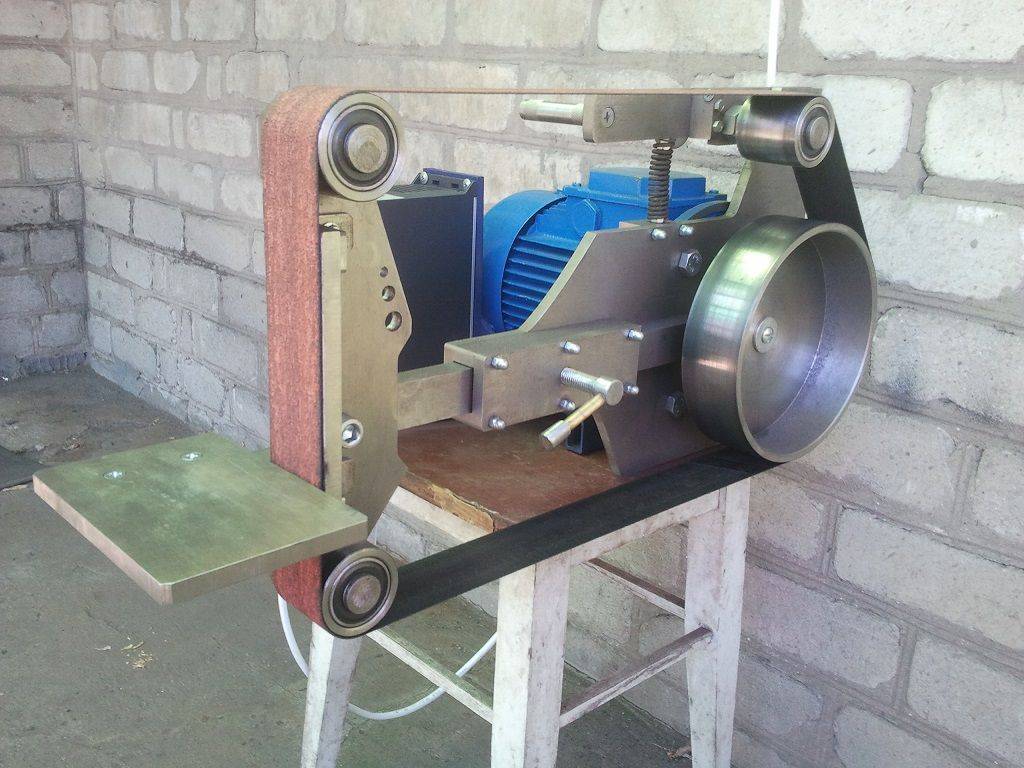

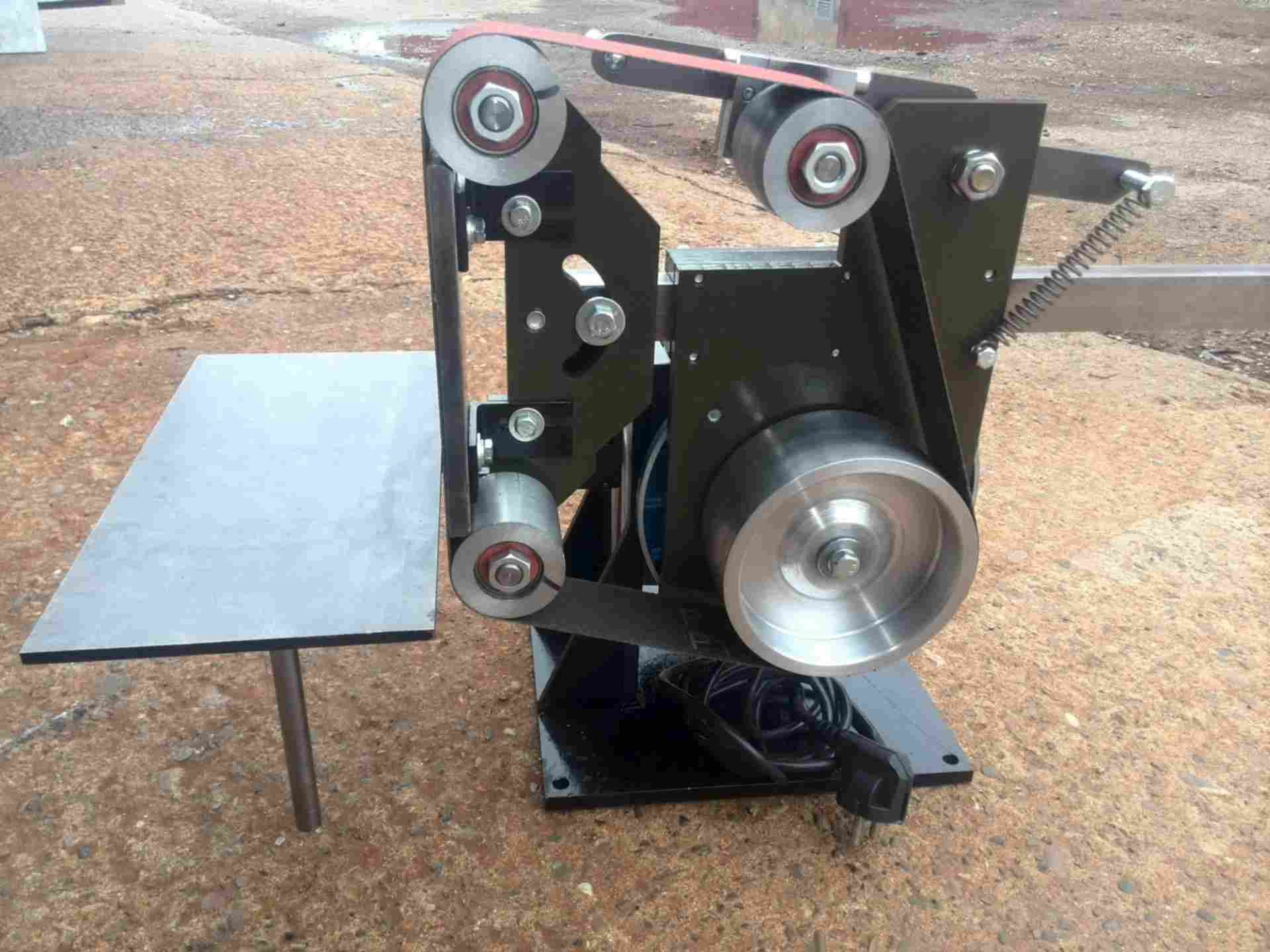

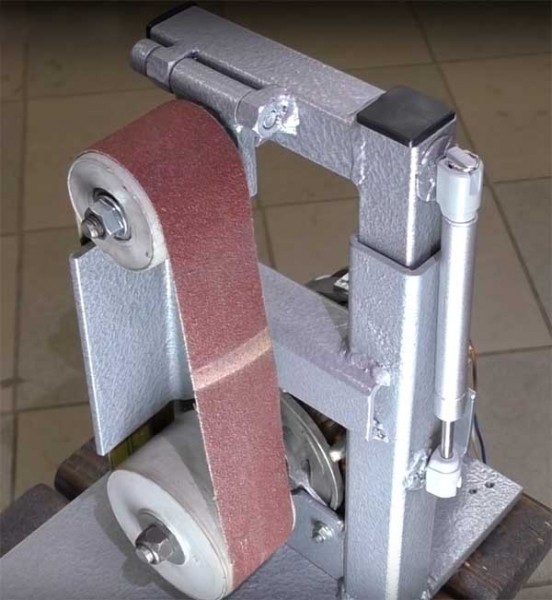

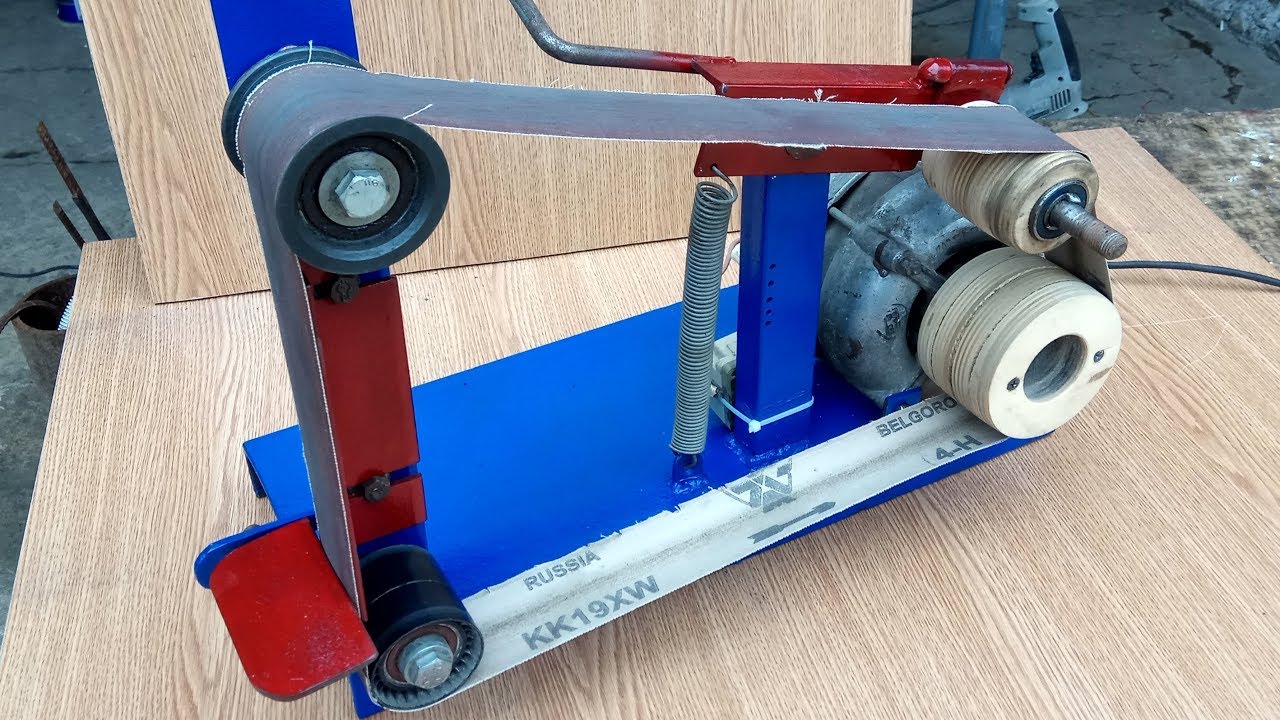

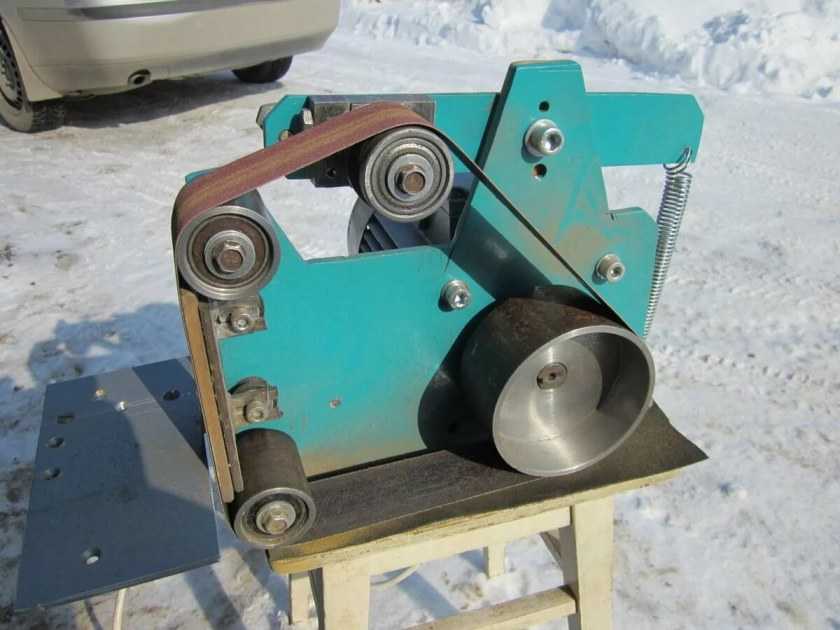

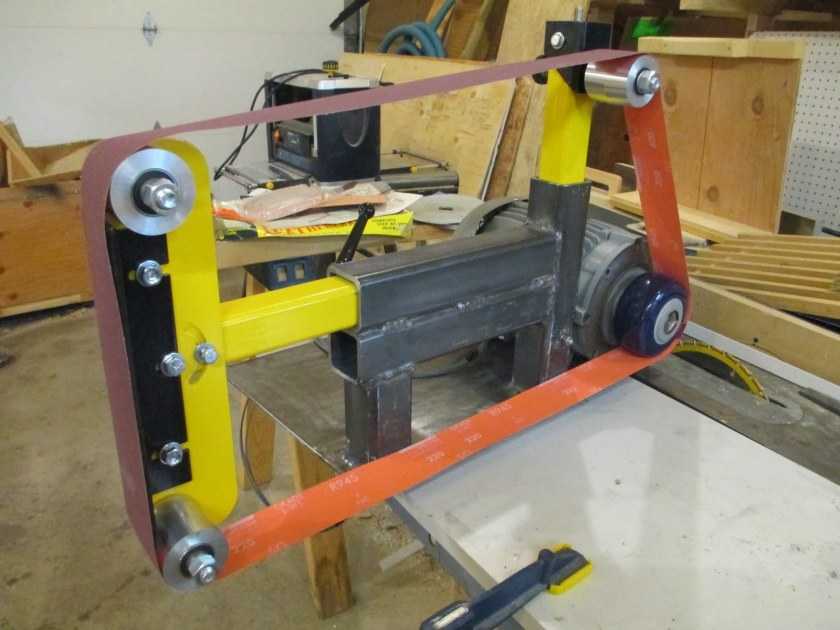

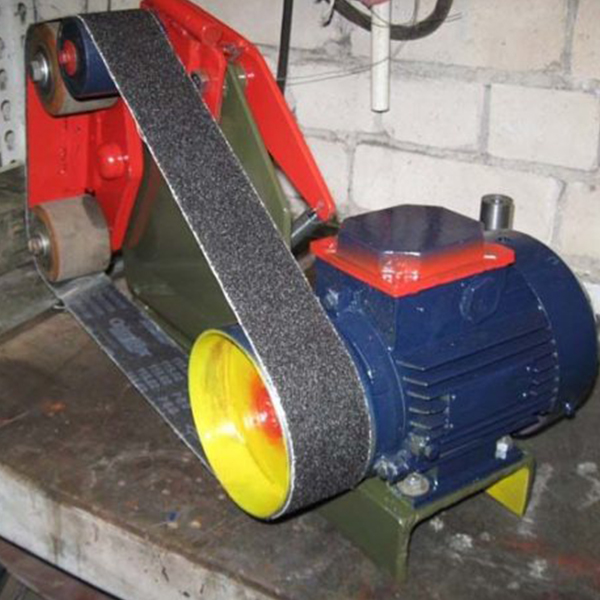

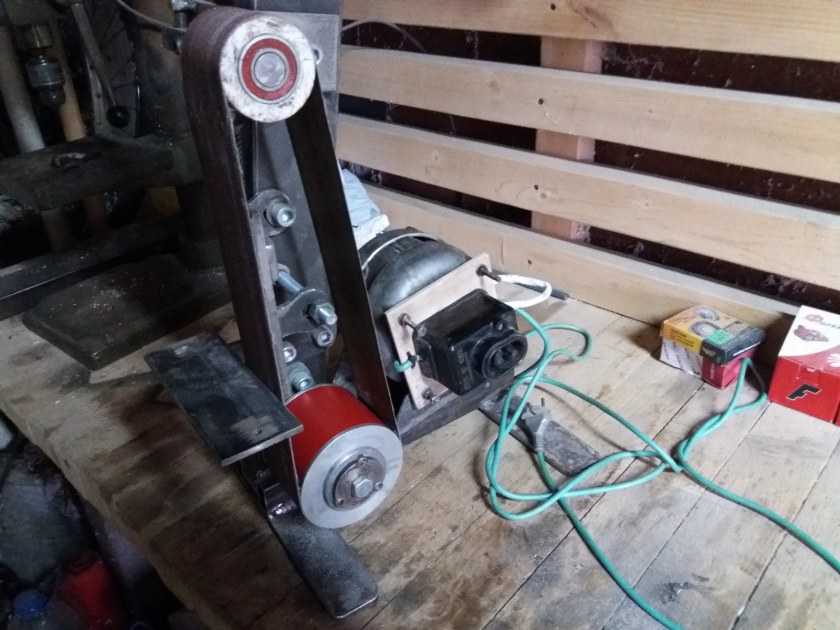

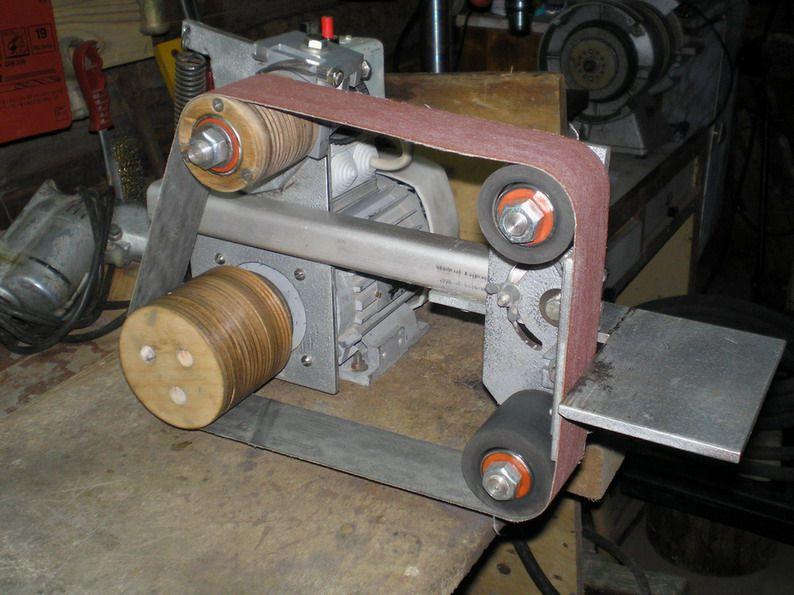

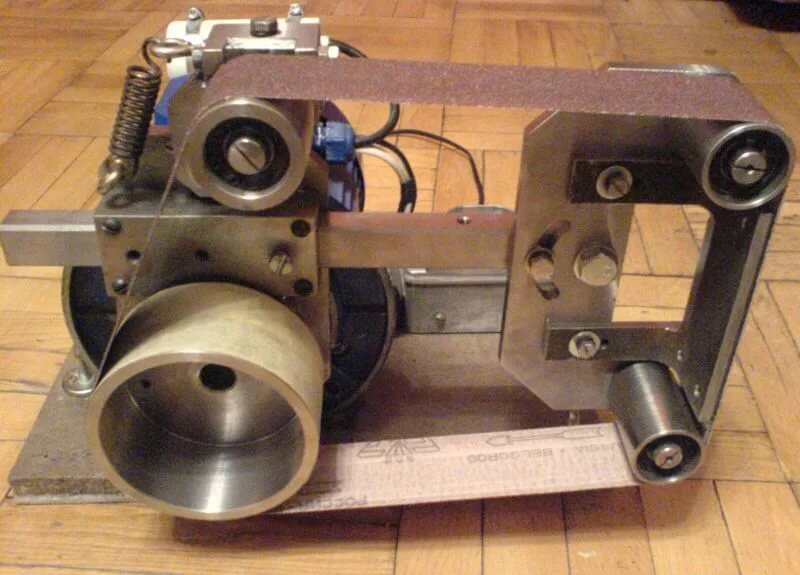

Ленточный шлифовальный станок

Полоса наждачной бумаги, соединенная в непрерывную ленту, натянута между двумя валами.
Причем наждак в рабочей зоне не провисает под давлением заготовки. Под лентой установлена упорная рабочая плоскость, из материала с низким коэффициентом трения. Прижимая обрабатываемый материал к плоскости, оператор, получает бесконечную абразивную поверхность.

Качество, и легкость обработки, не идет ни в какое сравнение с ручными приспособлениями. При массовом изготовлении деревянных изделий, такой санок – незаменимый атрибут любой мастерской.

Главная особенность – предсказуемый результат на протяжении всей плоскости. Можно ровнять торцы достаточно большой длины.

Рабочая поверхность может быть горизонтальной или вертикальной, равно как и направление движения ленты.

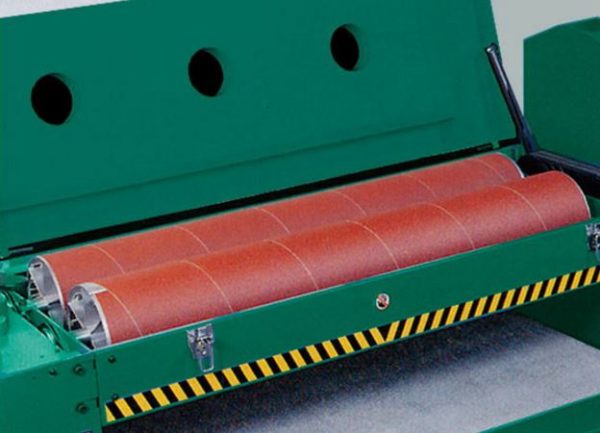

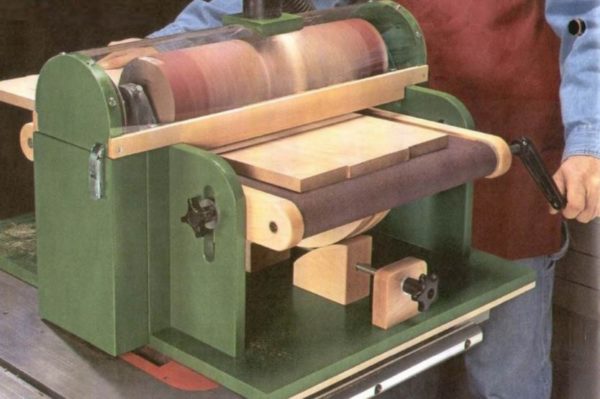

Барабанный шлифовальный станок

К шлифовальным агрегатам такое устройство можно отнести с некоторой натяжкой. Основное применение – горизонтальное выравнивание плоскостей по методике фуганка.
Принцип действия следующий – на одном или двух барабанах закрепляется наждачная бумага. Наиболее распространенный способ – наматывание по спирали. Снизу, под барабаном, расположен плоский стол. Расстояние между обрабатывающей поверхностью и столом регулируемое. Установив фиксируемую высоту, можно выполнять калибровку однотипных изделий, выравнивая толщину заготовок.

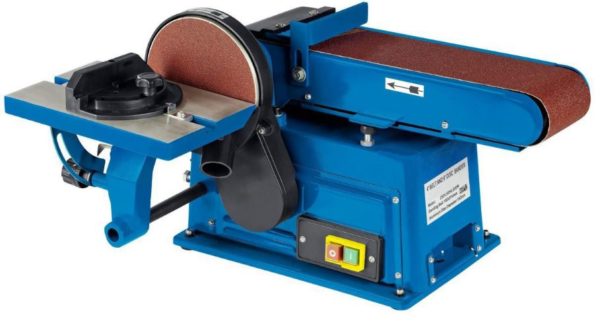

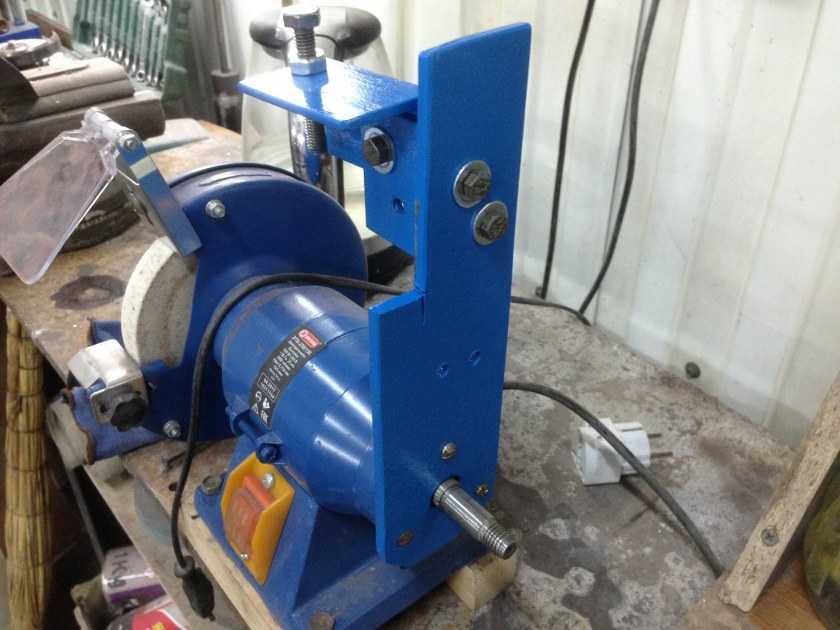

Шлифовальный станок два в одном

Для экономии места (и денежных ресурсов), производители часто совмещают два типа приспособлений в одной конструкции.
Это позволяет не только снизить затраты на приобретение, но и повысить удобство работы. Вы можете при обработке одной детали, пользоваться преимуществами сразу двух шлифовальных установок: дисковой и ленточной. При этом двигатель используется один, и нагрузка на него возрастает не сильно.

Глядя на готовые конструкции, становится понятно, как сделать шлифовальный станок своими руками. С расходными материалами нет проблем, поэтому можно сразу проектировать аппарат под определенные задачи. Любое универсальное приспособление проигрывает узкопрофильному.

Делаем с диском или с лентой?

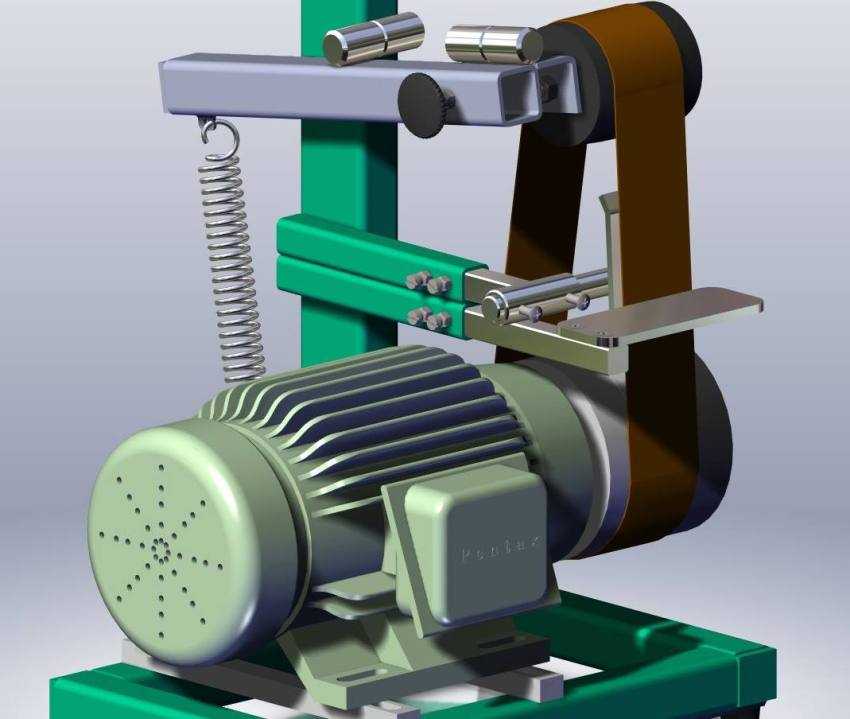

Чертеж гриндера.

По широте продуктовой линейки с шлифовальными станками могут поспорить разве что токарные станки. Гриндеров на рынке предлагается огромное количество – всех мастей и размеров.

Самый известный и примитивный в виде знаменитого наждака – пары кругов из шлифовального камня с прикрученным мотором. Продаются эти станки с самыми разнообразными схемами и принципами действия.

Но если вы планируете сделать самодельный шлифовальный станок самостоятельно, лучше остановиться и выбрать между двумя вариантами: дисковым или ленточным.

Дисковый гриндер шлифовальный слой из абразива наносится на диск, который во время включения вращается.

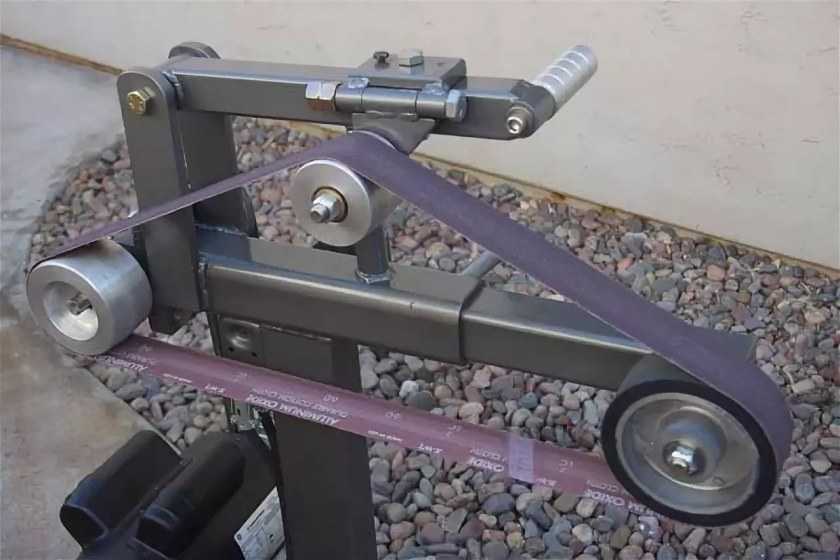

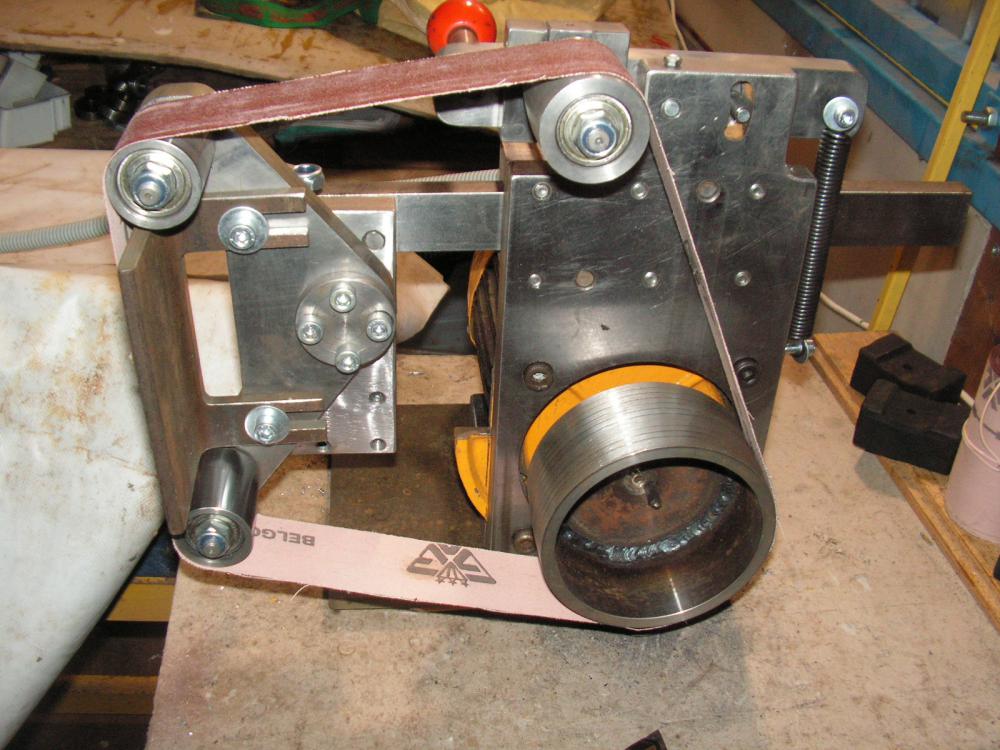

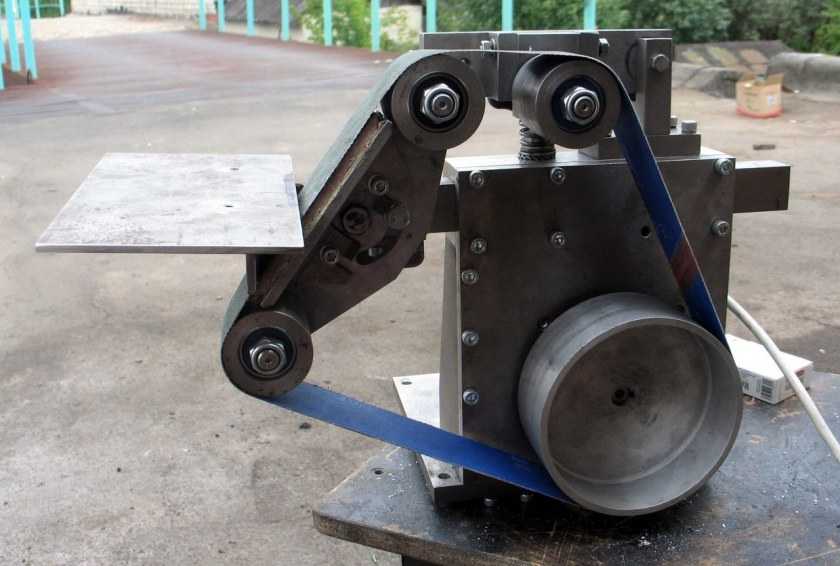

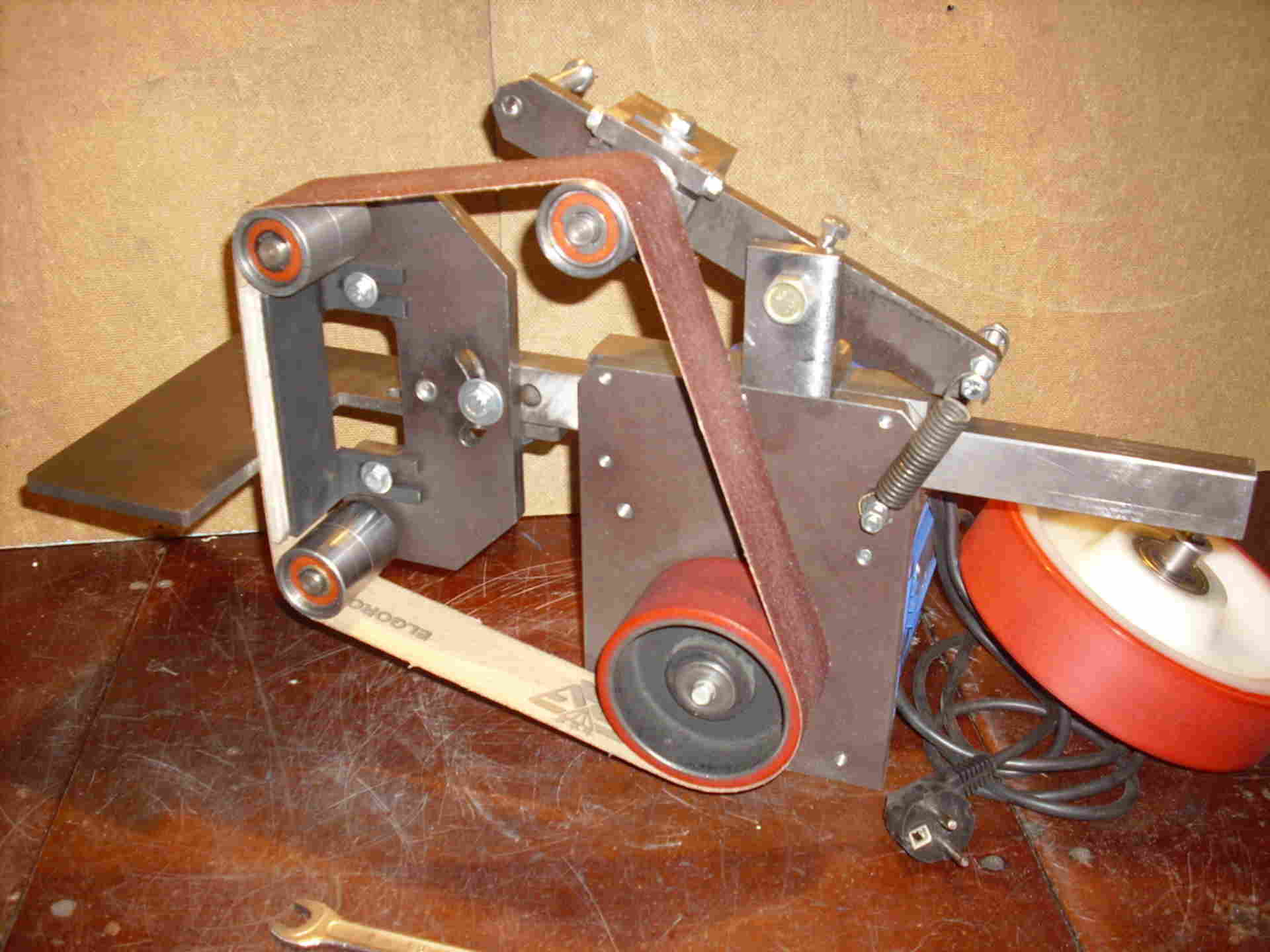

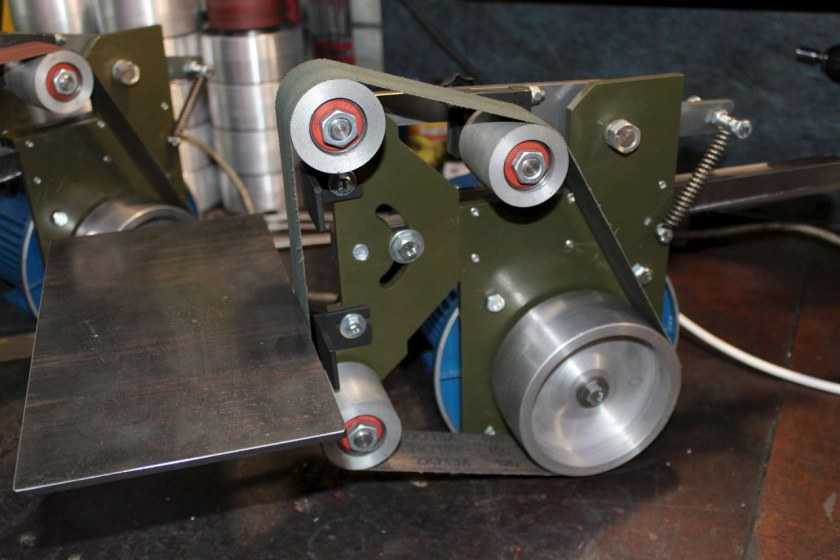

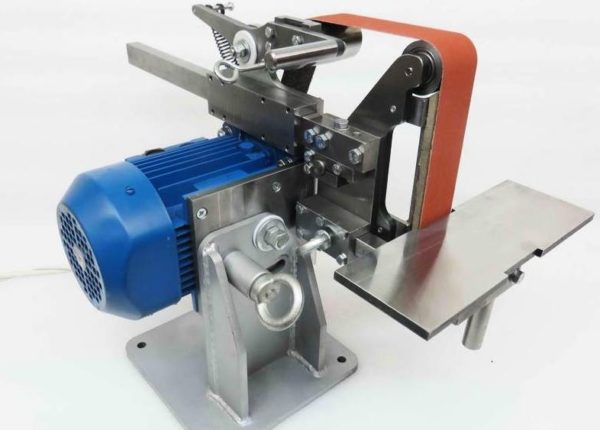

Ленточный станок, в котором абразив нанесен на ленту, намотанную на ролики.

Если же у вас впереди серьёзные шлифовальные работы по точной финишной доводке со сложными деталями, выбирайте ленту.

Нужно брать во внимание разницу между иском и лентой не только по их функциональных особенностях. Еще один важный фактор – мощность привода

Шлифуете деревянные зеготовки небольшого размера – вам хватит мощности в пределах 160 — 170 Вт.

Такую спокойно выдаст элементарный мотор от стиральной машины или даже от старой дрели.

Для ленточного гриндера старые бытовые моторы не подойдут никоим образом. Там понадобится движок с мощностью не менее 400 – 500 Вт, и не простой, а трехфазный с пусковыми и рабочими конденсаторами.

Для шлифовки массивных и габаритных деталей мощность будет нужна повыше: до 1200 Вт. Сразу заметим, что покупка конденсаторов к станку обойдется вам ненамного дешевле самого мотора.

Как проверить качество заточки

Для определения качества заточки прибора существуют пять способов:

Проверка пальцем

Поперёк лезвия осторожно провести пальцем и прочувствовать остриё лезвия.
Нарезка помидора. Томат положить на разделочную доску и порезать на кружечки

Острым ножом получится тонко нарезать овощ.
Использование ногтя. Лезвие положить на ногтевую пластину и провести поперёк направления роста. Не нажимать, а использовать массу изделия. Ногтевой аппарат – чувствительный орган. Неравномерности и погрешности определяются безошибочно. Тупой клинок соскользнёт с поверхности.
Побрить волосы. Острым ножом возможно чисто выбрить бороду, удалить щетину. Чем хуже результат, тем тупее нож. Аналогичный тест — попробовать разрезать волос. Недостаточно заострённым инструментом трудно это сделать.
Бумажный тест. Лист писчей бумаги разрезать на полоски. Лист держать на весу. Хорошо наточенный нож отрежет кайму возле самого края.

Делаем шлифмашинку из болгарки

Многие могут сказать, что «болгарка» это же и есть угловая шлифовальная машинка, однако тут скрываются некоторые тонкости. Следует иметь ввиду, что УШМ имеет очень высокие обороты и зачастую довольно приличный вес. Чтобы отполировать поверхность болгаркой необходимо иметь немалый опыт в этом деле и пользоваться специальными полировочными дисками и кругами. Шлифовальная машинка имеет намного меньшие обороты двигателя и вес. Для работы заводской шлифовальной машинкой не требуется определенного опыта и сноровки.

Самостоятельно сделать из болгарки хорошую шлифовальную машинку, не уступающую по своим параметрам заводской машинке, можно только путем доработки ее электрической схемы, путем монтажа регулятора на более низкие обороты и путем применения специальных шлифовальных насадок.

Техника безопасности при работе на шлифовальном гриндере

Как и любая другая работа на любых других станках, шлифовка на самодельном ленточно шлифовальном станке подпадает под довольно жесткие правила безопасности, которых нужно строго придерживаться.

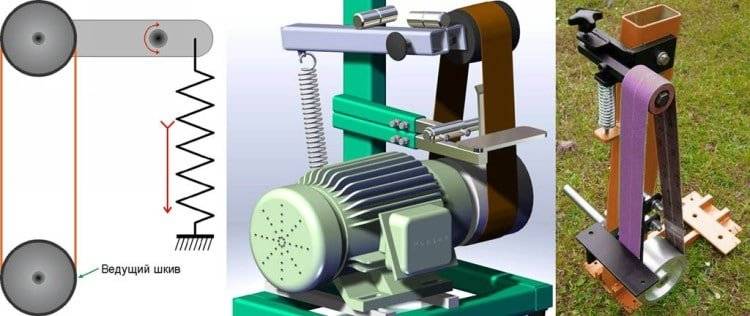

Принцип работы гриндера.

Эти правила следующие:

Категорически запрещено трогать руками все, что движется во время работы станка и рабочей поверхности.
Пользоваться защитными очками во время работы для защиты от раскалённых абразивных частиц.
Тщательно проверять, крепки ли соединения и крепления всех движущихся частей гриндера.
Следить за состоянием оплетки электрических проводов.
Защитных кожух обязателен, даже несмотря на то, что он немного сужает угол обзора.

Выбор инструмента

Использование дрели в качестве силовой установки станка является очень выгодным и удобным решением. Инструмент можно демонтировать в любой момент и использовать по прямому назначению, кроме того, он пригодится при сооружении станка.

Бытовые дрели укомплектованы электродвигателем небольшой мощности. Поэтому станок с силовой установкой из такого инструмента подходит для обрезания брусков небольшого сечения, распила листов фанеры и OSB.

В качестве привода можно использовать шуруповерт. Однако мощности его мотора будет достаточно только для распила листов фанеры или тонких досок. Поэтому его применение целесообразно только в исключительных случаях.

Принципиальное устройство шлифовальной машинки

Без доскональных знаний конструкции шлифовальных машинок невозможно собрать качественное устройство своими руками. Прежде чем перейти к строению, познакомимся с самыми распространенными типами шлифмашин:

Угловая. Проще говоря, болгарка. Расходными материалами являются диски. Зачистные круги предназначены для шлифования поверхности. Регулировка давления осуществляется вручную.
Ленточная. Обработка поверхности выполняется шлифовальной лентой. Подходит для работ только с плоскими поверхностями.
Дельташлифмашина. Для обработки изделий с криволинейной структурой.
Вибрационная. Оптимально подходит для чистовой обработки ровных плоскостей.

Помимо вышеперечисленных существует еще несколько аппаратов, которые менее распространены:

Независимо от того, является ли прибор заводским или собранным своими руками, основными элементами конструкции являются:

Привод. От его мощности зависит производительность устройства. В аппаратах, собранных своими руками, используют привод электрического типа, однако встречаются пневматические самоделки, работающие от компрессора.
Редуктор. Передает крутящий момент от привода на рабочий инструмент. Базовой частью редуктора является шпиндель.

Редуктор является неотъемлемой частью таких инструментов, как болгарка или дрель. Некоторые модели, особенно собранные своими руками, обходятся без него.

Рабочая платформа. На нее крепят абразивный материал. Для этого можно использовать круги, ленты, диски.
Корпус. Защищает конструкцию от механических повреждений и пыли, поэтому многие заводские модели оснащены системами пылеулавливания. Материалы, применяемые для изготовления прибора своими руками, как правило, не способны конкурировать с качественными полимерами, которые используют в производстве профессионального инструмента.
Система управления. Включает в себя отключение питания, а также регулировку оборотов абразива.

Делаем шлифмашинку из болгарки

Алгоритм изготовления

Учитывая, что по типу обработки домашние станки будут взаимозаменяемыми, а решающую роль будет играть установленная в дрель насадка, рассмотрим два основных варианта самодельных агрегатов – горизонтального и вертикального.

Порядок сборки вертикального станка таков.

Вырезать из куска металла или дерева квадратную основу 50 на 50 см, толщиной от 10 до 20 мм.
Точно по центру на расстоянии 1-2 см от края высверлить в ней отверстие для монтажа стойки. Диаметр стойки должен быть не менее 5 см.
Установить стойку, отцентровать ее при помощи уровня и приварить сварочным электродом. Если изготавливается деревянный станок и стойка будет деревянной, то жестко зафиксировать ее саморезами.
Дрель при помощи металлических хомутов закрепить на подвижном элементе, который будет надеваться на стойку, образуя опускающий/поднимающий шпиндель.

Надеть пружину на стойку. Ее длина должна быть не менее 2/3 стойки.
Насадив дрель на стойку, отметить место, куда будет попадать сверло при опускании шпинделя.
Соответственно этому месту вырезать в станине крест-накрест две сквозные ложбины.
В ложбину на штифте с резьбой устанавливается столик, на котором будет крепиться заготовка. С нижней стороны на штифт накручивается гайка, она будет фиксировать столик в нужном положении

С наружной стороны прикрепить столик к штифту можно также гайкой, утопив ее в поверхность столика, чтобы она не мешала укладке заготовок.
Важно, чтобы после фиксации гайкой длина наружной части штифта была заподлицо с верхней поверхностью столика.

Алгоритм сборки горизонтального станка выглядит так.

Вырезать прямоугольную станину – размеры определяются индивидуально.

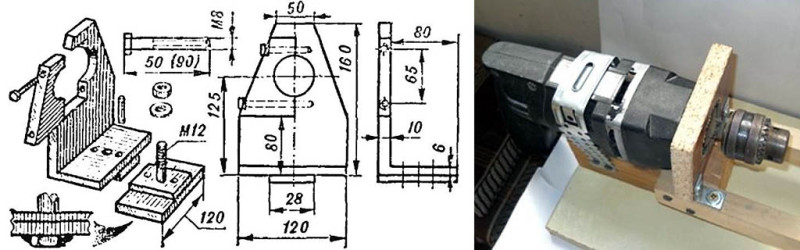

На одном краю закрепить посадочное место для дрели с ложбиной в верхней части соответствующей размерам инструмента.
Зафиксировать на нем дрель хомутом.
Вдоль станины вырезать сквозную ложбину для штифта, а по краям установить два металлических уголка, по которым будет перемещаться прижимная втулка.
Ширина прижимной втулки должна точно соответствовать расстоянию между направляющими уголками (полозьями). Снизу в нее вкручивается штифт с резьбой, который будет перемещаться в ложбине.
Переместив втулку вплотную к патрону дрели, определить место, где будет установлена специальная бабка для фиксации заготовок.
Прикрепить к втулке бабку с размещенным по центру металлическим конусообразным штырем.
Втулка фиксируется в нужном положении (для зажима заготовки) гайкой, накручиваемой снизу на штифт.

В обоих вариантах необходимо предусмотреть для станины специальные регулирующиеся ножки.

Если станина будет плашмя ложиться на верстак или стол, станет невозможным регулировка и фиксация прижимной втулки на горизонтальном станке или столика для заготовок на вертикальном.

Насадки на дрель для шлифовки

Такие насадки должны быть в наборе инструментов каждого уважающего себя столяра и просто мастера, работающего с деревянными элементами. Они различаются по размеру, форме, характеру поверхности и другим характеристикам, однако по наиболее общему принципу они различаются на:

плоские насадки — представляют собой круг, на который наклеена шлифовальная бумага;
лепестковые насадки – это прочная центральная часть, к которой по внешнему контуру прикреплено множество лепестков из шлифовального материала.

Плоские насадки могут быть выполнены следующим образом:

жесткие с липкой основой – для них продаются специальные листы шлифовальной бумаги на клеящейся подложке, которая позволяет менять их легко и быстро.
гибкие на резиновой основе – к ним с помощью крепежного винта можно крепить самостоятельно вырезанную заготовку из обычной шлифовальной бумаги.

Как показывает практика, лепестковые насадки превосходят плоские по производительности, это нивелирует их более высокую стоимость.

Насадки на дрель для шлифовки:

Что касается удобства работы, то оба типа достаточно удобны и позволяют работать с любыми, поверхностями, как просто гладкой поверхностью, так и со сложными декоративными элементами. При этом не требуется прилагать никаких усилий – нужно просто водить инструментом по обрабатываемой поверхности, а высокочастотные вращения дрели выполнят всю остальную работу. Результат такой обработки заметен сразу же, поэтому не нужно слишком долго шлифовать древесину – можно переусердствовать и испортить предмет.

Если же нужно выполнить очень тонкую работу, то все-таки лучше работать вручную, хотя можно попробовать использовать насадки с особо мягким покрытием – например, войлоком или мехом. Такая шлифовка позволит придать дереву блеск и идеально гладкую поверхность, также с помощью мягких насадок можно обрабатывать дерево защитными составами.

Видео:

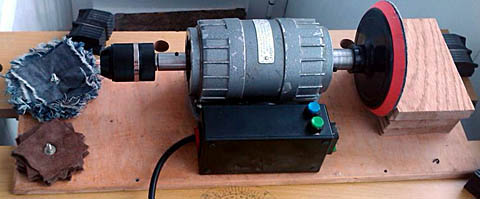

Этапы сборки наждака своими руками

Пошаговая сборка электрического наждака своими руками. Крепление двигателя к основанию станка:

Основание станка – это плита ДСП 50х50 см. В ее среднюю часть укладывают двигатель и габариты двигателя очерчивают карандашом, чтобы примерно знать, где он будет установлен.
У двигателя, как правило, имеется четыре шпильки или длинных винта, которыми стянут его корпус. Две соседние шпильки и будут теми точками, куда будут прикручены опорные скобы.
Опорные скобы наждака в виде буквы «П» изготавливают из двух отрезков оцинкованной стали шириной 5 см и длиной такой, чтобы расстояние между ножками было равно расстоянию между шляпкой и гайкой винта, а высота ножек примерно равна 6 см. В ножках каждой скобы сверлят отверстия под винт, в длинной части скобы – два отверстия под саморезы.
Раскручивают два соседних винта, надевают на лепестки крышек корпуса скобы и вновь ставят винты на место.
Скобы поворачивают так, чтобы их длинные стороны лежали друг с другом в одной плоскости, и затягивают винты.
Двигатель устанавливают в ранее очерченное место на скобы и прикручивают их саморезами к плите наждака.

Крепление пусковой схемы и тумблера к основанию:

Берут литровую пластиковую емкость с крышкой из-под акриловой краски (или подобную) и крышку прикручивают рядом с двигателем так, чтобы в нее можно было вставить емкость, перевернув последнюю вверх дном.
На бортике ведра делают пропил под провода, а на дне ведра устанавливают тумблер рычагом переключателя наружу.
На крышку термоклеем приклеивают все конденсаторы, соединяют их пайкой с тумблером и шнуром питания.
Ведро надевают и защелкивают на крышке, предварительно вставляя провода в заранее сделанную прорезь.

Изготовление фланца для крепления заточного камня:

Из фанеры электролобзиком выпиливают два кружка диаметром 60 мм и один кружок диаметром 32 мм.
В середине каждого круга сверлят отверстие диаметром, равным диаметру рабочего вала двигателя.
Два кружка разного диаметра совмещают отверстиями и соединяют между собой при помощи клея и двух саморезов.
В полученной детали, в торце более крупного кружка, сверлят сквозное отверстие диаметром 3 мм к центру и в это отверстие вкручивают саморез (стопорный) так, чтобы он был виден в центральном отверстии.
Вдоль вала двигателя с одной стороны снимают 2 мм стали для того, чтобы упершийся в это место стопорный саморез не давал прокручиваться фланцу.
Фланец надевают на вал двигателя и фиксируют саморезом.
На фланец надевают камень и стягивают его саморезами через деревянный кружок.

Изготовление защитного кожуха:

Защитный кожух состоит из двух частей, обе из которых представляют усеченные конусы. Расстояние между ними должно быть на 2.5 см шире, чем толщина заточного круга.
Боковые части и торец кожуха изготавливают из оцинкованной стали и соединяют между собой при помощи пайки мощным паяльником.
В одном месте торца болгаркой вырезают окошко под рабочую зону, на боковой стороне делают вертикальную прорезь шириной, равной диаметру вала двигателя, чтобы кожух можно было надеть сверху.
Кожух крепят к ДСП наждака при помощи саморезов.

Поэтапный алгоритм изготовления кухонного стола

В мастер-классе описано, как своими руками сделать стол из фанеры. Алгоритм выполнения работы:

На бумагу переносятся чертежи в соответствии с дизайнерским решением, размерами.
Вырезание фрагментов. Изображения переводятся на плотный картон, из которого вырезаются детали.
Подготовка материала. Выбирать нужно качественную фанеру однородного цвета, не имеющую дефектов.
Разметка деталей. На фанерный лист накладываются картонные шаблоны, обводятся карандашом.
Вырезка деталей. С помощью инструментов вырезаются все детали: столешница, стойки или ноги.
Обработка поверхностей. Все детали шлифуются наждачной бумагой или шлифовальной машинкой.

Далее нужно проделать следующие шаги:

Наметка расположения крепежных элементов. Карандашом делаются отметки в местах, где будет расположен крепеж.
Сверление отверстий. Сначала просверливаются отверстия с диаметром, который меньше, чем у саморезов. Потом верх отверстий обрабатывается сверлом, у которого диаметр больше.
Соединение деталей. Составляющие (столешница, ножки, боковые вставки) соединяются саморезами

Важно, чтобы между деталями не было зазоров. На шляпки саморезов надеваются специальные заглушки.
Финишное покрытие

По собственному усмотрению столешница и другие детали покрываются лаком или краской.

Важно, чтобы стол из фанеры был устойчивым, поэтому можно дополнить ножки горизонтальными перекладинами

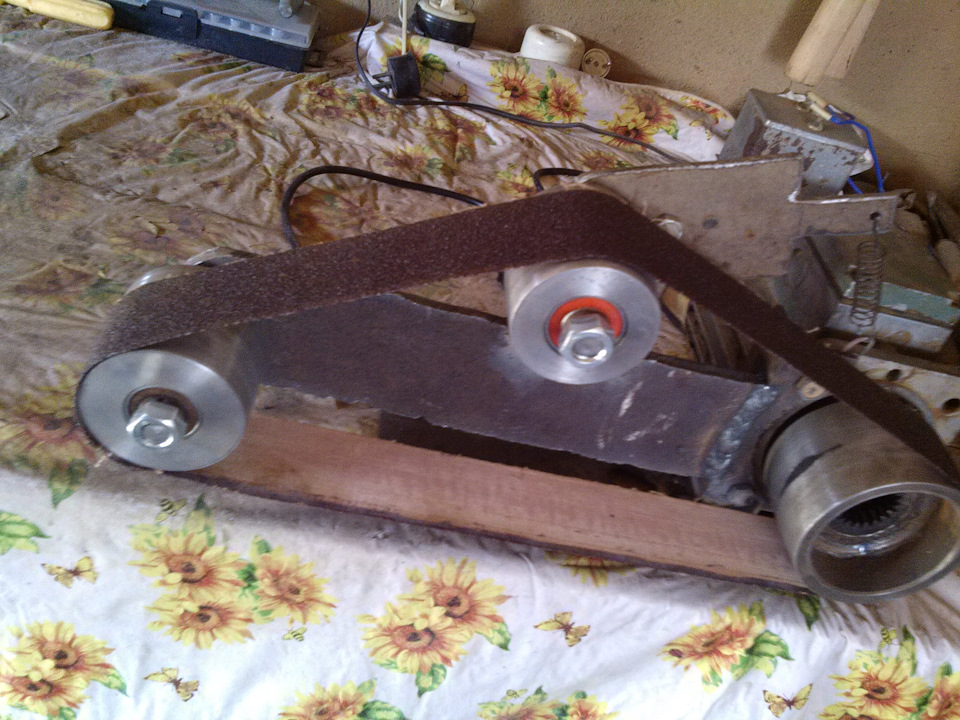

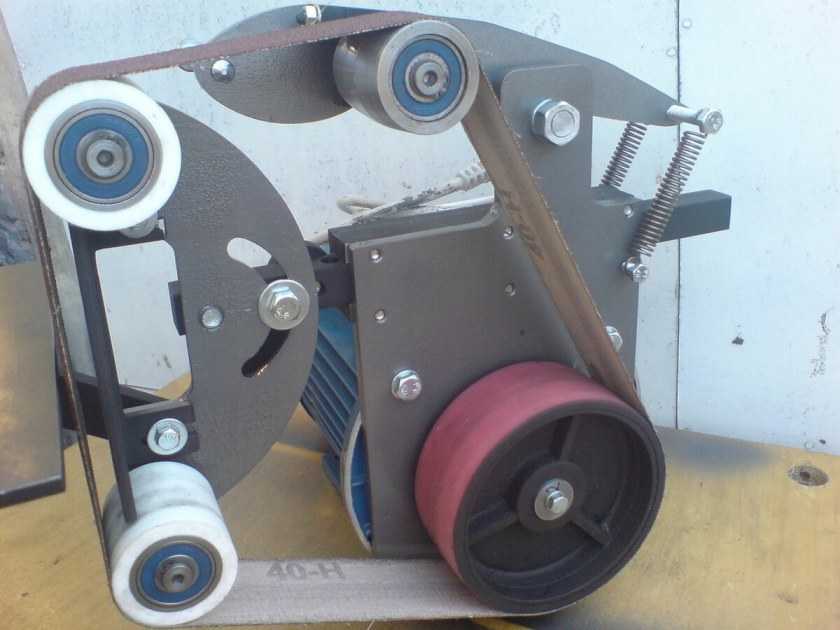

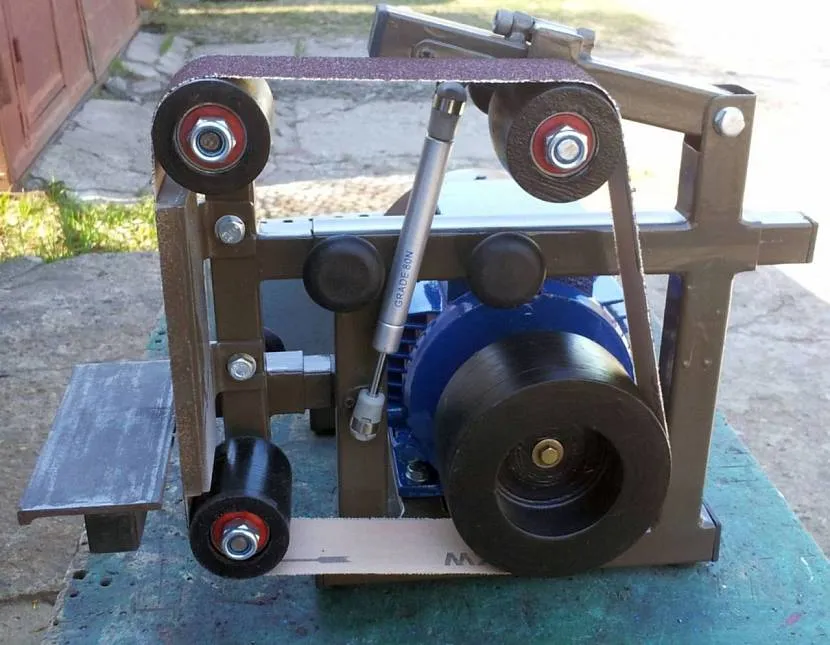

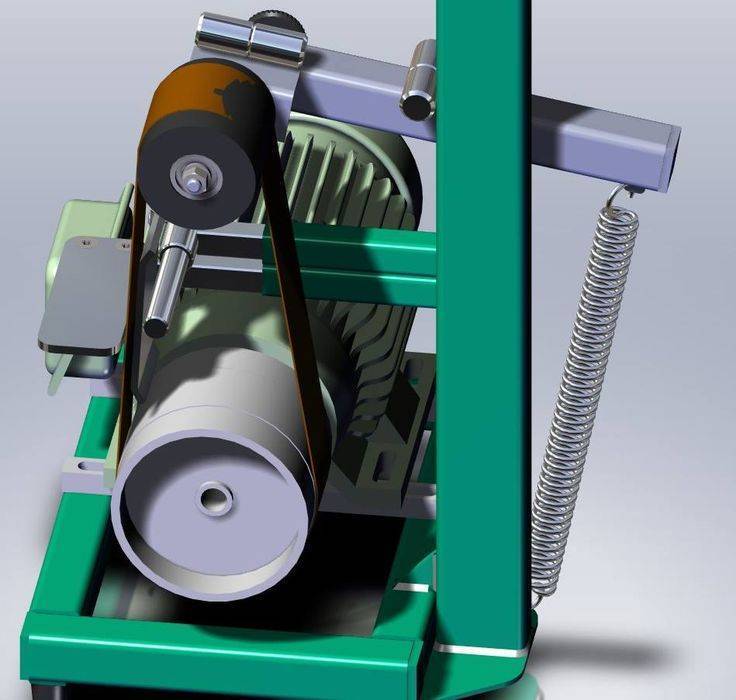

Выбираем ленту

Станок с лентой универсальнее с точки зрения функциональности: он делает все, что дисковые модели, плюс еще много чего. Сразу заметим, что вариантов самодеятельных моделей ленточных шлифовальных станков великое множество.
